Side 1: Innledning

Zalman har sitt hovedsete i Sør-Korea, hvor selskapet også ble grunnlagt for snart ti år siden. I dag har Zalman 169 ansatte, og porteføljen inneholder i tillegg til kabinetter strømforsyninger, 3D-skjermer, mus, vifter og andre kjøleløsninger.

Kabinettet vi skal se nærmere på denne gangen heter GS1000, og er laget av både stål, aluminium og plast. Særegent ved dette kabinettet er muligheten for å kjapt bytte ut harddisker, såkalt hot swap. Dette er en ny trend som flere produsenter har kastet seg på. Blant annet har Lian Li presentert produkter med hot swap-funksjoner.

Testen er skrevet av Erik Hammar fra Sweclockers.com. Som et ledd i et redaksjonelt samarbeid er den oversatt og tilrettelagt for Hardware.no.

Side 2: Spesifikasjoner og pakke

Spesifikasjoner og pakke

Spesifikasjoner
Type	Fulltower
Formfaktor	ATX, Micro-ATX, E-ATX
Dimensjoner	220 x 560 x 580 mm
Vekt	12 kg
Materiale	Stål, aluminium, plast
5,25”-plasser	4 stk.
3,5”-plasser	6 stk. interne (1 stk. ekstern)
Vifteplasser	5 stk. 120 mm
Inkluderte vifter	2 stk. 120 mm
Antall plasser for ekspansjonskort	7 stk.
Tilkoblinger	2 stk. USB 2.0, Firewire, lyd inn og ut
Strømforsyning	Ikke inkludert
Pris	1380 kroner

Zalman GS1000 havner i klassen for fulltower, og er som nevnt laget av både stål, aluminium og plast. Kabinettet har plass til hele fem 120-millimetersvifter. Det vi imidlertid lurer på er hvorfor Zalman har valgt å kun sende med to av disse.

I følge spesifikasjonene har kabinettet plass til seks 3,5-tommersenheter. To av 5,25-tommersplassene er imidlertid utstyrt med adaptere, slik at du kan plassere for eksempel harddisker der også. Zalman sender dessuten med en adapter til å installere en diskettstasjon i en av 5,25-tommersplassene. GS1 veier rundt 12 kilogram.

Kabinettet leveres i en farget pappkartong. På utsiden kan du lese deg frem til noen av funksjonene GS1000 kan tilby.

Når vi åpner opp kartongen ser vi at kabinettet er godt innpakket med isopor og en plastpose.

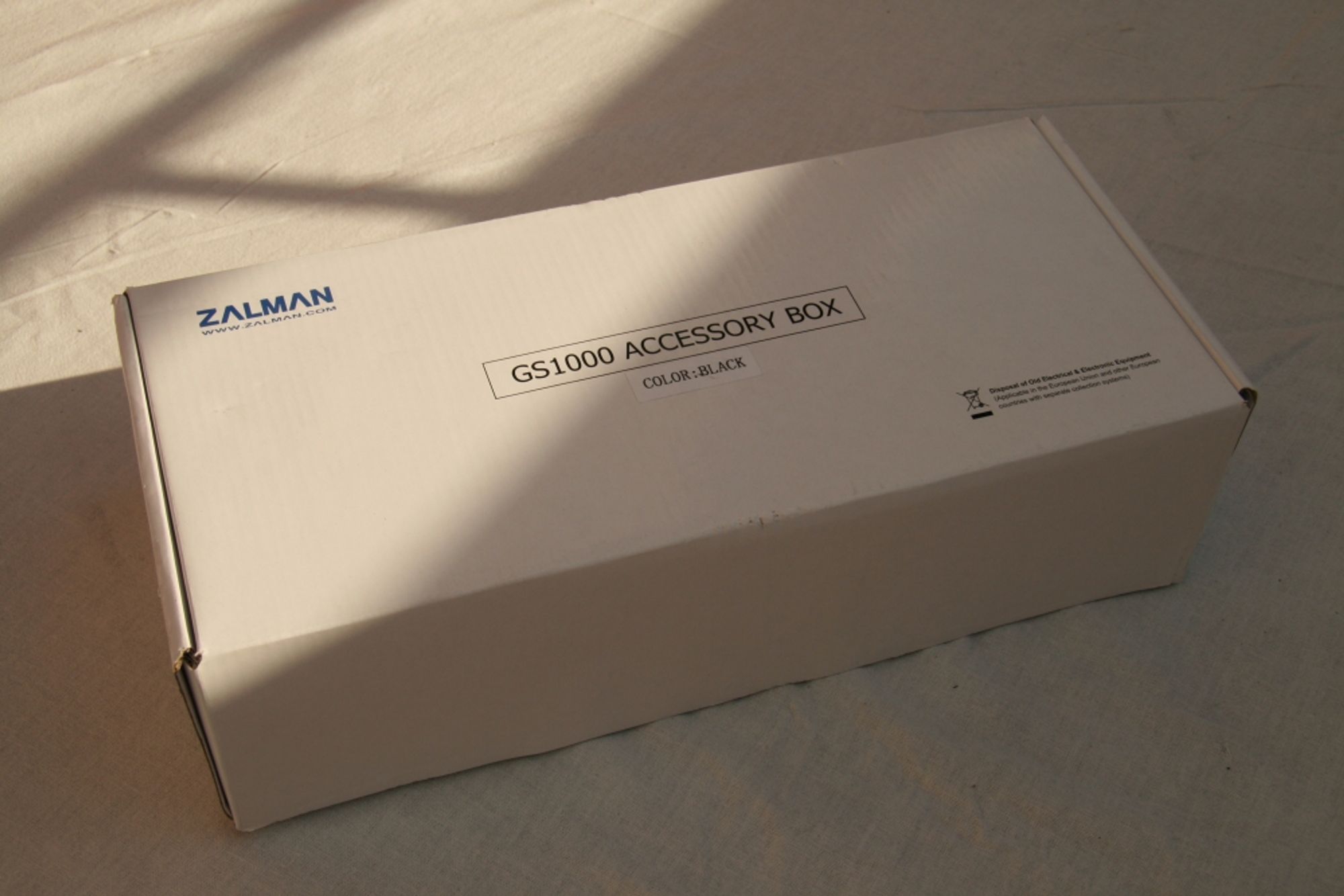

Zalman sender med en stor hvit kartong som inneholder alt tilbehør som trengs. Ved leveransen er denne kartongen plassert inni kabinettet.

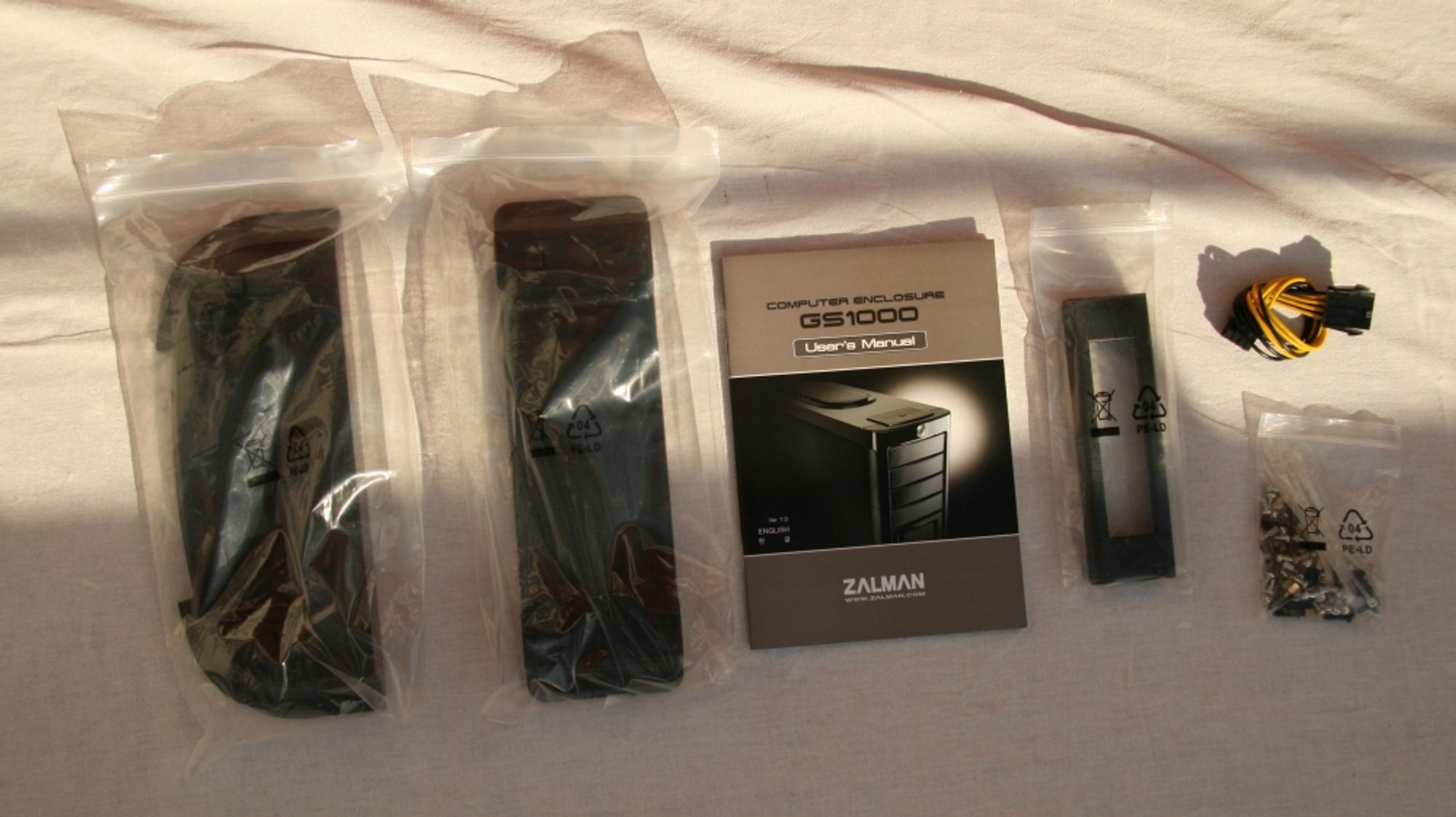

I kartongen finner vi følgende fra venstre til høyre: Et par føtter til kabinettet, en bruksanvisning, et frontplate til 5,25 til 3,5-tommersadapteren, en forlengelseskabel for P4-kabelen, samt en pose med skruer og strips. Bruksanvisningen er utførlig, og trykket på koreansk og engelsk.

Side 3: Utsiden

Utsiden

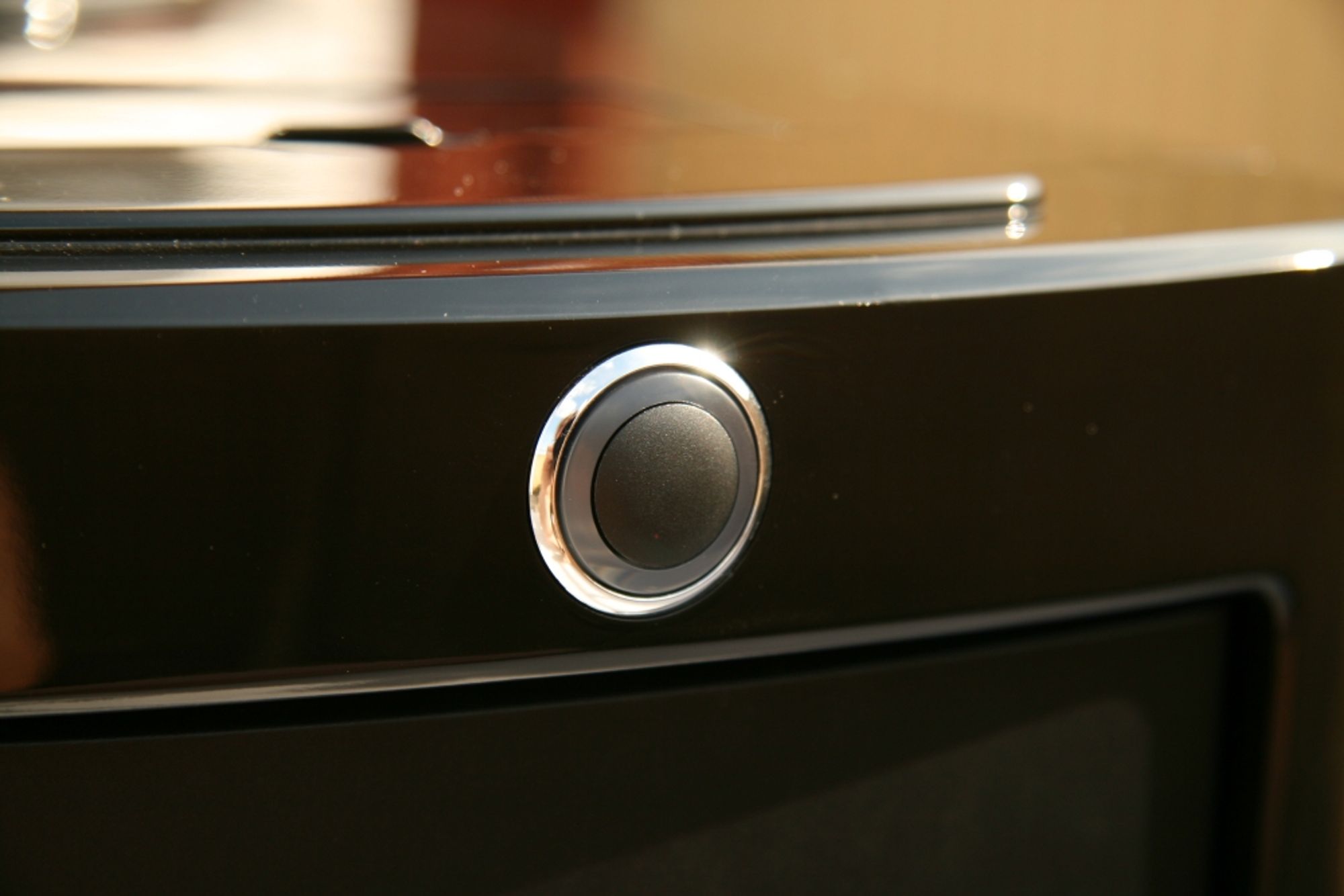

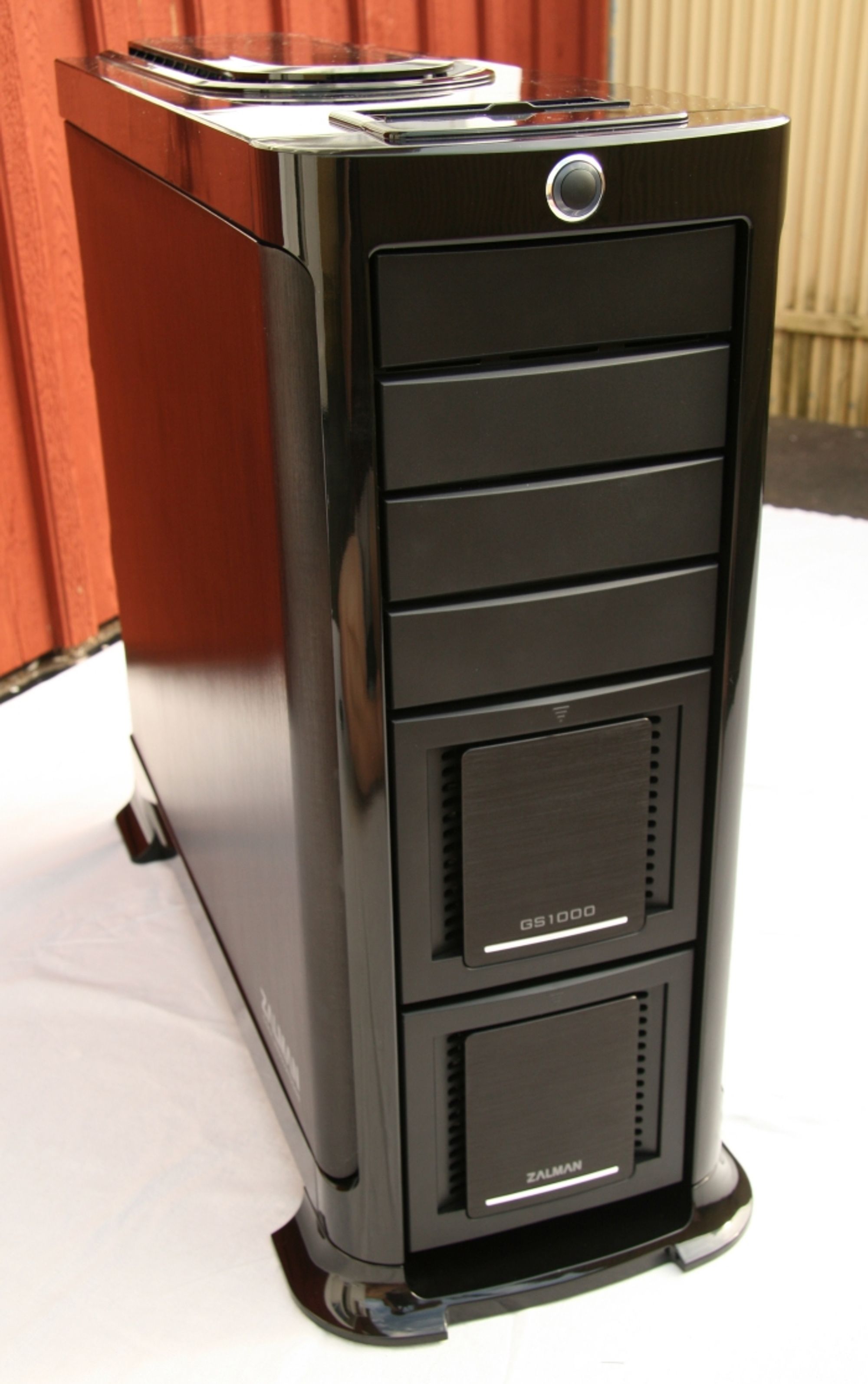

GS1000 har en ramme av stål, samt sidevegger og visse detaljer i aluminium. Takpartiet, undersiden og store deler av frontpartiet er laget av plast. Lengst oppe på kabinettets frontparti har Zalman valgt å plassere startknappen. Det er verdt å merke seg at kabinettet totalt mangler omstartsknapp og lampe for harddiskaktivitet.

Nedenfor startknappen ser vi plassen til fire 5,25-tommersenheter, og nedenfor disse to luker. Det er bak disse lukene harddiskene plasseres. Dette kommer vi tilbake til senere.

Området rundt startknappen lyser blått når maskinen er i gang.

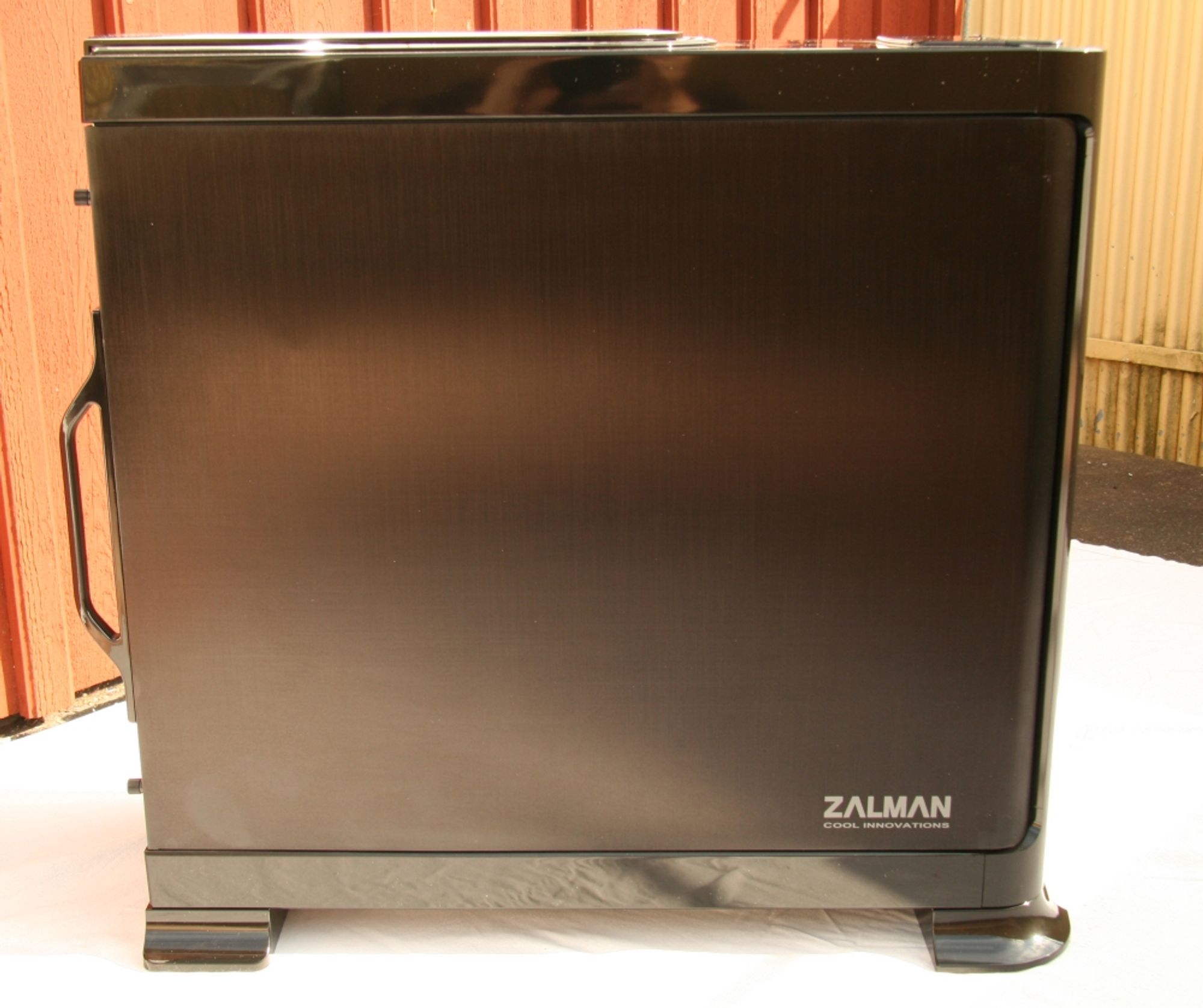

Den venstre sideplaten mangler ventilasjonsåpninger. Nede i det fremre hjørnet har Zalman plassert logoen sin.

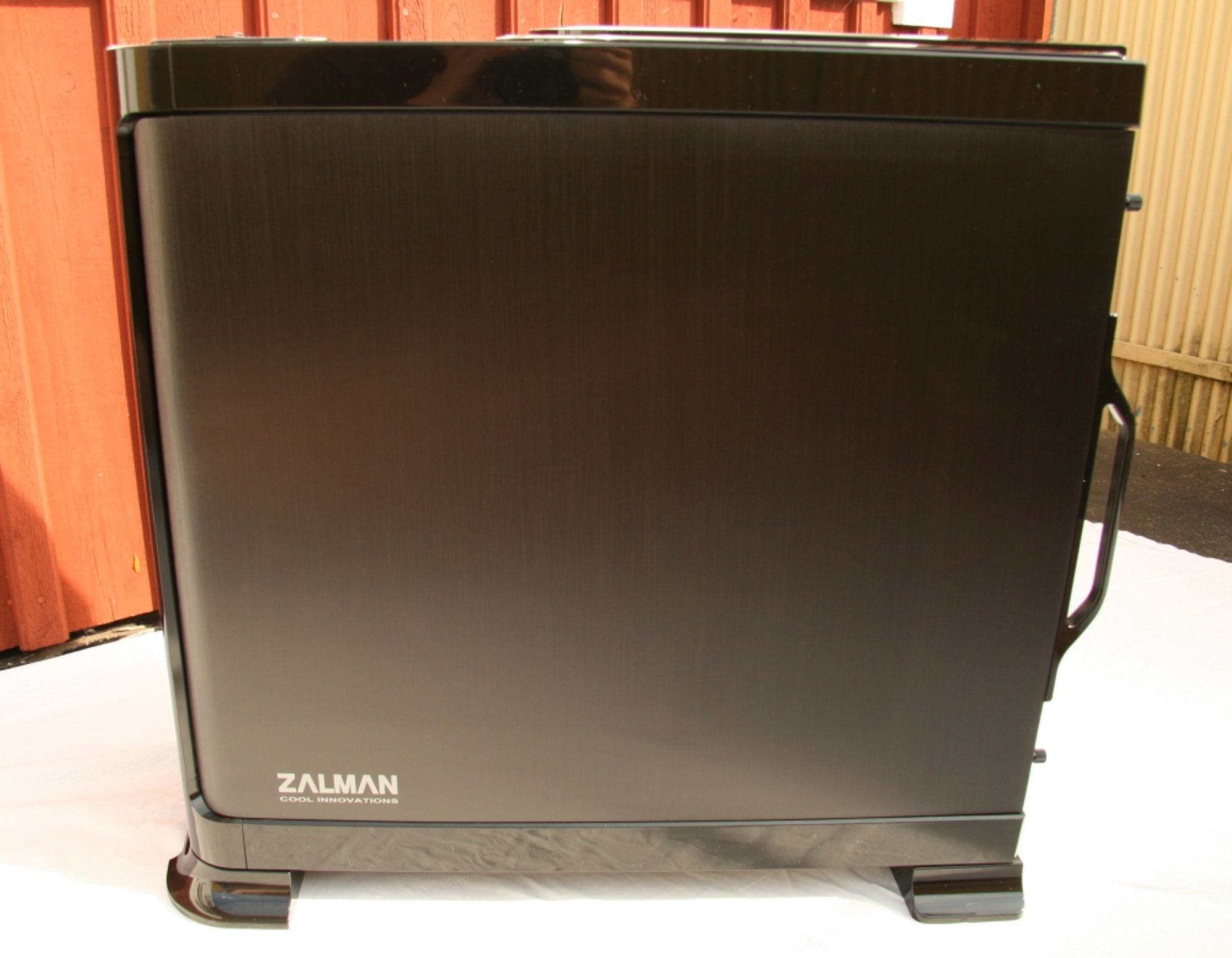

Den høyre sideplaten er identisk med den venstre, bortsett fra at den er speilvendt,

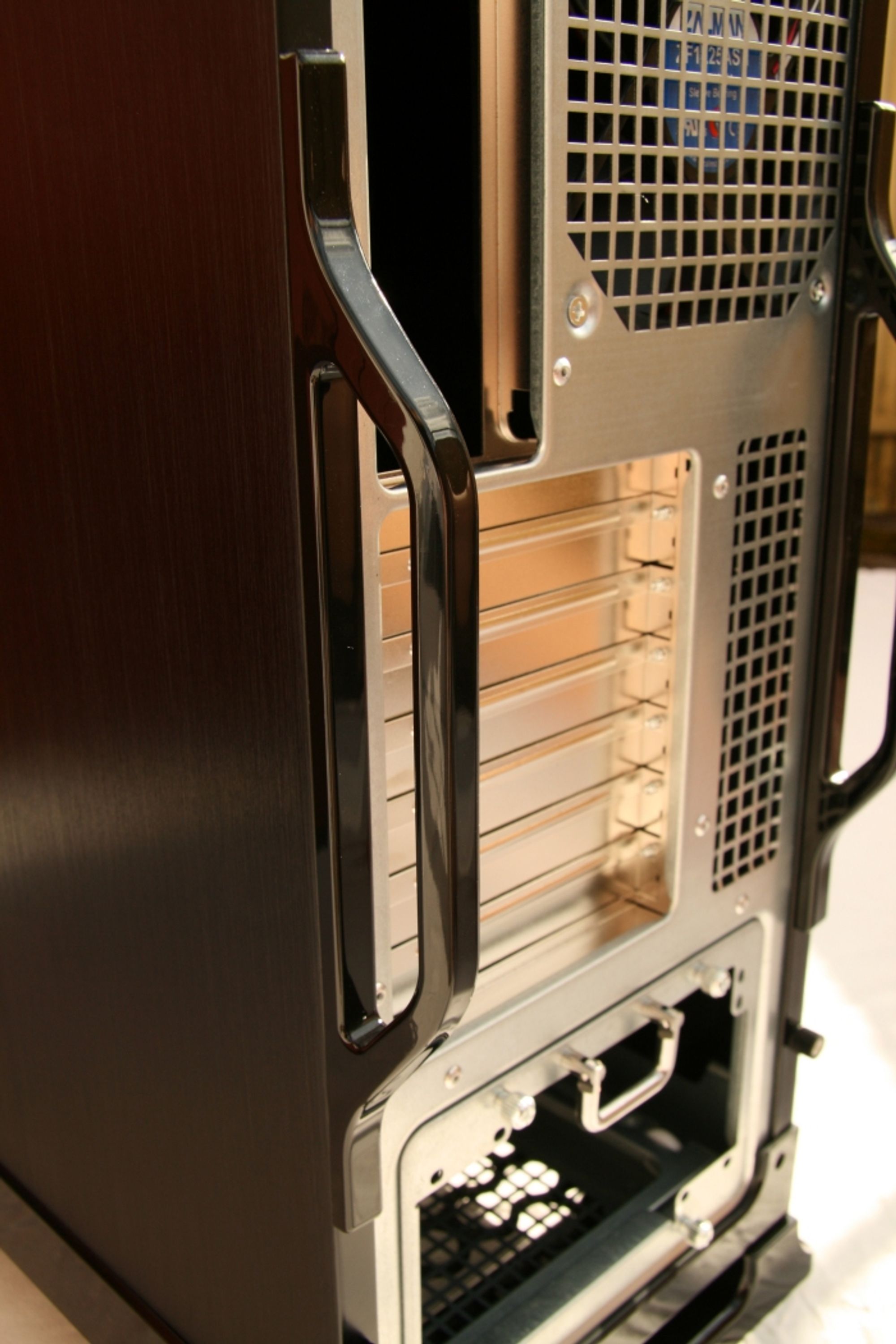

Sideplatene er utrustet med hvert sitt håndtak som skal gjøre det enklere å fjerne platene. Håndtakene er laget av plast. Hver sideplate holdes på plass av to fjærede tommeskruer.

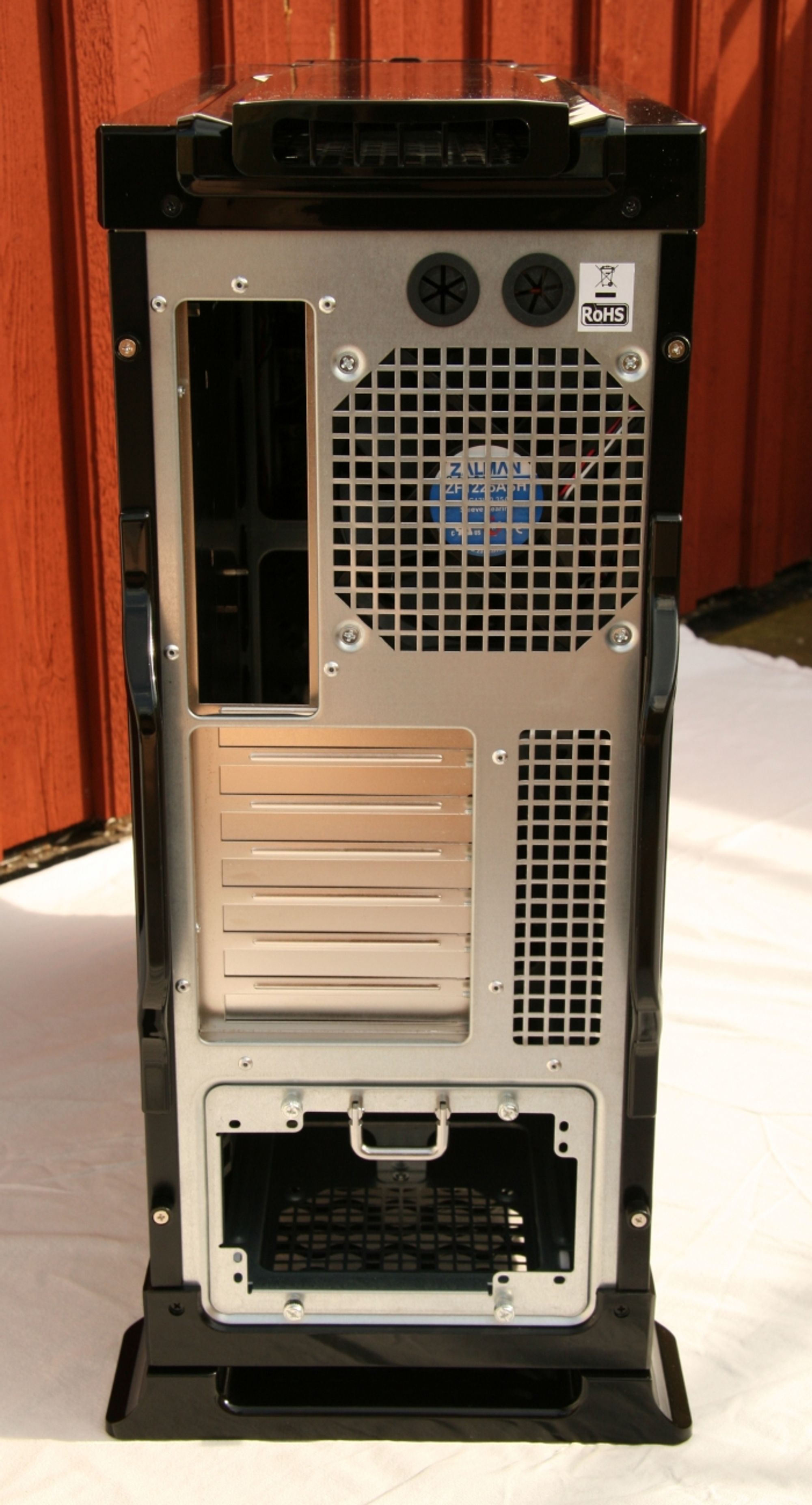

Når vi fortsetter til kabinettets bakside, ser vi at Zalman har valgt å plassere strømforsyningen under hovedkortet, derav forlengelseskabelen til P4-kontakten. Vi ser også to åpninger for vannkjøling. Dette er noe som har blitt mer regel enn unntak den siste tiden. Viftegitteret til den bakre viften er trykket rett ut av platen, noe som ikke er den beste løsningen for å oppnå best mulig luftflyt.

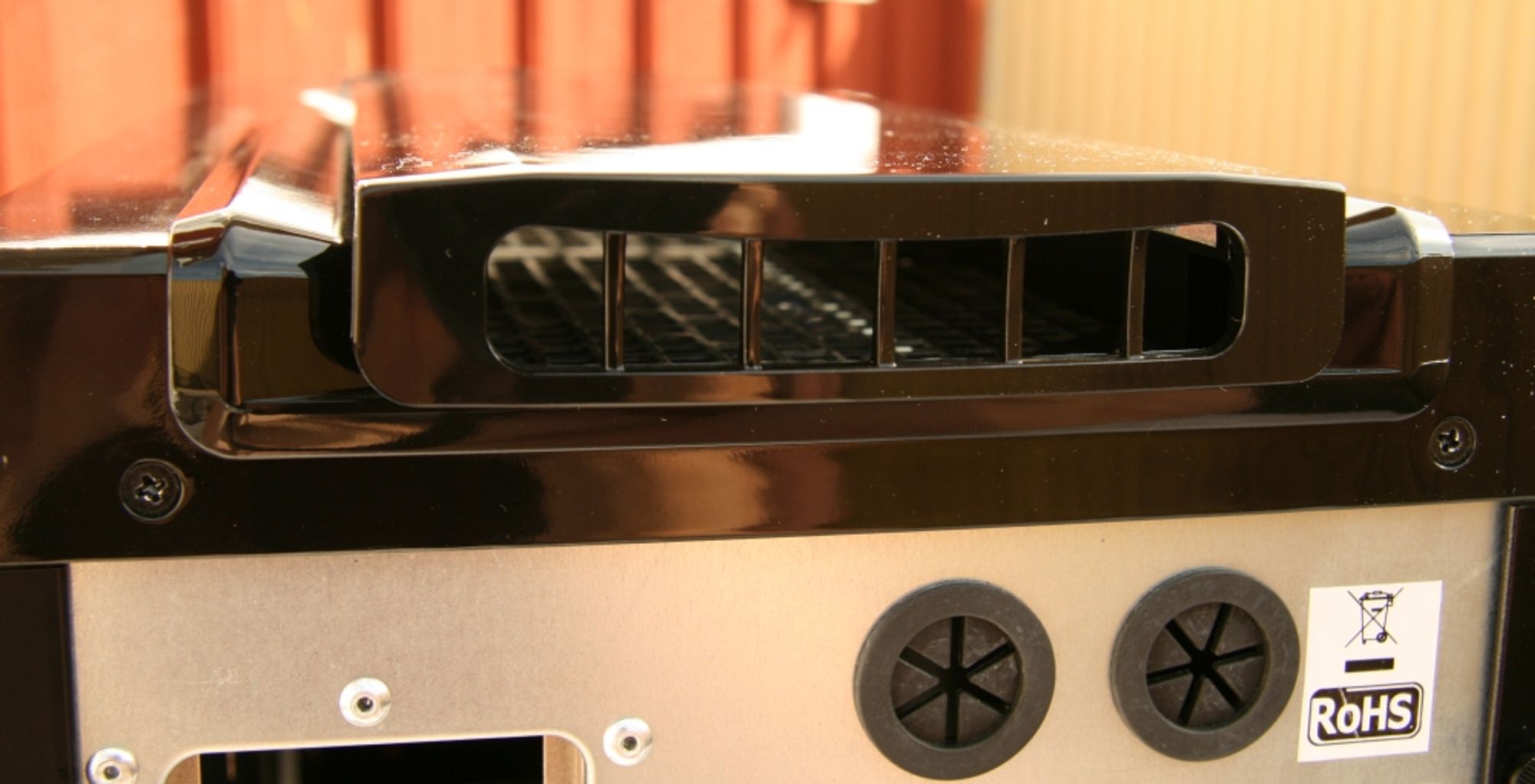

Lengst oppe på taket ser vi den bakre delen av takets ventilasjonsåpning. Luften fra viften i taket kan også komme ut på sidene og forover.

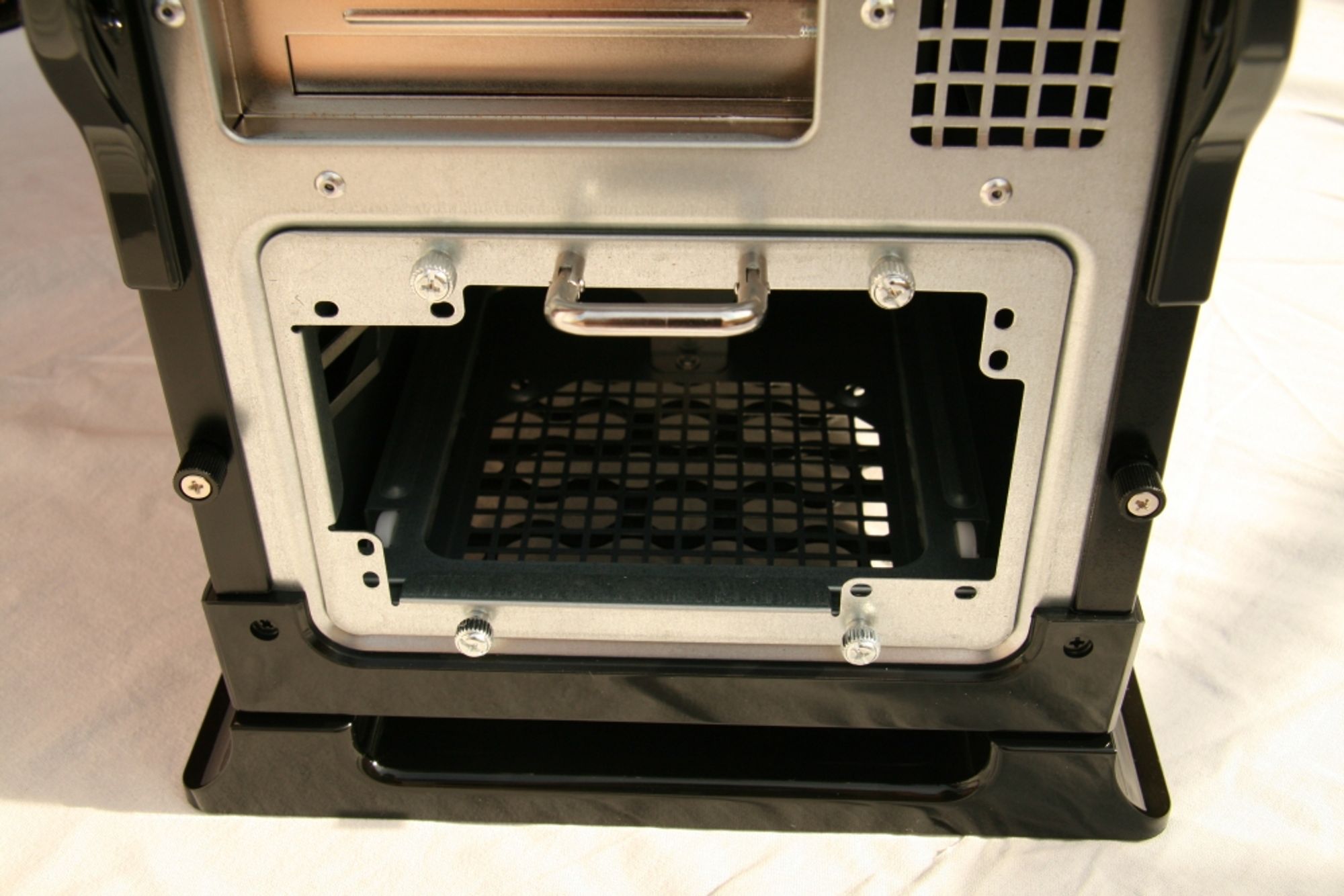

Strømforsyningen festes i en monteringsplate som siden skrus fast i kabinettet. Øverst på monteringsplaten ser vi et lite håndtak som kan brukes for å dra strømforsyningen ut av kabinettet.

Side 4: Utsiden forts.

Utsiden forts.

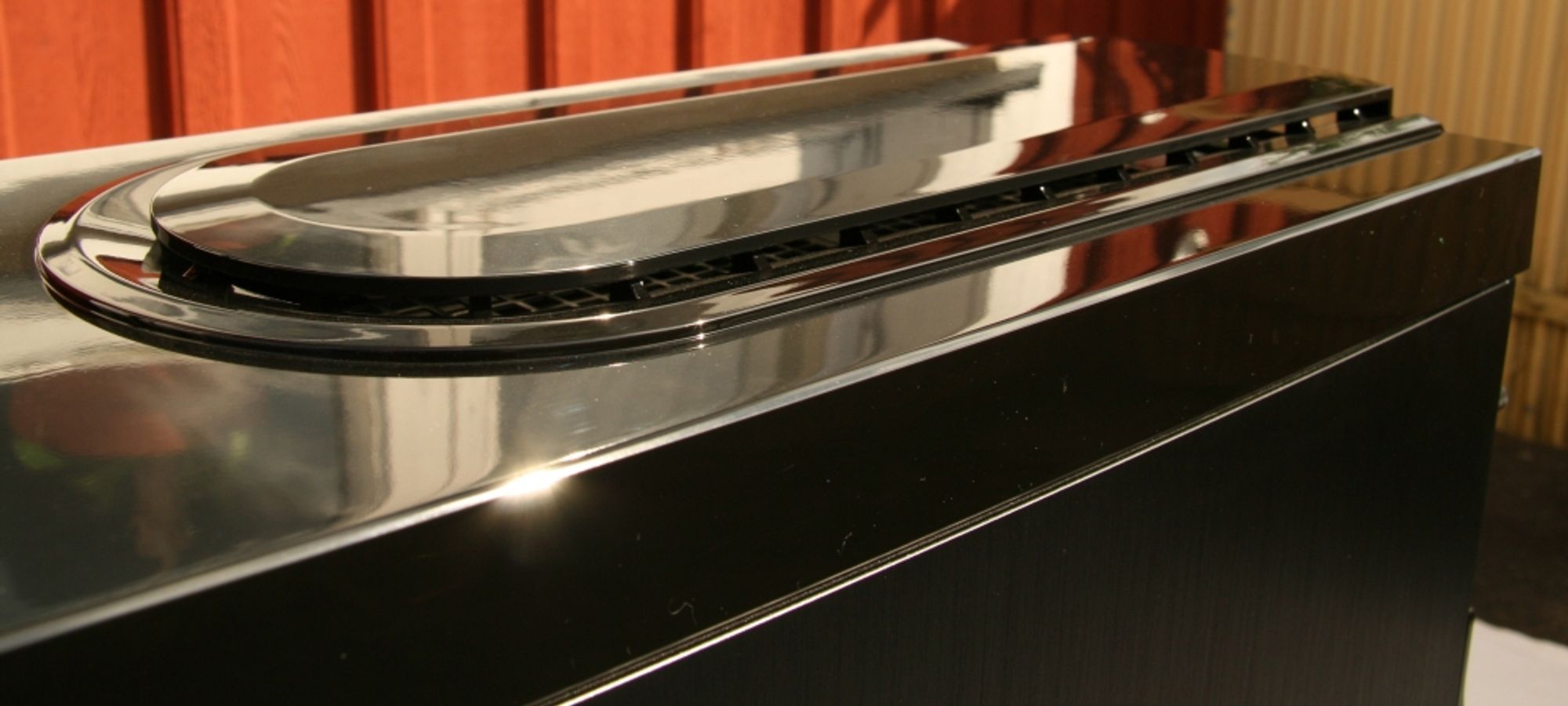

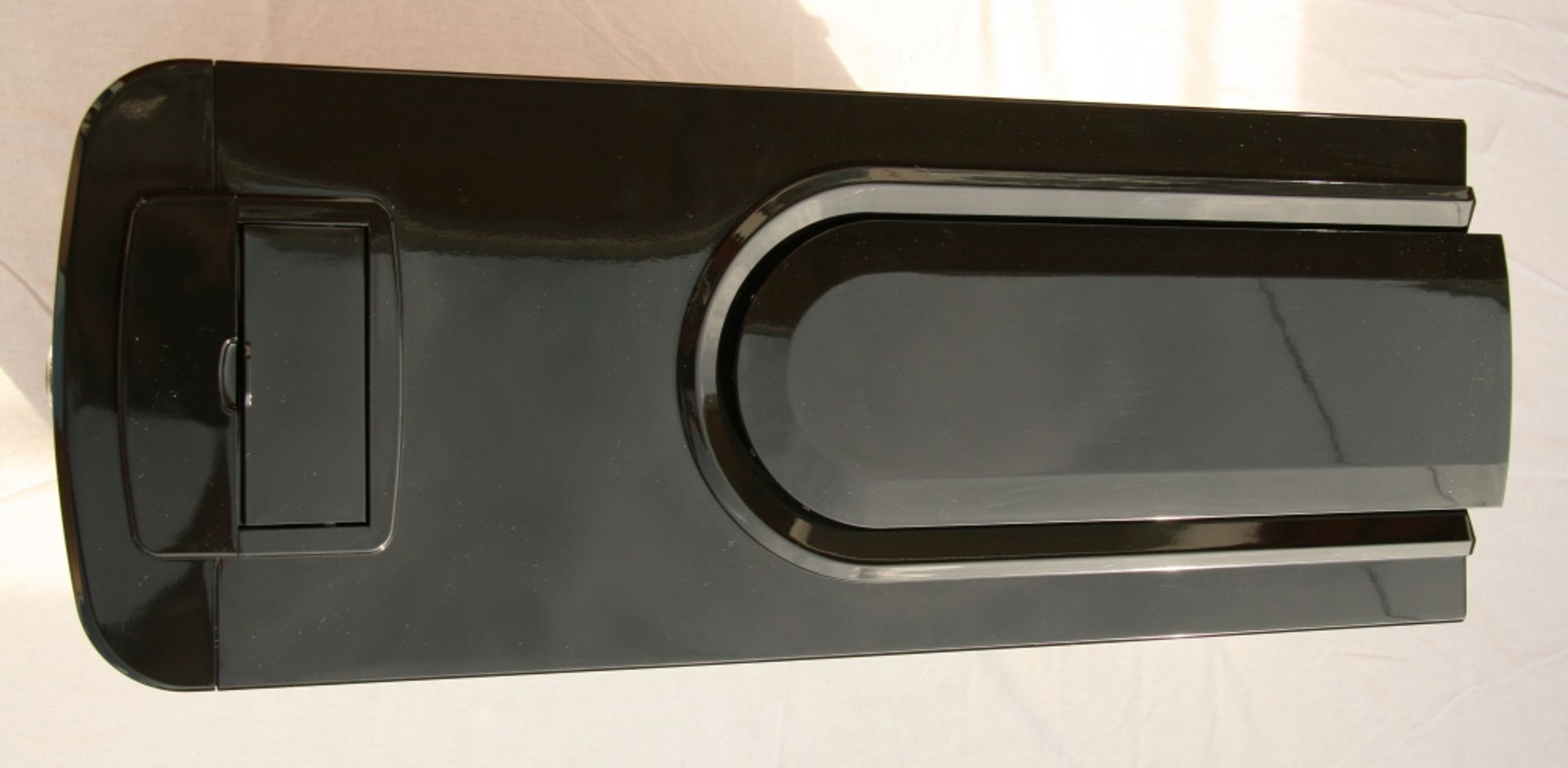

Her ser vi ventilasjonsåpningen som opptar større deler av kabinettets takparti. Lengre frem på kabinettet ser vi luken som dekker de fremre I/O-portene.

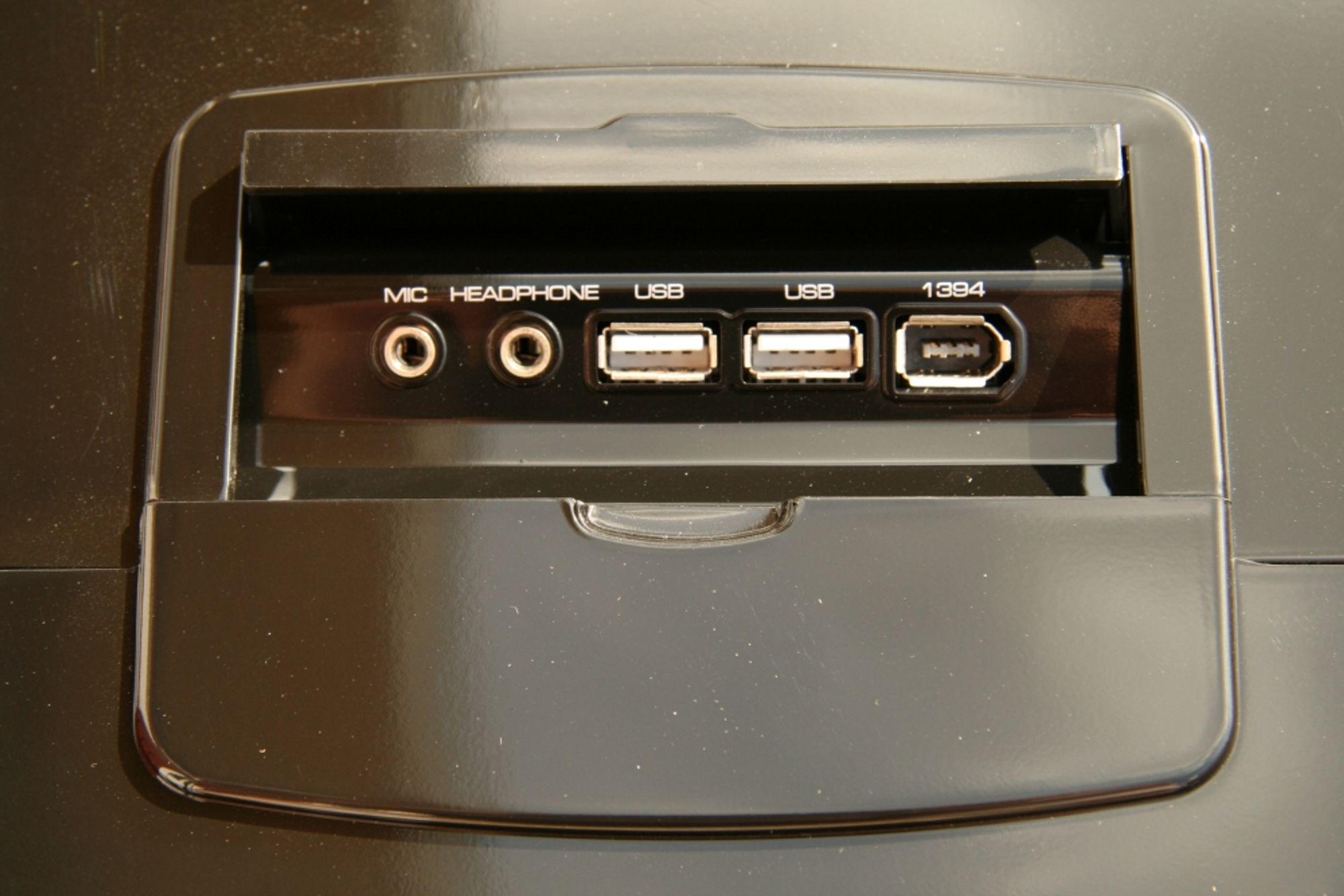

Utvalget av I/O-porter er middels for et kabinett i denne prisklassen. Fra venstre til høyre ser vi inn- og utganger for lyd, to USB 2.0-porter samt firewire. For et kabinett i denne prisklassen bør ikke en ekstern SATA-port være for mye forlangt. Ekstern SATA er også noe vi finner hos betraktelig billigere produkter på markedet.

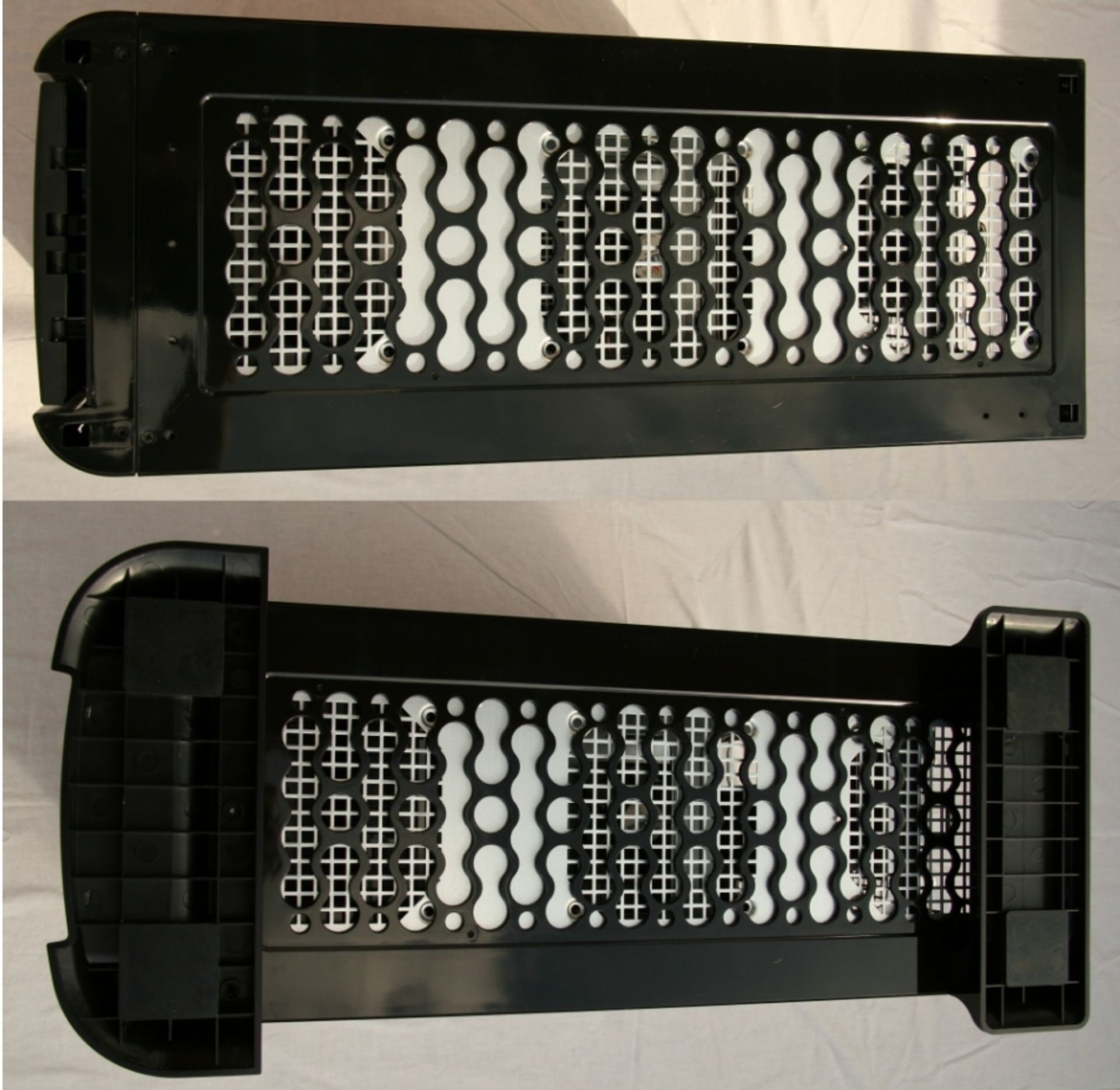

Det er valgfritt å installere de tilhørende føttene til kabinettet. Dette er imidlertid nødvendig om du installerer vifter i bunnen. Selve kontaktflatene på føttene er laget av gummi. Føttene festes enkelt med to skruer hver.

På bildet ser det ut som om det er plass til tre vifter i bunnen av kabinettet. Dette stemmer imidlertid ikke. Den fremre "vifteplassen" er bare en ventilasjonsåpning som er plassert akkurat ved området for den nederste harddisken, og kan således ikke brukes uten større inngrep i kabinettet.

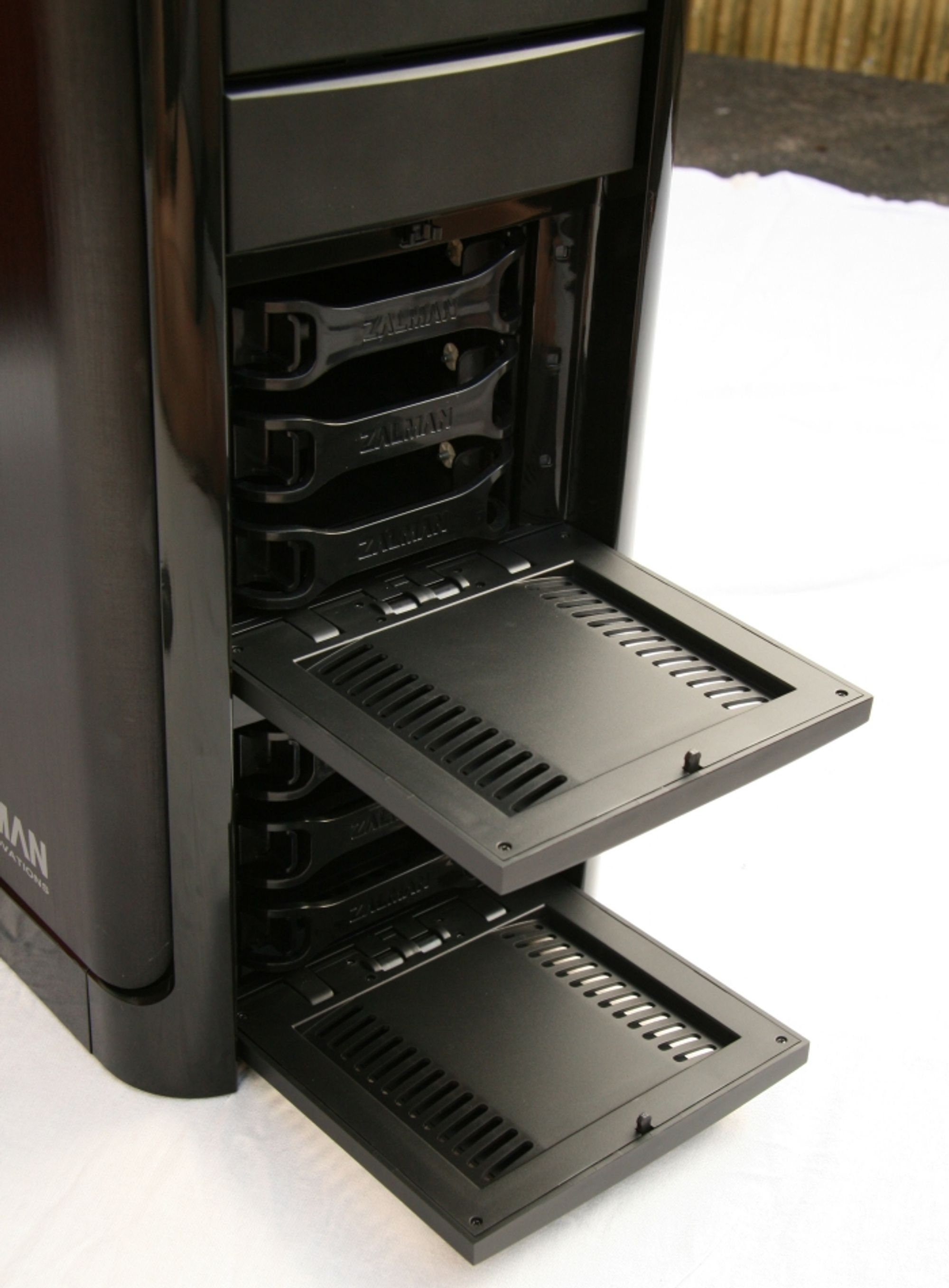

Nå har vi kommet frem til den mest interessante delen av kabinettet, nemlig plassen for harddiskene. Plassen dekkes av to luker, og bak hver luke kan tre harddisker installeres. Lukene åpnes ved å trykke lett på lukens overkant. Begge lukene har ventilasjonsåpninger.

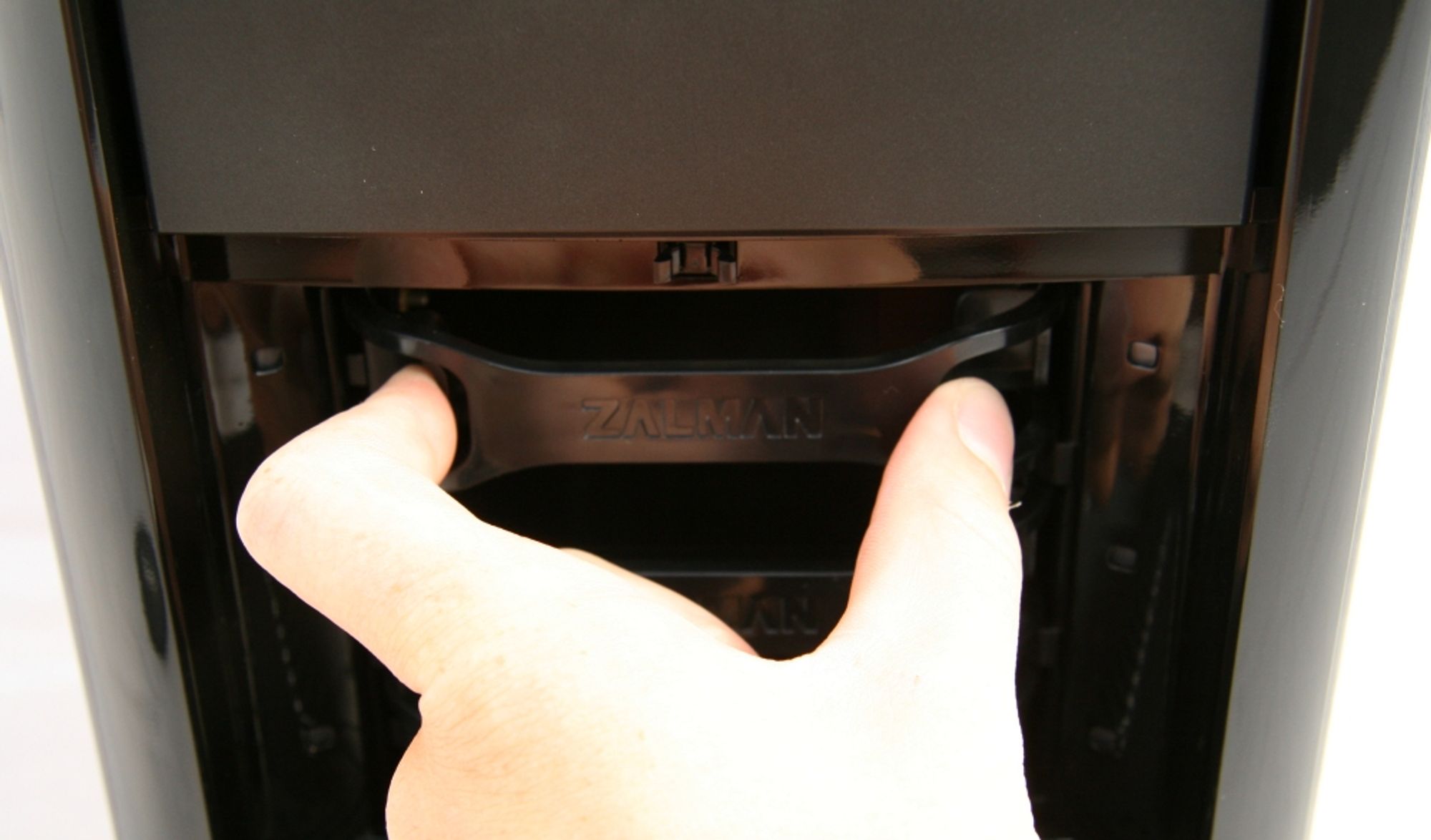

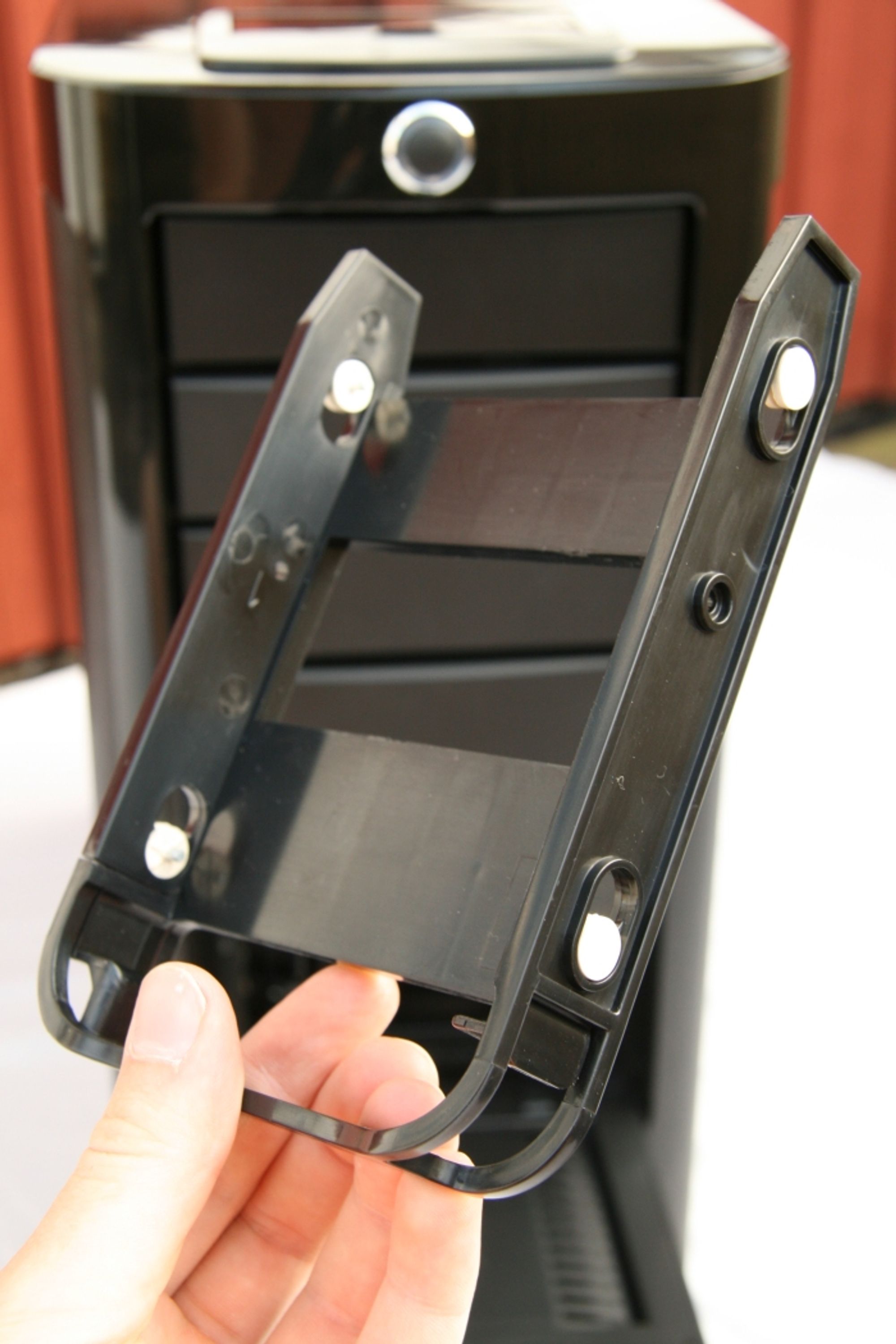

Hver harddisk plasseres i en egen skuff som kan fjernes med et enkelt håndgrep.

Skuffene er laget i plast. Harddisken holdes på plass av fire pigger i metall, som igjen er festet i skuffen med gummipakninger. Dette skal forhindre at vibrasjoner sprer seg i kabinettet. Mer om skuffene senere i testen.

Side 5: Innsiden

Innsiden

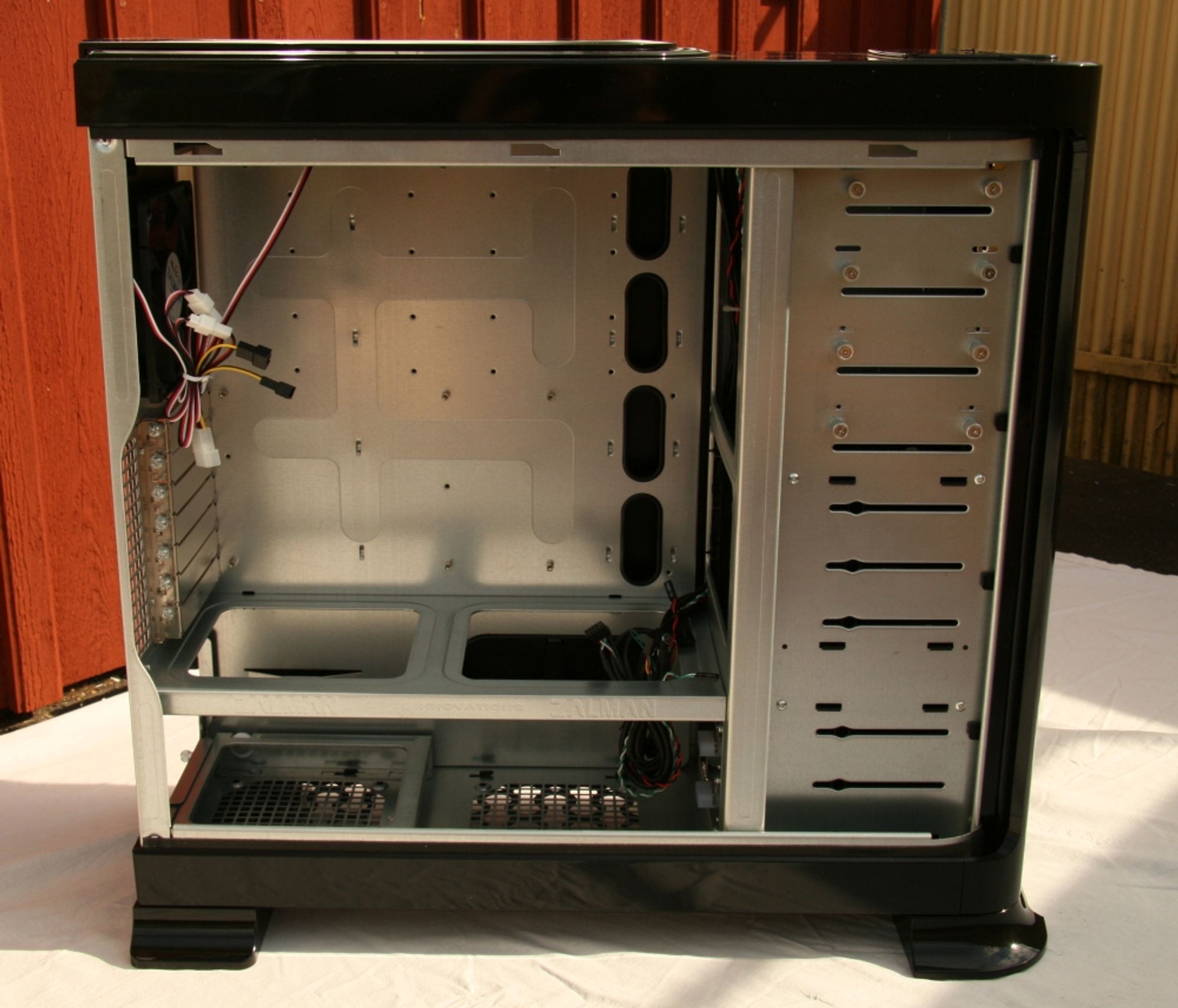

Tar vi bort den venstre sideplaten, ser vi at GS1000 har riktig godt med plass innvendig. Kabinettet støtter altså hovedkort med en formfaktor opp til Extended ATX. Ved nærmere granskning ser vi at Zalman har valgt å allerede fra begynnelsen montere samtlige hovedkortdistanser for ATX-standarden. Dette kan spare deg en hel del tid ved montering av systemet.

Selve hovedkortplaten kan ikke tas ut av kabinettet, noe som kunne bidratt til enklere montering av hovedkortet. Under hovedkortplaten ser vi rommet for strømforsyningen og nederst rommet for to ekstra 120-millimetersvifter. Legg merke til hullene i hovedkortplaten som er laget for kabelgjennomdraging.

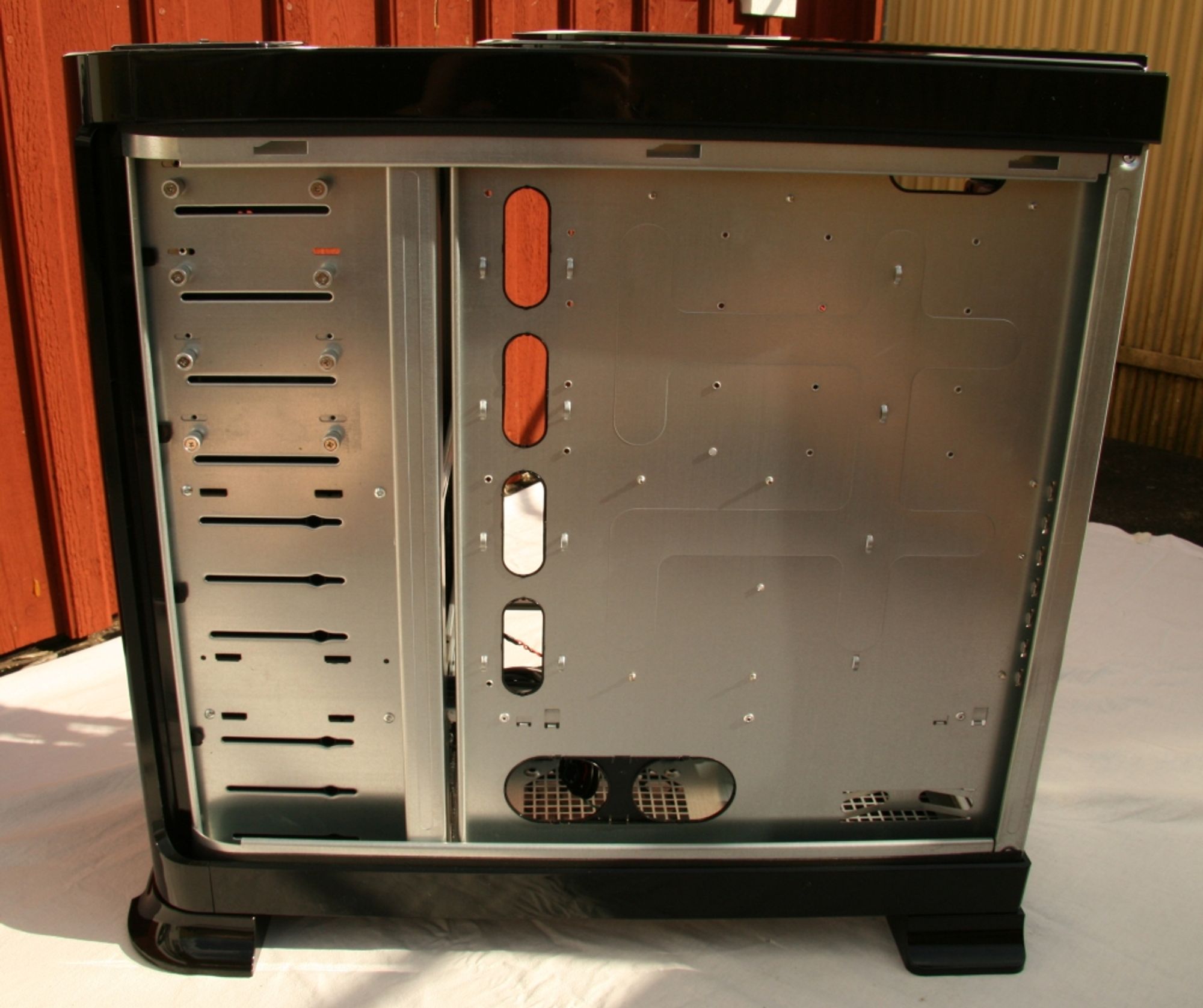

Ikke så mye å si om den høyre siden. Nederst på hovedkortplaten ser vi et større hull til kabler fra strømforsyningen. Dette forutsetter naturligvis at strømforsyningen er utstyrt med tilstrekkelig lange kabler.

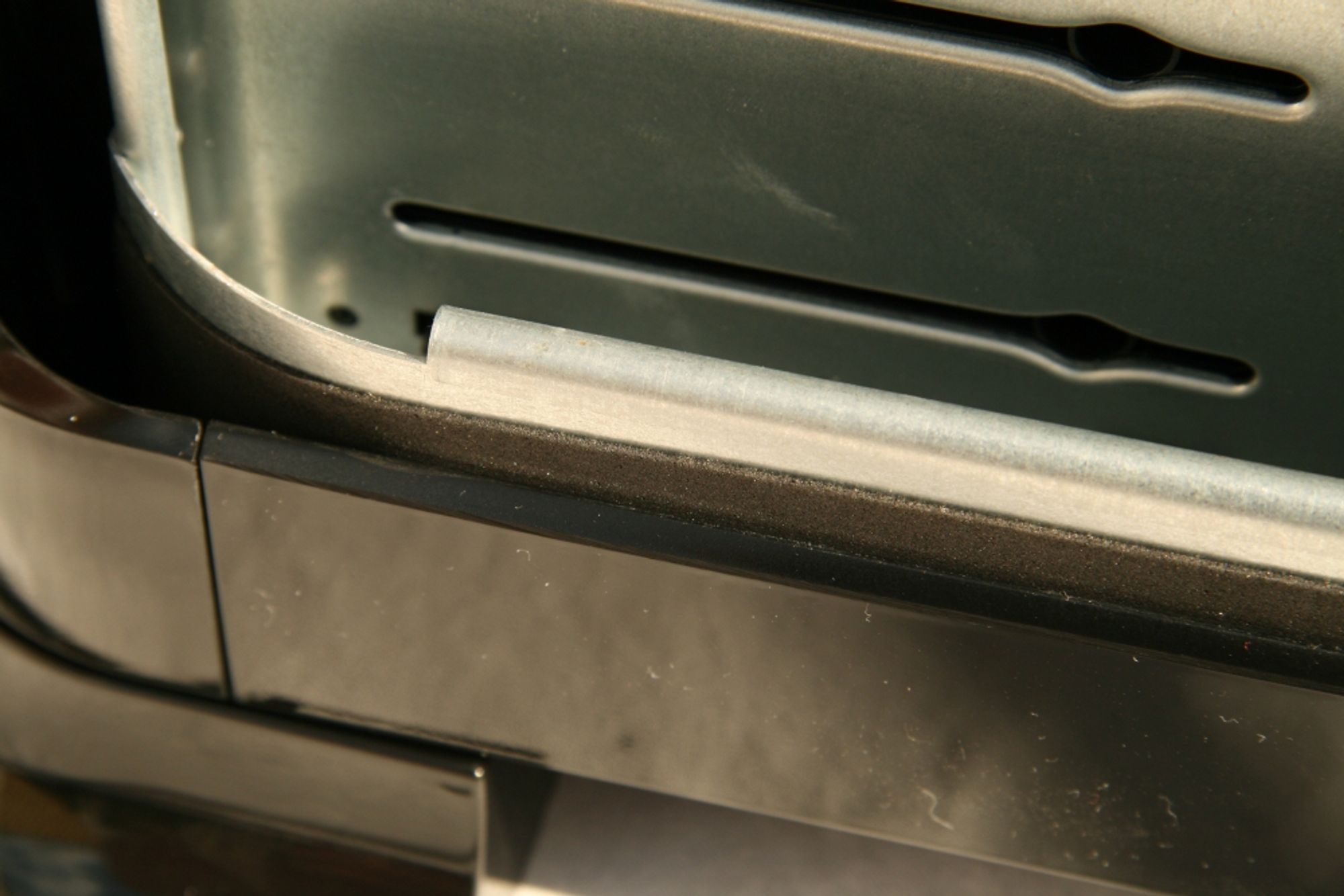

Langsmed kabinettets over- og underside løper en gummilist hvis oppgave er å forhindre vibrasjon i sideplatene.

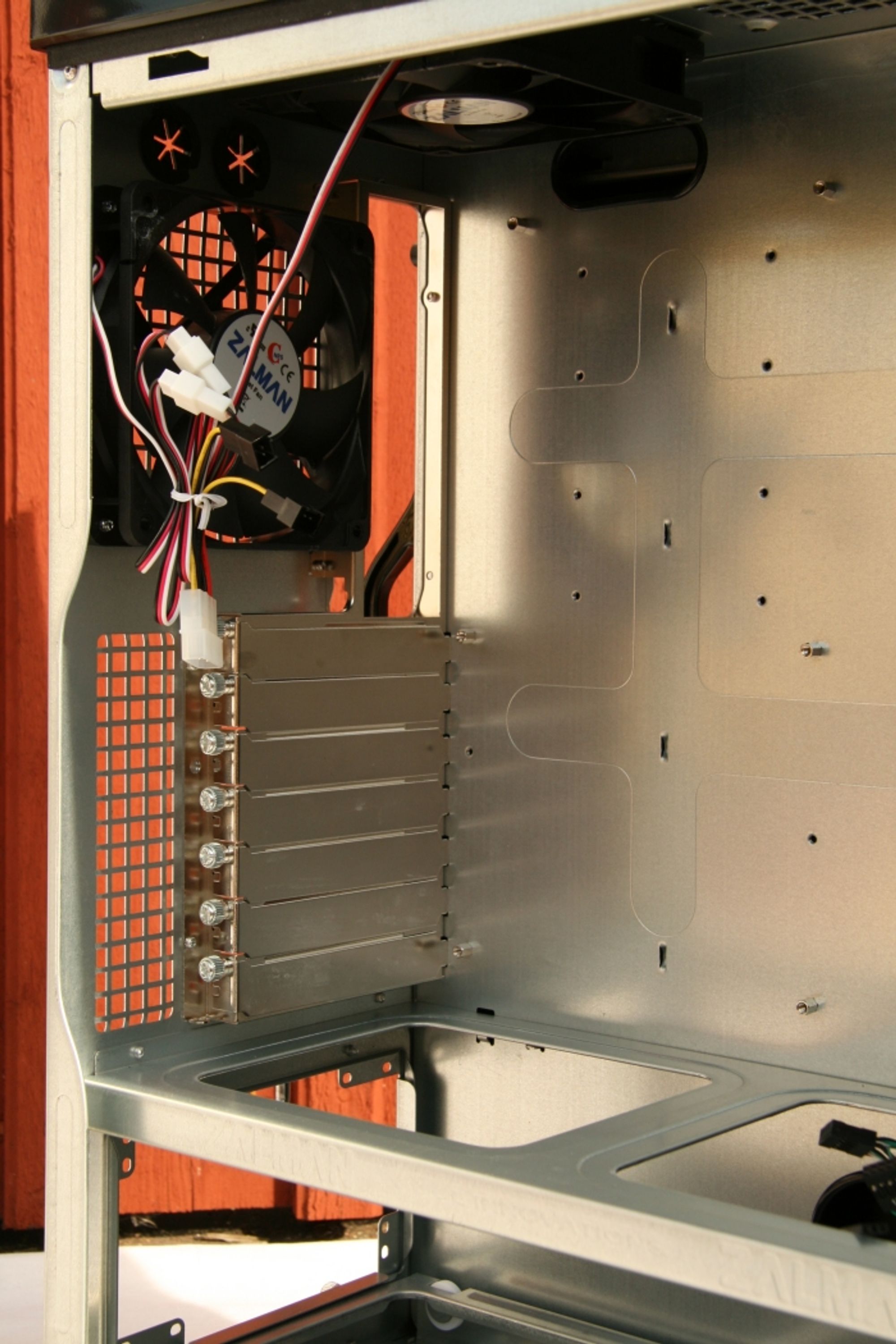

Her ser vi den bakre 120-millimetersviften, som er én av de to Zalman sender med. Platene som dekker ekspansjonskortplassene er utstyrt med tommeskruer.

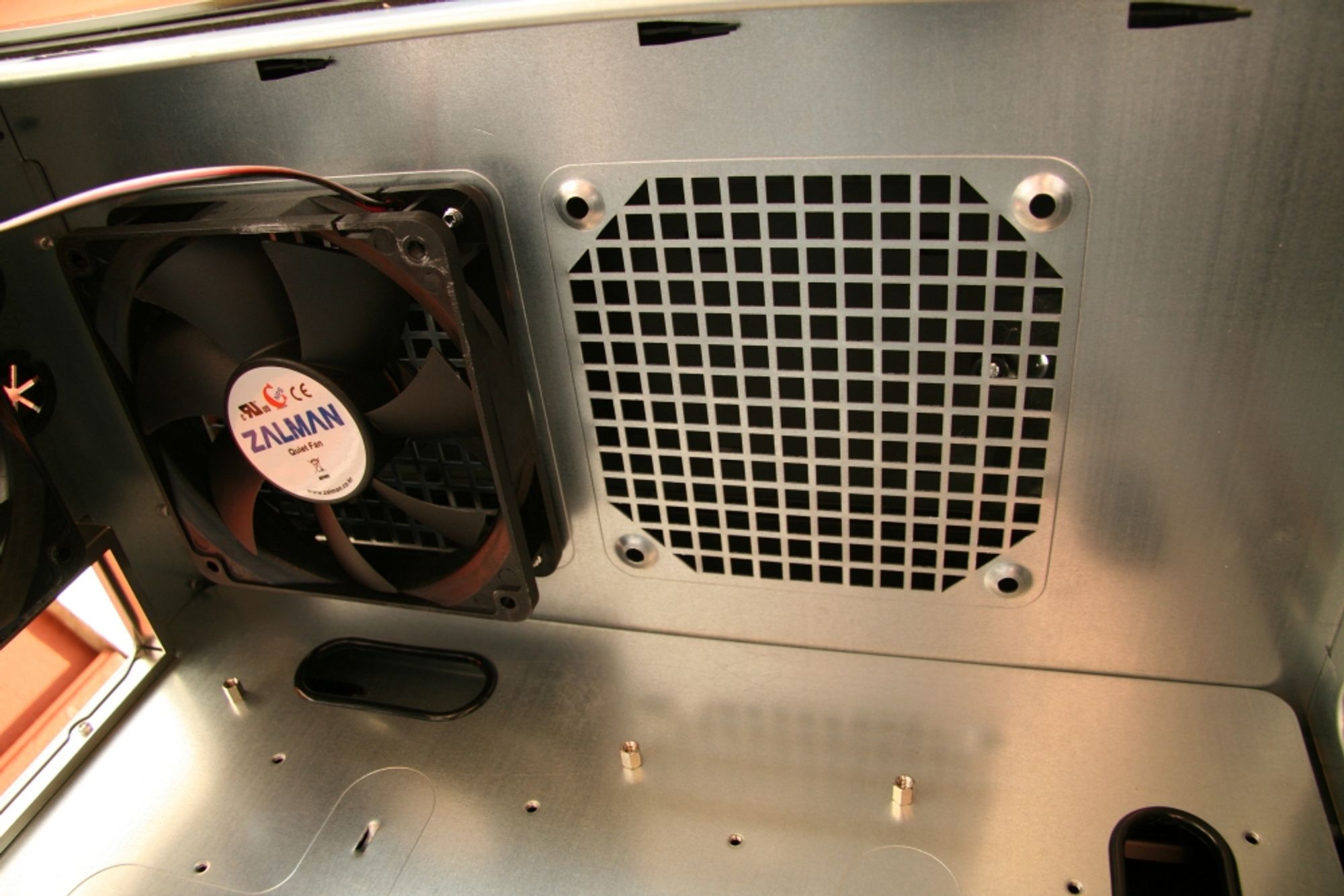

Den andre 120-millimetersviften Zalman har sendt med, finner vi i taket. Til høyre for denne kan du plassere ytterligere én 120-millimetersvifte.

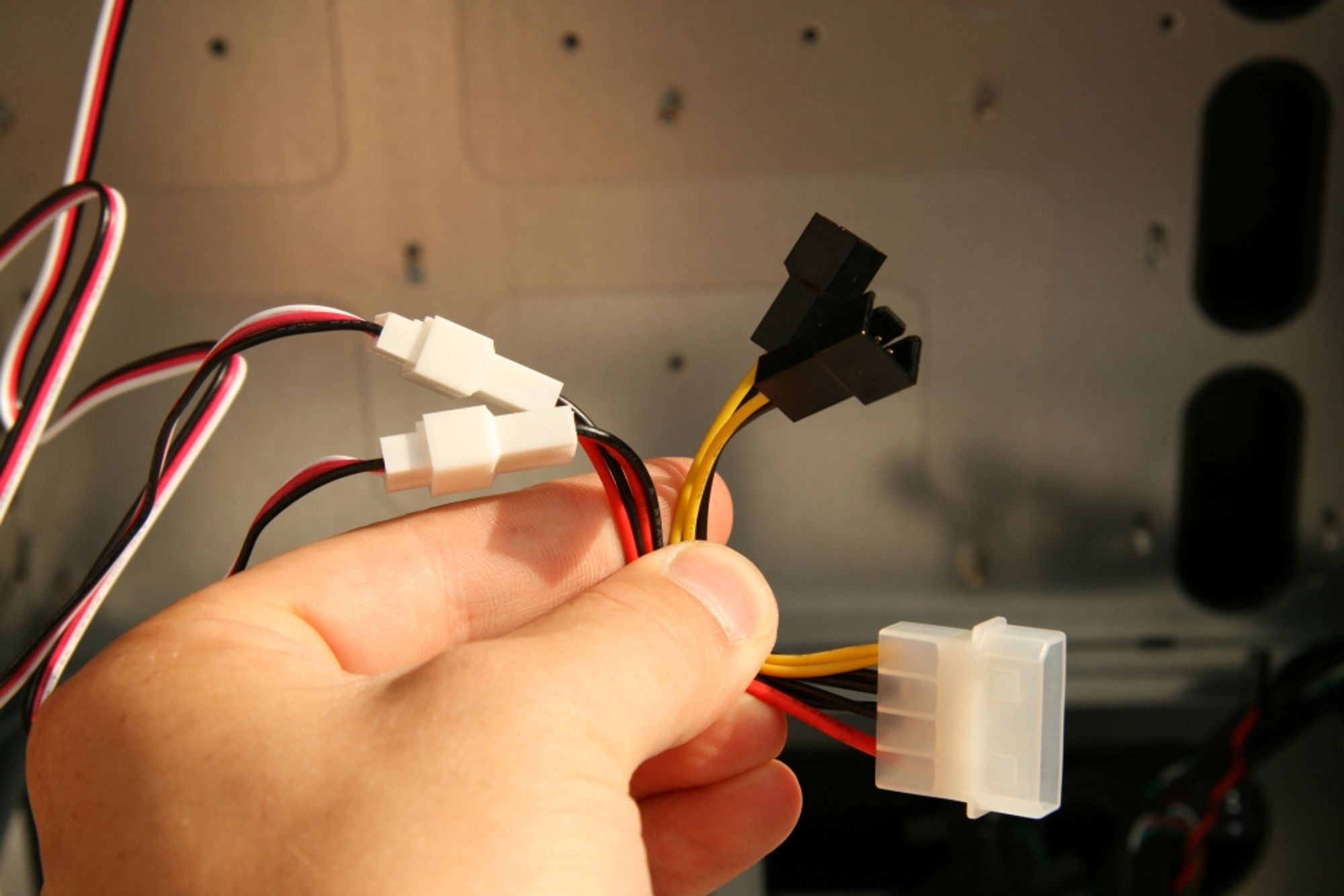

Begge viftene er utstyrt med 3-pinskontakter, som kobles til en adapter. Denne adapteren har fire 3-pinskontakter, og kobles til en vanlig perferisk 4-pin . De to svarte kontaktene leverer dog en høyere spenning enn de hvite. Viftenes hastighet kan slik tilpasses ved å koble dem til ulike kontakter.

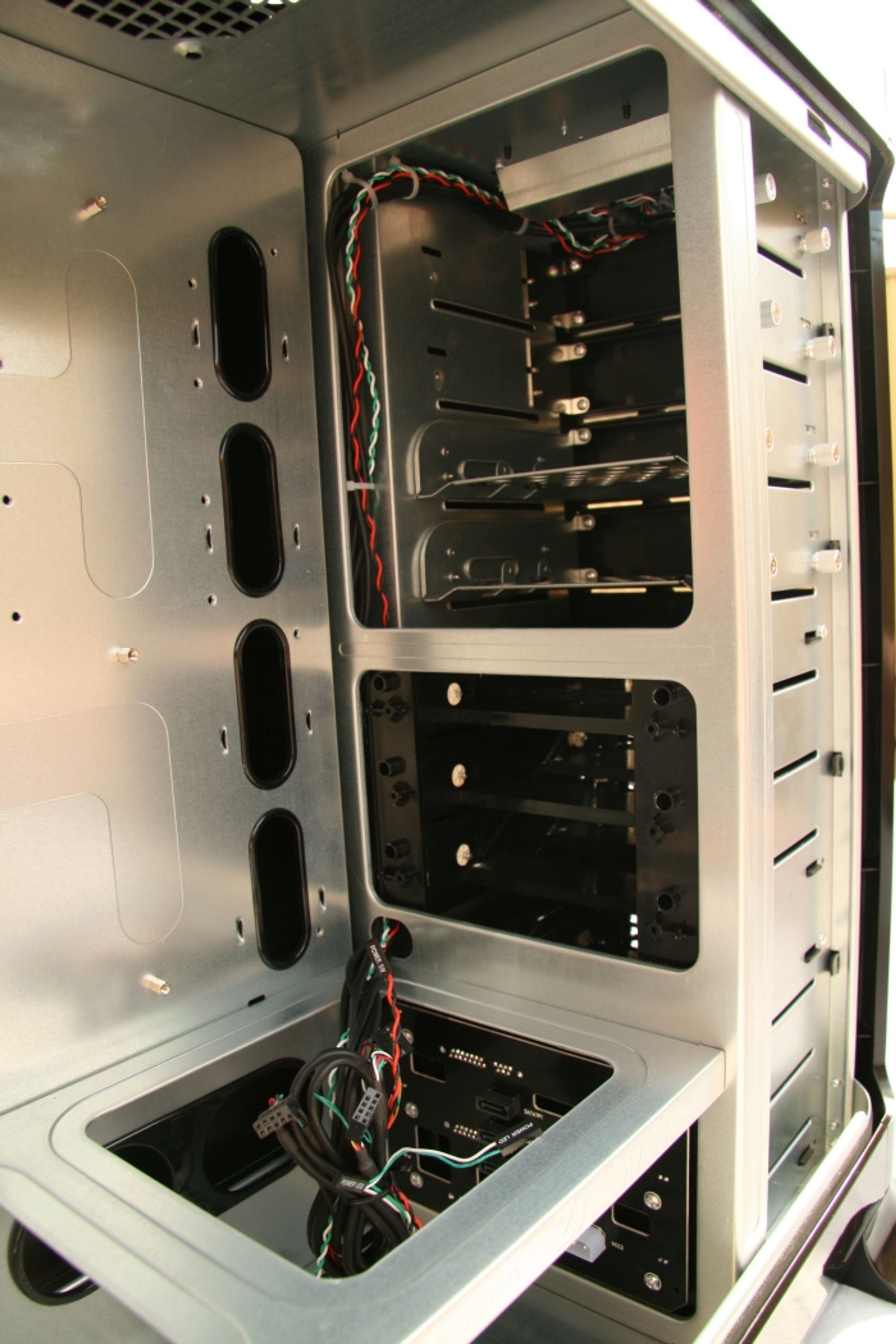

Når det kommer til harddiskrammen har Zalman valgt en riktig så sparsommelig løsning. I stedet for å tilby hot swap på samtlige seks harddiskplasser, har du kun denne muligheten på de tre nederste. Vil du ha hot swap-funksjonalitet på ytterligere tre, må du kjøpe et ekstra kretskort. Hva dette koster er i skrivende stund ukjent.

På bildet vises to adaptere som muliggjør montering av 3,5-tommersenheter i 5,25-tommersplassene.

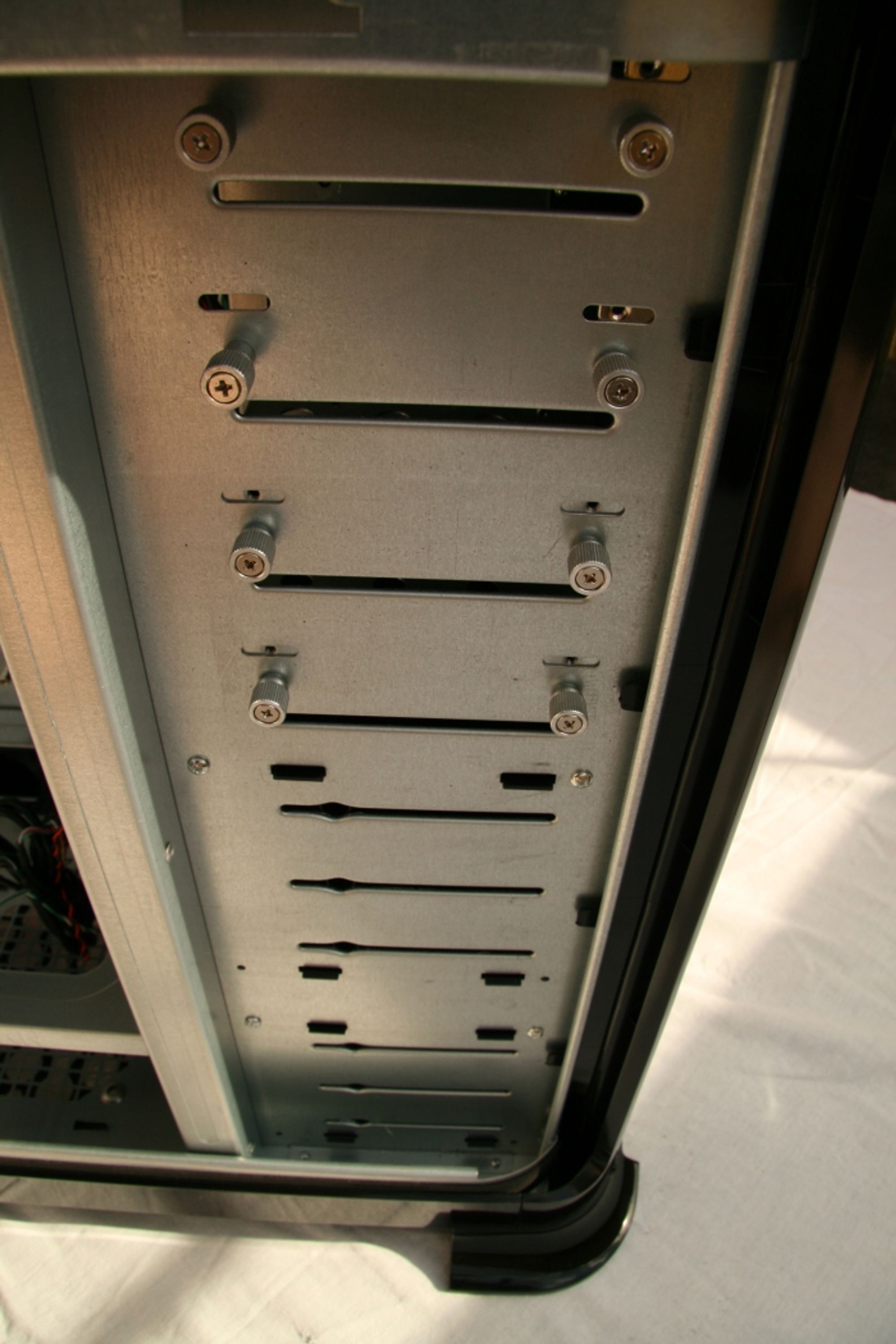

5,25-tommersenheter festes på samme måte som sideplatene; ved hjelp av tommeskruer.

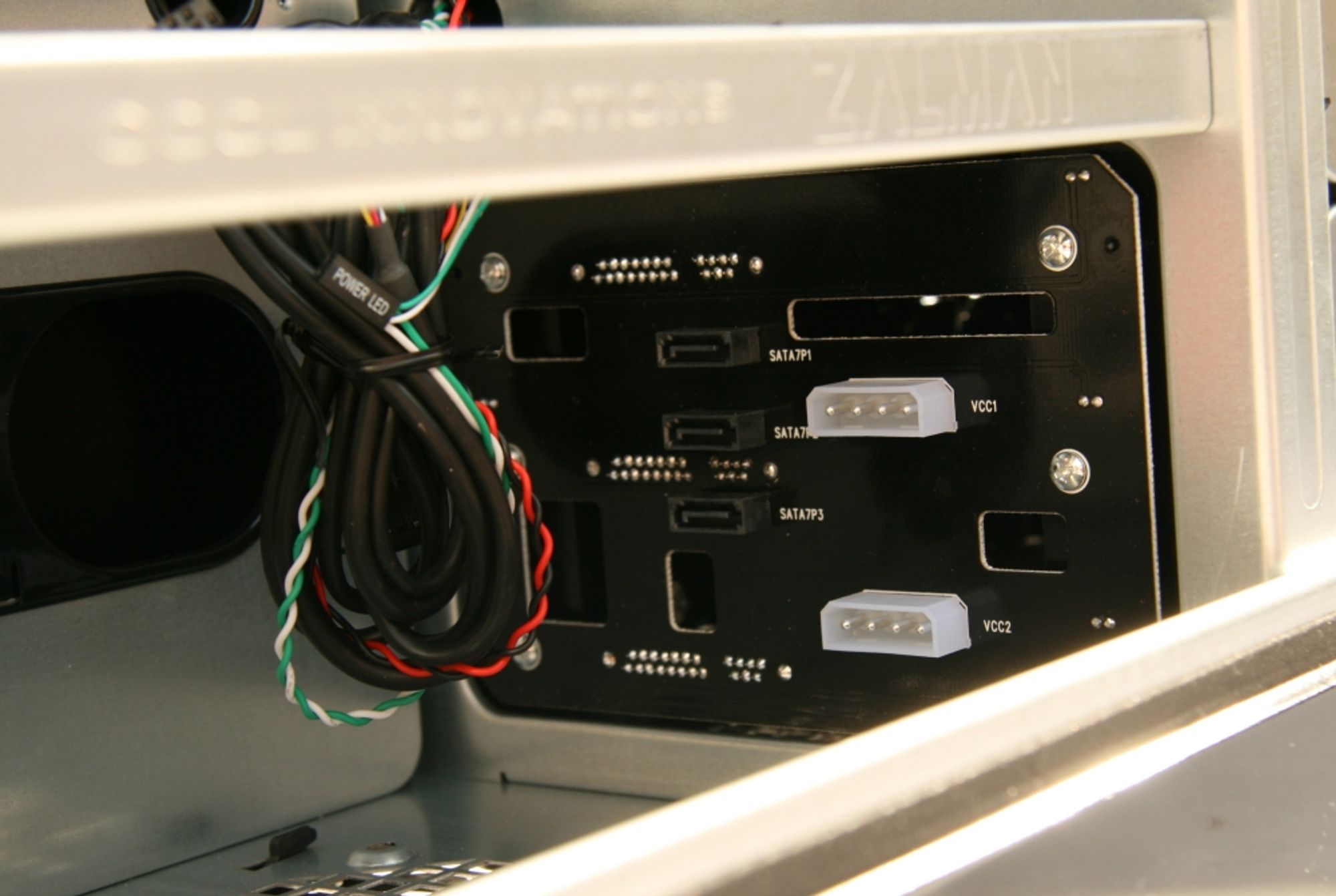

Nærbilde av kretskortet som muliggjør hot swap for harddiskene. Tre SATA-kontakter, én for hver harddisk samt to perferisk 4-pins-kontakter, som sørger for at harddiskene får strøm. På den andre siden av kortet, finner du en kombinert SATA- og strømkontakt, plassert for respektive harddisk.

Side 6: Innsiden forts.

Innsiden forts.

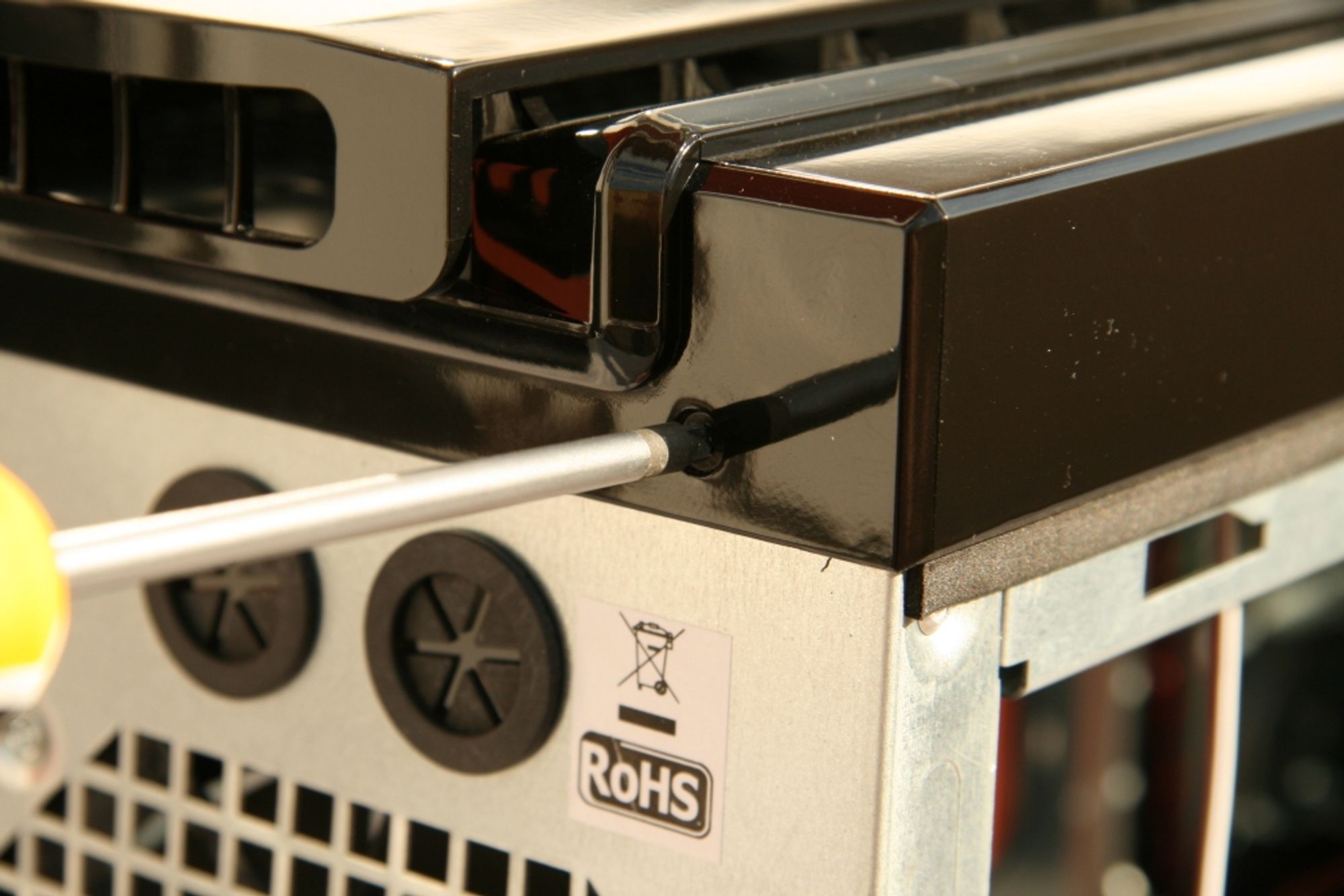

For å kunne komme til og installere ytterligere en vifte i taket på kabinettet, må takpartiet først fjernes. Dette gjøres ved å skru ut to skruer på takpartiets bakre del, hvorpå takpartiet skyves bakover og til slutt plukkes bort.

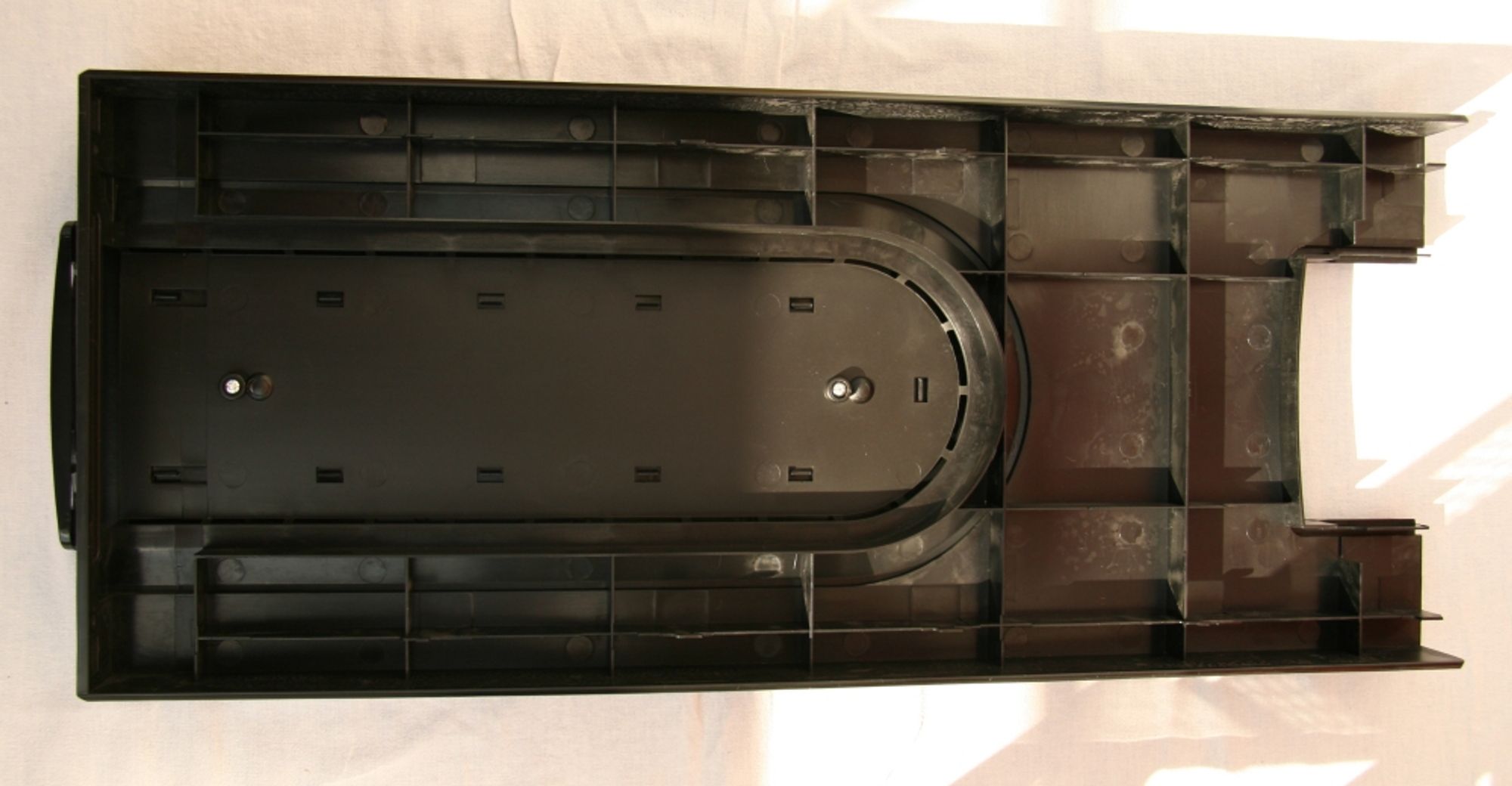

Til å være laget kun i plast, virker takpartiet solid.

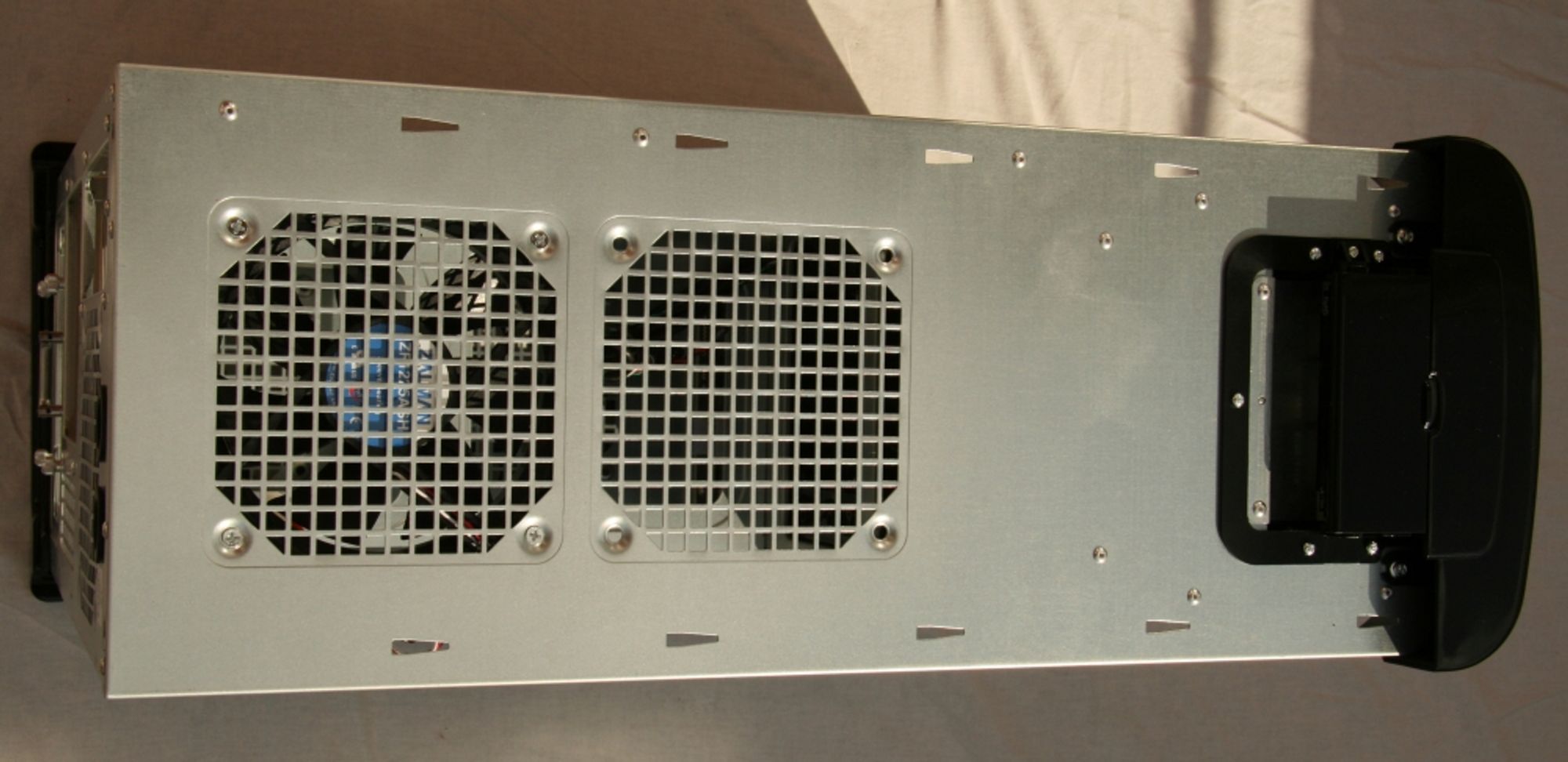

Når takpartiet er fjernet, ser vi at disse vifteplassene dekkes av viftegittere som er stanset direkte ut av platen. Vi spør oss om det overhodet er noe poeng i å ha viftegitter, siden unødvendige viftegittere innebærer unødvendig luftmotstand, noe som igjen resulterer i unødvendig høyt lydnivå.

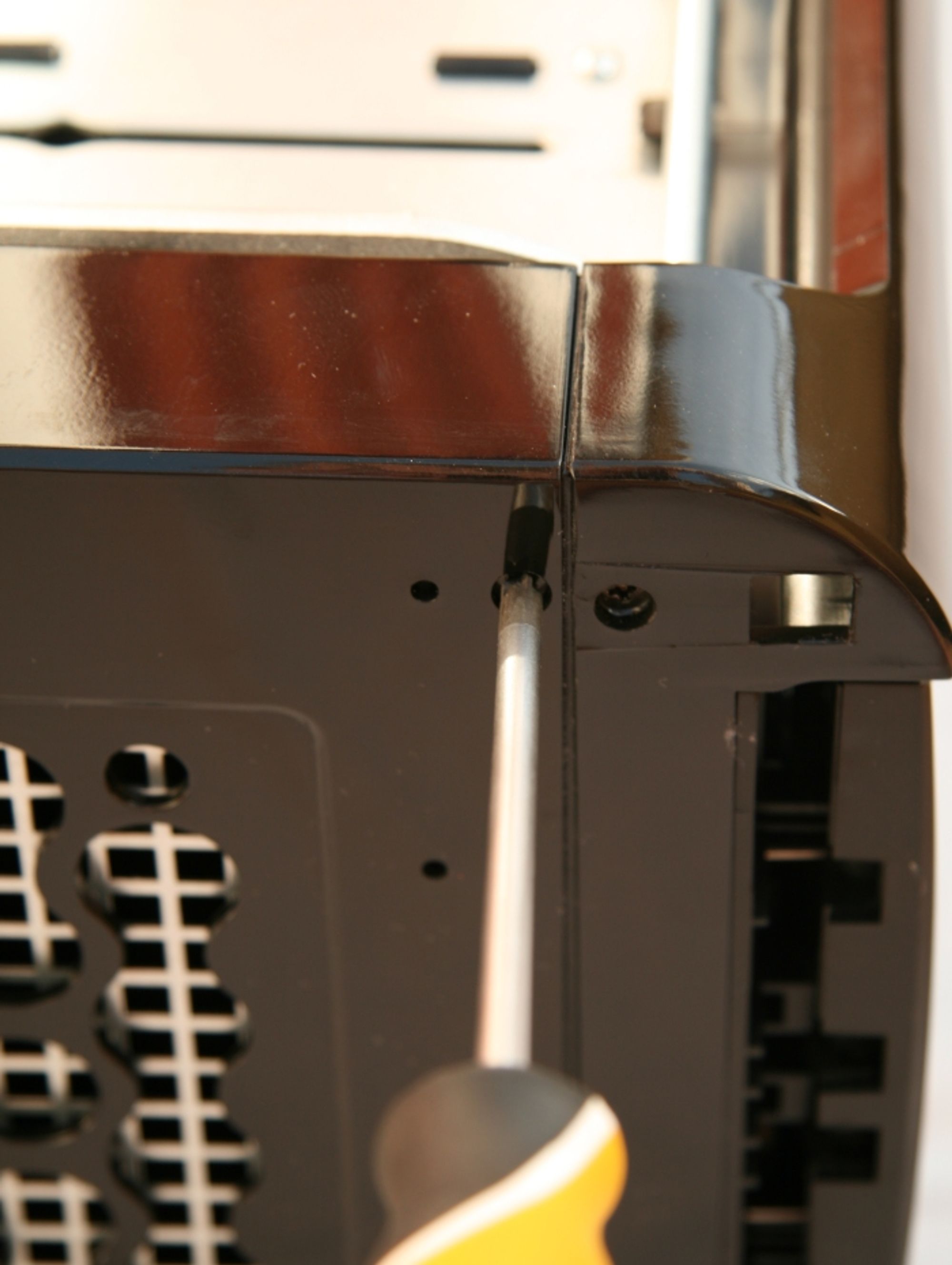

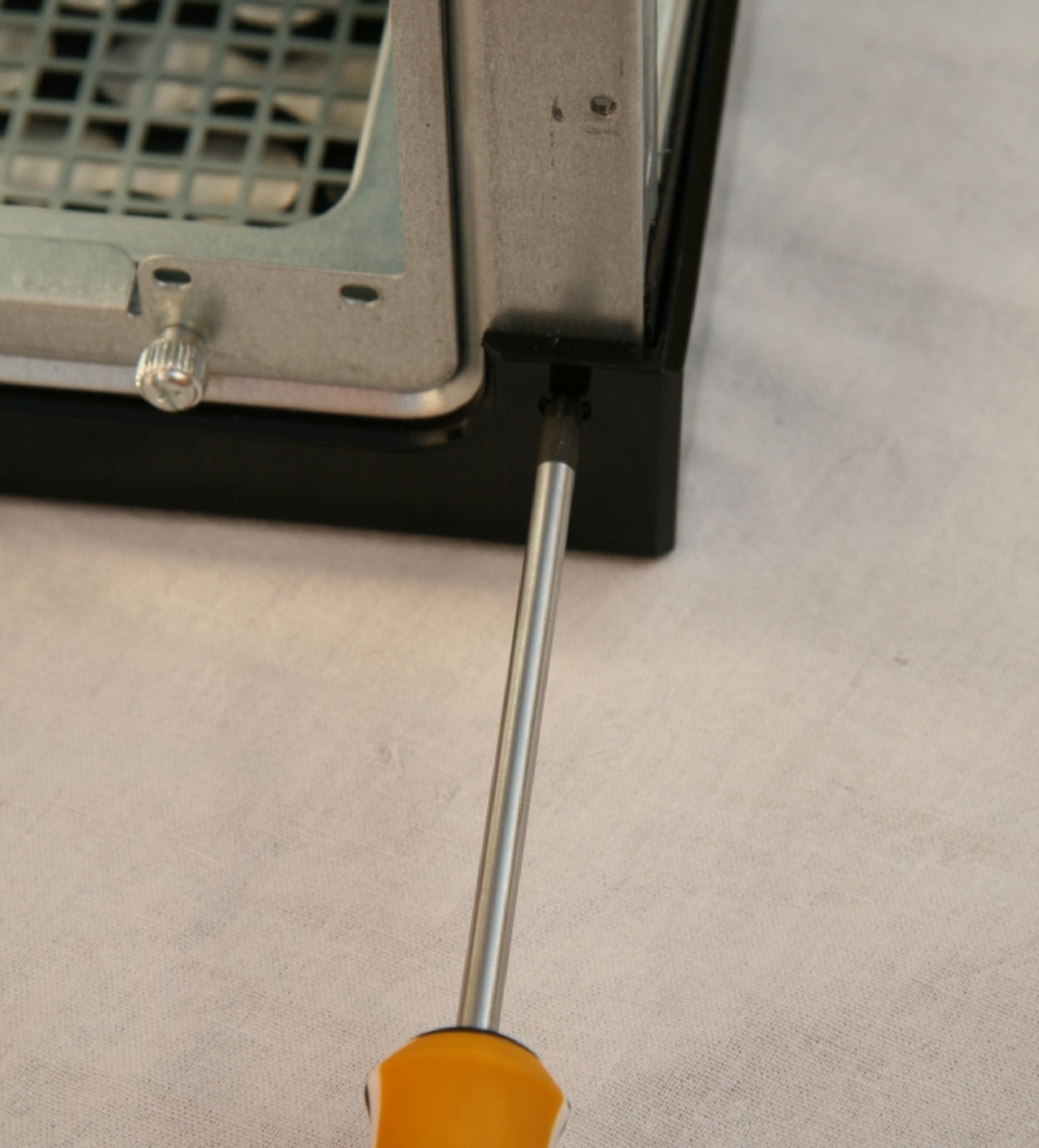

For å komme til og installere vifter i kabinettets bunnparti, må man skru ut totalt fire skruer. To av disse sitter i kabinettets bakre del.

To av skruene sitter i kabinettets fremre del.

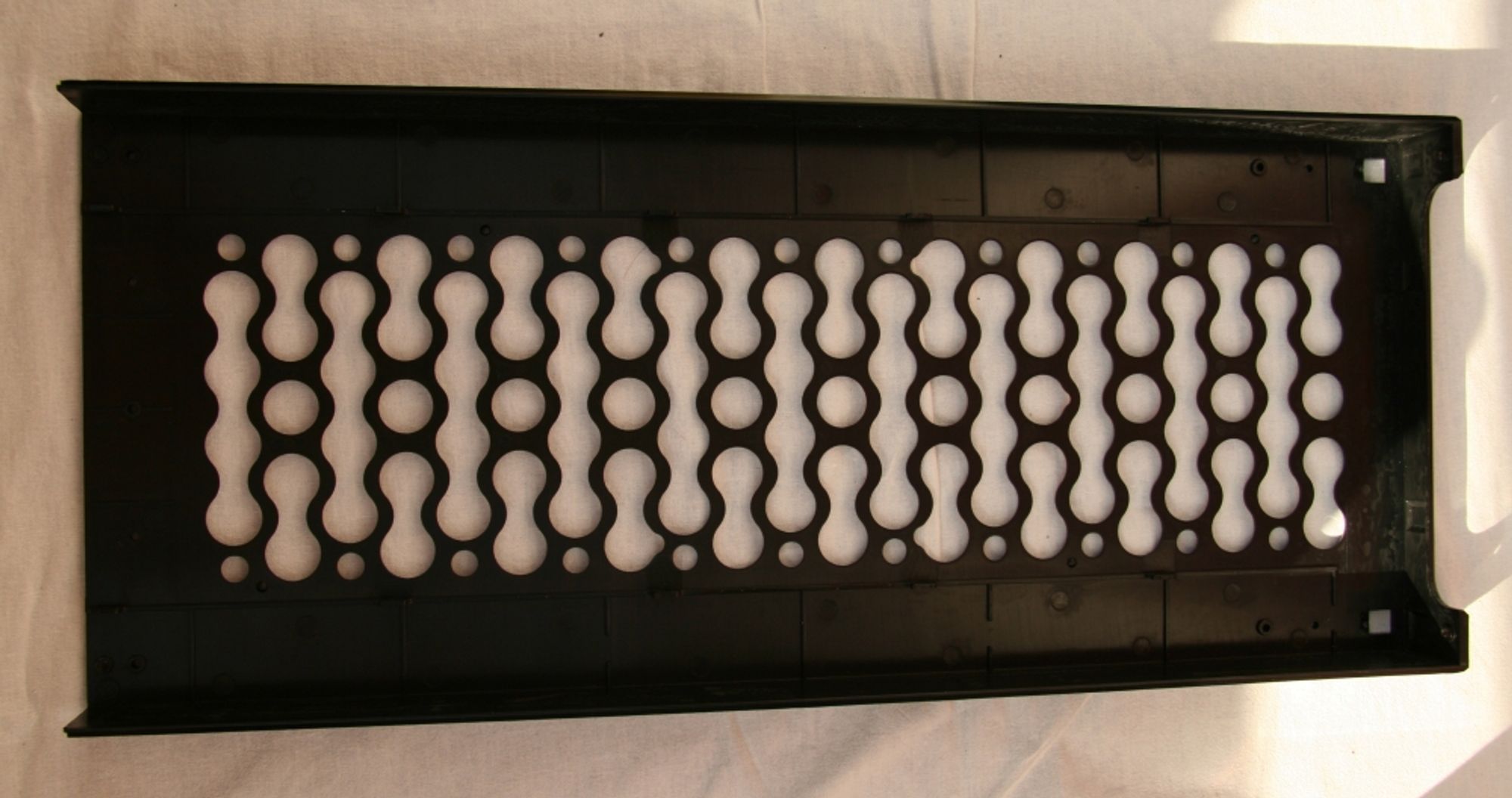

Det samme gjelder for gulvpartiet. Til tross for sin konstruksjon i plast, føles det stabilt.

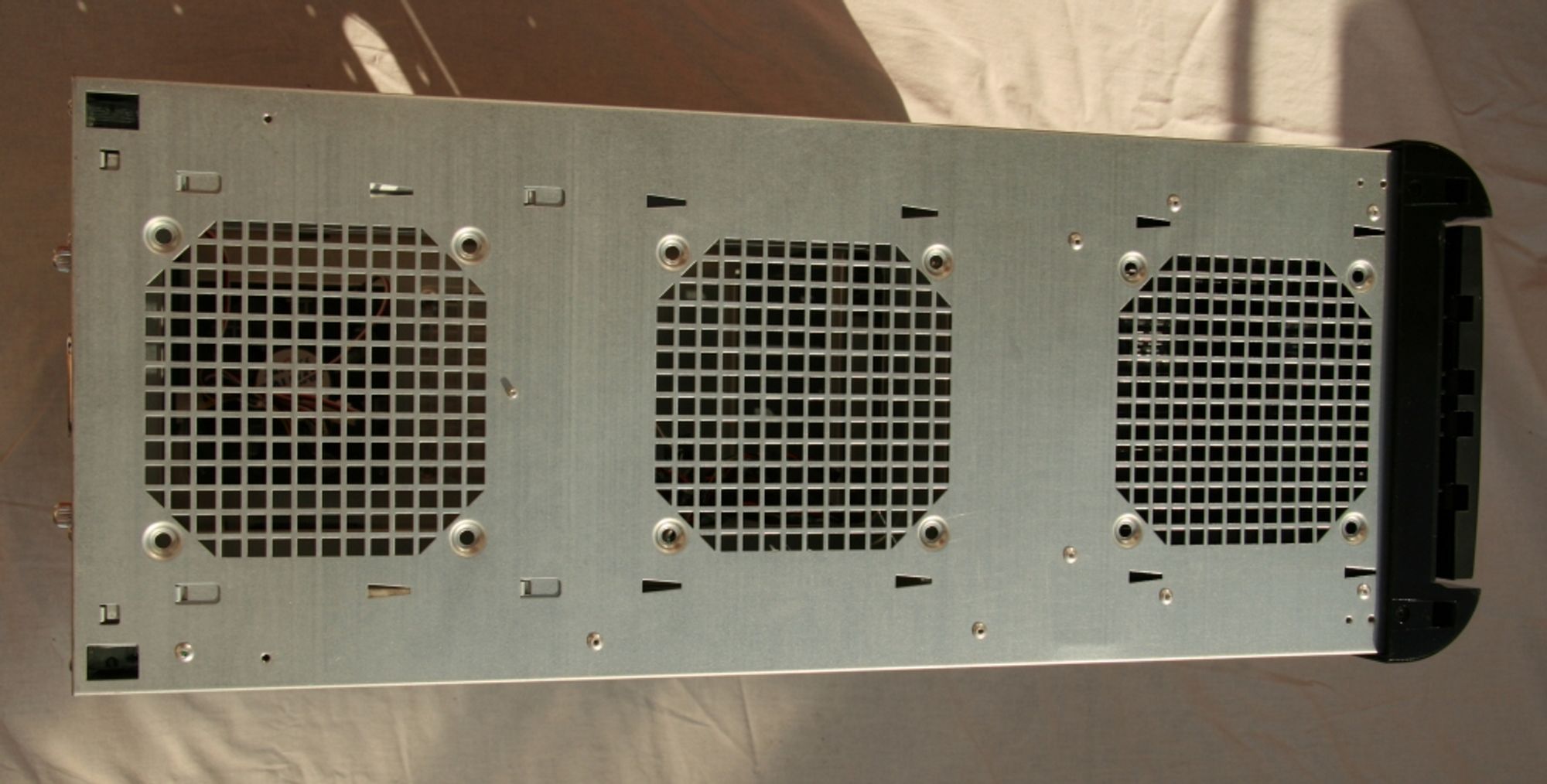

Som tidligere nevnt er den fremre av vifteplassene ingen vifteplass, men bare en ventilasjonsåpning for harddiskene.

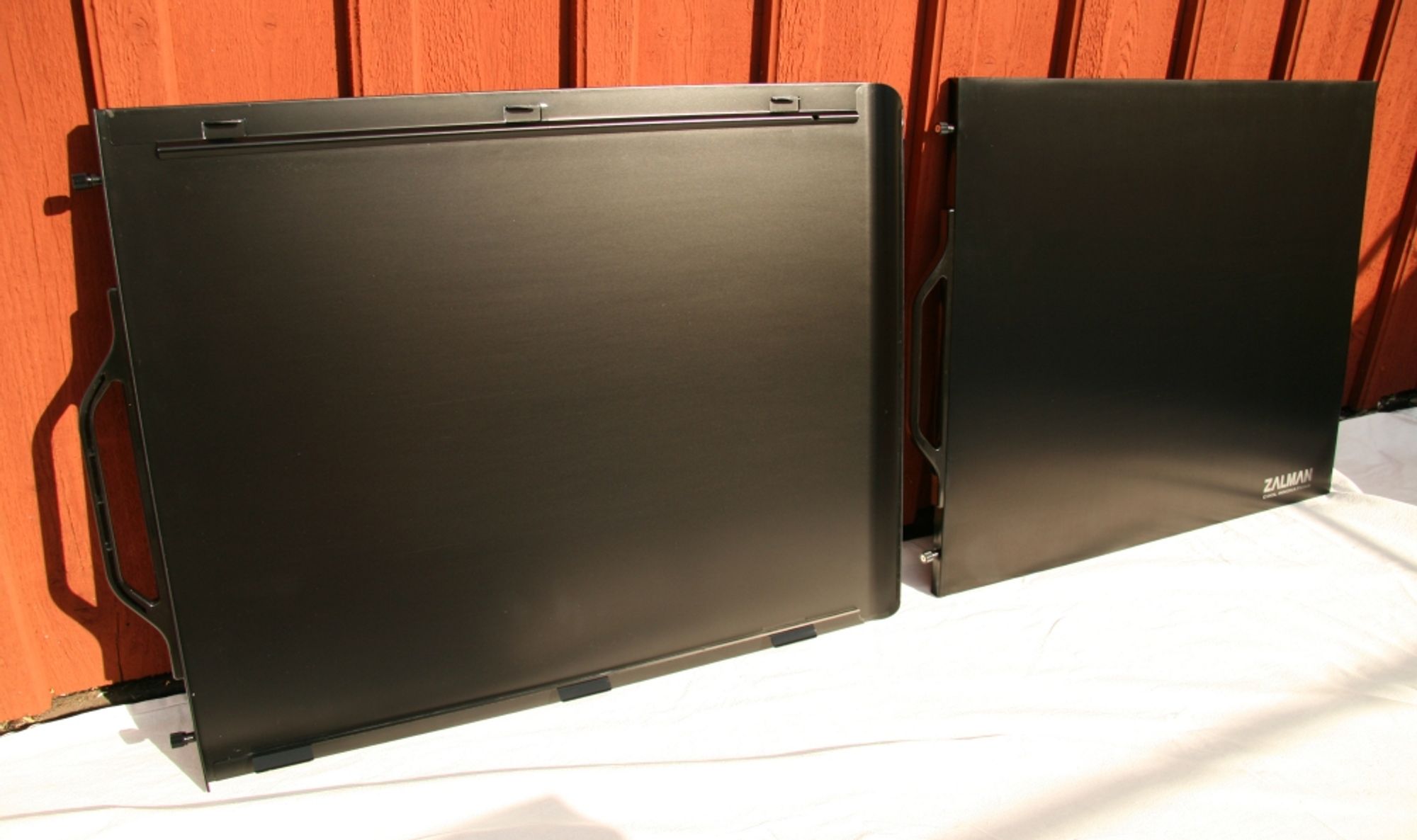

Begge sideplatene er altså laget i aluminium. De er ikke de tykkeste i sitt slag, men føles likevel solide.

Side 7: Testsystem og montering

Testsystem og montering

Maskinvaren som ble brukt i testsystemet var følgende:

• Intel Core 2 Duo E4300 ES
• MSI P35 Neo Combo
• A-Data 2048 MB PC6400
• BFG Geforce 9600 GT OC
• Western Digital Raptor 36,7 GB
• LG DRD-8160B
• OCZ Modstream 520 W

Prosessorkjøleren som ble brukt var standardkjøleren for Core 2 Extreme QX9650 fra Intel. Viften på denne prosessorkjøleren kan kjøres i både høy og lav hastighet. Under testen ble den kjørt i lav hastighet for å ikke forstyrre mer enn nødvendig da kabinettets lydnivå ble vurdert.

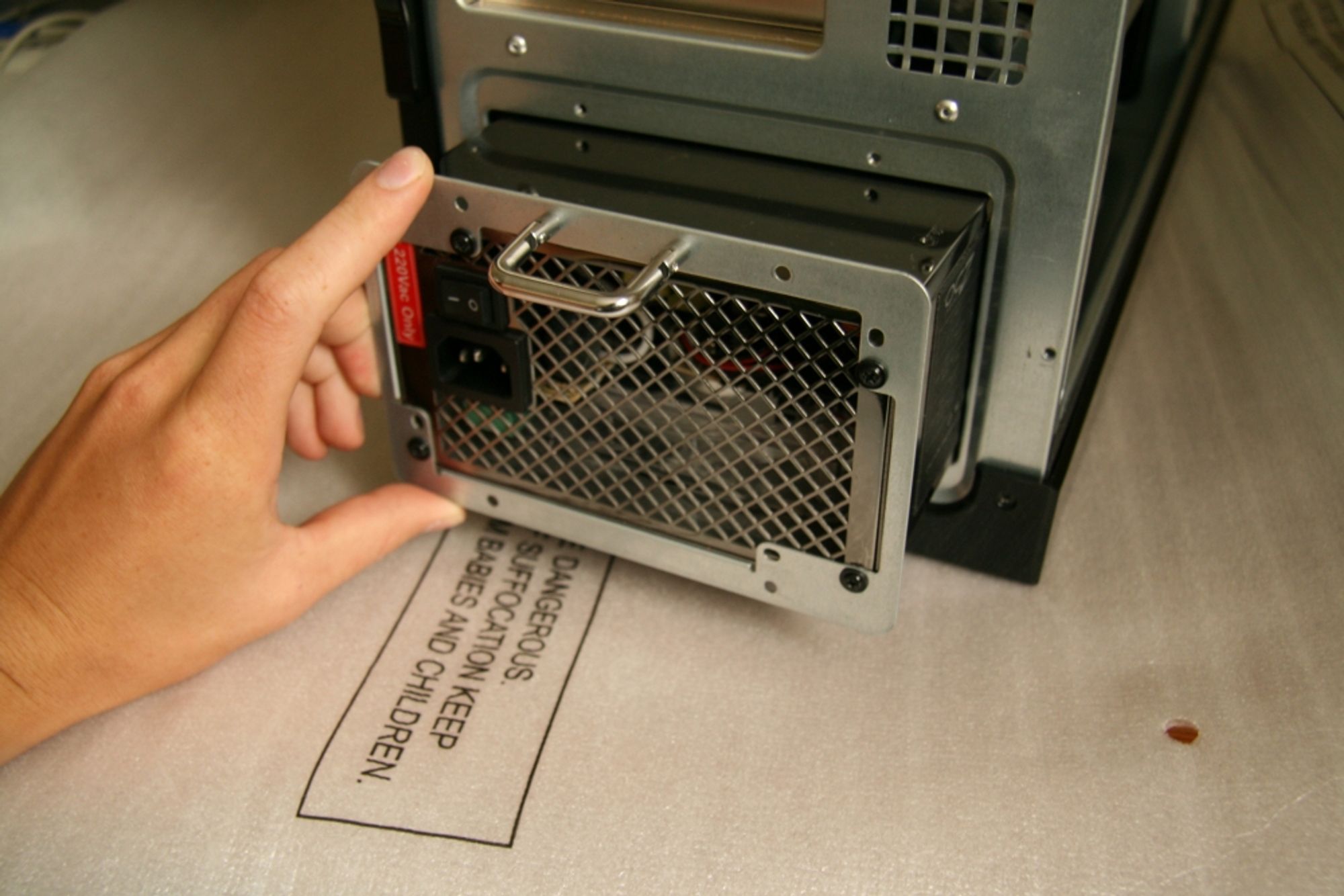

Strømforsyningen monteres først til sin monteringsplate, og skyves siden på plass. Monteringsplaten festes deretter i kabinettet med fire skruer.

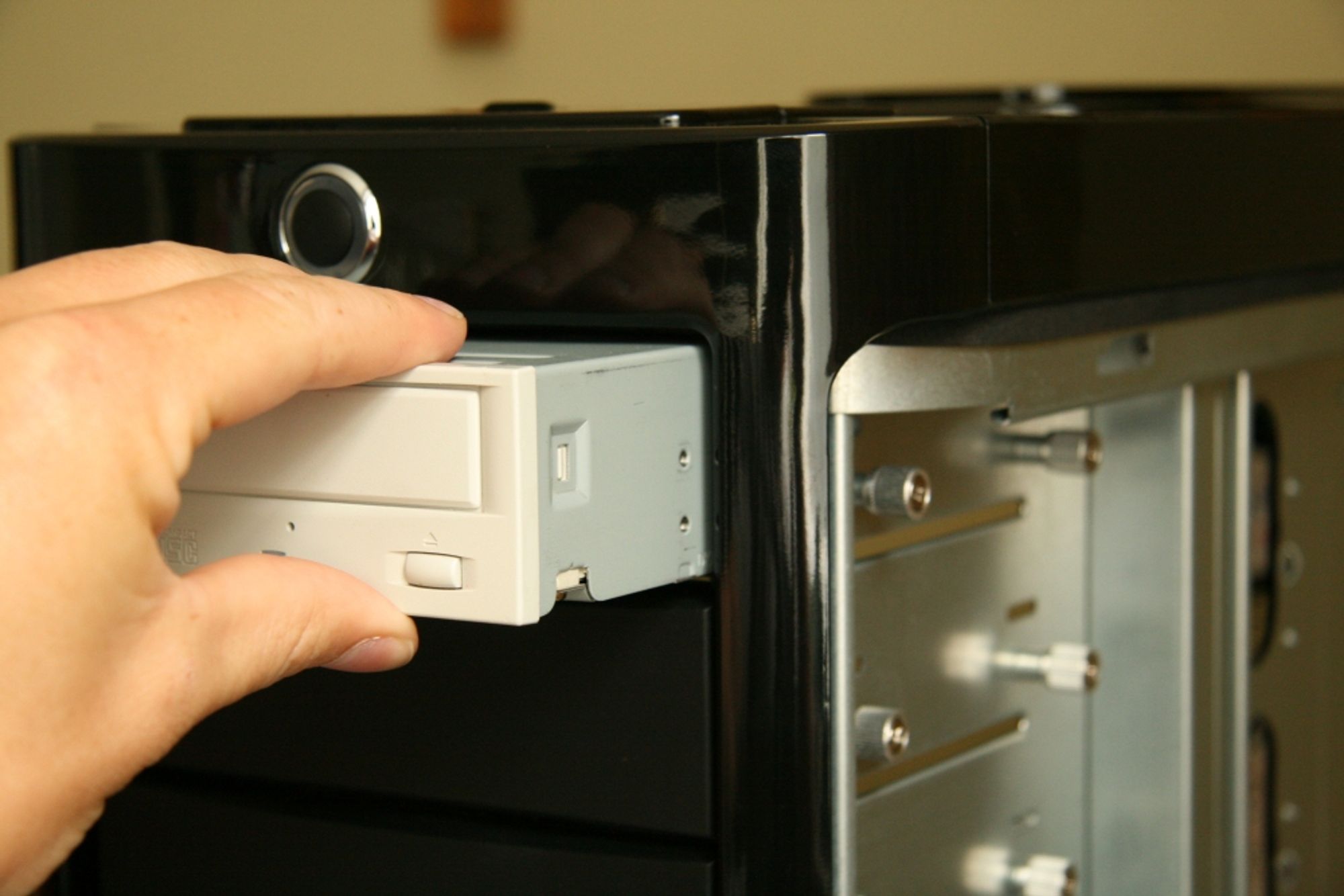

5,25-tommersenheten, i dette tilfellest en DVD-leser, skyves på plass og festes så med fire tommeskruer, to på hver side.

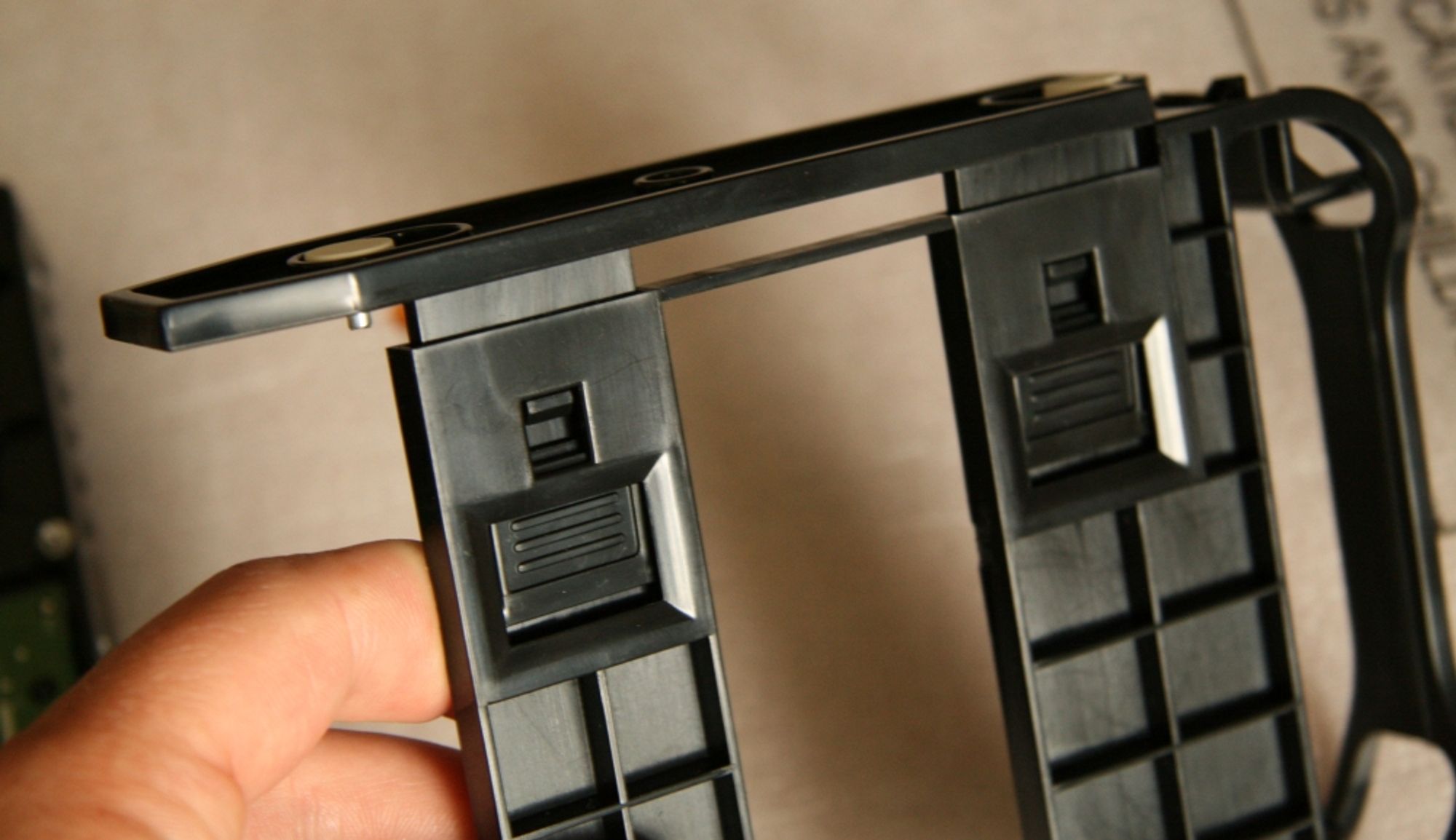

Ved å trykke ned to knapper på harddiskrammen, skyves den ene siden ut og muliggjør installasjon av en harddisk.

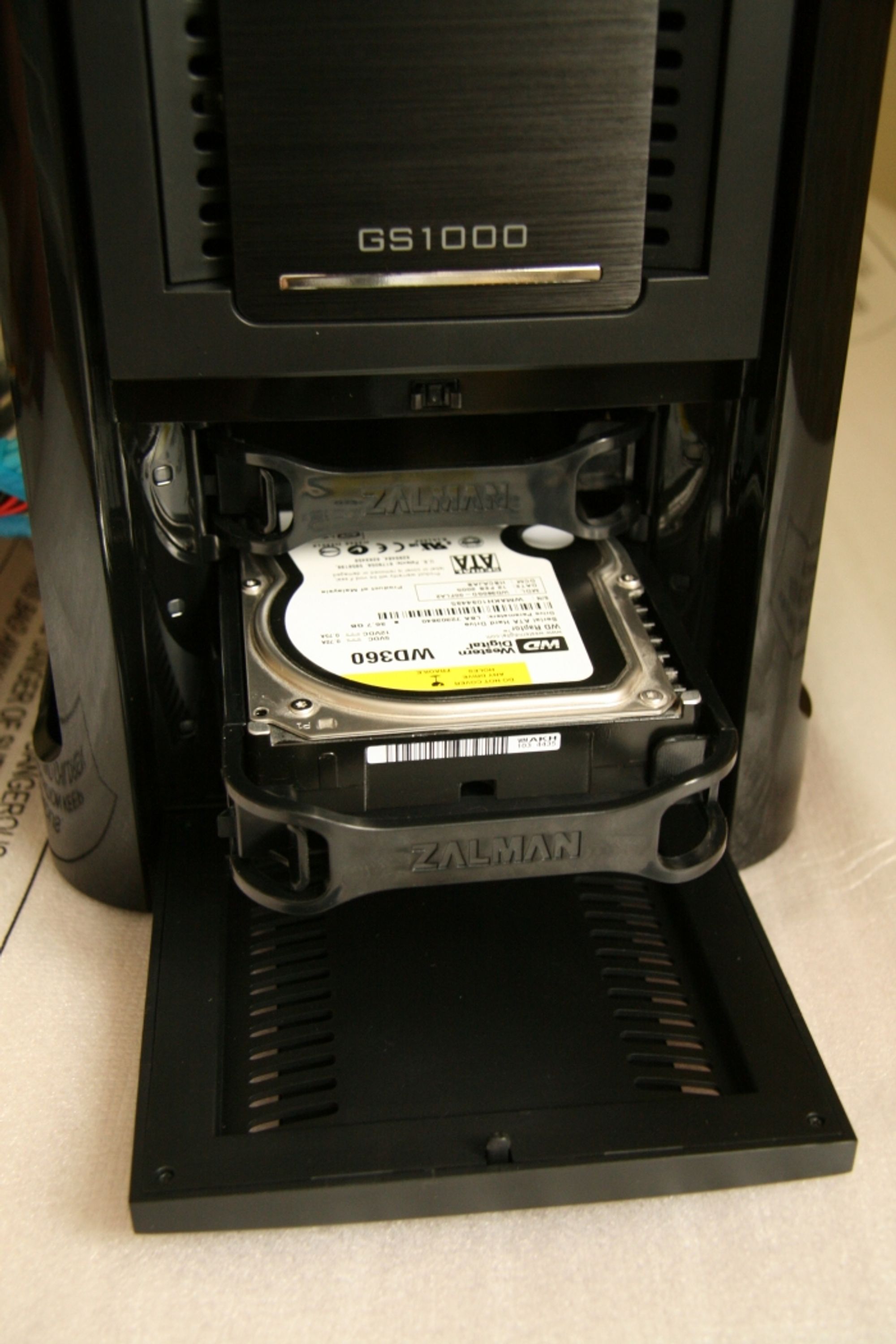

Harddisken skyves deretter enkelt inn i kabinettet slik at den kobles til kontaktene på kretskortet.

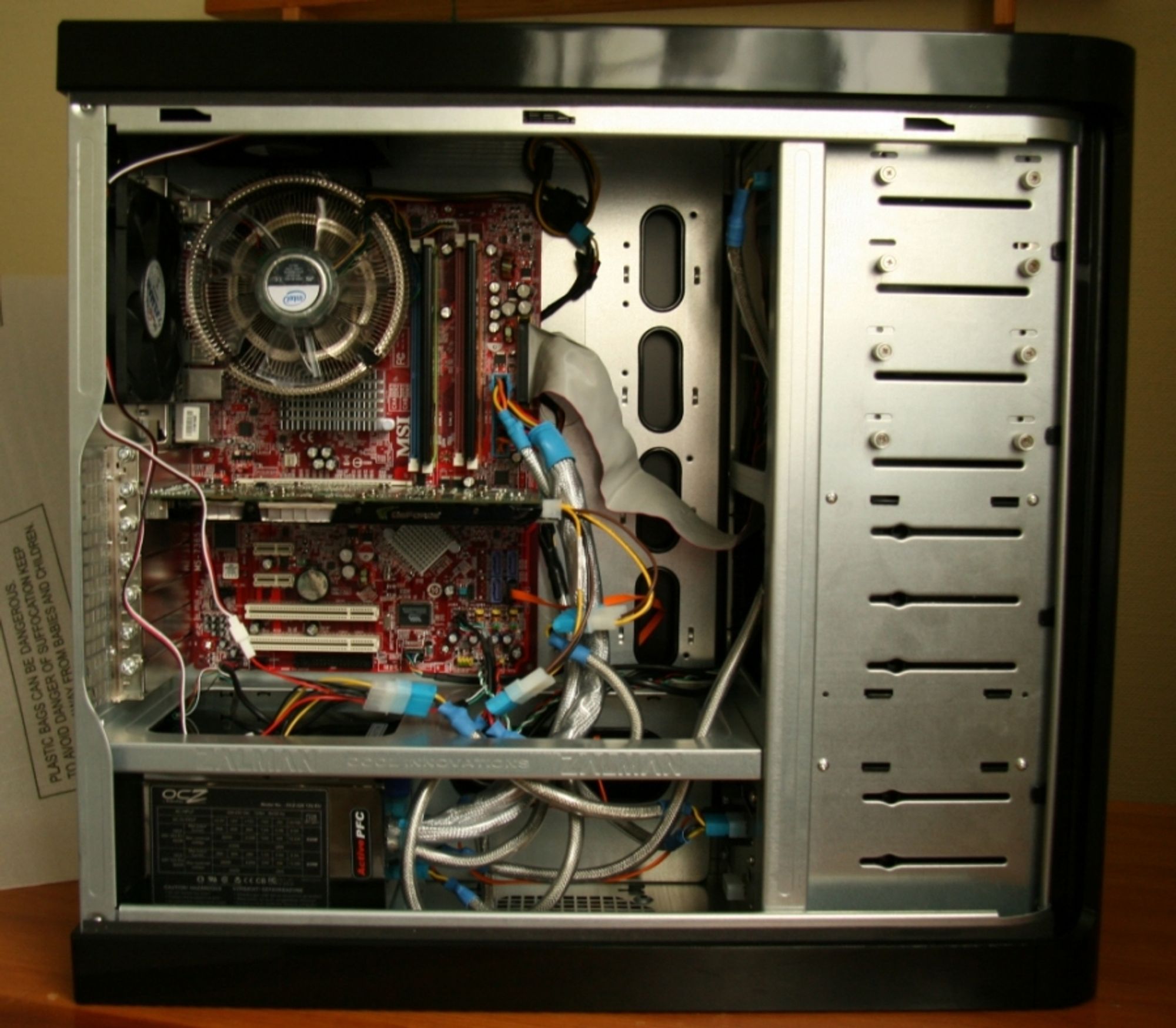

Slik så vårt testsystem ut da alle komponenter var installert. Da kablene til strømforsyningen var noe korte, var det vanskelig å utnytte hullene i hovedkortplaten for kabeldraging.

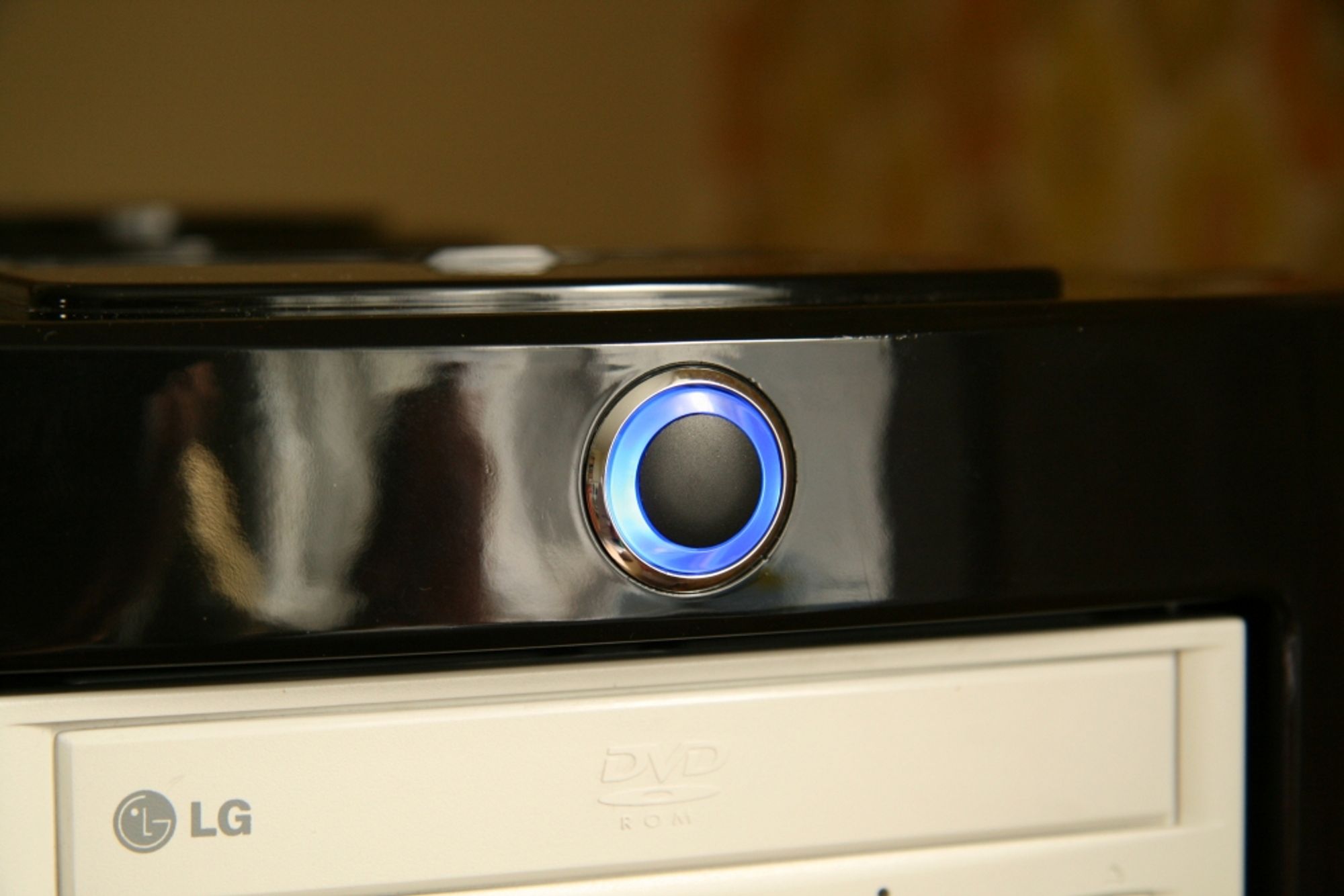

Her ser vi hvordan området rundt startknappen lyser i blått når maskinen er i gang.

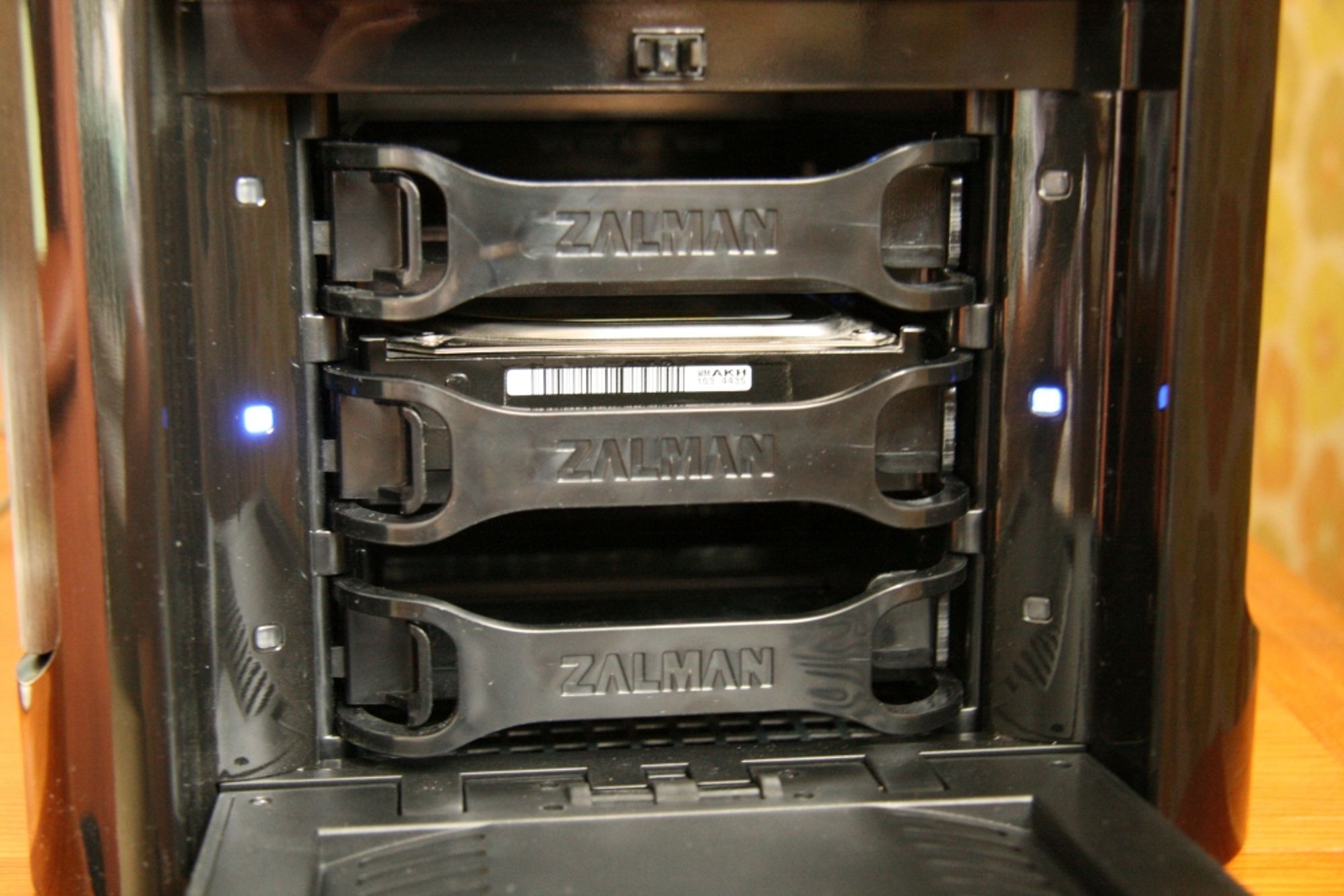

Det lyser til og med på hver side av den tilkoblede harddisken.

Side 8: Lydnivå

Lydnivå

Siden det ikke fantes måleinstrumenter tilgjengelig, vil kun undertegnedes subjektive vurdering fremheves i denne testen.

Ettersom det var mulig å koble de to viftene til to ulike spenninger, testet vi også begge to. Ved leveranse er viftene koblet til den laveste spenningen, og har således en lavere hastighet. Lydnivået ved denne hastigheten var helt akseptabel, uten forstyrrende støy.

Da vi deretter koblet viftene til den høyere spenningen, ble lydbildet forandret drastisk: Fra nokså normal viftebrus til jetmotor. Det mest forstyrrende var ikke lyden av en høylytt vifte i seg selv, men det faktum at vi kunne høre hvordan de stansede viftegitrene tok imot luften.

Bedre viftegitter hadde virkelig vært å foretrekke, spesielt til et kabinett i denne prisklassen. Om viftene kjøres på den lavere hastigheten er lydnivået helt akseptabelt.

Når det gjelder vibrasjoner fra harddisken kunne ingen forstyrrende lyd høres, heller ingen ulyd fra sideplatene. Her har Zalman lykkes med sine gummilister langs kabinettet. Vibrerende aluminiumsplater pleier ofte å være en forstyrrende faktor hos kabinetter utstyrt med disse.

For å oppsummere kan vi si at Zalman GS1000 er et nokså normalt kabinett når det kommer til lydnivå: Verken stille eller spesielt høylytt i standardutførelse. Bedre viftegitter og på visse steder fravær av slike, hadde ikke vært å forakte.

Temperaturer

For å belaste prosessoren brukte vi Prime95 versjon 25.6, Programmets stresstest ble kjørt i omtrent 60 minutter. Deretter ble temperaturen avlest med Core Temp 0.96.1. For å belaste harddisken kjørte vi Winstress 1.5 på denne i en time. Temperaturen ble deretter avlest med HD Tune 2.54.

Grafikkortet ble belastet ved hjelp av programmet 3Dmark06. Fem komplette runder ble kjørt før temperaturen ble avlest i Nvidias Ntune-programvare. Temperaturen i kabinettet ble målt da prosessoren og grafikkortet hadde vært under belastning omtrent en time. Med "lav belastning" menes det at systemet ikke ble belastet med andre tråder enn de Windows XP bruker.

Som referanse har vi brukt Lancool Metal Boned K10, Antec Three Hundred samt Lian Li PC-P60. Romtemperaturen lå konstant på 25 grader Celsius under hele testen.

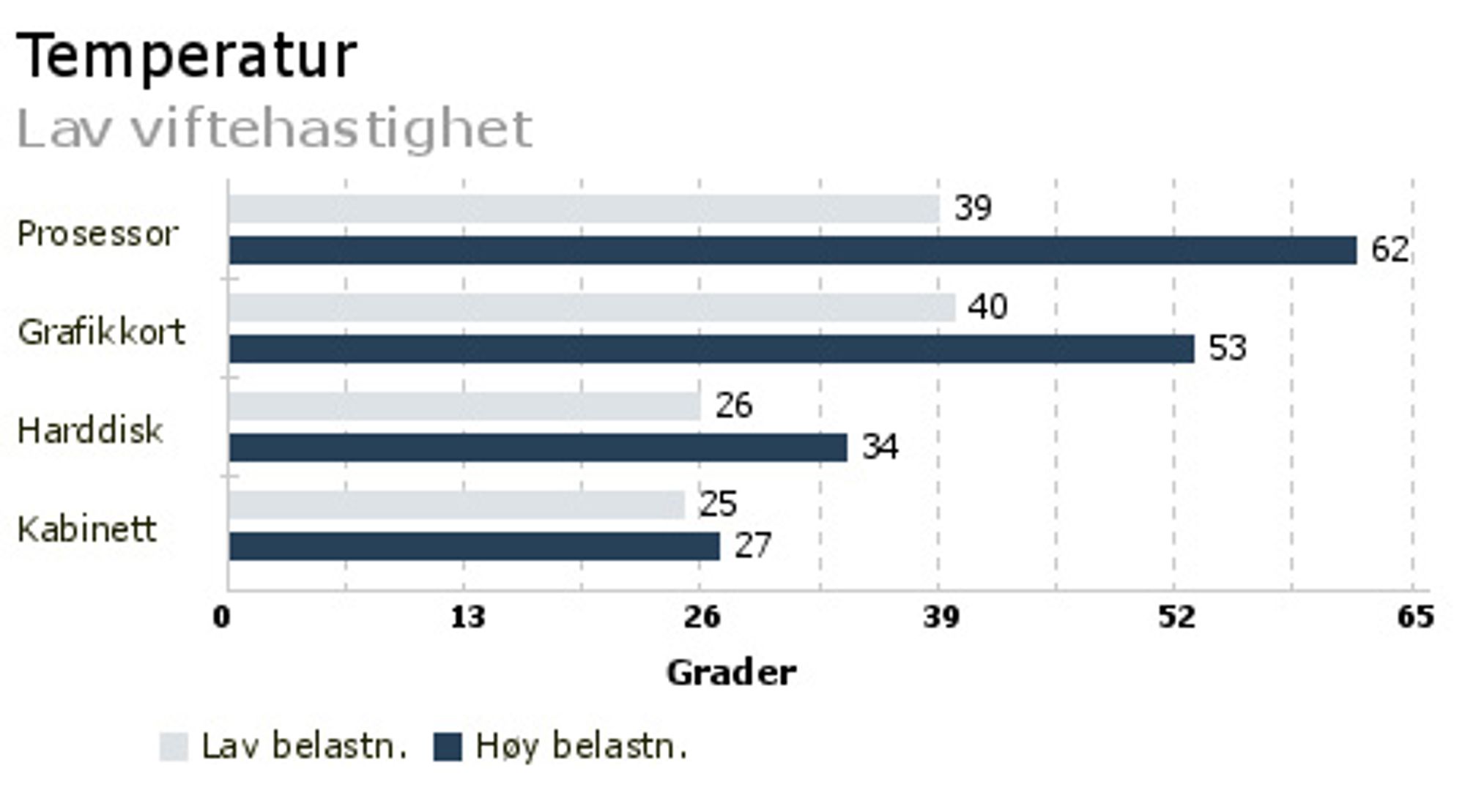

Da viftene roterte med den lavere viftehastigheten, holdt temperaturen seg på et akseptabelt nivå.

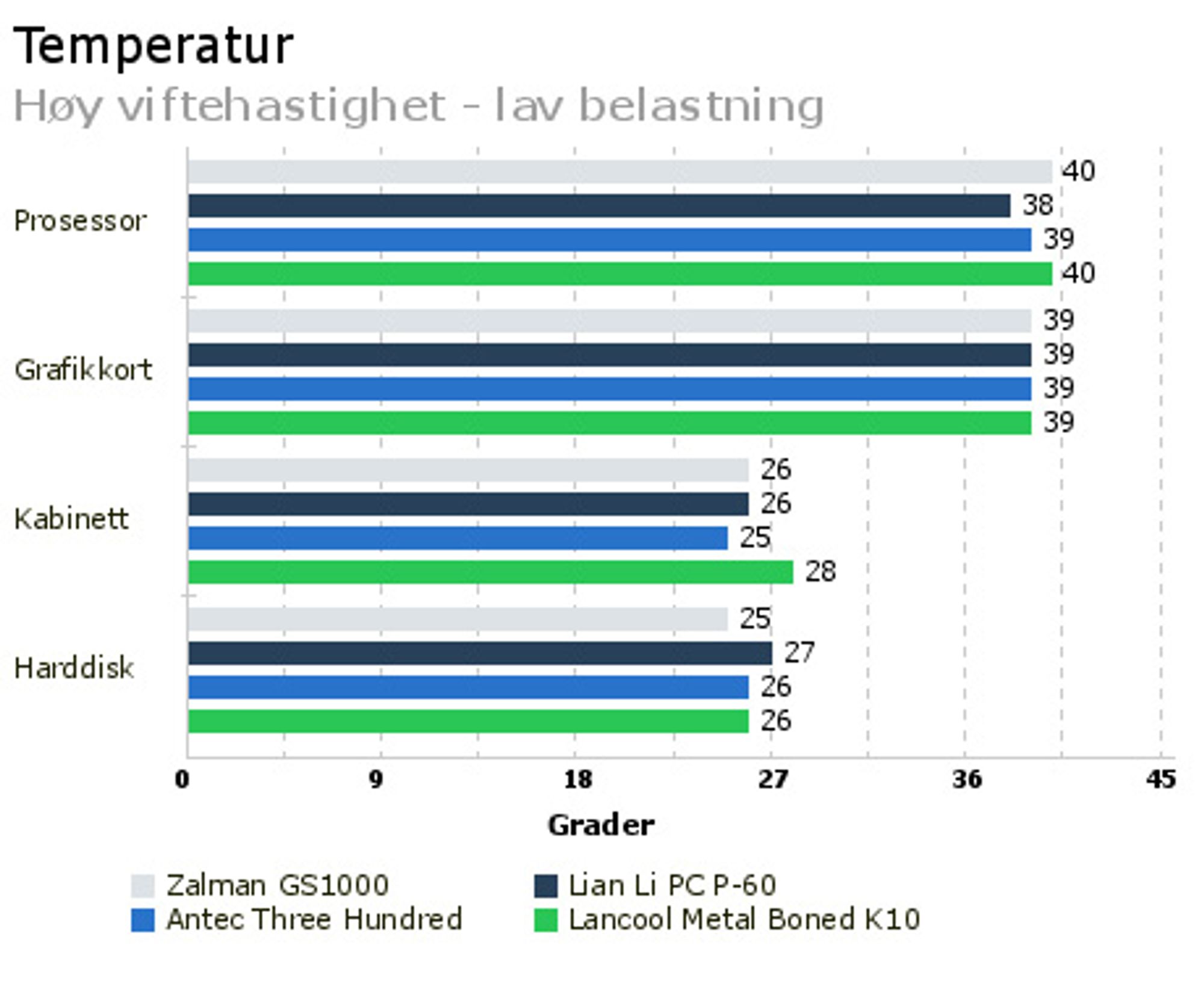

Når vi går videre og ser på diagrammet for høy viftehastighet og lav belastning, ser vi at forskjellen i temperatur er høyst marginal. Det er høyst noen grader forskjell mellom høy og lav viftehastighet. Når vi sammenlikner med øvrige konkurrenter i testen, er det vanskelig å trekke en konklusjon. Alle presterer like godt, og forskjellene er marginale.

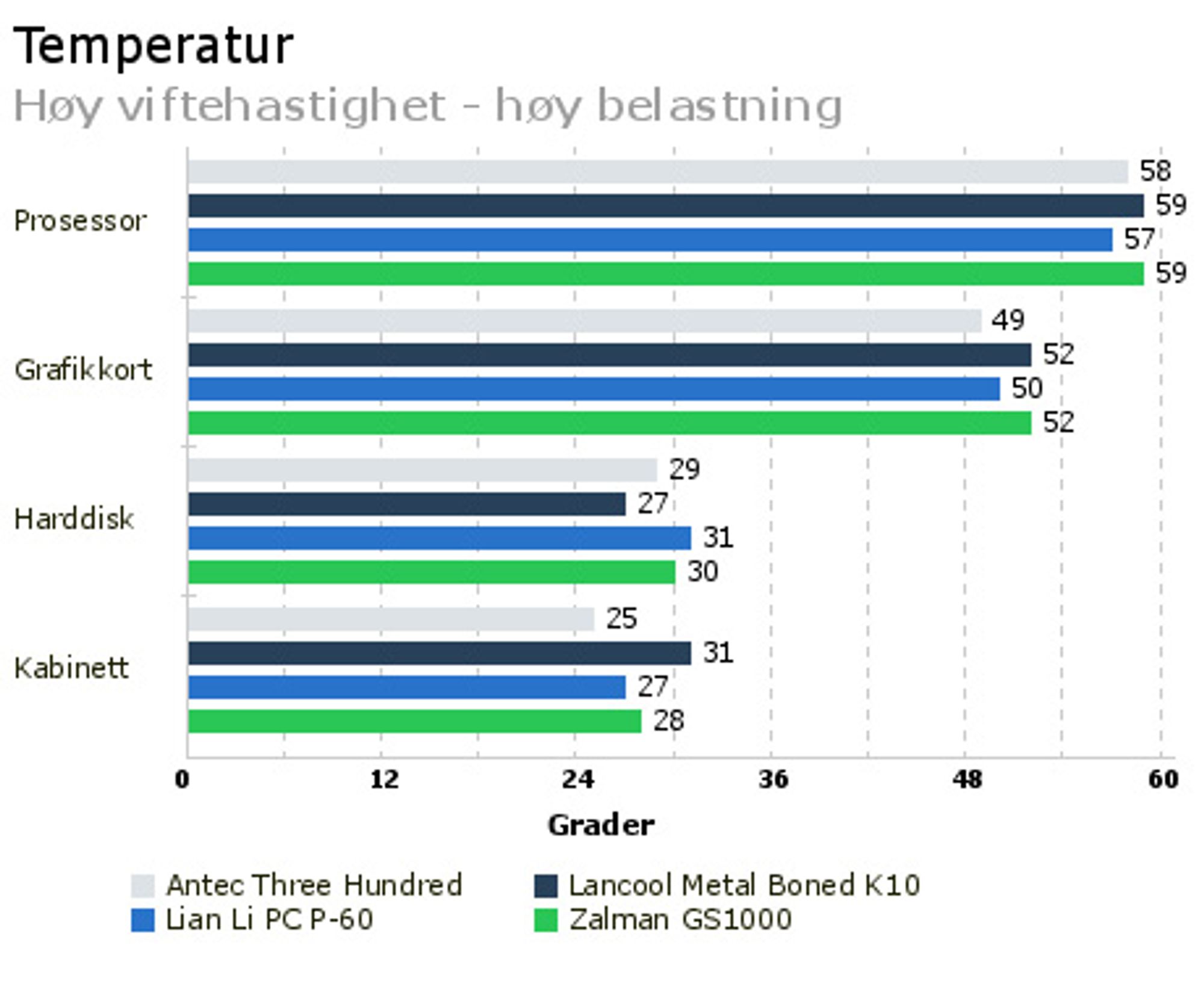

Når systemet belastes ser vi en litt tydeligere forskjell mellom lav og høy viftehastighet. Både prosessor og grafikkort har en noe lavere temperatur. Det dreier seg imidlertid fortsatt opp forskjeller på maksimum et par grader. Til og med her yter GS1000 stort sett likt som sine konkurrenter.

Side 9: Konklusjon

Konklusjon

Zalman er langt ifra nye på markedet, og har lenge puslet med kabinetter og kjøling. Selskapet har ofte vært i forkant når det gjelder innovasjon og nyskapning. Med GS1000 introduserer Zalman hot swap for oss brukere. Dette er som tidligere nevnt en nokså ny funksjon, selv om andre produsenter også har presentert liknende produkter. Det bør imidlertid nevnes at hot swap er ikke uvanlig når det gjelder tjenerkabinetter; her er det mer en regel enn et unntak.

Behøver vi da denne funksjonen? Ja, for de som ofte bytter harddisker i maskinen eller bruker en harddisk på samme måte som USB-minne, er funksjonen helt klart nødvendig. Hot swap gjør det også enkelt å vedlikeholde et oppsett med harddisker på RAID-nivå. Om én går i stykker, er det enkelt å sette inn en ny. Hos GS1000 fungerer også hot swap-funksjonen godt. Det vi imidlertid spør oss selv om er om det ikke er litt vel merkelig av Zalman å bare støtte hot swap på tre av seks plasser.

Foruten hot swap, har GS1000 ikke spesielt mange funksjoner å bli begeistret over. 5,25-tommersenhetene monteres uten verktøy med tommeskruer, og kabinettet er utstyrt med åpninger for vannkjøling – dette er imidlertid langt fra nyheter innenfor bransjen. Når det gjelder byggekvalitet og design har Zalman lykkes godt med tanke på materialvalget. Rammen i stål føles svært solid, og delene i plast føles stabile på tross av materialet. Sideplatene i aluminium er langt ifra like tykke som de hos Fatal1ty FC-ZE1, men vibrerer ikke mer for det.

Mens vi er på designen, bør det også nevnes at tilbudet av I/O-porter er temmelig dårlig hvis vi tar prisen på kabinettet med i betraktningen. Det at det bare følger med to 120-millimetersvifter virker også litt gnient. Til vårt testsystem holdt de, men det er klart at varmere komponenter og flere harddisker har et annet kjølingsbehov. Når det gjelder lydnivået er GS1000 middelmådig. Det finnes både stillere og med høylytte kabinetter på markedet. Det samlede inntrykket av lydnivået er i hvert fall godkjent.

For å konkludere kan vi si at Zalman har lykkes godt med hot swap-funksjonen sin, selv om det kan virke snålt med støtte for kun tre enheter. Utenom hot swap er det vanskelig å se noe revolusjonerende egenskaper som gjør at SG1000 stikker seg ut av mengden. GS1000 har det konkurrentene har, men ikke så mye mer. Er du på leting etter et kabinett med hot swap og som i tillegg ser bra ut, kan GS1000 passe godt.

+  Hot swap
+  God kvalitet
+  God kjøling

-  Hot swap på kun tre plasser
-  Ingen ekstern SATA på I/O-paneletd
-  Unødvendige viftegittere stanset ut av stålplatene
