Side 1: Introduksjon

Det tyske selskapet Maxpoint selger et hav av egenproduserte merker i flere segmenter. Tagan er en av flere strømforsyningsprodusenter de står bak. Det er ikke lenge siden vi så på Tagan Piperock, en enhet som kom relativt godt ut fra vår testbenk.

Tagan har blitt prisbelønnet av mange, og de var lenge sett på som ett av de bedre merkene ute på det enorme strømforsyningsmarkedet. I dag skal vi ta en titt på Superrock-serien. Dette er lillebrødrene til Piperock som vi tidligere har testet.

Superrock leveres i den samme størrelsesordenen som Piperock, det er snakk om henholdsvis 580 W, 680 W, 780 W og 880 W. I dag er det ikke den kvasseste enheten som står på vår testbenk, men heller den versjonen som passer best for mannen på gata. La oss se hva enheten med 680 Watt på lager kan tilby!

Takk til Maxpoint som sendte produktet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

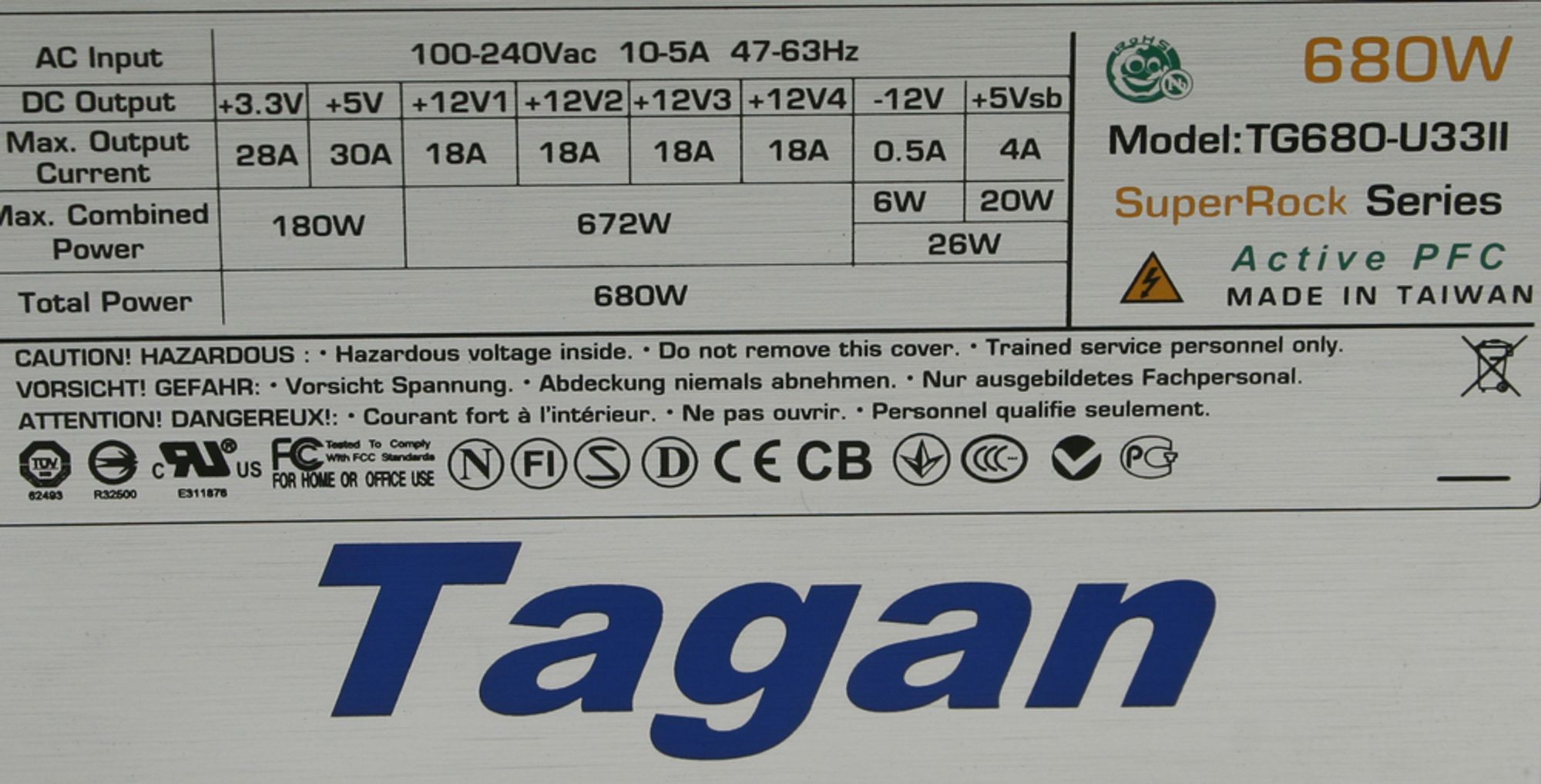

Tagan Superrock TG680-U33
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 160 mm

DC ut

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	28 A	30 A	18 A	18 A	18 A	18 A	0,5 A	4 A
Totalt Effekt Ut	180 W		672 W				6 W	20 W
	680 W

Superock leveres med fire individuelle +12 V-linjer. Dette er ikke unormalt, men vi forestrekker fortsatt en helt alenestående linje, selv om det til dels motstrider ATX-standarden. Ut fra disse fire linjene kan du hente så godt som all effekten strømforsyningen tilbyr, noe som definitivt er en fordel med tanke på at det meste av komponenter i maskinen din trekker strøm herfra.

Vi legger også merke til at strømforsyningen har en relativt kraftig + Vsb-linje. I praksis brukes ikke denne til stort, men den er alltid aktiv. Utgangen er dermed ideell om du har et hovedkort som tilbyr flere USB-porter med konstant strømtilgang.

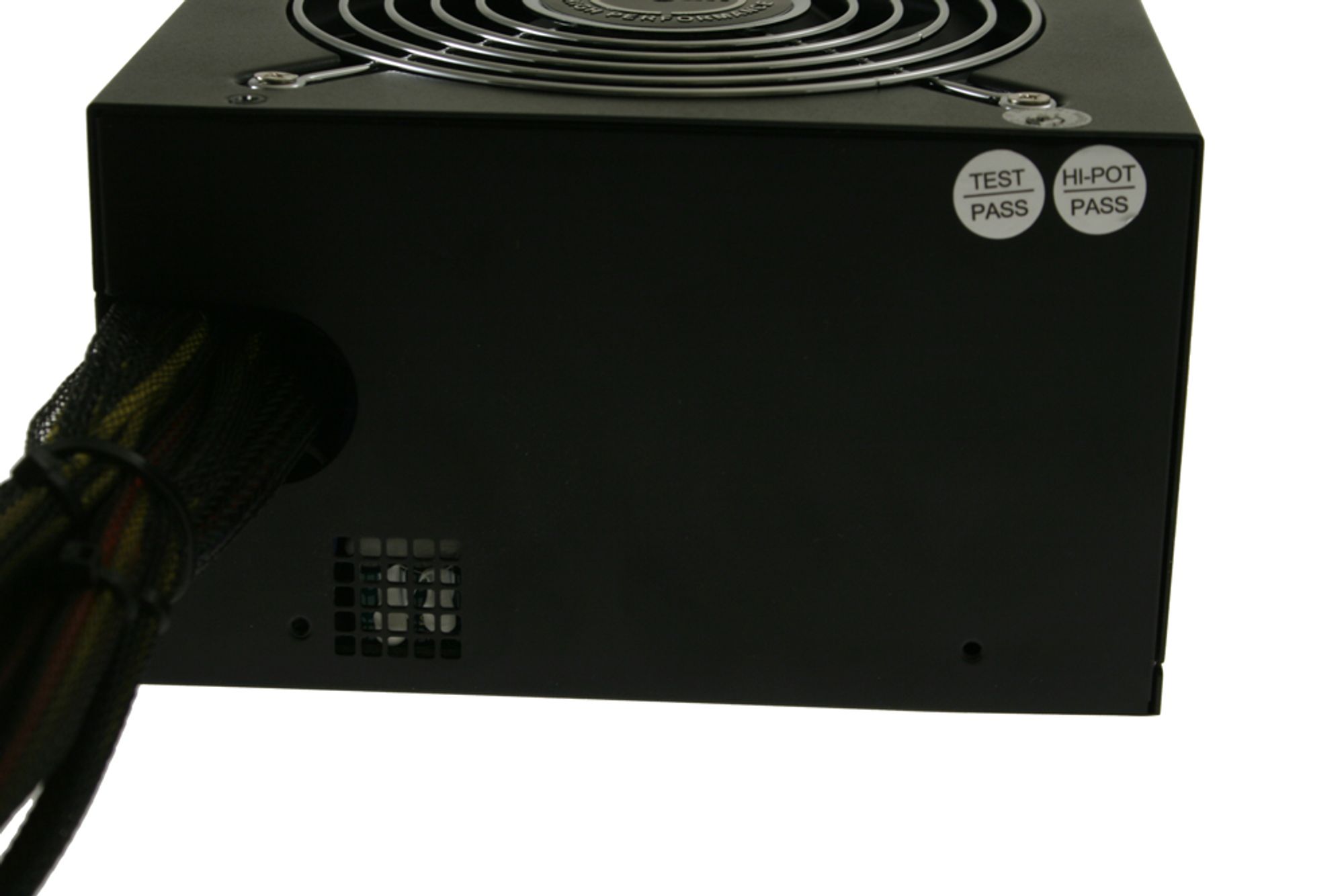

Strømforsyningen er ikke modulær på noen måte, alt av kabler stikker ut på baksiden i et solid kaos. Det er mange kabler, de er lange og det er mange kontakter påkoblet. Om det er noe vi virkelig skulle ha ønsket oss ved denne enheten så er det modulære kabler. Har du et kabinett som er mindre enn fulltower, bør du forbedre deg på en skikkelig ryddejobb når enheten installeres.

En nærmere titt

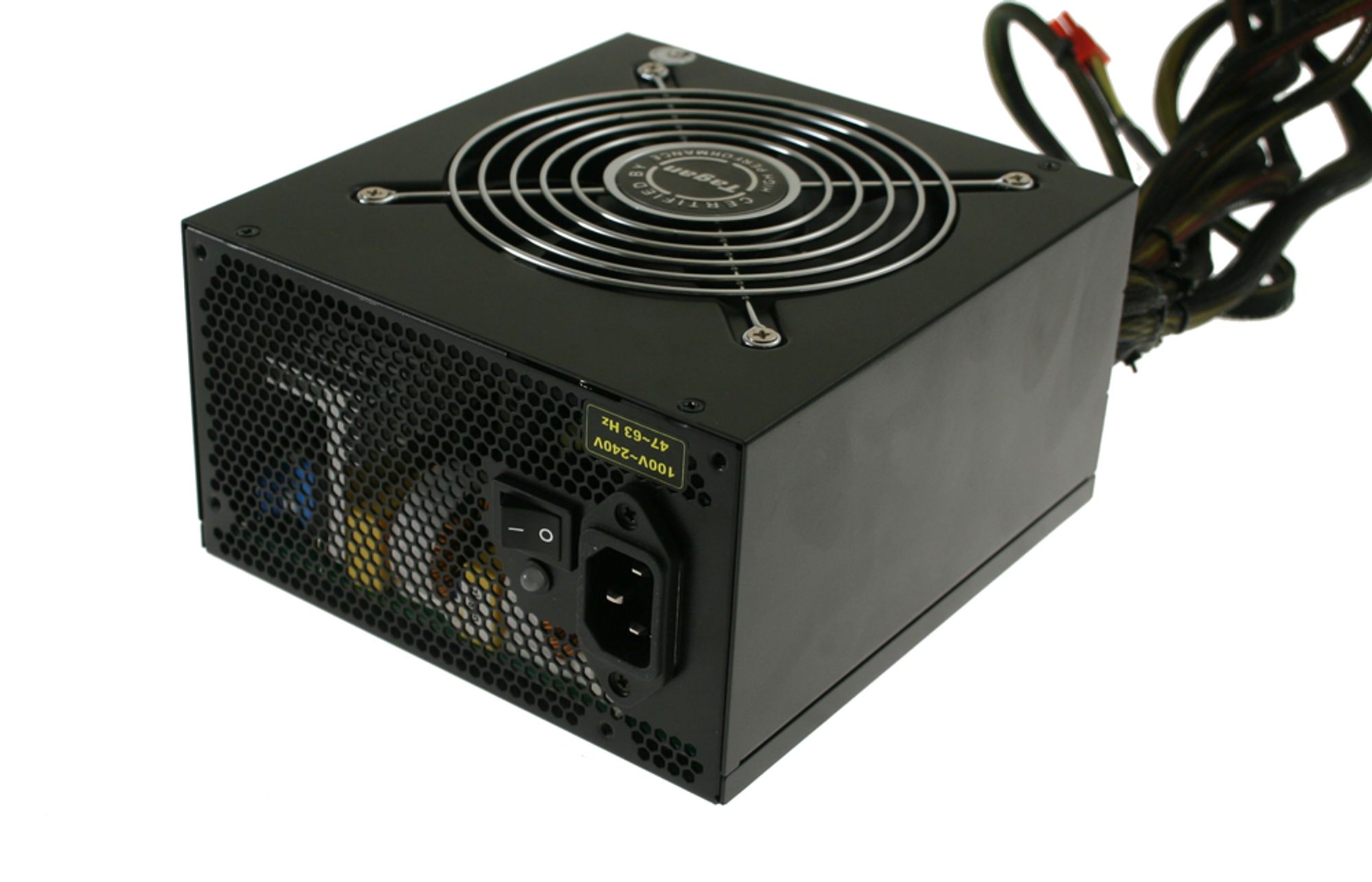

Strømforsyningen blir levert i en enkel og fin eske, som selvsagt er fylt med grafikk som har temmelig lite med innholdet å gjøre. Samtidig finner vi også litt nyttig informasjon, og sammen med manualen på innsiden skulle du ha lite å lure på. Innholdet ligger godt pakket i stiv skumplast, papp og vanlig plast.

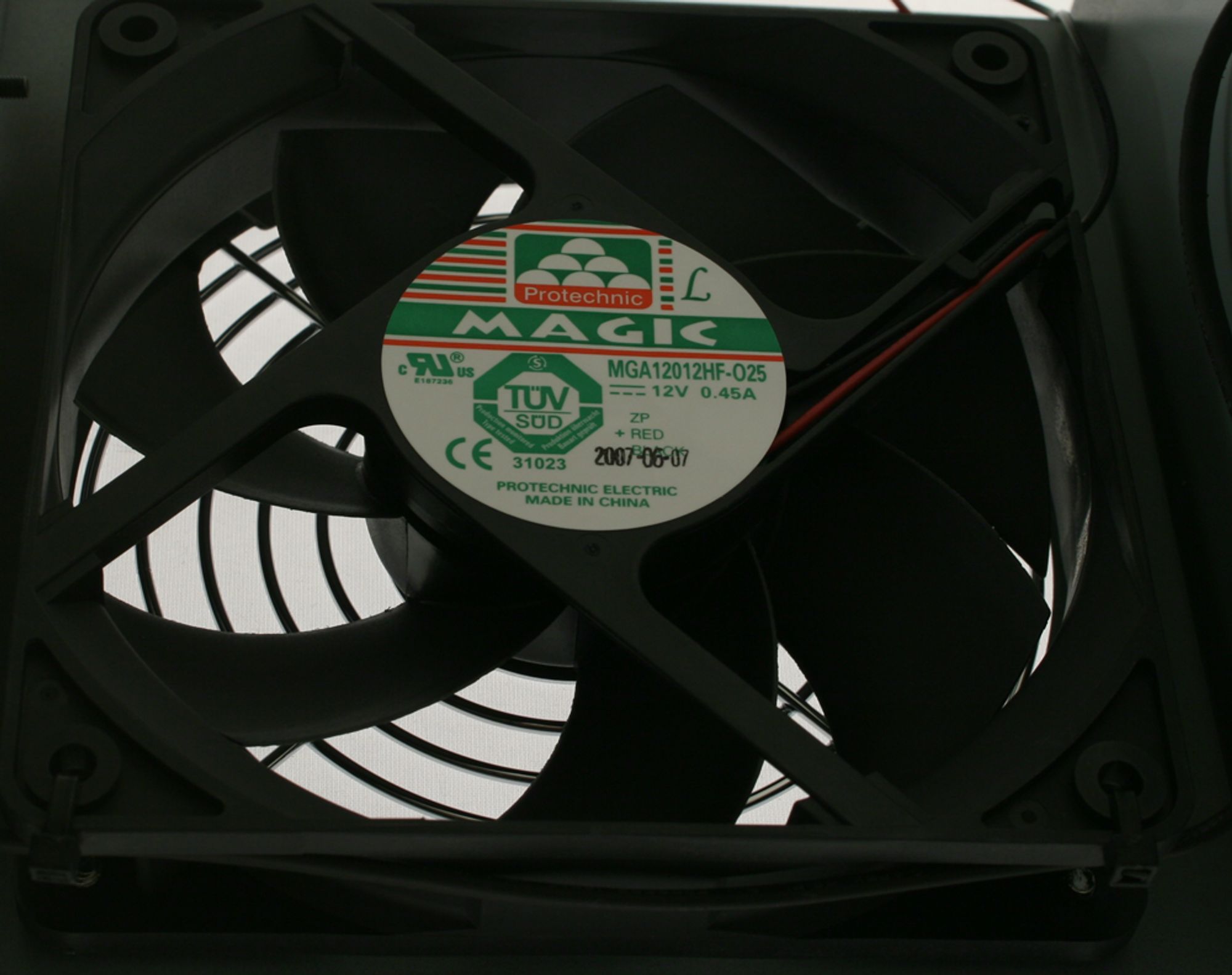

Viften er produsert av Protechnic Magic, et merke vi har støtt på et par ganger tidligere. Noen unike opplysninger om viften ligger tungt begravet, men at den trekker 0,45 A og kan spinne med et turtall på rett over 1200 RPM tilsier at det er snakk om en normal modell. Strømforsyningen har fått diverse akkrediteringer som tilsier at den ikke burde bli spesielt varm. Selv om dette ikke er et teknisk godt grunnlag for å påstå stort, tror vi basert på erfaring at enheten vil være stillegående.

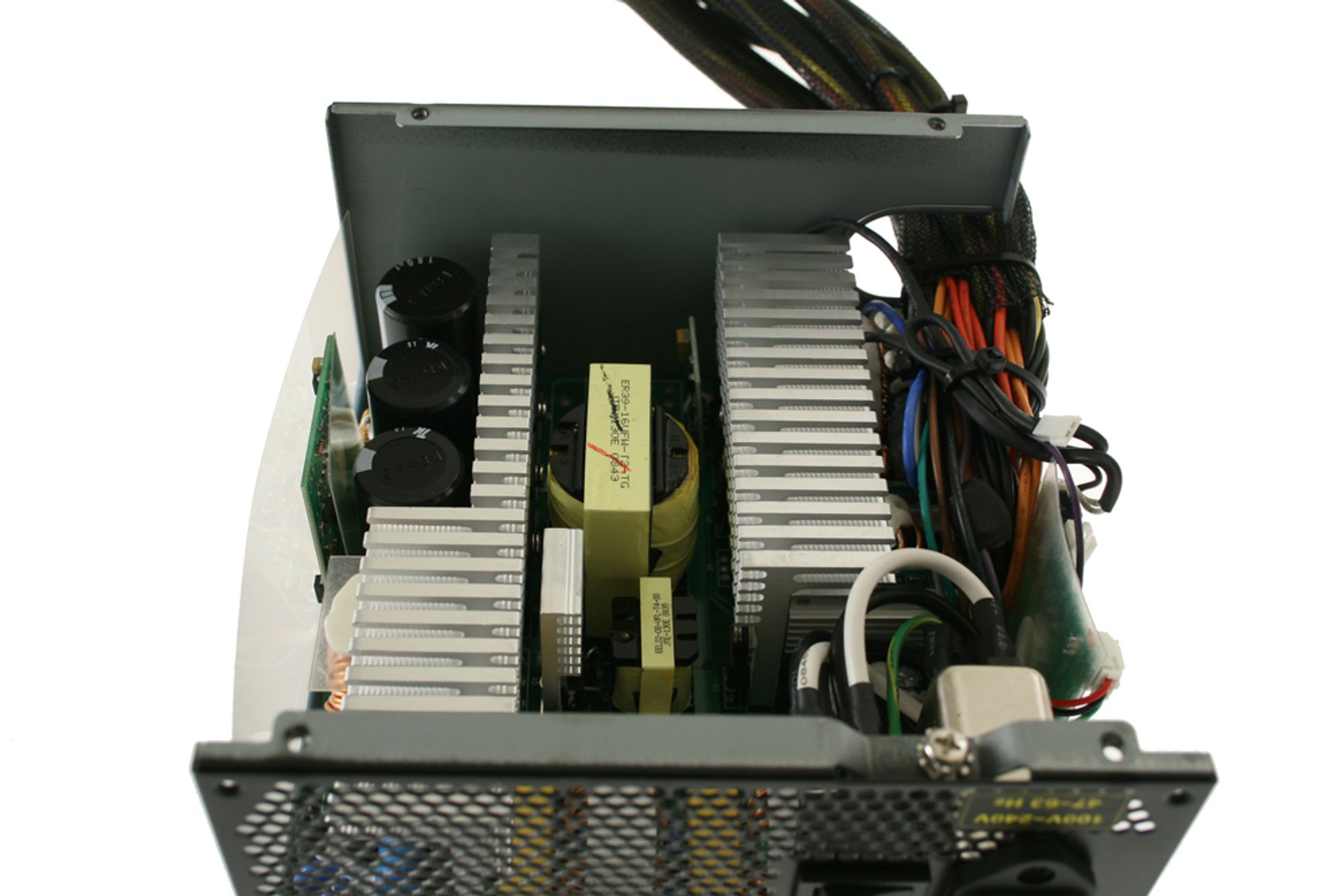

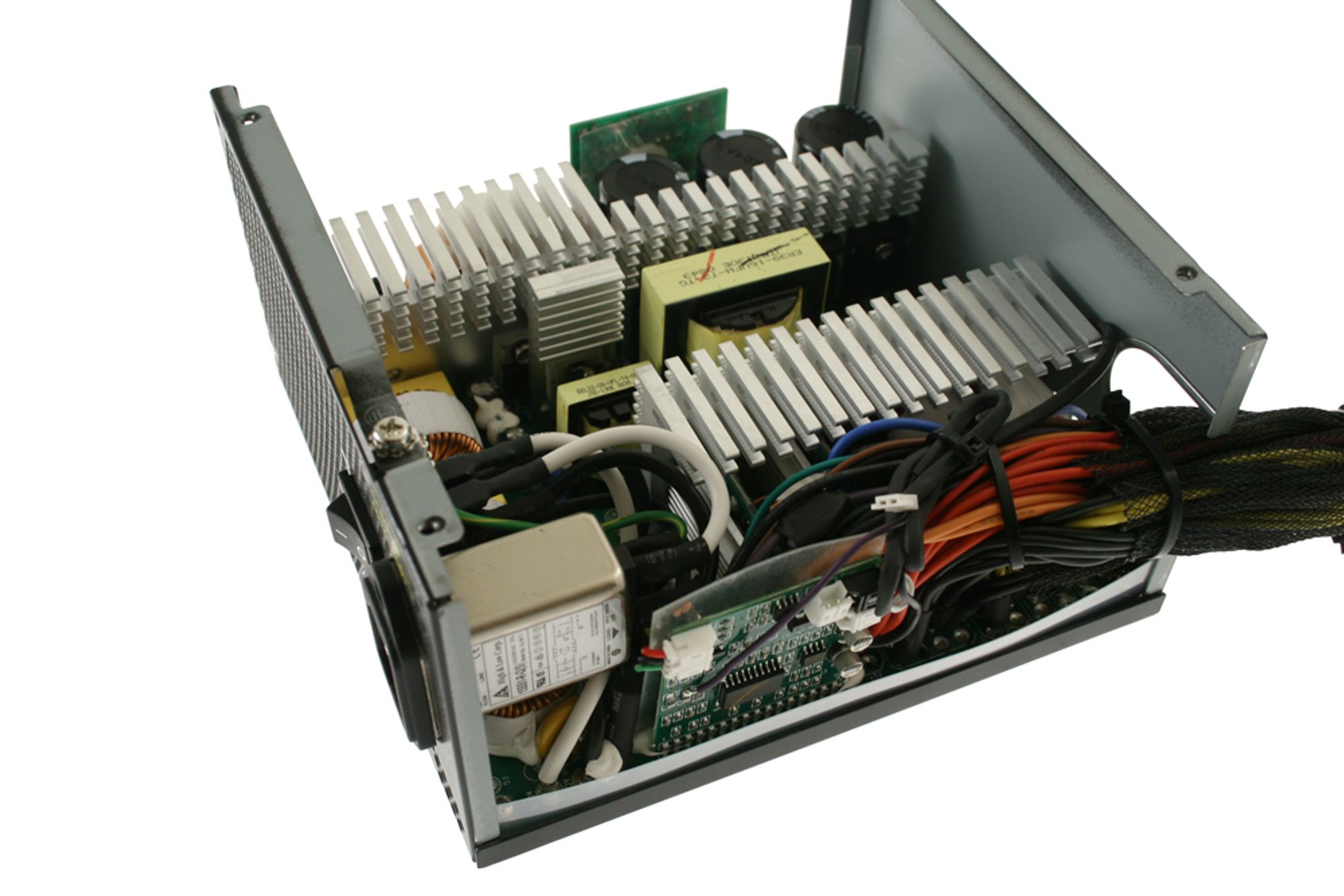

Vi går dypere inn i strømforsyningen, og under panseret er det i all hovedsak to solide kjøleribber av aluminium som skiller seg ut fra all elektronikken. På både primær- og sekundærsiden finner vi vertikale kretskort, hvor sistnevnte står for temperaturregulering av vifteenheten.

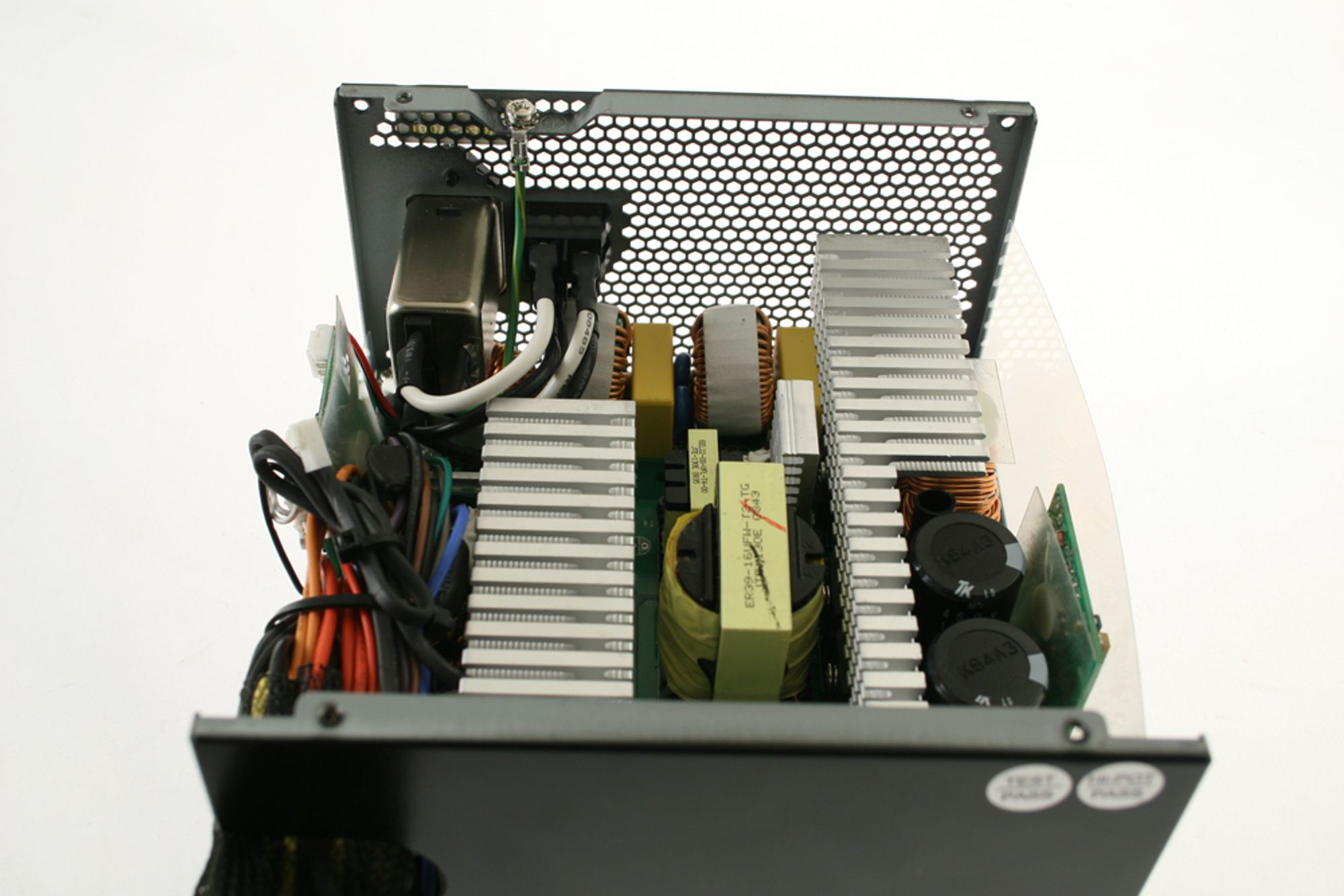

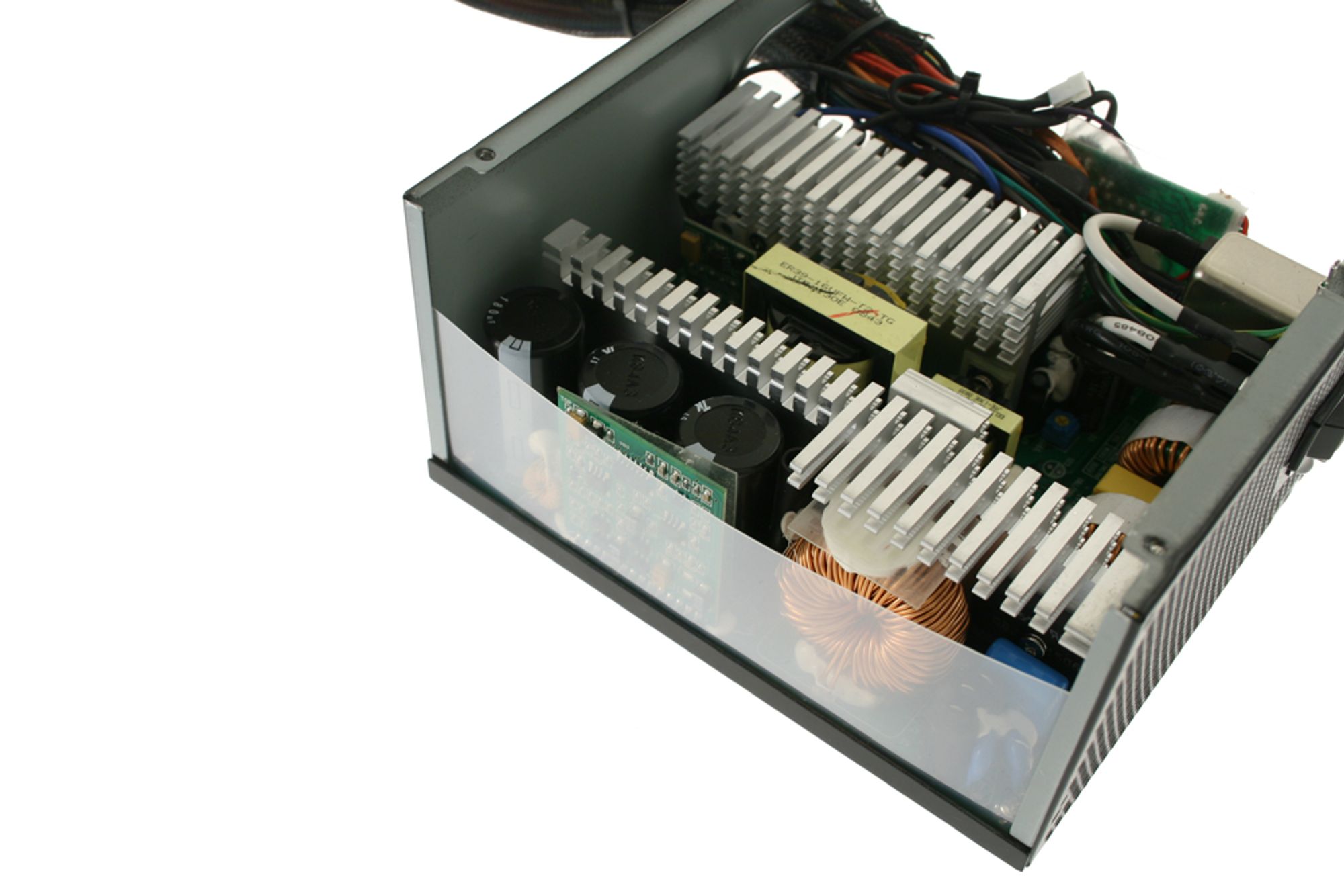

På primærsiden står det tre kondensatorer koblet for å spre belastningen. Samtlige er fra en TK-serie med temperaturterskel på 85 grader. I de fleste tilfeller ville vi ha ønsket oss en bedre takling av temperatur, men med tanke på at hele tre kondensatorer skal dele belastningen så tror vi ikke at dette vil bli et problem. På sekundærsiden er det nok en gang Teapo som står for filtreringen.

Side 3: Testresultater

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at vi har målt rippelen ved 200, 300, 400, 500 og 680 Watt.

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

Under støytestene har vi målt viftenes turtall, og gjenskapt belastningen i vårt testlab for støymålinger. Nytt fra og med denne testen er at mikrofonen er montert 30 cm over støykilden, ikke 60 cm som vi har gjort tidligere. Dette er gjort for at vi skal kunne tilby mer nøyaktige målinger. Bakgrunnsstøyen ble målt til 25,8 dBA

Spenninger

Grafen øverst til høyre viser tydelig at det er snakk om meget gode spenningsverdier på samtlige av linjene vi har testet. Når det største avviket vi klarer å finne ikke er på mer 2,12 % snakker vi definitivt om en kvalitetsenhet. Samtlige linjer starter godt over sin ideelle verdi, en effekt som teller positivt fordi spenningen synker når belastningen øker.

Den gjennomsnittlige målingen vi gjør på +12 V-linjene viser til et like stort avvik både ved minimal og maksimal belastning. +5 V-linjen har faktisk det største avviket ved den minste belastningen vi kjørte linjen på, mens +3,3 V-linjen viser til den laveste verdien ved tilsvarende 680 W belastning.

	+12 V	+5 V	+ 3,3 V
200 W	0,83 %	1,80 %	1,52 %
300 W	0,33 %	1,40 %	0,61 %
400 W	0,00 %	1,00 %	-0,30 %
500 W	-0,50 %	0,40 %	-1,21 %
MAKS	-0,83 %	-0,20 %	-2,12 %

Rippel

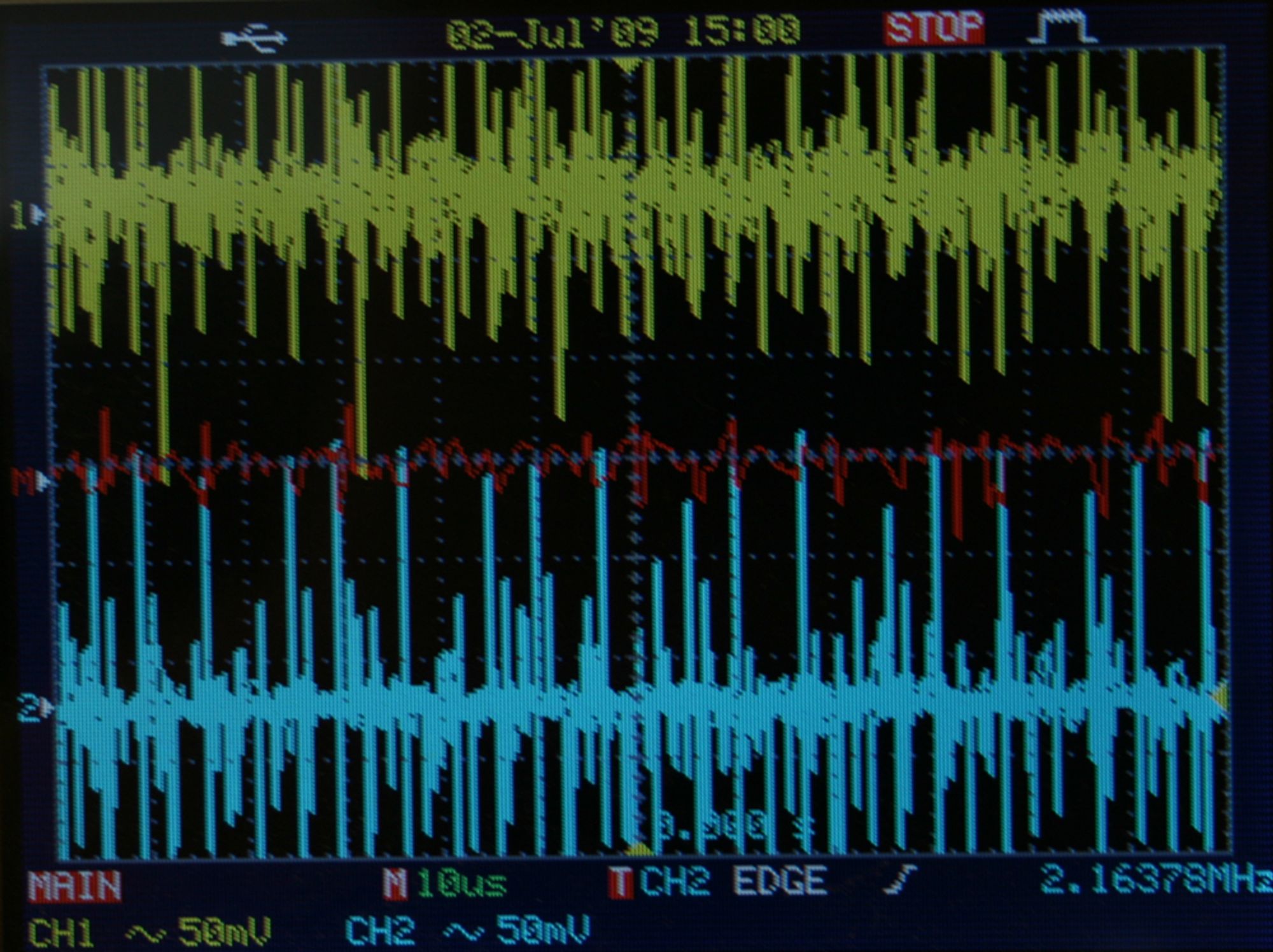

Når vi tar en nærmere kikk på linjene, legger vi med en gang merke til at det begynner seg mye støy på +12 V-linjene. Grafen over er hentet som illustrasjon fra +12 V4, men resultatene for de resterende linjene er temmelig like. Vi måler alltid rippelverdien ytterst på kablene, fordi det er disse verdiene som vil "treffer" komponentene dine, og vi har en liten teori om at grunnen til denne mengden støy stammer fra alle kablene som går i kluss ut fra strømforsyningen. Vi har riktig nok passet på å spre kablene godt under testing, men det endret ikke grafene på noen måte som vi kunne se. På en annen side, er rippelverdien vi ser til slutt meget lav!

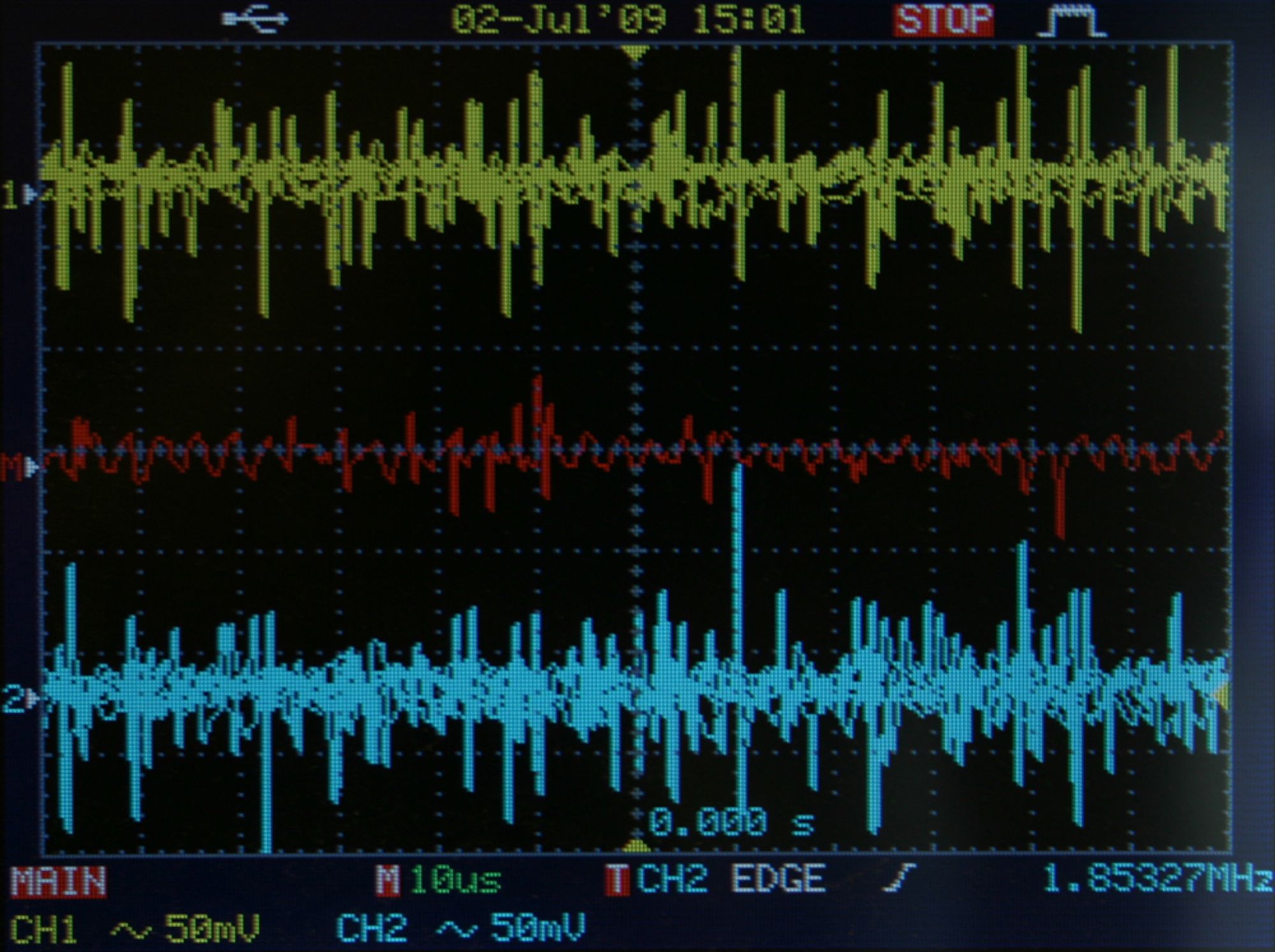

På de to andre primærlinjene er mengden støy betydelig lavere. Vi måler en rippel på opp til 24 mV, noe som slettes ikke er ille for denne linjen. Mengden støy vi ser på de forskjellige kanalene her har liten betydning.

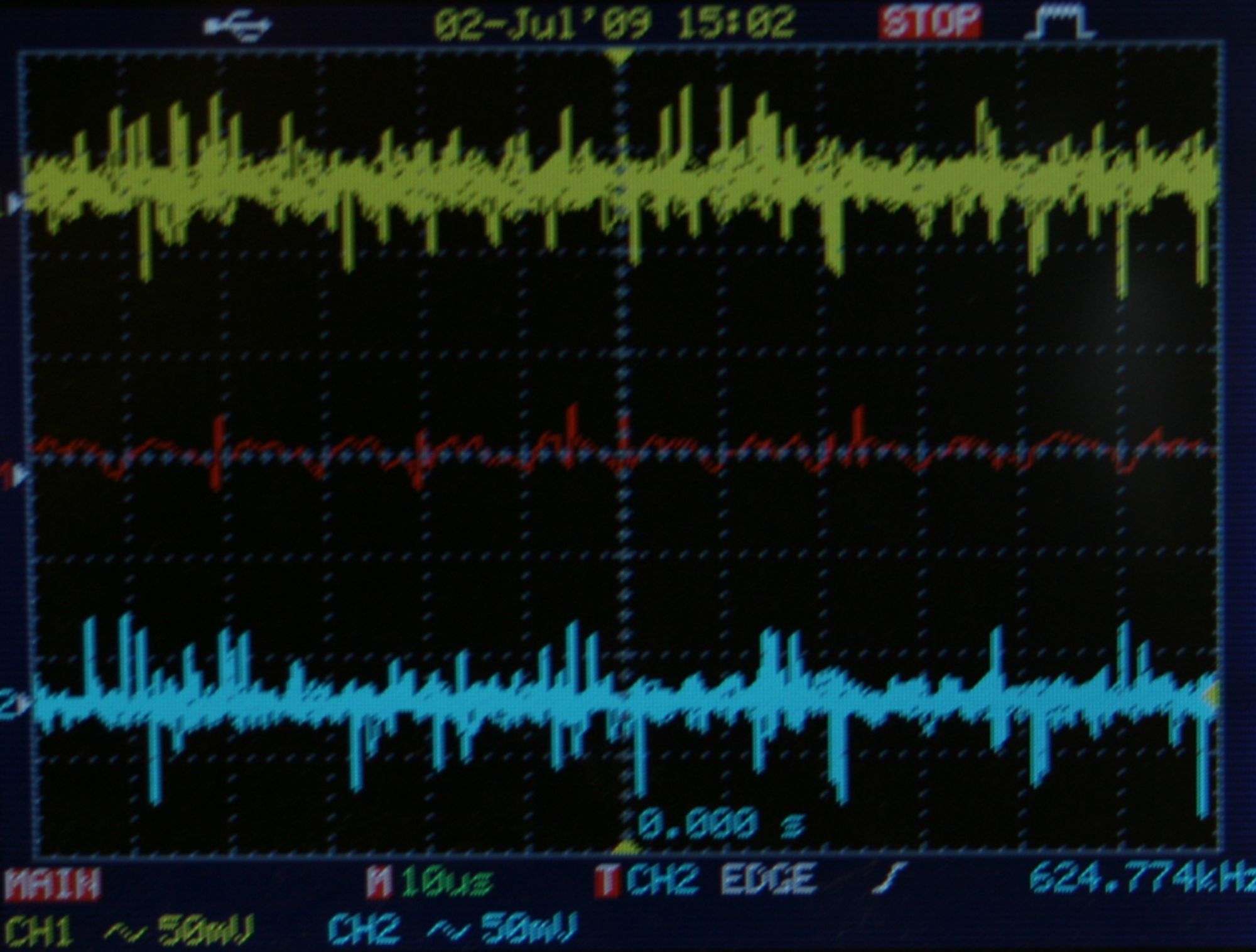

Før vi gjør oss helt ferdig med spenningene tar vi en liten kikk på +3,3 V-linjen. I likhet med de andre linjene vi har målt, finner vi også her den største verdien ved maksimal belastning. Det er ikke snakk om stort mer enn 26 mV, noe vi vil betegne som bra.

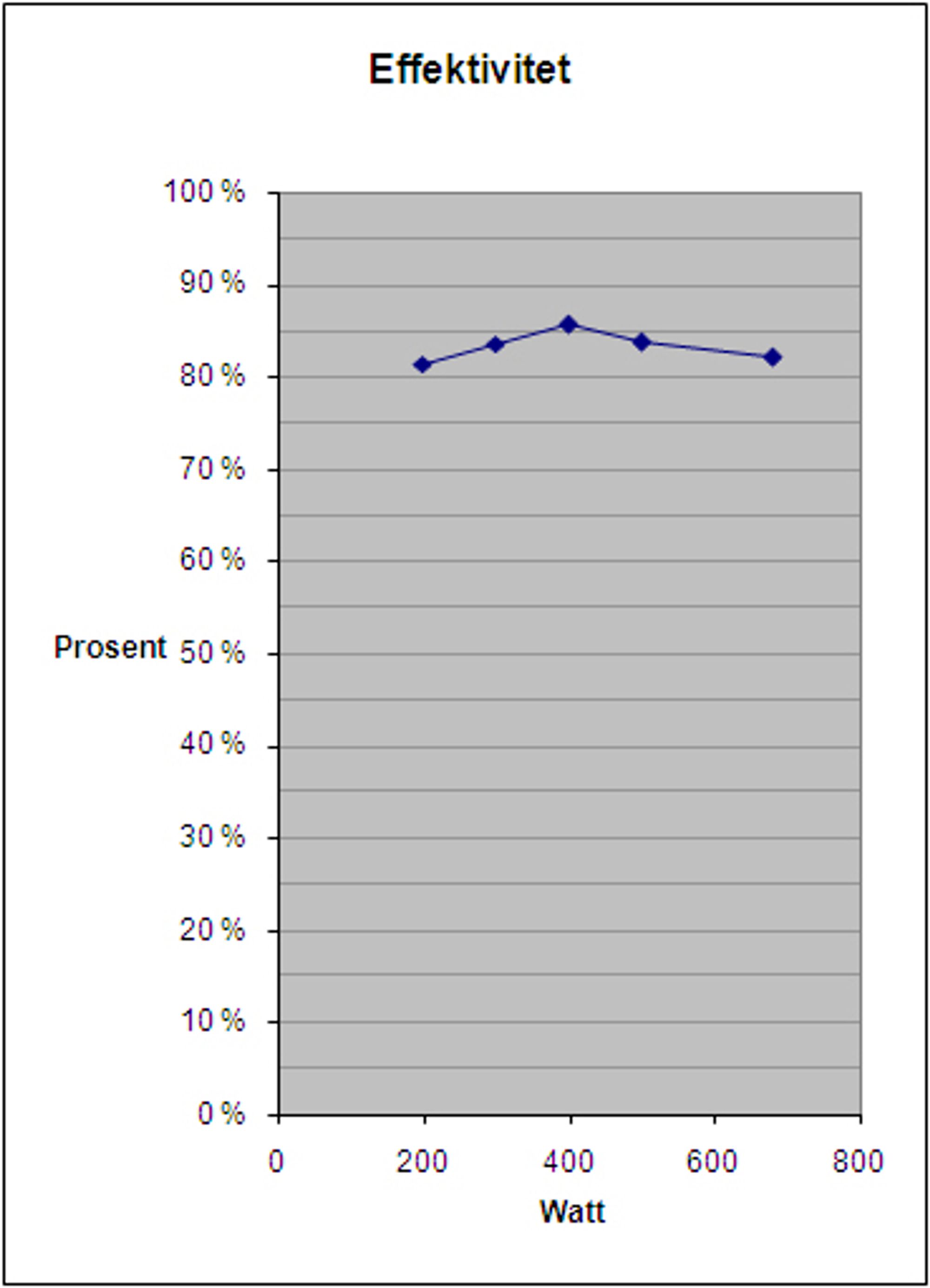

Effektivitet

Tagan har rasket med seg en bronse-sertifisering fra 80pluss-direktivet. Dette gir en god indikator på at effektivitetsnivået bør være godt, noe målingene våre også peker til. Den første verdien vi målte er riktig nok ikke spesielt god, 81,4 %, men frem til belastningen når sitt tilnærmet midterste punkt ligger effektiviteten over 86 %. Dette er ikke noen unike og banebrytende tall, men det er fult akseptabelt.

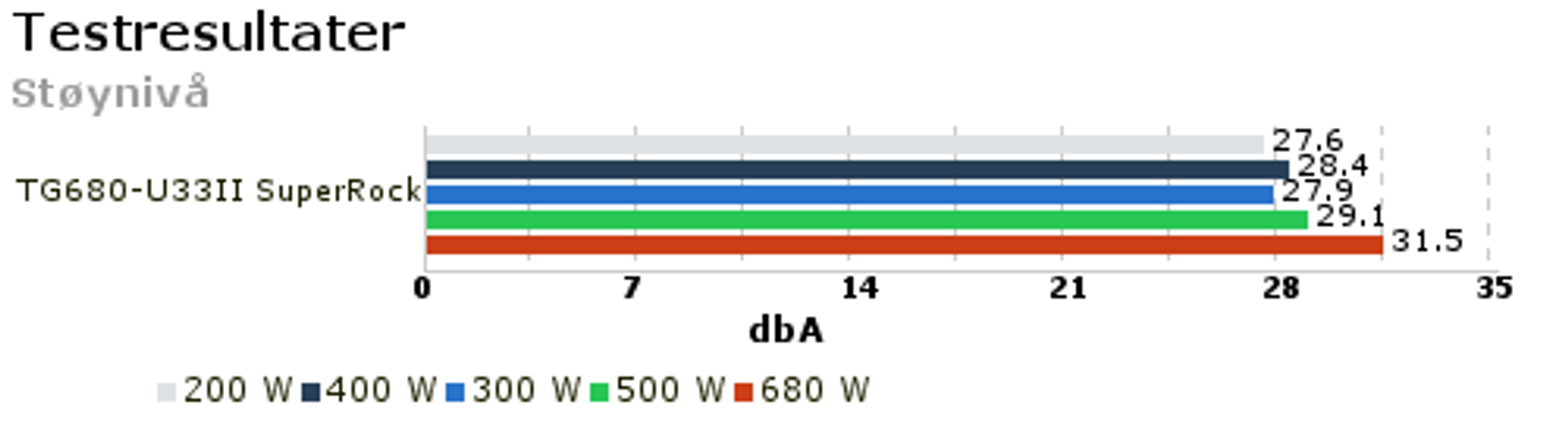

Støy

Superrock 680 W vil vi betegne som en stillegående enhet. Den endrer støynivået for hver steg vi har testet den ved, noe som ikke har vært tilfellet ved de tre tidligere enhetene vi har testet. Strømforsyningen gir ikke fra seg noen spesielle eller høyfrekvente lyder, det er bare snakk om en behagelig form for støy.

Side 4: Konklusjon

Konklusjon

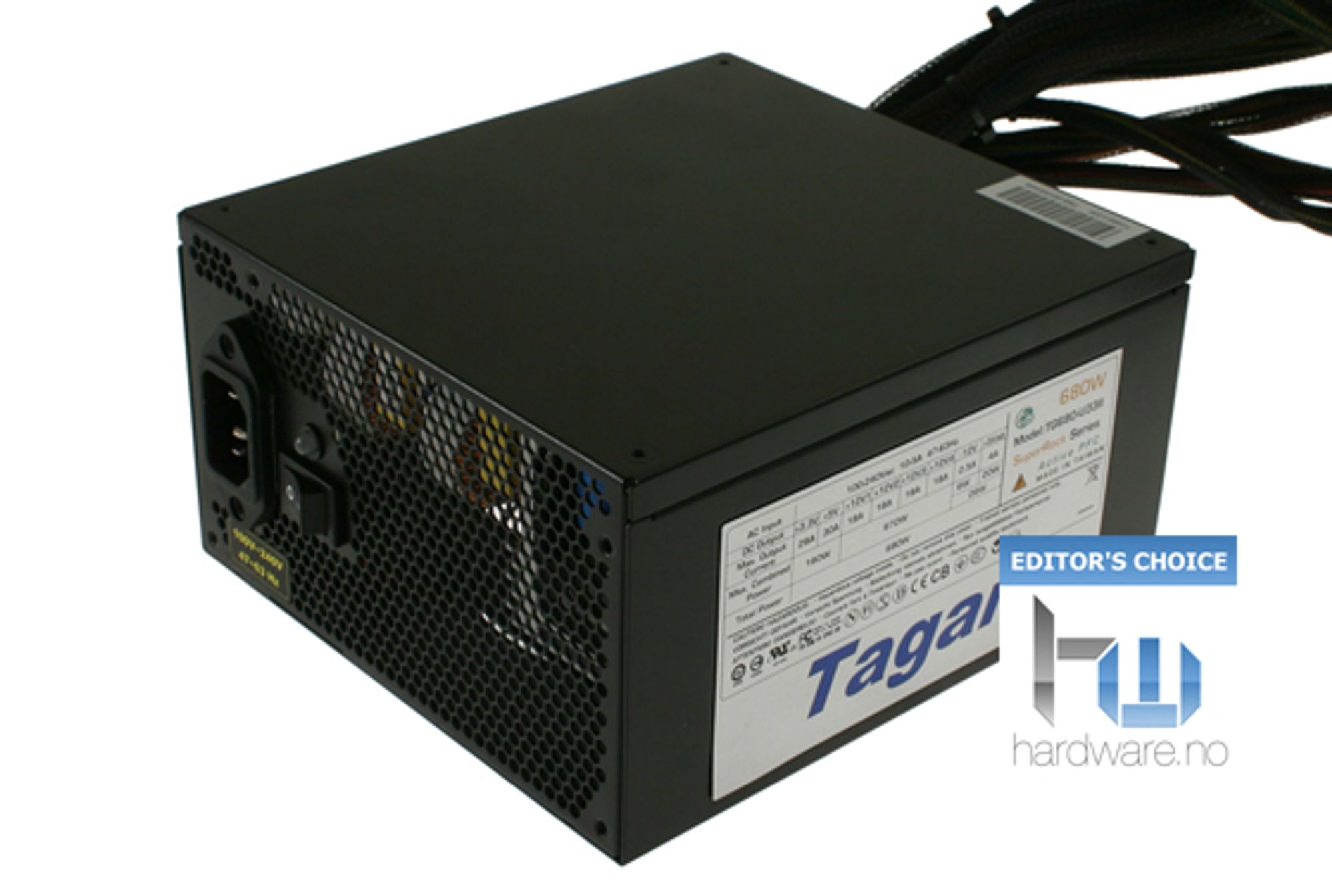

Det er med litt glede at underskrevne for første gang i år setter det nye "editors choice" på en strømforsyning. Dette er virkelig en av de få enhetene man ikke kan klare seg uten. Tagan viser at de fortsatt er sterke, og med knallsterke testresultater kan vi ikke gjøre annet enn å anbefale denne enheten.

Samtlige av strømforsyningens primærlinjer starter et lite hakk over der de hører hjemme, noe som viser seg Ã¥ være en stor fordel mens belastningen øker. Vi mÃ¥ler aldri et større avvik enn det som fremstÃ¥r pÃ¥ +3,3 V-linjen under maksimal belastning – 2,12 %. RippelmÃ¥lingene vi gjør viser ogsÃ¥ til gode resultater, selv om det i enkelte tilfeller var litt mye støy tilstede.

Enheten har en god energieffektivitet, noe som også er dokumentert via 80pluss-direktivet. Støynivået er også akseptabelt lavt, viften jobber i flere steg enn hva andre lignende enheter gjør, noe som sørger for at støynivået ikke plutselig øker drastisk fordi du faller et lite steg over et effekttrinn.

Tagan har priset Superrock TG680-U33II noe stivt, men med tanke på kvaliteten du får for pengene burde ikke de få ekstra kronene være et problem. Tagan sine strømforsyninger er kjent for å holde ut lenge, noe vi har troen på at også denne enheten vil gjøre.

+ Gode spenninger
+ Lav rippel
+ God energieffektivitet
+ Lavt støynivå

- Ikke modulær
