Maxpoint er en stor produsent med hovedkvarter i Tyskland. Få har nok direkte kjennskap til merket, og grunnen er at Maxpoint ikke selger produkter under det samme navnet. Kabinettene deres går under merkenavnet Aplus, harddiskkabinetter under navnet Icy Box og strømforsyninger går under navnet Tagan.

I dag skal vi se litt nærmere på deres strømforsyninger. Den nyeste serien heter Piperock II, en serie som skal være hakket kvassere enn forgjengerne i superrock-serien. Piperock II har fått 80-plus sertifisering, lover lavt støynivå og stabile spenninger ved hjelp av DC-DC-teknologi.

Fabrikken hvor Tagan-strømforsyningene ble produsert har blitt revet, og et nytt bygg fylt med ny teknologi produserer nå deres enheter. Piperock II-serien er av de første produktene som kommer ut av den nye produksjonslinjen.

Av de fire versjonene som serien kommer i, 580, 680, 780 og 880, er det en av de mindre enhetene vi i dag skal se på. Den siste tiden har vi testet mange kraftpakker, men denne gangen har vi holdt oss til 680-Watteren. La oss se hva den er god for!

Takk til Maxpoint som sendte enheten til test.

Side 2: Spesifikasjoner

Spesifikasjoner

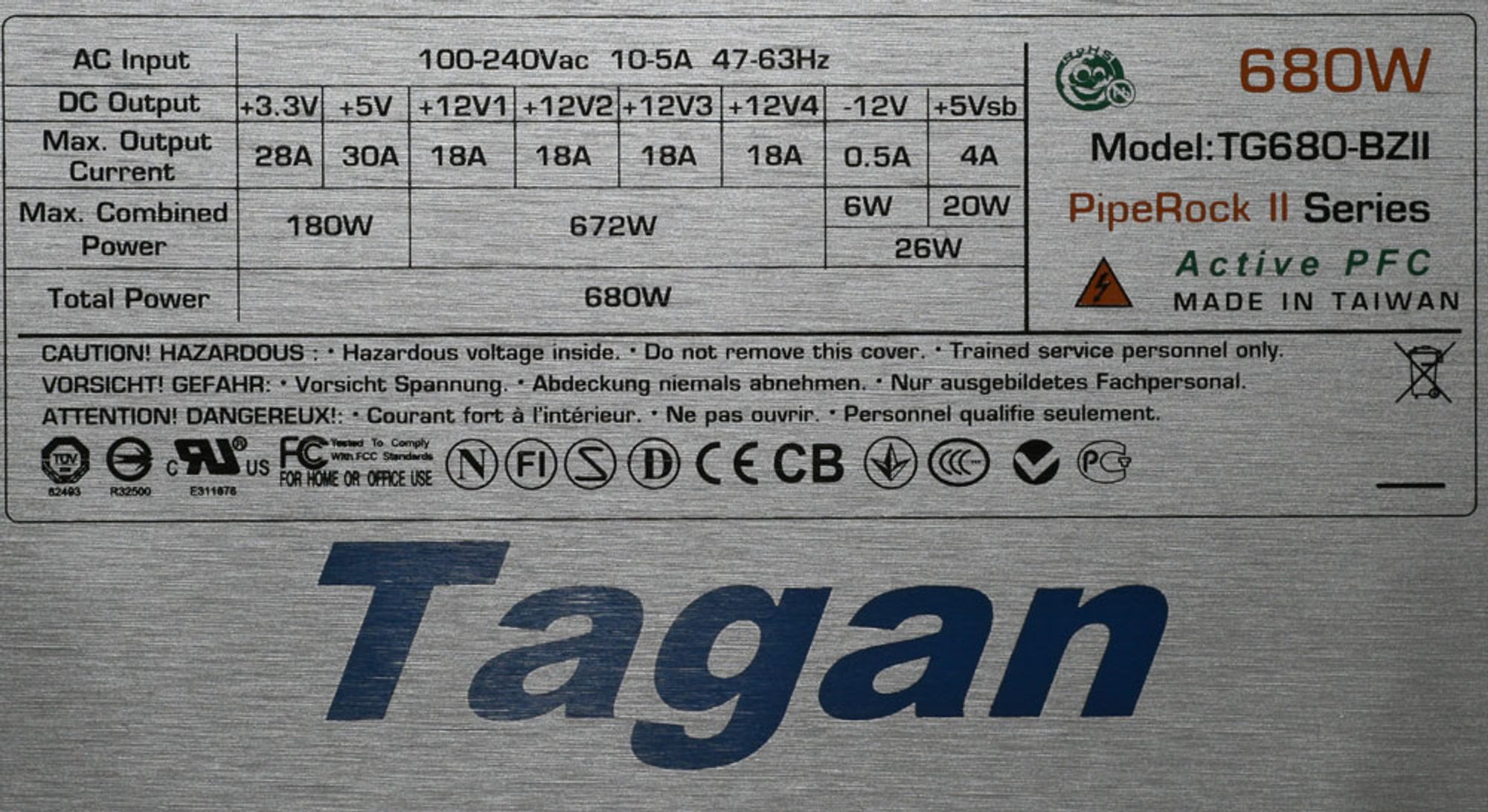

Tagan Piperock II 680W
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 180 mm

DC ut

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	28 A	30 A	18 A	18 A	18 A	18 A	0,5 A	4 A
Totalt Effekt Ut	180 W		672 W				6 W	20 W
	680 W

Utviklingen de siste årene har gått mot at produsentene velger kun èn +12 V-linje, fremfor flere. Tagan har valgt totalt fire linjer, hver på 18 A, og fra disse kan du hente ut totalt 672 W. Du har med andre ord tilgang til så mye som 98 % av strømforsyningens effekt ut fra disse fire linjene, men regner du deg tilbake så har du i et slikt tifelle kun 11,9 A tilgjengelig på hver +12 V-linje.

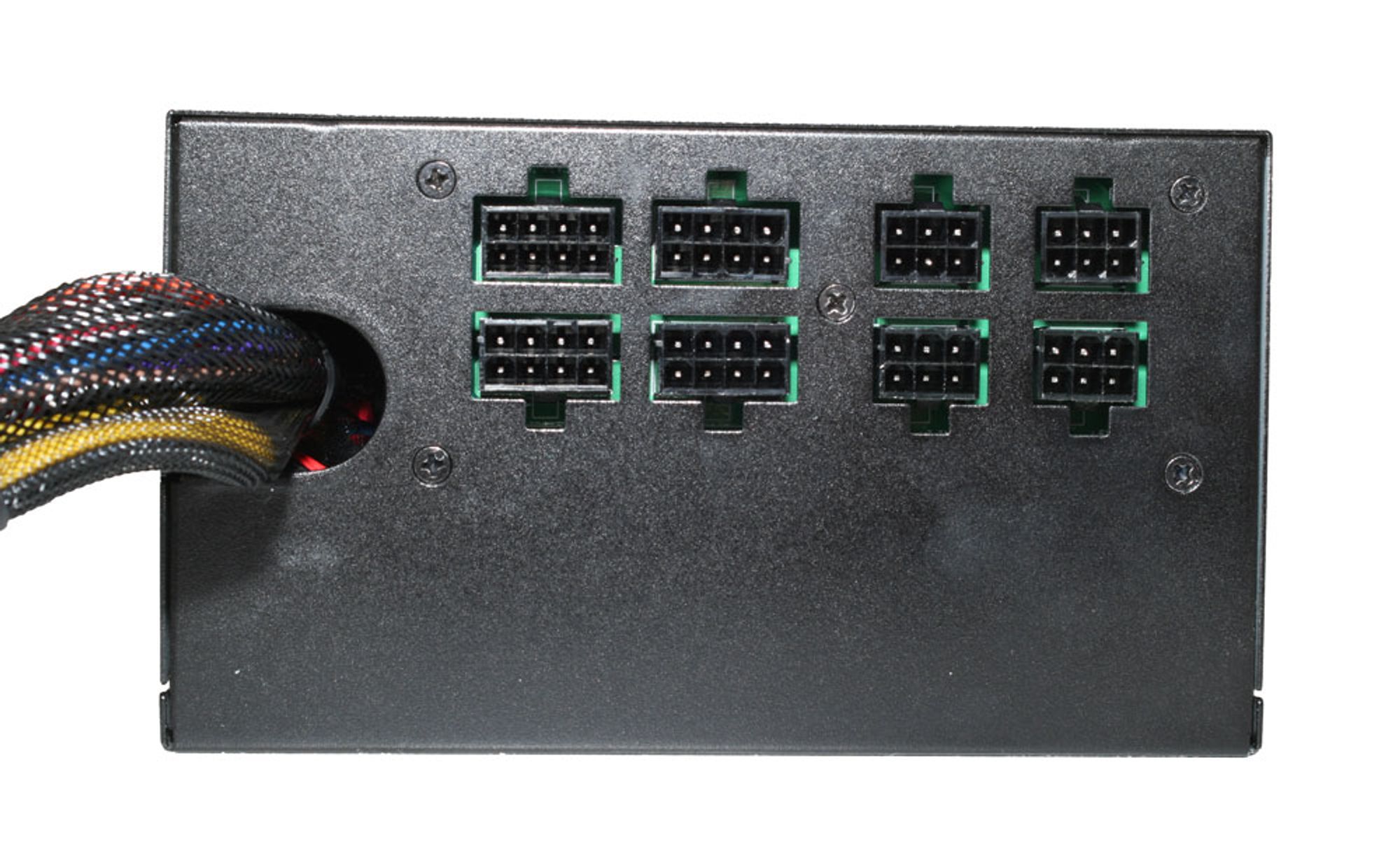

Strømforsyningen har modulære kabler. Hovedkortkontakten, EPS12 V og P4-kontakten sitter fastmontert på printkortet, mens de resterende kontaktene kan fjernes om du skulle ha det behovet. Kablene er trukket i sorte strømper helt frem til det første kontaktpunktet, men de stopper der. Hvorfor enkelte produsenter velger å ikke trekke strømpene helt ut har vi enda ikke skjønt, for det er mer enn nok kabler igjen til å lage en solid mengde kaos.

På de modulære kablene finner vi kun fire periferiske kontakter, et antall som er litt på kanten av hva man fortsatt bruker. Det er derimot hele ni Sata-kontakter, sammen med en 6- og en 8-pins PCIe-kontakt.

En nærmere titt

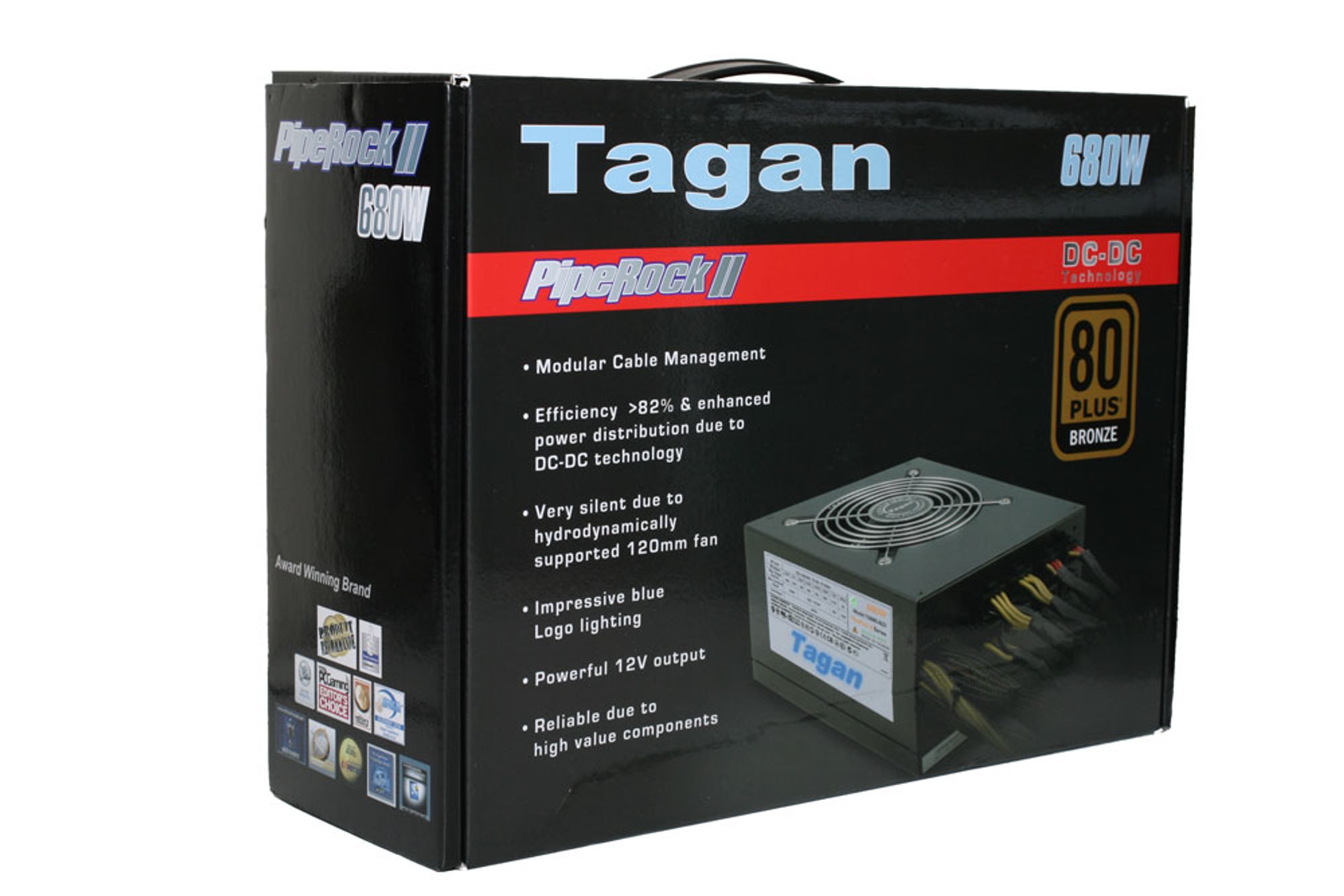

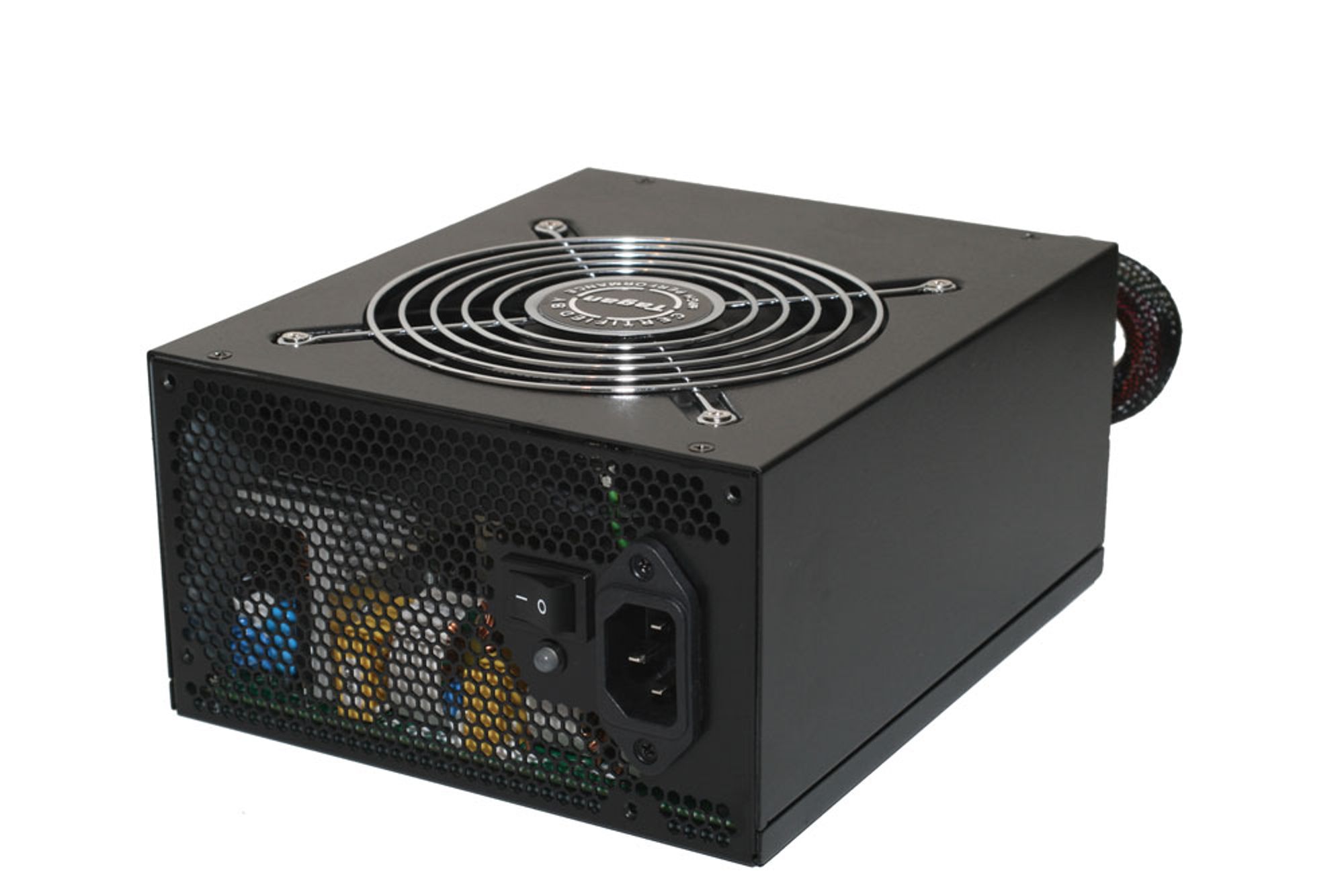

Etter å ha sett en god porsjon av strømforsyningene på markedet ankomme kontoret, er det sjeldent vi mottar en produkteske med så god plass som hva Piperock II blir levert i. Esken er i tillegg solid, og den gode plassen gjør at ting ikke ligger i klem - noe vi tidligere har sett at har resultert i både bulker og riper.

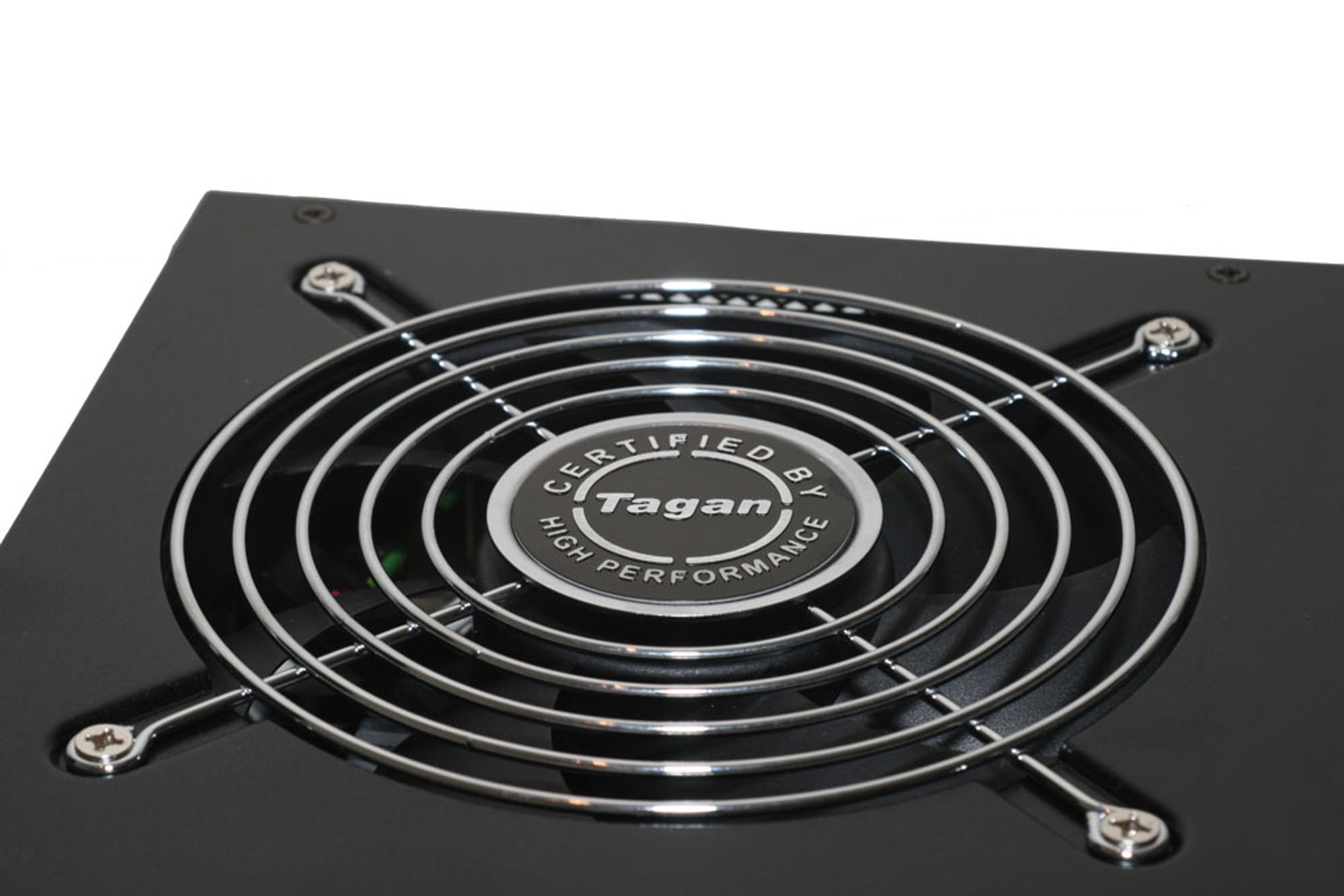

På strømforsyningens innside finner vi en vifte fra den kinesiske produsenten Protechnic Electric, et merke som både OCZ, Silverstone og Bequiet bruker vifter fra. Modellnummeret er MGA12012HF-025, og enheten skal transportere 80,5 CFM luft med et støynivå på 37 dbA. Viften har såkalte "flytende dynamiske" kulelagre, en teknologi som er patentert av Sony og som blant annet Scythe bruker i alle sine vifter. Slike lagre skal i teorien gi så godt som null slitasje, og dermed renere lyd fra viften.

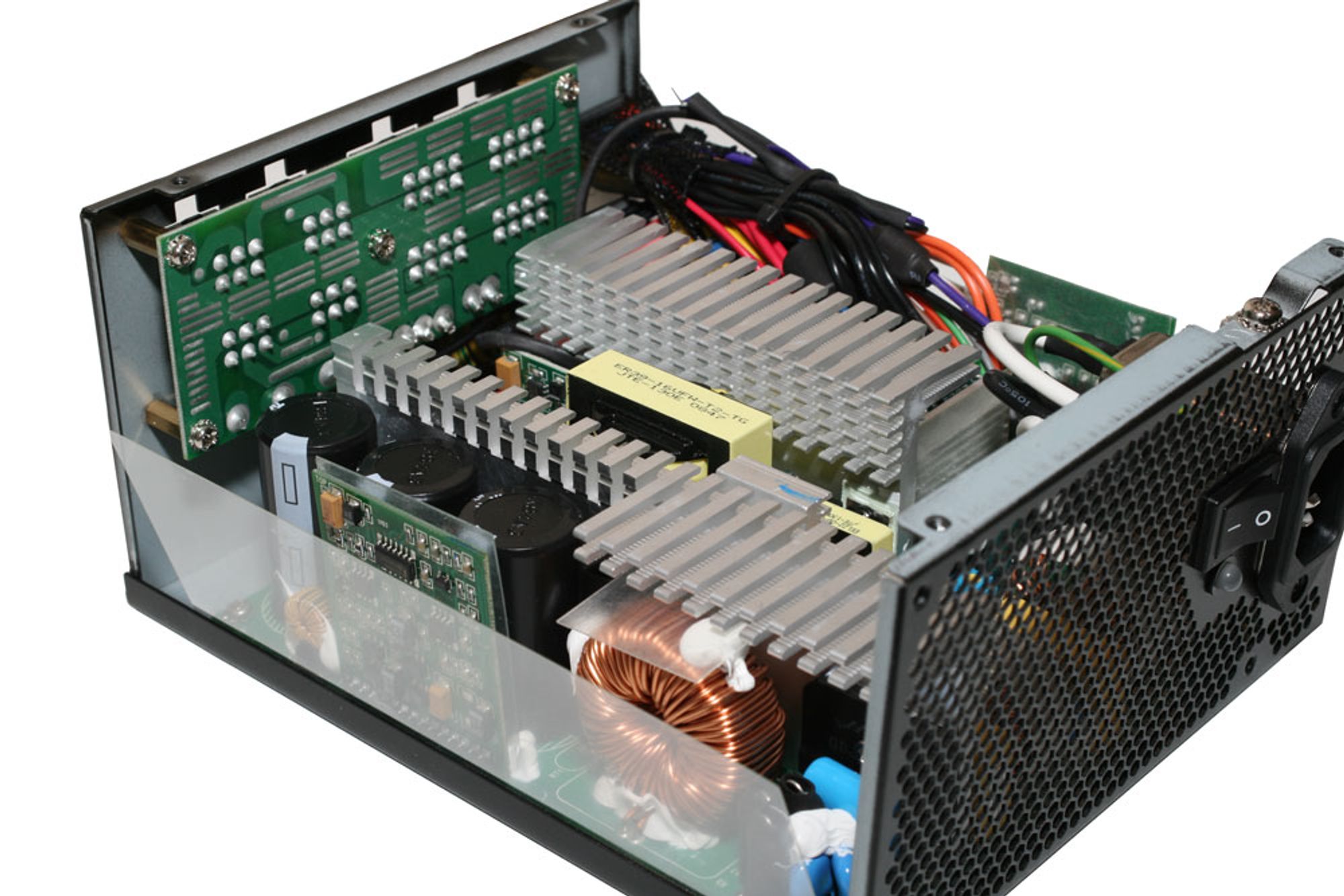

Vi snur blikket og tar en nærmere titt på strømforsyningens komponenter. Det første vi legger merke til er at det mangler en stor transformator midt mellom de store kjøleribbene. Dette er et typisk tegn for at strømforsyningen bare er en nedjustert versjon av en mye større strømforsyning. Ser vi litt nærmere etter, ser vi at kretskortet er merket "TG-1000" og at sikringene egentlig skal takle 1000 W totalt. Den eneste strømforsyningen i Tagans sortiment som er på 1000 W er fra den første Superrock-serien, og innsiden til disse to strømforsyningene er temmelig like. Vi har derfor stor tro på at mye av innmaten i Piperock II 680 W er den samme som i Superrock-serien.

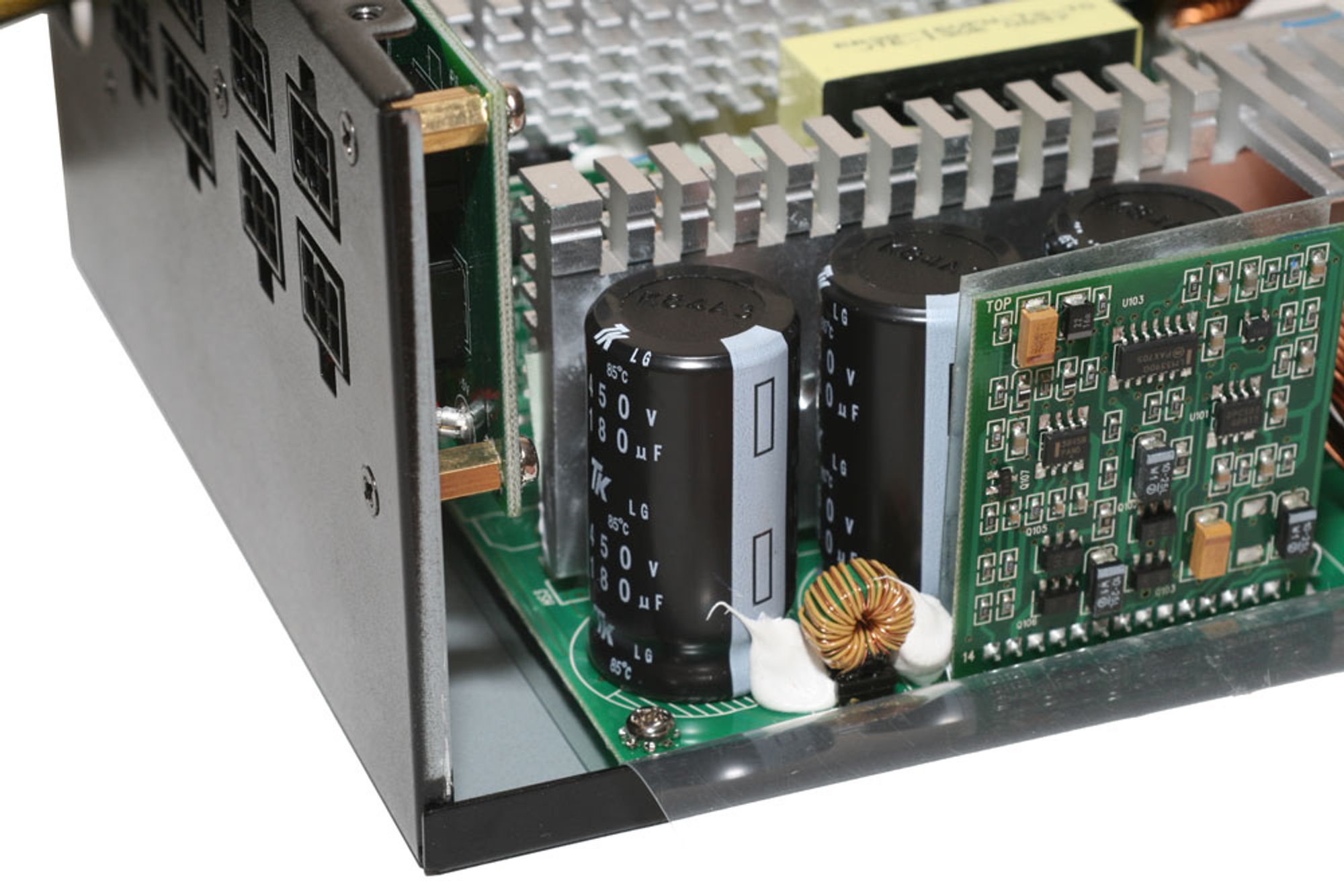

Tagan appellerer med at kondensatorene deres skal ha en temperaturterskel på opp til 105 grader, men denne sannheten er noe vridd. Kondensatorene på strømforsyningens primærside er fra LGs TK-serien, og de er ratet til 85 grader. På sekundærsiden klarer vi ikke å lese av gradene, men de er produsert av Teapo. Om vi skulle ha ønsket oss noe på akkurat dette punktet, så hadde det vært 105-graders kondensatorer på primærsiden. Fordelen på primærsiden er i det minste at Tagan har valgt tre kondensatorer for å spre belastningen - fremfor en eller to.

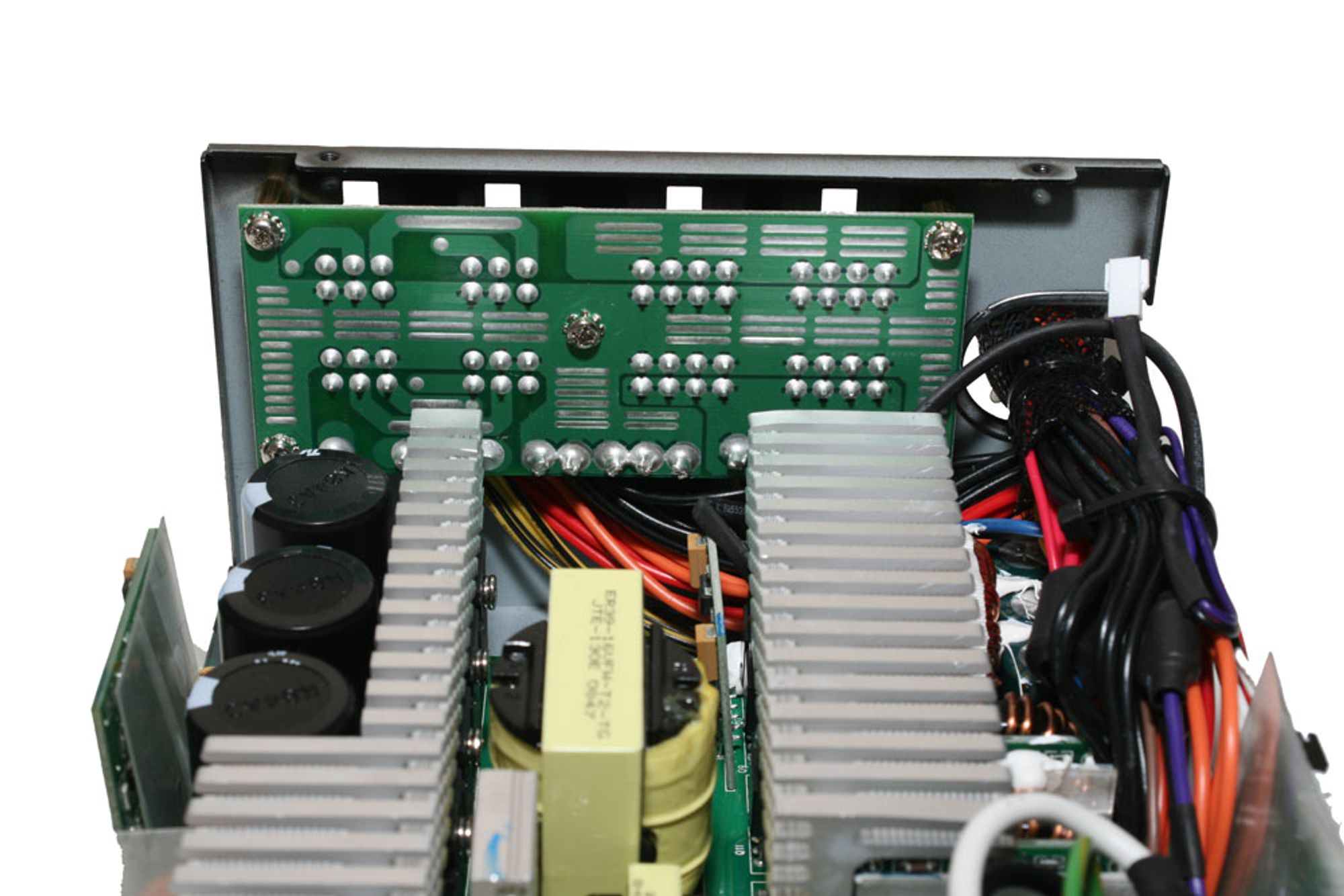

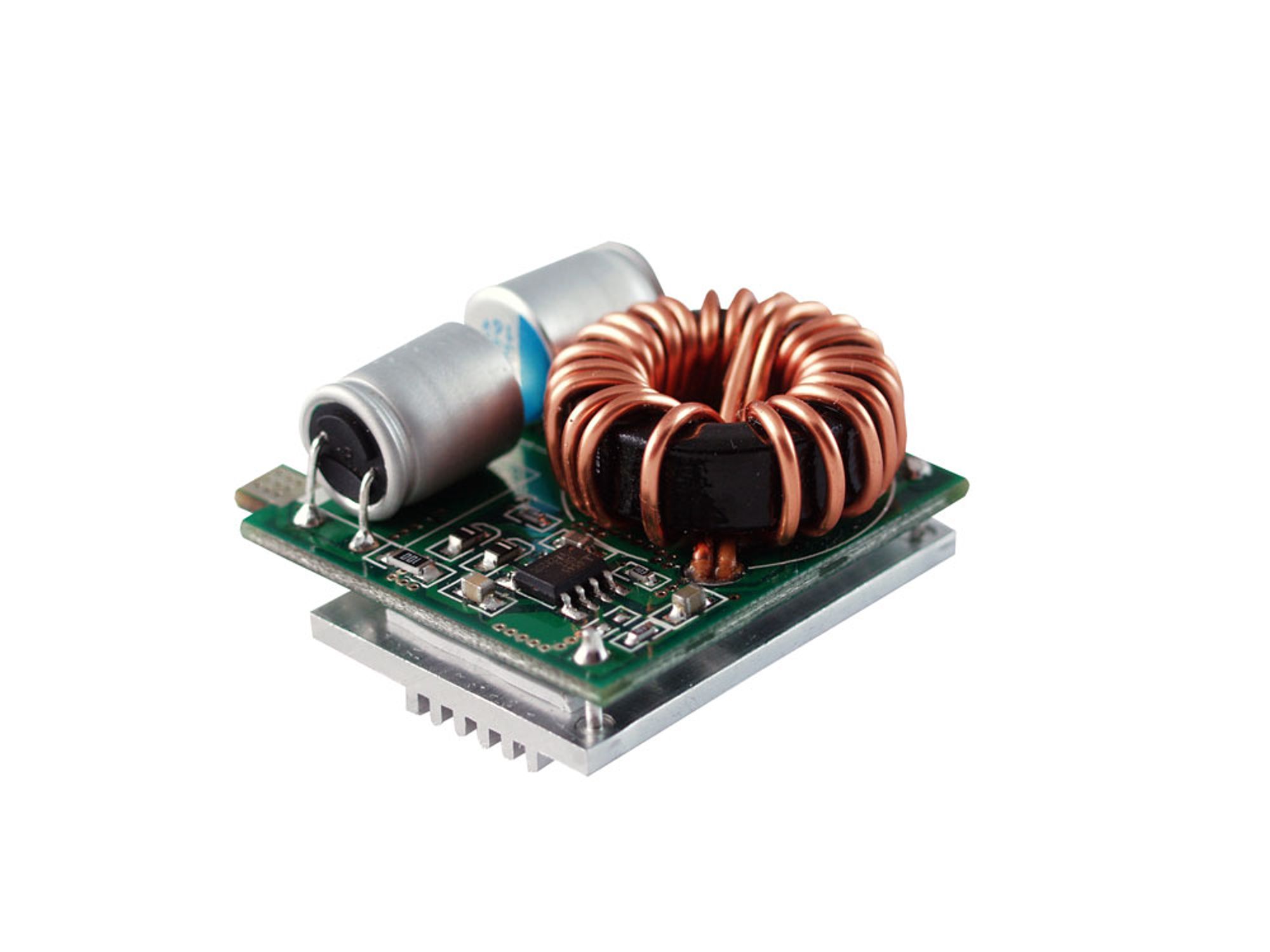

DC-DC konvertering av spenningene er overhode ikke en nyhet, men det er kun i løpet av det siste halvåret at teknologien har blitt brukt i strømforsyninger. At Tagan har gått for denne teknologien (bildet over til høyre) ser vi på som et godt tegn, fordi linjene vanligvis vil være mer stabile selv under store belastninger.

Side 3: Testresultater

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at vi har målt rippelen ved 200, 300, 400, 500 og 680 Watt.

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

Under støytestene har vi målt viftenes turtall, og gjenskapt belastningen i vårt testlab for støymålinger. Mikrofonen er montert 60 cm over støykilden. Bakgrunnsstøyen ble målt til 25,4 dBA

Spenninger

Vi ser på spenningene i kronologisk rekkefølge: +3,3 V-linjen viser ikke til imponerende resultater. Linjen avviker på det meste med hele 4,85 %, og den har en total vandring på over 5 %. Den faller altså godt over grensen for hva vi ser på som et greit avvik, 3 %, men det står heldigvis mye bedre til med de resterende linjene.

+5 V-linjen avviker ikke med mer enn 1,6 % på det meste, og dette avviket finner sted ved den laveste belastningen vi måler. Underveis nærmer linjen seg sin ideelle verdi, før den faller litt over og ender opp 1,4 % fra målet ved maksimal belastning. +12 V-linjene har som vanlig ingen betydelige avvik, så vi lar grafene tale for seg selv når det gjelder akkurat denne.

	+12 V	+5 V	+ 3,3 V
200 W	0,42 %	1,60 %	0,30 %
300 W	-0,08 %	1,00 %	-1,21 %
400 W	-0,58 %	0,40 %	-2,42 %
500 W	-1,17 %	-0,20 %	-3,64 %
MAKS	-1,67 %	-1,40 %	-4,85 %

Rippel

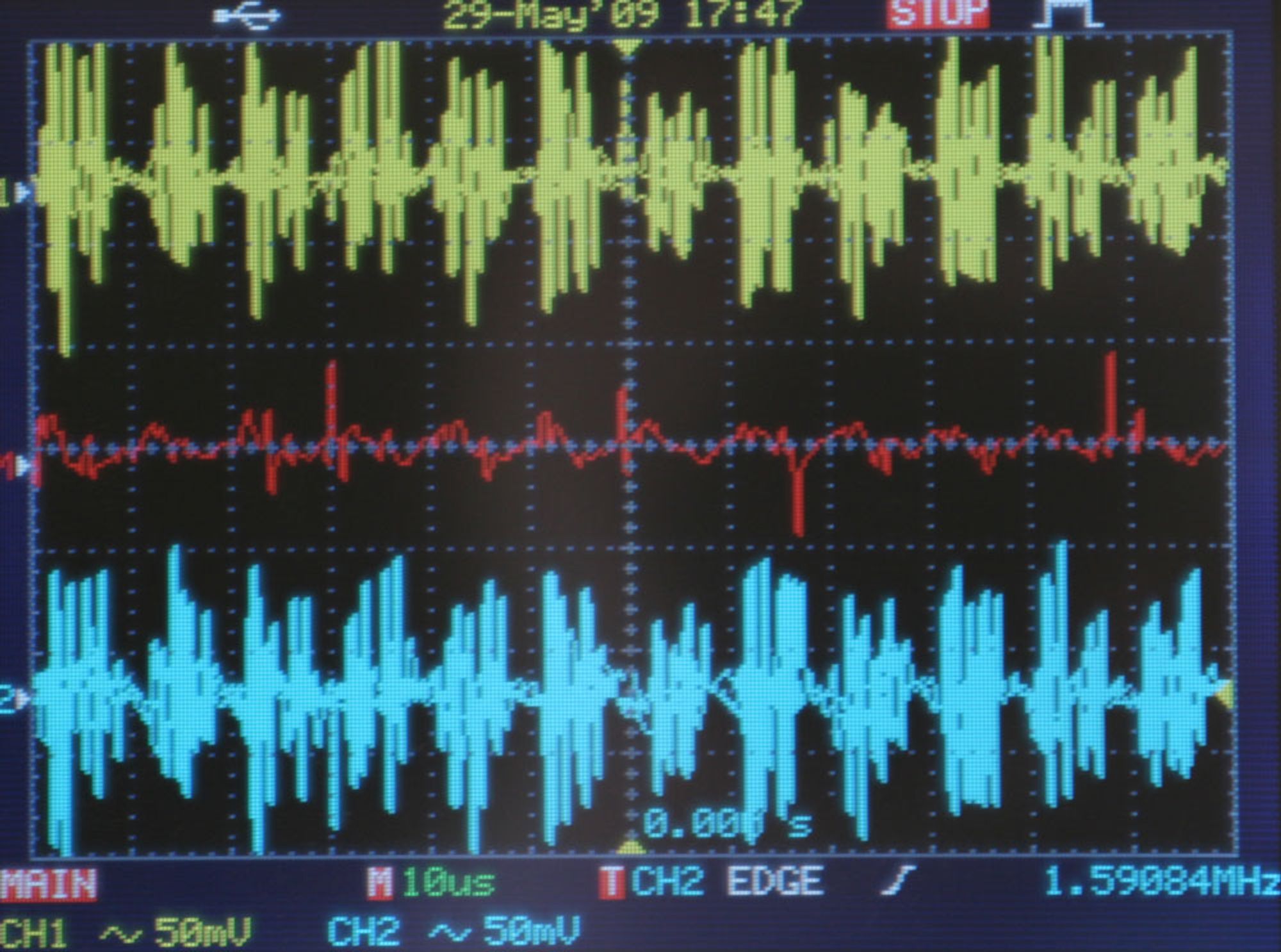

Når vi ser på rippelen velger vi å ta linjene i motsatt rekkefølge av hva vi nettopp gjorde. +12 V-linjene hadde gode spenninger, og rippelen er slettes ikke verst den heller. Vi ser konstante verdier rundt 22 mV ved maksimal belastning, og stort verre enn det var det aldri. Enkelte ganger føyk rippelen opp til rundt 50 mV i et brøkdel av et sekund, men slikt er ikke til å unngå.

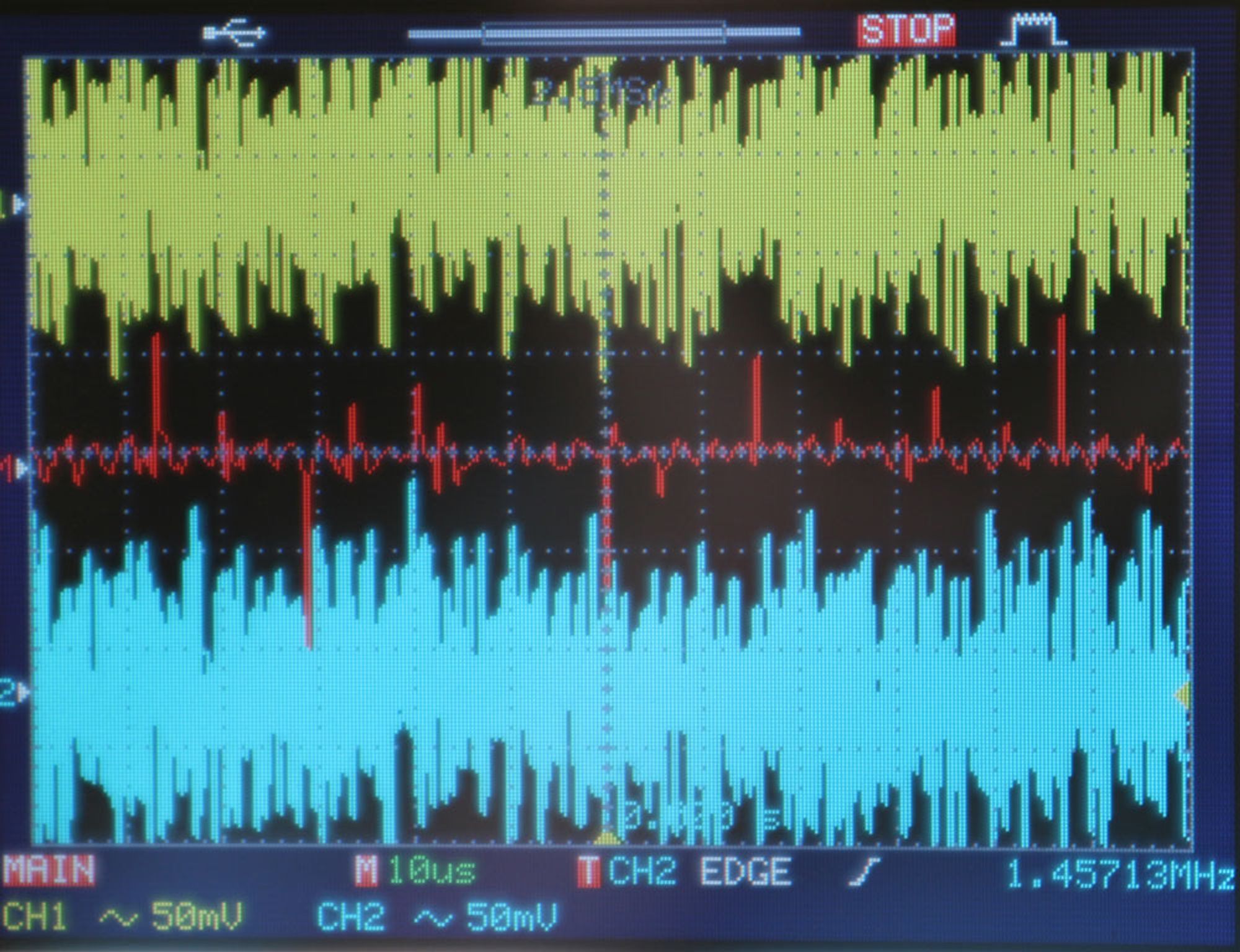

Ved å bare se på grafene, står ting like godt til på +5 V-linjen, for også her finner vi en rippel på 22 mV. I praksis er dette derimot ikke like godt som målingene vi gjorde på +12 V-linjen, fordi kravet til rippelen på +5 V-linjen er mye lavere enn hva det er på +12 V-linjen. Men, for all del, 22 mV på +5 V-linjen er fortsatt mer enn godt nok!

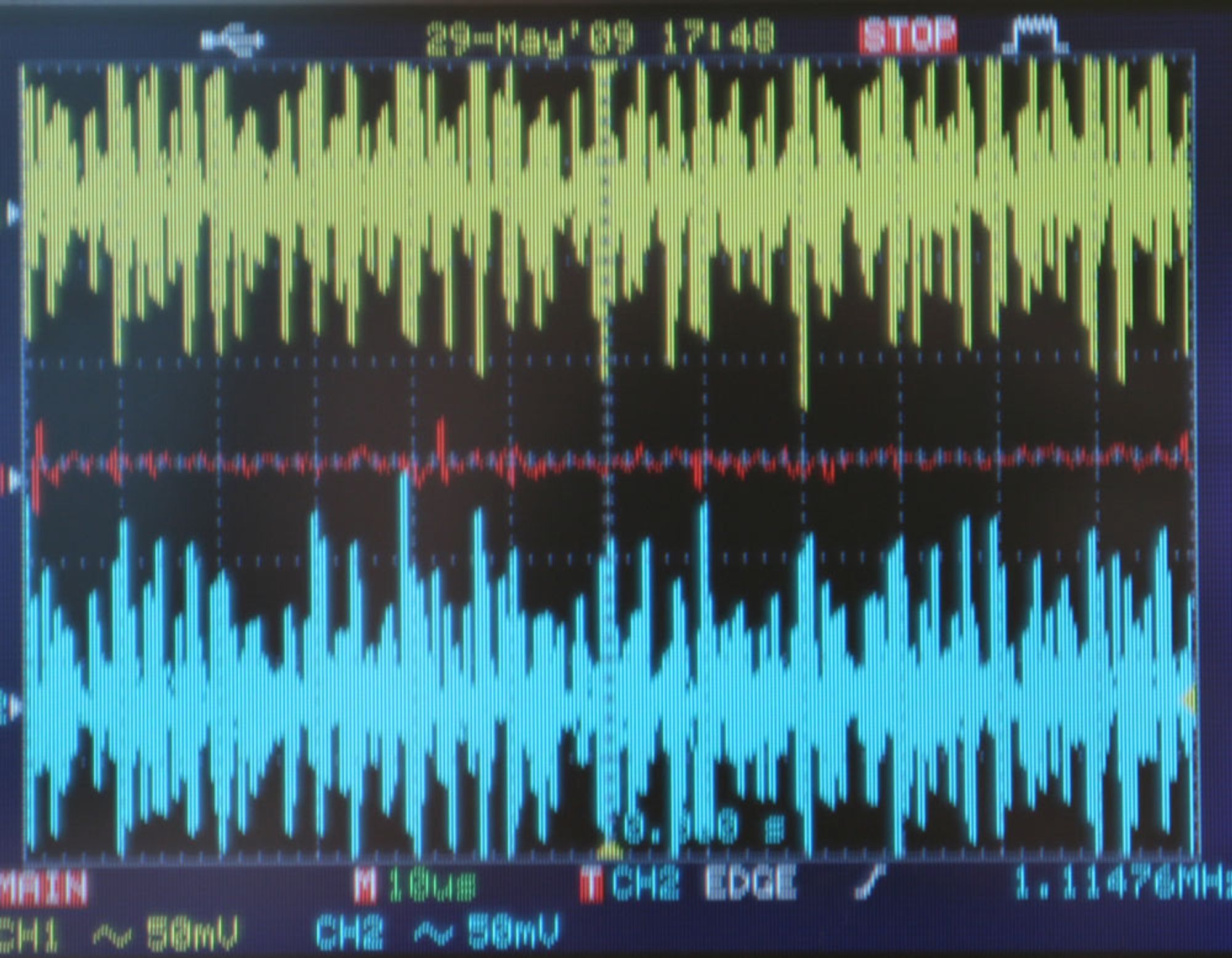

Før vi ser oss helt ferdige med linjemålingene, tar vi en siste titt på +3,3 V-linjen. I likhet med +5 V-linjen, sier ATX-standarden at +3,3 V-linjen ikke skal ha en rippel på mer enn 50 mV. Under våre målinger finner vi verdier helt opp til 16 mV, noe som er ganske bra med tanke på at strømforsyningen opererte ved maksimal belastning.

Effektivitet

Strømforsyningen er 80-pluss-sertifisert på bronsenivå, og Tagan lover en effektivitet på opp til 88 %. Alle slike lovnader gjelder kun når strømforsyningen benytter 115 V som inngangsspenning, så det er å forvente at resultatene våre ligger noen prosent høyere.

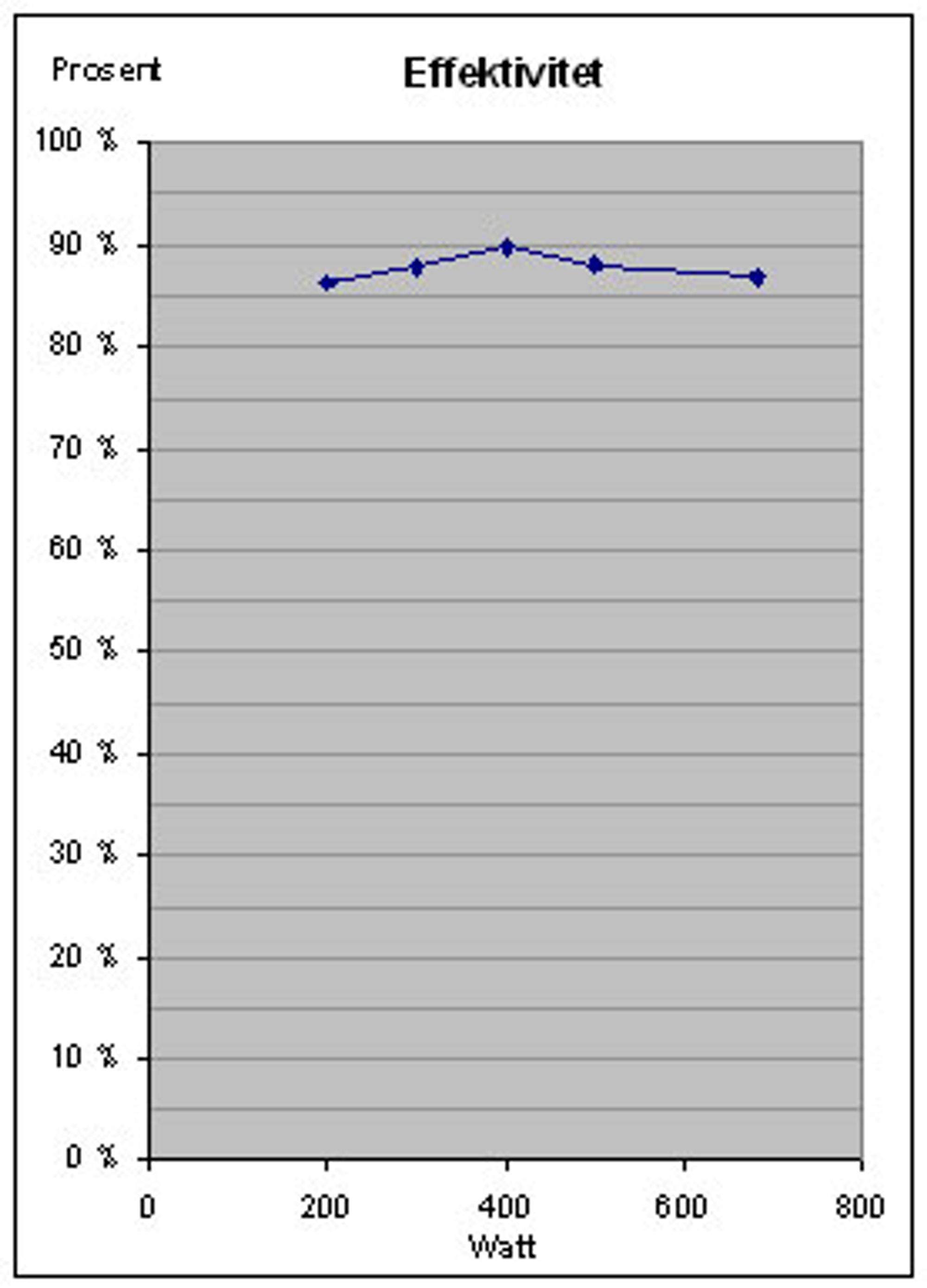

Ved den laveste belastningen vi kjører strømforsyningen på, måler vi en effektivitet på 86,3 %. Under veis stiger effektiviteten naturlig nok, før den synker litt ned igjen. Den høyeste verdien vi måler er ved 400 W, og da har strømforsyningen en effektivitet på 89,7 %. Det er med andre ord snakk om gode resultater, men vi har sett strømforsyninger uten DC-DC teknologi som har gjort det like godt.

Støy

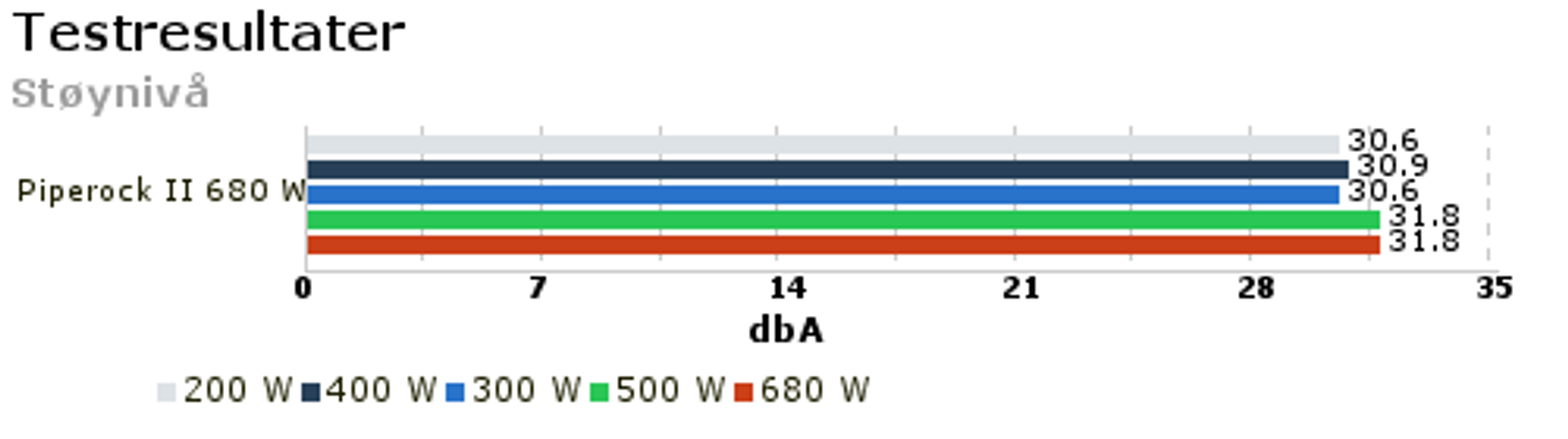

Med alle de tekniske målingene unnagjort, setter vi strømforsyningen i vårt lydisolerte støykabinett. Strømforsyningen starter med et noe høyt støynivå, 30,6 dbA. Det som overrasker oss er at støynivået ikke stiger spesielt mye underveis. Fra den minste til den maksimale belastningen er ikke forskjellen mer enn 1,2 dbA. Dette er høyst unormalt, og den første tanken vi hadde var at det var noe kluss med styringsteknikken til viften. Dette ble derimot noe motbevist under testingen, for selv etter 2 timer på maksimal belastning ble ikke strømforsyningen unormalt varm.

Side 4: Konklusjon

Konklusjon

Tagan har flere ganger blitt prisbelønt verden over, og vårt første møte med produsenten på lang tid er godt. Vi skulle derimot ønsket at møtet med Piperock II 680 W hadde vært noe bedre, for det er ikke mer enn et par småting som trekker den ned fra hyllen blant de beste enhetene vi har testet.

Spenningene er den delen av vår test som teller mest for sluttresultatet, og i dette tilfellet har vi sett mye bra og noe som er dårlig. +5 V-linjen imponerer oss mest, da den bare avviker med 1,6 %. +3,3 v-linjen imponerer oss derimot ikke, og med sitt avvik på 4,85 % er linjen den største negativiteten med strømforsyningen.

Rippelen står det veldig godt til med. På både +12 V- og +5V-linjen måler vi på det meste 22 mV. Det er viktig å ta høyde for at kravene for +5 V-linjen er mye strengere enn hva de er for +12 V-linjen, men det endrer ikke resultatene. +3,3 står det enda bedre til med, her måler vi ikke mer enn 16 mV!

Tagan har benyttet ny teknologi i sin strømforsyning, teknologi som tilsier at strømforsyningen bør være energieffektiv. Strømforsyningen er effektiv, men ikke unikt mye mer enn hva andre produsenter har fått til. Med tanke på støynivået er vi noe overrasket over hvordan resultatene opptrer, men enheten er en av de mer stillegående typene.

Strømforsyningen skulle vært tilgjengelig i hele Europa fra og med april, men så langt har ingen butikker i Norge tatt den inn i sitt sortiment. Noen nøyaktig pris her til lands er derfor ikke kjent, men Tagan er ikke kjent for å være unikt stive på pris, men på den andre siden har de aldri lansert noen økonomimodeller.

+ God +12 V- og +5 V-linje
+ God effektivitet
+ Stabilt støynivå
+ Modulære kabler
+ Lav rippel

- Ustabil +3,3 V-linje
- Mangel på kabelstrømper
