Guide: Strømforsyningens kabler og kontakter
Hva brukes til hva?
Noen gang lurt på hva den røde eller gule kablen inni kabinettet ditt gjør? Her får du svaret.
Side 1: Introduksjon
Definisjon
En strømforsyning er en enhet som supplerer elektrisk energi til en belastning.
Strømforsyningen er for mange en grå og kjedelig boks som er gjemt bort i et mørkt hjørne av kabinettet. Fokuset på strømforsyningen er for de fleste langt mindre enn fokuset på selve kabinettet, og pris går ofte foran kvalitet når produkter skal handles inn.
Strømforsyningen, eller PSU (Power Suply Unit), leverer strøm og riktig spenning til hver lille bit med elektronikk i maskinen din. Den inneholder selv masse elektronikk som konvertere vekselspenningen fra strømnettet, til likespenning som komponentene i maskinen benytter seg av.
Ut av strømforsyningen kommer det et kaos av kabler og kontakter, og det er i grunn kun disse man bør skjønne noe av. I denne guiden skal vi forklare deg hva hver enkelt kabel og kontakt er til, samt litt ekstra.
Vi gjør oppmerksom på at denne guiden tar opp emner som kan føre til skader på mennesker og utstyr, hvis man ikke er forsiktig og gjør ting rett. Hardware.no tar ikke ansvar for skader som følge av denne eller andre artikler publisert på dette nettstedet.
Side 2: Generelt om kabler
Generelt om kabler

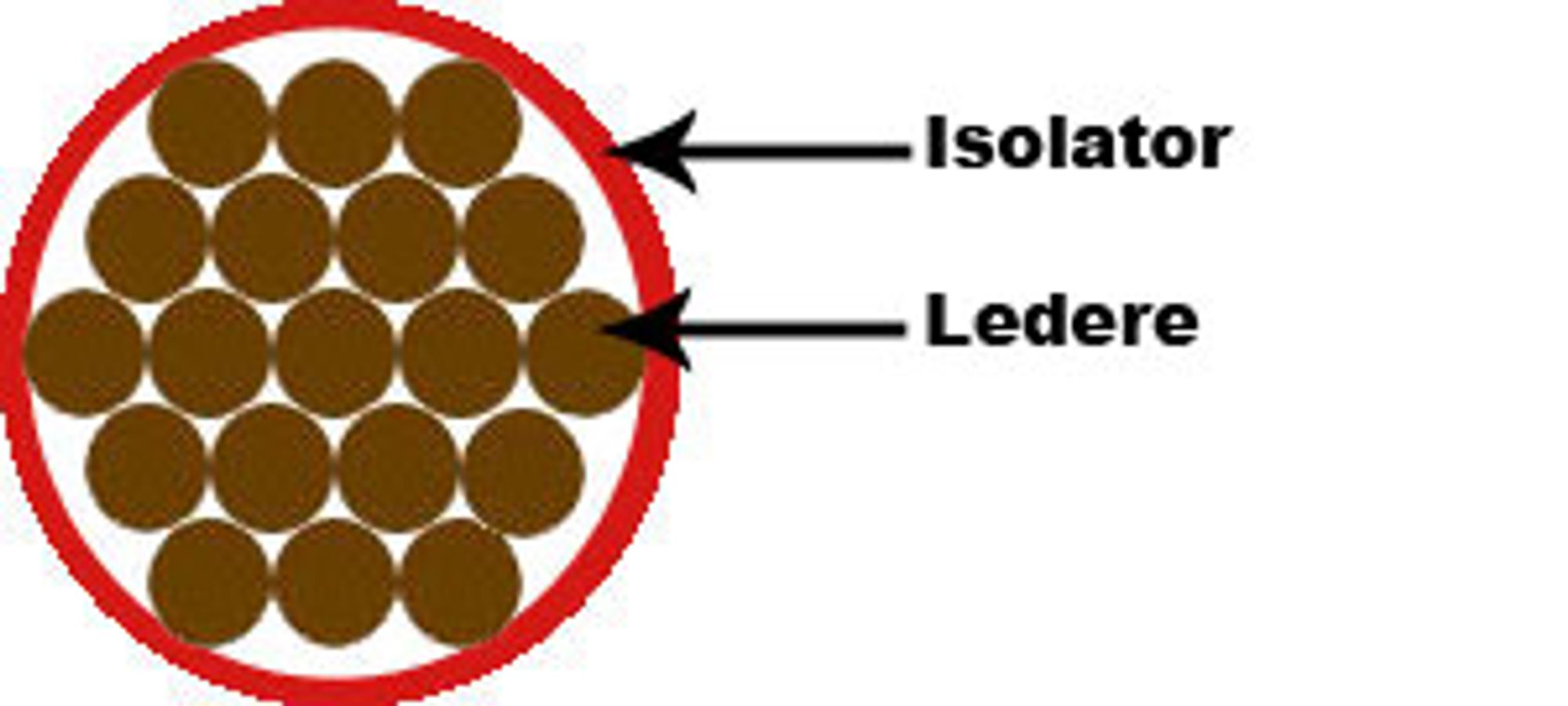

En kabel er i hovedsak bygget opp av to elementer - ledermateriale og isolasjon. Over ser du et bilde av tverrsnittet til en kabel.
Det er ledermaterialet (brune prikker) som fører strømmen, mens isolasjonen (rødt) hindrer kabelen å komme i kontakt med andre materialer som kan lede strøm, inkludert kroppsdeler.
Fargen på isolasjonen varierer, men det finnes enkelte farger som til en hvis grad er standard. Sort brukes for eksempel i de fleste tilfeller som GND (jord). Vi kan først som sist avvfeie alle mulige myter om at fargen på kablen har noe som helst å si for de tekniske egenskapene til kabelen.
Som ledermateriale i kabler fra strømforsyningen din er det mest vanlig å bruke kobber, men aluminium brukes også. Alle ledermaterialer har en naturlig motstand. Når strømmen passerer igjennom, synker spenningen og temperaturen øker. Det er for eksempel derfor det er flere +5 V-kabler i ATX-kontakten din. Med flere kabler blir tapet mindre, og effektiviteten på strømforsyningen større.
Kobber har en litt mindre motstand enn aluminium. Dette betyr at en strømforsyning som benytter seg av kobberkabler vil ha et naturlig mindre spenningsfall.
Et problem som nå begynner å gjøre seg gjeldende for ATX-kontaktene er at pinnene er for små i forhold til strømmen som passerer igjennom, noe som gjør de betydelig varme.
Fra strømforsyningen din vil følgende kabler alltid være den sammen spenningen:
Svart: GND
Gul: +12 V
Rød: +5 V
Orange: +3,3 V
Grønn: PS_ON (kan på eldre strømforsyninger være hvit)
Merk at dette gjelder kabler fra strømforsyningen. Enkelte vifteprodusenter kan for eksempel bruke røde kabler på +12 V-linjen. Dobbeltsjekk alltid derfor med manualen om du skal gjøre noe spesielt.
Side 3: ATX 20/24-pin
20-pin ATX
Rundt midten av 90-tallet begynte PC-produsentene å benytte seg av ATX-formatet. Dette innebar en ny hovedkort-kontakt med 20 pinner, som bl.a. hadde en +3,3 V-linje og en standby +5 V-linje. Sistnevnte er alltid aktiv uansett om datamaskinen din står på eller er avslått.
Da den nye 20-pins-kontakten kom, kunne hovedkortet "selv" slå av og på maskinen - man var ikke lenger avhengig av at brukeren slo av og på en fysisk bryter.
| Spenning | Kabelfarge | Pin-nummer | Pin-nummer |
Kabelfarge |
Spenning |
| +3,3 V | Oransje | 1 | 11 |
Oransje |
+3,3 V |
| +3,3 V | Oransje | 2 | 12 |
Blå |
-12 V |
| GND | Sort | 3 | 13 |
Sort |
GND |
| +5 V | Rød | 4 | 14 |
Grønn |
PS_ON |
| GND | Sort | 5 | 15 |
Sort |
GND |
| +5 V | Rød | 6 | 16 |
Sort |
GND |
| GND | Sort | 7 | 17 |
Sort |
GND |
| PWR_OK | Grå | 8 | 18 |
Hvit |
-5 V |
| VSB +5 V | Lilla | 9 | 19 |
Rød |
+5 V |
| +12 V | Gul | 10 | 20 |
Rød |
+5 V |
I tabellen over ser du hvilke kabler du finner på hvilke pinner på ATX-kontakten din. Om du holder kontakten vannrett foran ansiktet, vil pin 1 være nede i venstre hjørne. Kontakten har unike spor ved hver pin, så du kan teoretisk kun plugge den en vei
"Manuell" start
Hvis du kortslutter pin 14 (PS_ON) mot en av pinnene som går til GND, vil du starte strømforsyningen manuelt. Dette er kjekt å vite om du ønsker å teste strømforsyningen, eller om du skal ha den som en sekundær strømforsyning i maskinen din.Om du har en ny strømforsyning med en 24-pins kontakt, er det ikke noe problem å benytte denne på eldre hovedkort med 20-pins kontakt. 24-pins-kontakten er ganske enkelt en 20-pins kontakt med 4 ekstra pinner. Den er laget på denne måten slik at du skal kunne benytte den på eldre hovedkort.
Det er kun to ting som kan skape problemer. Ofte står det komponenter tett opptil kontakten på hovedkortet, og skaper en fysisk hindring. På enkelte hovedkort er også "veggene" i kontakten så tykke at kontakten ikke vil passe. Det finnes også adaptere fra 24-pin til 20-pin, om du heller ønsker en slik løsning.
Ferdigmaskiner: Pass på!
Om du har kjøpt en ferdig bygget PC og ønsker å bytte strømforsyningen, bør du passe litt på. Flere produsenter ønsker å låse kundene sine til å kun kjøpe deler fra dem. Maskiner blir dermed ofte solgt med hovedkort og strømforsyninger som ser ut som om de følger ATX-standarden, men gjør det likevel ikke.I enkelte tilfeller kan det være så ille at om du plugger en ATX-strømforsyning på hovedkortet, vil du rett og slett ødelegge det meste i maskinen din. Du bør derfor alltid være litt observant når du bytter en strømforsyning på en serieprodusert maskin.
24-pin ATX
Da den nye ATX-standarden kom, ATX12V 2.0, var det også behov for mer strøm. Den gamle 20-pins-kontakten hadde bare én +12 V-linje, og med de nye PCIe-sporene var det helt klart behov for mer strøm.
| Spenning | Kabelfarge | Pin-nummer | Pin-nummer |
Kabelfarge |
Spenning |
| +3,3 V | Oransje | 1 | 13 |
Oransje |
+3,3 V |
| +3,3 V | Oransje | 2 | 14 |
Blå |
-12 V |
| GND | Sort | 3 | 15 |
Sort |
GND |
| +5 V | Rød | 4 | 16 |
Grønn |
PS_ON |
| GND | Sort | 5 | 17 |
Sort |
GND |
| +5 V | Rød | 6 | 18 |
Sort |
GND |
| GND | Sort | 7 | 19 |
Sort |
GND |
| PWR_OK | Grå | 8 | 20 |
Hvit |
-5 V |
| VSB +5 V | Lilla | 9 | 21 |
Rød |
+5 V |
| +12 V | Gul | 10 | 22 |
Rød |
+5 V |
| +12 V | Gul | 11 | 23 |
Rød |
+5 V |
| +3,3 V | Oransje | 12 | 24 |
Sort |
GND |
En 24-pins kontakt er som tidligere nevnt en 20-pins kontakt med 4 ekstra pinner, henholdsvis +3,3 V, +5 V, +12 V og GND. Dette er ikke separate linjer, de er koblet sammen med de respektive linjene, men er delt opp slik at ATX-kablen kan føre flere ampere.
Av den grunn kan det faktisk fungere å koble en 20-pins kontakt i et 24-pins hovedkort - men ikke alltid. De ekstra amperene brukes ofte ved hard belastning/overklokking. Å gjøre dette er i det fleste tilfeller akkurat det samme som om du skulle ha brukt en adapter. De fleste strømforsyninger som i dag har en 24-pins ATX-kontakt, leveres som 20+4-pins. De 4 "nye" kontaktene er da avtagbare.
Side 4: Periferisk 4-pin/SATA/floppy
Periferisk 4-pin
Denne kabelen har vært til stede like lenge som PC-en - noe som sier sitt. Den brukes til det meste, slik som ekstra strøm til hovedkortet, skjermkort, optiske drev, harddisker, vifter, lys også videre. Kontakten passer kun en vei, så du skal ikke bekymre deg for å koble feil.
| Spenning | Kabelfarge | Pin nummer |
| +12 V | Gul | 1 |
| GND | Sort | 2 |
| GND | Sort | 3 |
| +5 V | Rød | 4 |
Strømforsyningen din har ofte mange slike kontakter spredd over flere kabler. Det er alltid lurt å koble de enhetene som trekker mest strøm, nærmest strømforsyningen og spre belastingen utover de forsellige kablene. Med andre ord er det er ikke spesielt lurt å koble fem harddisker og et skjermkort på samme kabel. Passer du på dette, unngår du spenningsfall og varmegang i kablene.
SATA
Da de nye SATA-harddiskene kom, ble også en ny strømkontakt introdusert. I forhold til sin forgjenger hadde den nye SATA-kontakten en +3,3 V-linje. Det er derimot veldig få harddisker som benytter seg av denne linjen.
Kontakten passer kun en vei. Pin 1 er nærmest det lille hakket i kontakten. Merk at denne kontakten har fem kabler men 15 pinner. Hver kabel benyttes ganske enkelt til tre pinner.
| Spenning | Kabelfarge | Pin-nummer |
| +3,3 V | Oransje | 1 |
| +3,3 V | Oransje | 2 |
| +3,3 V | Oransje | 3 |
| GND | Sort | 4 |
| GND | Sort | 5 |
| GND | Sort | 6 |
| +5 V | Rød | 7 |
| +5 V | Rød | 8 |
| +5 V | Rød | 9 |
| GND | Sort | 10 |
| GND | Sort | 11 |
| GND | Sort | 12 |
| +12 V | Gul | 13 |
| +12 V | Gul | 14 |
| +12 V | Gul | 15 |
Enkelte strømforsyninger har SATA-kontakter uten +3,3 V-linjen. Mange av de som ikke har SATA-utganger på sin strømforsyning, velger å bruke en adapter fra den perferiske 4-pins-kontakten. Her får man heller ikke med seg +3,3 V-linjen. Med tiden kan det godt hende det kommer flere harddisker som trenger +3,3 V, så det gjelder å holde et øye åpent.
Floppy
Med enheter slik som 3,5" diskettstasjoner og AGP-skjermkort som begynte å trekke litt mer strøm, ble en ny og smal kontakt introdusert. Nå er den derimot nesten glemt og brukes sjeldent. Dette er også en kontakt som kun passer en vei.
| Spenning | Kabelfarge | Pin-nummer |
| +5 V | Rød | 1 |
| GND | Sort | 2 |
| GND | Sort | 3 |
| +12 V | Gul | 4 |
Floppy-kontakten har betydelig mindre ledere, noe som betyr at den ikke kan føre like mye strøm som en vanlig perferisk 4-pin kabel.
Side 5: PCIe/4-pin +12 V/8-pin EPS +12 V
PCIe
PCIe-kontakten ble introdusert samtidig med PCIe-grensesnittet. Skjermkort som baserer seg på denne standarden, trekker nesten kun strøm fra +12 V-linjen, og det er nettopp det denne kontakten brukes til.
| Spenning | Kabelfarge | Pin-nummer |
| +12 V | Gul | 1 |
| +12 V | Gul | 2 |
| +12 V | Gul | 3 |
| GND | Sort | 4 |
| GND | Sort | 5 |
| GND | Sort | 6 |
Hvis du ikke har PCIe-kontakter på strømforsyningen din, er det helt vanlig å bruke en adapter. En slik adapter har to perferiske kontakter - pass på å plugg disse på hver sin kabellinje. Å koble disse til samme kabel er ganske meningsløst, da det blir det samme som om de skulle vært kun én perferisk kontakt. Grunnen til at det er to perferiske kontakter, er for å kunne føre flere ampere til skjermkortet.
PCIe 8-pin
Med nye skjermkort, slik som R5xx og R6xx fra ATI, har nok en PCIe-kontakt blitt introdusert. Den er lik 6-pin PCIe-kontakten, men har to ekstra kontakter. Skjermkort som benytter deg av 8-pins-kontakten fungerer med en 6-pins kontakt, men du vil ikke få utnyttet det fulle potensialet til kortet. Det har enda ikke blitt gitt ut så mye informasjon rundt akkurat denne kontakten.
4-pin +12 V
Da ATX-standarden kom, benyttet de fleste komponentene på hovedkortet seg av +3,3 V og +5 V. Med tiden var det et større behov for +12 V, utover det den ene kabelen på ATX-kontakten kunne levere. Denne kontakten er også ofte omtalt som "P4". Den er i de fleste tilfeller lokalisert nære CPU-en, fordi mesteparten av strømmen som trekkes fra kontakten går dit. De er viktig at du ikke mikser denne med de 4 "nye" pinnene på ATX-24-pins-kabelen.
| Spenning | Kabelfarge | Pin-nummer |
| GND | Sort | 1 |
| GND | Sort | 2 |
| +12 V | Gul | 3 |
| +12 V | Gul | 4 |
Dersom du kun har en 8-pins EPS-kontakt, er det ingenting teknisk som hindrer deg i å plugge inn halve kontakten i 4-pins kontakten. Men igjen kan du støte på fysiske hindringer på hovedkortet som hindrer deg i å gjøre dette.
8-pin EPS +12 V
En 8-pin EPS +12 V-kontakt er egentlig kun to 4-pin +12 V-kontakter satt sammen. Kontakten ble i hovedsak innført for effekthungrige oppsett med doble prosessorer. Som alle andre kontakter vi har snakket om hittil, passer denne kun en vei.
| Spenning | Kabelfarge | Pin-nummer |
| +12 V | Gul | 1 |
| +12 V | Gul | 2 |
| +12 V | Gul | 3 |
| +12 V | Gul | 4 |
| GND | Sort | 5 |
| GND | Sort | 6 |
| GND | Sort | 7 |
| GND | Sort | 8 |
Hvorvidt kontakten har en eller flere individuelle +12 V-linjer avhenger av strømforsyningen. På noen hovedkort med 8-pin +12 V-kontakt, kan det fungere å bruke en 4-pin +12 V. Dette er bare å teste om du skulle ha behov for det, men enkelte hovedkort forventer å få inn +12 V på åtte punkter.
Fungerer det ikke, så fungerer det ikke. Grunnen til at kontaktene har 8-pin fremfor 4-pin, er igjen for at de skal ha mulighet til å føre mer strøm.
Side 6: Oppsummering
Oppsummering
Med denne guiden bør du ha opparbeidet deg en generell forståelse av hvordan kabelsystemet fra strømforsyningen din er bygget opp. Vi har gått igjennom tilnærmet alle kontaktene på strømforsyningen din, fra den gamle perferiske 4-pins-kontakten til de nye 8-pins PCIe-kontaktene.
En generell huskeregel når du kobler kabler i maskinen din, og du er usikker på om du gjør det riktig: Glir den ikke lett inn, gjør du noe feil. Bruker du makt kan du forvente deg et lite koselig lysshow. Det meste som går lett sammen skal fungere - men ikke alltid. Er du usikker er det alltid lurt å dobbeltskjekke manualen.
