Side 1: Introduksjon

Et betydelig problem med flere HTPC-kabinetter er ikke det at designet ofte ikke passer helt i stua, men den fysiske størrelsen. De er ofte veldig dype. En vanlig hylle du har under eller ved TV-en er dyp nok for forsterkere og optiske enheter, men sjeldent dype nok til kabinetter. Silverstone er en av produsentene som nå skal få bukt med dette problemet.

Møt GD04, et HTPC-kabinett som bare er 15 cm høyt og 32 cm dypt. Det vil med andre ord ikke ta opp mer plass enn én enkel forsterker. Samtidig skal det være helt grei plass til komponenter som kan ta unna kraftigere HD-rendringsoppgaver.

GD04 fører seg inn i rekken med "Grandia"-kabinetter, en serie vi tok en titt på for ikke så alt for lenge siden. GD04 var ett av de dype kabinettene, la oss komme under huden på GD03 og se hva Silverstone byr på denne gangen.

Takk til Silverstone som sendte produktet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

• Dimensjoner: 440 mm x 150 mm x 323 mm
• Materiale: 0,8 mm stål og 0,8 mm aluminium
• Farge: Sort/sølv
• Utvidelsesplasser 5,25": 1
• Utvidelsesplasser 3,5": 2 (1)
• Utvidelsesplasser 2,5": 1 (2)
• Vifter, inkludert: 3 x 120 mm
• Vifter, ikke inkludert: 2 x 80 mm
• Ekspansjonsporter: 4
• Hovedkortstøtte: Micro ATX
• Ekstra funksjonalitet: 2 x USB 2.0, 1 x hodesett, 1 x mic
• Strømforsyningsplass: 1, nede
• Vekt: 5,5 kilogram

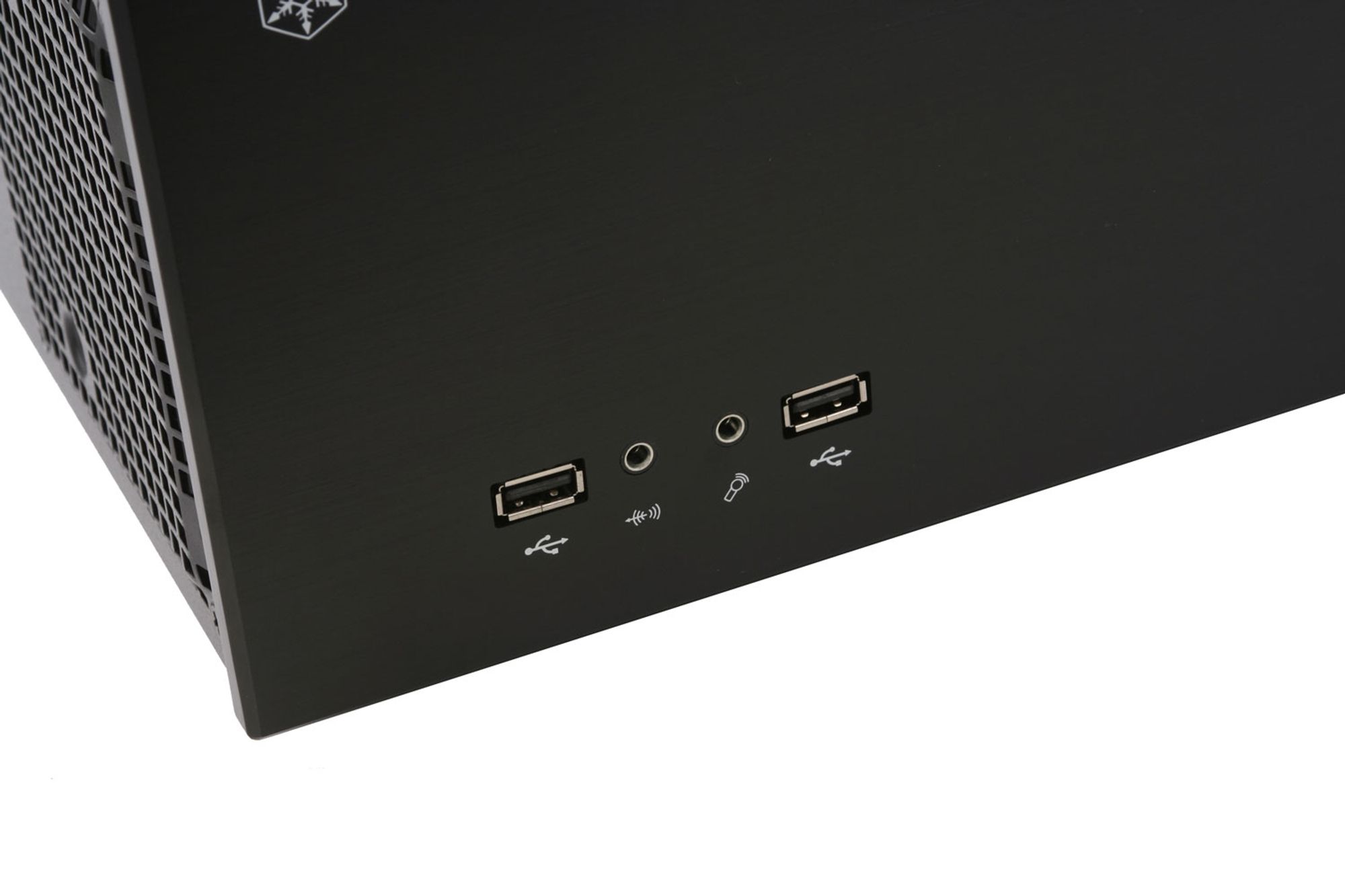

Et funksjonspanel er helt essensielt for alle kabinetter, uansett størrelse og form. Det vil alltid være irriterende om man må krype bak maskinen, for å koble til en liten minnepinne eller lignende. I dette tilfellet har Silverstone gjort ting enkelt, to USB-tilkoblinger og to lydtilkoblinger får holde.

GD04 blir levert med tre 120 mm brede vifter, og har plass til ytterligere to 80 mm brede enheter. Luften vil i all hovedsak flyte inn fra begge kortsidene og ut i bakkant. Det sitter riktig nok ingen vifter på kabinettets bakside, noe som skaper et overtrykk. Et slikt overtrykk vil samtidig hindre støv i å komme like lett inn i kabinettet. Alle vifter som suger luft inn i kabinettet, kommer med et enkelt støvfilter påmontert.

Kabinettet står på fire gummiføtter, hvor de to i front er dekket av aluminium. Disse bygger rundt 2 cm opp fra gulvet. Blir dette for høyt for deg, har Silverstone lagt ved noen lavere gummiføtter du selv kan montere.

Side 3: Utvendig design

Utvendig design

Silverstone har vist at de kan holde ting enkelt og stilrent, men som alle andre produsenter har de et par burugler i sitt sortiment. Etter vår mening tilhører GD04 den første rekken, kabinettet er enkelt og burde gjøre seg godt i stua eller andre steder hvor det er mer synlig for "allmennheten".

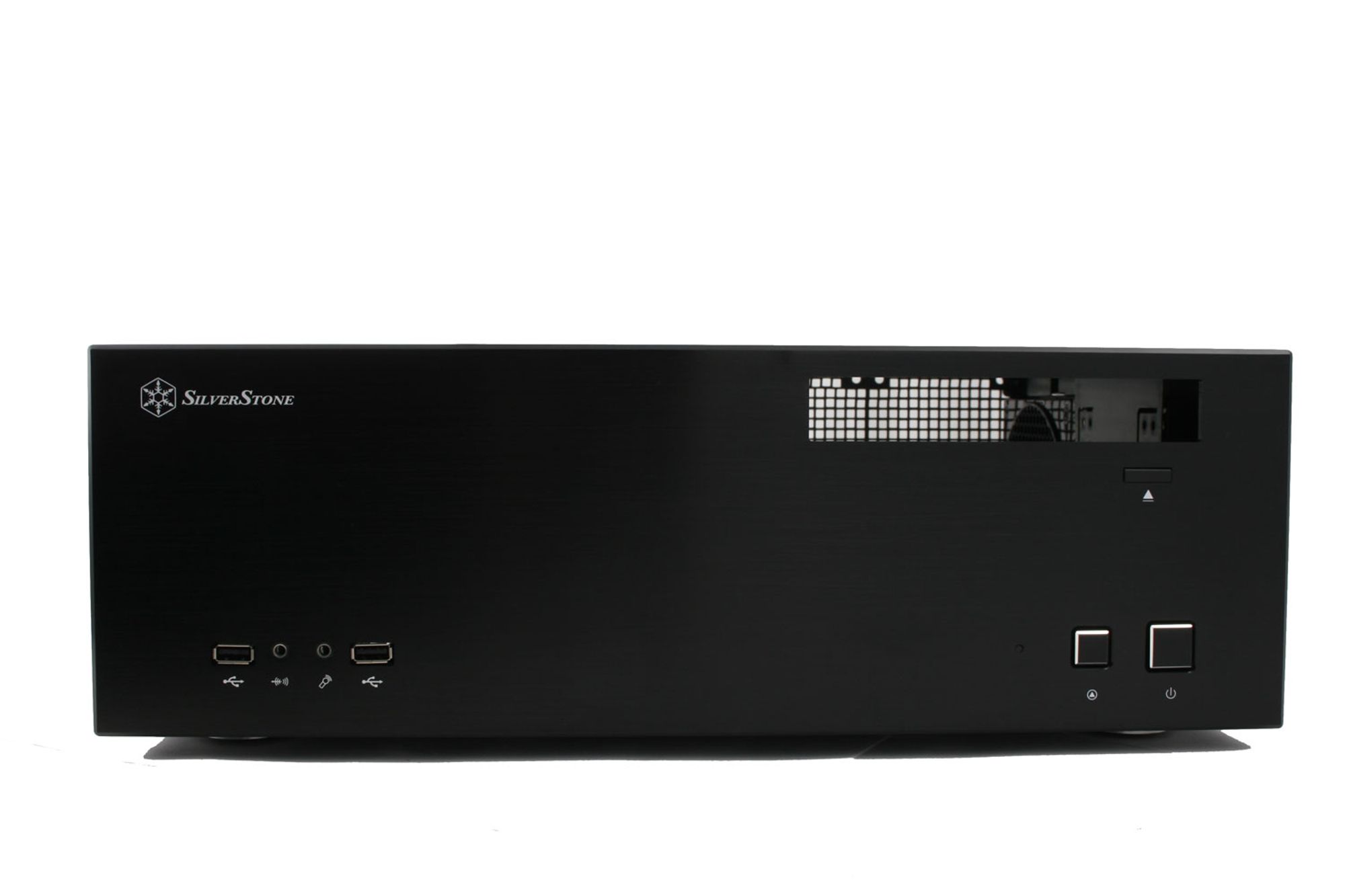

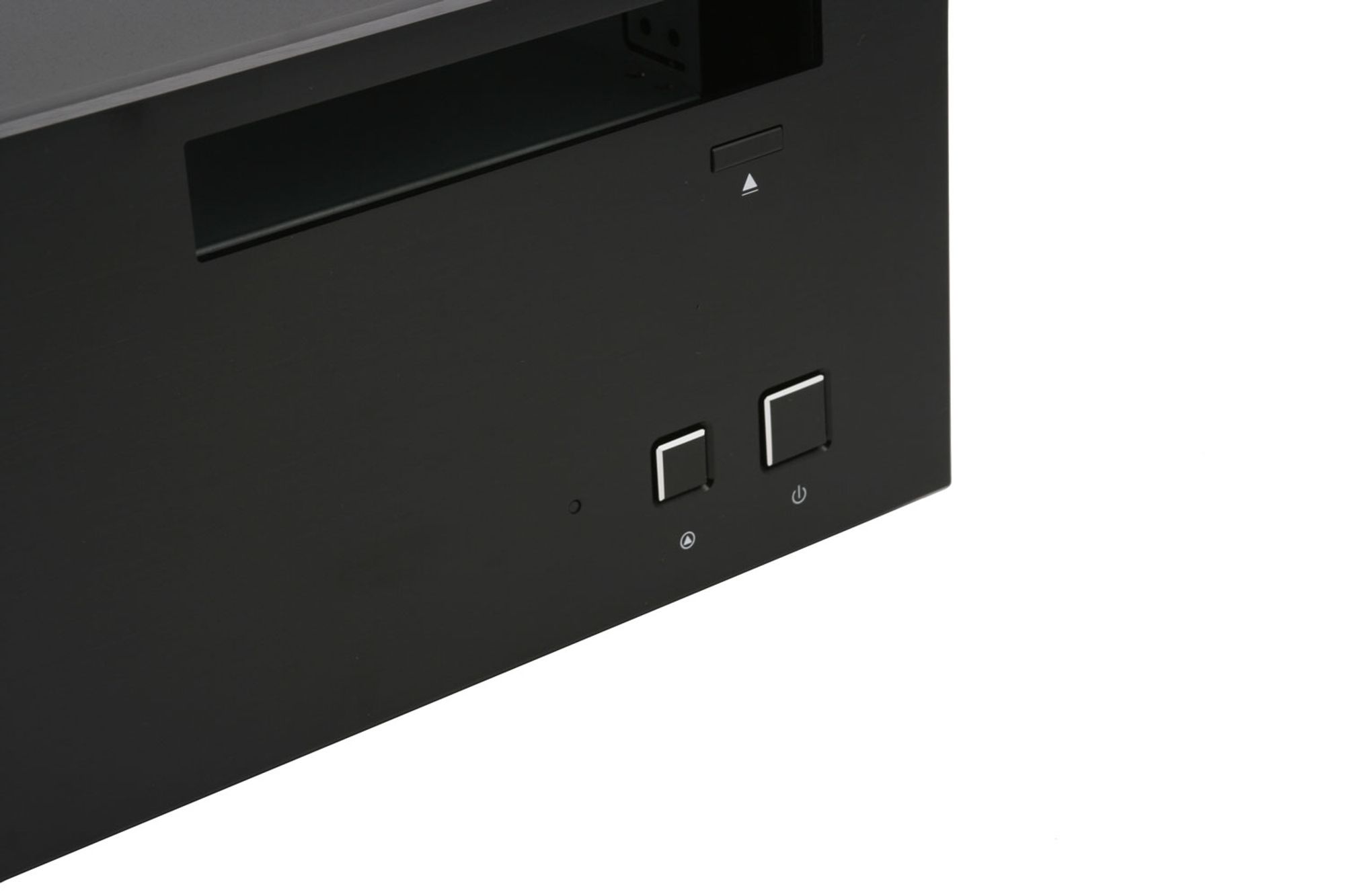

Forsiden består av et helt stykke aluminium, hvor alle hull er skåret ut med rette eller skarpe hjørner. Produsentlogoen har fått sin plass, mens oppstarts- og omstartsknappene er å finne til høyre. På bildene våre er ikke dekselet på den optiske enheten montert, noe som er grunnen til det store hullet du ser i front. Du kan lese mer om dette på neste side.

På baksiden ser vi plassene der du kan montere to 80 mm brede vifter. Strømforsyningen har fått plass til høyre, mens hovedkortet ligger til venstre. Dette er en mATX-kabinett, noe som betyr at du bare har fire ekspansjonsporter. Legg derimot merke til at det befinner seg én ekstra ekspansjonsport over strømforsyningen. Denne kan benyttes til ekstra USB-kontakter og lignende som gjerne følger med hovedkortet. Den er derimot montert feil vei om du ønsker å bruke vinklede PCI-adaptere.

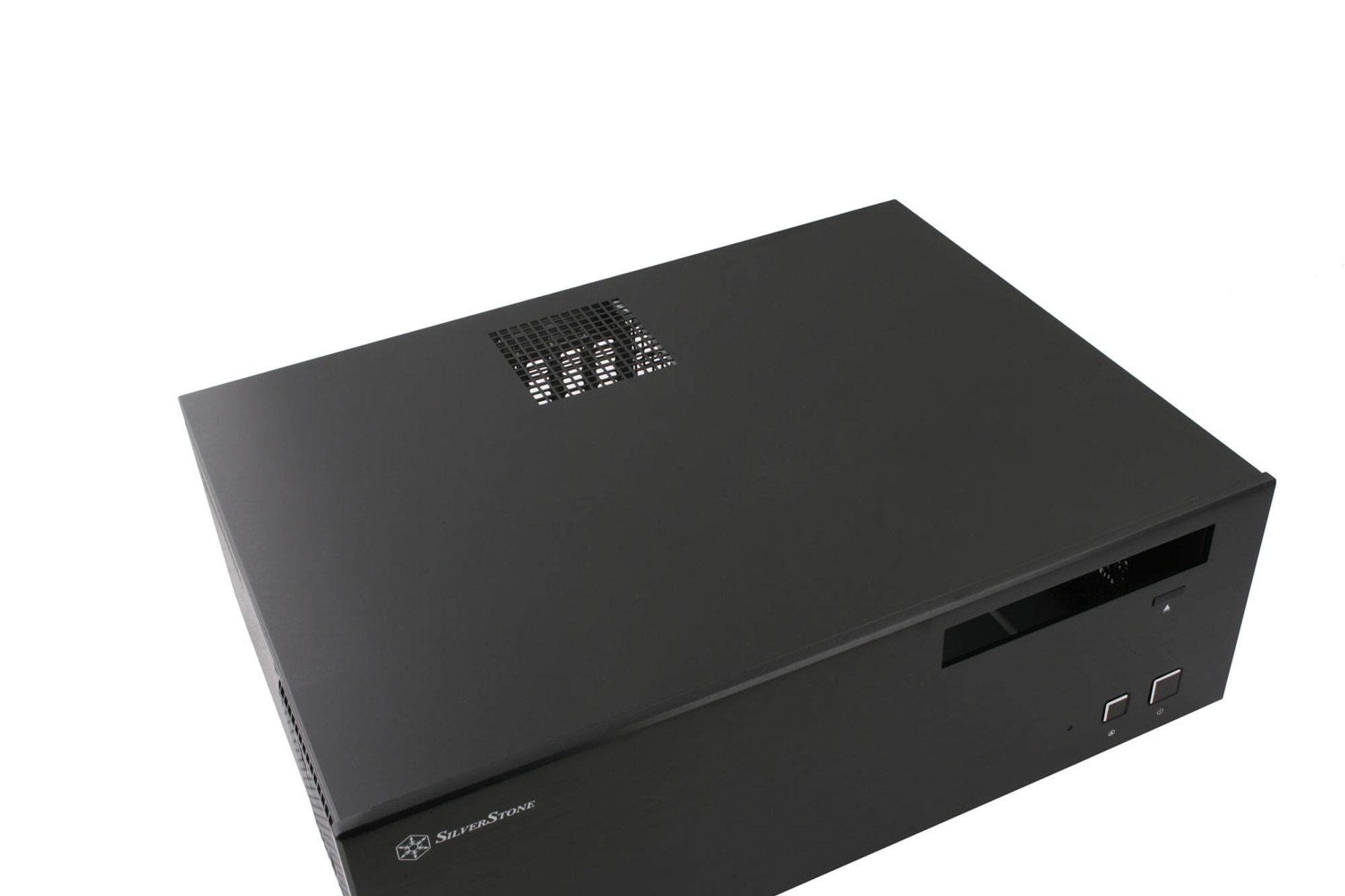

Topplokket inneholder ikke mye spennende, foruten et lite luftehull i bakkant. Her kan varm luft slippe ut den naturlige veien.

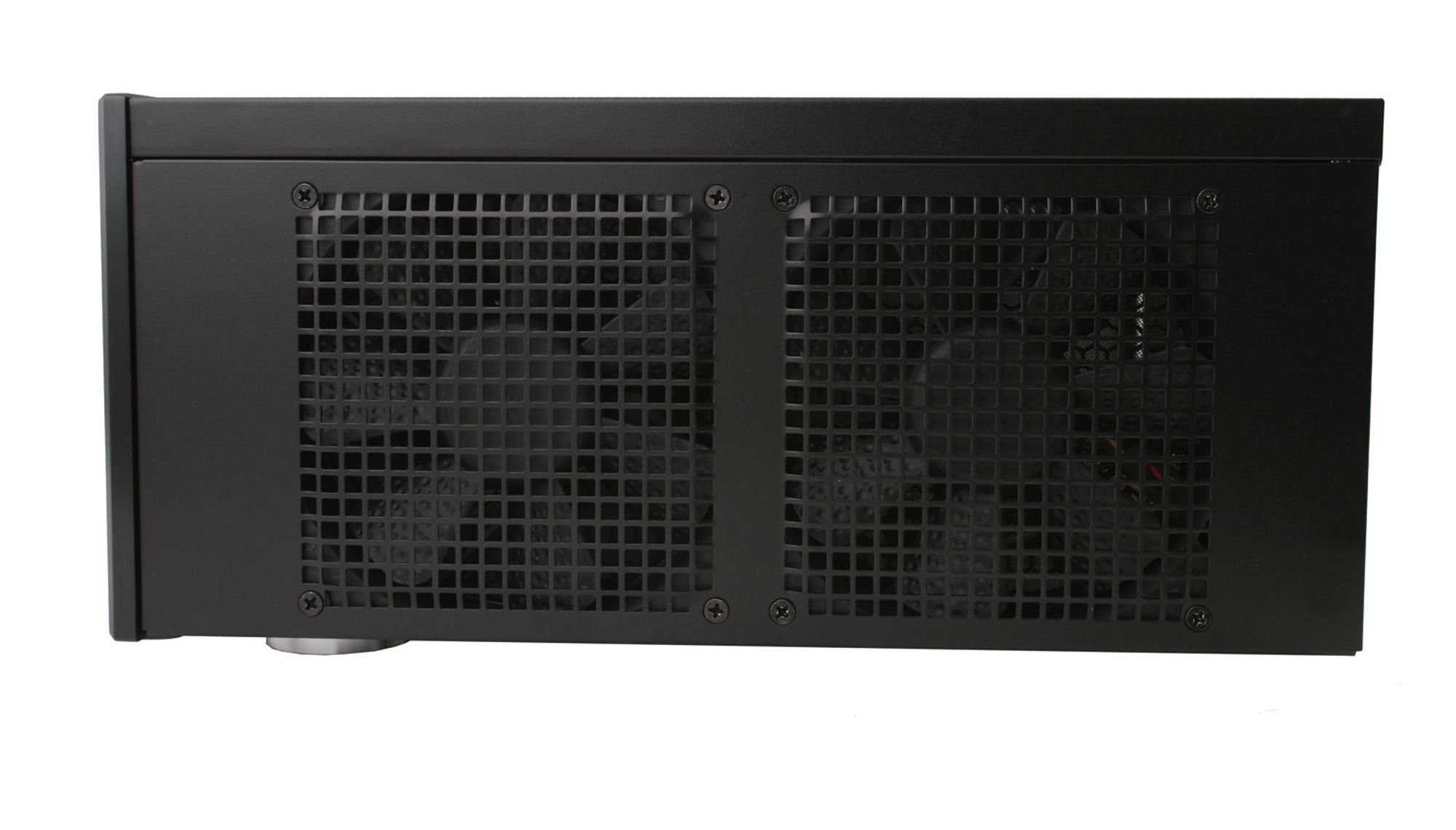

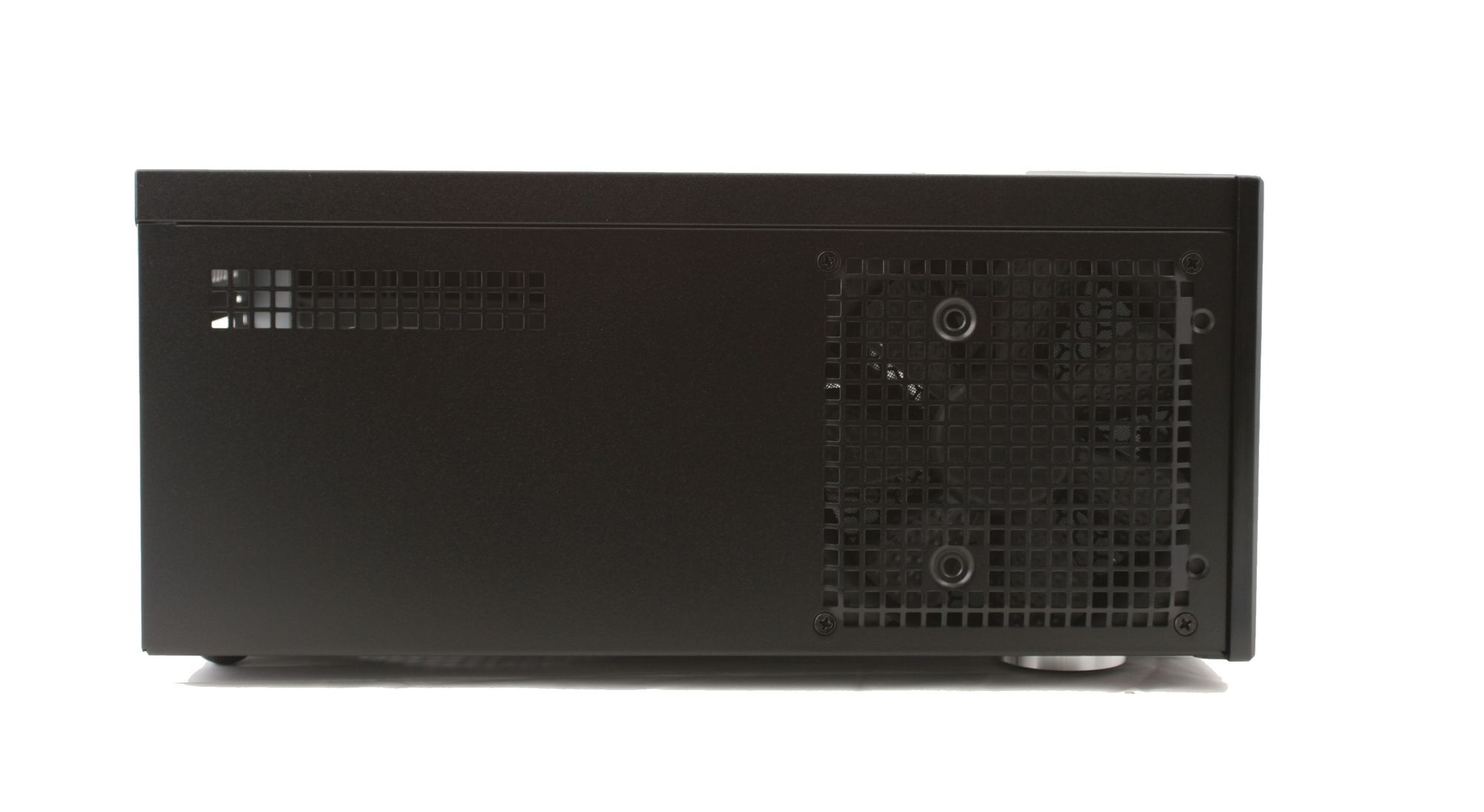

Sidekantene består i all hovedsak av luftehull hele veien. Store vifter er satt på plass, som trekker luften innover. Støvfiltre sitter på innsiden, og er fastmontert i viftegrillen. Du må med andre ord skru disse løs for å igangsette vaskejobben.

Side 4: Montering

Montering

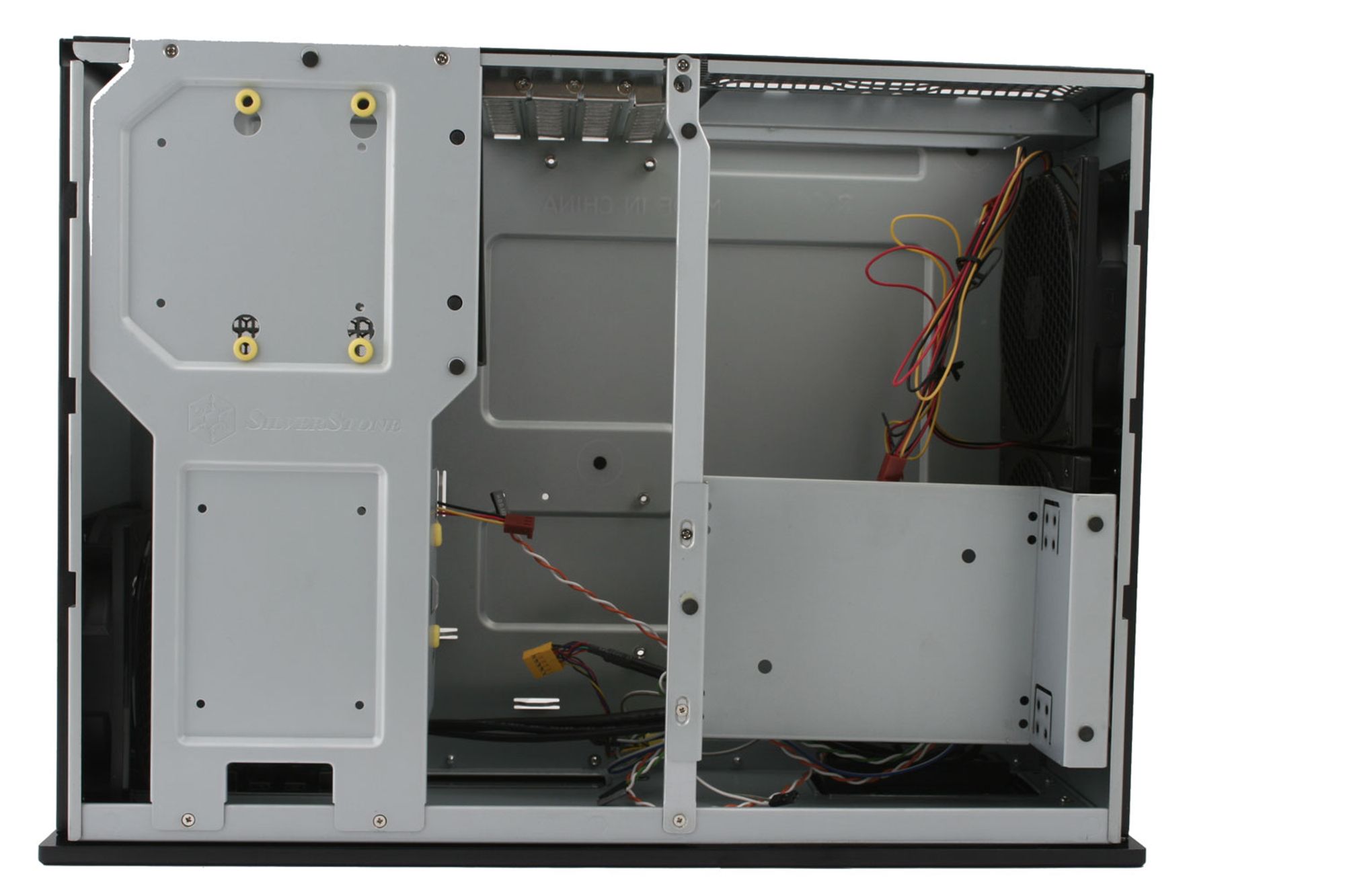

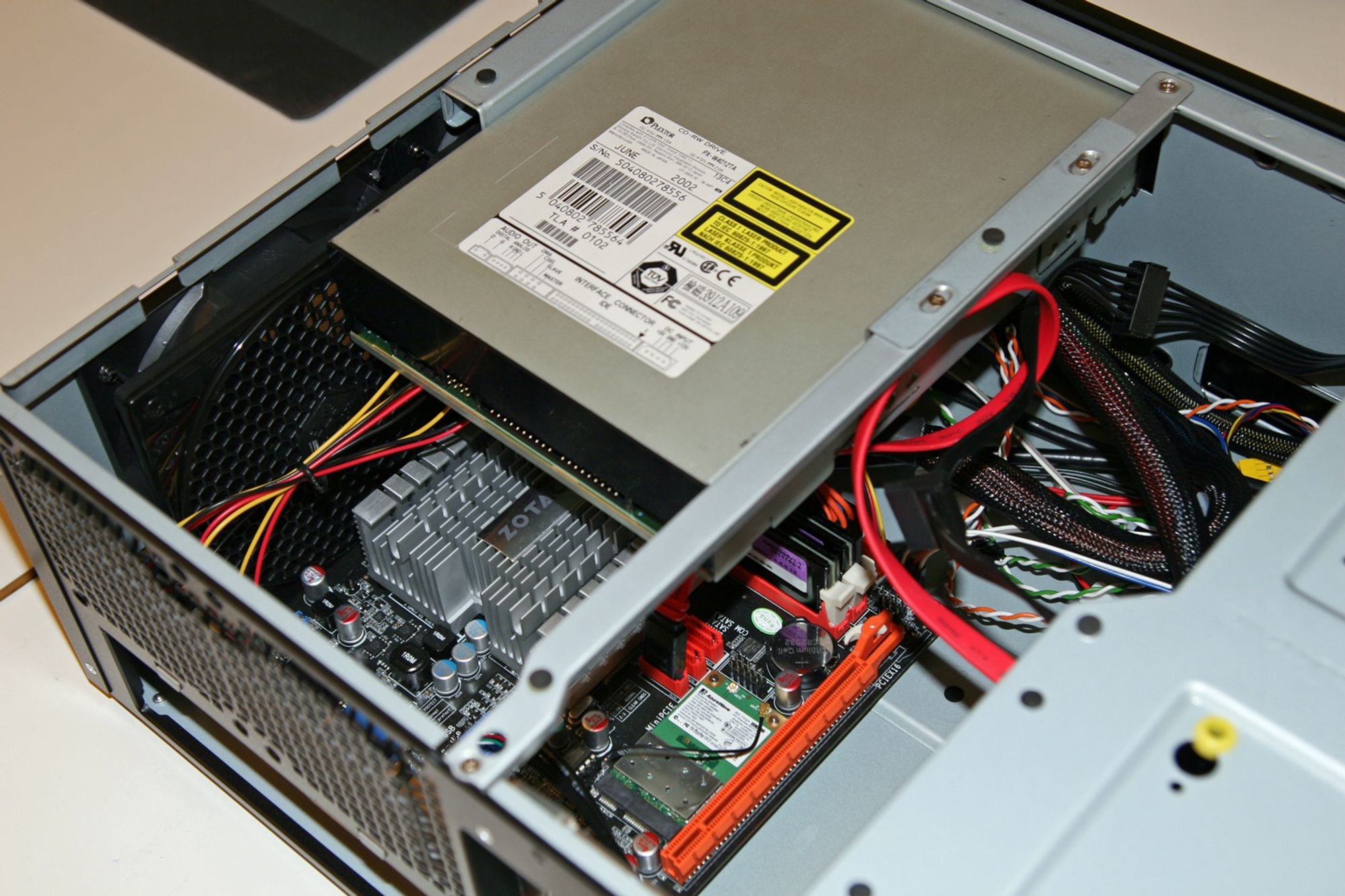

Når monteringsprosessen starter, fjerner du først topplokket enkelt ved å løsne fire skruer. Deretter må du ta ut begge metallrammene du ser på bildet under, den ene holder på lagringsmedier og den andre støtter opp den optiske enheten.

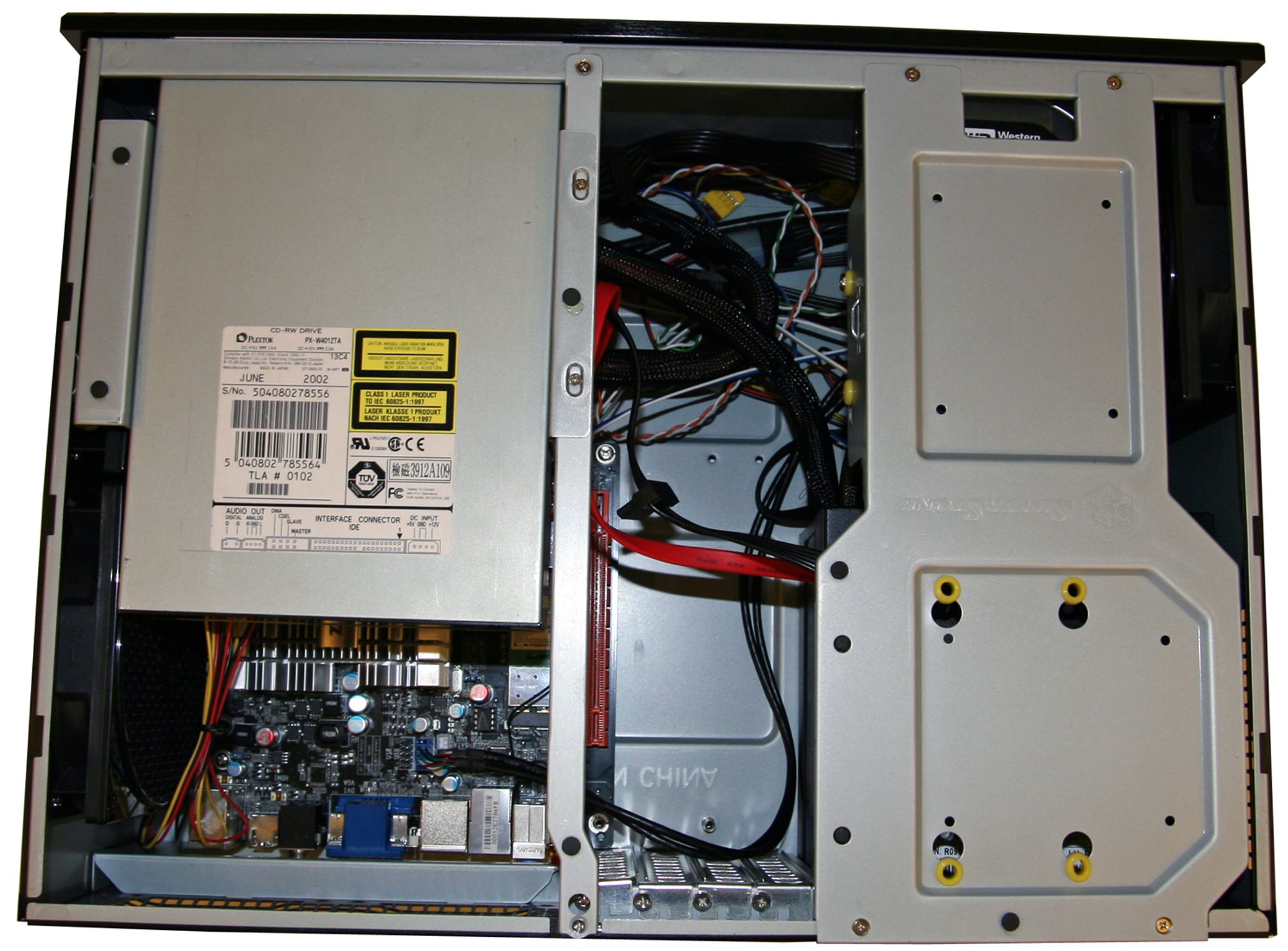

I kabinettet kan du montere mATX- og ITX-baserte hovedkort, og vi møtte ikke på noen spesielle problemer underveis. Støtteskinnen som ligger på tvers av kabinettet kan du også med fordel fjerne i forkant, så blir det enda vanskeligere for deg å skade hovedkortet under montering – noe som er en god ting. Et alternativt skjermkort sklir også greit på plass, men vær klar over at dette vil bryte luftstrømmen på en konkret måte, samtidig som det er begrensninger på lengden.

Strømforsyningen har godt med plass, selv om du bør holde deg til standardiserte enheter, er det plass for de lengre enhetene. Alle kabler som stikker ut, vil ha god plass på baksiden.

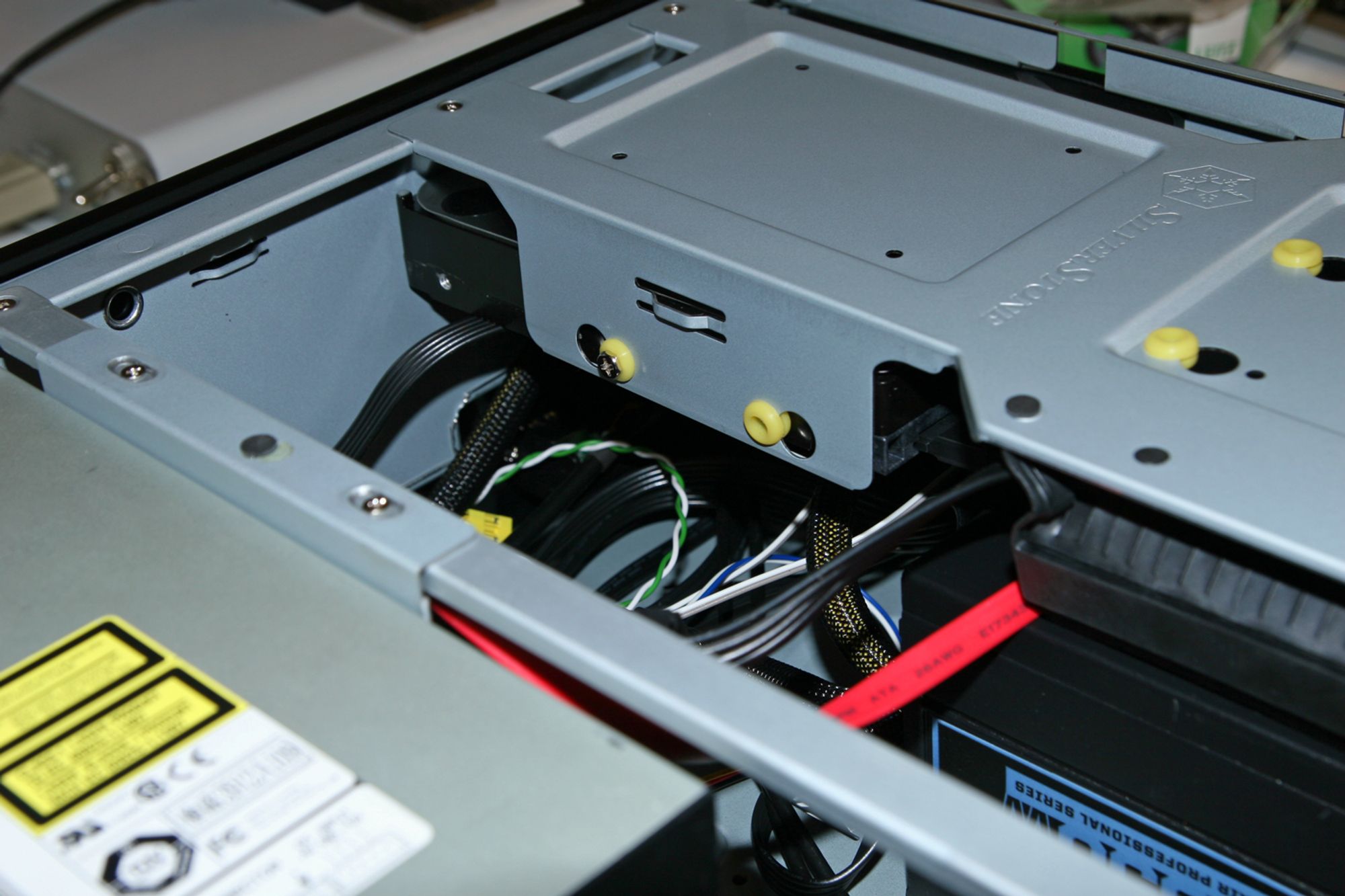

Det meste av kabelrot blir skjult bak metalldelene som holder enkelte komponenter på plass. Silverstone har lagt ved en rekke kabelbånd som lar deg samle kablene, slik at luftflyten kan opprettholdes. Vi anbefaler at du bruker disse.

Harddisker

Normale harddisker på 3,5 tommer monteres enten hengende i vibrasjonsisolerte fester slik vi har gjort, eller over strømforsyningen uten vibrasjonsisolering. Det flotte med dette kabinettet er at du kan montere hele to 2,5"-enheter, to slike fester er på dagens marked regnet som relativt mye, spesielt i kabinetter som GD04.

Optiske enheter

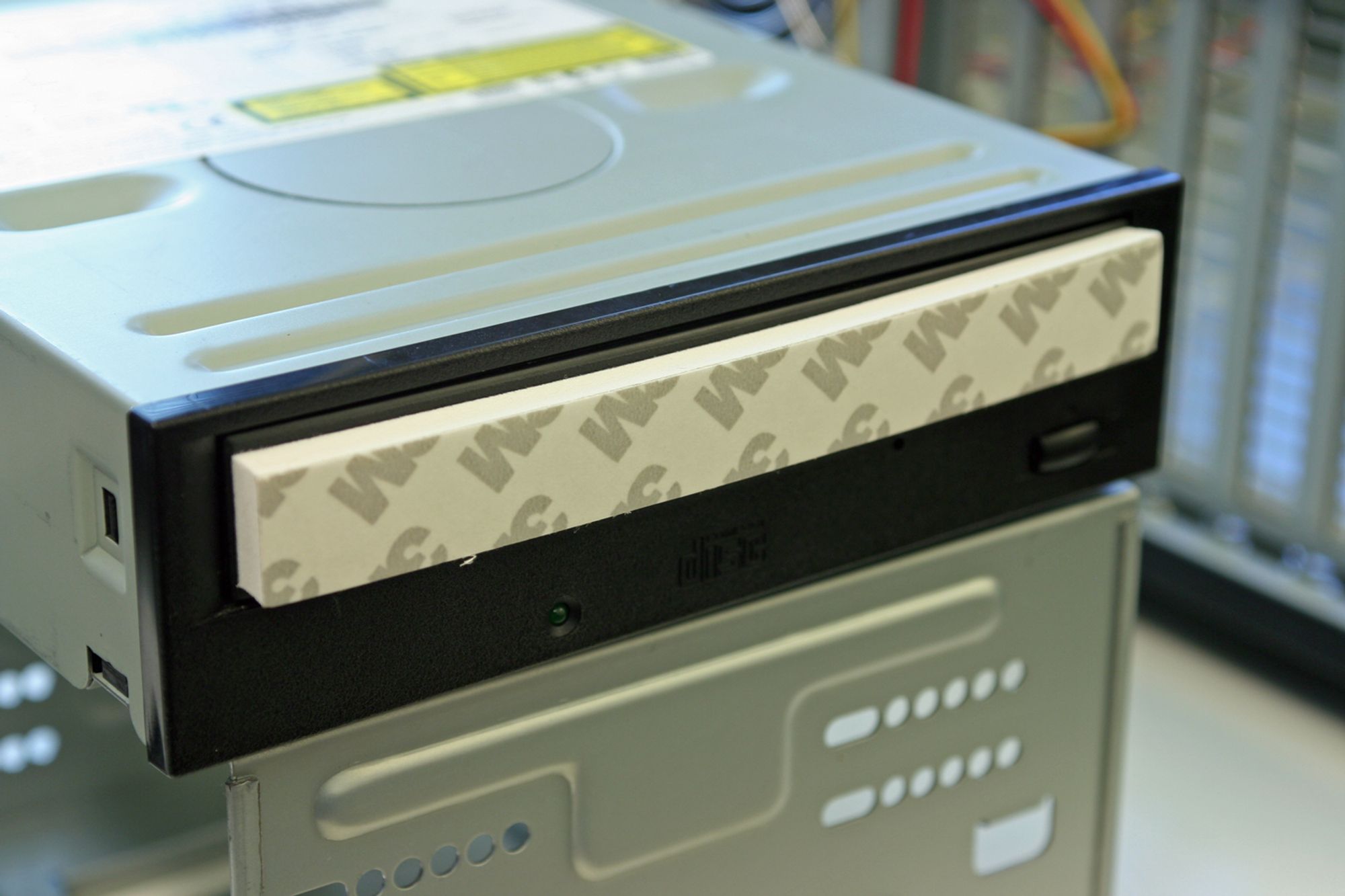

Da vi testet det forrige kabinettet i Grandia serien, SST-GD03, møtte vi på en snodig og ikke veldig god monteringsteknikk for optiske enheter. De skrus på plass på normal måte, men for at det hele skal se pent ut fra utsiden må du montere på en liten aluminiumsplate. Denne festes utrolig nok med dobbeltsidig tape, litt tynnere enn den som er vist på bildet over. Her kunne ting definitivt vært gjort annerledes, det finnes bedre og enklere løsninger på markedet.

Side 5: Termiske egenskaper

Termiske egenskaper

Vår ITX-baserte testbenk for kabinetter, som dagens testmodell, inneholder ikke et stort skjermkort som står vertikalt på hovedkortet. Dette byr på termiske fordeler, fordi luften får flyte friere. Luftflyten i GD04 går i all hovedsak ut på at kald luft suges inn via sidekantene, mens den varme luften strømmer ut bak. Dette er ikke helt teoretisk optimalt, men vi får la resultatene lenger ned avgjøre dette.

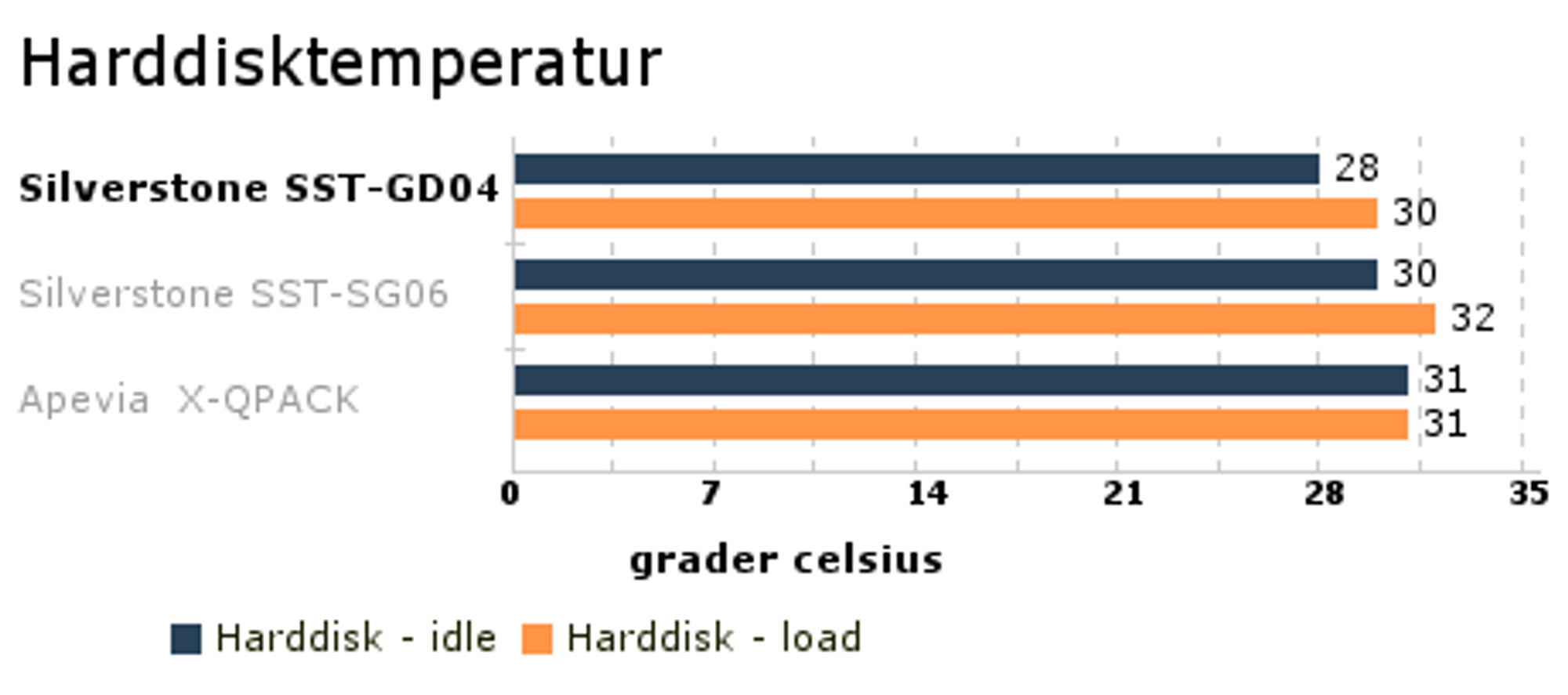

Det er riktig nok påvist at harddisktemperaturen ikke er den faktoren som er avgjørende for at akkurat denne komponenten tar kvelden. 30 - 40°C er ideelt, og som vi ser bikker faktisk GD04 litt under denne grensen.

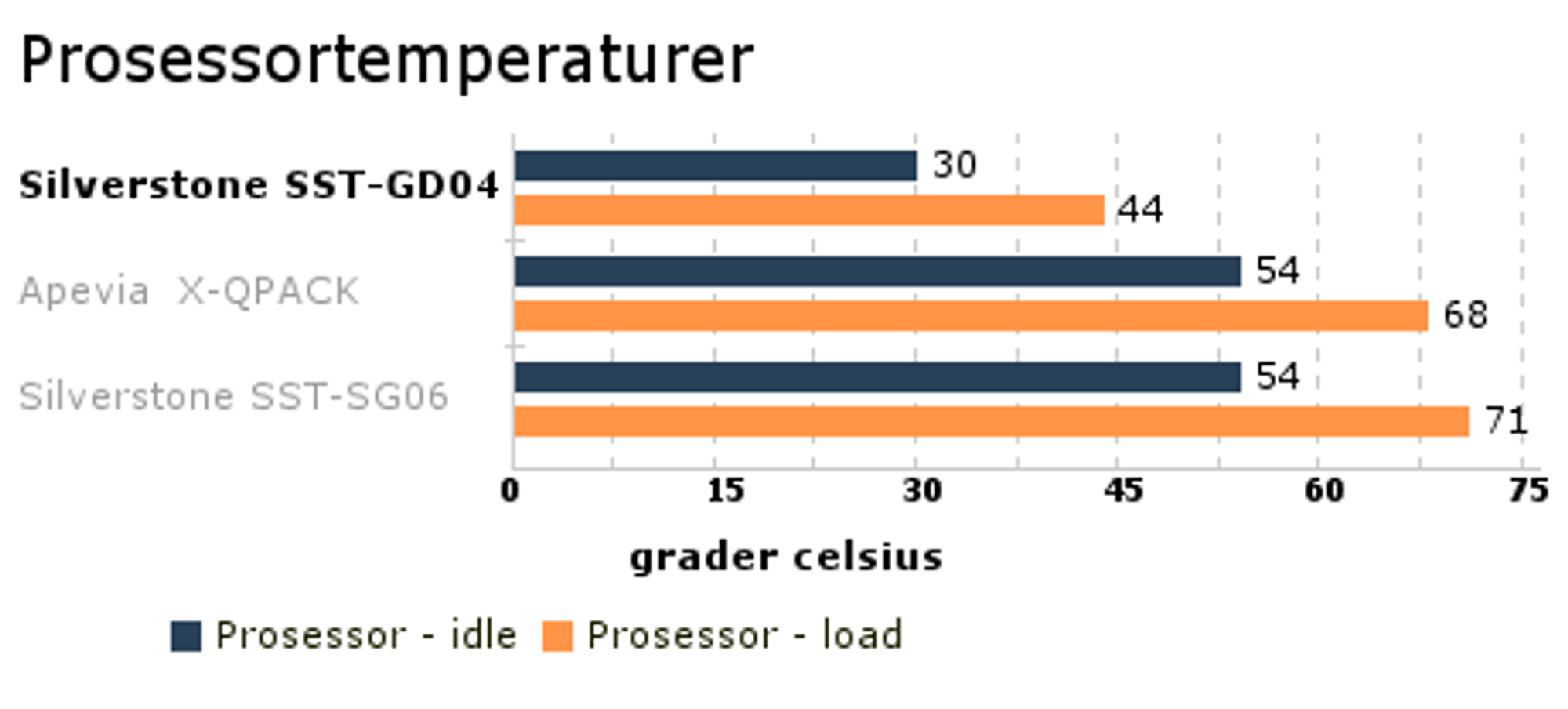

Når det kommer til prosessortemperaturen, må vi slenge på en liten kommentar om disse målingene. De to øvrige kabinettene i denne grafen er betydelig mer kompakt enn dagens testkabinett, så det er forventet at temperaturene i GD04 vil være betydelig lavere. Uansett, at dette kabinettet kan holde en passiv avkjølt Intel Atom N330 bare 8°C over romtemperatur er godt gjort uansett!

Støy

Støynivået som totalt sett kommer ut av denne kassen kan betegnes som meget lavt. Vi måtte faktisk ta en ekstra sjekk for å være sikker på at maskinen faktisk stod på. De tre viftene Silverstone har satt på plass gir ikke fra seg mye lyd, og i kombinasjon med en stillegående strømforsyning og passiv prosessorkjøler vil du sitte igjen med en virkelig stillegående maskin i dette kabinettet.

Side 6: Konklusjon

Konklusjon

Silverstone SST-GD04 er definitivt et helt ypperlig kabinett for de som ønsker en mellomstor maskin i stua. Kabinettet ser godt ut, etter vår mening er det mer lekkert enn lillebroren SST-GD03. Dagens testkabinett er samtidig ikke spesielt dypt, ikke mer enn 32 cm. Det vil dermed gli lett inn i en normal hylle under TV-en eller lignende. Samtidig er det hele stillegående og maskinvaren holdes kjøling.

Harddisktemperaturen vi måler er faktisk nesten litt lav, men det får være. Prosessortemperaturen er derimot veldig ideell, bare 30°C på en passiv kjølt Intel Atom N330 er ikke dumt. Videre vil vi trekke frem at støynivået som totalt kommer ut av kassen er noe som absolutt ikke vil ødelegge for en rolig film eller lignende, det hele er meget stillegående.

Den korte dybden gjør at kabinettet kan få plass flere gode steder, men det betyr ikke at det er spesielt trangt på innsiden. Det er riktig nok noen begrensninger på skjermkortets lengde, 28 cm, men vi kan ikke skjønne at du skal trenge noe større i en slik maskin.

Det eneste virkelige negative vi kan trekke frem er ingen stor og problematisk sak. Dekselet du fester på optiske enheter for at det hele skal se pent ut, festes med noe så primitivt som dobbeltsidig tape. Dette er uten tvil ingen god løsning, og det finnes allerede flere andre gode løsninger på markedet.

Silverstone SST-GD04 starter med en pris på rundt 800 kroner, en svært konkurransedyktig pris. Kabinettet er allerede tilgjengelig i norske nettbutikker. Setter vi prisen i forhold til kvaliteten og designen vi har sett her i dag, kan vi virkelig anbefale dette kabinettet.

+ Gode termiske egenskaper
+ Stillegående
+ Lekkert og enkelt design
+ Gode muligheter for 2,5"-enheter

- Kjip festeteknikk for dekselet til optiske enheter
