Side 1: Introduksjon

Mange kjenner nok til Silverstone i forbindelse med deres HTPC-kabinetter. De befinner seg også i flere andre segmenter, men i dag skal vi konsentrere oss om kabinettene.

Silverstones nyeste serie med produkter, på kryss av flere kategorier, har blitt relativt godt mottatt. Raven er navnet, en serie som består av både kabinetter, strømforsyninger og periferiprodukter. Det nyeste medlemmet heter Raven RV02, som ikke bare er det nyeste Raven-medlemmet, men samtidig også det nyeste kabinettet fra taiwaneserne.

Det er ikke spesielt lenge siden vi så på storebroren til dette kabinettet, Raven RV01. RV02 er basert på mange av de samme prinsippene. Hovedkortet er vinklet 90 grader for en bedre luftflyt, et vifteanlegg som kunne ventilert en større bygning er på plass og det hele kommer med gode muligheter for vannkjøling. Vi har tafset godt og lenge, les videre for å se hva vi mener.

Takk til Silverstone som sendte produktet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

• Dimensjoner: 212 x 503 x 643 mm
• Materiale: Stål og plastikk
• Farge: Sort
• Modellnummer: SST-RV02B-W
• Utvidelsesplasser 5,25": 8
• Utvidelsesplasser 3,5": 4
• Utvidelsesplasser 2,5": 1, byttes ut med en 3,5"
• Vifter, inkludert: 1x 120 mm topp, 3 x 180 mm bunn
• Vifter, ikke inkludert: 0
• Ekspansjonsporter: 8
• Hovedkortstøtte: SSI CEB, ATX (maks 12" x 11"), Micro ATX
• Ekstra funksjonalitet: 2 x USB 2.0, 1 x hodesett, 1 x mic
• Strømforsyningsplass: 1, topp
• Vekt: 12,5 kilo

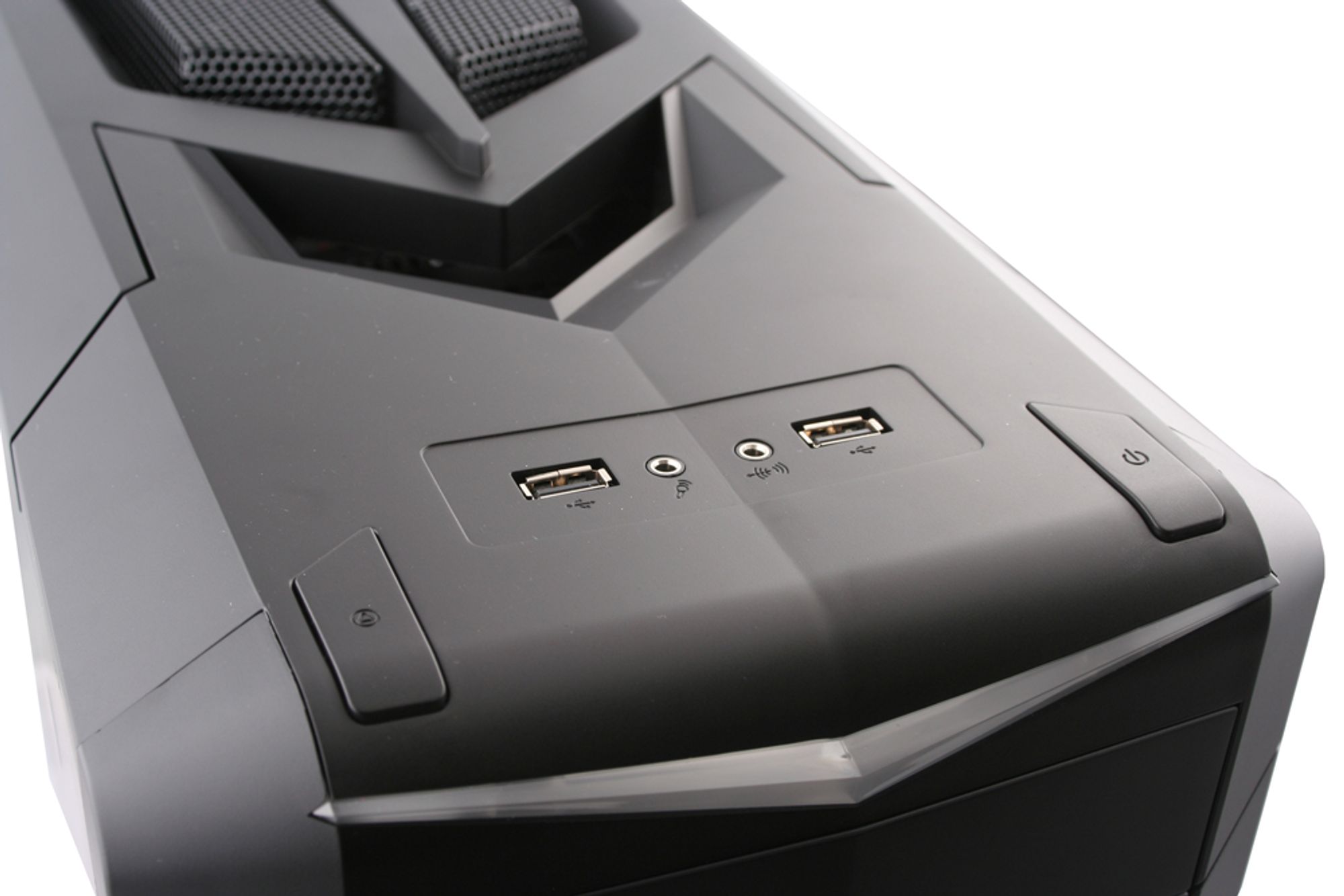

Helt øverst og ubeskyttet på toppen finner vi et enkelt funksjonspanel. Panelet går så mye i stil med resten av kabinettet som det er mulig å gjøre med en åpen løsning. Det er ikke spesielt rikt med kontakter, men de mest vitale har fått plass.

Det meste i dette kabinettet er snudd på hodet. Ikke ta oss regelrett, det hele er bare vridd 90 grader i forhold til det vi vanligvis ser. Kontaktutgangene på hovedkortet ligger nå på toppen, mens strømforsyningen peker den samme veien. En rekke med tre solide 180 mm vifter i bunn sørger for at store mengder luft kan flyte over alle komponentene. samtidig er det et stort positivt lufttrykk i kabinettet, noe som gjør det vanskeligere for støv å komme inn. Vinklingen av hovedkortet sørger også for at varm luft flyter sin naturlige vei. Samtidig vil ikke skjermkortet fungerer som et stort seil midt i kabinettet.

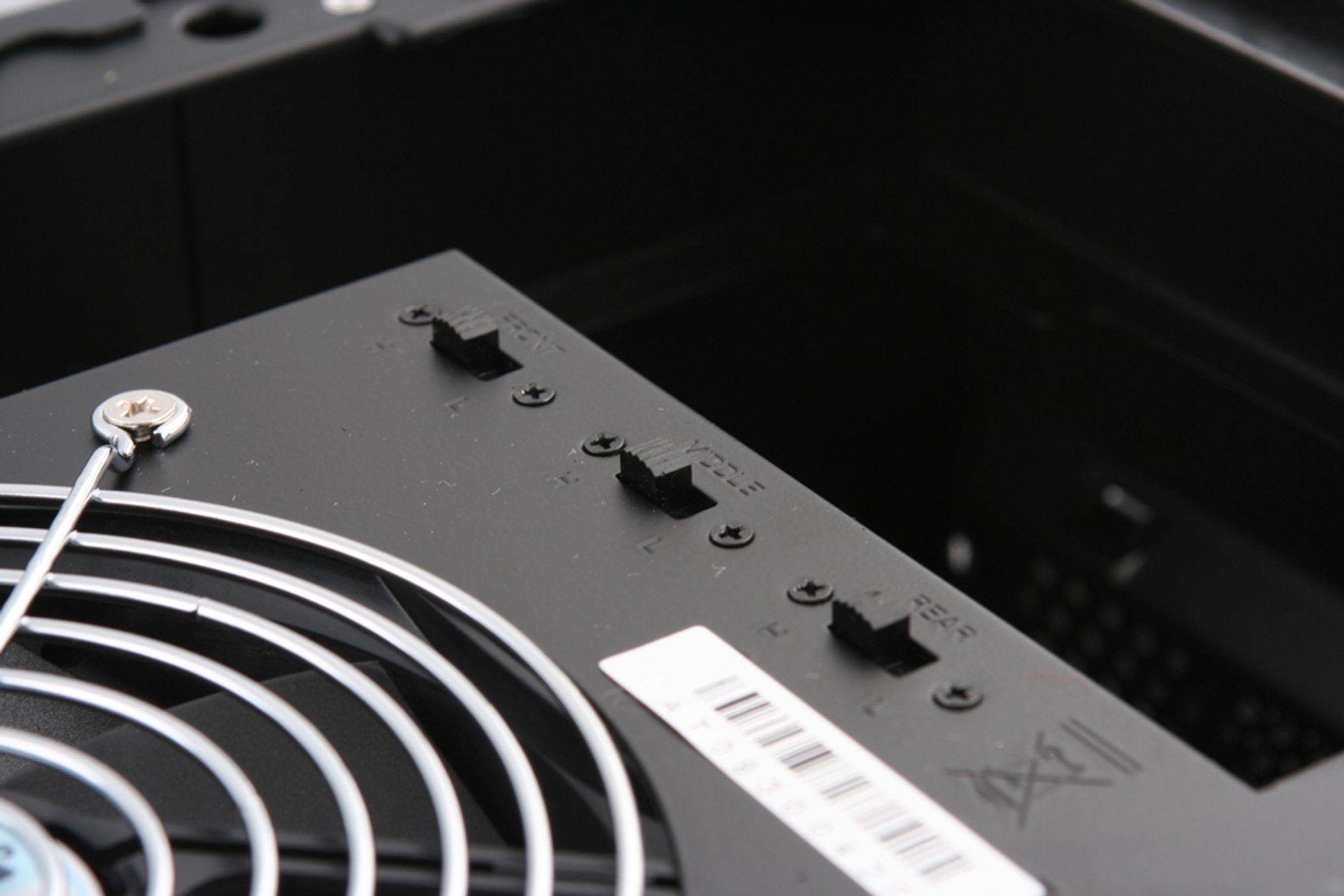

Ved hjelp av noen enkel festebraketter som Silverstone har lagt ved, kan du montere en trippel 120 mm radiator over de tre store viftene. For regulering av hastigheten på disse, sitter det en enkel kontroller i topplokket.

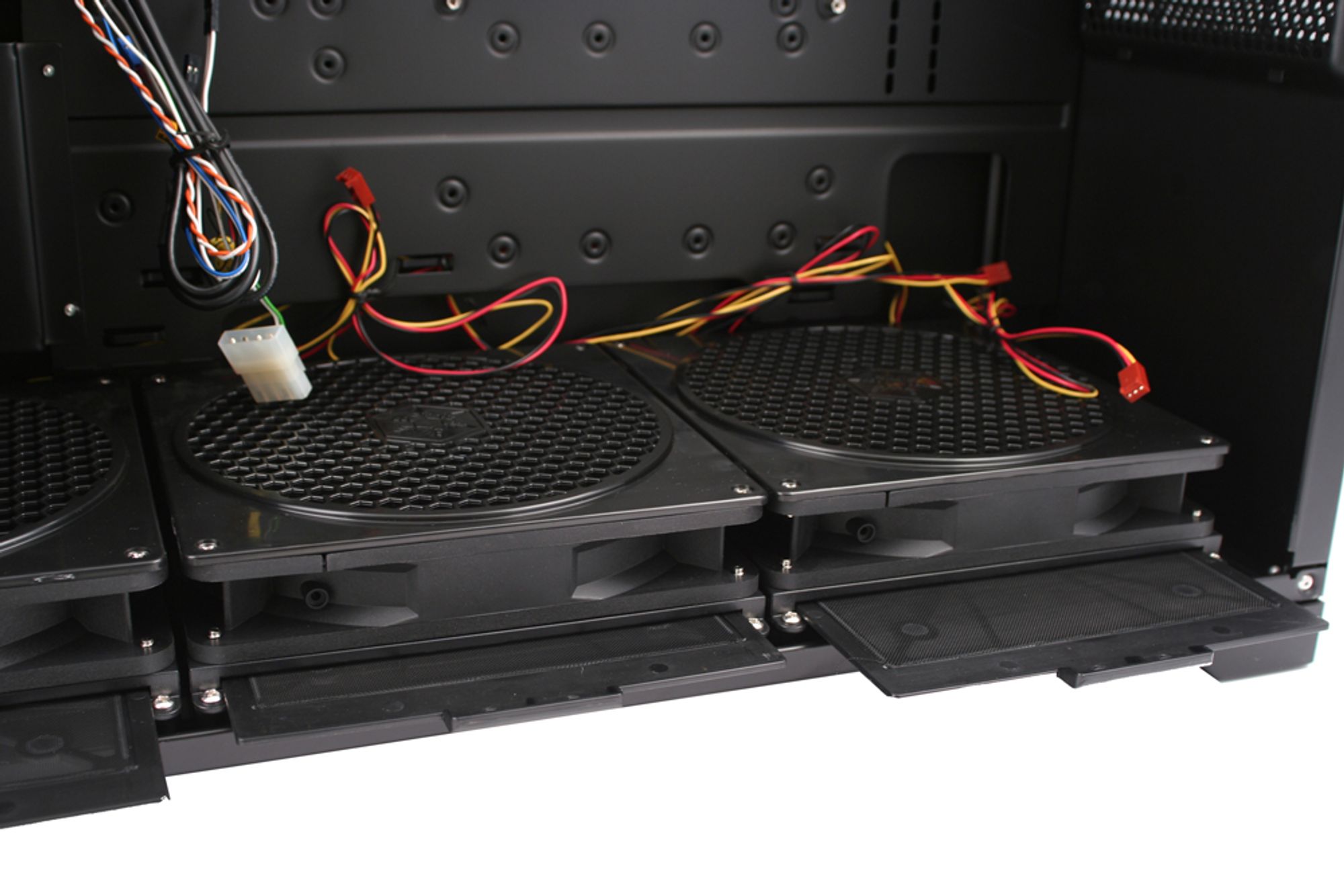

På alle punkter hvor det blir trukket luft inn i kabinettet, er det støvfiltre på plass. Tre av dem ligger under de nederste viftene, og et står ved et gitteret i bakkant av kabinettet. Filtrene kan du lett trekke ut for rengjøring. Det er også verd å nevne at kabinettet leveres både med og uten vindu.

Side 3: Utvendig design

Utvendig design

Selv om kabinettet består av mye plastikk, gir ikke førsteinntrykket oss på noen måte en "jalla"-følelse. Det hele virker faktisk ganske så solid, og selv om det er mye plastikk tilstede. Videre føler vi at Silverstone faktisk har gjort det hele ganske så gjennomført og stilrent, foruten topplokket som for vår del er litt vel skrikende.

Kabinettet bygger på rette linjer med skarpe hjørner. Forsiden har en gjennomgående inndeling etter brønnlokkene. Det er ingen dør som dekker over forsiden, noe de fleste sikkert vil mene er helt greit. Helt øverst ligger det en liten stripe akryl. Når maskinen er påskrudd, lyser denne blått.

Baksiden er temmelig anonym. Grunnen til dette er som vi har nevnt tidligere, at hovedkortet er vinklet med kontaktene mot topplokket. Baksiden inneholder faktisk kun et lite luftehull med tilhørende støvfilter. Her kan man ikke direkte montere på en vifte, men om du så absolutt skulle ønske dette så er det mulig ved hjelp av litt kreativitet. Noe vi kan nevne, er at det på undersiden av kabinettet, mot baksiden, er to gjennomføringshull for vannslanger.

Det er på toppen alt det spennende skjer. Hele lokket, foruten den delen hvor funksjonspanelet ligger, kan lett løsnes. Dette lokket er forøvrig godt perforert, så luften som blåses oppover fra de tre massive viftene i bunn burde finne seg en lett vei ut. Det samme lokket er laget slik at kablene skal trekket på undersiden og ut av en glippe mot baksiden av kabinettet. Dette gjør at ingen kontakter kan stikke mer enn 7 cm ut fra hovedkortet, noe som betyr at alle former for adaptere ikke vil passe.

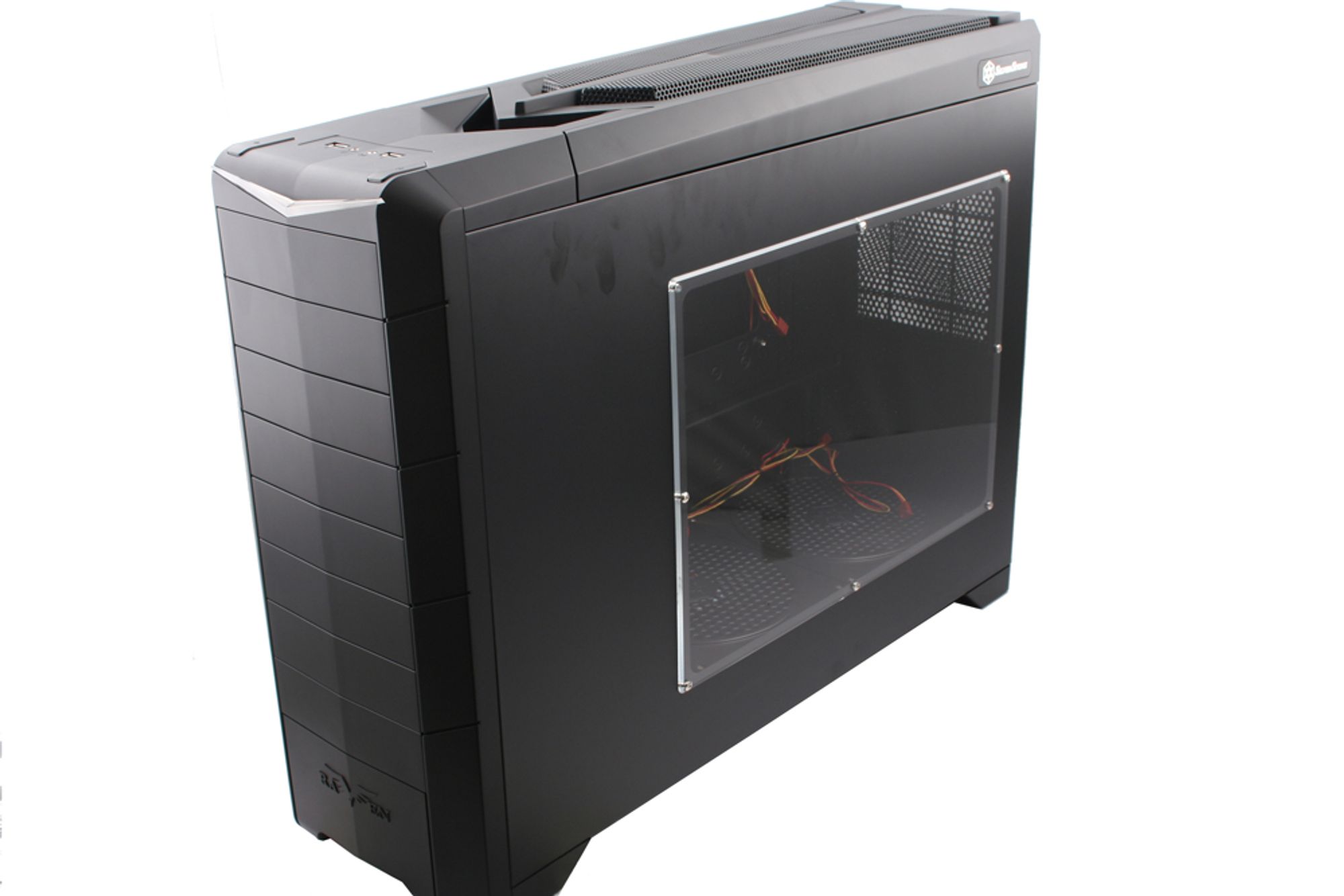

Testmodellen vi mottok, som bærer det korrekte navnet SST-RV02B-W, kommer med et vindu i siden. Silverstone har skjønt at det ikke er alle som ønsker sniktitting på maskinvaren, så Raven RV02 leveres også uten vindu (SST-RV02B).

Side 4: Montering

Montering

Før monteringen kan begynne, må kabinettet åpnes på alle kanter. Vi klødde oss faktisk litt i hodet før vi skjønte hvordan dette skulle gjøres. Midt på topplokket er det et hull i plastikken, ta tak her å dra hele topplokket av. Når det er gjort, løsner du begge sidene ved å fjerne tommelskruene.

Kabinettet har ikke et fritt hovedkortbrett, noe vi definitivt er tilhengere av. Det første du må montere er faktisk harddiskene. Når det er gjort, vil vi si at montering av hovedkortet er like enkelt som alltid, og hvis du har et vanlig ATX-hovedkort får du en rekke kabelgjennomføringer lett tilgjengelig.

Strømforsyningen blir liggende på det samme stedet i forhold til hovedkortet som alltid. Denne kan monteres to veier, slik at du selv kan bestemme hvilken vei kablene skal komme ut. Videre vil vi påpeke at det er gjort plass til 8 ekspansjonsplasser. Dette åpner mulighetene for de største og heftigste skjermkortoppsettene.

Hovedkortbrettet har også et hull bak prosessoren slik at du lettere kan bytte ut tredjepartskjølere. Som vi derimot ser, er dette temmelig dårlig plassert.

Skjermkort sklis inn på den helt vanlige måte, og det er godt med plass rundt det hele. Om vi skal påpeke noe, så føler vi at kortene sitter i unormalt mye spenn. Den lille klipsen i PCIe-sporet holder alt på plass.

Sluttresultatet etter montering kan ingen klage på. Gjennomføringshullene i hovedkortbrettet gjør at du kan trekke de fleste kabler ut av synsfeltet på en glatt og pen måte. Vår teststrømforsyning har en god del lange kabler, og vi fikk til slutt plass til alle. Uten å ødelegge det rene synsfeltet er det ganske trangt å få gjemt vekk alle kablene, men det går.

Harddisker

Harddisker skal som nevnt monteres først. Skru ut rammen fra kabinettet, og skru harddiskene på plass i denne før du fører rammen tilbake i kabinettet. Vibrasjonsisoleringen her er meget god. Skal du senere ettermontere harddisker, må du ta ut harddiskrammen via fronten. Fjern de tre nederste brønndekslene, så slipper du å ta fra hverandre hele maskinen.

Optiske enheter

Montering av optiske enheter er totalt skrueløst. Dytt de på plass, ett trykk, og vips så er det hele montert.

Side 5: Termiske egenskaper

Termiske egenskaper

Et vinklet hovedkort slik Silverstone her presenterer, burde for all del by på gode temperaturen. Luften får flyte sin naturlige vei, og om det ikke skulle være nok så bør de tre store viftene sørge for en liten dytt.

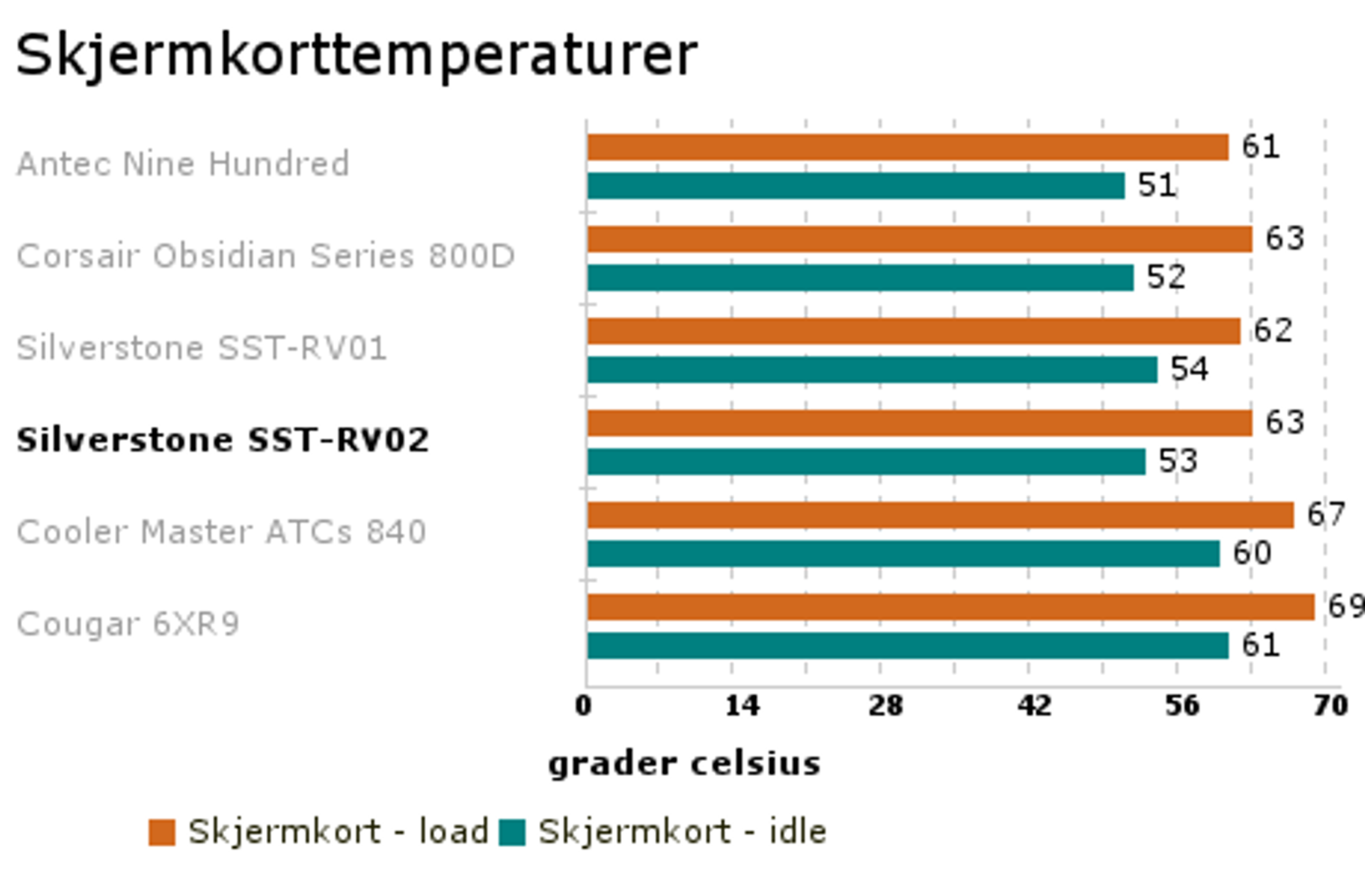

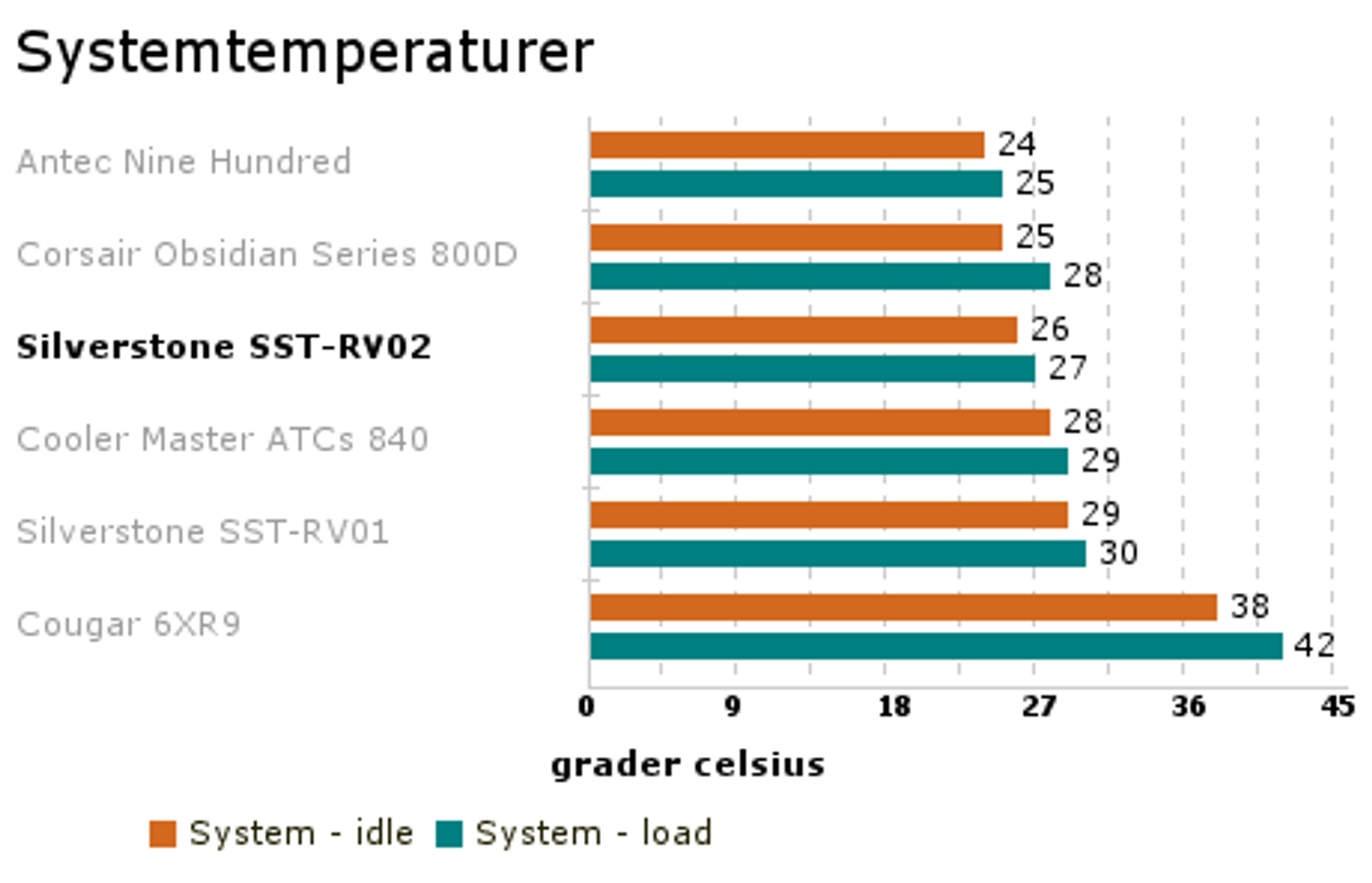

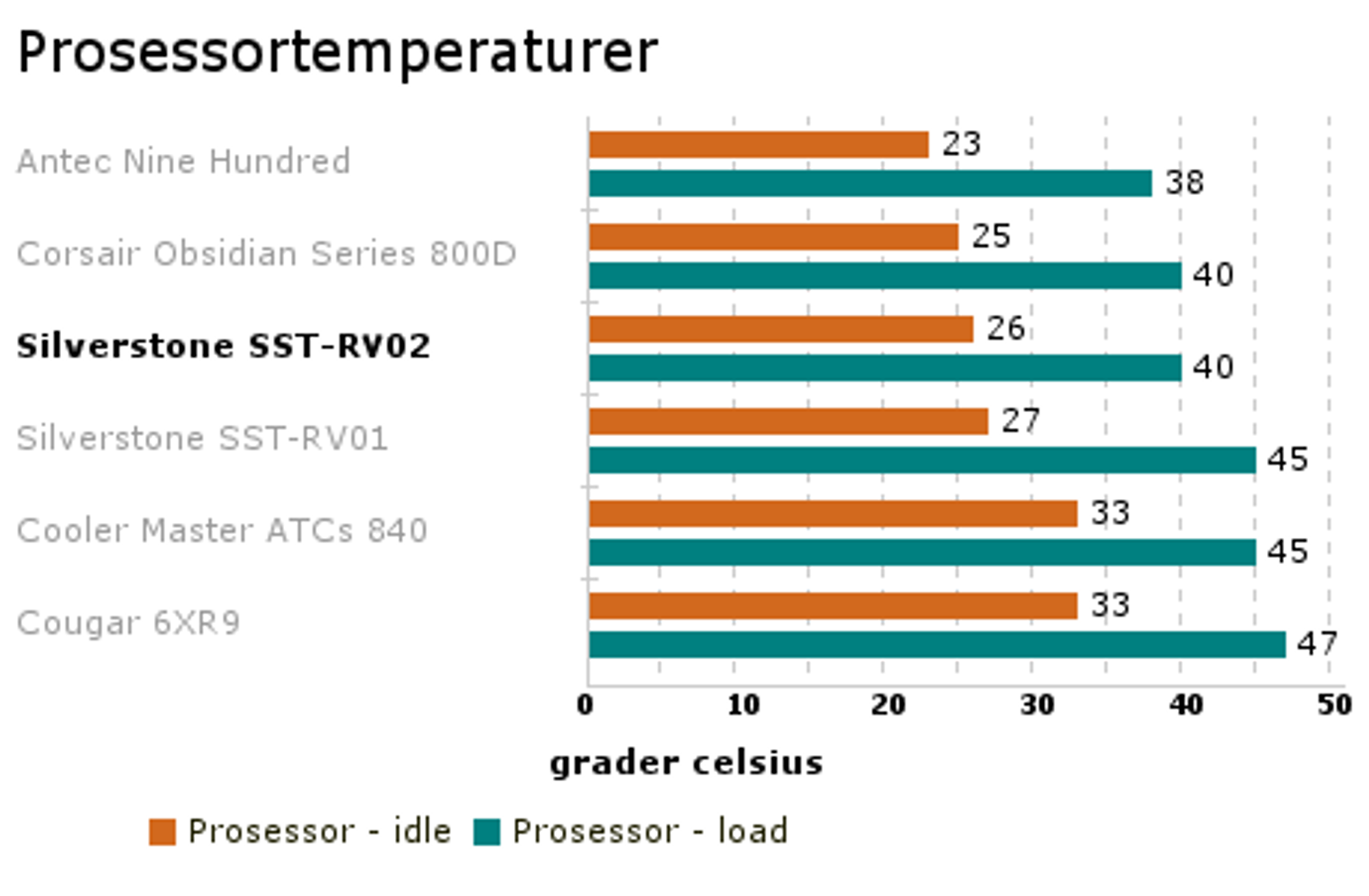

Etter hardkjøring i både Prime95, Geoforms og HDtach er vi relativt fornøyd med resultatene vi ser. Kabinettet kan ikke helt måle seg med Obsidian 800D sine termiske soner, men i enkelte tester er de ikke langt unna.

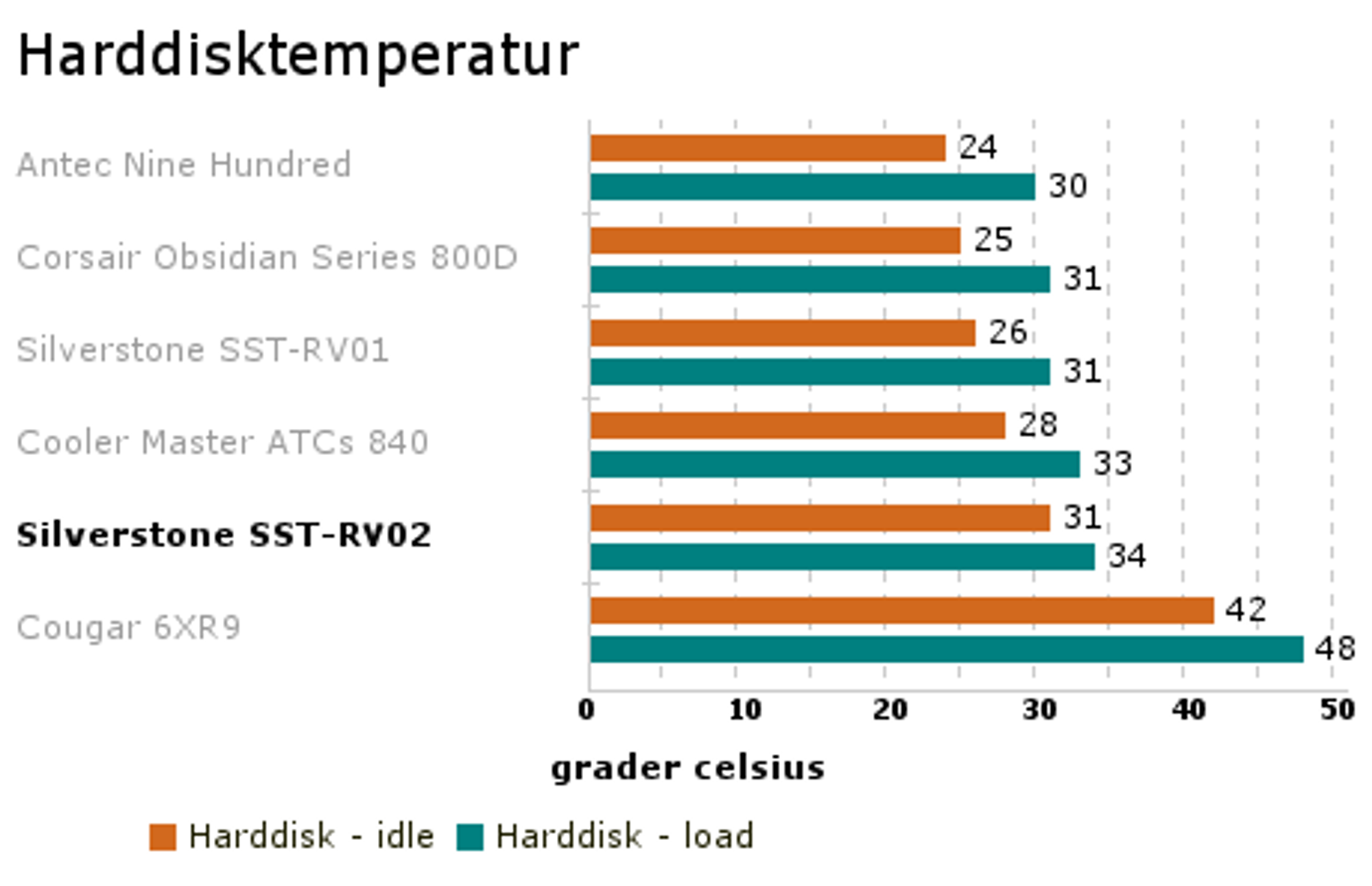

Harddisktemperaturene er det som trekker kabinettet mest ned. Selv om en stor vifte står plassert rett under, når lite av luften direkte frem i et godt mønster. Det er mye stål fra rammene rundt harddisken som blokkerer luftflyten, noe som trolig er grunnen til resultatene vi ser.

Støy

Store og solide vifter betyr at mye luft kan sirkuleres ved et lavt støynivå. Dette har Silverstone skjønt, og kabinettet er etter vår mening relativt stillegående. Vifteoppsettet er det samme som vi så da vi testet Raven RV01. Vi vil betegne dette som stillegående, men vi har fortsatt opplevd kabinetter med et lavere støynivå.

Side 6: Konklusjon

Konklusjon

Som en etterfølger av RV01, er Raven RV02 en god forbedring. Kabinetter byr på spennende muligheter, og ytelsen er slettes ikke ille.

Kabinettet har et vinklet hovedkort, noe som lar luften flyte sin naturlige vei. Tre massive vifter hjelper også til, samtidig som det hele holdes på et relativt lavt støynivå. Temperaturene står det også bra til med i de fleste tilfellene. Prosessor-, skjermkort- og systemtemperaturene ligger på et akseptabelt nivå.

Hvis vi skal trekke frem noe negativt ved kabinettet, vil dette dreie seg om harddiskene. Temperaturen her ligger noe høyt, trolig fordi det er veldig mye stål som blokkerer luftstrømmen fra den store viften på undersiden. En vifte i forkant av diskene hadde nok senket temperaturen til et akseptabelt nivå, men dette hadde ødelagt den gode luftstrømmen i kabinettet

Raven RV02 med vindu koster i dag 1300 kroner, før lansering. Kabinettet vil være tilgjengelig i Norge fra og med uke 37. Pris og tilgjengelighet for modellen uten vindu er enda ikke kjent.

+ Gode temperaturer på enkelte punker
+ Greit støynivå
+ Gode muligheter for vannkjøling
+ Spennende med et vinklet hovedkort

- Ikke de beste harddisktemperaturene
- Mangler fritt hovedkortbrett
