Spesifikasjoner

Seasonic M12D 850 W
Formfaktor	ATX12V Rev:2.3
Dim. (BxHxD)	150 x 86 x 160 mm

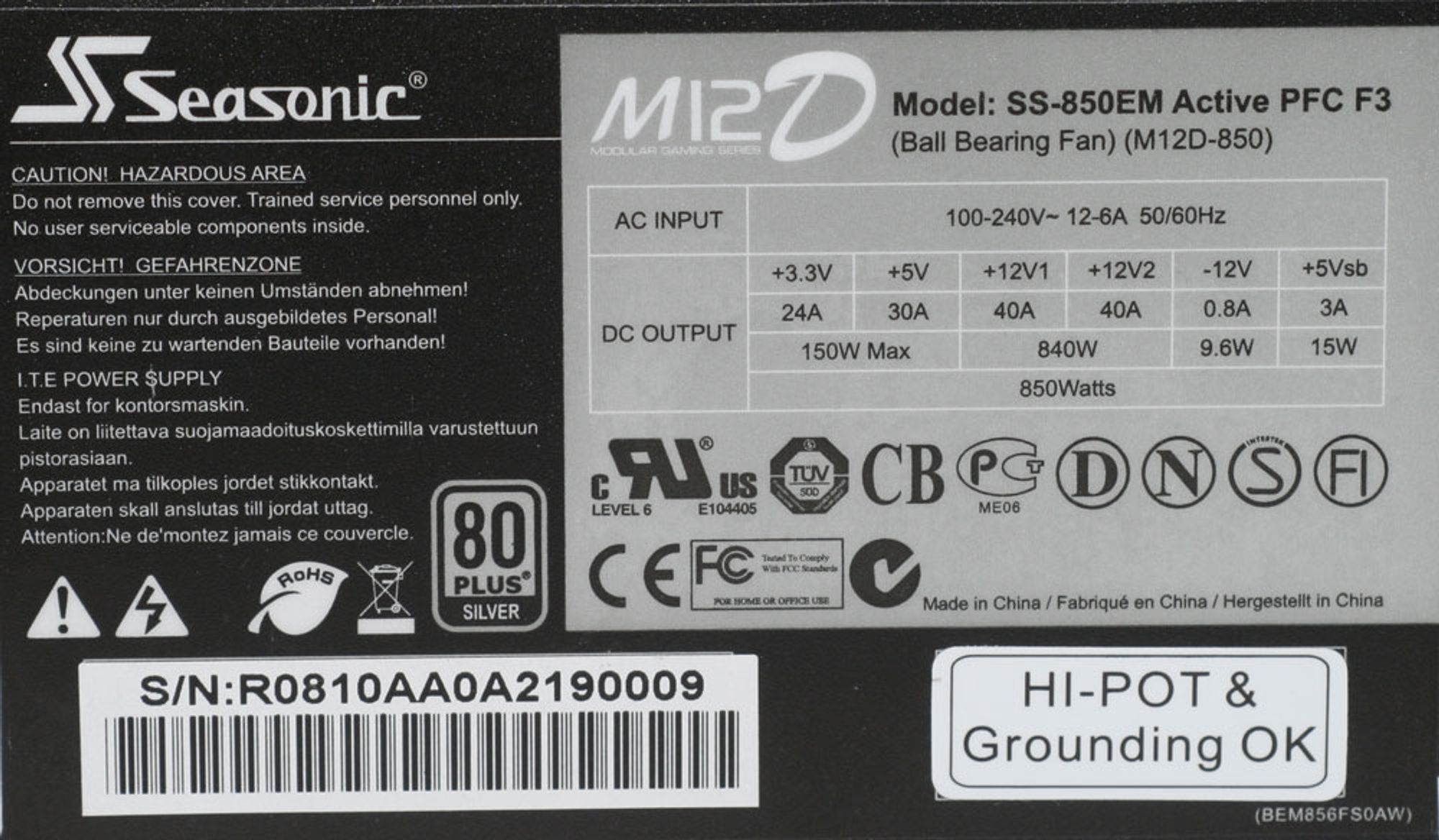

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	24 A	30 A	40 A	40 A	-	-	0,8 A	3 A
Totalt Effekt Ut	150 W		840 W				9,6 W	15 W
	850 W

Flere punkter av ATX-standarden blir nå sett på mer som en veiledning fremfor en norm. Standarden sier at +12 V-linjene ikke skal være større enn 18 A, men flere teknikere mener at dette går i mot hva som er det best. Seasonic har valgt to linjer, hver på 40 A. Det er disse to linjene du bruker mest av i maskinen, og det er godt å se at du kan utnytte så godt som hele strømforsyningens utgangseffekt her.

Den sammenlagte utgangseffekten for +3,3 V- og +5 V-linjen kunne godt ha vært noe større, 150 W kan i enkelte tilfeller bli litt lite.

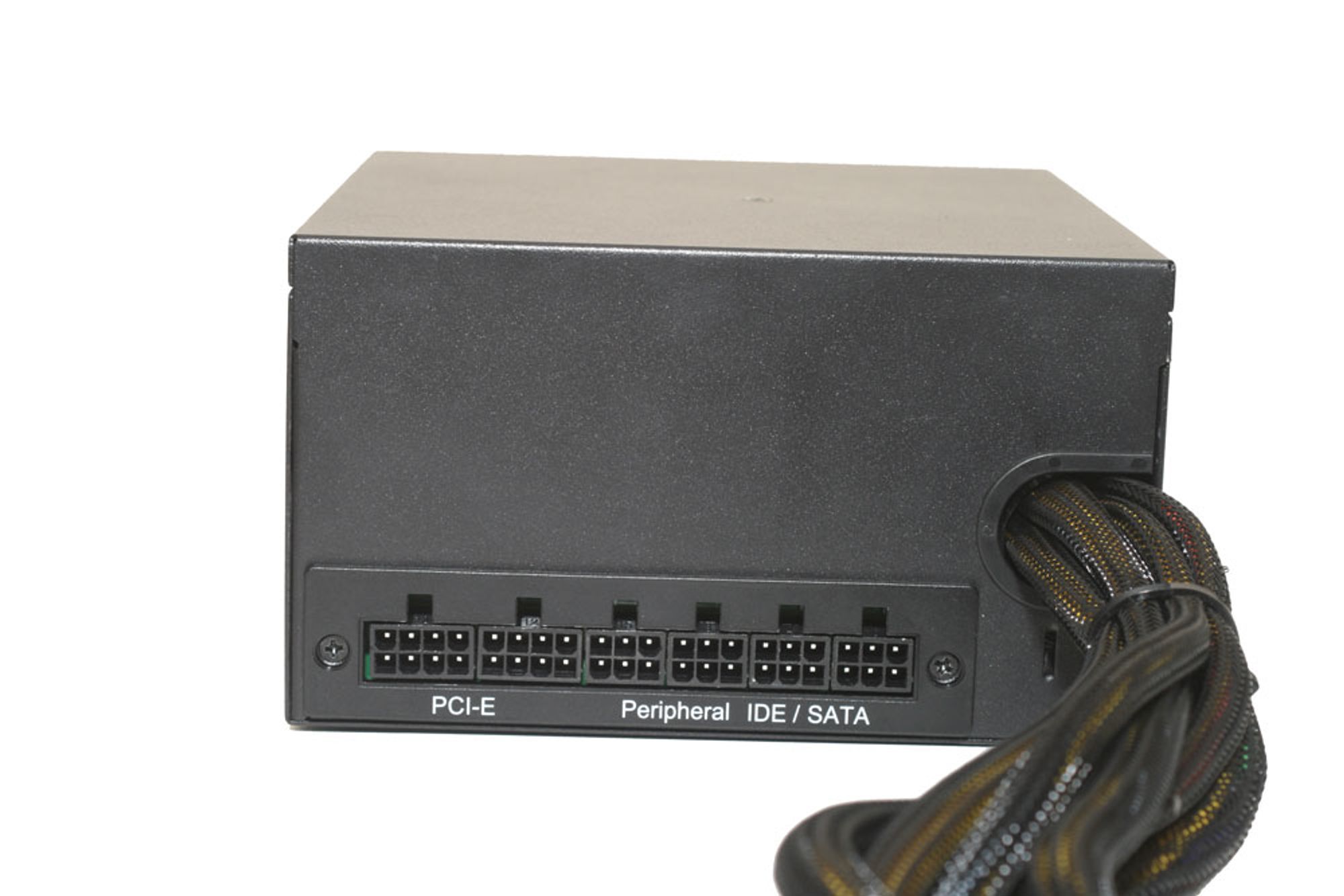

Til å være en modulær enhet, har strømforsyningen relativt mange fastmonterte tilkoblinger. Foruten kablene du må koble til hovedkortet, finner vi tre SATA- og to PCIe-kontakter. Utover det så er vi tilfreds med antallet modulære kontakter.

Seasonic har vært mange år på markedet, og at de har klart å få til noe så grunnleggende som kabellengden overrasker ingen. Dette er kanskje ikke så viktig, men vi har møtt på strømforsyninger med så korte kabler at de ikke når frem til hovedkortet i et normalt kabinett.

En nærmere titt

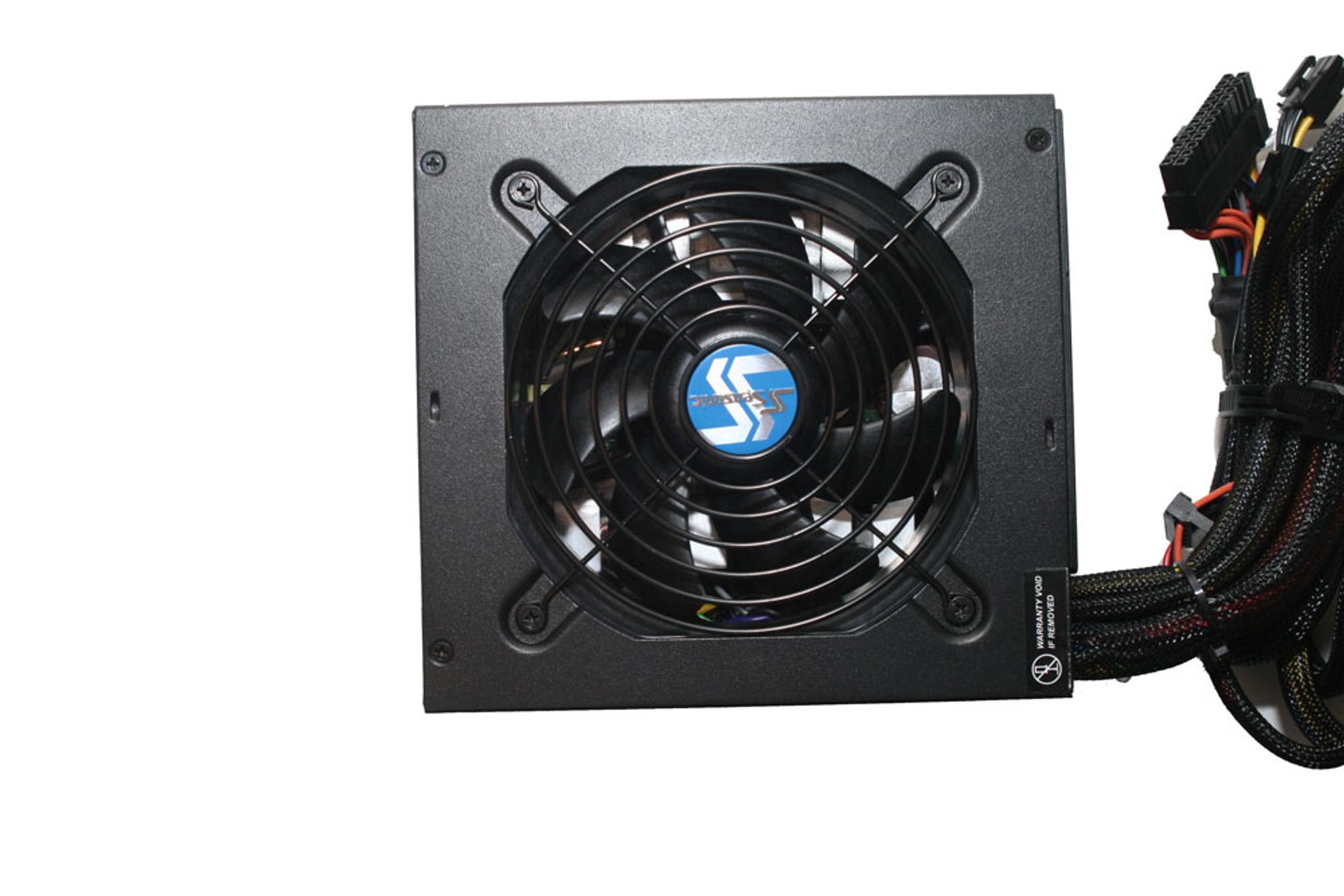

Strømforsyningen er pakket inn i bobleplast, i en solid pappeske. De modulære kablene ligger i en egen pose. Strømforsyningen er lakkert i helt vanlig sort, uten noen form for fancy finish.

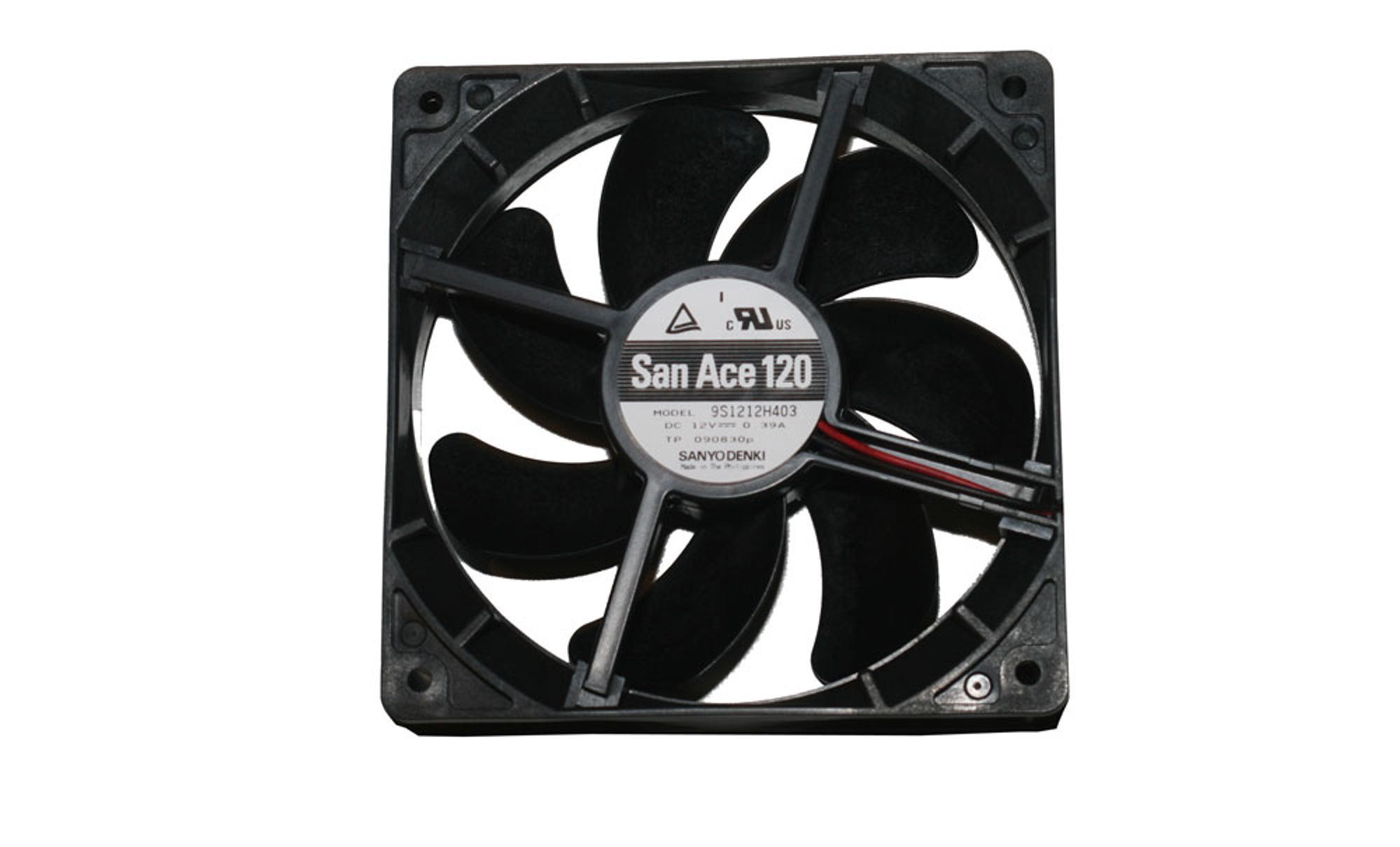

Under panseret finner vi en 12 cm bred vifte fra Sanyo Denki. Dette er et japansk merke som er kjent for stillegående produkter, og modellen San Ace er spesialprodusert for akkurat denne strømforsyningen. Noe støynivå får vi ikke oppgitt, men de noe spesielle viftebladene sammen med kulelageret skal sørge for et lavere støynivå enn "normalt".

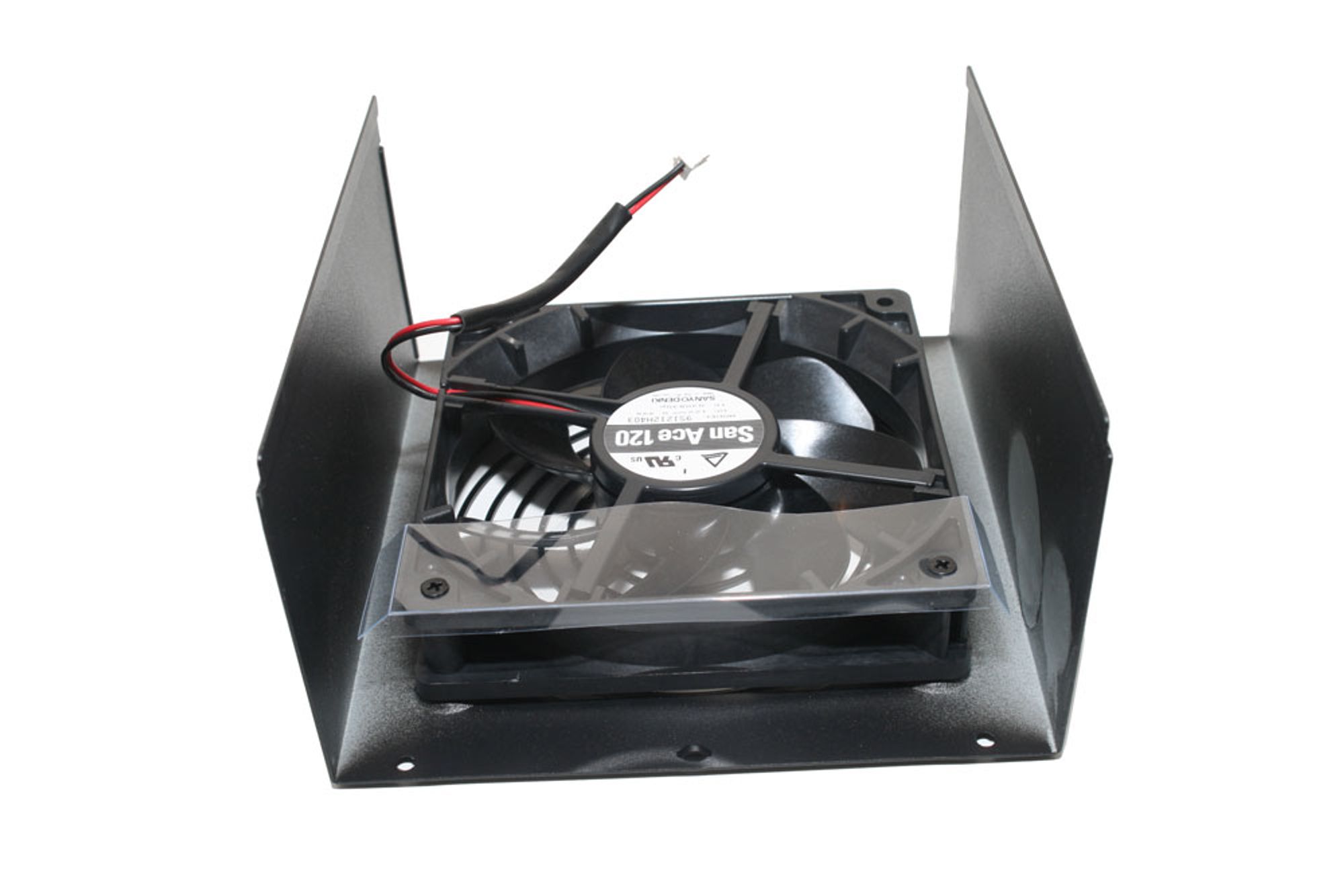

Det er også verd å nevne at viften har en påmontert plastplate som dekker til deler av viften. Denne er satt på for å kontrollere luftstrømmen slik at den går lenger bak i strømforsyningen før den går ut på fremsiden.

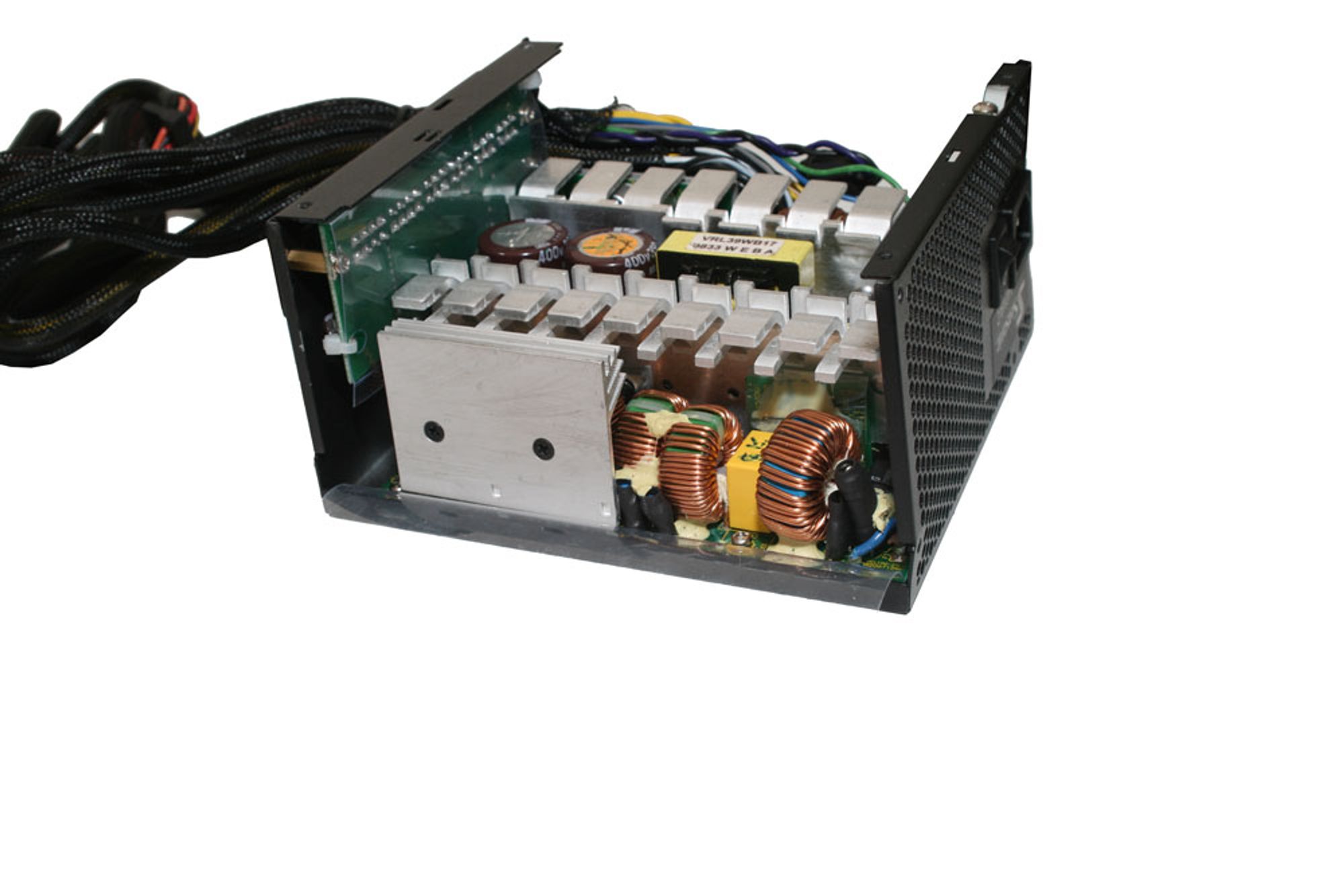

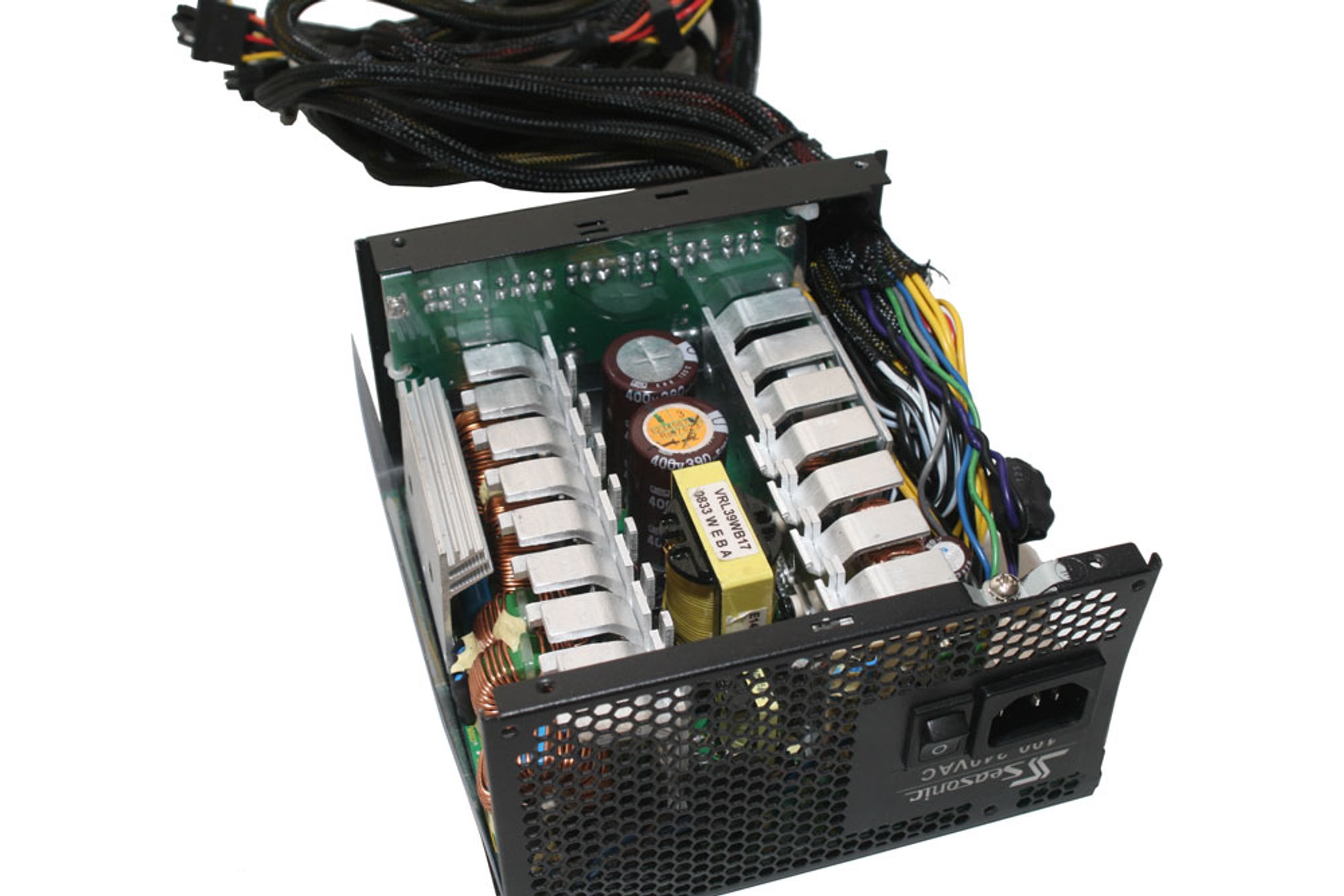

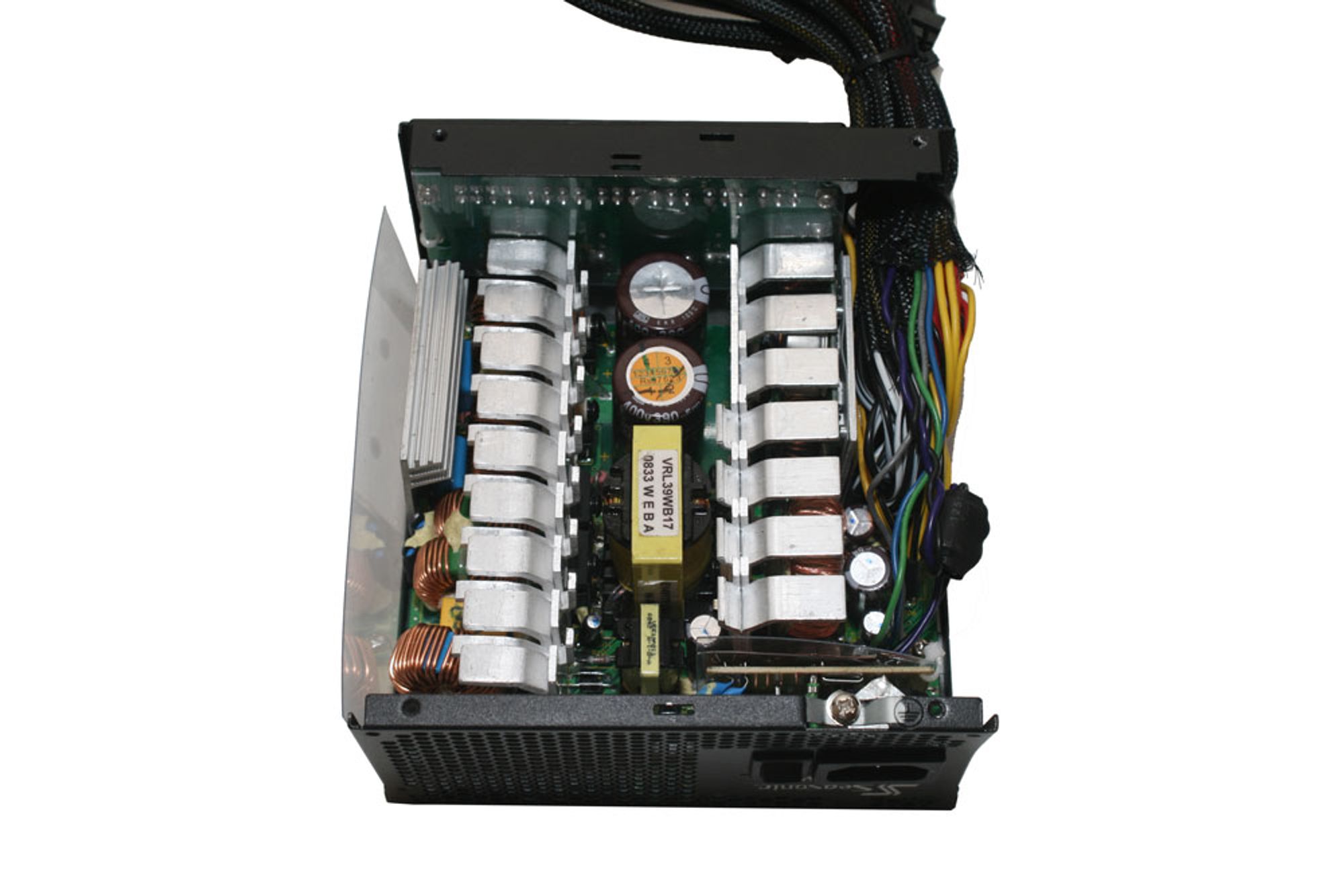

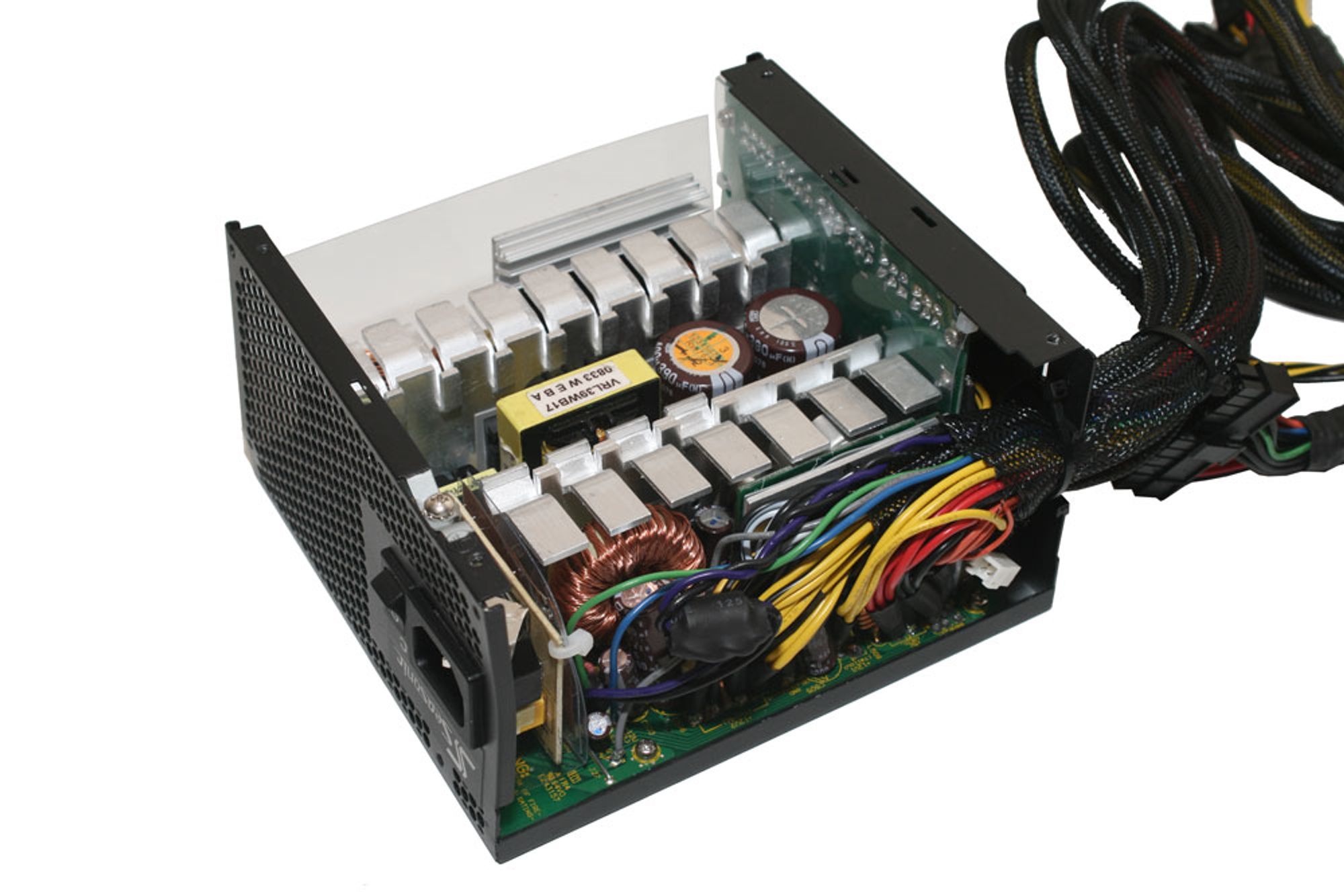

Vi finner dobbelt opp med kondensatorer fra den velkjente produsenten Nippon Cemi Con, en japansk kvalitetsprodukt. Et solid støyfilter ser vi både på primærsiden og sekundærsiden, og likeretterbroen har fått sin egen kjøleribbe av aluminium.

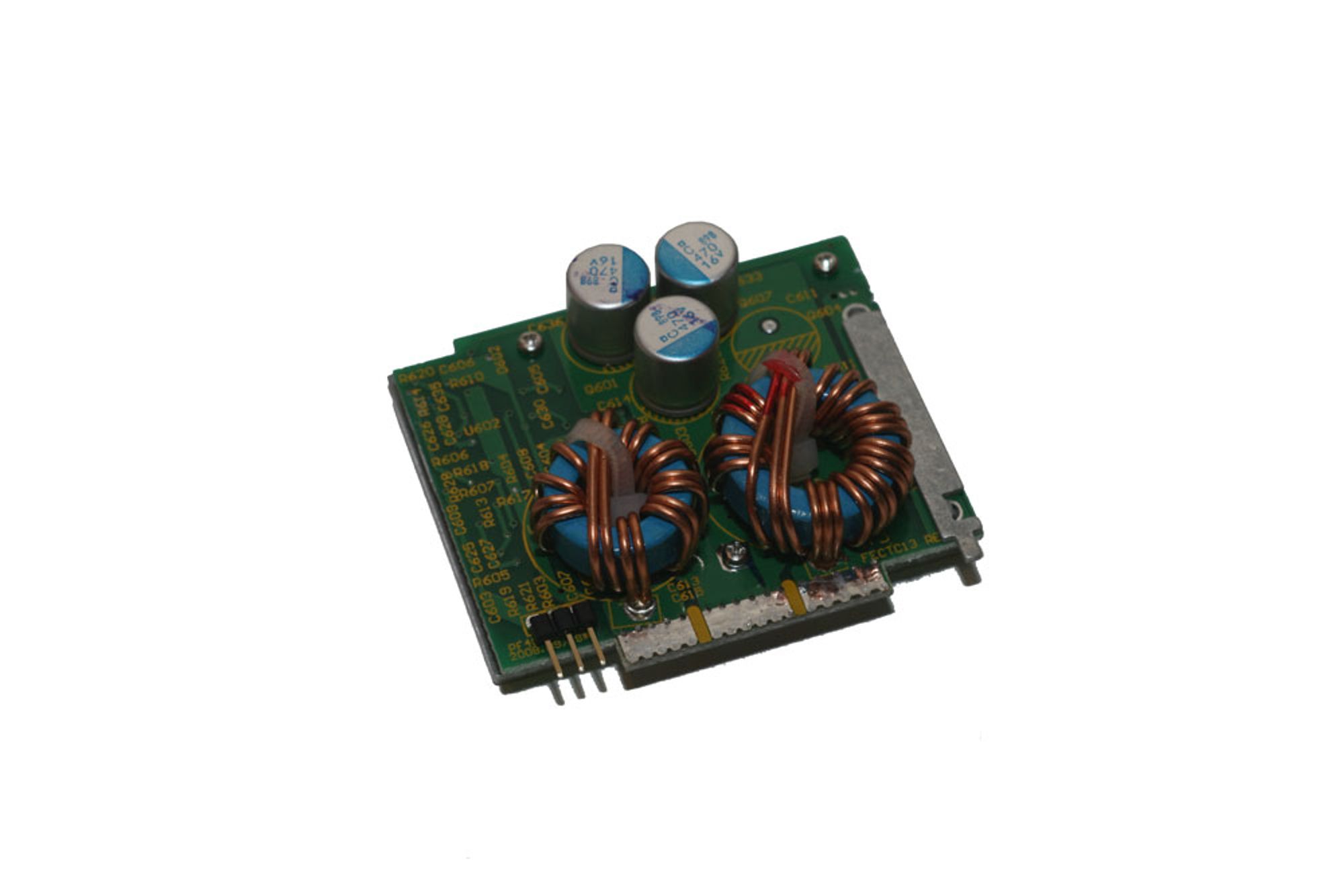

Seasonic skryter mye av deres nye DC-DC konverteringskrets. Som anmeldere fikk vi tilsendt en egen slik brikke, som du finner igjen på strømforsyningen sekundærside. I korte trekk kan vi si at kretsen bruker +12 V-linjen for å generere +5 V- og +3,3 V-linjene. Vanligvis dannes de to sistnevnte linjene ved at den store transformatoren har egne vindinger, men Seasonic gjør altså dette elektronisk. Teorien tilsier da at strømforsyningen vil ha en høyere effektivitet fordi mindre strøm går tapt under konverteringen.

Det er også verd å nevne at Seasonic produserer strømforsyningene sine selv. Det er fåtallet av strømforsyningsprodusentene som har egne fabrikker, og som oftest blir selve produksjonen satt bort til en tredjepart.
