Oscilloskop

Strømforsyninger får vekselspenning inn, og gir ut likespenning som benyttes av komponentene i maskinen din. Under denne prosessen kan det hende at deler av vekselspenningen følger med over til likespenningen, noe som ikke er bra.

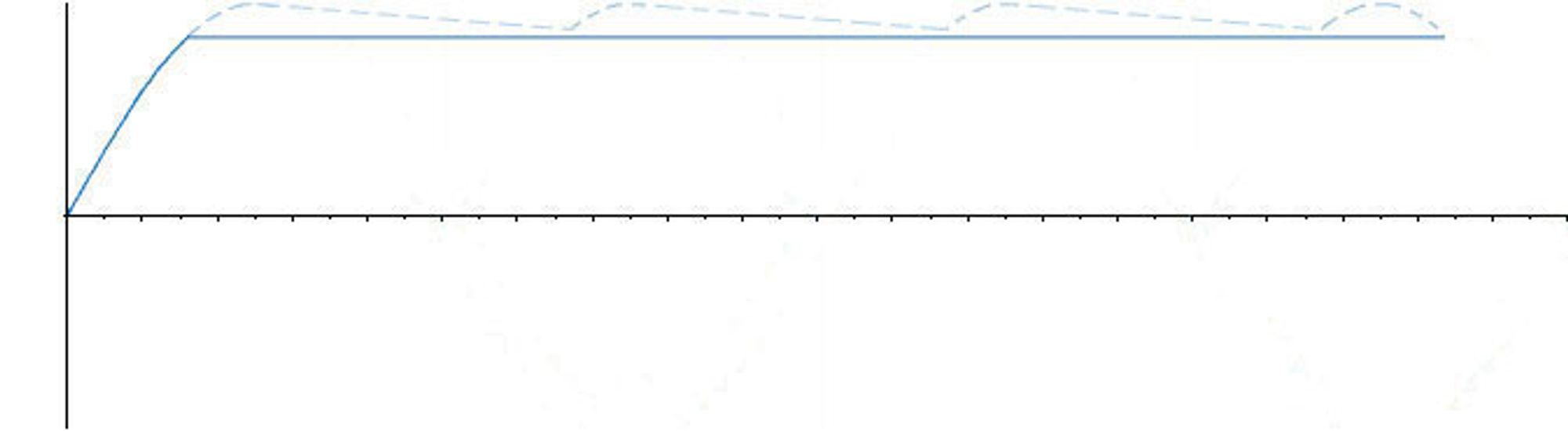

Det vi snakker om er "ripple" - ujevnheter i likespenningen. En likespenning skal som de fleste vet være helt glatt (hel trukket linje), men det er den sjelden. Det som ofte oppstår er at rester av vekselspenningen ligger igjen på toppen (stiplet linje), noe som er uønsket. Vi har tidligere gått igjennom akkurat dette emnet, og hvordan det oppstår i guiden "Elektronikkens verden".

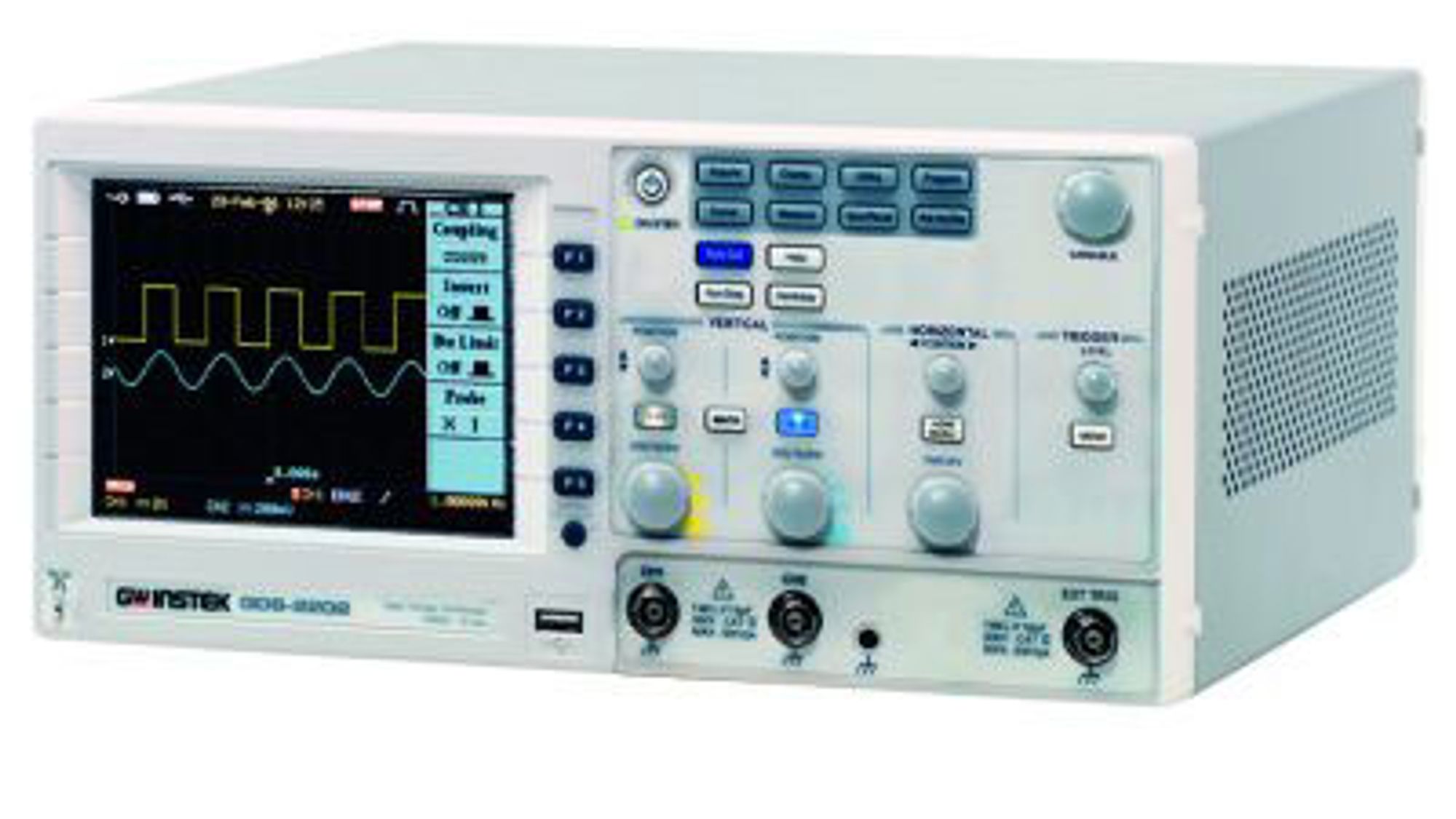

For å se ripplen har vi gått til innkjøp av et GoodWill Instek GDS-2062 Oscilloskop. Den har to kanaler, kan vise ned til 2mV og har selvsagt mulighet for overføring til PC. Du kan lese mer om ocsilloskopet på produsentens produktsider.

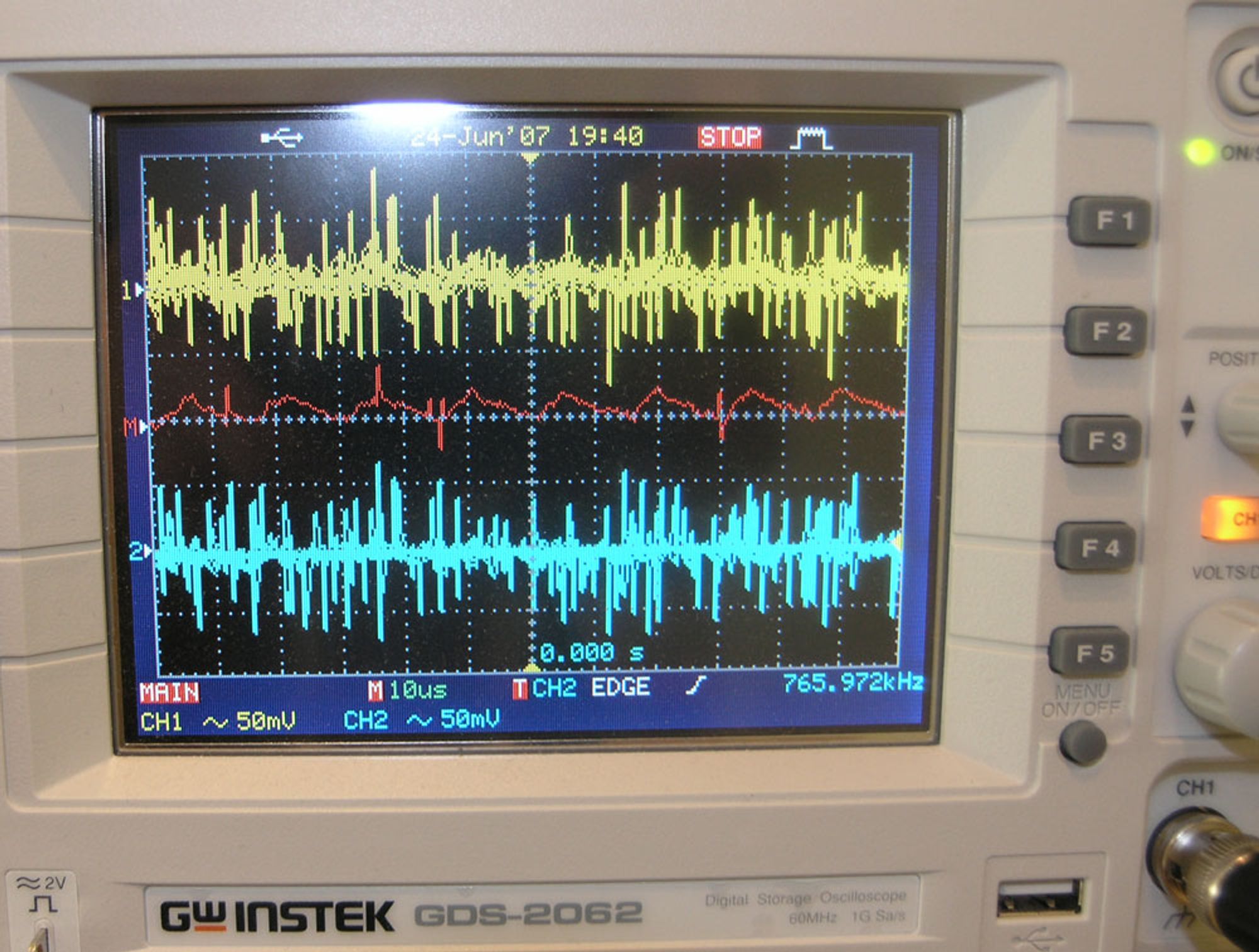

For å måle ripple bruker vi ganske enkelt kretsen som er spesifisert på side 23 i ATX 2.2 standarden. Vi bruker to prober(gul og blå). Ripplen blir da gul minus blå, altså den røde linjen som i dette tilfellet ligger på 21 mV.

Noen produsenter oppgir hvor stor ripplen på strømforsyningen skal være, men det er få produsenter som er flinke til dette. Ripplen skal ikke overstige 50 mV på +5 V og +3,3 V-linjene. På +12 V-linjene skal den ikke bli større enn 120 mV
