Resultater - rippel

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

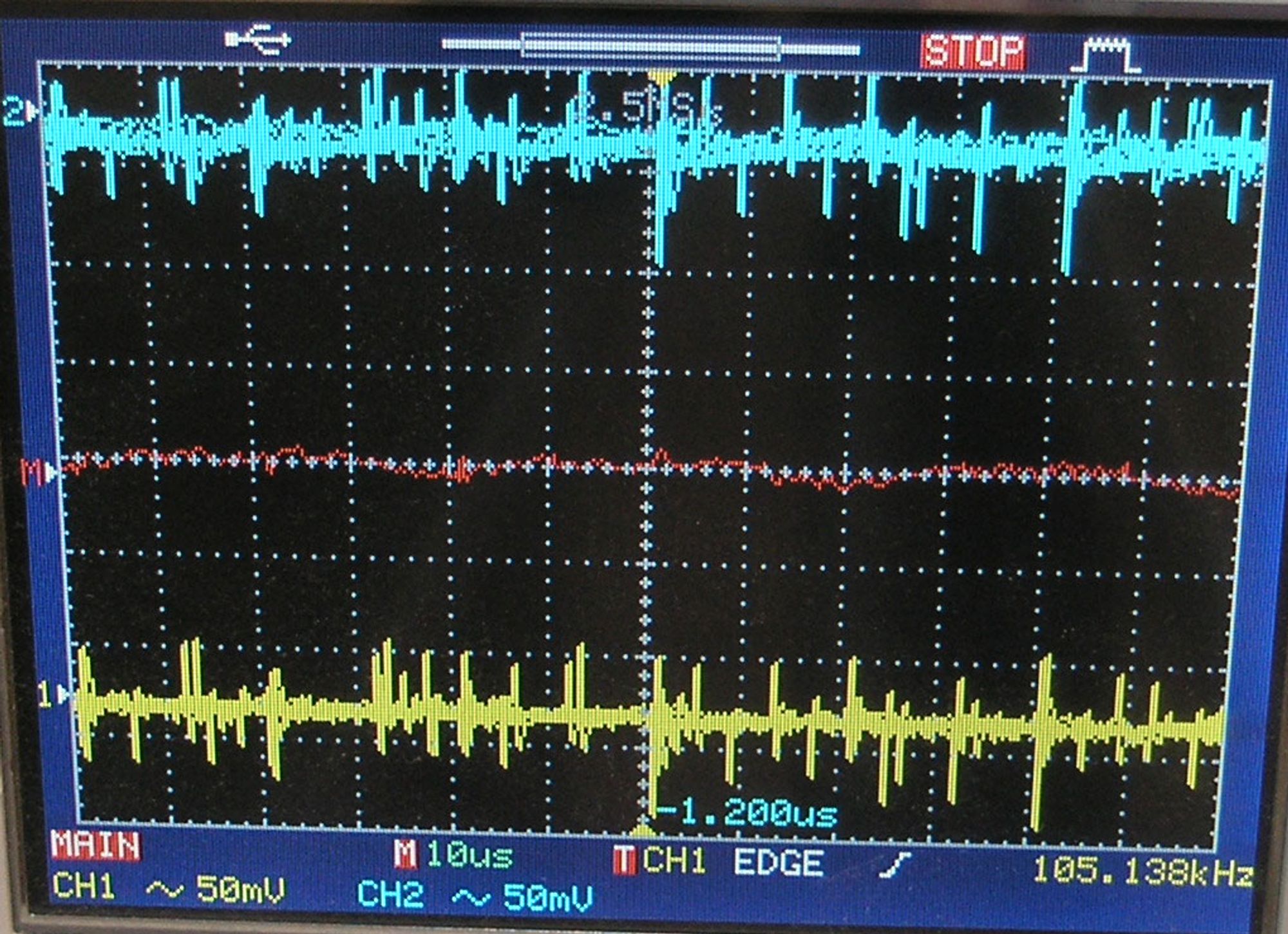

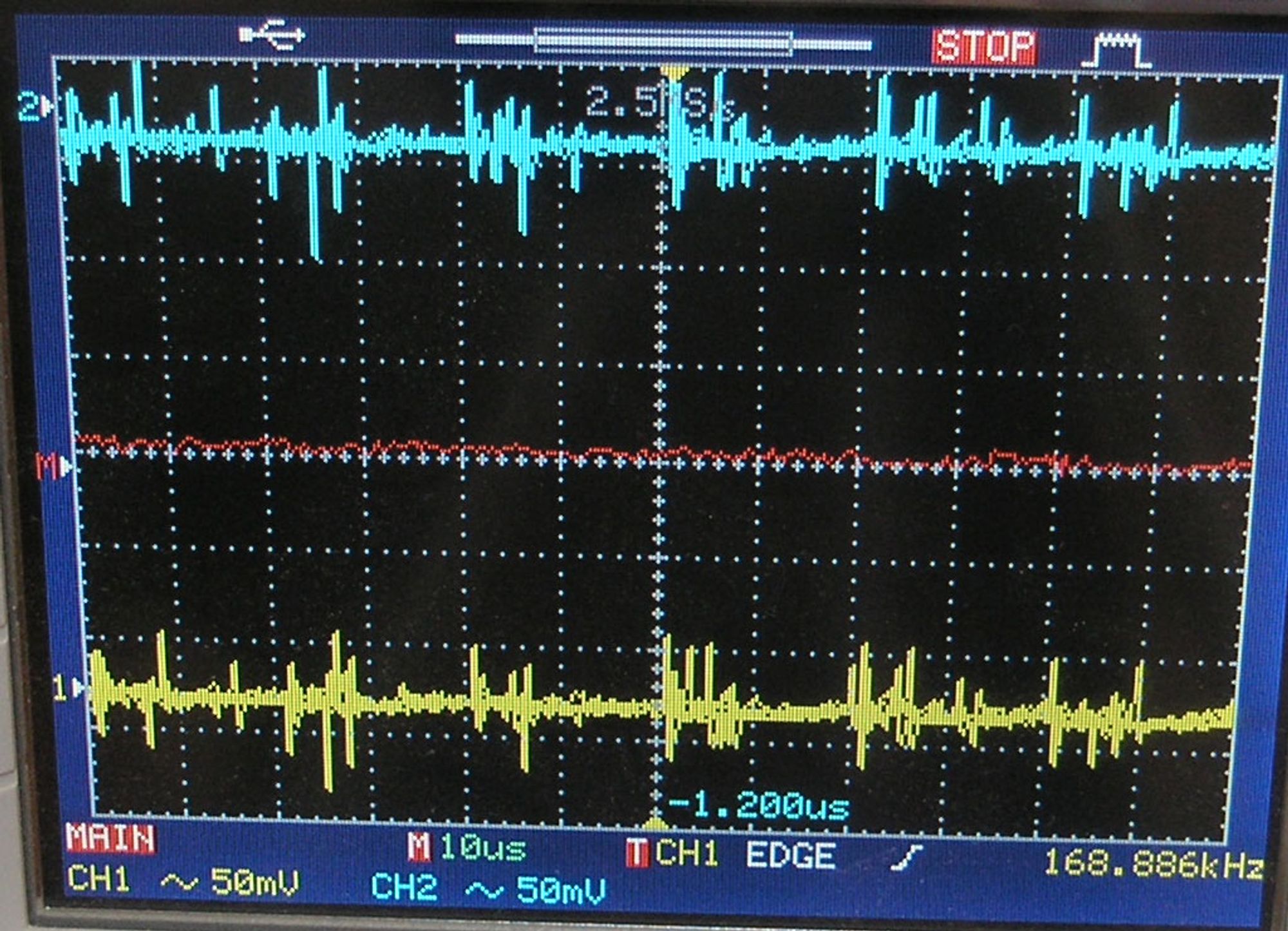

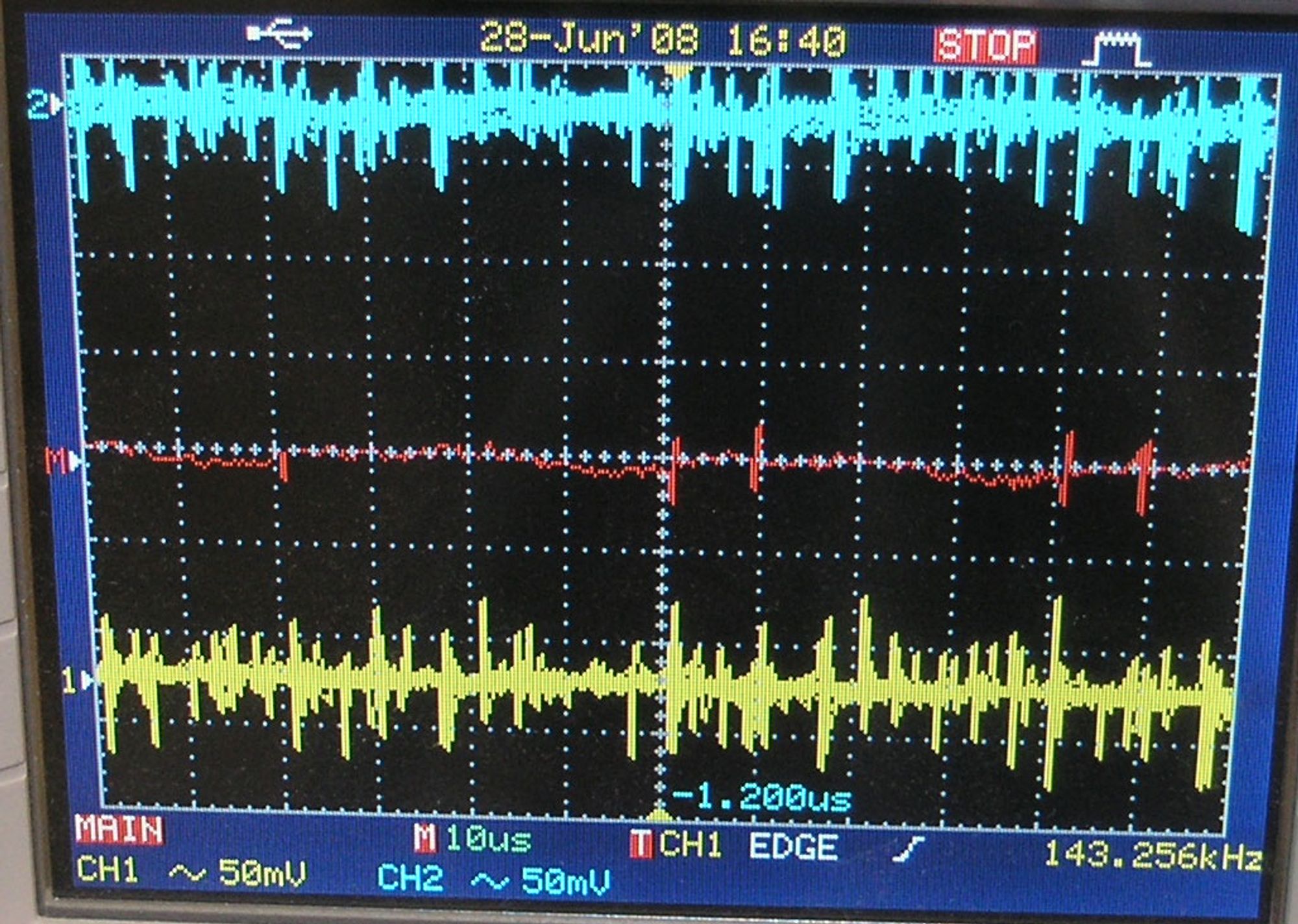

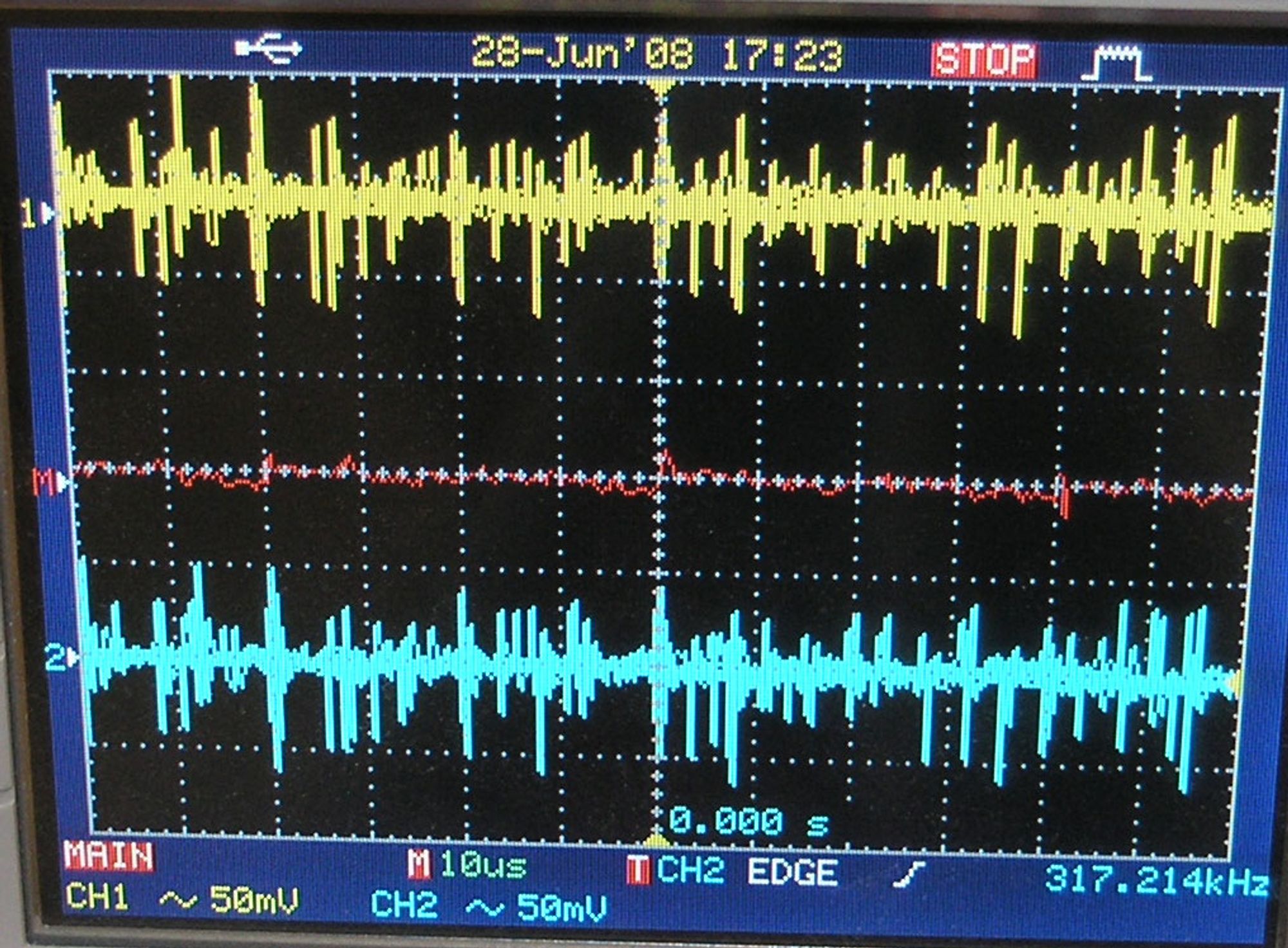

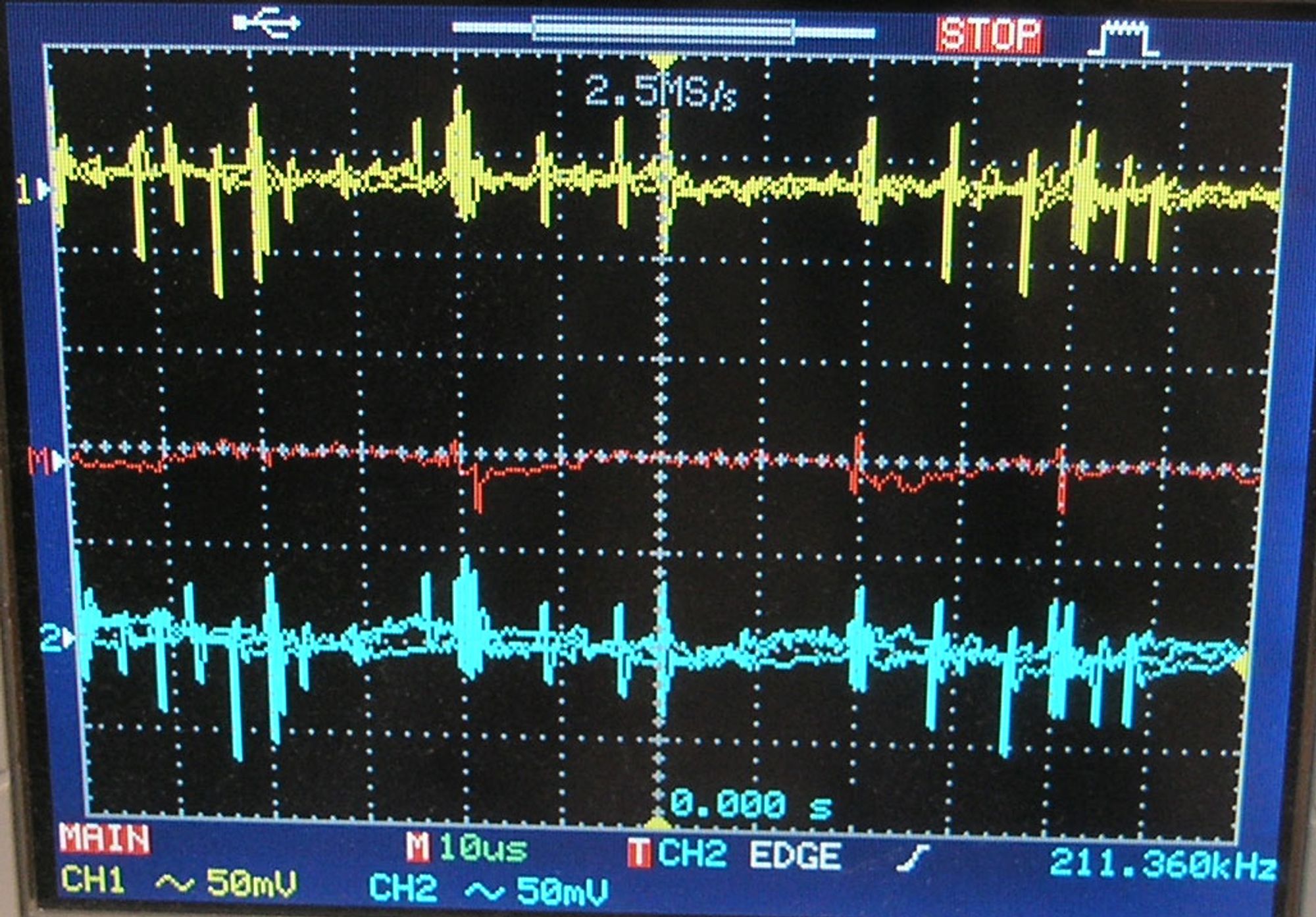

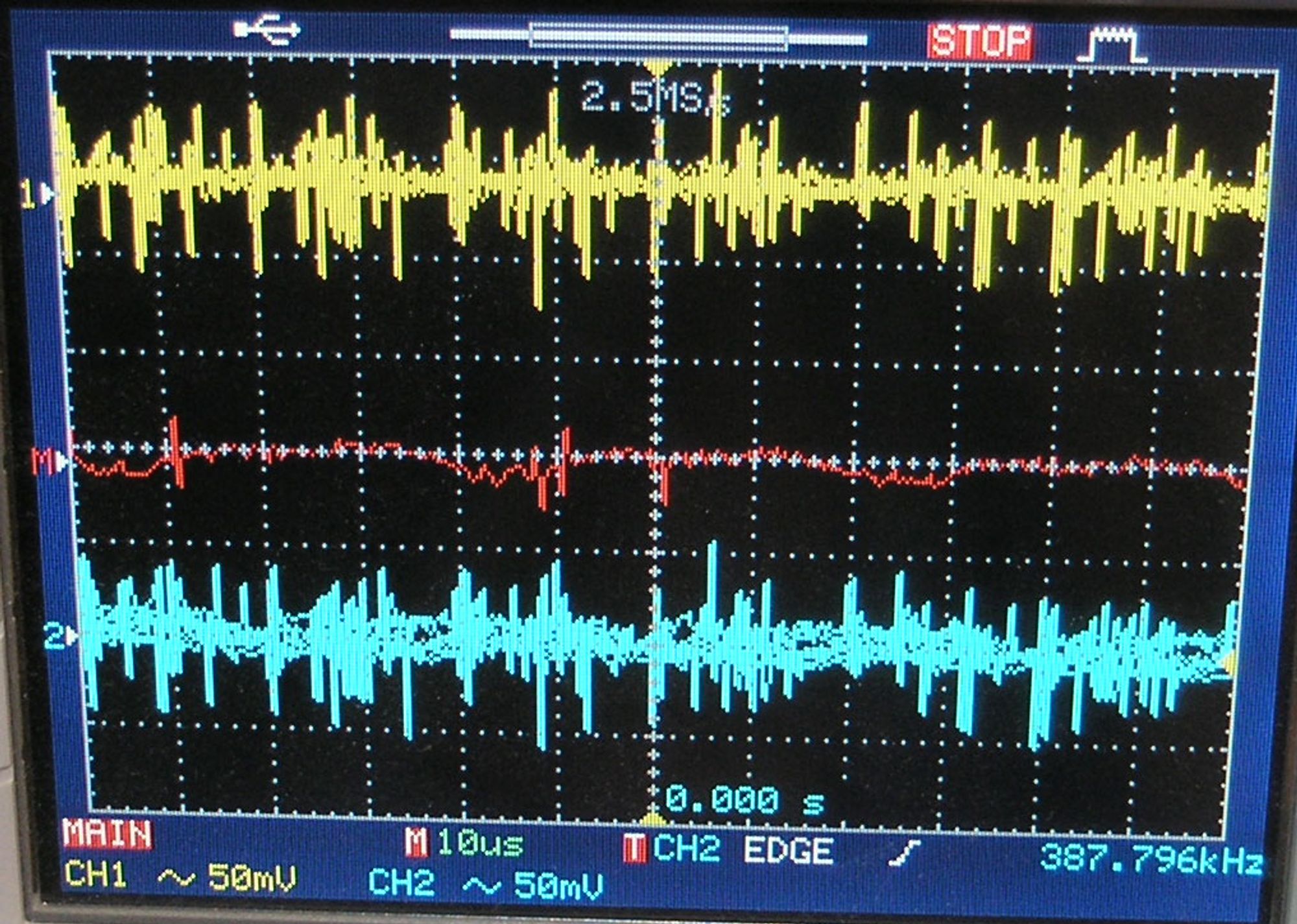

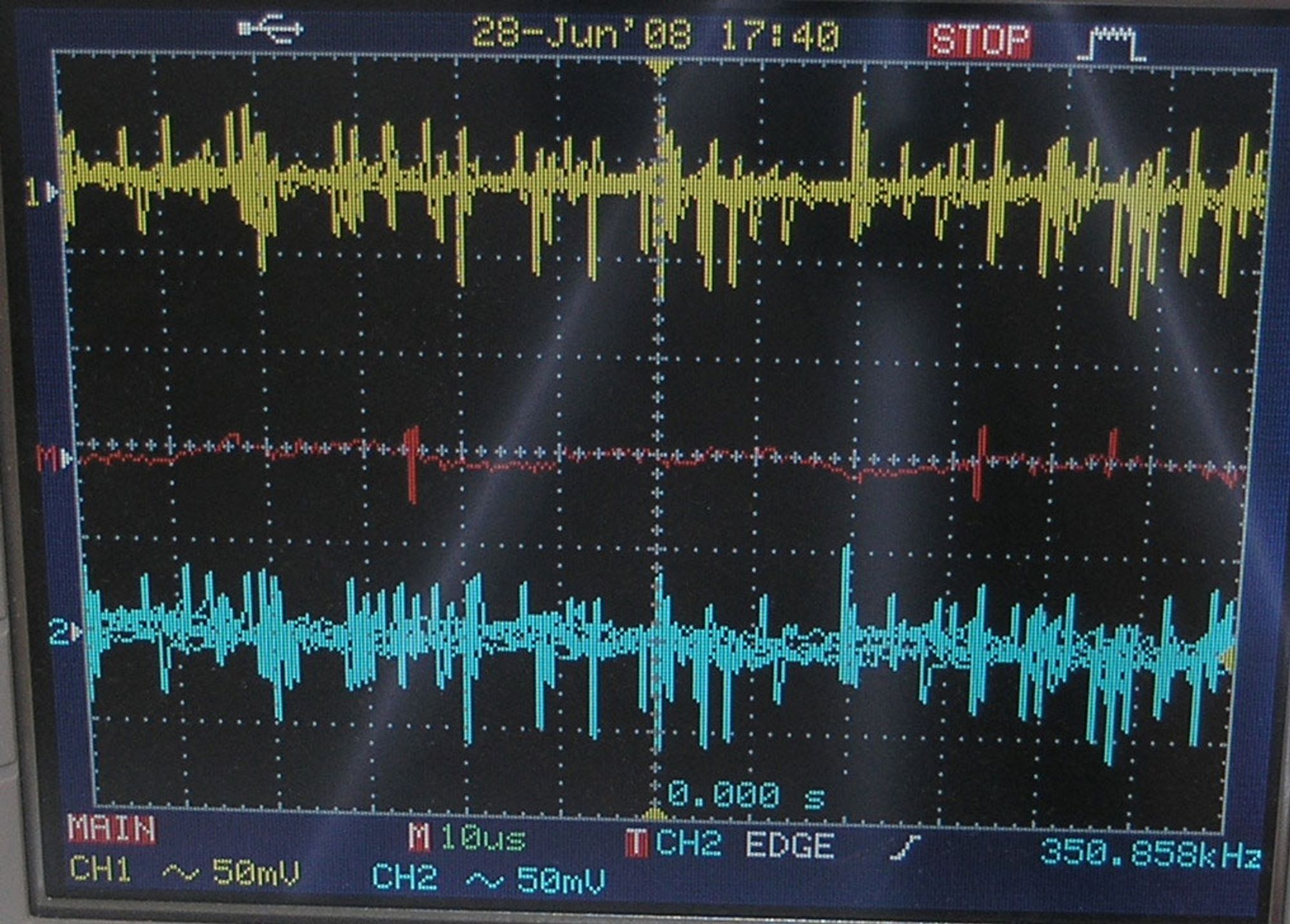

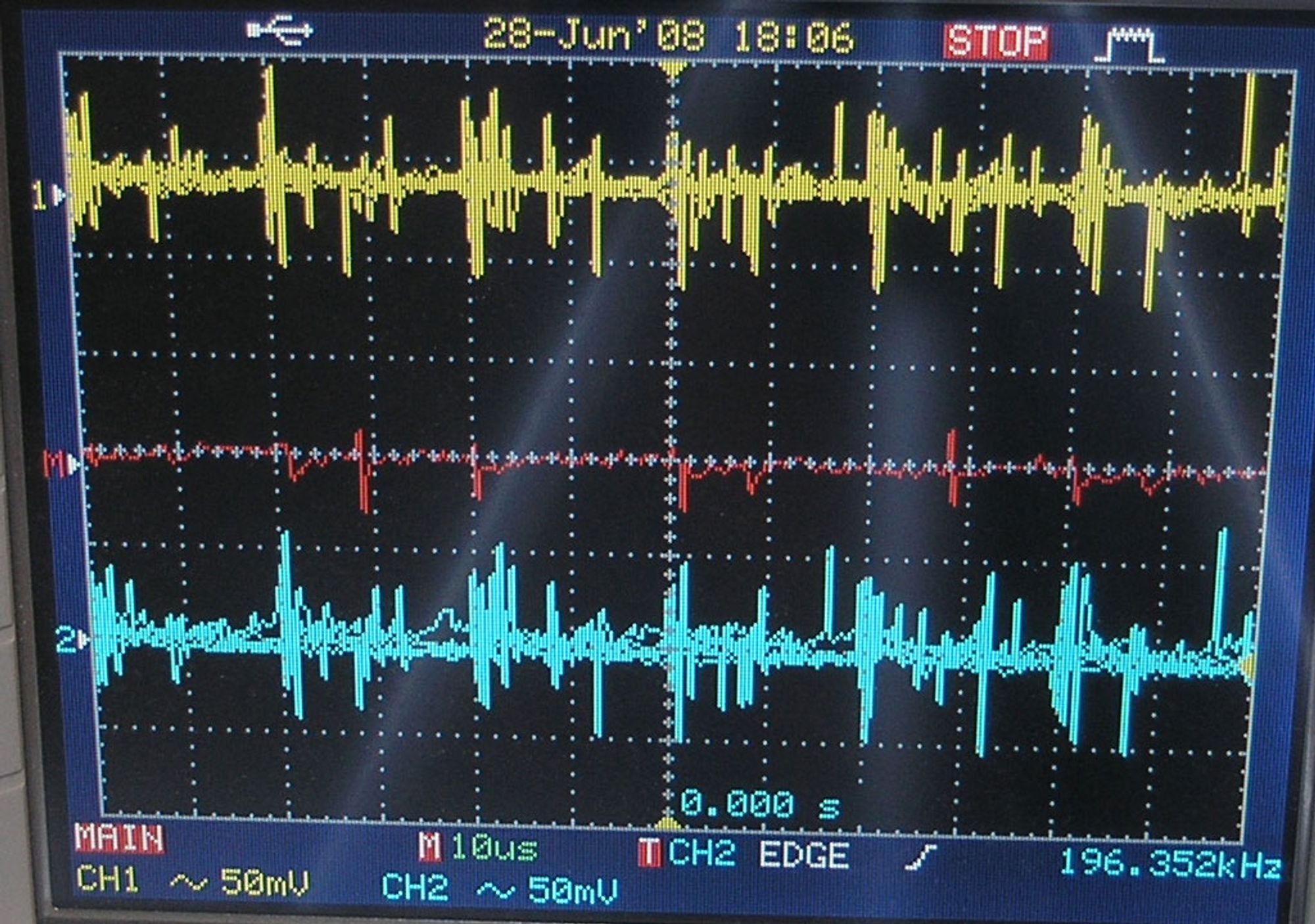

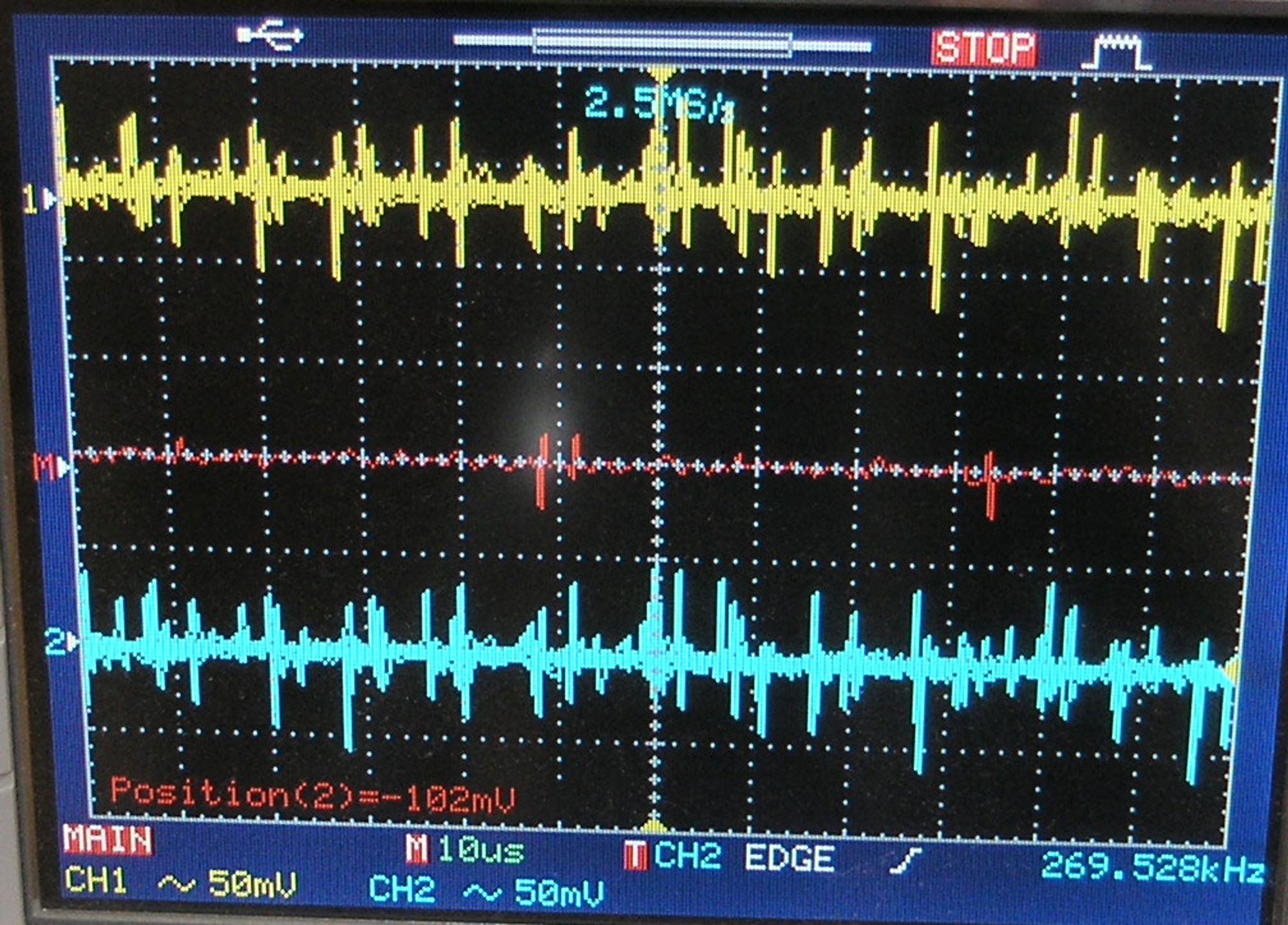

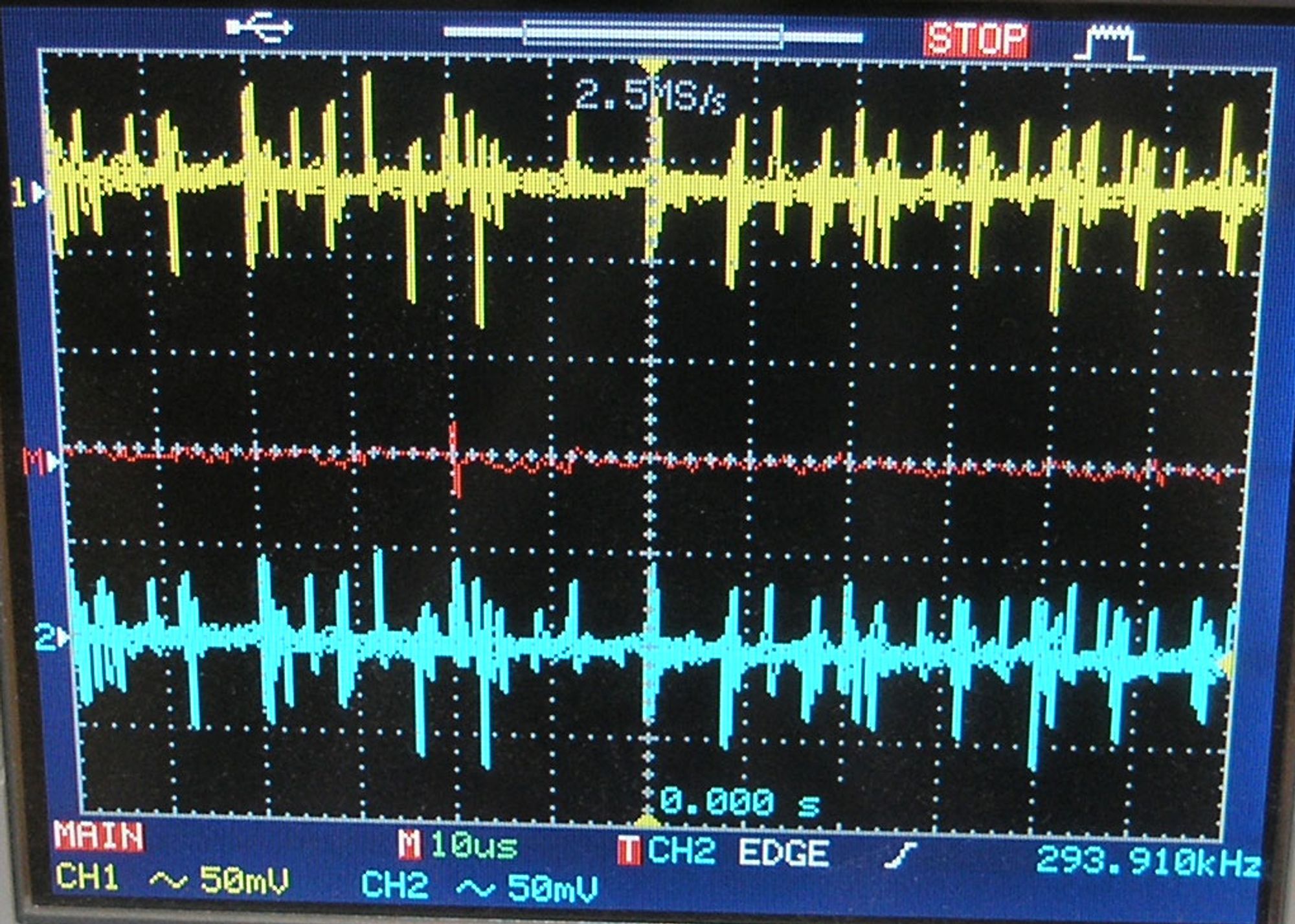

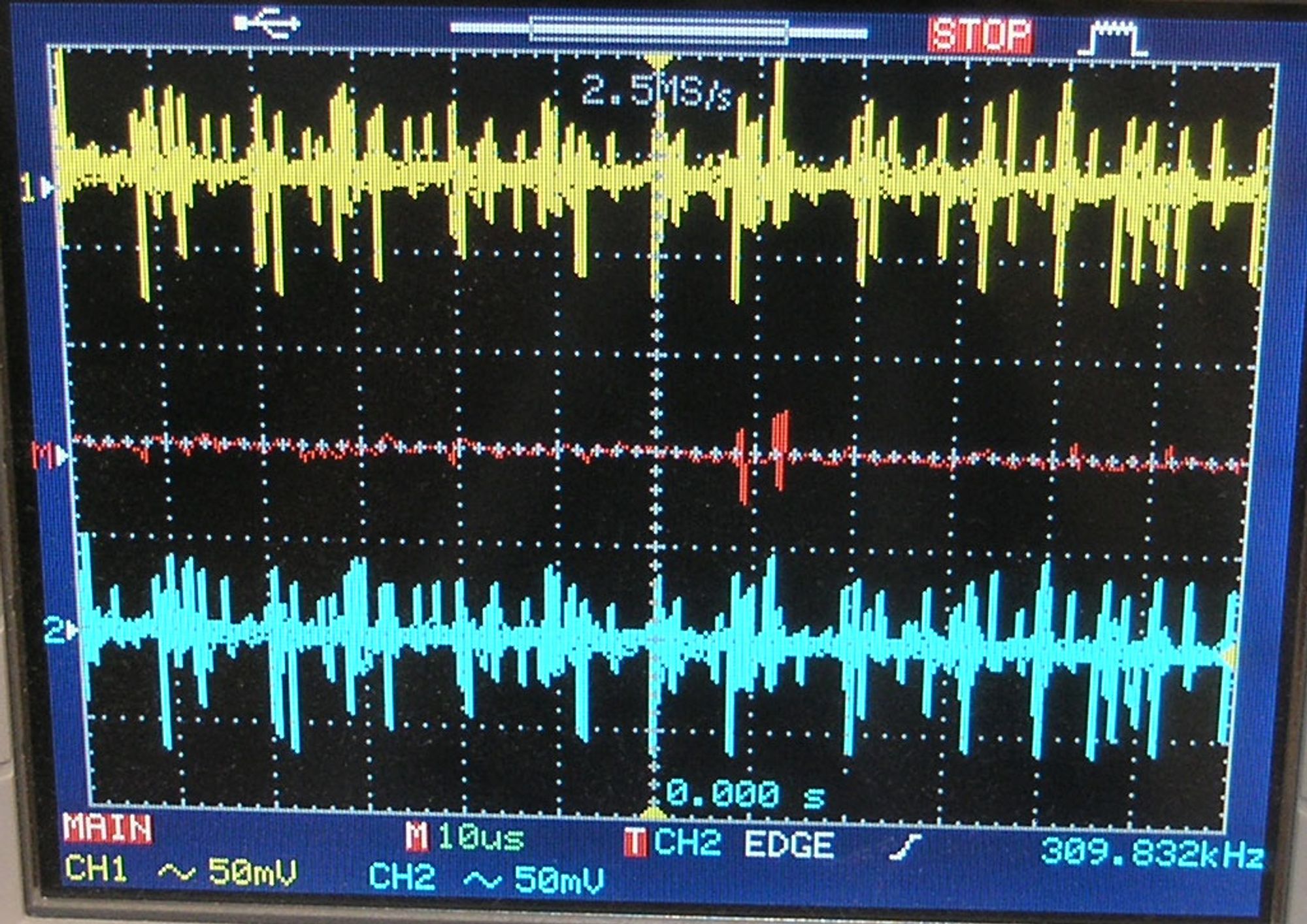

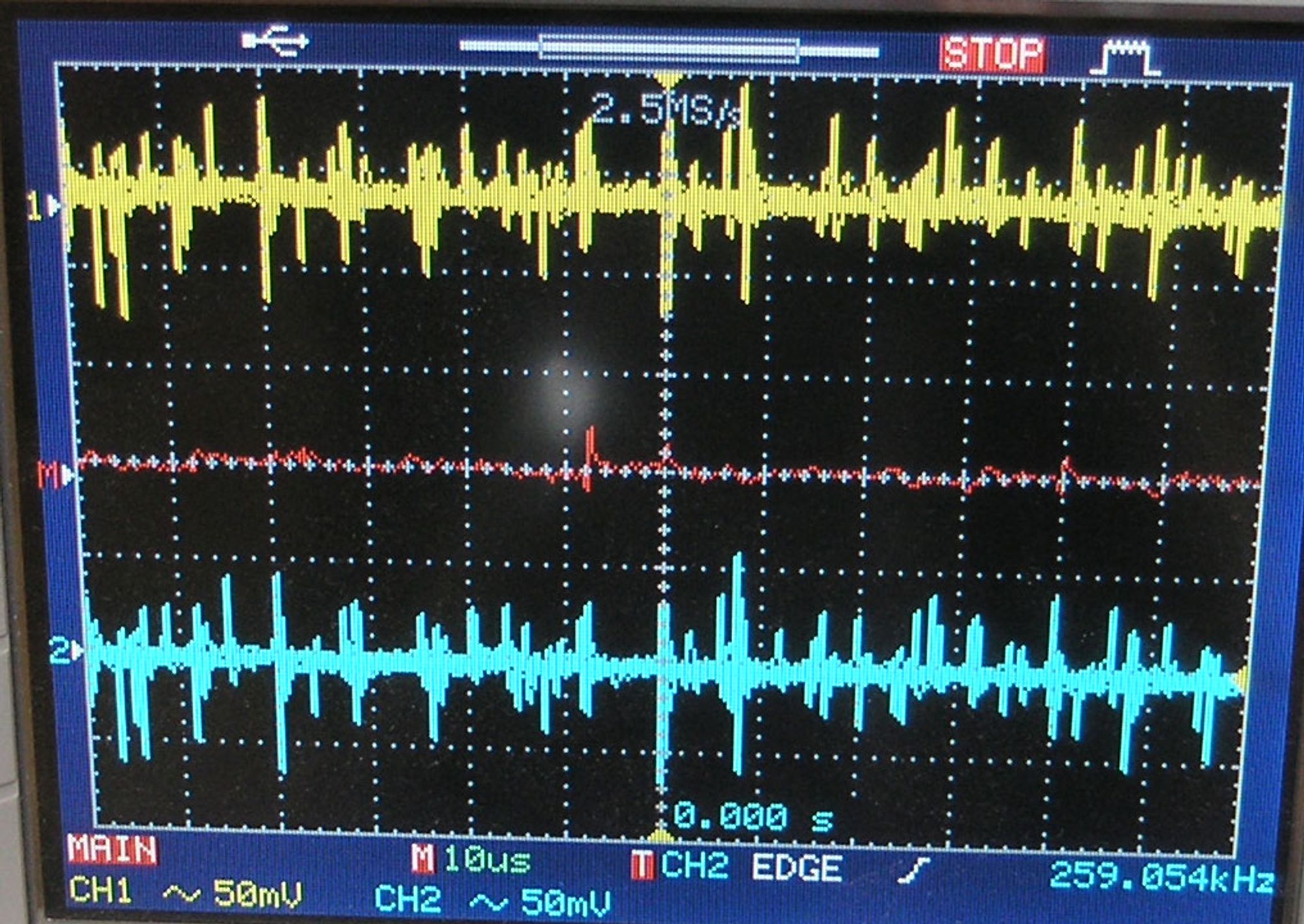

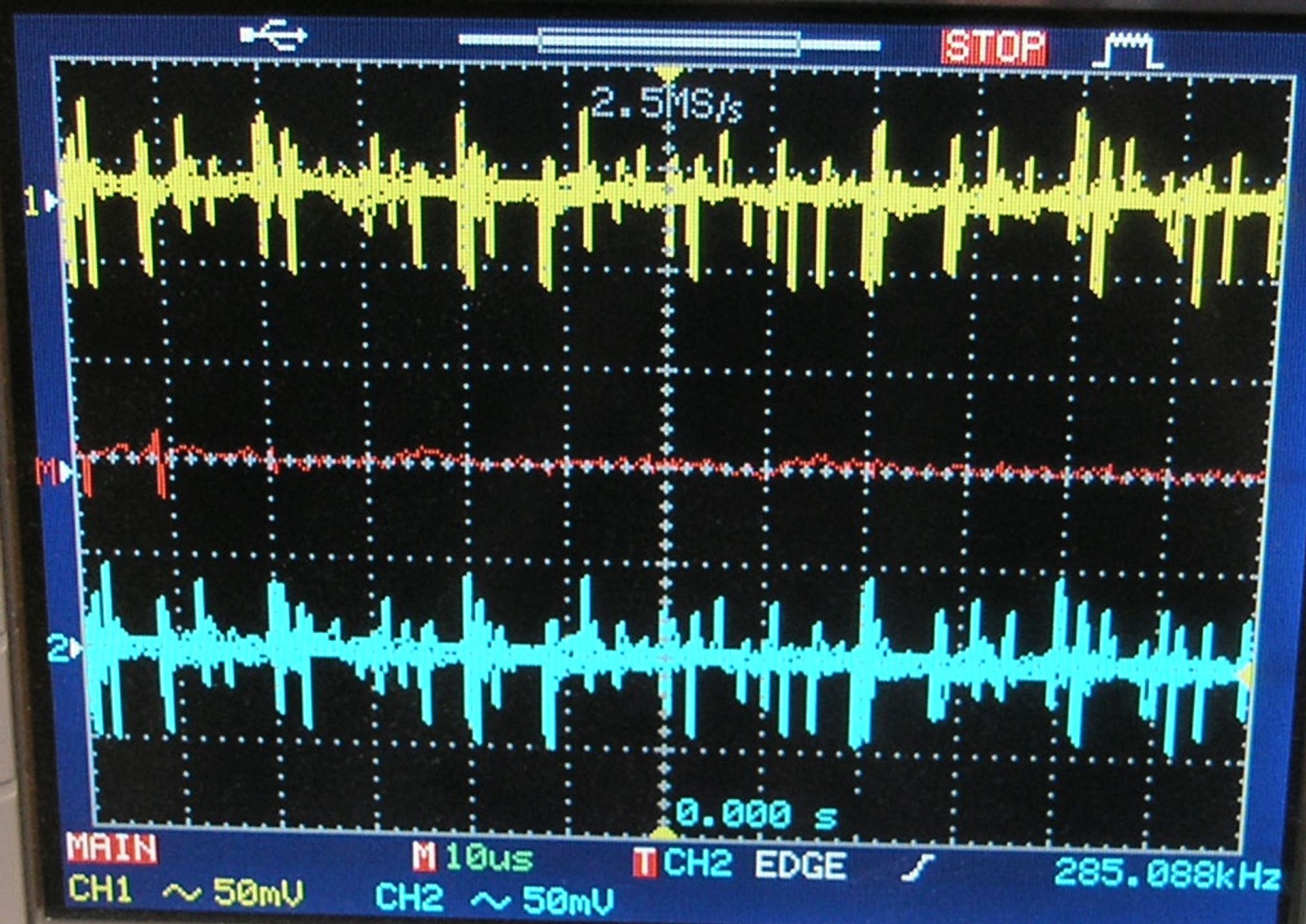

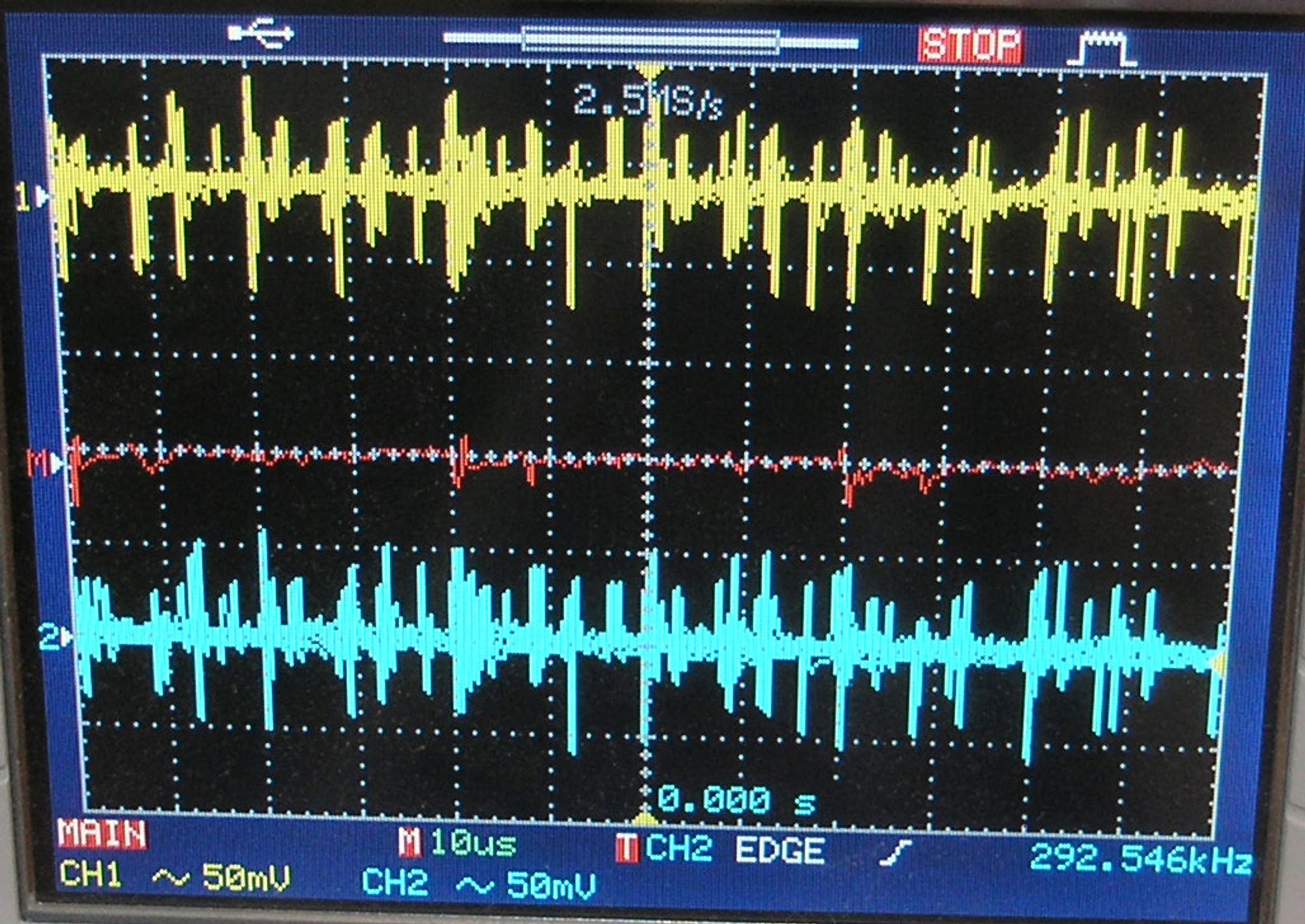

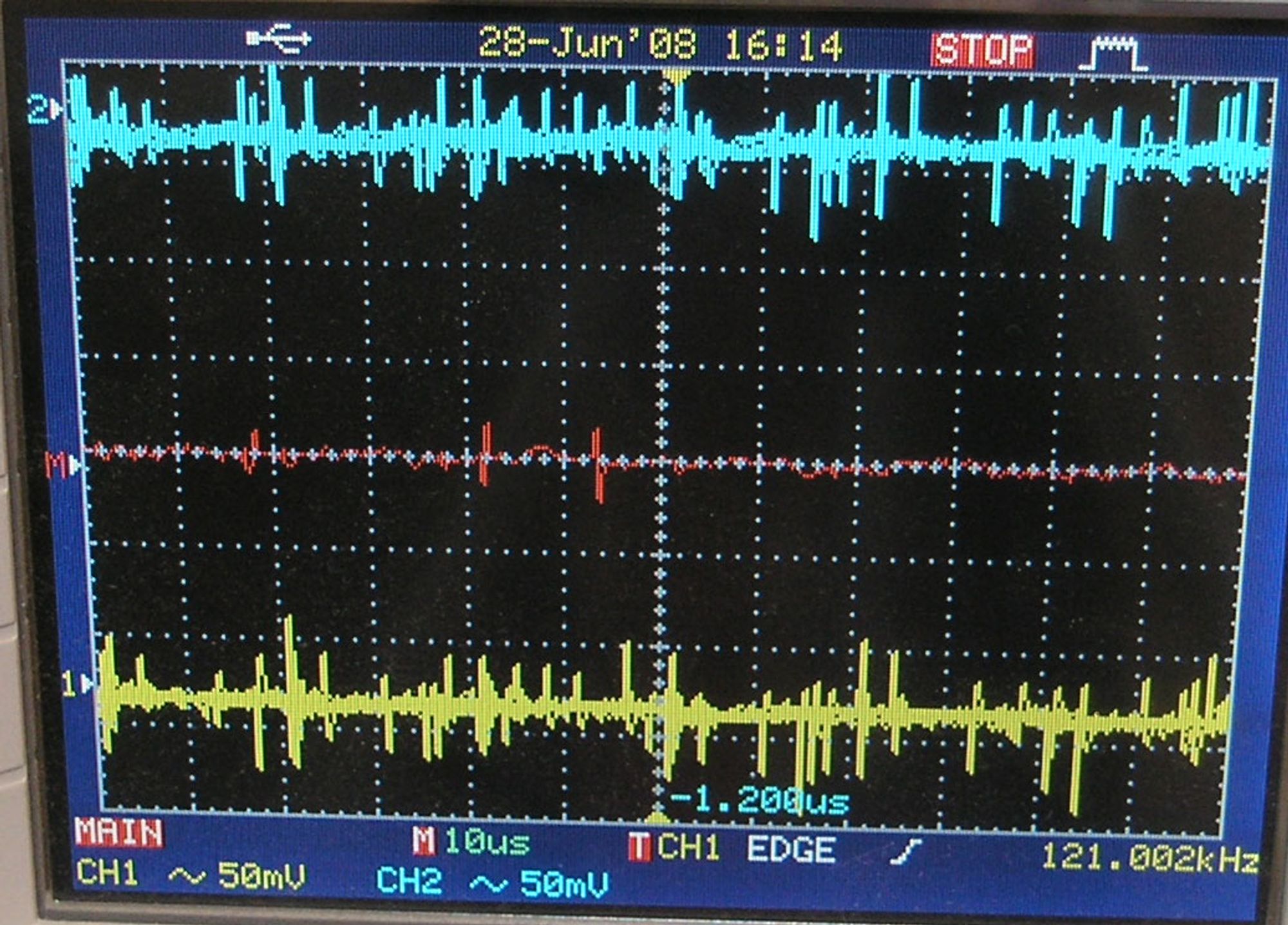

Rippelen er som vanlig målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at v har målt rippelen ved 200, 300, 400, 500 og 650 Watt.

Ved første øyekast ser vi at rippelen på +12 V-linjene er meget lav under alle belastninger. Ved laveste målte belastning er den ikke stort større enn 4 mV. Underveis varierer denne lite, og den høyeste verdien vi kan finne er 6 mV ved maksimal belastning. Dette er snakk om noen av laveste verdiene vi noen gang har målt.

Vi beveger oss over til +5 V-linjen, og tilstandene der er ikke spesielt mye verre. Men en belastning på 200 W ligger rippelen på 6 mV. Rippelen blir ikke stort større underveis, og stiger ikke til mer enn 8 mV. Igjen finner vi lave verdier, noe vi setter stor pris på.

Sist ut er som alltid den minste linjen, +3,3 V. Verdiene her er også lave, men noe større enn hva vi fant tidligere. Til å begynne med starter rippel på 6 mV, men underveis øker den til 16 mV. Helt gode og akseptable verdier.
