Spesifikasjoner

Du kan lese mer om strømforsyningens spesifikasjoner på produsentens produktsider.

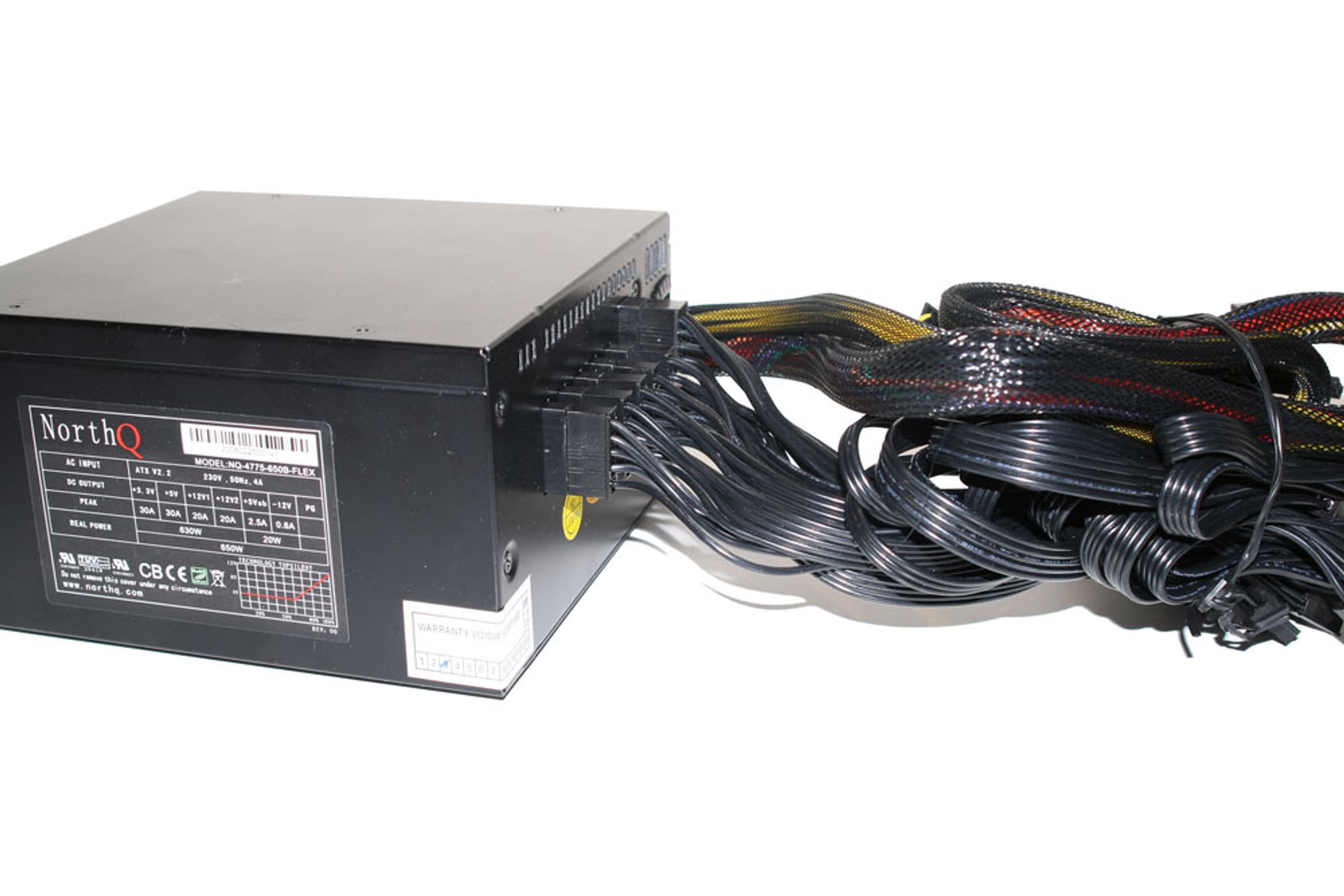

NorthQ NQ-4775-650B-FLEX
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 160 mm
Tester	Hi-Pot, ATE og Burn-In
Godkjenninger	UL, TUV, CB, CE, RoHS
Overspenningsbeskyttelse	+3,3, +5V, +12V1, +12V2
Overstrømsbeskyttelse	Ja
Kortslutningbeskyttelse	Alle utganger
Overlastbeskyttelse	Ja
Manuelt regulert vifte	Nei
Temp. regulert vifte	Ja
MTBF	100.000

AC inn
Spenning	Max. strøm	Frekvens	Beskyttelse
100-240 V	10 A	47-63 Hz	Intern sikring

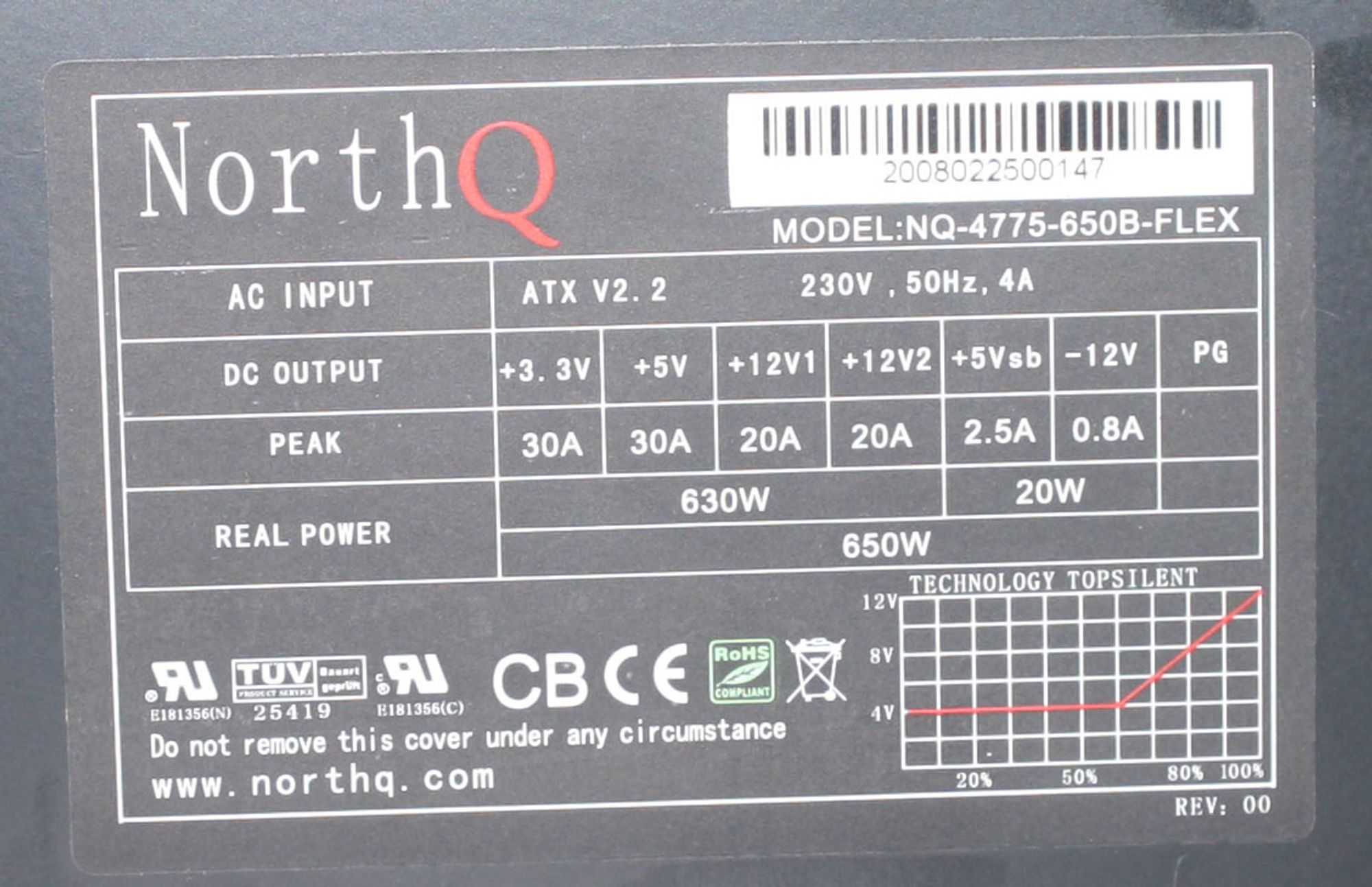

DC ut
Spenning	Min. strøm	Max. strøm	Lastreg.	Linjereg.	Max. ripple
+3,3 V	-	30,0 A	5 %	1 %	50 mV
+5 V	-	30,0 A	5 %	1 %	50mV
+12 V1	-	20,0 A	5 %	1 %	120 mV
+12 V2	-	20,0 A	5 %	1 %	120 mV
-12 V	-	0,8 A	10 %	1 %	120 mV
+5 Vsb	-	2,5 A	5 %	1 %	50 mV

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	30 A	30 A	20 A	20 A	-	-	0,8 A	2,5 A
Total effekt ut	630 W						9,6 W	12,5 W
	650 W

Black Magic er en av få strømforsyninger som fortsatt benytter seg av to +12 V-linjer. Det vanlige i dag er en eller fire, men allikevel har ikke NorthQ valgt å ha separate likerettere på de to linjene de har.

NorthQ oppgir ikke hvor mye effekt du kan belaste +5 V- og +3,3 V-linjene samlet, men de deler effekt med +12 V-linjene. Dette er en sterk indikator på at alle linjene har samme opprinnelse inne i strømforsyningen. I så fall, er ikke det en veldig god måte å dele linjene på. Når så mange linjer med forselige spenninger drar strøm fra samme kilde, kan større ustabiliteter teoretisk oppstå. Dette er som sagt kun spekulasjoner.

ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
24-pin	1	2(0)	0(2)	1	4	8	2

Kontaktsortimentet NorthQ har endt opp med, er ikke overraskende stort. Vi finner to 8-pins PCI Express-kontakter, hvor to av pinnene kan kobles av. De periferiske 4-pins kontaktene er det kuttet kraftig ned på, men man trenger sjeldent veldig mange av disse. Det er derimot rikelig av SATA-kontakter, og for de som fortsatt trenger floppy så er den også til stede.

Kabel	ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
Første / eneste punkt	60 cm	80 cm	50 cm	50 cm	80 cm	50 cm	50 cm	-
Andre punkt	-	-	-	-	-	65 cm	65 cm	-
Tredje punkt	-	-	-	-	-		80 cm	80 cm

Det første vi legger merke til når det gjelder kabellengden, er en meget lang +12 V-kabel. Den er faktisk hele 80 cm lang! Resten av kablene har en fin lengde, og det er en helt normal avstand mellom kontaktene.

Noe vi stusser litt på, er hvordan NorthQ har konstruert PCI Express-kontakten. Det er en helt vanlig 6-pins kontakt, men de to ekstra pinnene kommer på en helt egen kabel. De følger altså ikke hverandre. Hvorfor det er gjort slik vet vi ikke, men den positive siden ved det er at strømforsyningen da oppfyller PCIe 2.0-kravet på 150 W.
