Test: MSI Z68A-GD80

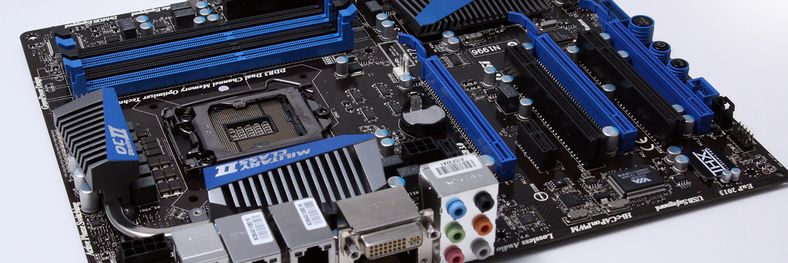

MSI Z68A-GD80

6. januar i år ble Intels ferskeste sokkel, LGA1155, lansert. Vi lot oss da imponere over egenskapene til prosessoren Intel Core i5 2500K.

LGA1155-plattformen har tre ulike brikkesett. Vi har tidligere testet hovedkort med de ulike brikkesettene.

Nå har en modell fra MSI med Z68-brikkesett funnet veien til testbenken. Les videre for å se hva MSI Z68A-GD80 er godt for!

Takk til MSI som sendte hovedkortet til test.

Spesifikasjoner

  • Sokkel LGA1155 for Intel Core i3-, i5- og i7-prosessorer (LGA1155)
  • Intel Z68-brikkesett
  • 4 x DDR3-minnesokler for maks 32 GB DDR3 2133 (OC) / 1600 / 1333 / 1066 MHz
  • 2 x PCI Express 2.0 x16, støtte for AMD Crossfirex og Nvidia SLI med enkel
    x16-båndbredde eller dobbel x8 båndbredde.
  • 1 x PCI Express 2.0 x16 (x4 båndbredde)
  • 2 x PCI Express 2.0 x1
  • 2 x PCI 32-bit
  • 3 x SATA 6 Gbit/s (2 via Z68, en via Marvell 88SE9128)
  • 4 x SATA 3 Gbit/s (4 via Z68)
  • 1 x eSATA 6.0 Gbit/s via Marvell 88SE9128
  • 2 x Gigabit LAN via Realtek RTL8111E
  • 8-kanals lyd via Realtek ALC892
  • 2 x Firewire (1 ekstern + 1 via intern header)
  • 4 x USB 3.0-porter via 2 x NEC D720200 (2 eksterne + 2 via interne headere)
  • 10 x USB 2.0-porter (4 eksterne + 6 via interne headere)
  • Formfaktor: ATX (30,5 x 24,4 cm)

Les mer om kortet på MSI.com

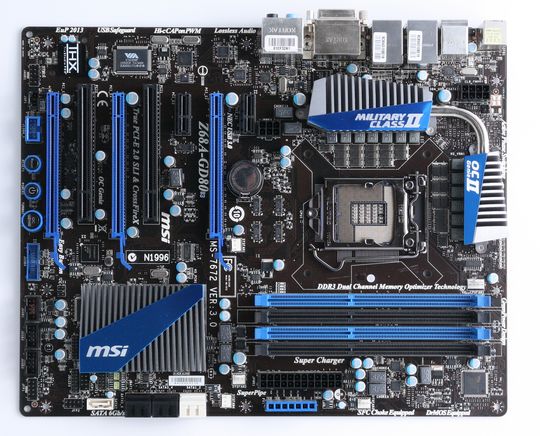

MSI Z68A-GD80 har en upåklagelig layout, og alle komponenter er plassert der en forventer å finne dem.

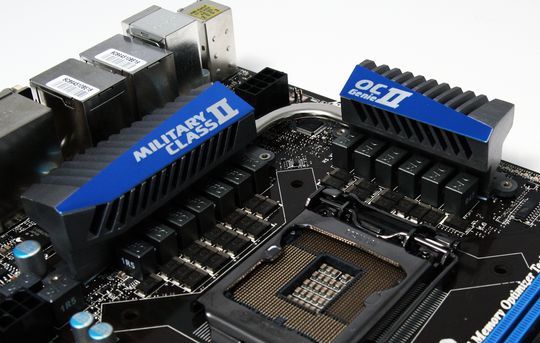

Kortets kjøling består av kjøleribber på hovedkortets brikkesett og spenningsregulatorer.

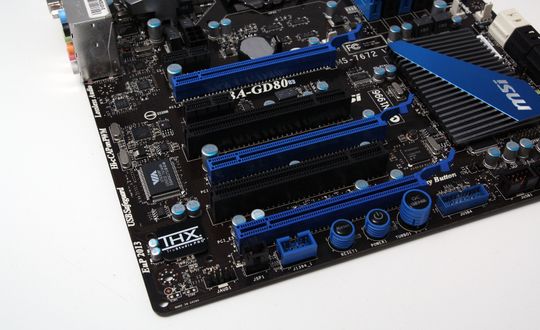

MSI Z68A-GD80 er utstyrt totalt tre PCI Express x16-spor. To av disse har støtte for både AMDs og Nvidias multi-GPU-teknologi, og ved bruk av to skjermkort begrenses båndbredden til x8 på begge sporene. Det tredje PCI Express x16-sporet er begrenset til x4 båndbredde. Hovedkortet også utstyrt med to PCI Express x1-spor, samt to PCI-spor.

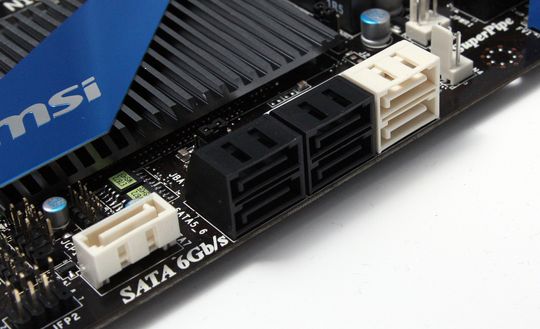

Kortet er utstyrt med totalt tre SATA 6 Gbit/s-kontakter. To av disse er styrt av brikkesettet Z68, og den siste samt en eSATA 6 Gbit/s-kontakt styres av en 88SE9128-brikke fra Marvell. Kortet har videre fire SATA 3 GBit/s-kontakter som styres av Z68-brikkesettet. Brikkesettet har støtte for RAID 0, 1, 5 og 10.

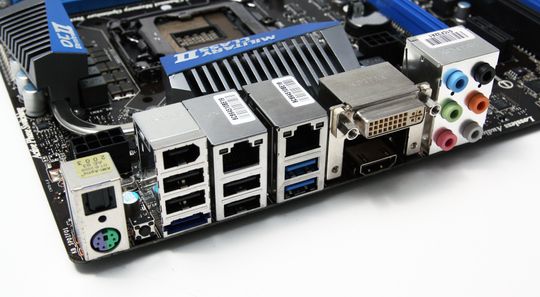

På I/O-panelet finner man fire USB 2.0- og to USB 3.0-porter, en eSATA 6.0 GBit/s-kontakt, en firewire-kontakt, dobbel nettverkstilkobling, og PS/2-kontakt for tastatur eller mus. Vi finner dessuten diverse kontakter for lyd, samt skjermutgangene DVI og HDMI.

Nettverkstilkoblingene er styrt av to PCI Express-baserte RTL8111E-brikker fra Realtek, og støtter opp til 1 Gbit overføringsytelse. Lydprosesseringen blir gjort av en ALC892-brikke fra Realtek, som leverer kurant lyd i 8 kanaler. Lydprosesseringen skjer i programvare, så entusiaster vil gjerne foretrekke et dedikert lydkort.

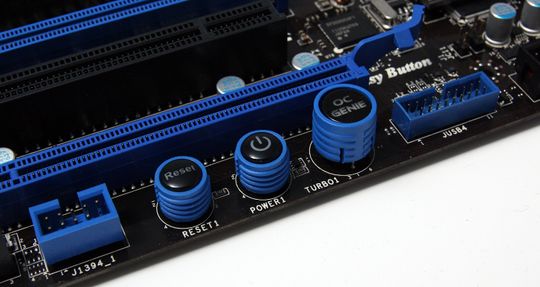

Det er plassert start- og omstartsknapp på hovedkortet. Greit å ha om en skal teste hovedkortet utenfor kabinettet. En finner også en knapp kalt OC Genie, som overklokker systemet automatisk.



Tilbehør

I esken til MSI Z68A-GD80 finner en godt med tilbehør.

  • 4 x SATA 6.0 Gb/s-kabler
  • 2 x Molex-SATA strømkabler
  • 1 x USB 3.0-brakett
  • 1 x SLI-bro
  • M-tilkoblinger
  • V-Check kabler
  • Manual
  • Driver-CD
  • I/O Bakplate
