Spesifikasjoner

• Sokkel LGA1156 for Intel Core i5 og Core i7
• Intel P55-brikkesett
• 4 x DDR3-minnesokler for maks 16 GB DDR3 2133 (OC) / 2000 (OC) / 1800 (OC) / 1600 (OC) / 1333 / 1066 MHz
• 3 x PCI Express 2.0 x16, støtte for Crossfire og SLI med
  enkel x16, eller dobbel x8 båndbredde.
• 2 x PCI Express 2.0 x1
• 2 x PCI
• 6 x SATA via Intel P55. (RAID 0, 1, 5, 10)
• 2 x SATA via Jmicron JMB322(RAID 0 and 1)
• 1 x eSATA/USB via Jmicron JMB363
• 1 x IDE UltraDMA 133 via Jmicron JMB363
• Dobbel Gigabit LAN via Realtek RTL8111DL
• 7.1-kanals lyd via Realtek ALC889
• 2 x Firewire via VIA VT6315N (1 ekstern + 1 via intern header)
• 13 x USB 2.0-porter (7 eksterne + 6 via interne headere)
• Formfaktor: ATX (30,5 x 24,4 cm)

Les mer om kortet på MSI.com

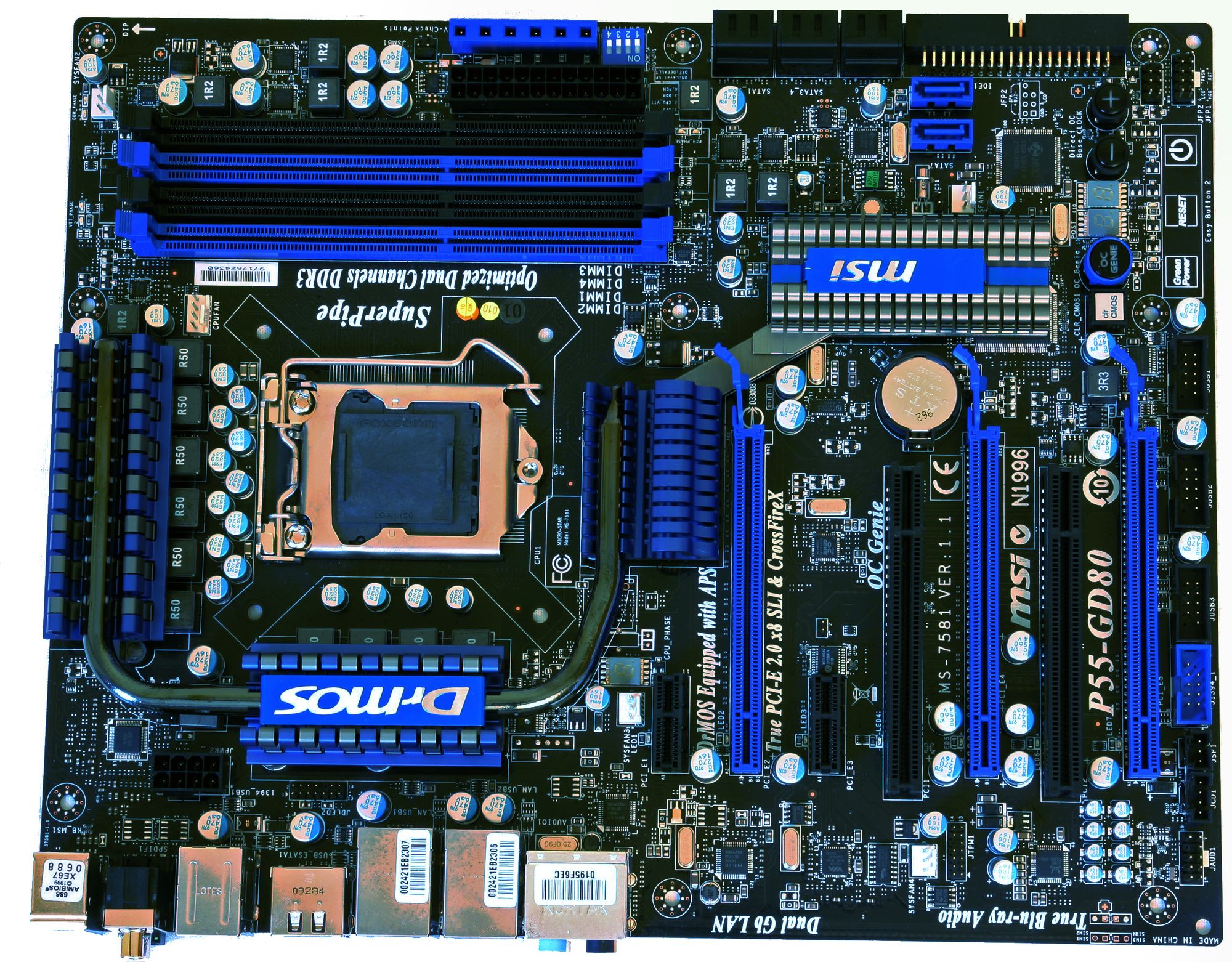

MSI P55-GD80 har en svært god layout, og selv om det plassert mye på kortet, fremstår det som ryddig og romslig.

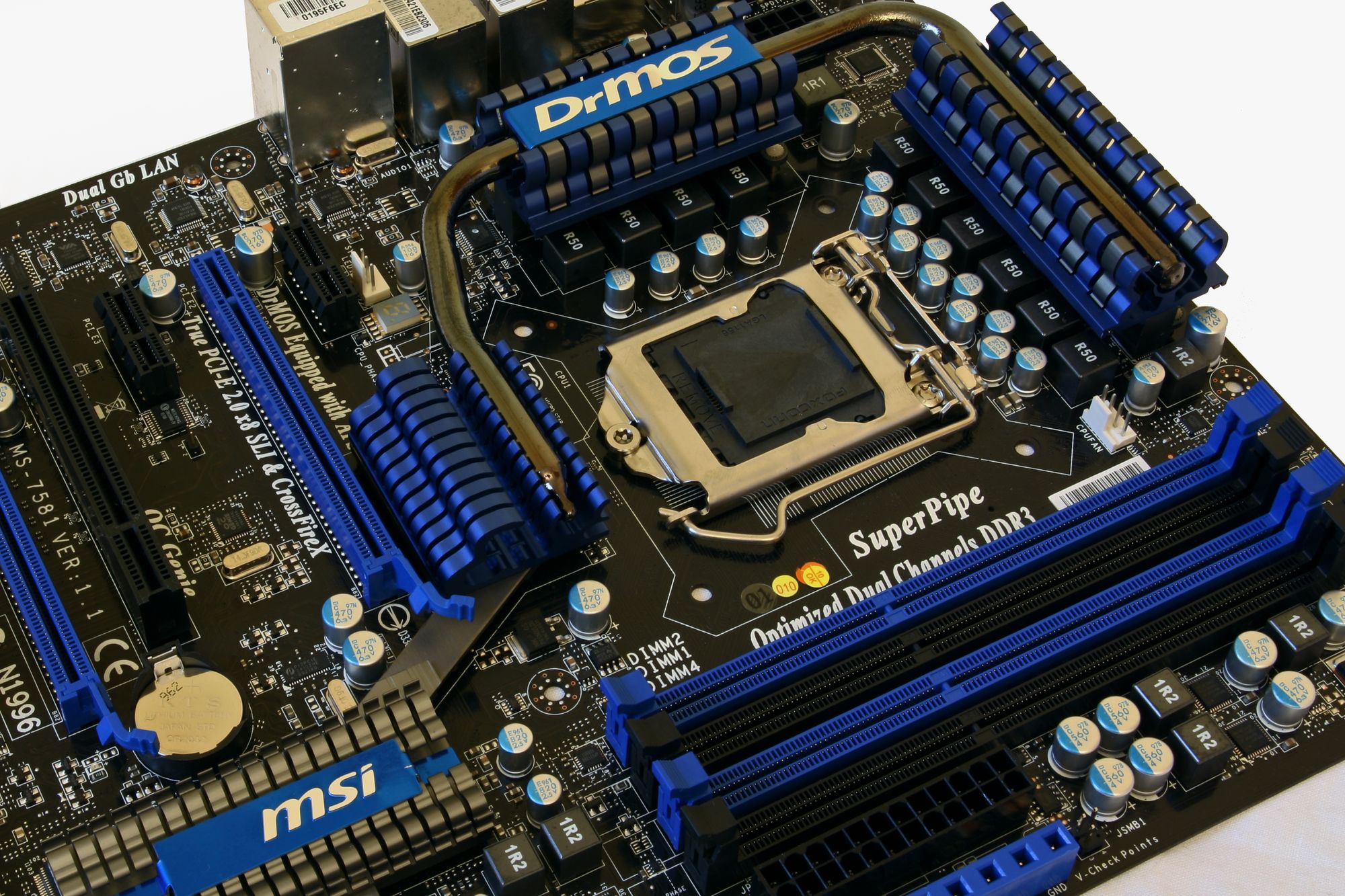

Kortet har en solid kjøleløsning som består av kjøleribber på sørbroen og spenningsregulatorene. Det er også plassert en kjøleribbe der man vanligvis finner hovedkortets nordbro. På P55-brikkesettet er det ikke nødvendig med noen nordbro, da PCIe-kontrolleren er integrert på de nye prosessorene.

Kjøleribbene er koblet sammen med et usedvanlig tykt varmerør, som MSI har gitt det klingende navnet Superpipe. I følge MSI skal denne bidra til å senke temperaturen med 50 grader i forhold til varmerør med tradisjonell tykkelse, uten at de sier noe mer om hvordan dette er testet.

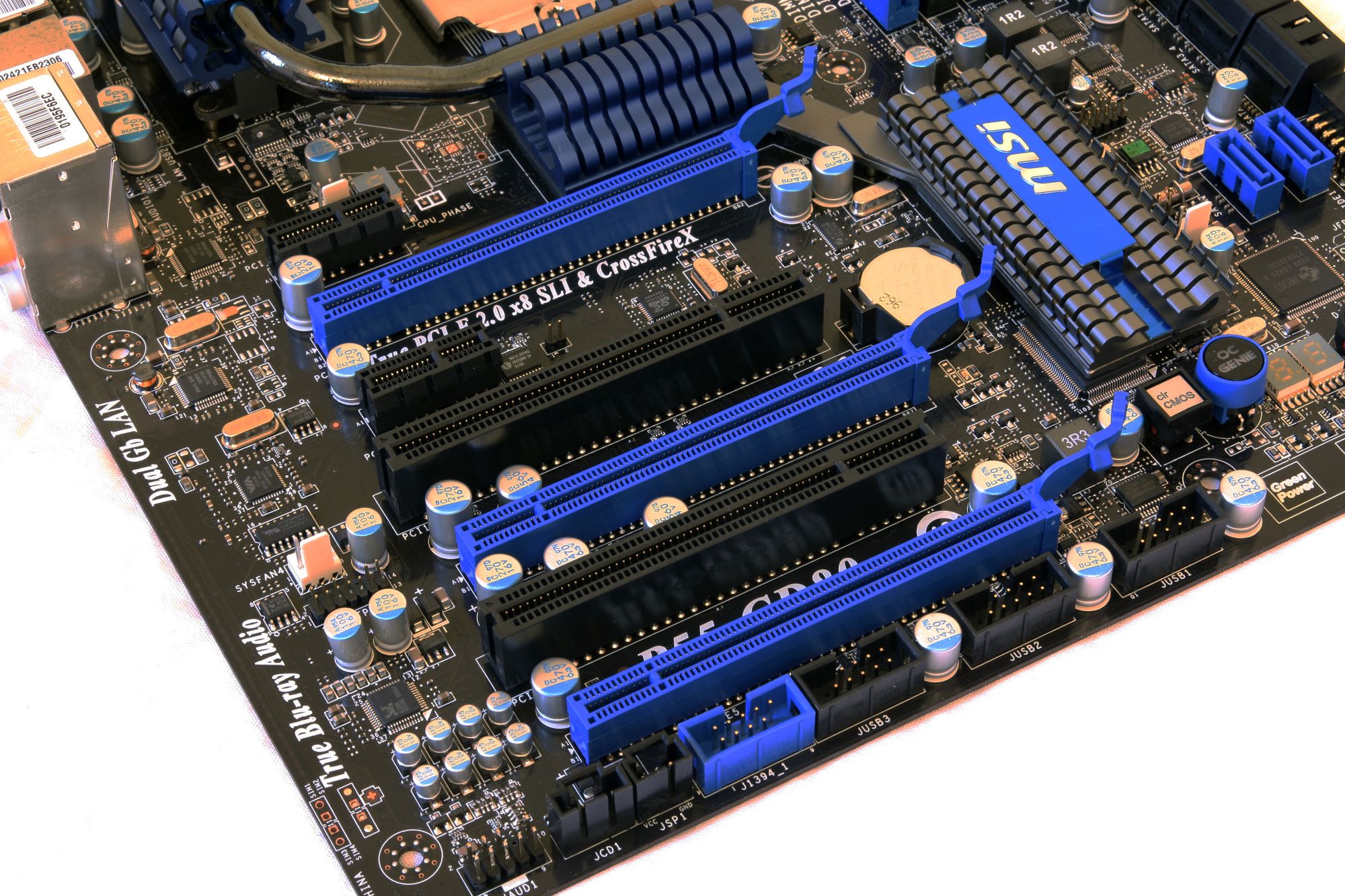

MSI P55-GD80 har tre PCI Express x16-spor. Disse har støtte for opp til to skjermkort, og støtter både AMDs og Nvidia multi-GPU-teknologi. Ved bruk av ett skjermkort vil kortet levere x16 båndbredde, men om en bruker to kort vil kanalene begrenses til x8. Hvis en ønsker heftigere grafikkløsninger med flere skjermkort, vil X58-brikkesettet gjerne være et bedre valg.

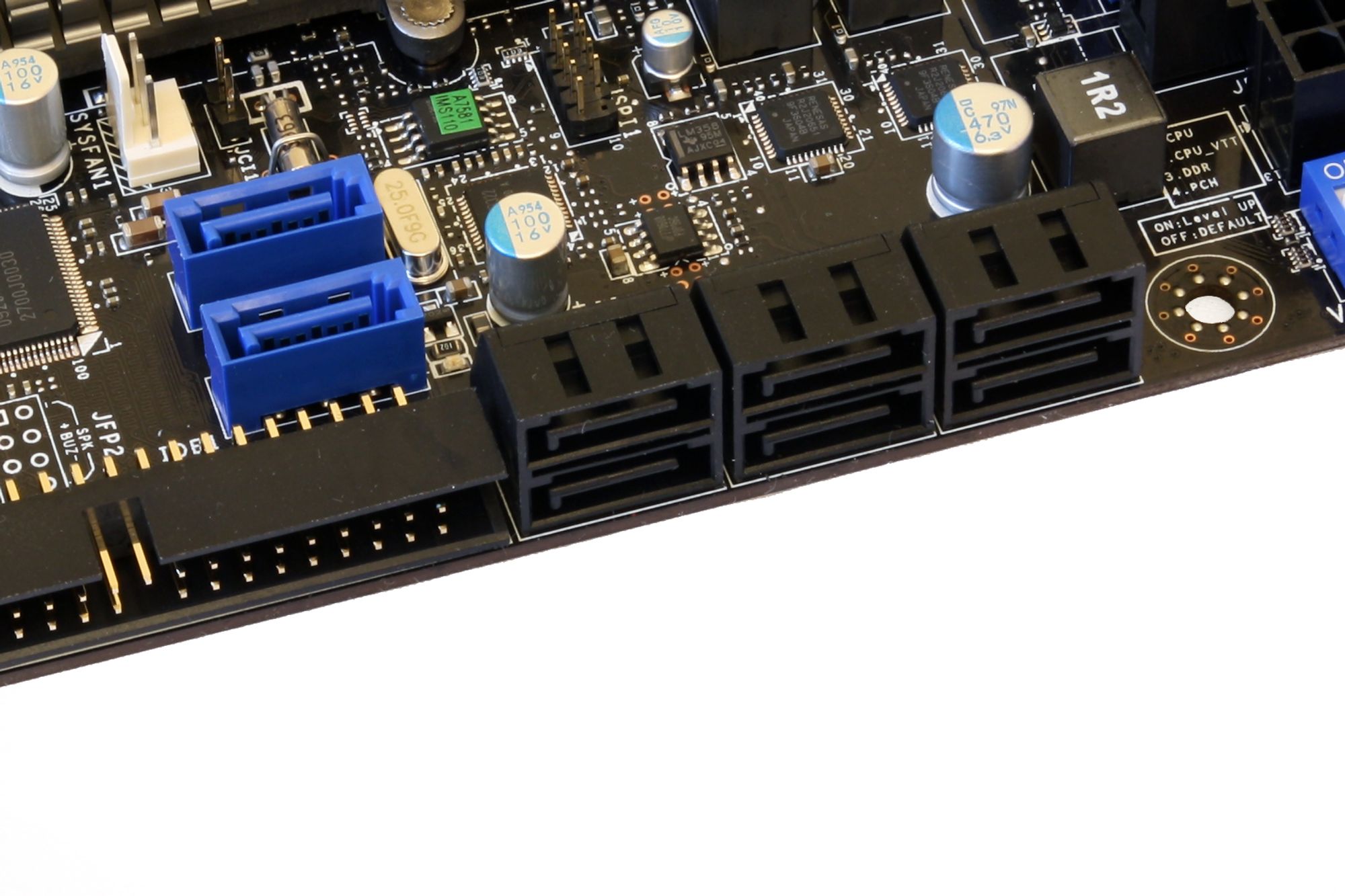

Kortet er utstyrt med totalt åtte SATA-kontakter, seks av disse er styrt av P55-brikkesettet. Disse er vinklet ut fra kortet for å unngå konflikt med store skjermkort, og støtter RAID 0, 1, 5, 10. De to siste SATA-kontaktene styres av en JMB322-brikke fra Jmicron, og støtter RAID 0, 1.

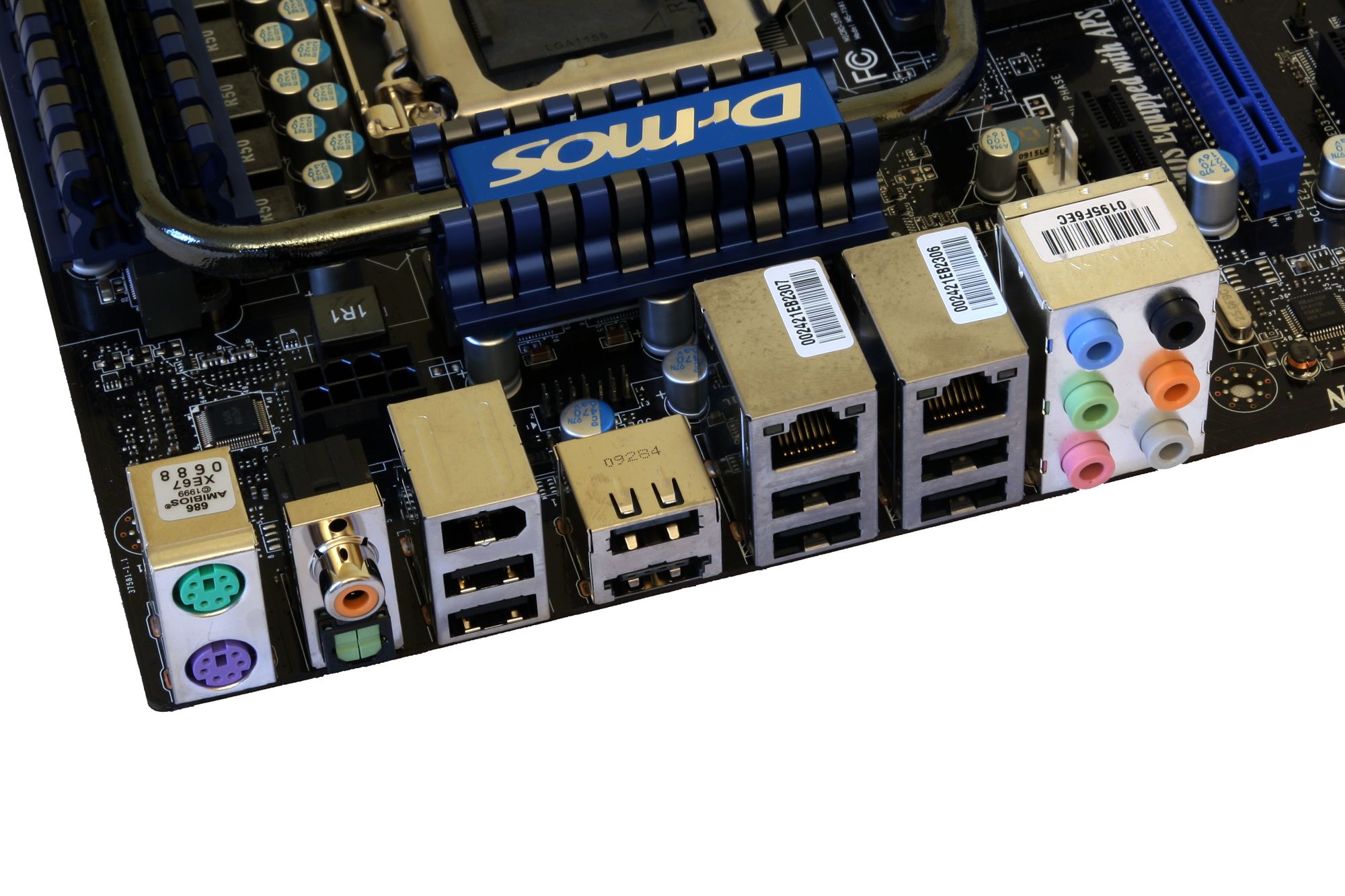

På I/O-panelet finner vi sju USB-porter, dobbel nettverkstilkobling, en Firewire-kontakt, en kombinert eSATA/USB-kontakt og PS/2-kontakter for tastatur og mus. Vi finner også diverse kontakter for lyd.

Begge nettverkstilkoblingene er styrt av en PCI Express-basert RTL8111DL-brikke fra Realtek, og støtter opp til 1 Gbit overføringshastighet. En del entusiaster vil gjerne foretrekke nettverkskontrollere fra Intel eller Broadcom. Disse har generelt et bedre rykte når det gjelder prosessorbruk og stabile drivere til forskjellige operativsystemer, men de fleste vil nok ikke merke forskjell i praksis.

Lydprosesseringen blir gjort av en ALC889-brikke fra Realtek, og leverer helt kurant lyd i 8 kanaler. Spillere og entusiaster vil gjerne foretrekke et dedikert lydkort, da lydprosesseringen blir gjort i programvare.

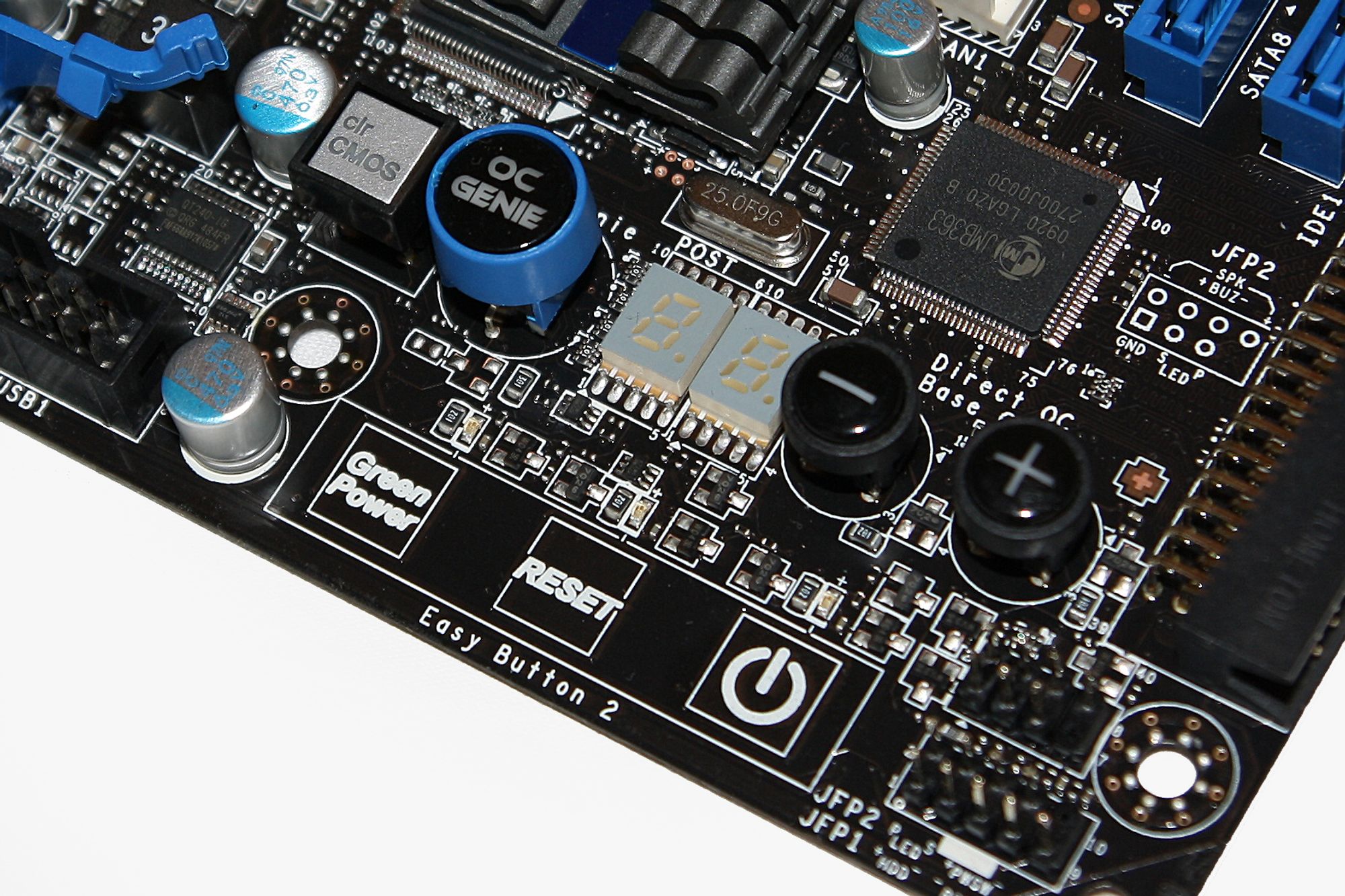

MSI P55-GD80 er ustyrt med knapper for start, omstart samt funksjon som MSI har kalt Green Power, som i praksis er en lysbryter for kortets led-lys. MSI har plassert sensorer på PCB-kortet, så det ser ved første øyekast ut som om det er en produksjonsfeil og at knappene mangler. Man finner også en knapp for tilbakestilling av BIOS, samt noen knapper for overklokking.

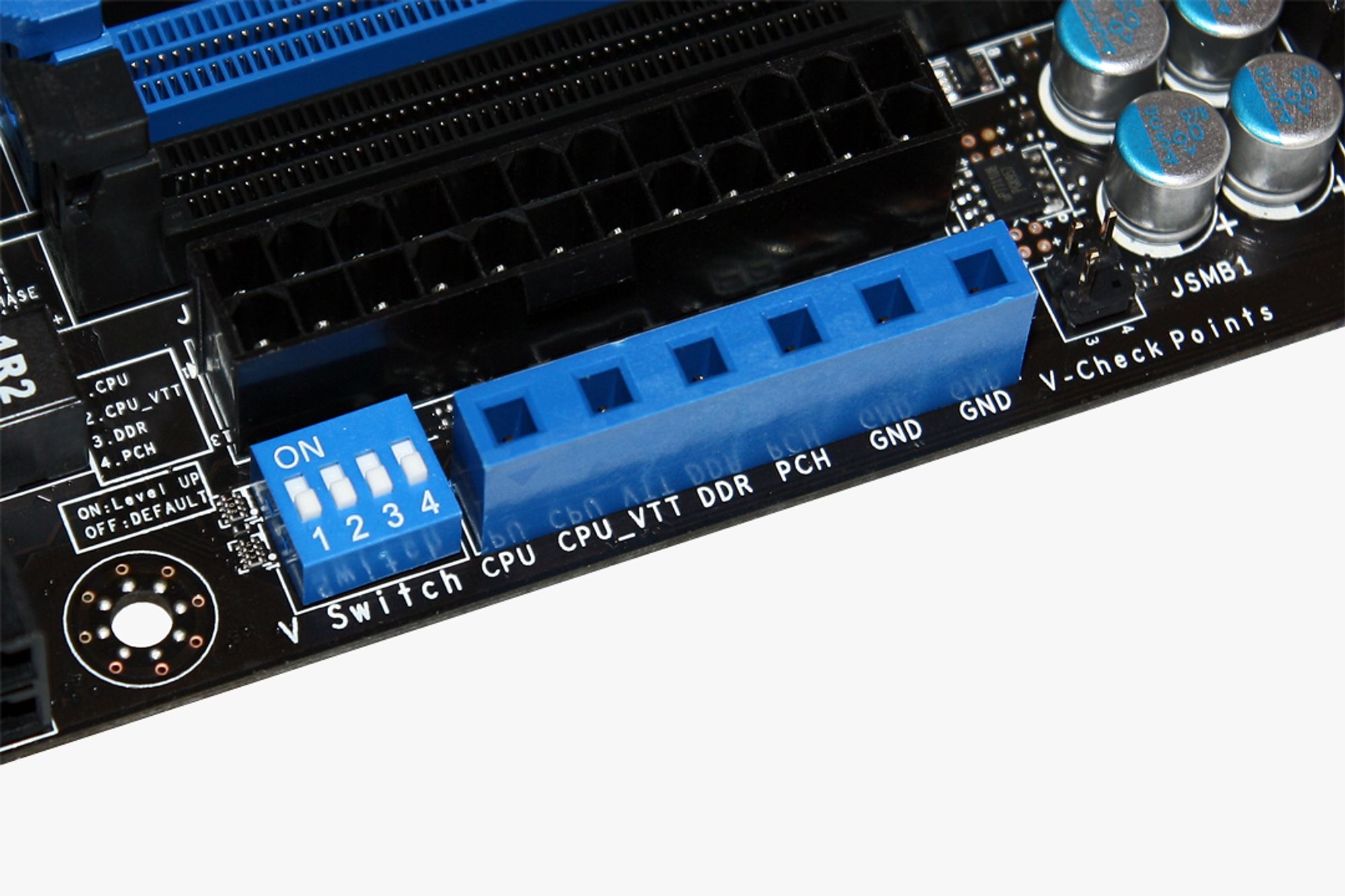

Man finner også muligheter for enkel spenningsmåling med multimeter på P55-GD80.

Tilbehør

Toppkortene til produsentene pleier å komme med et lass av tilbehør. MSI gjør ingen unntak, og leverer en fullstappet eske med tilbehør av høy kvalitet.

• 1 x IDE-kabel
• 6 x SATA-kabler
• 3 x "molex" til SATA-overgang
• 2x Crossfirex-bro
• 2x SLI-bro
• M-tilkoblinger
• V-Check kabler
• Brakket med 2 x USB-tilkoblinger
• Brakket med 2 x eSATA-tilkoblinger og 1x molex-tilkobling
• 1x molex-SATA strømkabel (for bruk med eSATA-brakett)
• SATA-eSATA kabel (for bruk med eSATA-brakett)
• Manual og installasjonsguide
• Driver-CD
• I/O Bakplate

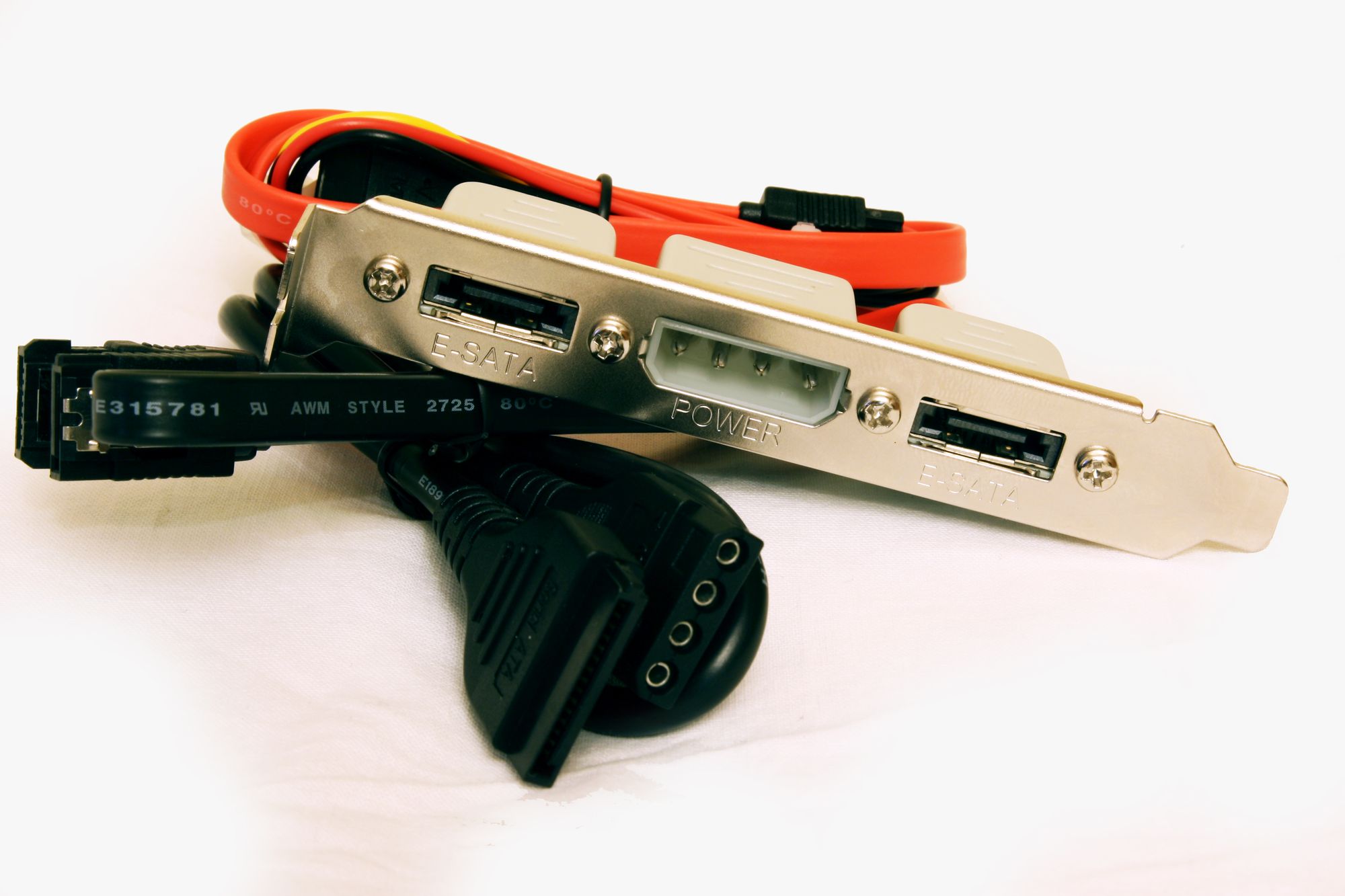

eSATA-braketten med medfølgende kabler gjør det enkelt å koble vanlige harddisker til maskinen eksternt.
