Test: M4A89GTD PRO/USB3

AMD 890GX er her!

Asus imponerer med sitt nye 890GX-baserte hovedkort.

Side 1: Innledning

AMDs AM3-prosessorer leverer god ytelse til gunstige priser. Billigste modell koster i skrivende stund fra snaue 300 kroner, mens AMDs toppmodell har en prislapp på snaue 1400 kroner.

  • Se hele prisoversikten for AM3-prosessorene i prisguiden.

Under Cebit lanserte AMD 890GX-brikkesettet. Dette har selvsagt støtte for det som finnes av AM3-prosessorer, og er kombinert med DDR3-minne og integrert grafikkort et spennende brikkesett for dem som ønsker å ha et AMD-hovedkort som varer en stund. Brikkesettet er dessuten det første brikkesettet som leverer støtte for SATA 6 Gbit/s.

Dagens testeksemplar er fra Asus, nærmere bestemt Asus M4A89GTD PRO/USB3. Vi sjekker hva det nye brikkesettet er godt for!

Takk til Asus som sendte hovedkortet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

  • Sokkel AM3 for AMD Phenom II (AM3)
  • AMD 890GX-brikkesett (SB850)
  • ATI Radeon HD 4290 IGP
  • 4 x DDR3-minnesokler for maks 16 GB DDR3 1866 (OC) / 1333 / 1066 MHz
  • 2 x PCI Express 2.0 x16, støtte for CrossfireX med dobbel x8-båndbredde.
  • 1 x PCI Express 2.0 x4
  • 1 x PCI Express 2.0 x1
  • 2 x PCI 32-bit
  • 6 x SATA 6 Gbit/s via AMD SB850. (RAID 0, 1, 5, 10)
  • 1 x eSATA/USB 2.0 via Jmicron JMB361
  • 1 x IDE UltraDMA 133 via Jmicron JMB361
  • Gigabit LAN via Realtek 8111E
  • 7.1-kanals lyd via Realtek ALC892
  • 2 x Firewire via VIA VT6308P (1 ekstern + 1 via intern header)
  • 2 x USB 3.0-porter via NEC D720200F1(2 eksterne)
  • 12 x USB 2.0-porter (4 eksterne + 8 via interne headere)
  • Formfaktor: ATX (30,5 x 24,5 cm)

Les mer om kortet på Asus.com


Asus M4A89GTD PRO/USB3 har en upåklagelig layout, og det er ingen ting som åpenbart burde vært gjort annerledes. For å gjøre montering enklere er kortet utstyrt med ulike finesser, her representert av en ekstra høy 8-pins strømtilkobling.


Kortets kjøling består av kjøleribber på nordbroen og spenningsregulatorene som er bundet sammen av varmerør. Det er også en liten kjøleribbe plassert på hovedkortets sørbro.

Asus M4A89GTD PRO/USB3 er utstyrt med 2 PCI Express x16-spor, et PCI Express x4- og et PCI Express x1-spor, samt to PCI-spor.

PCI Express x16-sporene støtter AMDs multi-GPU-teknologi. Ved å plassere et medfølgende kort i det hvite sporet, vil en få full x16 båndbredde i det blå PCI Express x16-sporet. Ved bruk av to skjermkort blir begge sporene begrenset til x8 båndbredde.

Kortet er utstyrt med seks SATA 6 Gbit/s-kontakter, som er styrt av sørbroen SB850 og leverer støtte for RAID 0, 1, 5 og 10.

På I/O-panelet finner vi fire USB 2.0- og to USB 3.0-porter, en kombinert eSATA/USB 2.0-kontakt, nettverkstilkobling, en Firewire-kontakt og PS/2-kontakt for tastatur. Vi finner dessuten diverse kontakter for lyd, samt VGA-, DVI- og HDMI-kontakter styrt av den integrerte grafikkprosessoren (ATI Radeon HD 4290).

Den integrerte grafikkløsningen er kraftig nok til avspilling av HD-materiale, og vil også fungere greit til enklere og eldre spilltitler. Ønsker man å spille nyere og tyngre spill er et dedikert grafikkort nødvendig.

Nettverkstilkoblingen er styrt av en PCI Express-basert 8111E-brikke fra Realtek, og støtter opp til 1 Gbit overføringsytelse.

Lydprosesseringen blir gjort av en ALC892-brikke fra Realtek, og leverer helt kurant lyd i 8 kanaler. Lydprosesseringen skjer i programvare, så spillere og entusiaster vil gjerne foretrekke et dedikert lydkort.

Asus M4A89GTD PRO/USB3 er utstyrt med Memok, som er en funksjon for å bedre kompatibiliteten til minnet. Kortet er dessuten utstyrt med to brytere for overklokking. Turbo Key overklokker systemet automatisk, mens Core Unlocker låser opp eventuelle kjerner som er deaktivert av AMD.

Tilbehør

Asus leverer hovedkortet med det meste av tilbehør som en kan ha bruk for.

  • 1 x IDE-kabel
  • 2 x SATA 6.0 Gb/s-kabler
    2 x SATA 3.0 Gb/s-kabler
  • VGA-switch-card
  • Q-tilkoblinger
  • Manual og installasjonsguide
  • Driver-CD
  • I/O Bakplate


    • Side 3: BIOS / Overklokking

    BIOS

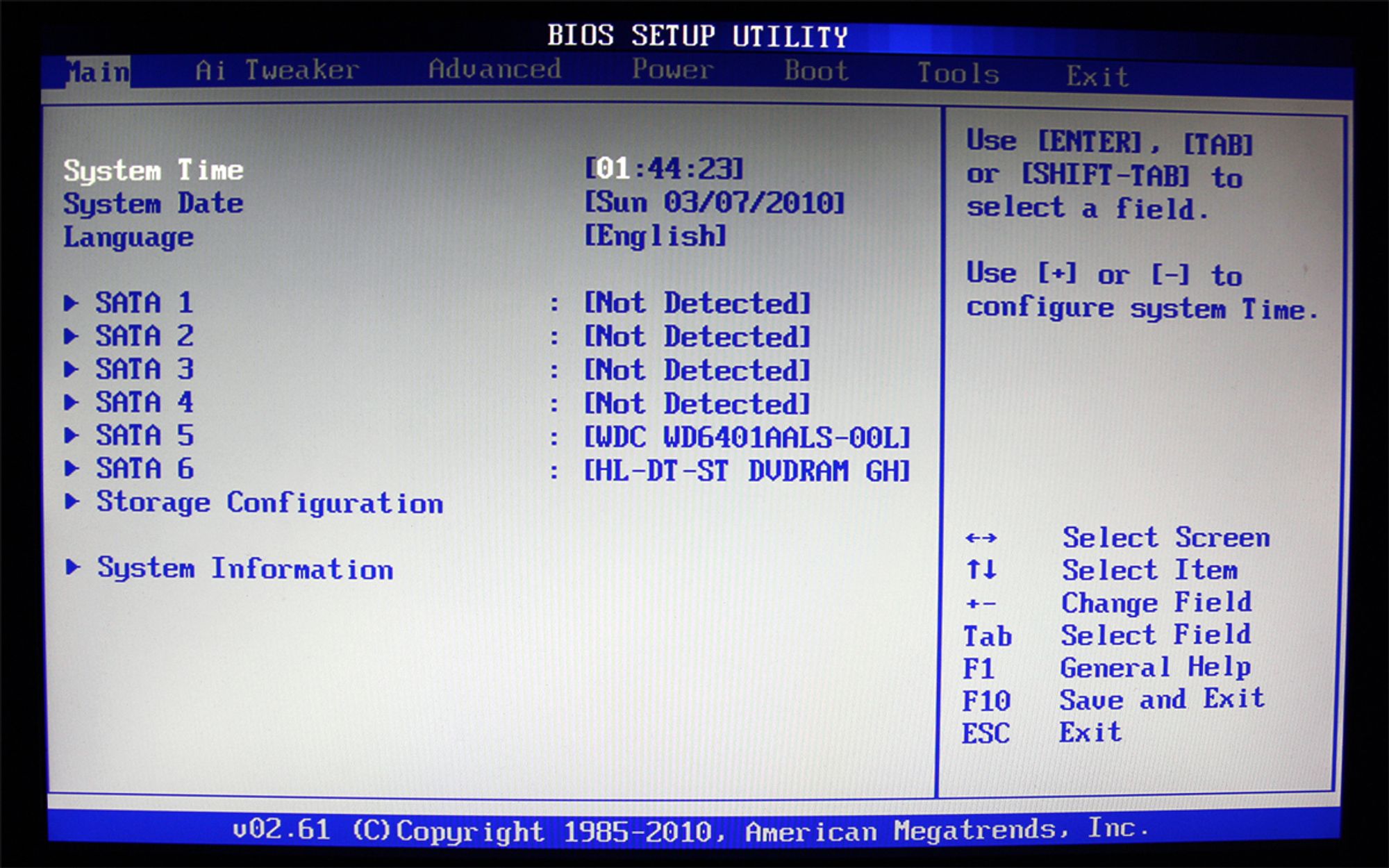

    Asus har som vanlig utstyrt hovedkortet med oversiktlig BIOS fra AMI.

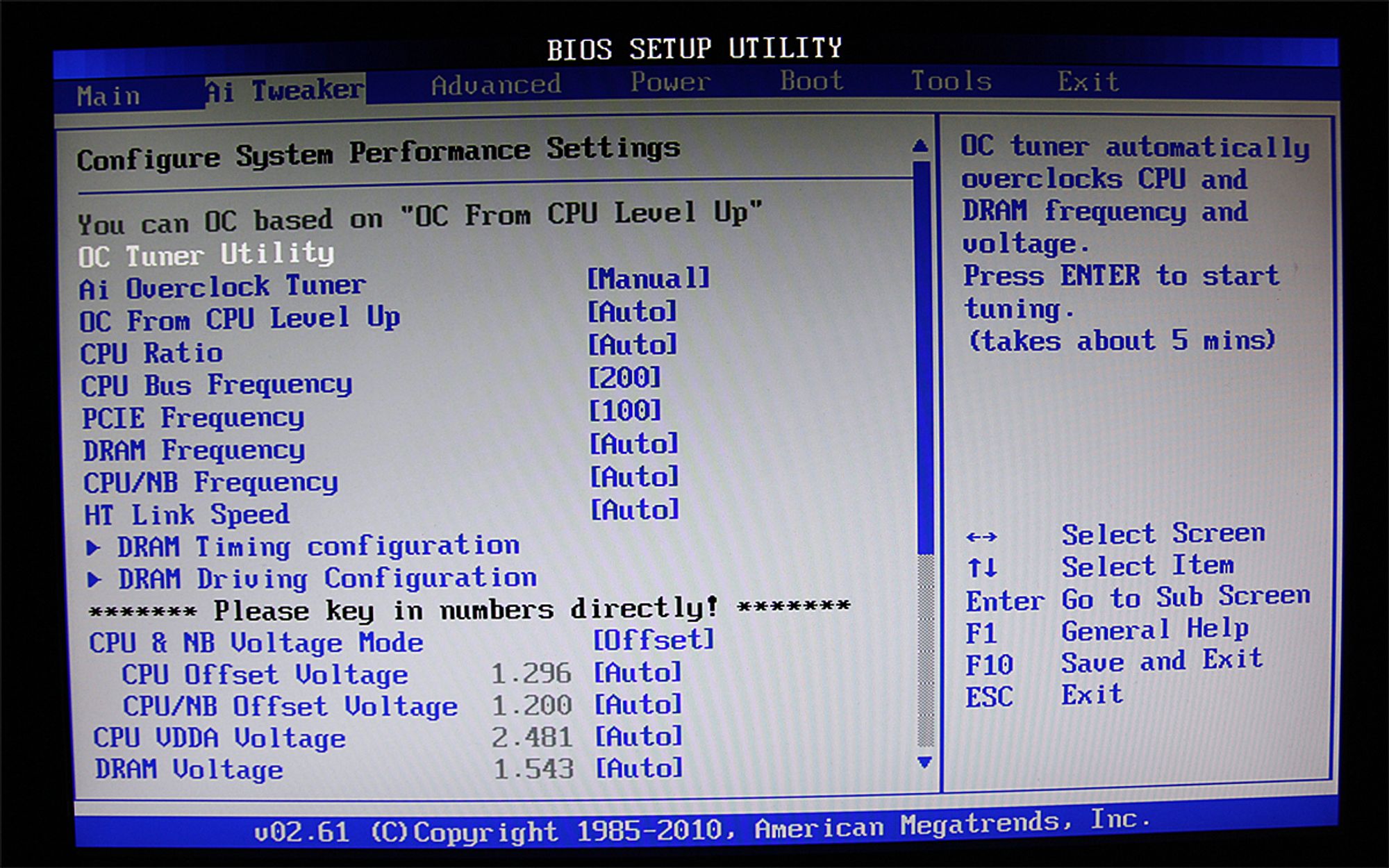

    Under Ai Tweaker finner en de fleste innstillingene som angår overklokking.

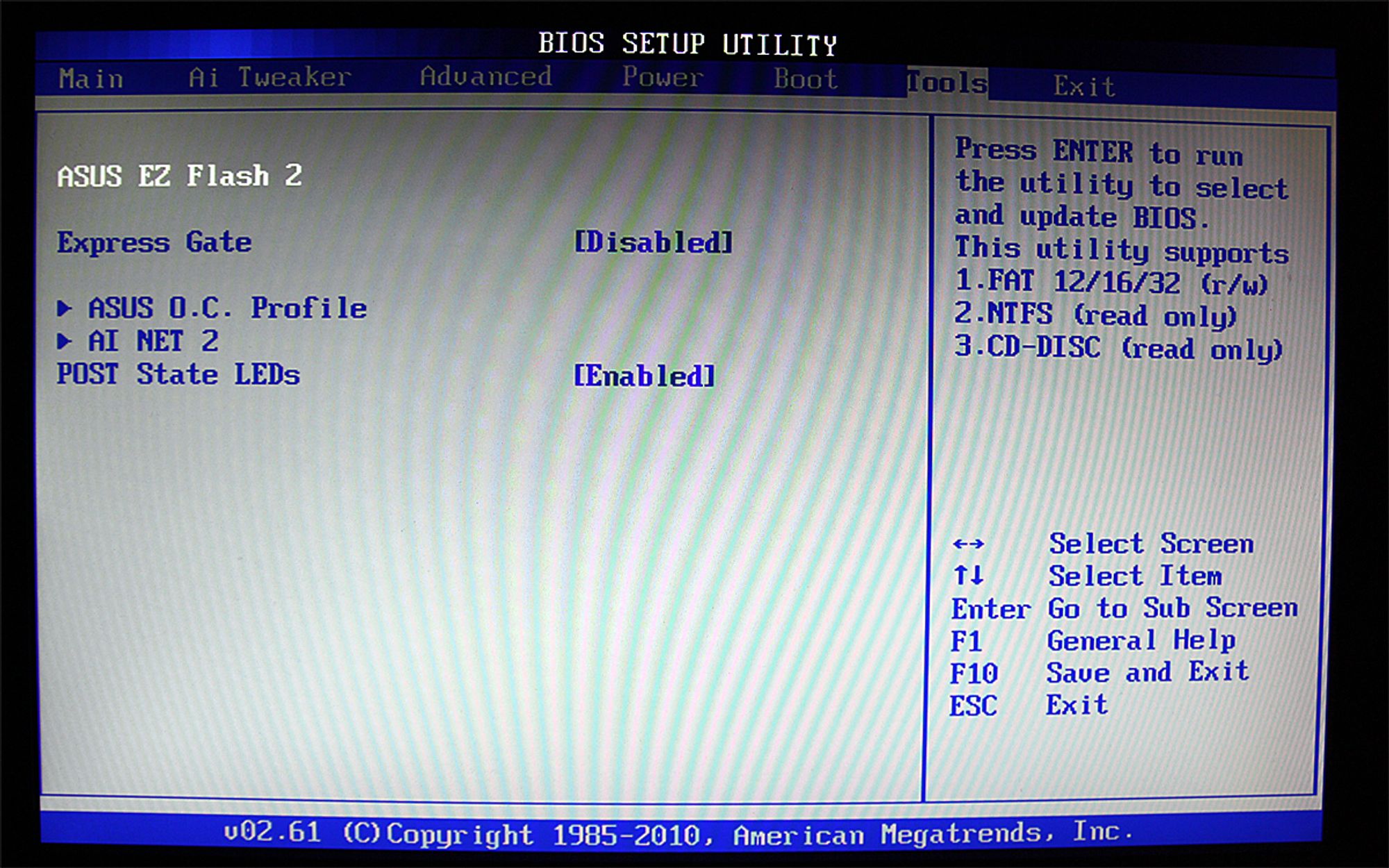

    Under Tools finner man blant annet OC Profile, som kan brukes til å lagre opp til åtte egendefinerte BIOS-oppsett. En finner også innstillinger for Express Gate (integrert linux-klient), samt en funksjon for enkel oppdatering av BIOS.

    Overklokking

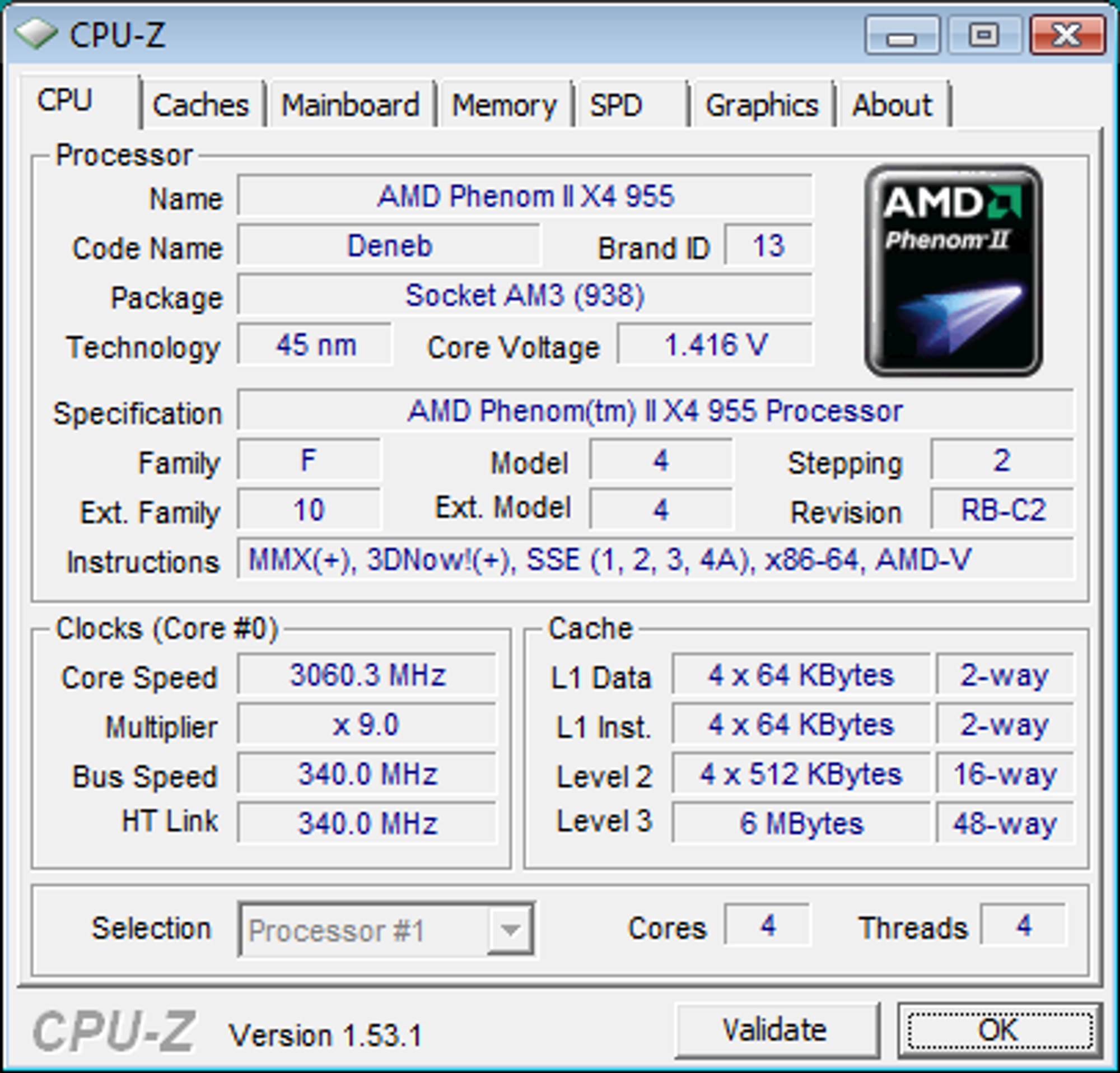

    Etter litt roting i BIOS havnet høyeste stabile FSB på respektable 340 MHz, som er en økning av FSB på 70 prosent.

    Ved testing av de to bryterne for overklokking på hovedkortet, ble det benyttet en AMD Phenom II X3 720-prosessor. Først ut var funksjonen Turbo Key. Ved å flytte på bryteren ble prosessoren automatisk overklokket til 3,5 GHz.

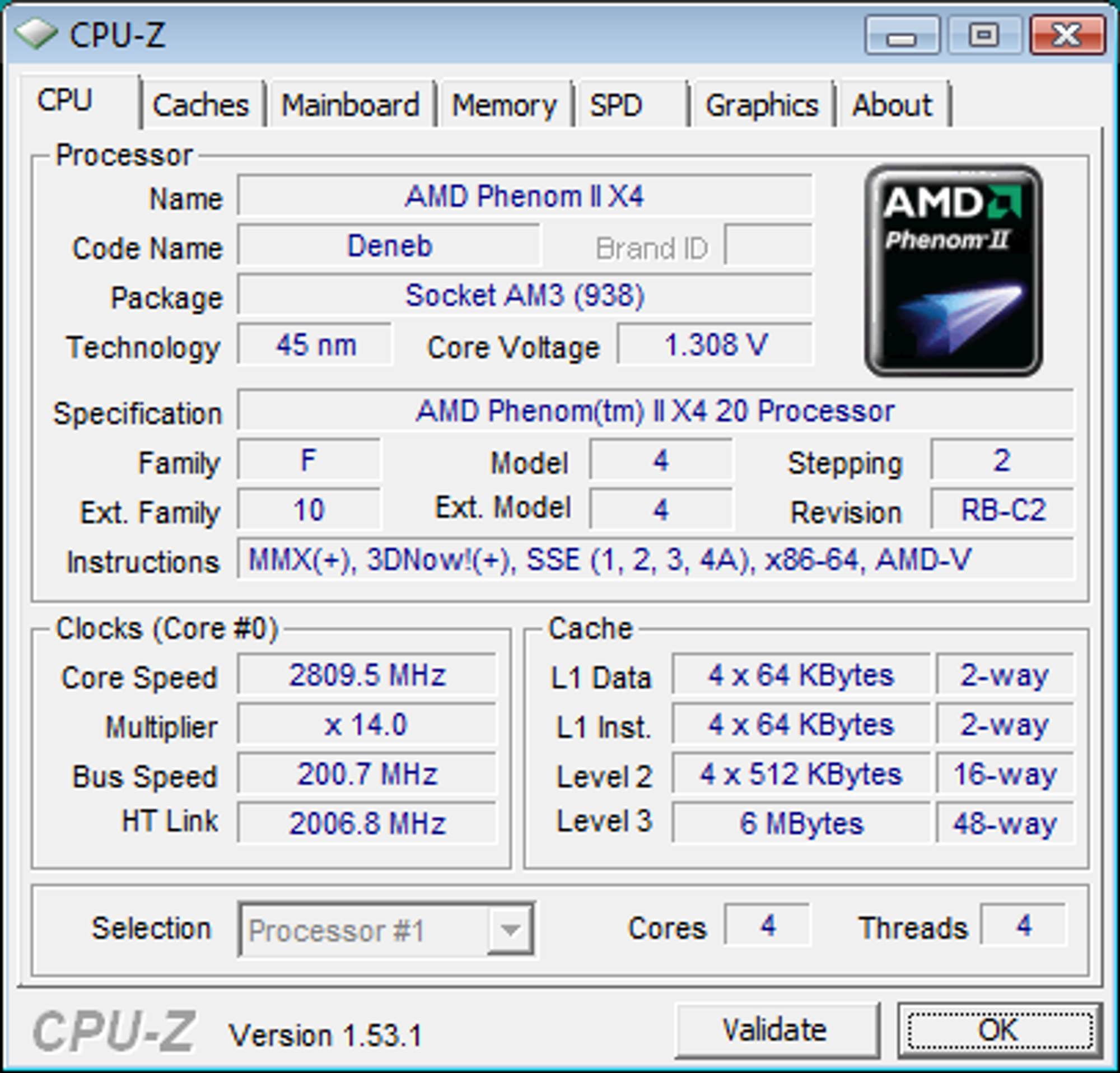

    Ved å slå på bryteren for Core Unlocker, ble den deaktiverte fjerde kjernen i AMD 720-prosessoren funnet og aktivert. Dessverre fungerte den nok ikke helt som den skulle på vårt eksemplar, og det var derfor ikke mulig å få den stabil. Dette er noe som varierer fra prosessor til prosessor, og det finnes ingen garanti for at de deaktiverte kjernene fungerer.


    Vi gjør oppmerksom på at overklokking gjøres på eget ansvar. Hardware.no tar ikke ansvar for eventuelle ødelagte komponenter og bortfall av garanti som følge av overklokking.

    Side 4: Ytelse

    Testkonfigurasjon
    Maskinvare
    Hovedkort
    Asus M4A89GTD PRO/USB3
    Asus M4A785TD-V EVO
    Gigabyte GA-MA785GT-UD3H
    Asus M4A79T Deluxe
    MSI 790FX-GD70
    Prosessor
    AMD Phenom II X4 955 BE
    RAM
    2 x 2 GB 1600MHz (@ 1066 MHz 5-5-5-15, 1,65v)
    Strømforsyning
    Corsair TX850W
    Skjermkort
    Gainward 8800GTX – Geforce 178.24
    Harddisk
    WD Caviar Black 640 GB 7200 RPM
    Programvare
    Operativsystem
    Windows Vista 32-bit
    Applikasjoner

    Futuremark 3Dmark06 Build 1.1.0
    Futuremark PCMark Vantage
    Sciencemark
    Cinebench
    Pifast

    Crysis (patch 1.2)
    World in Conflict (patch 1.008)

    PS: Sjekk ut vår benchmark-guide for mer informasjon og nedlastning av testprogramvare.

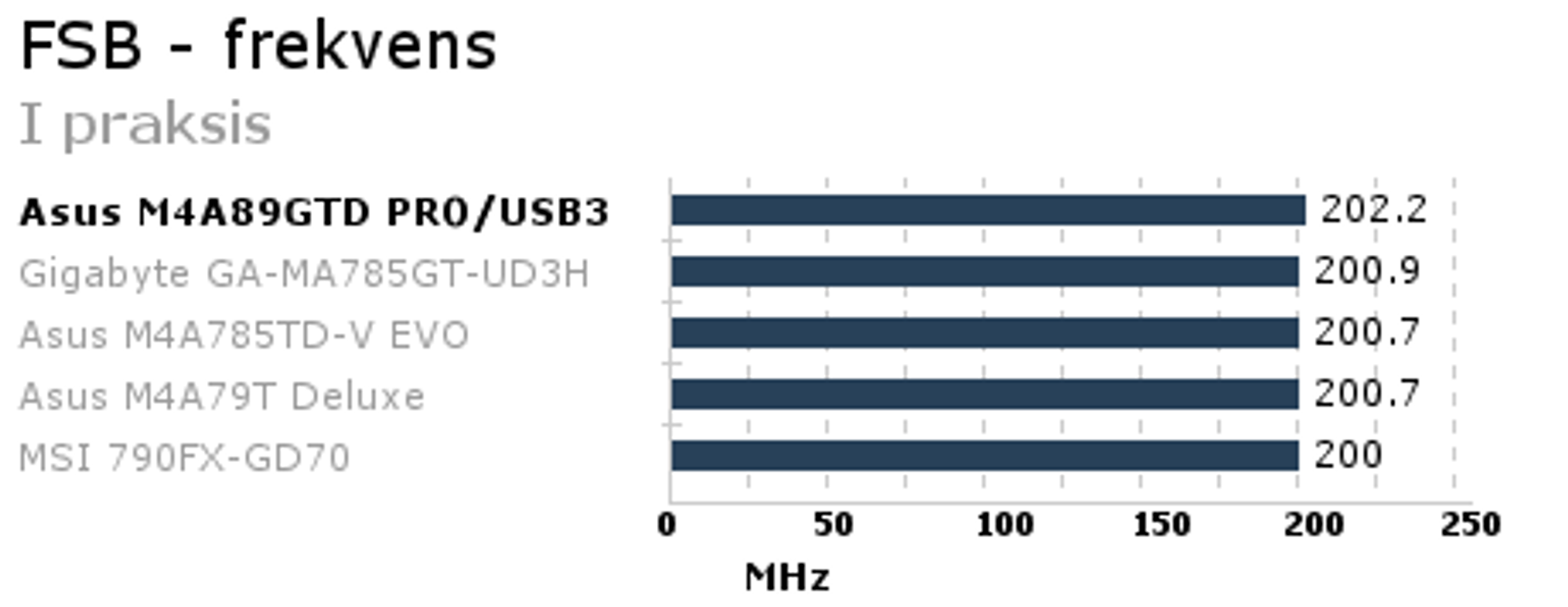

    Asus M4A89GTD PRO/USB3 kjører på omlag 202,2 FSB, noe som er i overkant av 2 MHz over spesifisert frekvens.

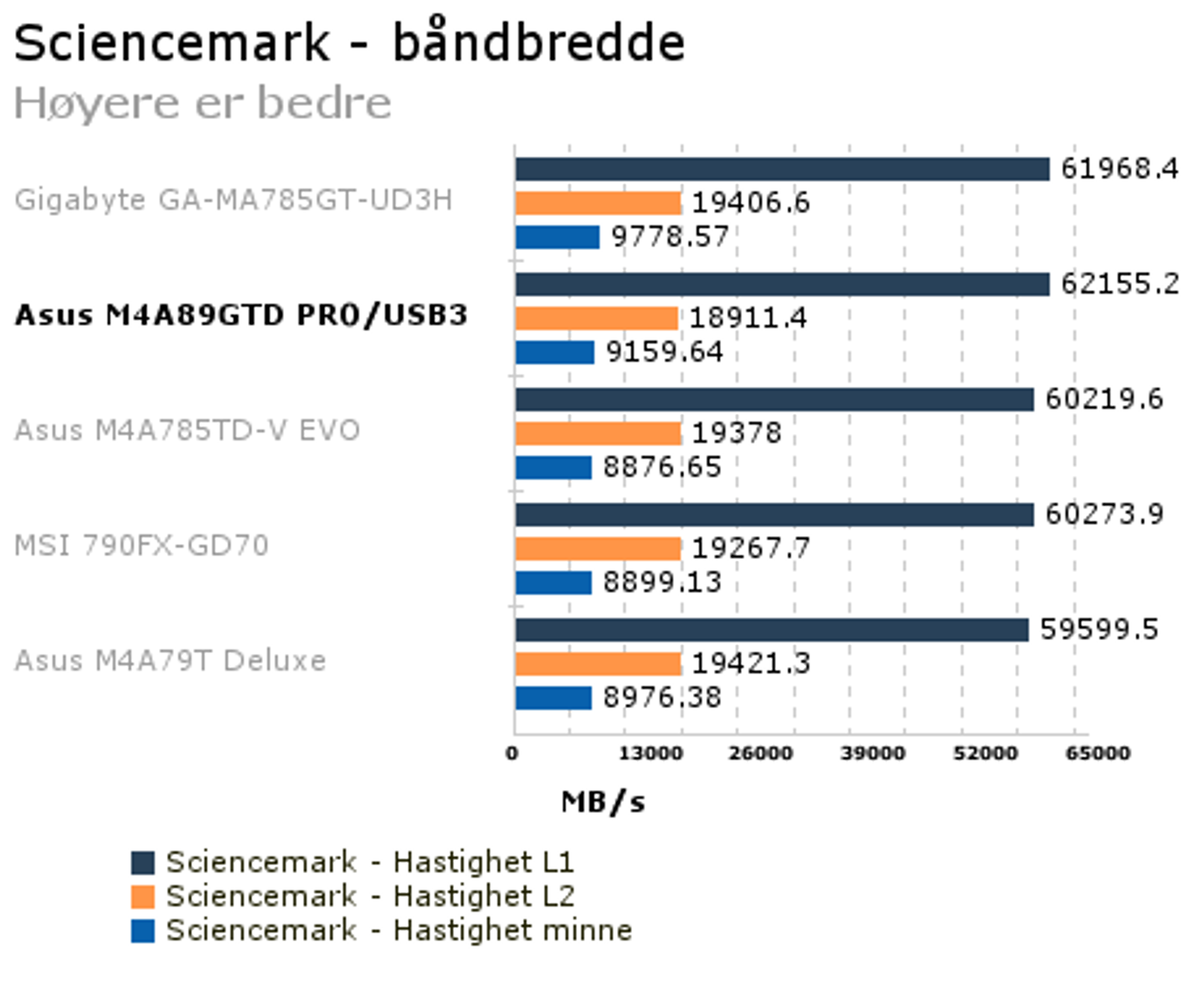

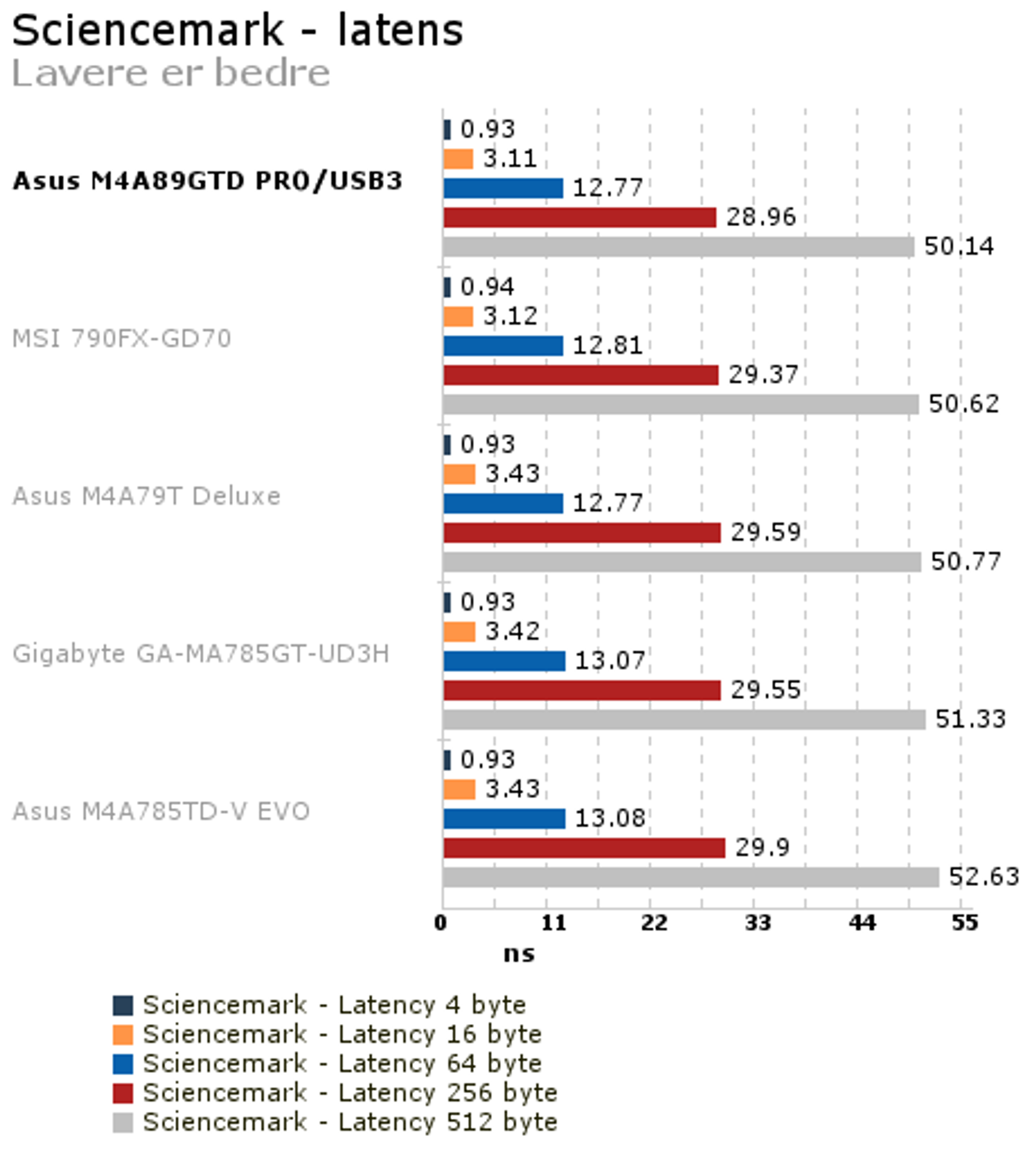

    I Sciencemark starter det 890GX-baserte testkortet sterkt, og kan skilte med grafens høyeste L2-båndbredde. Også når det gjelder responstiden til minnet havner brikkesettet på topp.

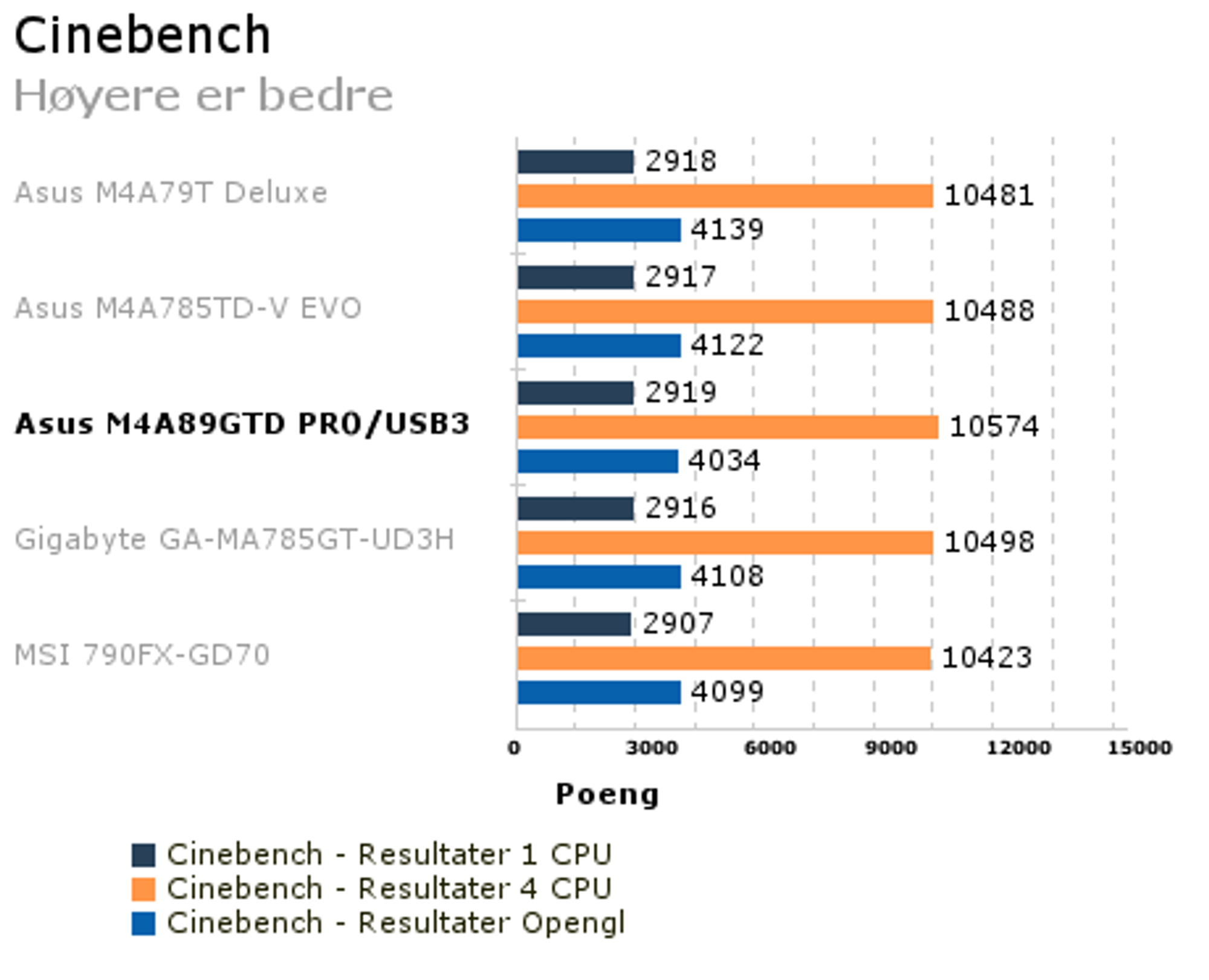

    I Cinebench leverer kortet god ytelse ved bruk av flere kjerner, men når ikke helt opp når kun en prosessorkjerne er i bruk. Kortet havner dermed midt på grafen.

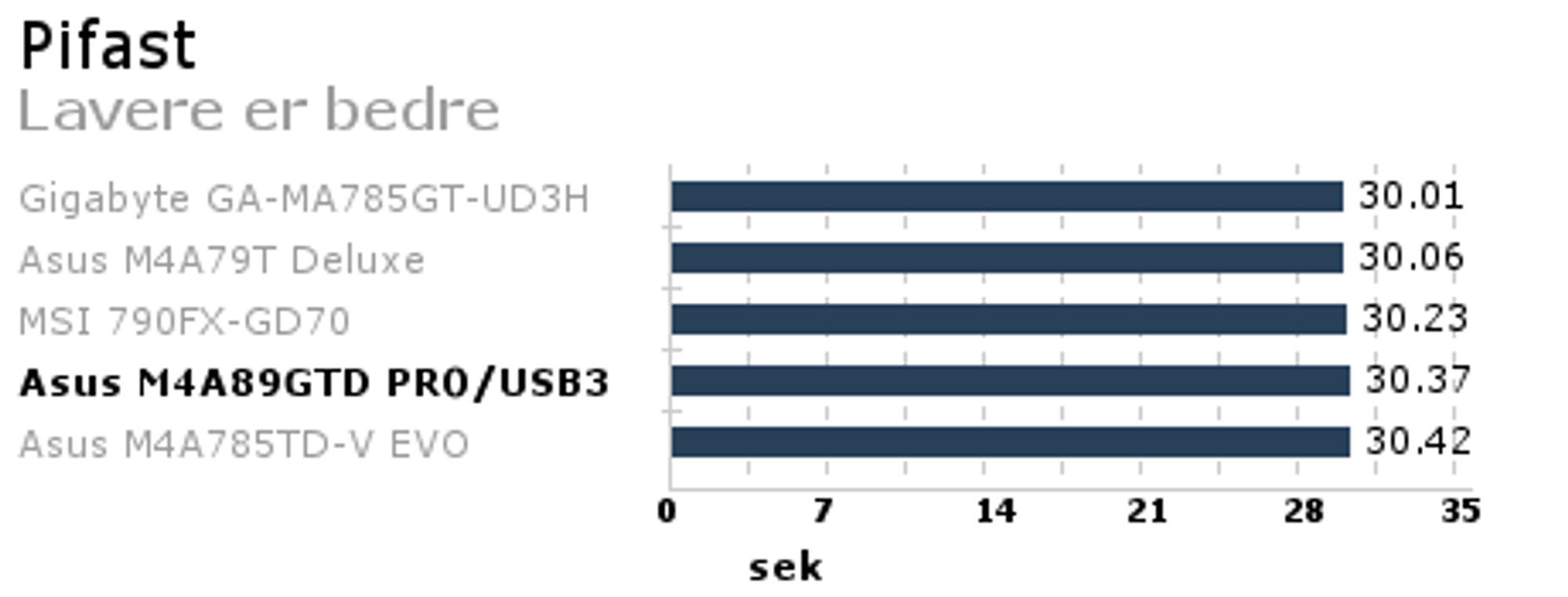

    I Pifast er det jevnt mellom testkortene, M4A89GTD PRO/USB3 havner et stykke ned på grafen.

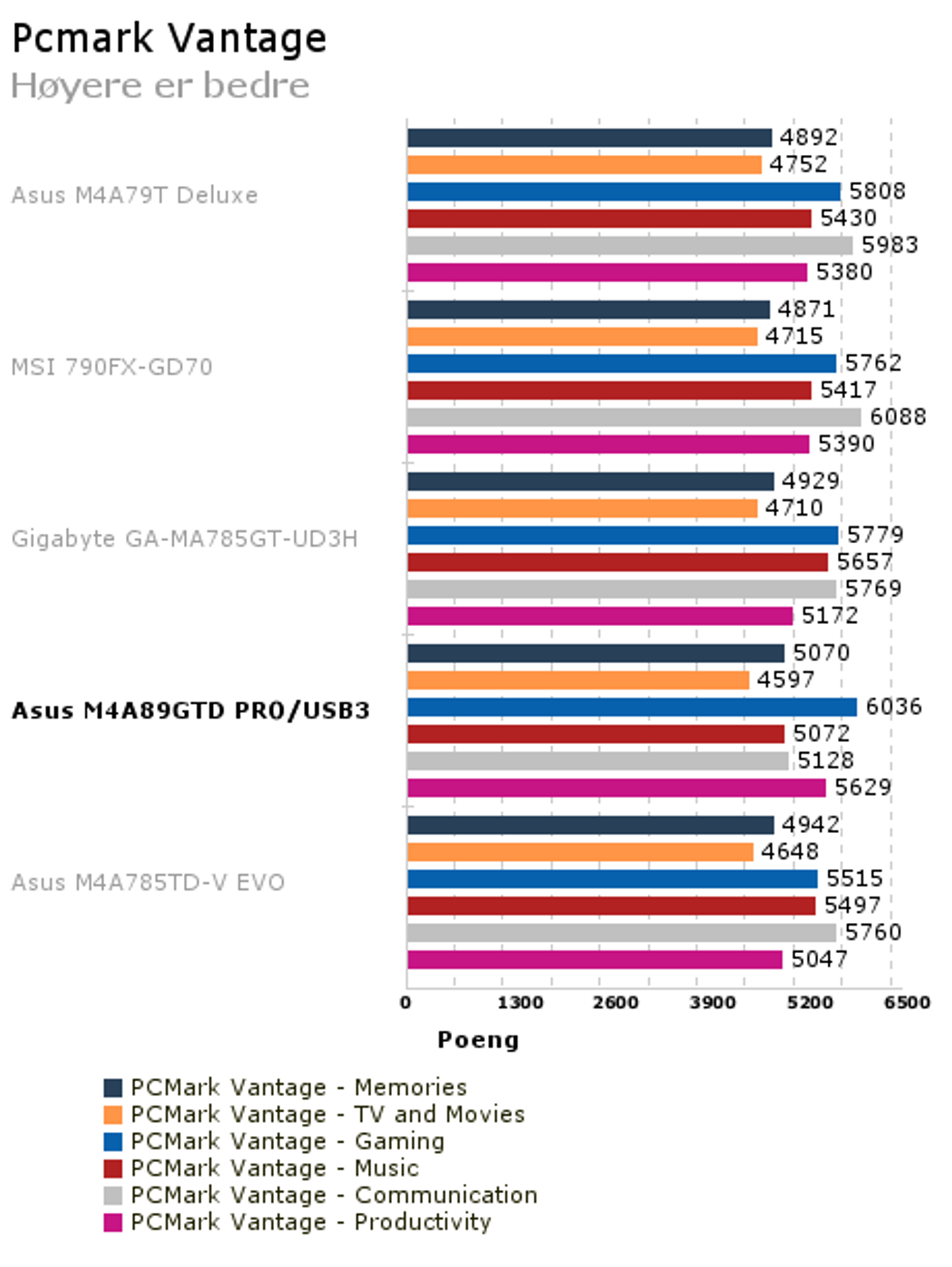

    I PCMark Vantage er det heller ikke det store forskjeller på de ulike kortene. Asus M4A89GTD PRO/USB3 gjør det godt i flere deltester, men må totalt nøye seg med å havne over produsentens egne 785G-modell på grafen.

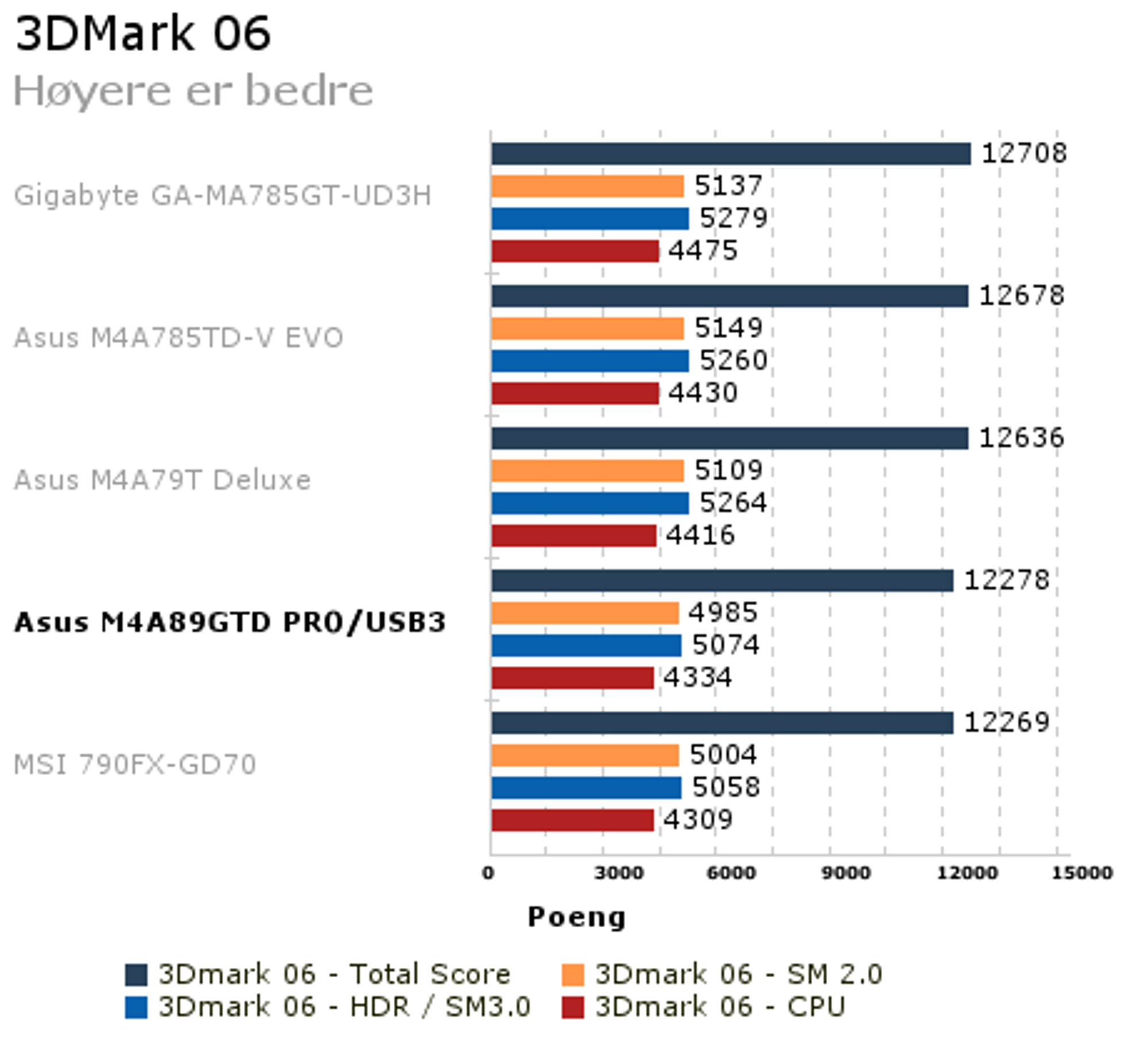

    I 3Dmark06 må det 890GX-baserte hovedkortet se seg slått av produsentens 790FX-modell, samt kortene basert på 785G-brikkesettet.

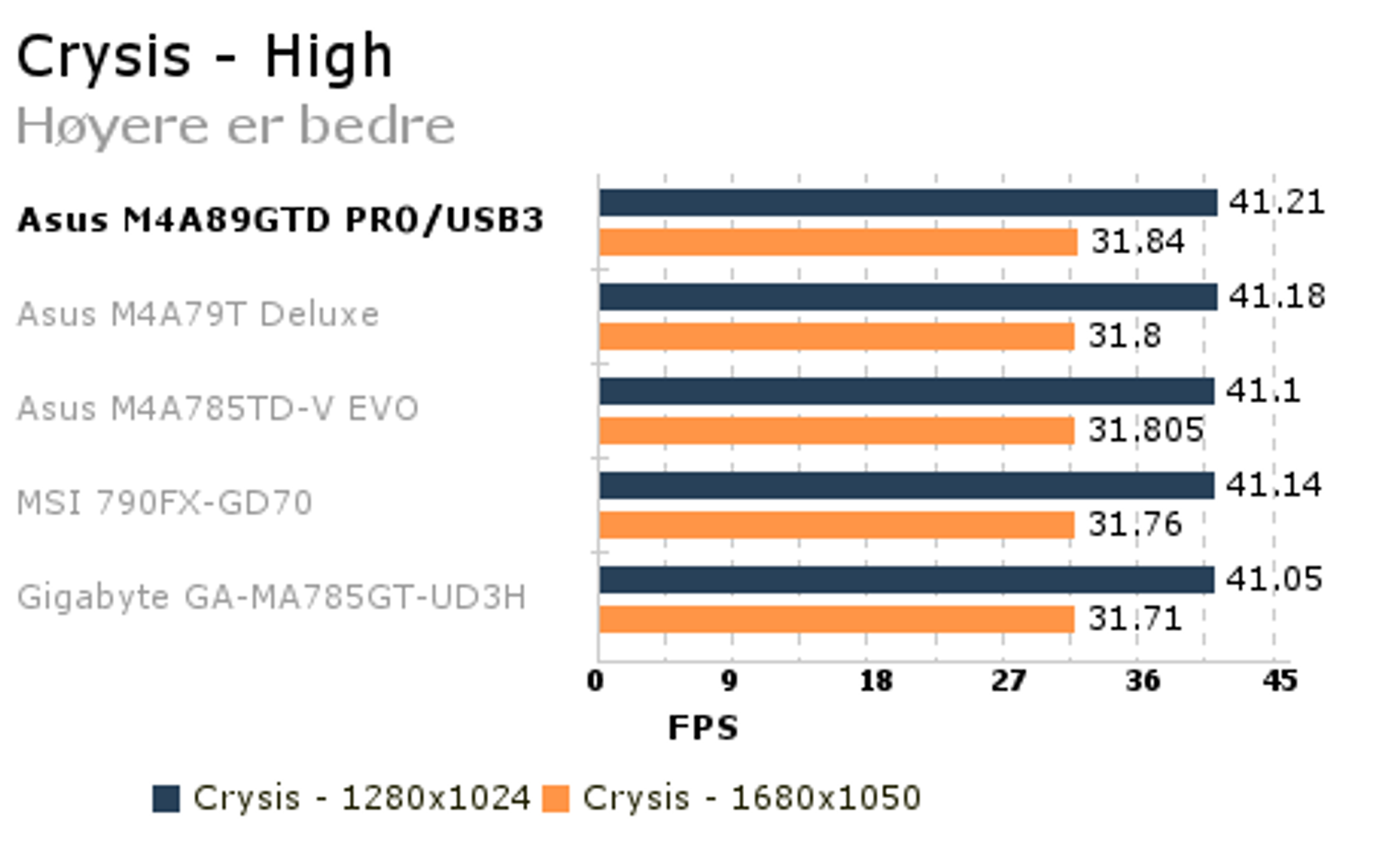

    I spillet Crysis viser Asus M4A89GTD PRO/USB3 muskler. Til tross for at det er svært jevnt mellom de ulike testkortene, klatrer 890GX-modellen til toppen på grafen.

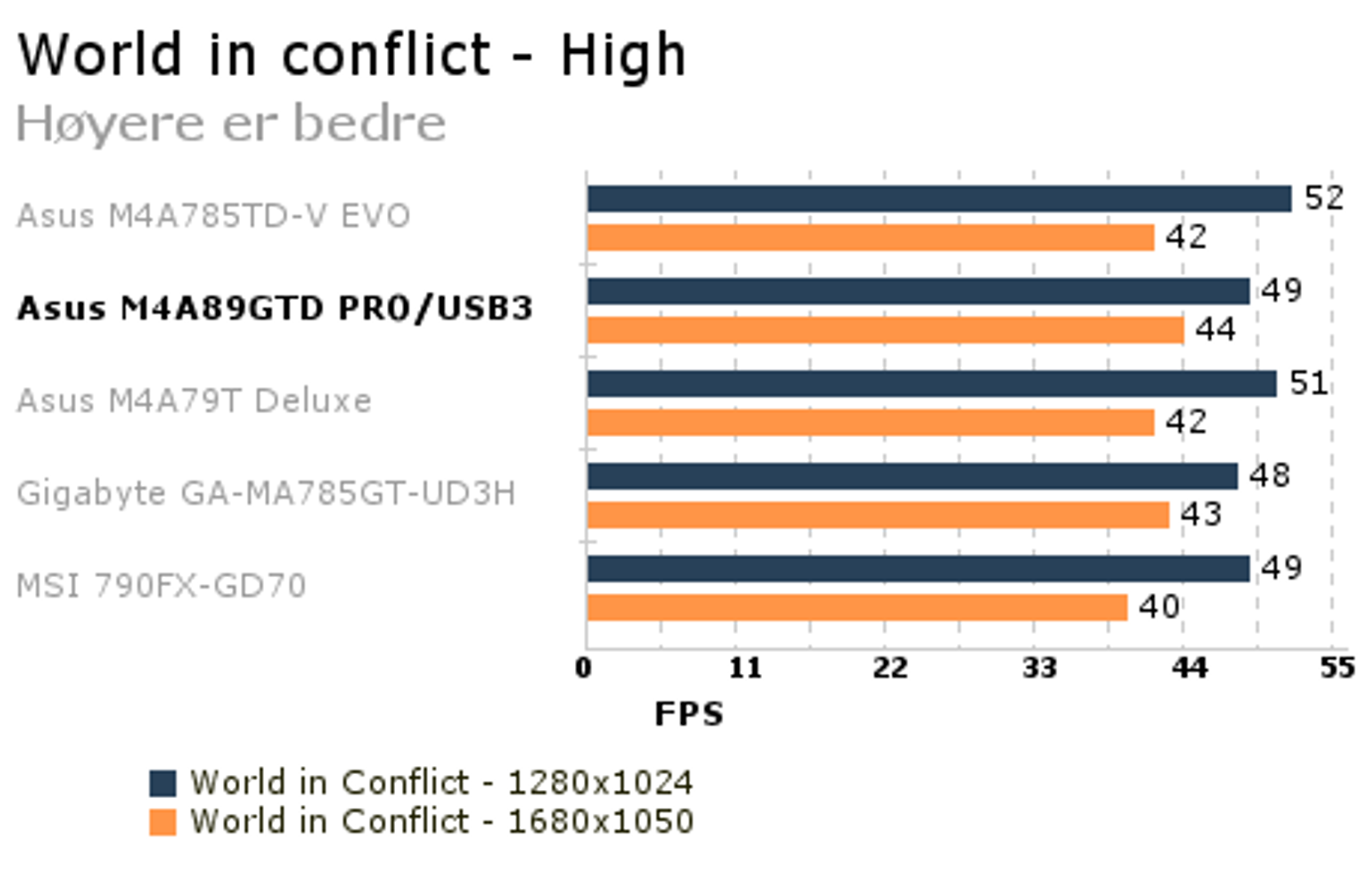

    I World in Conflict må gjør M4A89GTD PRO/USB3 det igjen godt, og havner på en respektabel andreplassering. Også her er det kun få bilder per sekund som skiller de ulike testkortene.


    Totalt sett er ytelsen til Asus M4A89GTD PRO/USB3 og 890GX-brikkesettet helt på høyde med de andre brikkesettene for AM3-plattformen. I praksis er det tilnærmet ingen forskjell i ytelsen hos de ulike testkortene, og ytelse vil derfor i seg selv ikke være noe solid grunnlag for å velge hvilket kort en skal kjøpe.

    Side 5: Konklusjon

    Konklusjon

    Asus M4A89GTD PRO/USB3 fremstår som et meget godt og solid hovedkort, som tilbyr mye funksjonalitet. SATA 6 Gbit/s er støttet av brikkesettet, og kombinert med USB 3.0-kontrolleren Asus har plassert på kortet kan en ønske disse nye standardene velkommen. Kortet har videre en meget god layout som gjør montering lekende enkelt.

    Asus M4A89GTD PRO/USB3 som er utstyrt med AMDs nye 890GX-brikkesett leverer ytelse på høyde med tidligere brikkesett, og ytelsen i seg selv er ikke noe godt grunnlag for å bestemme seg for hvilket brikkesett man skal velge. Kortet er utstyrt med et integrert grafikkort i form av ATI Radeon HD 4290, som trolig vil være kraftig nok for de fleste som ikke har tenkt å spille, eller bruke maskinen til andre tunge grafiske oppgaver.

    Heller ikke når det kommer til overklokking skuffer 890GX-hovedkortet fra Asus, og klarte på vårt testsystem en stabil FSB på 340 MHz. Asus har også utstyrt kortet med to fine brytere på hovedkortet for enkel overklokking. Turbo Key sørger for overklokking av systemet, mens Core Unlocker låser opp eventuelle ekstra kjerner i prosessoren som er deaktiverte hos AMD.

    Asus M4A89GTD PRO/USB3 koster i skrivende stund i overkant av 1100 kroner, noe vi synes er en helt kurant pris med tanke på all funksjonaliteten dette hovedkortet leverer.

    Asus M4A89GTD PRO/USB3
    Asus M4A89GTD PRO/USB3


    +  Layout
    +  Mange tilkoblingsmuligheter
    +  Integrert grafikkprosessor
    +  SATA 6 Gbit/s- og USB 3.0-støtte
    +  Overklokkingsvennlig
    +  Støtte for AMDs Multi-GPU teknologi


     -  Ingen spesielle
