Temperaturregulering

Når vi snakket om ulineære motstander i del 1 av denne guiden, nevnte vi at disse kan hjelpe til med å styre blant annet gatelys og varmekablene i gulvet. Vi skal nå vise deg en relativt enkel krets hvor vi skal bruke en slik motstand til å slå av og på et relé.

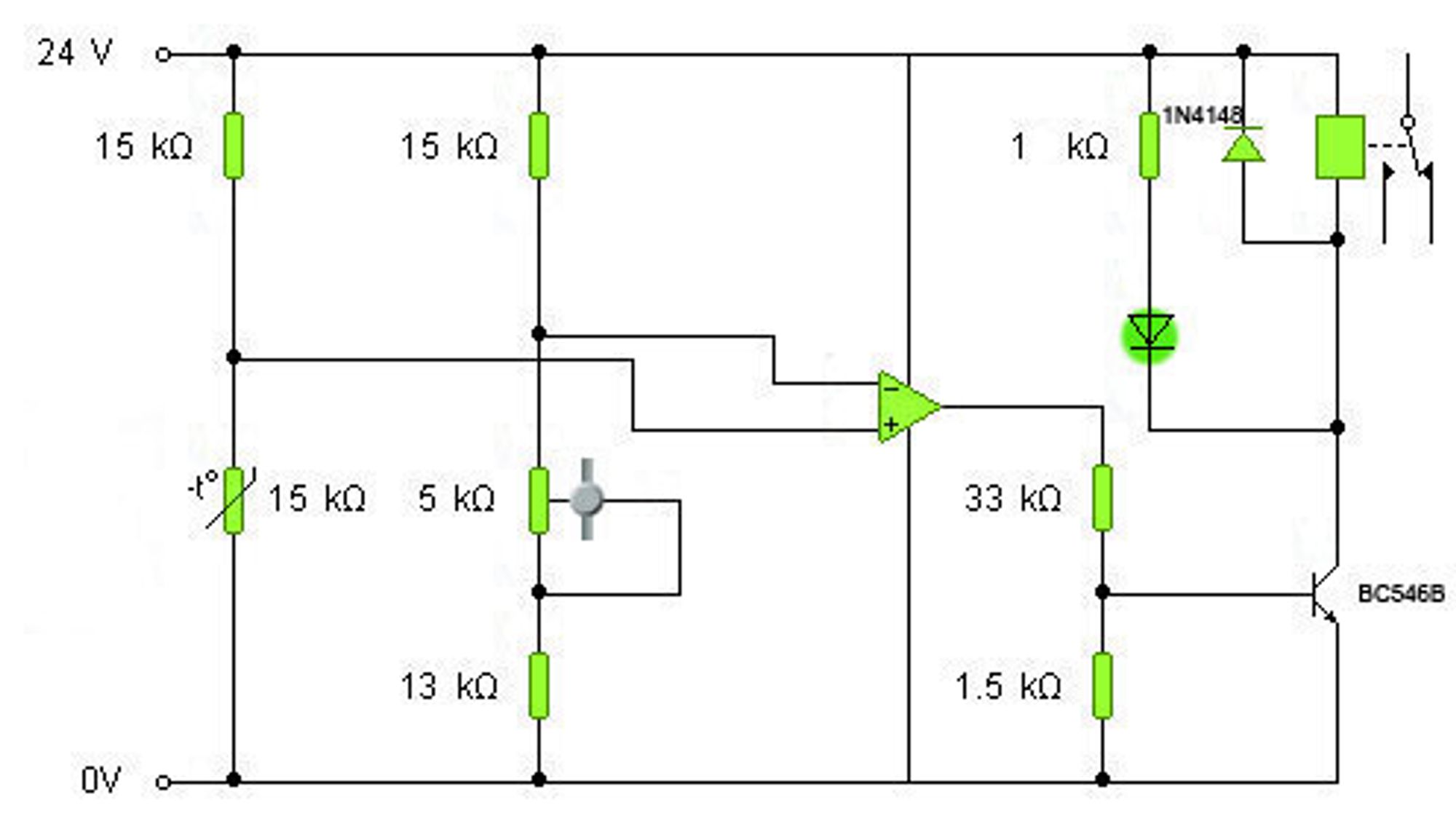

Denne kretsen benytter seg av NTC motstand, som ved 25 °C har en resistans på 15kΩ. Hjernen til termometeret vårt er en operasjonsforsterker, også kalt opAmp. En slik krets kan kobles på mange måter, helt etter hva du skal bruke den til. Vi skal ikke gå mye inn på hvordan en slik enhet fungerer, men refererer heller til databladet for den aktuelle kretsen.

Derimot kan vi fortelle deg hvordan operasjonsforsterkeren fungerer i dette tilfellet. Operasjonsforsterkeren har to innganger. En ikke-inverterende (+) og en inverterende inngang (-). Når resistansen i NTC motstanden er liten, er spenningen på den ikke-inverterende inngangen lavere enn den inverterende inngangen. Spenningen på utgangen vil da være omtrent null, og transistoren vil ikke lede.

Når resistansen i NTC motstanden er stor, vil spenningen på den ikke-inverterende inngangen være større enn på den inverterende inngangen. Da blir utgangen omtrent 24 V, og transistoren leder. Når transistoren leder, vil det gå strøm igjennom releet og lysdioden. Dette fører til at kontaktene på releet legger seg inn, og lysdioden vil lyse. Ved hvilken temperatur (20-30 °C) dette skal skje, velger man med potensiometeret.
