6. januar i år ble Intels ferskeste sokkel, LGA1155, lansert. Vi lot oss da imponere over egenskapene til prosessoren Intel Core i5 2500K.

LGA1155-plattformen har ulike brikkesett. Vi har tidligere testet hovedkort med brikkesettene Intel H61, H67, P67 og Z68.

Les våre tidligere tester av : LGA1155-hovedkort.

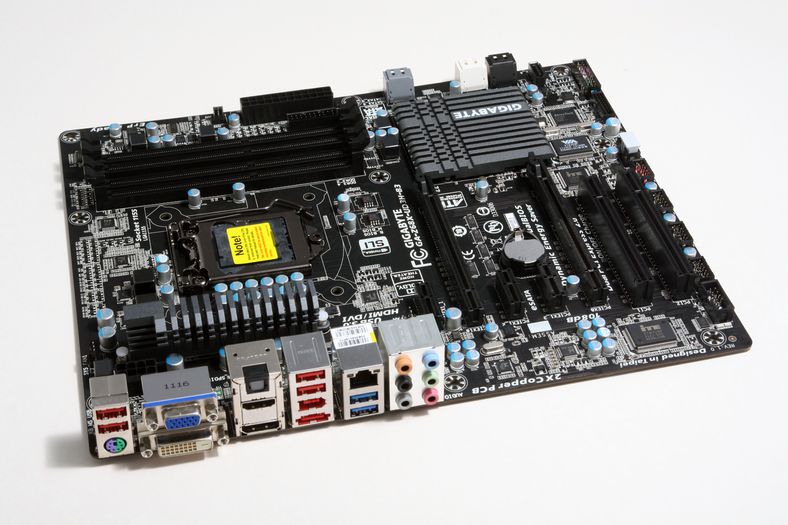

Enda en modell med Z68-brikkesett funnet veien til testbenken, denne gangen er det en modell fra Gigabyte som skal under lupen. Les videre for å se hva Gigabyte GA-Z68X-UD3H-B3 kan skilte med!

Takk til Gigabyte som sendte hovedkortet til test.

Spesifikasjoner

• Sokkel LGA1155 for Intel Core i3-, i5- og i7-prosessorer (LGA1155)
• Intel Z68-brikkesett
• 4 x DDR3-minnesokler for maks 32 GB DDR3 2133 (OC) / 1600 / 1333 / 1066 MHz
• 2 x PCI Express 2.0 x16, støtte for AMD Crossfirex og Nvidia SLI med enkel
  x16-båndbredde eller dobbel x8 båndbredde.
• 3 x PCI Express 2.0 x1
• 2 x PCI 32-bit
• 4 x SATA 6 Gbit/s (2 via Z68, 2 via Marvell 88SE9172)
• 3 x SATA 3 Gbit/s via Z68
• 1 x eSATA 3.0 Gbit/s via Z68
• 1 x Gigabit LAN via Realtek RTL8111E
• 8-kanals lyd via Realtek ALC889
• 2 x Firewire (1 ekstern + 1 via intern header)
• 4 x USB 3.0-porter via 2 x Etron EJ168 (2 eksterne + 2 via interne headere)
• 12 x USB 2.0-porter (4 eksterne + 8 via interne headere)
• Formfaktor: ATX (30,5 x 24,4 cm)

Les mer om kortet på Gigabyte.com

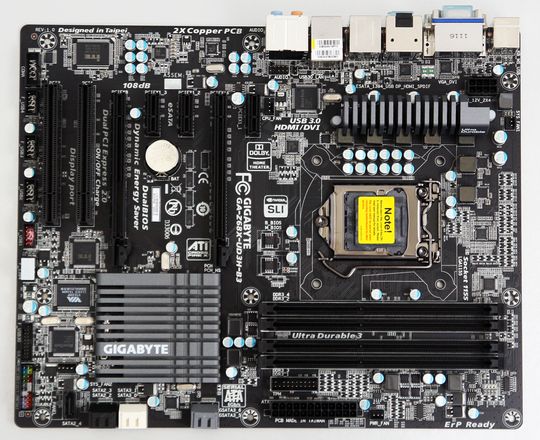

Gigabyte GA-Z68X-UD3H-B3 har en upåklagelig layout, og alle komponenter er plassert der en forventer å finne dem.

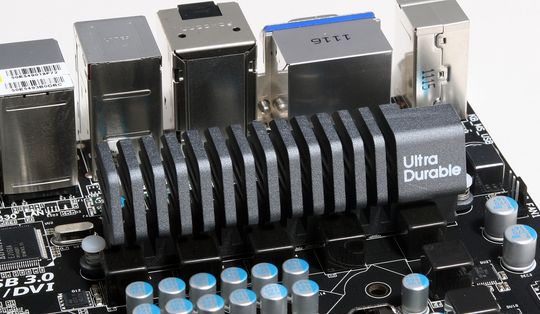

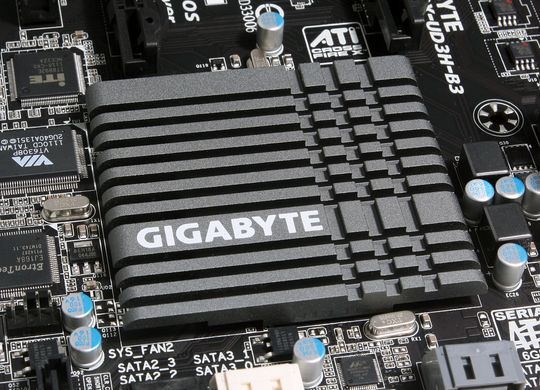

Kortets kjøling består av kjøleribber på hovedkortets brikkesett og spenningsregulatorer.

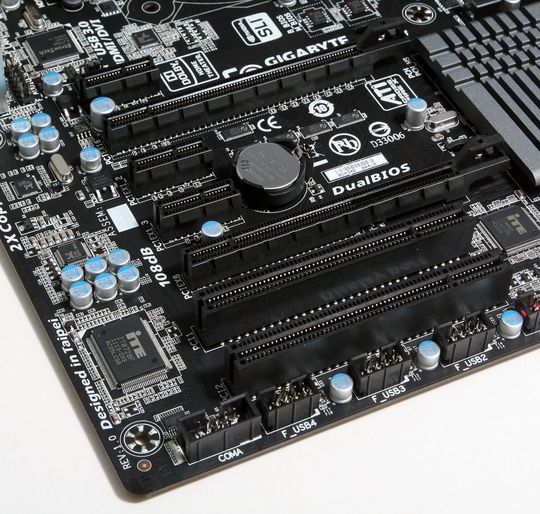

Dagens testkort er utstyrt med to PCI Express x16-spor, og har har støtte for både AMDs og Nvidias multi-GPU-teknologi. Ved bruk av to skjermkort begrenses båndbredden til x8 på begge sporene. Hovedkortet også utstyrt med tre PCI Express x1-spor, samt to PCI-spor.

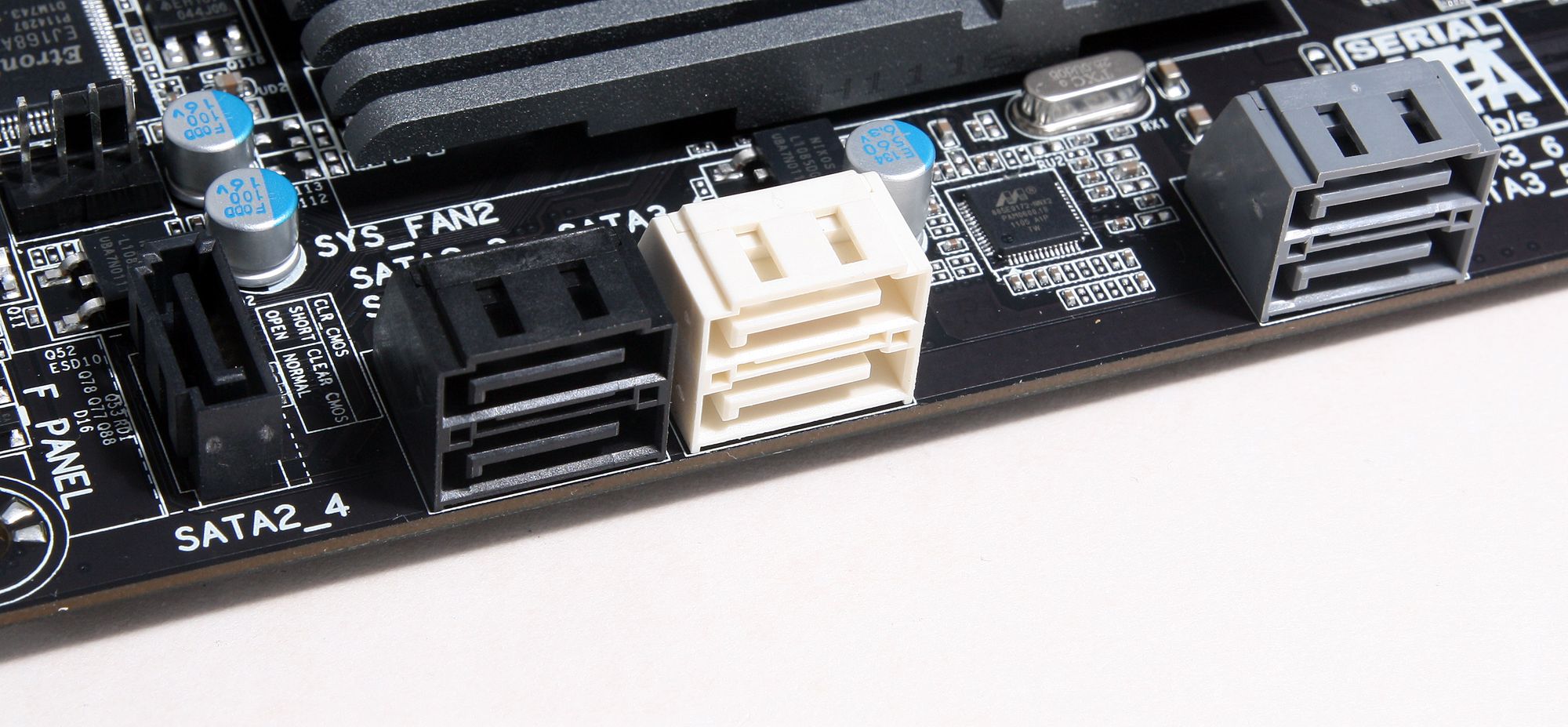

Kortet er utstyrt med totalt fire SATA 6 Gbit/s-kontakter. To av disse er styrt av Z68-brikkesettet, og de to resterende er styrt av en 88SE9172-brikke fra Marvell. Brikkesettet styrer dessuten tre SATA 3 GBit/s-kontakter samt en ekstern SATA 3.0 GBit/s-kontakt. Z68-brikkesettet har støtte for RAID 0, 1, 5 og 10, mens Marvell 88SE9172-brikken støtter RAID 0 og 1.

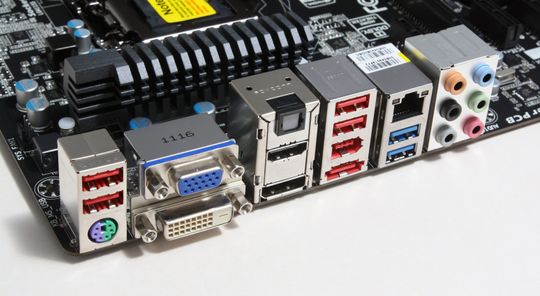

På I/O-panelet finner man fire USB 2.0- og to USB 3.0-porter, en eSATA 3.0 GBit/s-kontakt, en firewire-kontakt, nettverkstilkobling, og PS/2-kontakt for tastatur eller mus. Vi finner dessuten diverse kontakter for lyd, samt skjermutgangene VGA, DVI, HDMI og Displayport.

Nettverkstilkoblingene er styrt av en PCI Express-basert RTL8111E-brikke fra Realtek, og støtter opp til 1 Gbit overføringsytelse. Lydprosesseringen blir gjort av en ALC889-brikke fra Realtek, som leverer kurant lyd i 8 kanaler. Lydprosesseringen skjer i programvare, så entusiaster vil gjerne foretrekke et dedikert lydkort.

Tilbehør

Gigabyte GA-Z68X-UD3H-B3 leveres med følgende tilbehør:

• 4 x SATA-kabler
• 1 x SLI-bro
• Manual
• Driver-CD
• I/O Bakplate
