Test: DFI Lanparty UT X58-T3eh8

X58 til spillentusiasten

DFI oppdaterer Lanparty-serien med verstingkort basert på X58-brikkesettet.

Side 1: Innledning

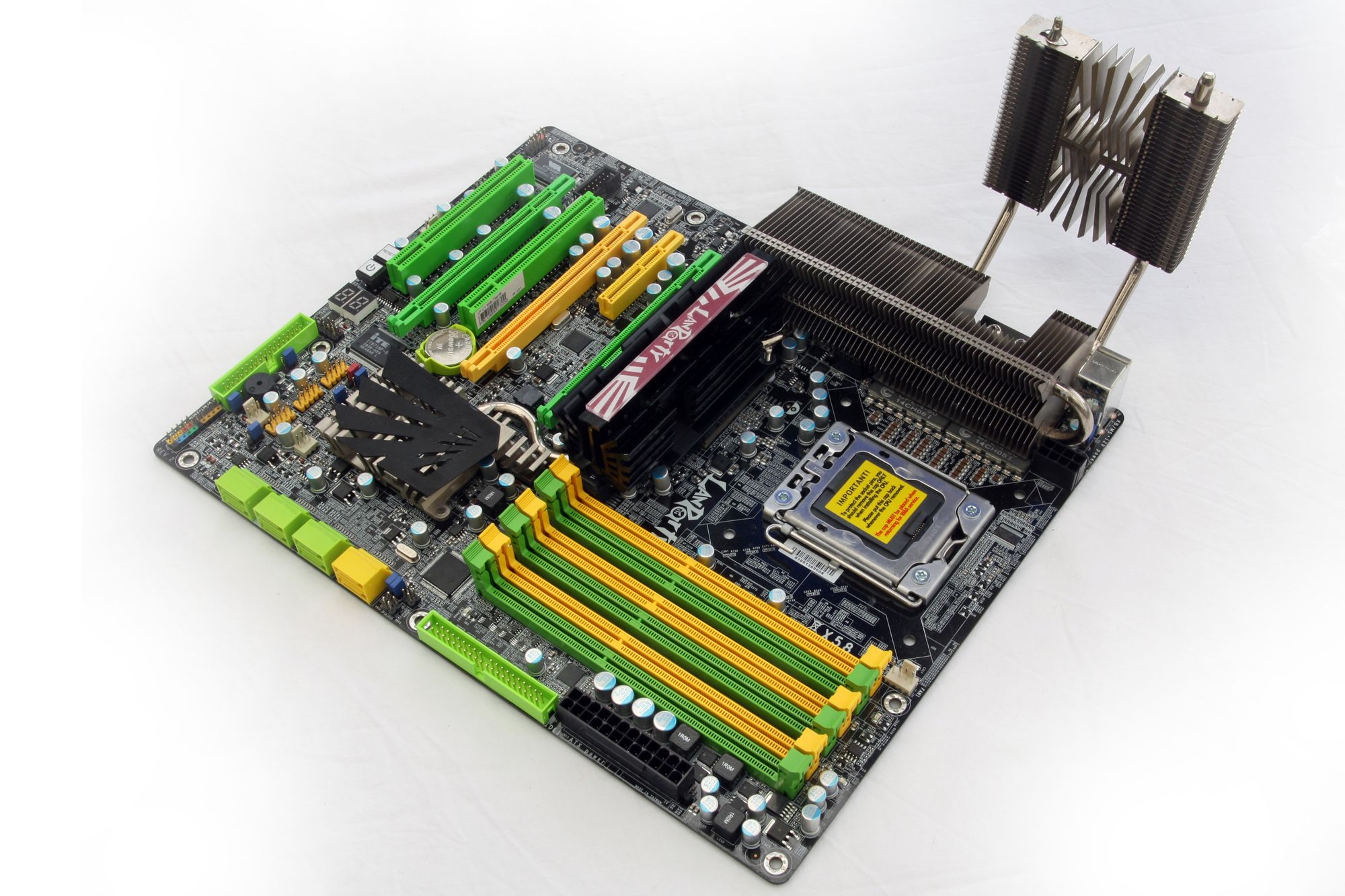

Vi har tidligere testet X58-kort fra Asus, MSI og Gigabyte. Nå skal DFI i ilden, vi ser nærmere på produsentens toppmodell Lanparty UT X58-T3eH8.


X58-brikkesettet er med Nehalem-prosessoren, trekanals DDR3-minne og støtte for de heftigste grafikkløsningene fra både AMD og Nvidia laget med tanke på de som prioriterer ytelse foran pris.

Takk til DFI som sendte hovedkortet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

  • Sokkel LGA1366 for Intel i7-prosessorer (133BCLK)
  • Intel X58-brikkesett (ICH10R)
  • 6 x DDR3-minnesokler for maks 24 GB DDR3 1600 (OC) / 1333 / 1066 MHz
  • 3 x PCI Express 2.0 x16, støtte for CrossfireX og 3-veis SLI med x16/x8/x8 eller dobbel x16 båndbredde
  • 1 x PCI Express 2.0 x4
  • 2 x PCI 32-bit
  • 6 x SATA via Intel ICH10R. (RAID 0, 1, 5, 10)
  • 2 x SATA via Jmicron JMB363(RAID 0 and 1)
  • 1 x IDE UltraDMA 133 via Jmicron JMB363
  • Dobbel Gigabit LAN via Marvell 88E8052 og 88E8053 (PCI-E)
  • 7.1-kanals lyd via Realtec ALC889
  • 2 x Firewire via VIA VT6308P (1 ekstern + 1 via intern header)
  • 12 x USB 2.0-porter (6 eksterne + 6 via interne headere)
  • Formfaktor: ATX (30,5 x 24,5 cm)

Les mer om kortet på DFI.com

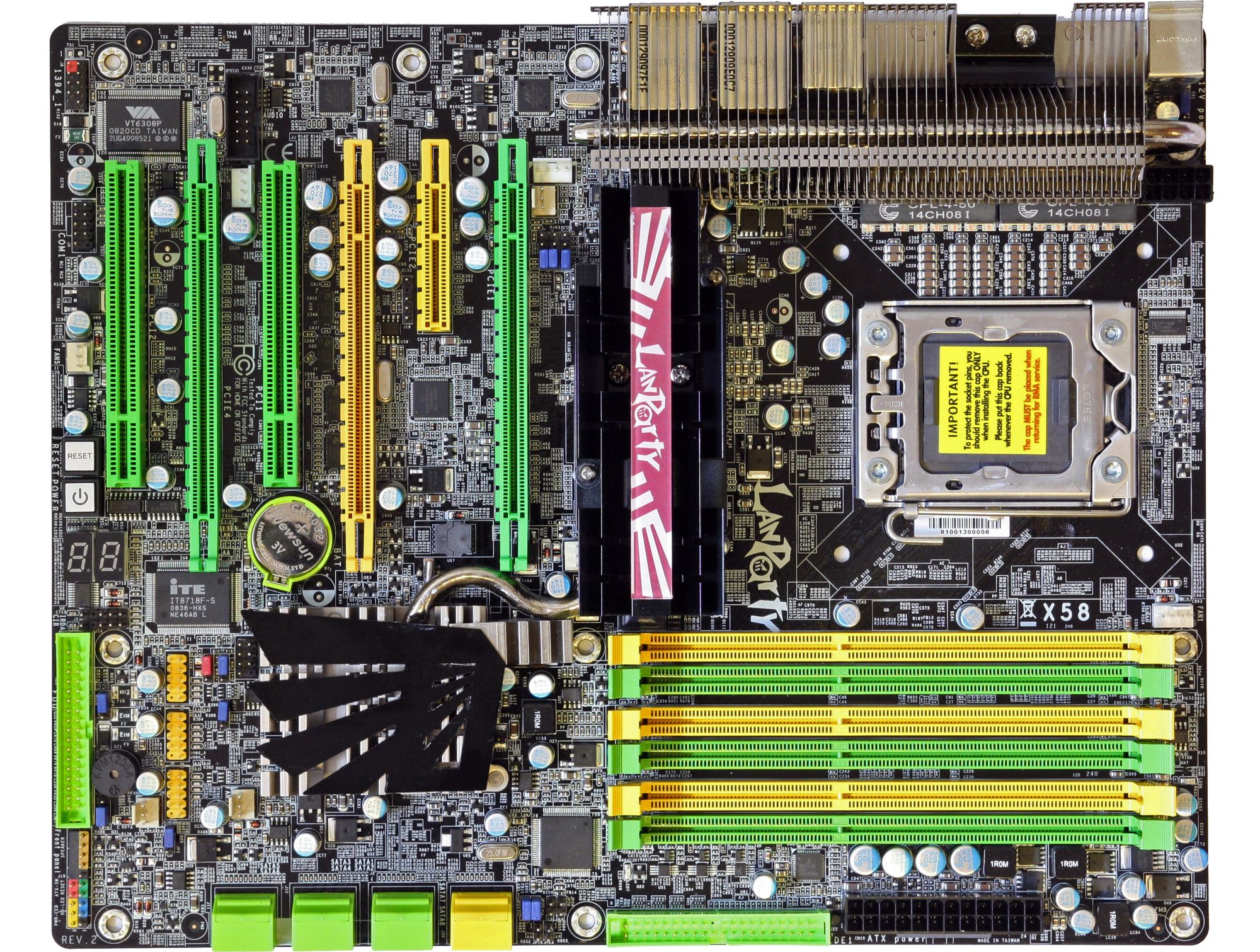

Det første som man legger merke til på DFI Lanparty er de gule og grønne minne- og ekspansjonssporene som reagerer på UV-lys. Lanparty har ellers en upåklagelig layout der alt er plassert på en ryddig og gjennomtenkt måte.

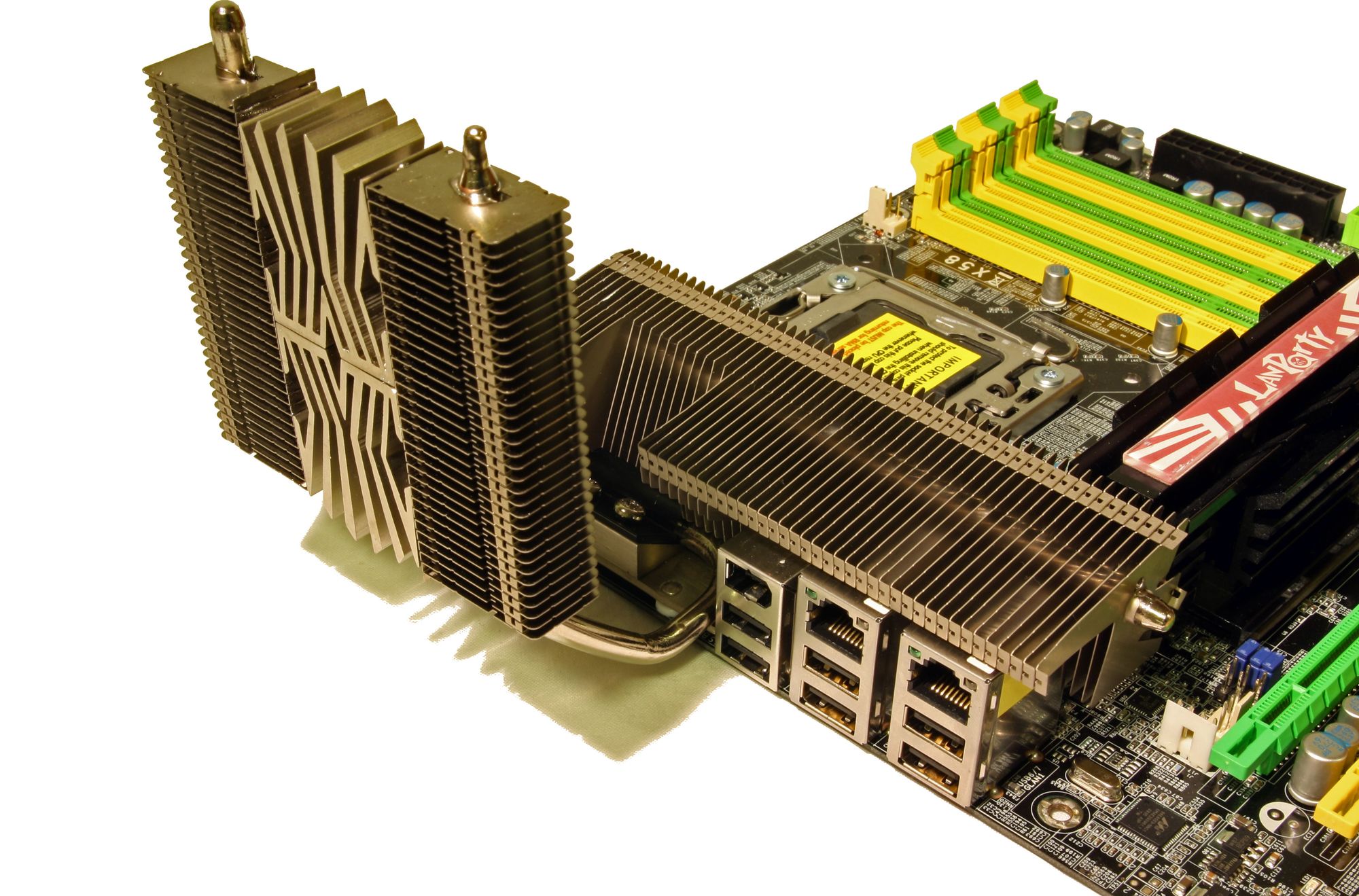

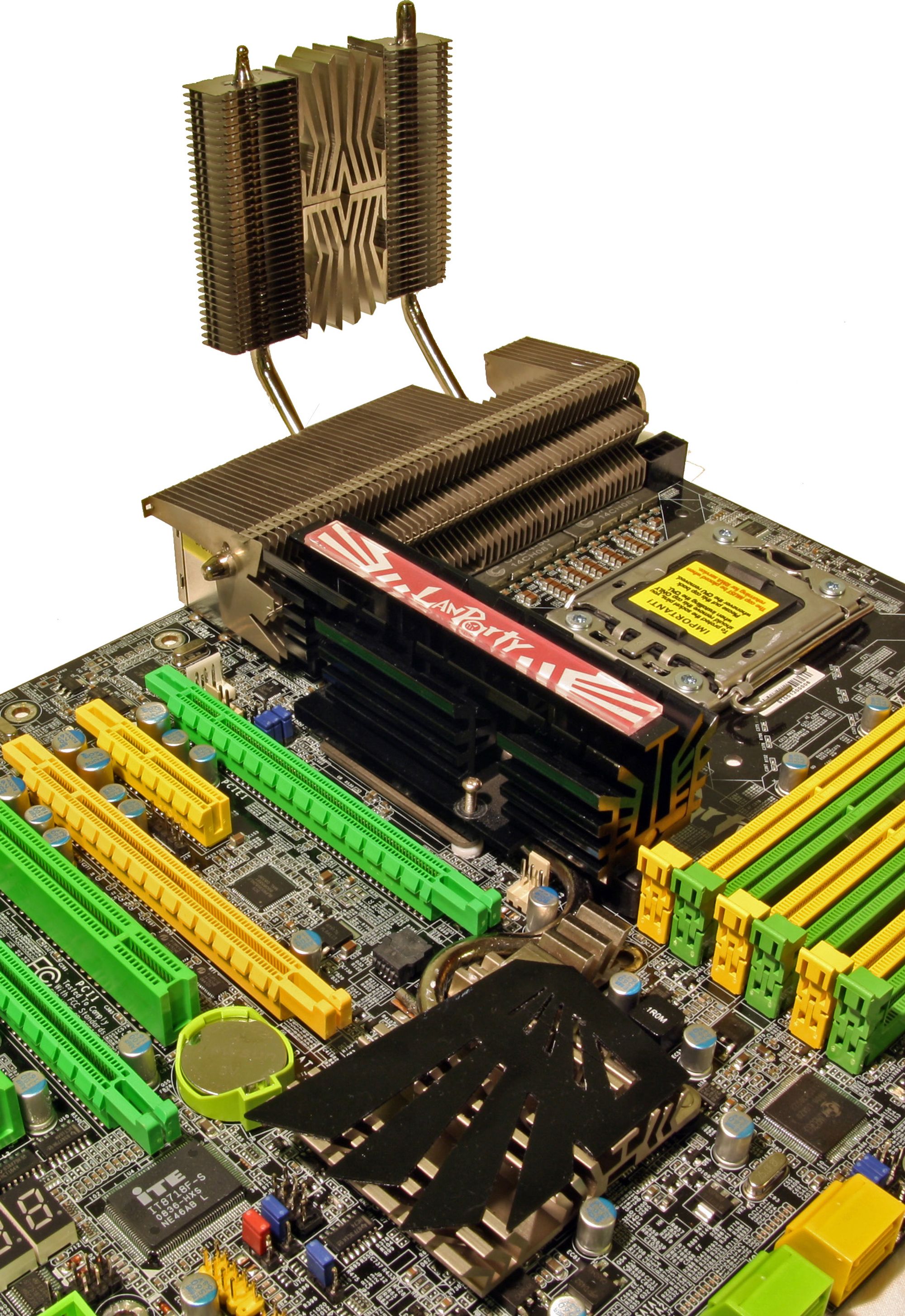

DFI Lanparty UT X58-T3eH8 er utstyrt med en solid kjøleløsning bestående av store kjøleribber og varmerør. Dette fører til fine temperaturer på brikkesettet, og til tross for de store kjøleribbene er det god plass til store prosessorkjølere. Kjølingen er montert fast med skruer og muttere, som foruten å holde ting skikkelig på plass, sørger for at det er en smal sak å bytte til vannkjøling eller liknende om dette er ønskelig.

I tilegg til den fastmonterte kjøleløsningen følger det med en valgfri kjøleribbe. Denne kan monteres innvendig på Nordbro-kjøleren, eller på utsiden av spenningsregulatorene. Sistnevnte er anbefalt, da normalt sett er kaldere luft utenfor enn inni kabinettet. Dessuten dekker kjøleribben over en PCI Express-port når den er montert på Nordbro-kjøleren.

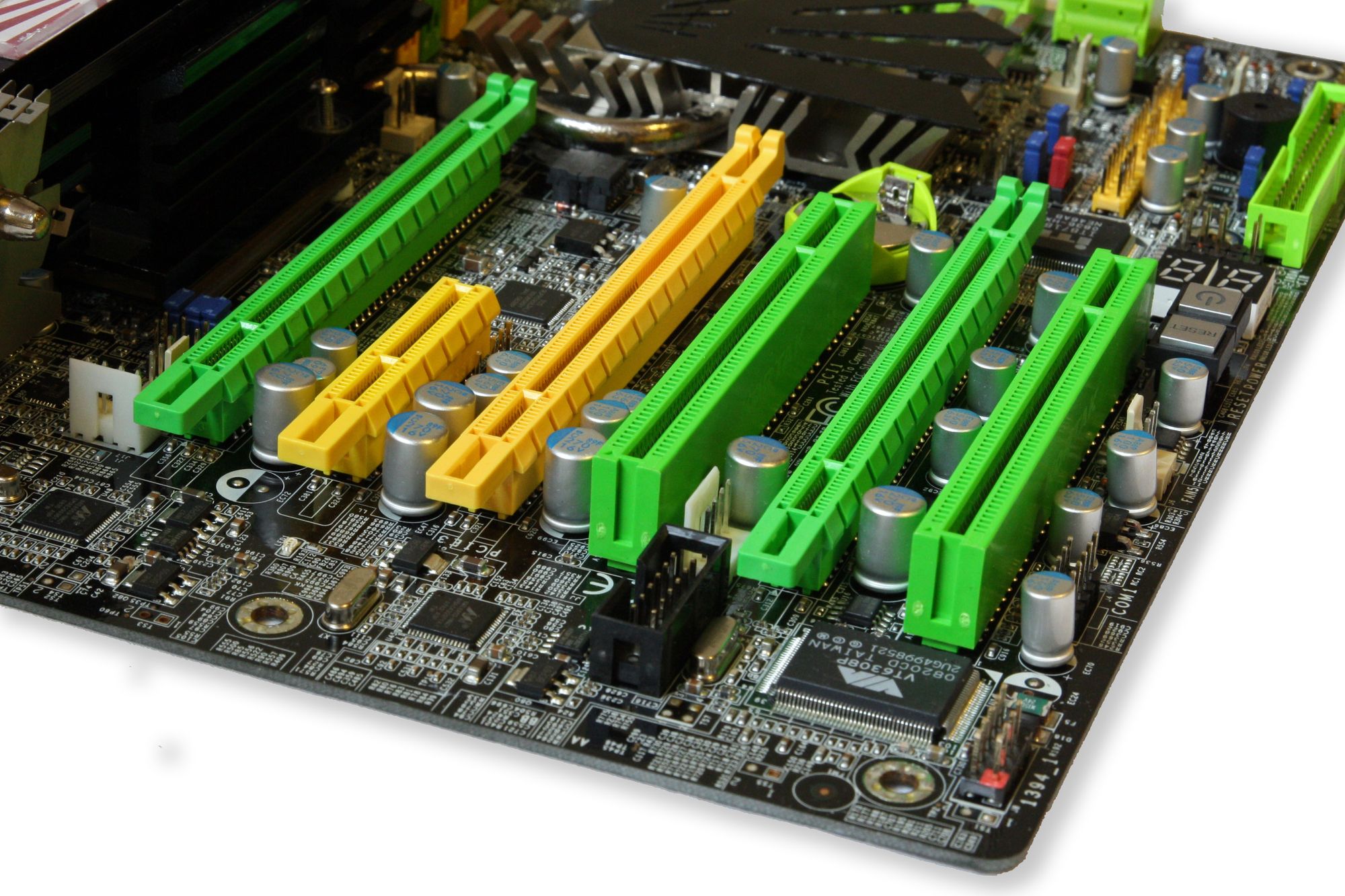

DFI Lanparty har tre PCI Express 2.0-spor, som tilbyr støtte for både AMDs og Nvidias Multi-GPU-teknologi. Ved bruk av to skjermkort i Crossfire eller SLI, vil begge kortene ha tilgang på full x16 båndbredde. Bruker man tre kort, vil det første kortet kjøre på x16 båndbredde, mens resterende blir begrenset til x8.

De tre PCI Express 2.0-sporene er strategisk plassert for bruk av 3 skjermkort, da det er et ekspansjonsspor mellom hver av PCIe-sporene. Dermed blir det ikke problemer å plassere 3 skjermkort som krever to ekspansjonsspor på kortet. Har en tenkt å kun bruke to skjermkort, kan det være en fordel å ha større mellomrom mellom PCIe-sporene. Dette gir mer luft rundt kortene og bedre temperaturer.

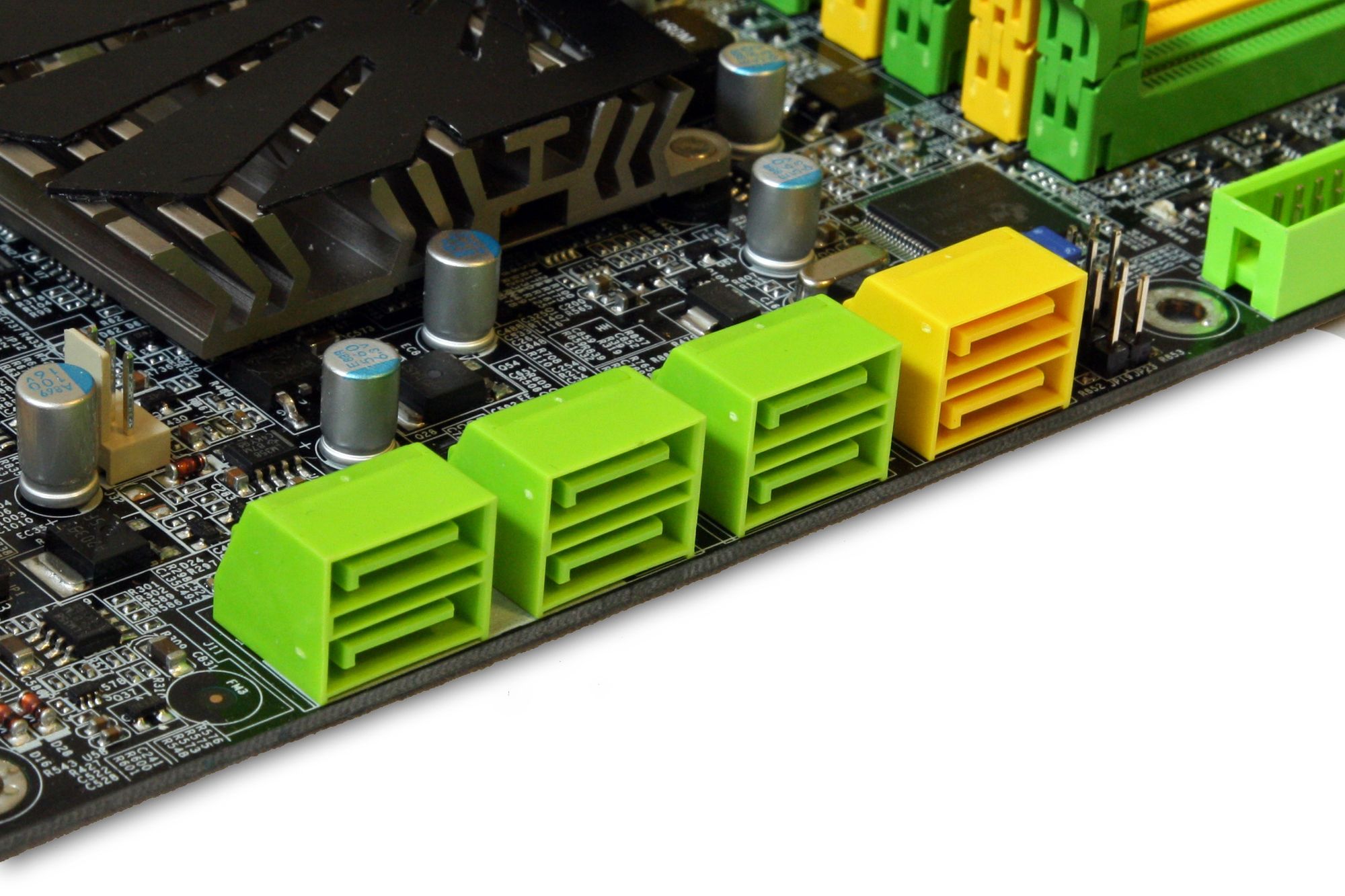

Kortet er utstyrt med totalt åtte SATA-kontakter, samtlige er plassert vinklet ut fra kortet for å unngå konflikt med store skjermkort. Seks av disse er Styrt av ICH10R, og støtter RAID 0, 1, 5 og 10. De to siste kontaktene blir styrt av en JMB363-brikke fra Jmicron, og støtter RAID 0 og 1.

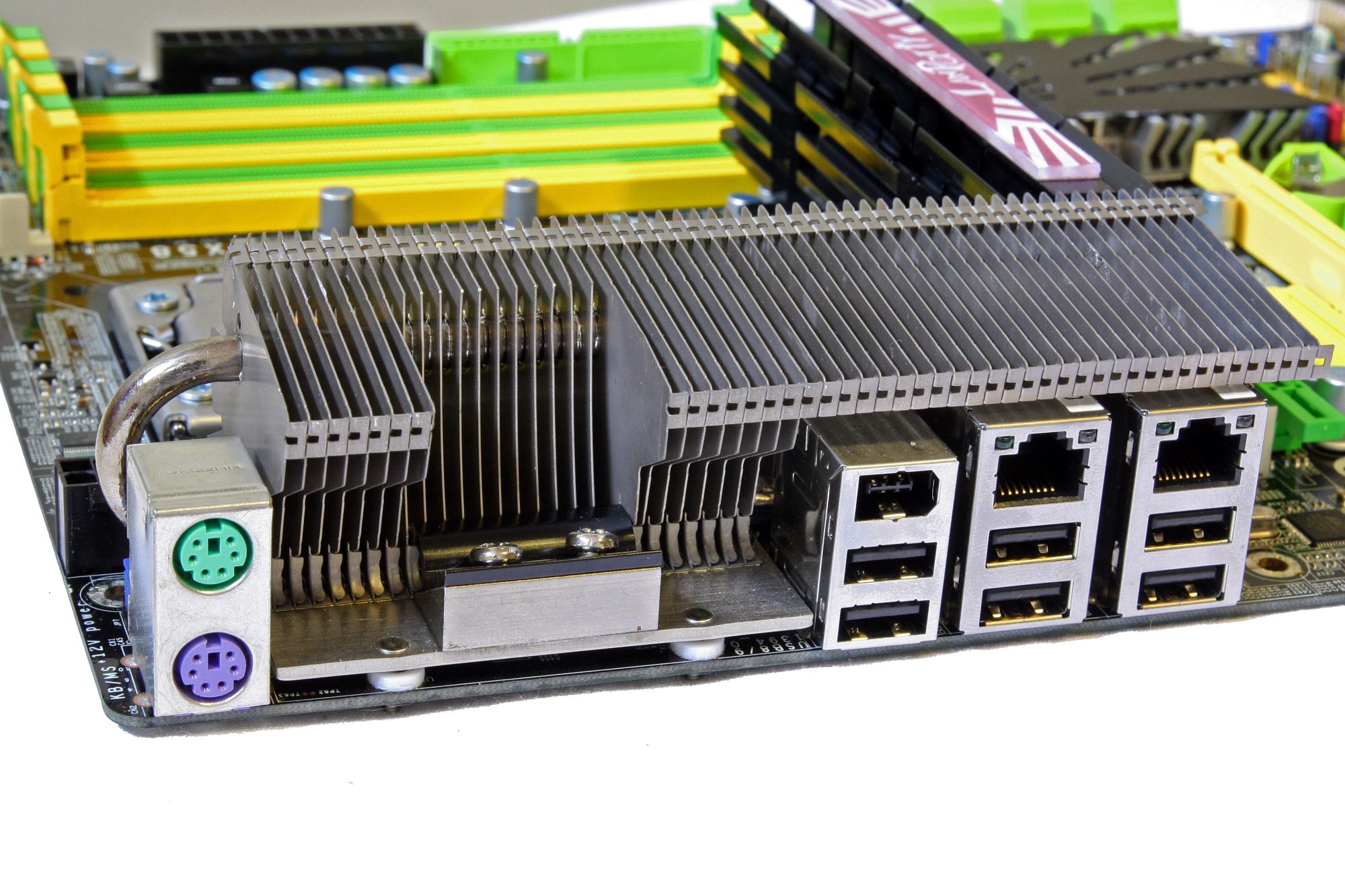

På I/O-panelet finner vi seks USB-porter, dobbel nettverkstilkobling, en Firewire-kontakt og PS/2-kontakter for tastatur og mus.

Begge nettverkstilkoblingene er styrt av PCI Express-baserte Marvell-brikker (Marvell 88E8052 og 88E8053). Disse støtter Teaming-teknologi, så hvis resten av nettverket støtter dette, kan man få en teoretisk overføringshastighet på 2 Gbps.

En del entusiaster vil gjerne foretrekke nettverkskontrollere fra Intel eller Broadcom, da disse har et generelt bedre rykte når det gjelder prosessorbruk og stabile drivere til forskjellige operativsystemer. De fleste vil ikke merke noe forskjell i praksis, men på et kort i denne prisklassen kunne DFI godt brukt noen kroner ekstra på nettverksløsningen for å tilfredsstille de kravstore.

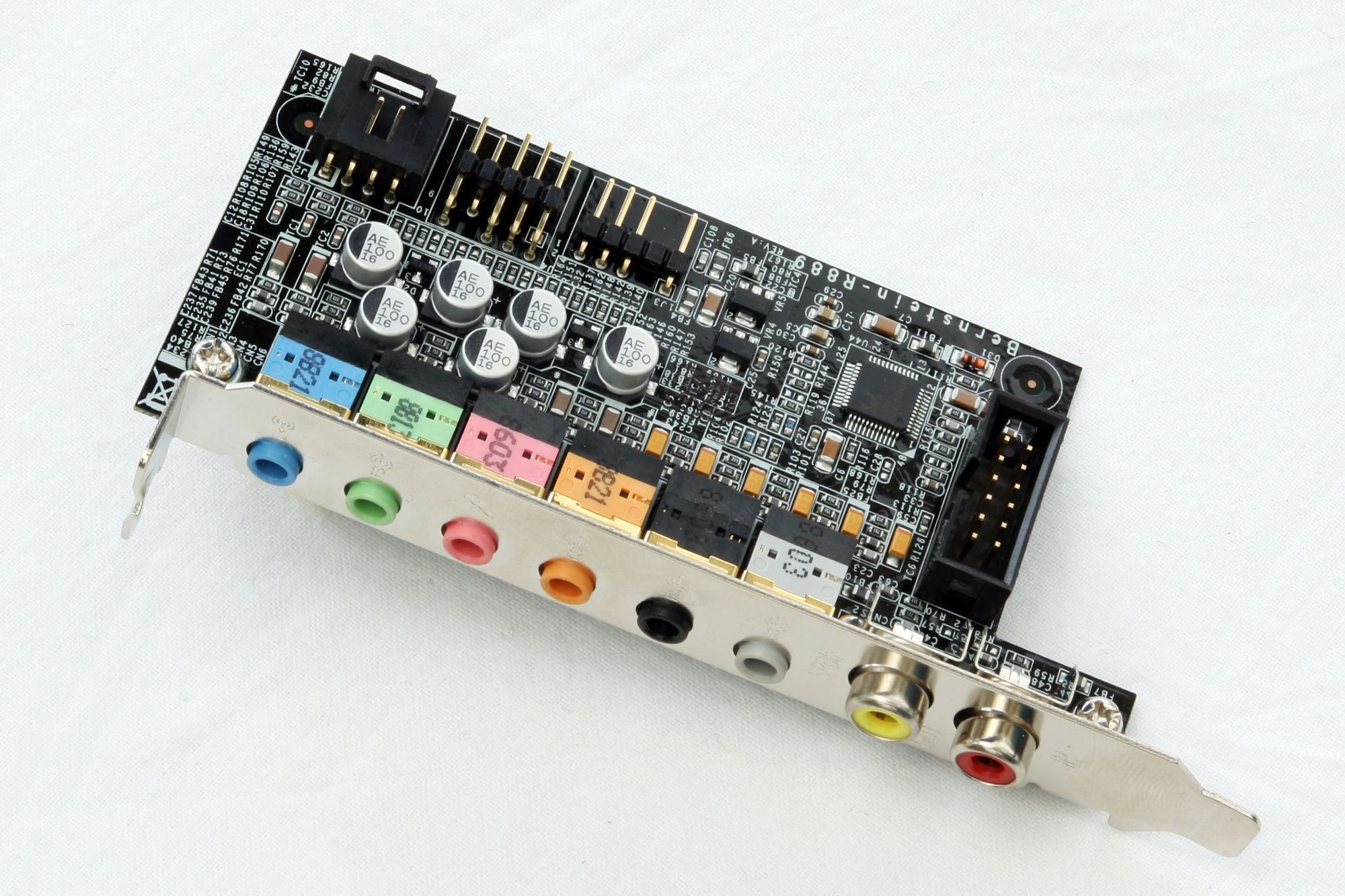

DFI har valgt å utstyre Lanparty med et Bernstein-lydkort i stedet for et lydkort integrert på selve hovedkortet. Tanken med dette er å skjerme lydkortet fra elektrisk støy fra hovedkortet. Lydprosesseringen blir gjort av en ALC889-brikke fra Realtec, og leverer helt kurant lyd i 8 kanaler. Dette skjer i programvare, så for spillere og entusiaster vil et dedikert lydkort være å foretrekke.

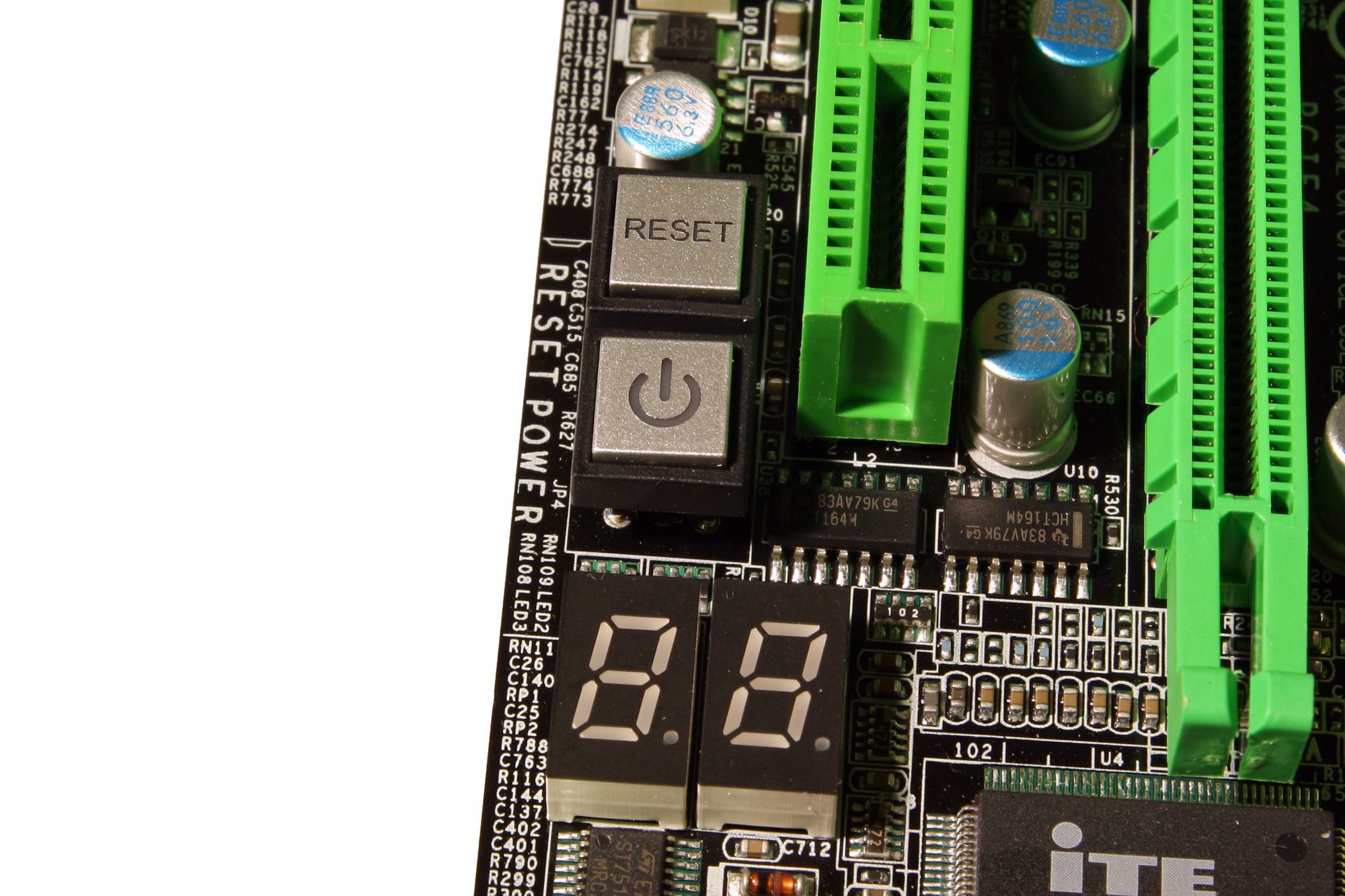

De aller fleste entusiastkortene som lages i dag er utstyrt med start- og omstartsknapp på selve kortet. DFI Lanparty er intet unntak, og ved å holde inne begge knappene kan en også resette BIOS.

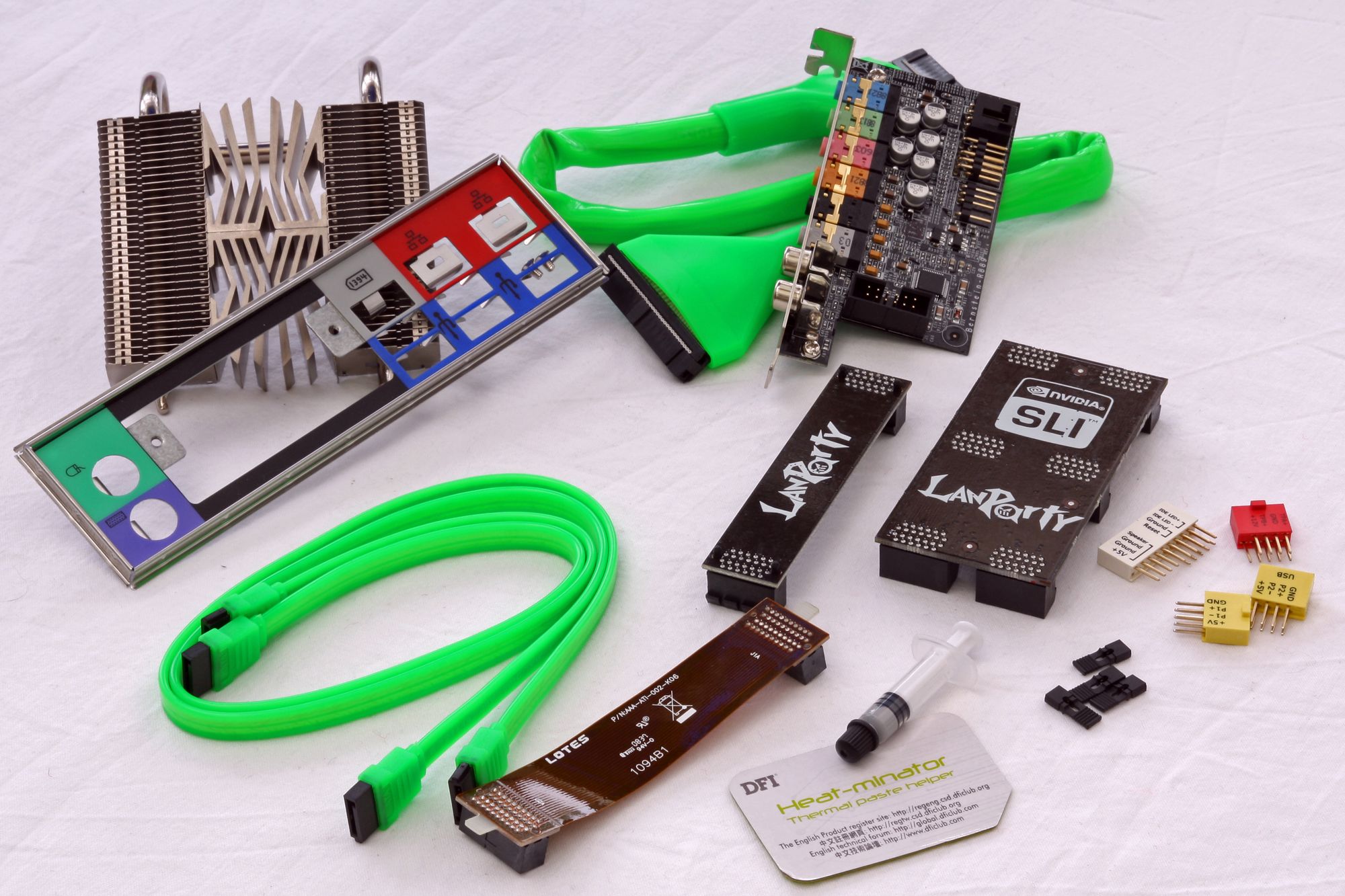

Tilbehør

DFI har fylt esken til toppkortet sitt med mye tilbehør i god kvalitet.

  • 1 x rund UV-reaktiv IDE-kabel
  • 1 x rund UV-reaktiv Floppy-kabel
  • 4 x UV-reaktive SATA-kabler
  • 2 x "molex" til dobbel SATA-overgang
  • 1 x SLI-bro
  • 1 x 3-SLI-bro
  • Crossfirex-bro
  • Smarttilkoblinger for frontpanel, USB og Firewire
  • 4 x "Jumpere"
  • 1 x tube med termisk pasta
  • 1 x kabel til medfølgende lydkort
  • Valgfri kjøleribbe
  • Manual og installasjonsguide
  • Driver-CD
  • I/O Bakplate


    • Side 3: BIOS / Overklokking

    BIOS

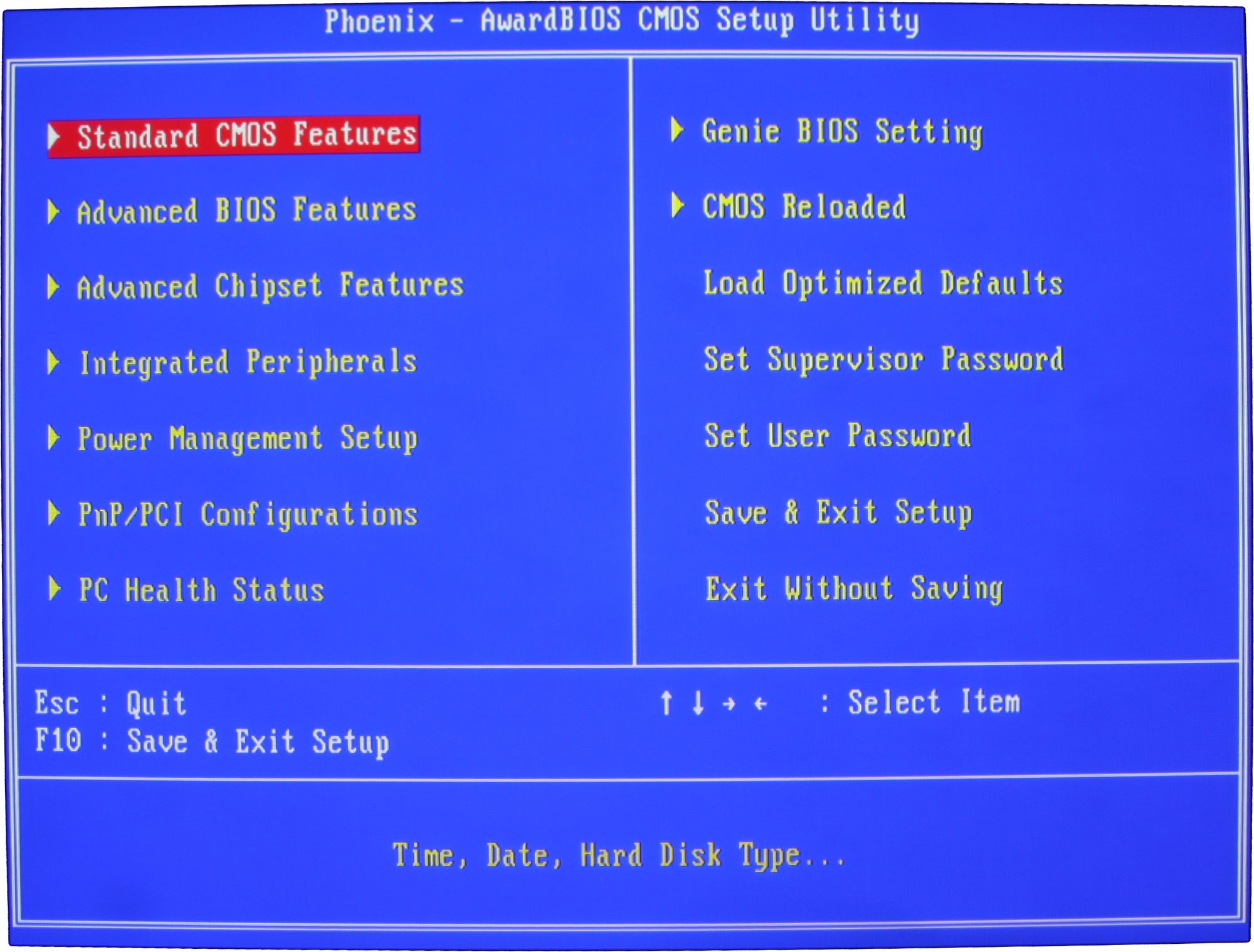

    DFI Lanparty er utstyrt med brukervennlig og oversiktelig Awardbios fra Phoenix.

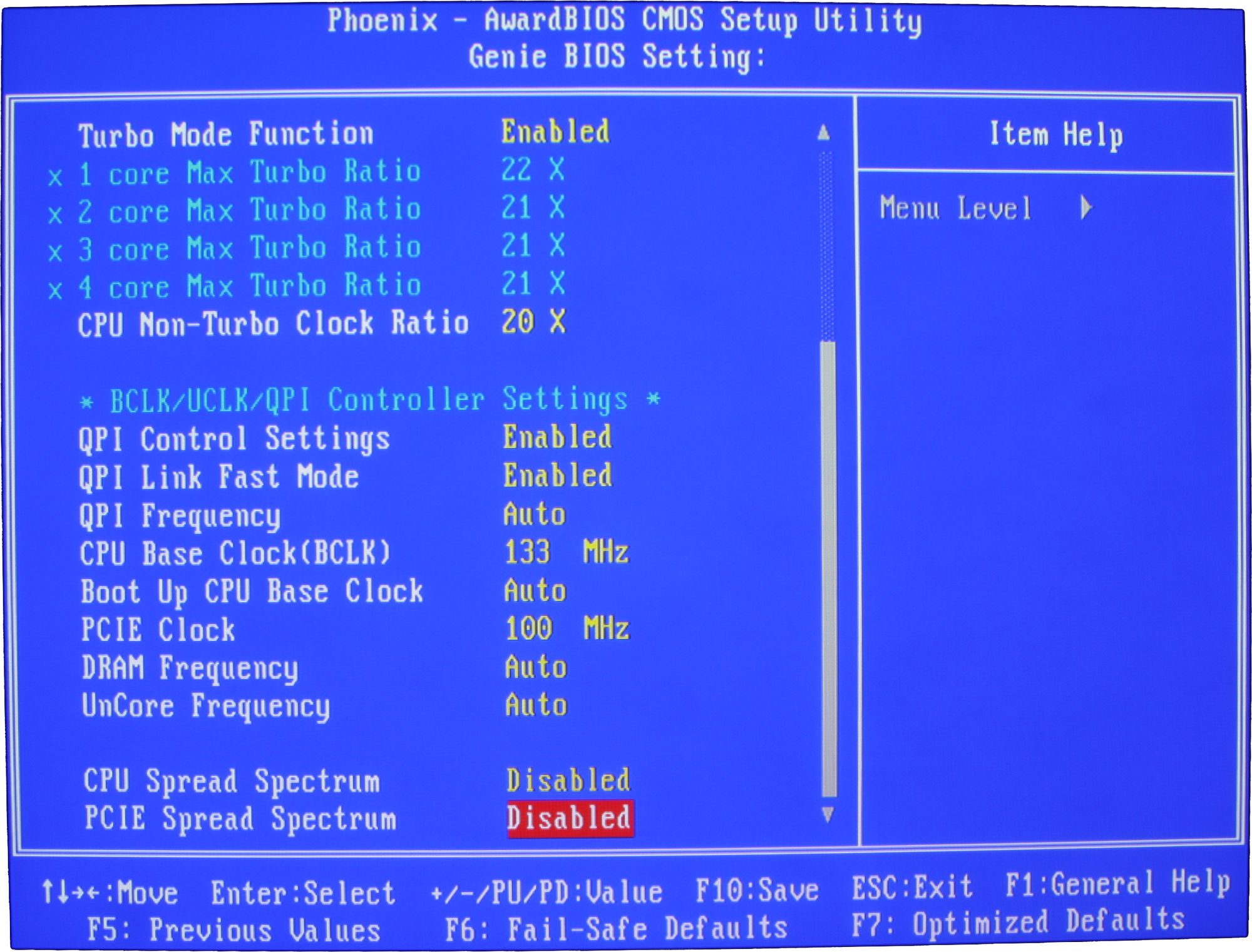

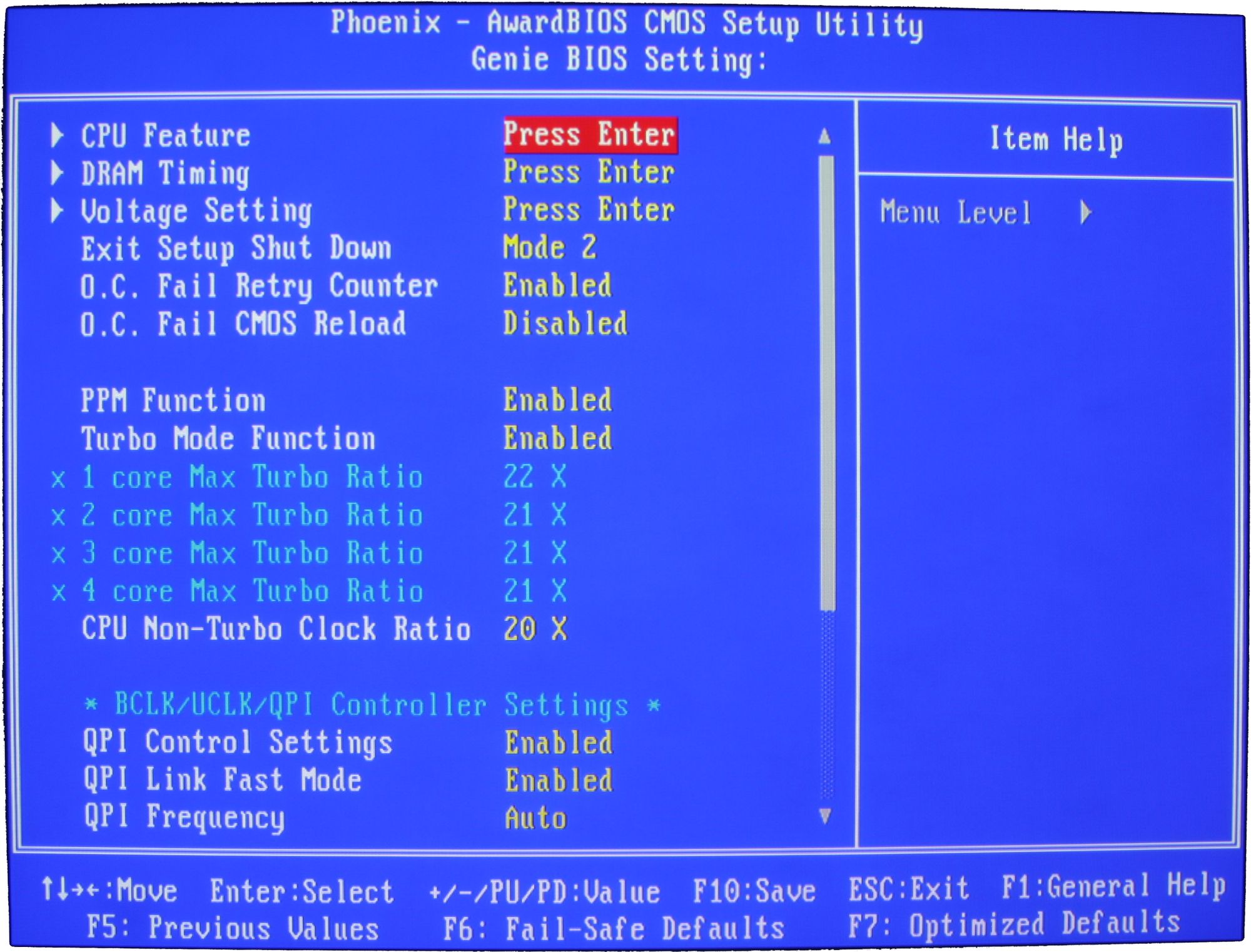

    Under Genie BIOS Setting finner en alle innstillingene som angår overklokking. Man finner blant annet en turbofunksjon som får prosessoren til å kjøre på et multiplikatortall høyere enn spesifikasjonene tilsier. Ved bruk av i7 920 vil dette gi en prosessorfrekvens på rundt 2,8GHz.

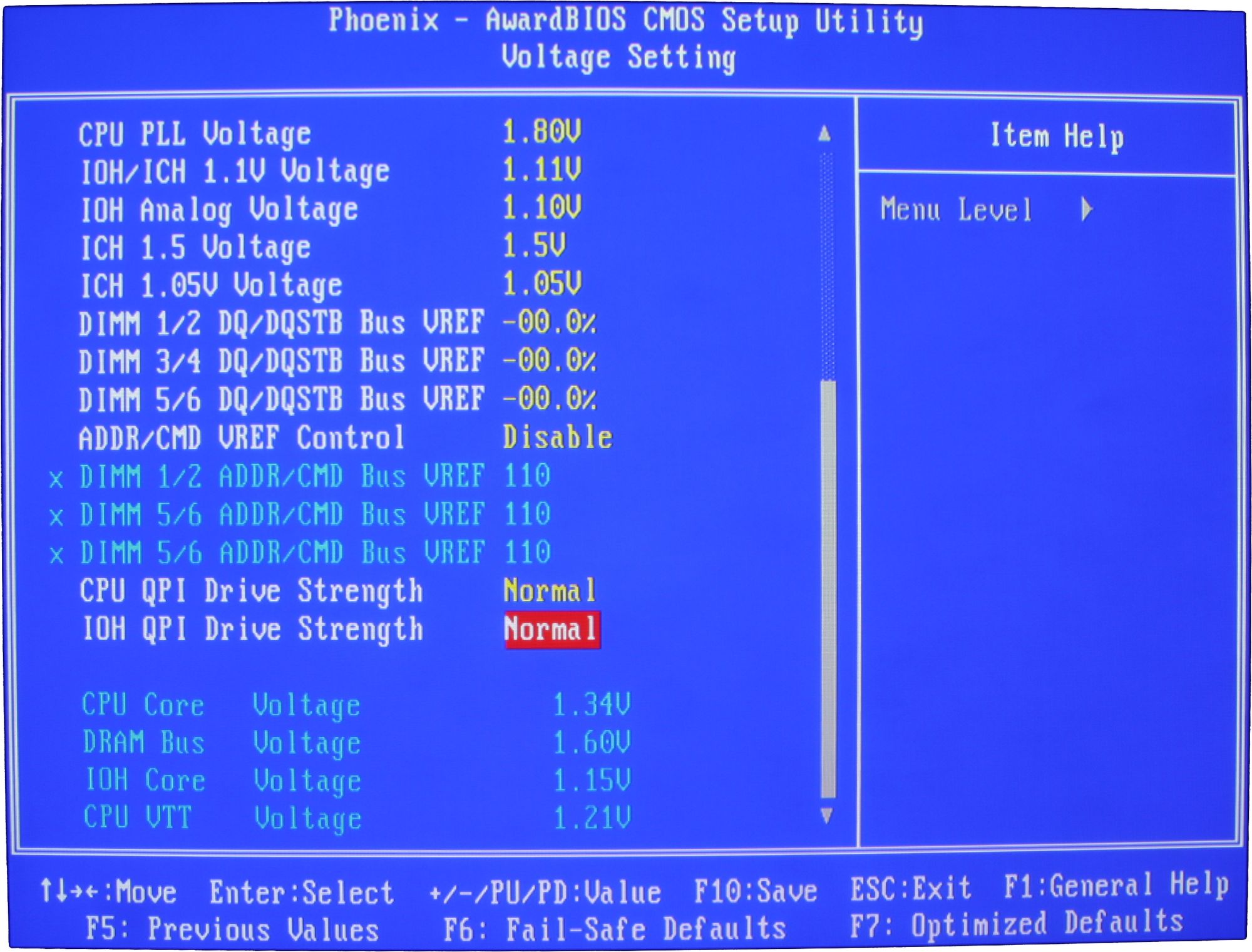

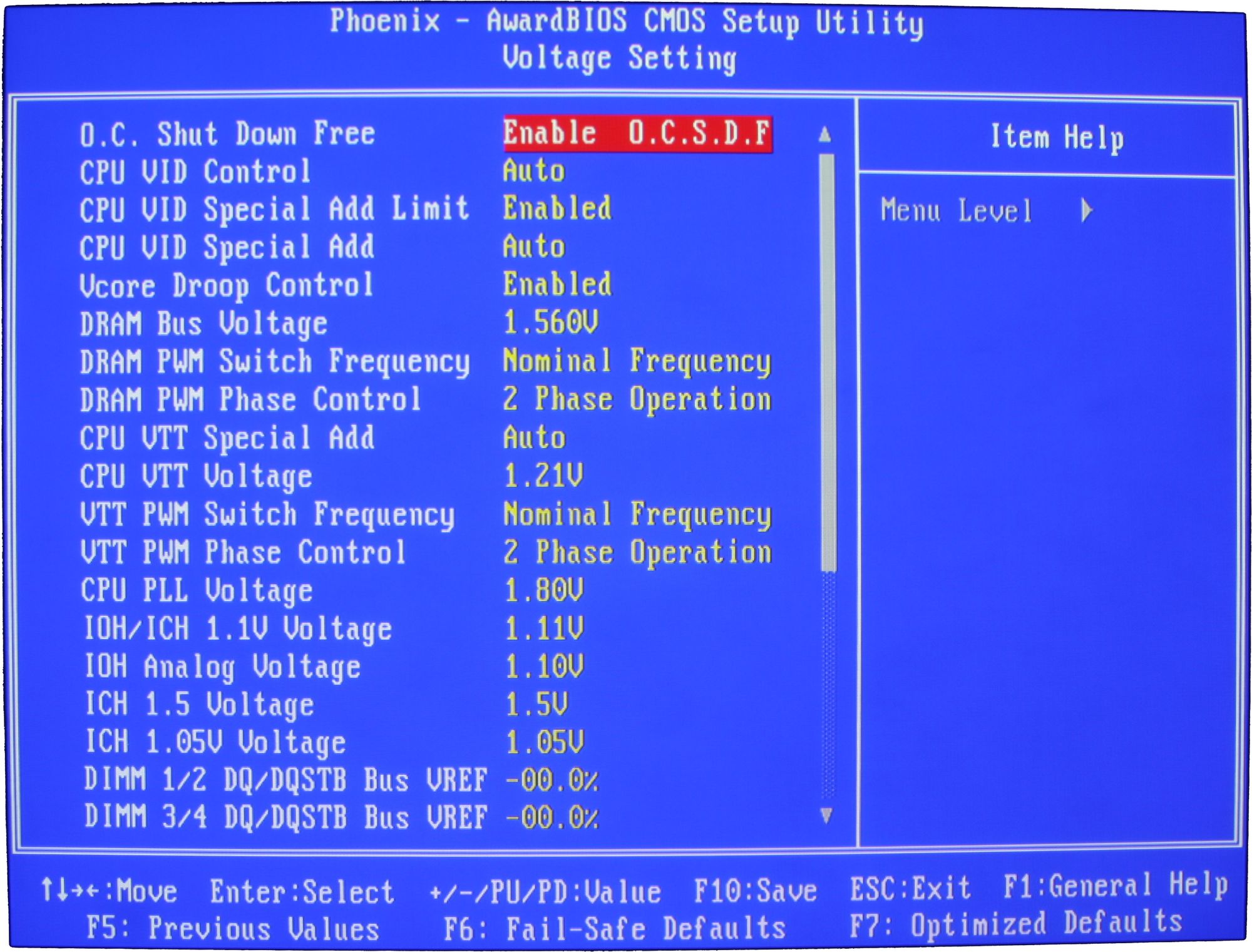

    Under Voltage Setting finner man mange justeringsmuligheter for systemets spenningsverdier. Blant annet kan prosessorspenningen justeres fra 1,0125 Volt til 1,6 Volt, og bruker man i tillegg innstillingen "CPU VID Add" får man tilgang på over 2 Volt til prosessoren.

    Minimum
    Maks
    Justeringshopp
    CPU VID
    1.0125v
    1.60000v
    0.00625v
    CPU VID Add
    100.23%
    130%
    0.20% - 0.24%
    CPU VTT
    1.21v
    1.61v
    0.01v - 0.02v
    CPU VTT Add
    0.0125v
    0.1875v
    0.0125v
    DRAM Bus
    1.455v
    2.400v
    0.015v
    CPU PLL
    1.80v
    2.15v
    0.15v
    IOH/ICH 1.1v
    1.11v
    1.73v
    0.02v
    IOH Analog
    1.10v
    1.45v
    0.05v
    ICH 1.5
    1.50v
    2.10v
    0.20v
    ICH 1.05v
    1.05v
    1.35v
    0.10v
    DIMM DQ VREF
    -15.5%
    +15.5%
    0.5%
    ADDR/CMD VREF
    0
    255
    1

    Når det gjelder minnespenning, tilbyr DFI Lanparty opp til hele 2.4 Volt. Det kan være greit å merke seg at Intel opplyser om at minnespenninger over 1,62 Volt kan skade prosessoren. Dette er på grunn av at minnekontrolleren er integrert på prosessoren. Hvis en likevel ønsker høyere minnespenninger, anbefales det å holde minnespenningen innenfor 0,5 volt fra CPU VVT-spenningen.

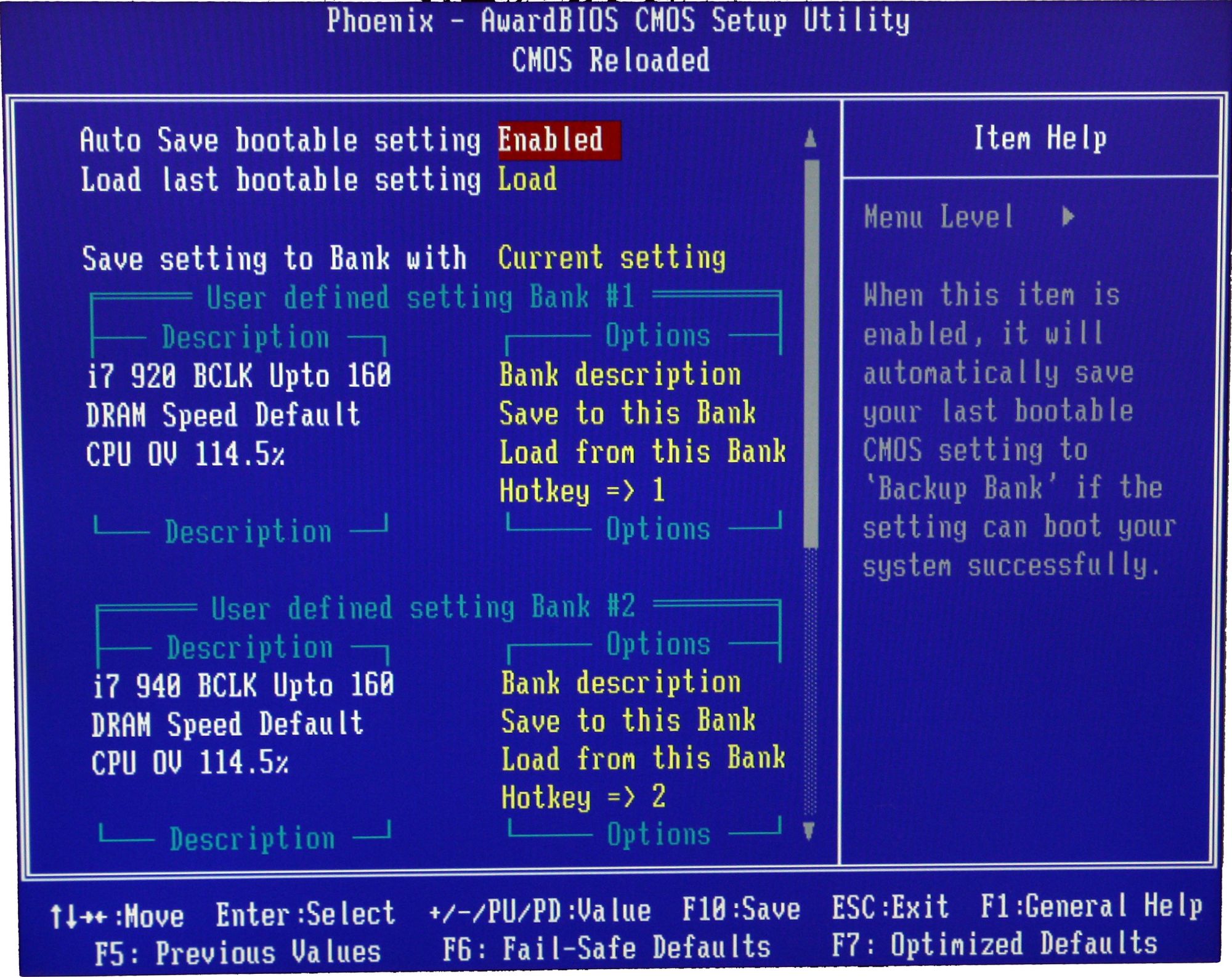

    Under CMOS Reloaded har man mulighet til å lagre inntil fire BIOS-oppsett.


    Overklokking

    Overklokkingen ble noe begrenset da vi bare hadde prosessorens standardkjøler tilgjengelig. Multiplikatoren ble satt til 12 x for å sikre prosessorens stabilitet, og BCLK (tidligere kjent som FSB) ble justert opp.

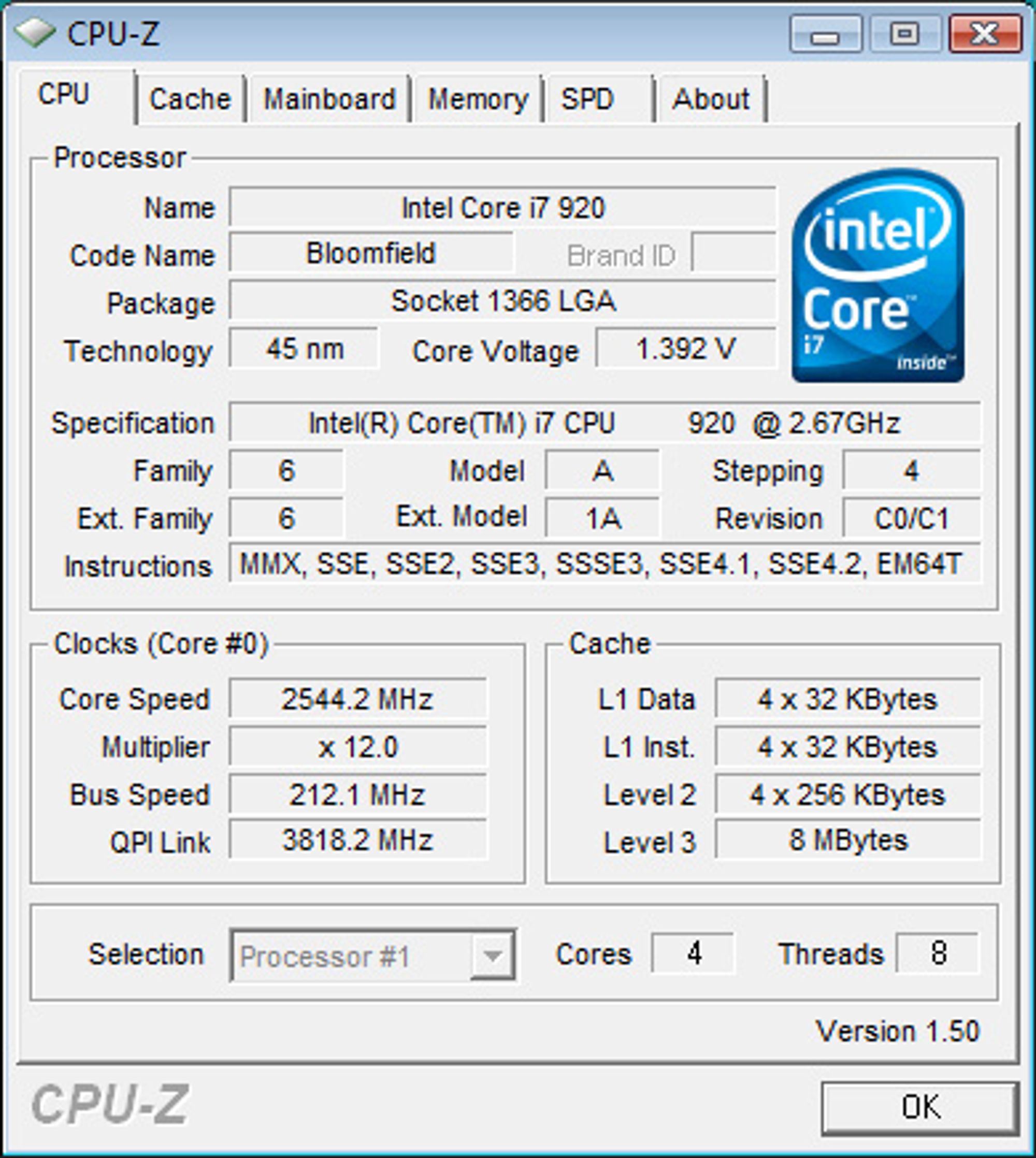

    Vi klarte å presse DFI Lanparty til 212 BCLK, en overklokk på ca 60 % av prosessorens bussfrekvens. Dette er et meget akseptabelt resultat, omlag det samme som de andre kortene vi har testet har oppnådd.

    Side 4: Ytelse

    Testkonfigurasjon
    Maskinvare
    Hovedkort
    DFI Lanparty UT X58-T3eH8
    Asus P6T Deluxe
    Asus Rampage II Extreme
    MSI Eclipse (BIOS: 1.0)
    Gigabyte GA-EX58 Extreme (BIOS: F4e)
    Prosessor
    Intel Core i7 920
    RAM
    3x2 GB 1600MHz (@ 1066 MHz 5-5-5-15, 1,65v)
    Strømforsyning
    Gigabyte Odin GT 800 Watt
    Skjermkort
    Club3D 8800GTX – Geforce 178.24
    Harddisk
    Western Digital / Samsung 500 GB 7200 RPM
    Programvare
    Operativsystem
    Windows Vista 32-bit
    Applikasjoner

    Futuremark 3Dmark06 Build 1.1.0
    Futuremark PCMark Vantage
    Sciencemark
    Cinebench
    Pifast

    Crysis (patch 1.2)
    World in Conflict (patch 1.008)

    PS: Sjekk ut vår benchmark-guide for mer informasjon og nedlastning av testprogramvare.


    DFI Lanparty kjørte prosessoren med kortets turbofunksjon aktivert som standard. For å få sammenliknbare resultater med de andre kortene ble denne funksjonen slått av.

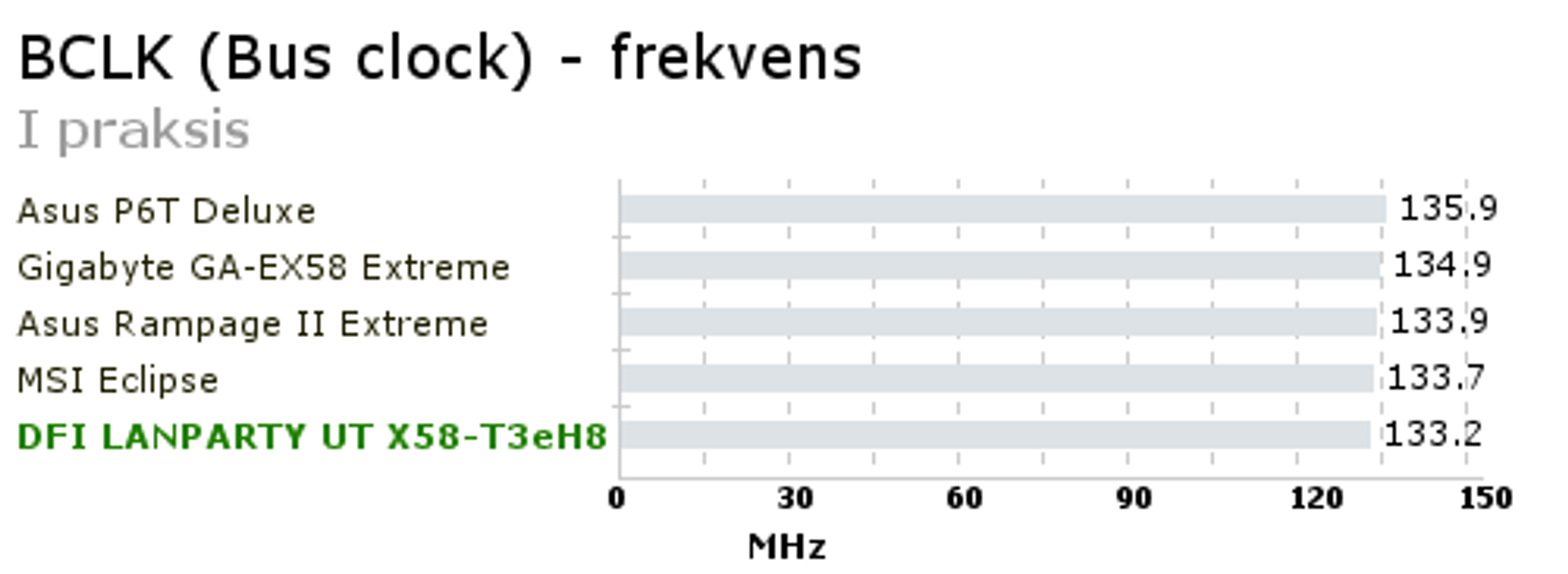

    DFI Lanparty kjører prosessoren på 133,2 BCLK, noe som fører til at prosessoren kjører kun 4 Mhz over spesifisert frekvens.

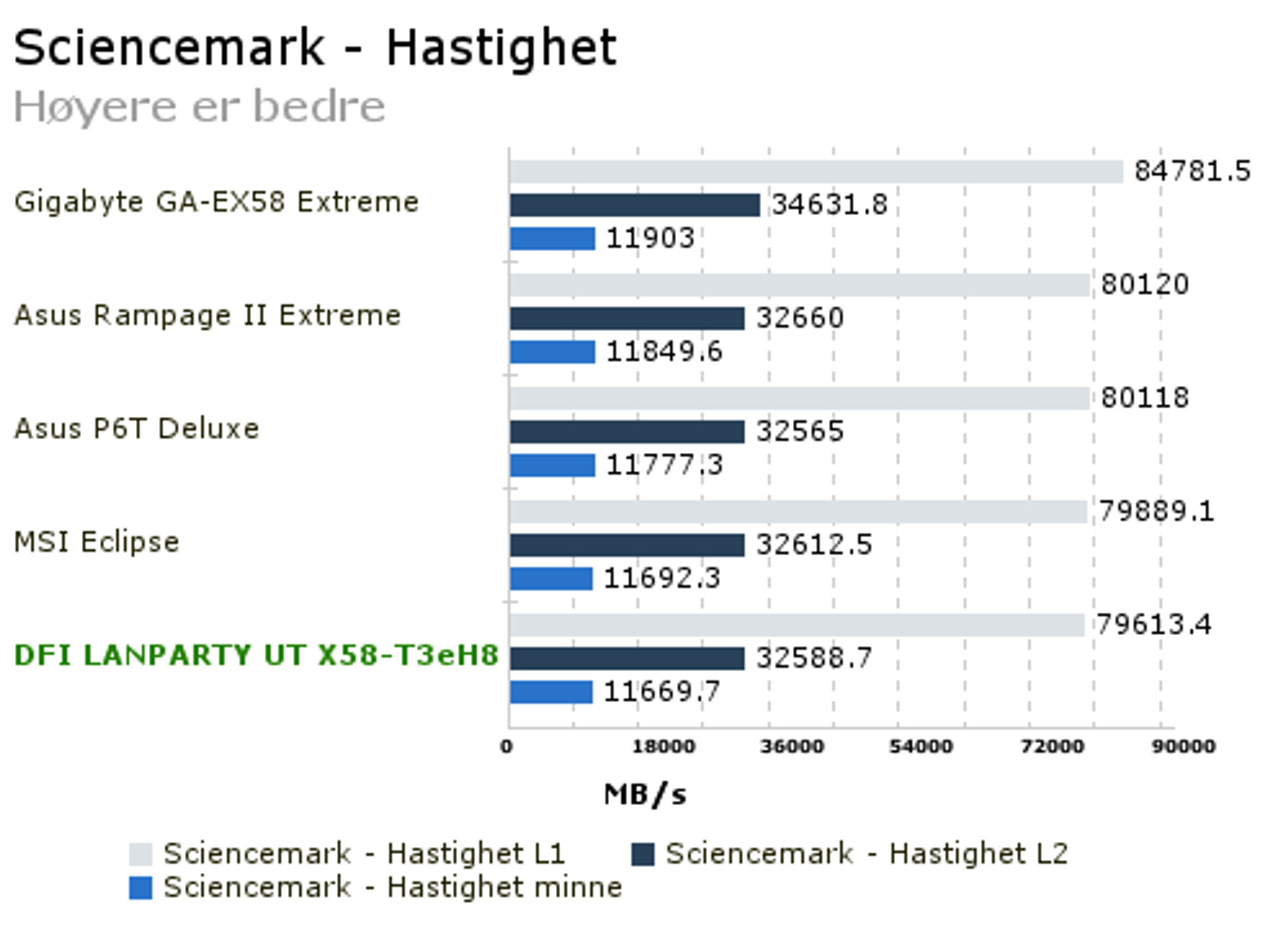

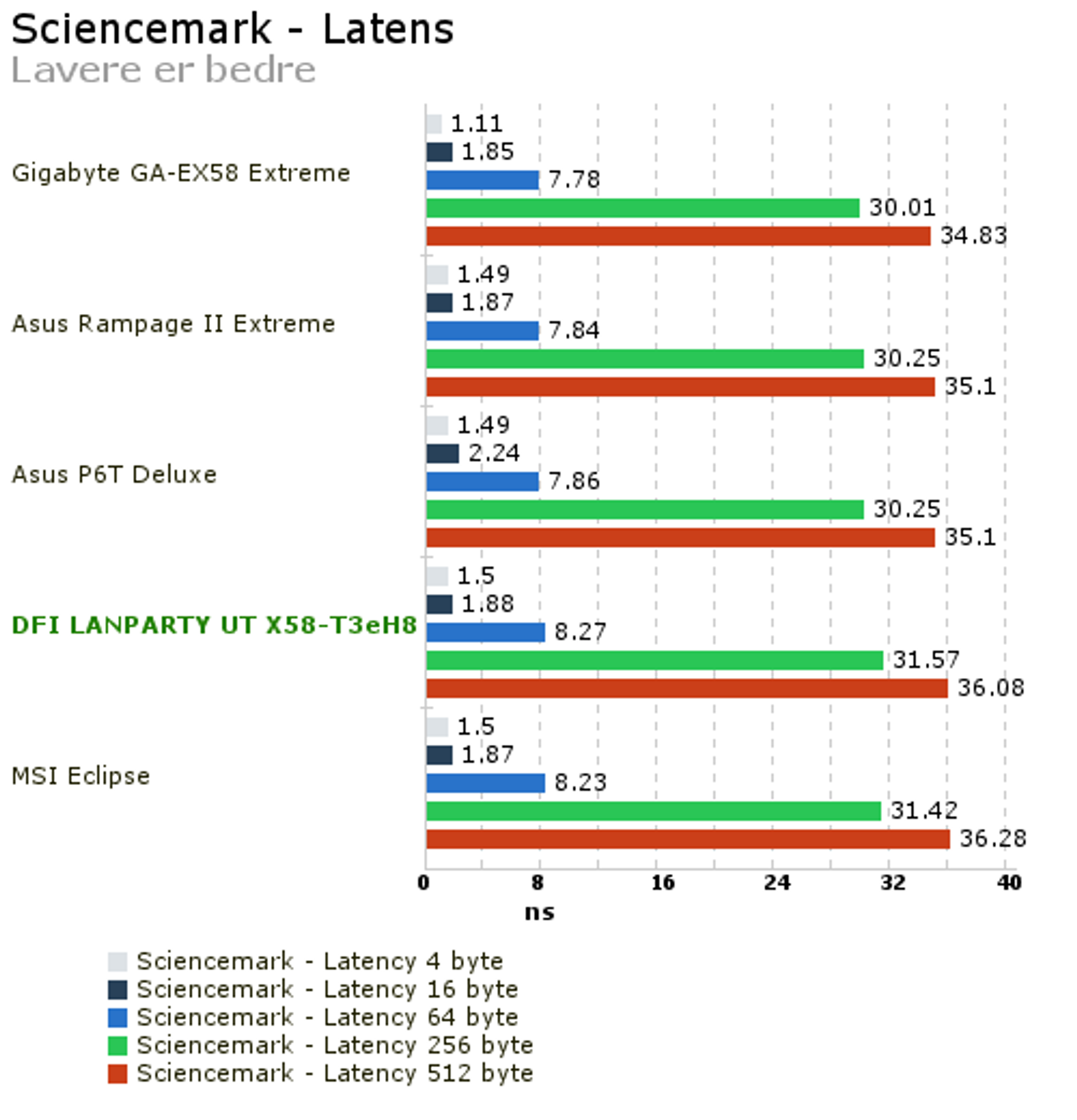

    I Sciencemark får DFI Lanparty bunnplassering sammenlagt, men forskjellene er svært små.

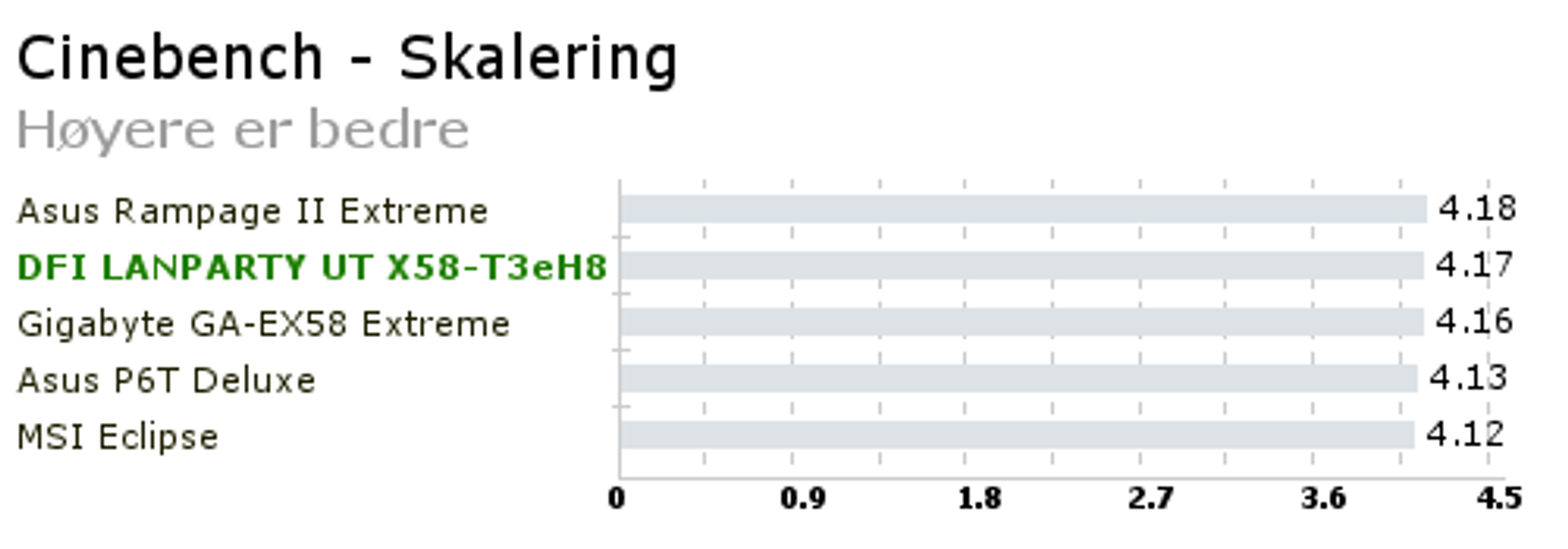

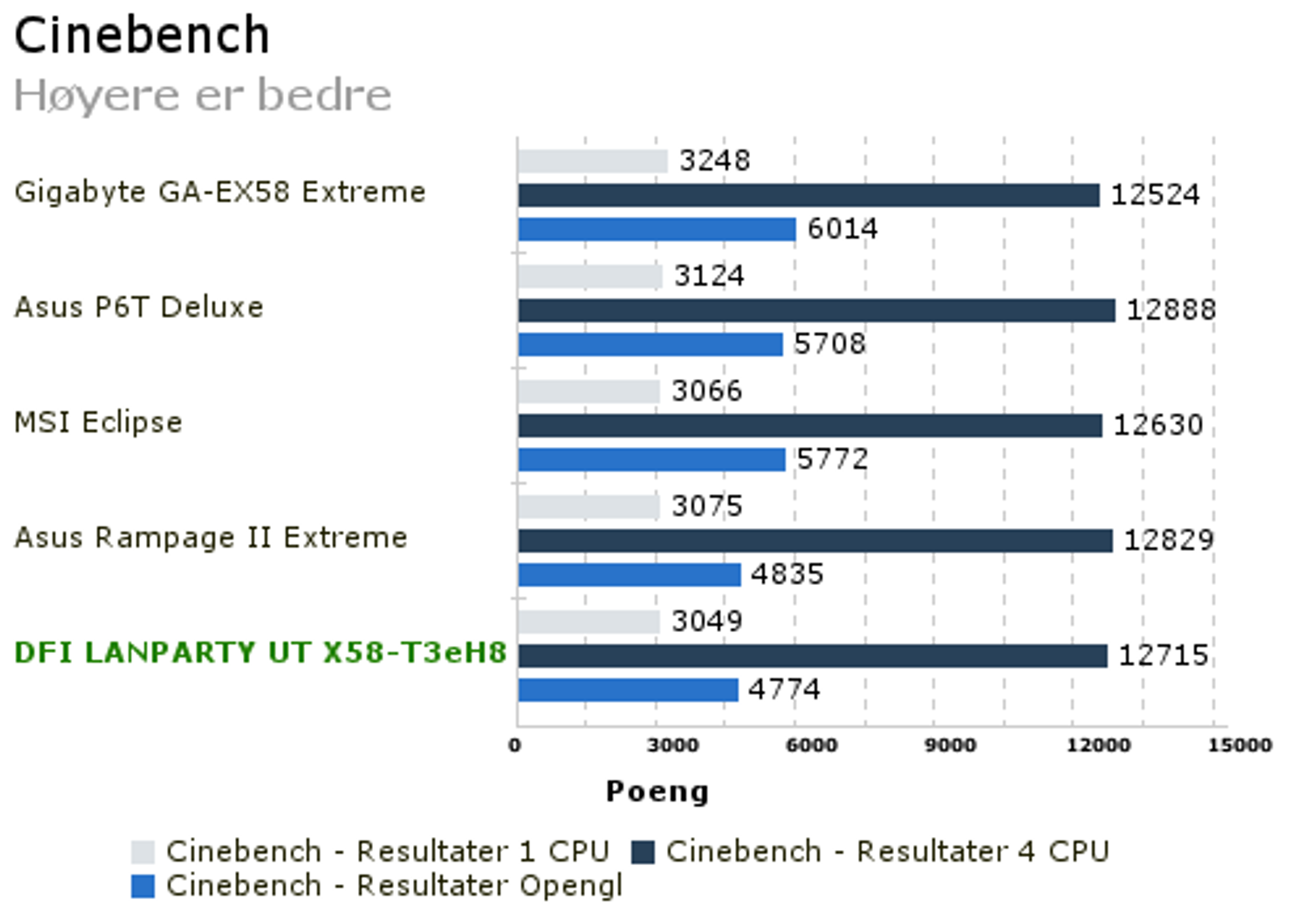

    Heller ikke i Cinebench kommer DFI særlig godt ut, takket være bunnplassering i to av tre tester. Skaleringen er imidlertid god, og ytelsen ved bruk av samtlige kjerner er der den skal være.

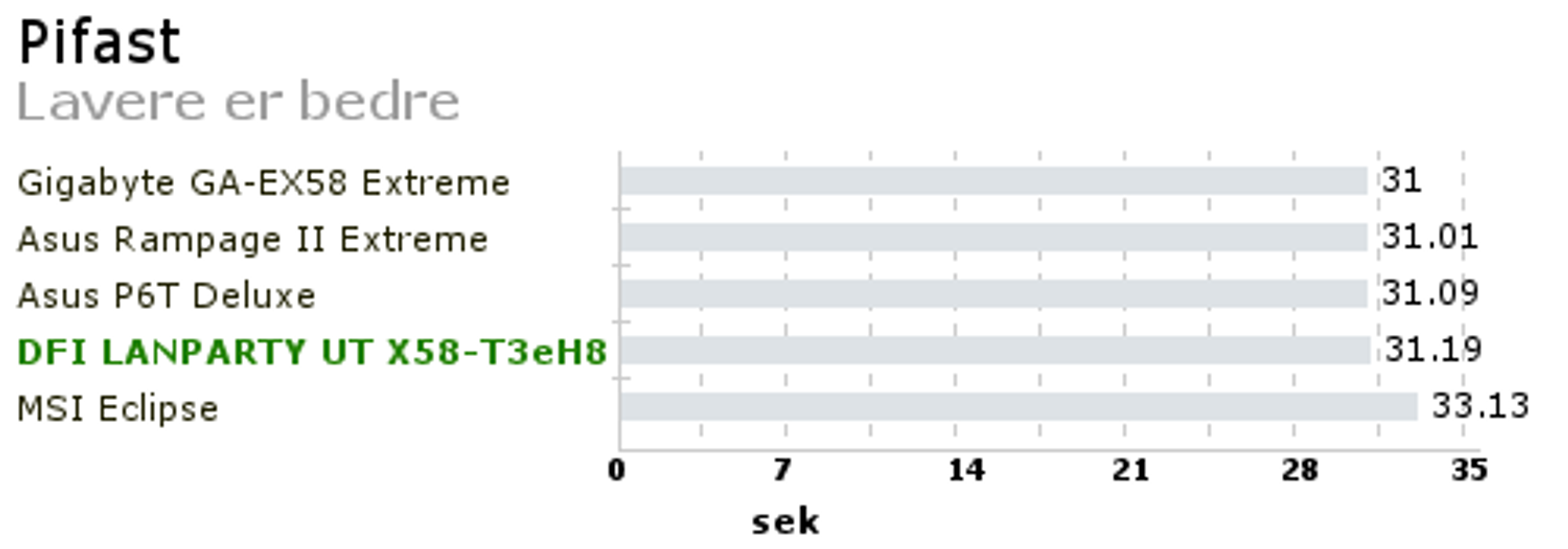

    I Pifast havner DFI Lanparty godt ned på lista, men ytelsesforskjellene er stort sett minimale mellom testkortene.

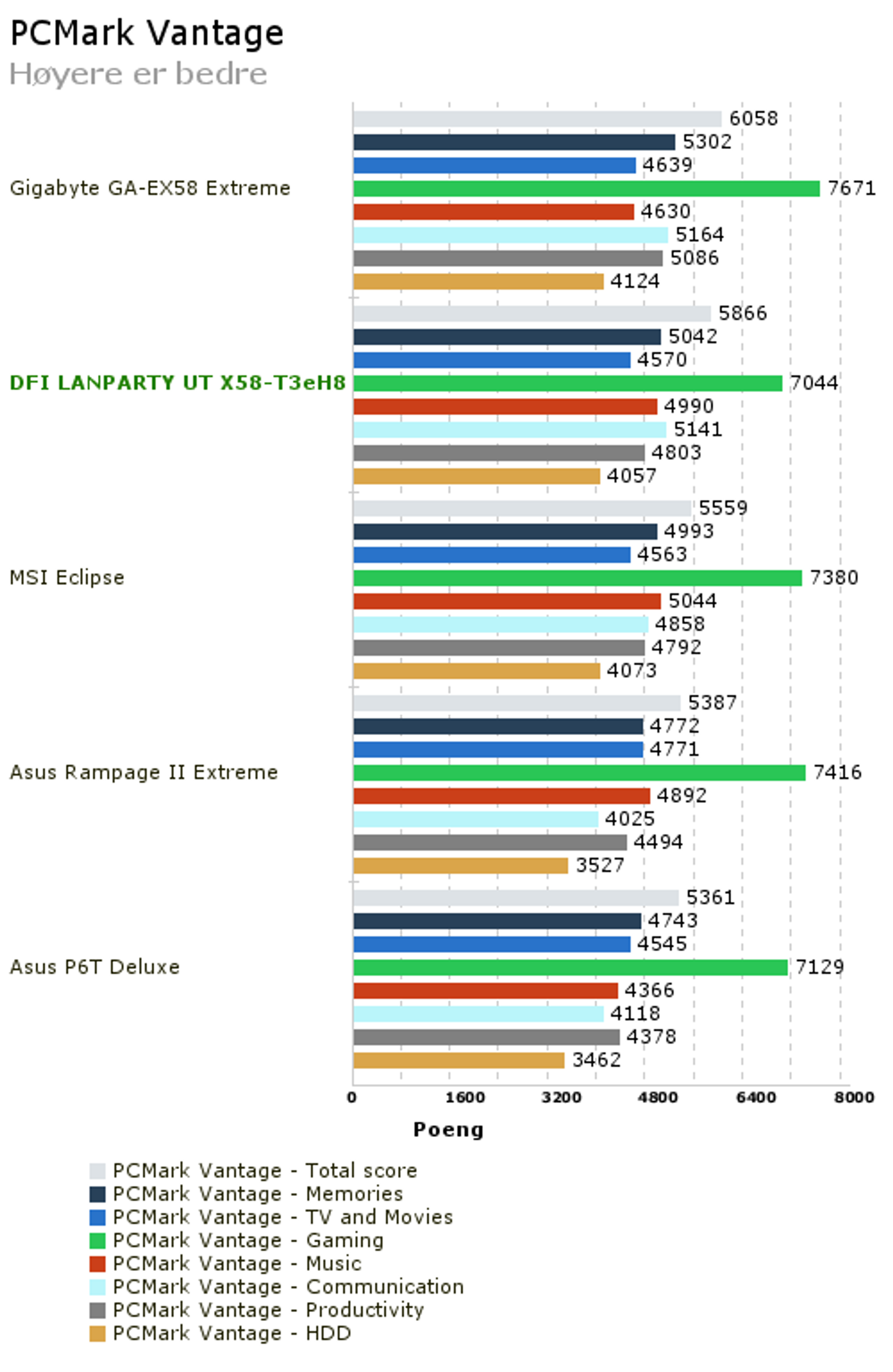

    I PCMark Vantage gjør DFI Lanparty en god jobb og havner sammenlagt på en andreplass. Det er ingen av deltestene som skiller seg ut.

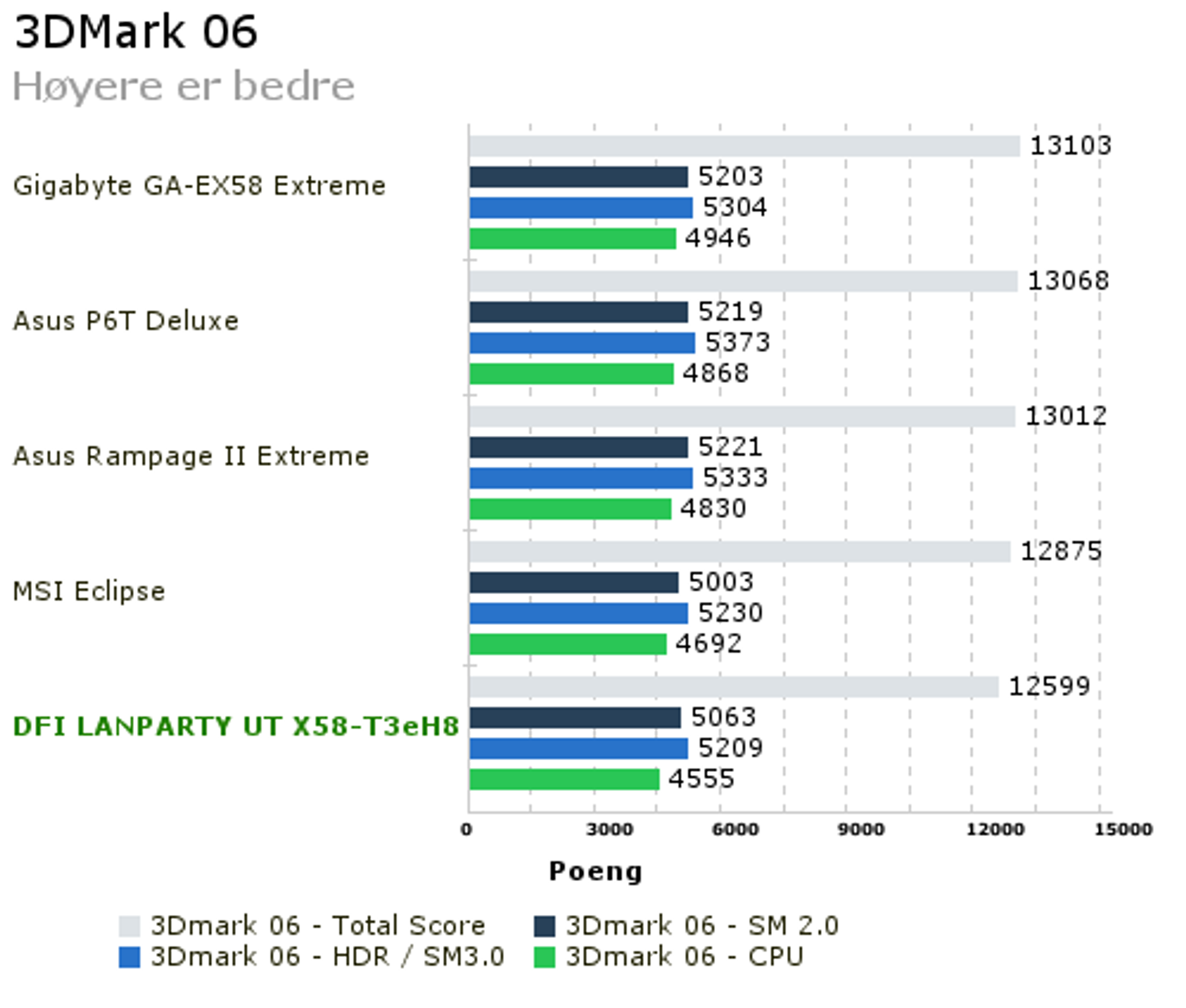

    I 3DMark 06 kommer DFI Lanparty dårlig ut, omlag 500 poeng skiller kortet fra Gigabytes bidrag som ligger på topp.

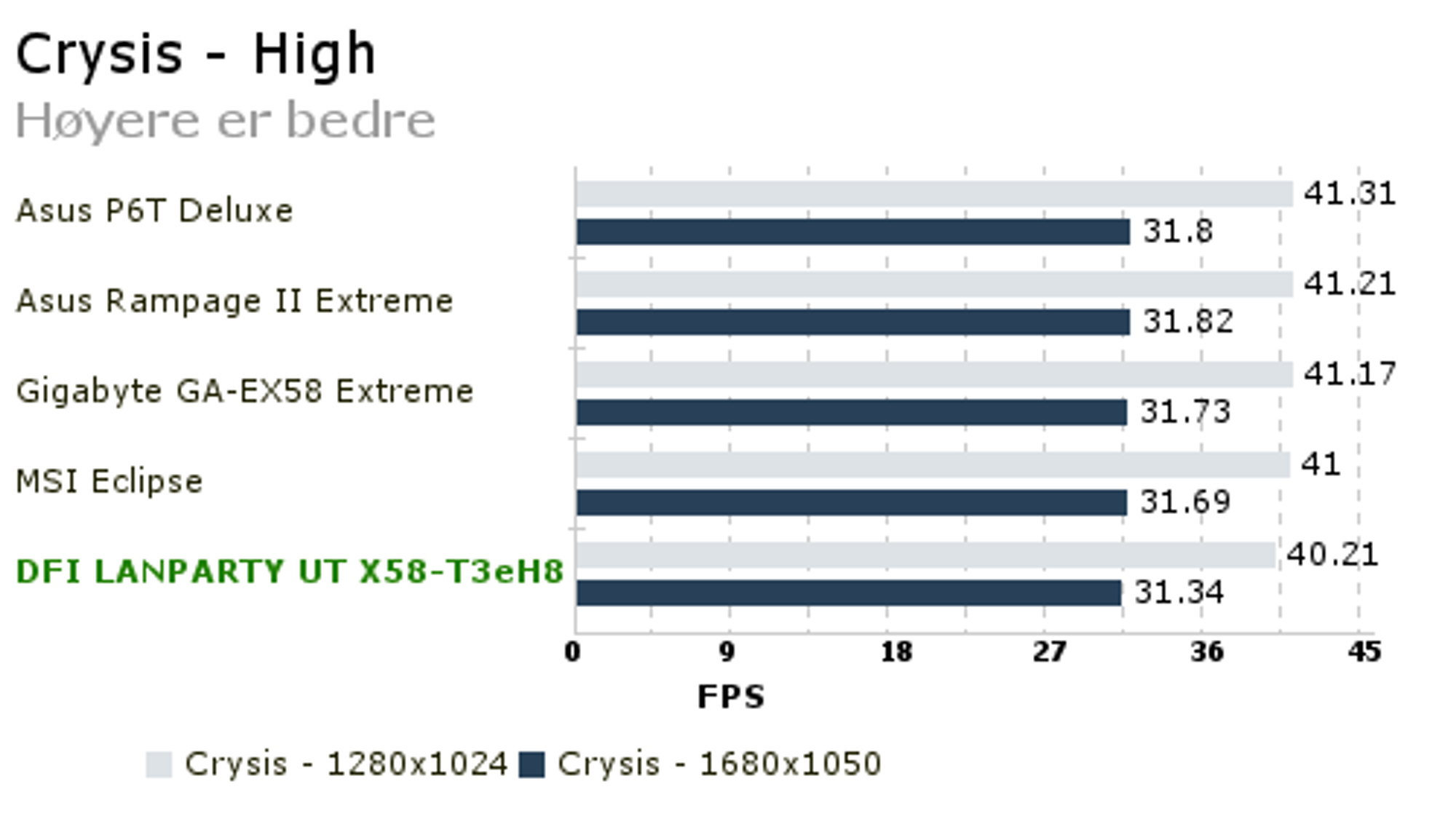

    I spillet Crysis havner DFI Lanparty nok en gang på bunn. Forskjellene på samtlige av testkortene er imidlertid så små at det ikke vil merkes under spilling

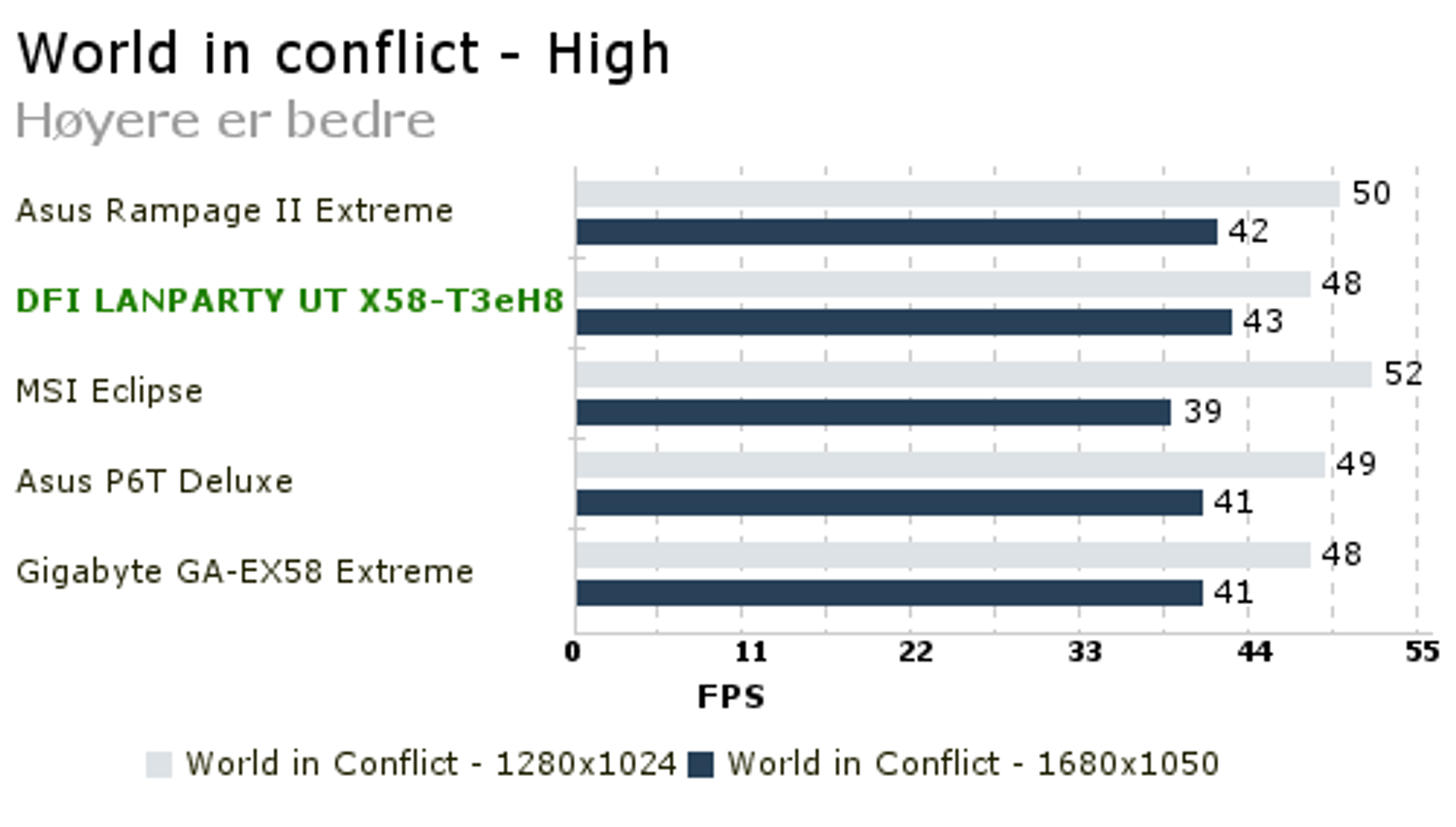

    I World in Conflict trør kortet til og havner sammenlagt på en andreplass, og kan skilte med flest FPS ved 1680x1050 oppløsning.


    Totalt sett kom DFI Lanparty greit ut i ytelsestestene, men forskjellene er ikke veldig store på de ulike testkortene.

    Side 5: Konklusjon

    Konklusjon

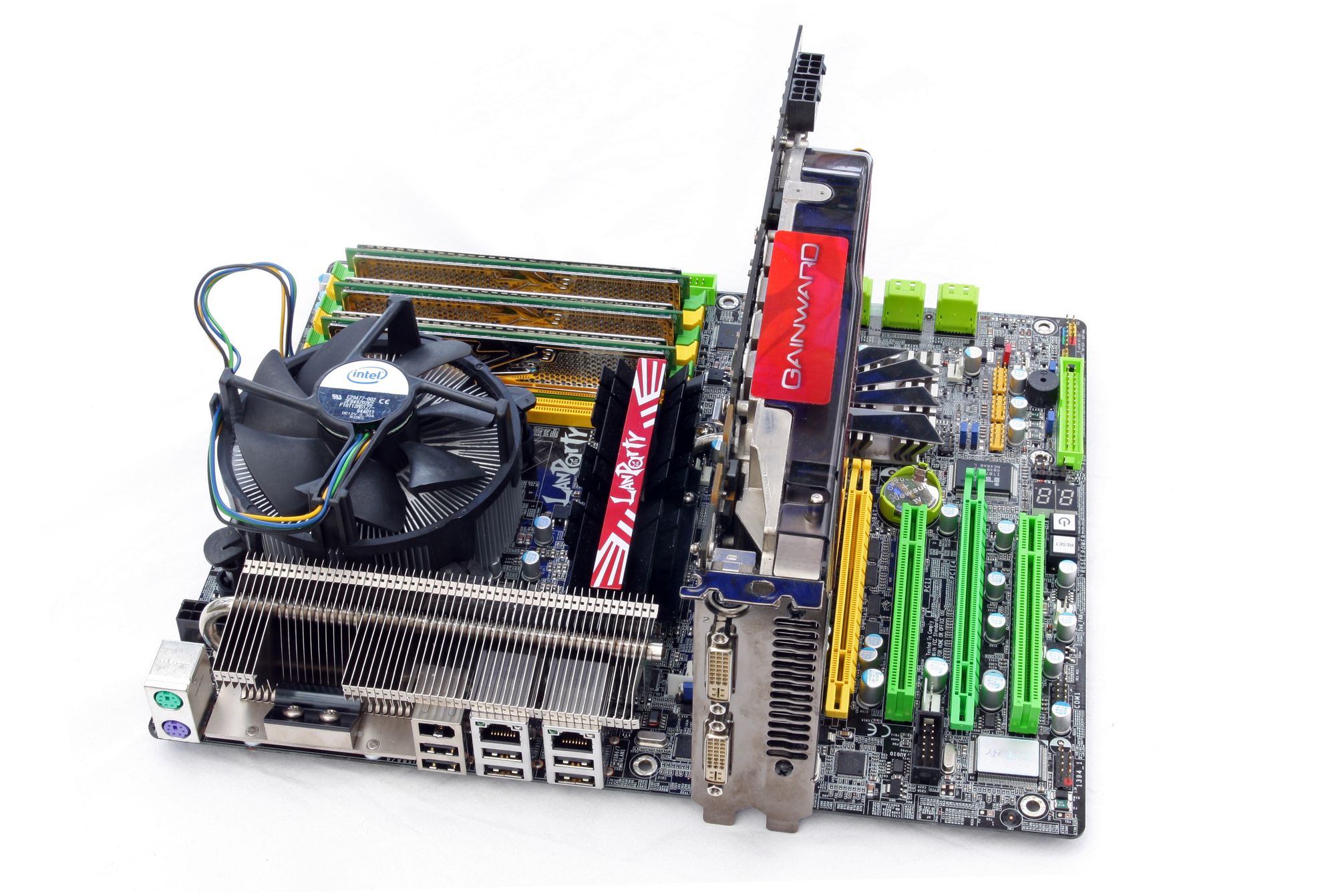

    DFI Lanparty fremstår som et solid og godt hovedkort, som med sine spreke farger skiller seg ut fra mengden. Kortet har en meget god layout, og tilbyr mange tilkoblingsmuligheter.

    Kortet gjorde det ikke veldig bra i ytelsestestene, men ytelsesforskjellene var uansett små.

    DFI Lanparty er utstyrt med dobbel Gigabit nettverkstilkobling fra Marvell med støtte for Teaming-teknologi. På et kort i denne prisklassen synes vi at DFI gjerne kunne brukt noen ekstra kroner på kontrollere fra Intel eller Broadcom, da disse gjerne har litt bedre rykte når det gjelder prosessorbruk og stabilitet.

    Når det gjelder overklokking endte vi opp med 212 som maks BCLK. Dette er en meget akseptabel overklokk på 60 %, men det er en hastighet som de fleste X58-kortene vi har testet klarer.

    Prisen på DFI Lanparty ligger i skrivende stund på omlag 2700 kroner, noe vi synes er i dyreste laget når prisene på X58-kort i skrivende stund starter på rundt 1500 kroner.


    +  Overklokkingsmuligheter
    +  Layout
    +  Støtte for både AMDs og Nvidias Multi-GPU teknologi


     -  Litt stiv pris
