Side 1: Introduksjon

Compucase Enterprise er en stor produsent av OEM-produkter, spesielt innenfor strømforsyninger og kabinetter. De selger ikke bare produkter under Compucase-navnet, men også under flere andre søstermerker.

Ett av de ferskeste merkene Compucase har skapt, er Cougar. Det er ikke lenge siden de lanserte et kabinett og seks nye strømforsyninger i et stort slipp. Kabinettet har vi allerede sett på, og nå har tiden kommet for strømforsyningene.

Modellen vi har valgt er CM 700W, en 700 Watter i CM-serien. Strømforsyningen byr på godt med effekt, spredd utover blant annet to +12 V-linjer. Kontakter er det godt med, hvor mange er modulære. Spennende nok, la oss ta en skikkelig kikk!

Takk til Color Case som sendte produktet til test.

Side 2: Spesifikasjoner

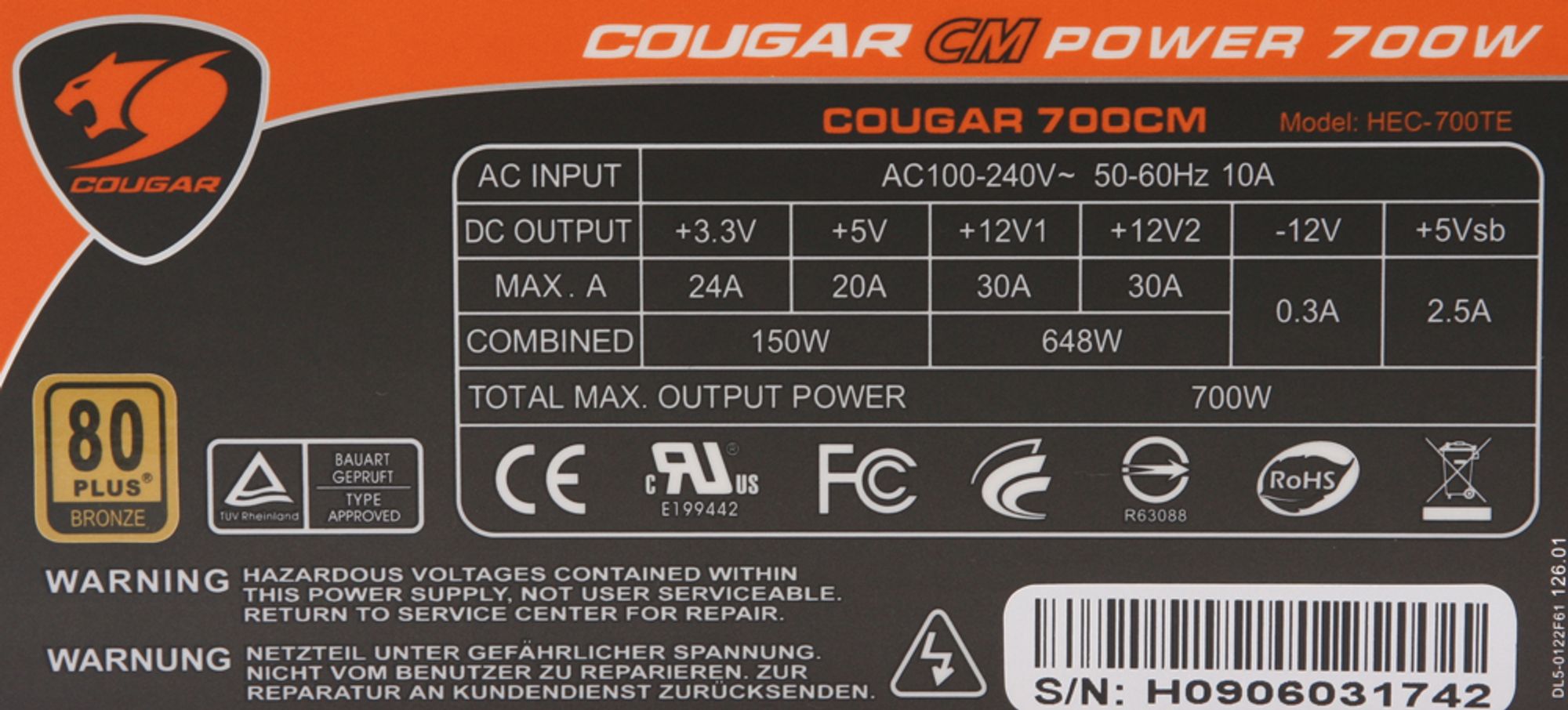

Spesifikasjoner

Cougar CM 700W
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 180 mm

DC ut

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	24 A	20 A	30 A	30 A	-	-	0,3 A	2,5 A
Totalt Effekt Ut	150 W		648 W				3,6 W	12,5 W
	700 W



Ut fra tabellen over kan vi se at strømforsyningen har relativt lite krutt på de to minste primærlinjene, +5 V- og +3,3 V-linjen. 20 A på +5 V-linjen og en samlet utgangseffekt på 150 Watt kan bli i det minste laget. Vi vil samtidig ikke konkludere med noe akkurat her. Linjen brukes riktig nok lite, men dette er litt i underkant av hva vi ville se.

Videre kan vi si at linjen har to +12 V-linjen, hvor du til sammen kan hente ut en god porsjon av det strømforsyningen kan tilby. Cougar har også sikret seg en bronsesertifisering fra 80Pluss-direktivet. Samtidig lover de også et effektivitetsnivå på opp til så mye som 89 %.

Kontaktsortimentet vil vi betegne som helt greit. PCIe-kontaktene er på plass, to av hver type. Når det kommer til de periferiske 4-pins- og SATA-kontaktene så er det seks av hver type. Av de resterende kontaktene, finner vi én av hver.

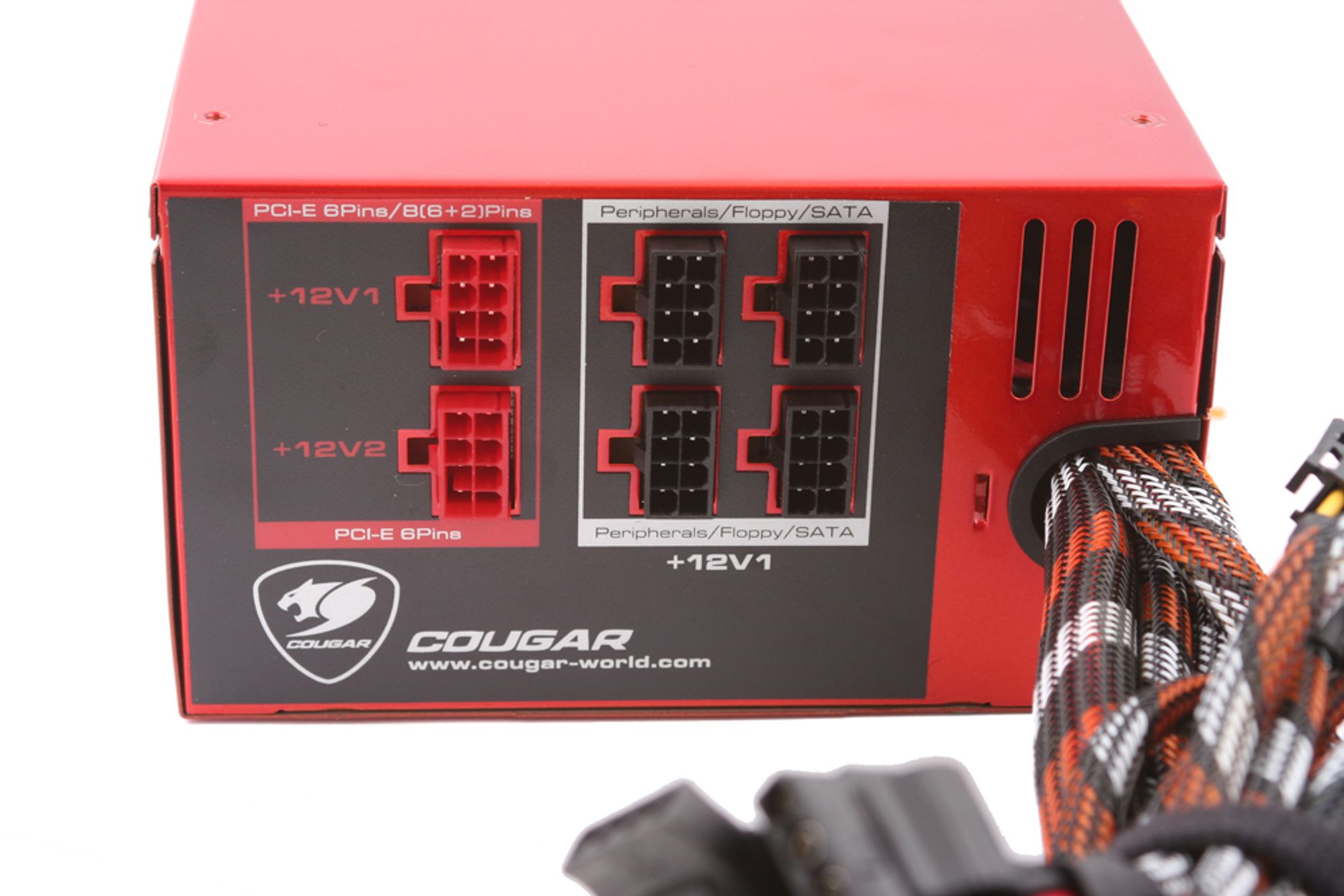

Strømforsyningen er modulær, men det er ganske mange kabler som sitter fastmontert. Vi snakker om en kabellengde med tre periferiske kontakter, en PCIe-kontakt og hovedkortkontaktene. Lengden er helt normal, verken kort eller lang. Lengden i mellom kontaktene er også helt normal, omtrent 15 centimeter.

En nærmere titt

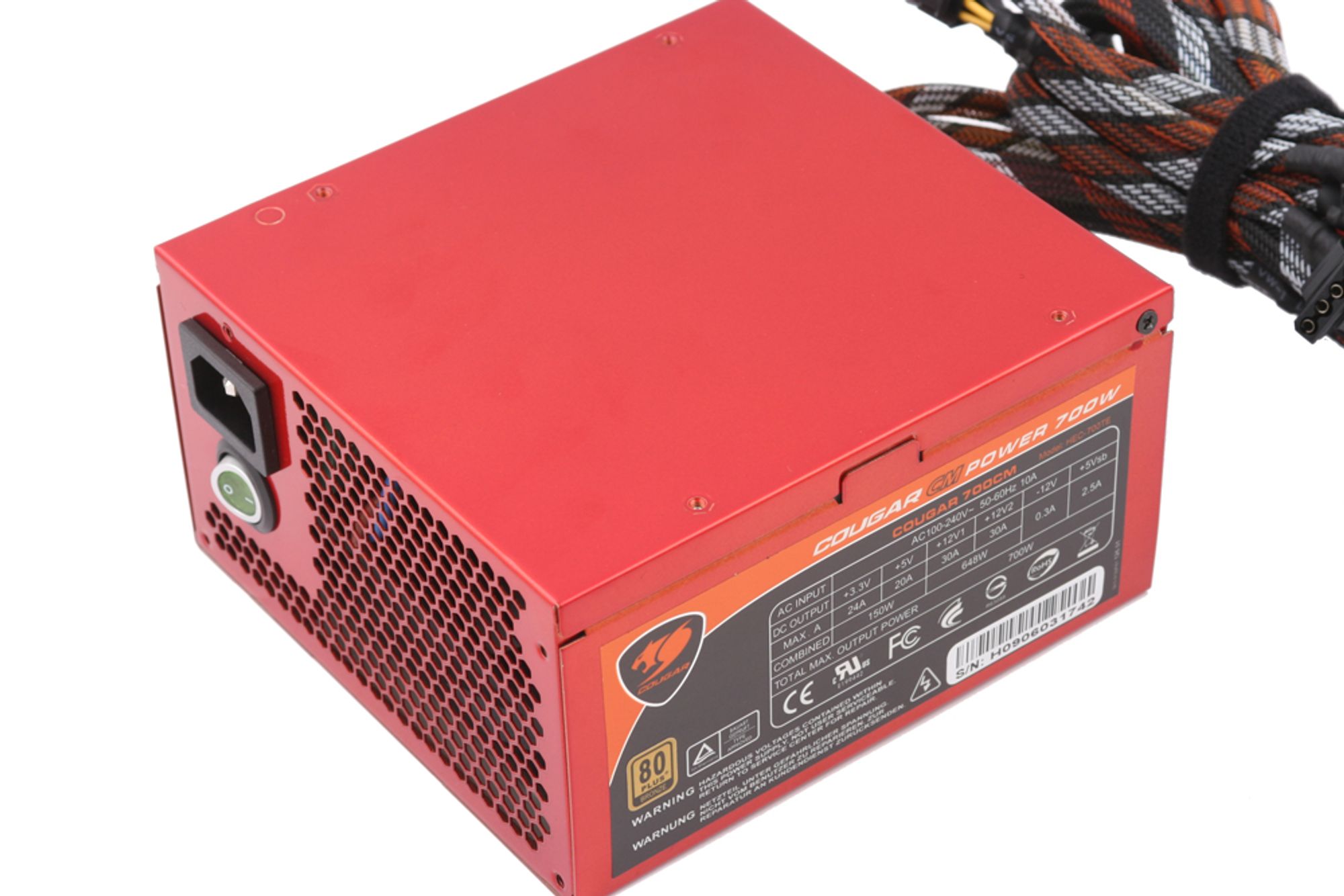

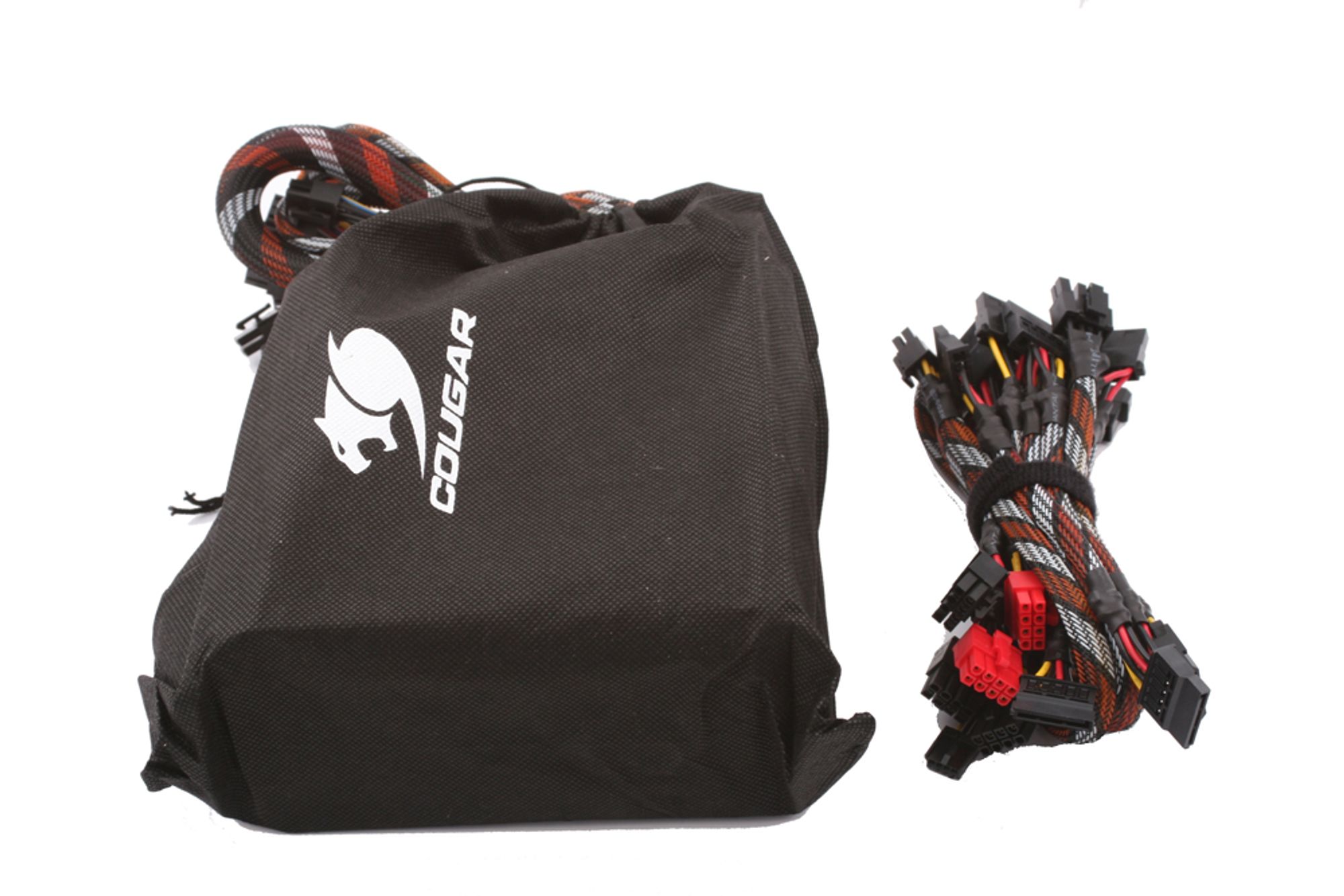

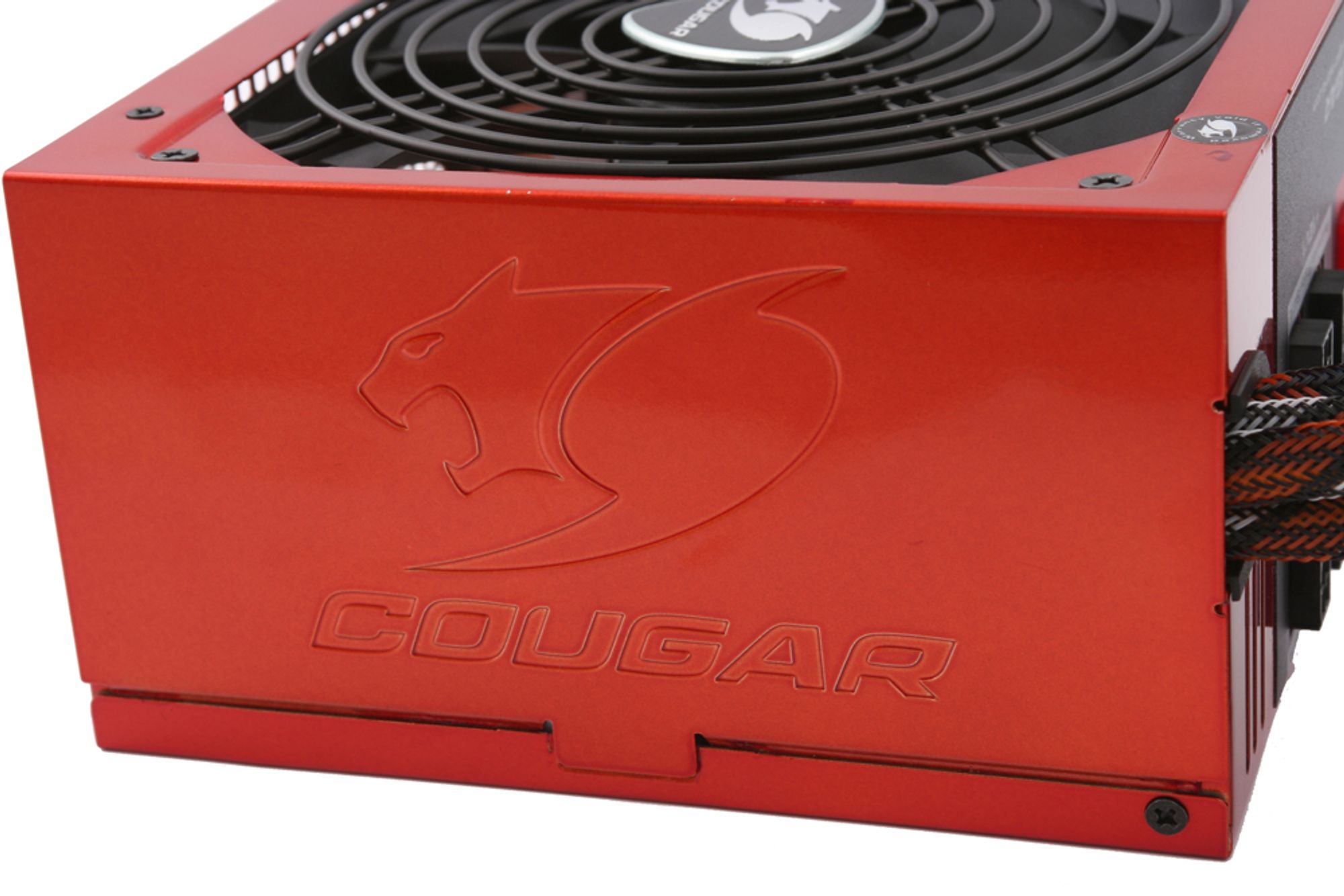

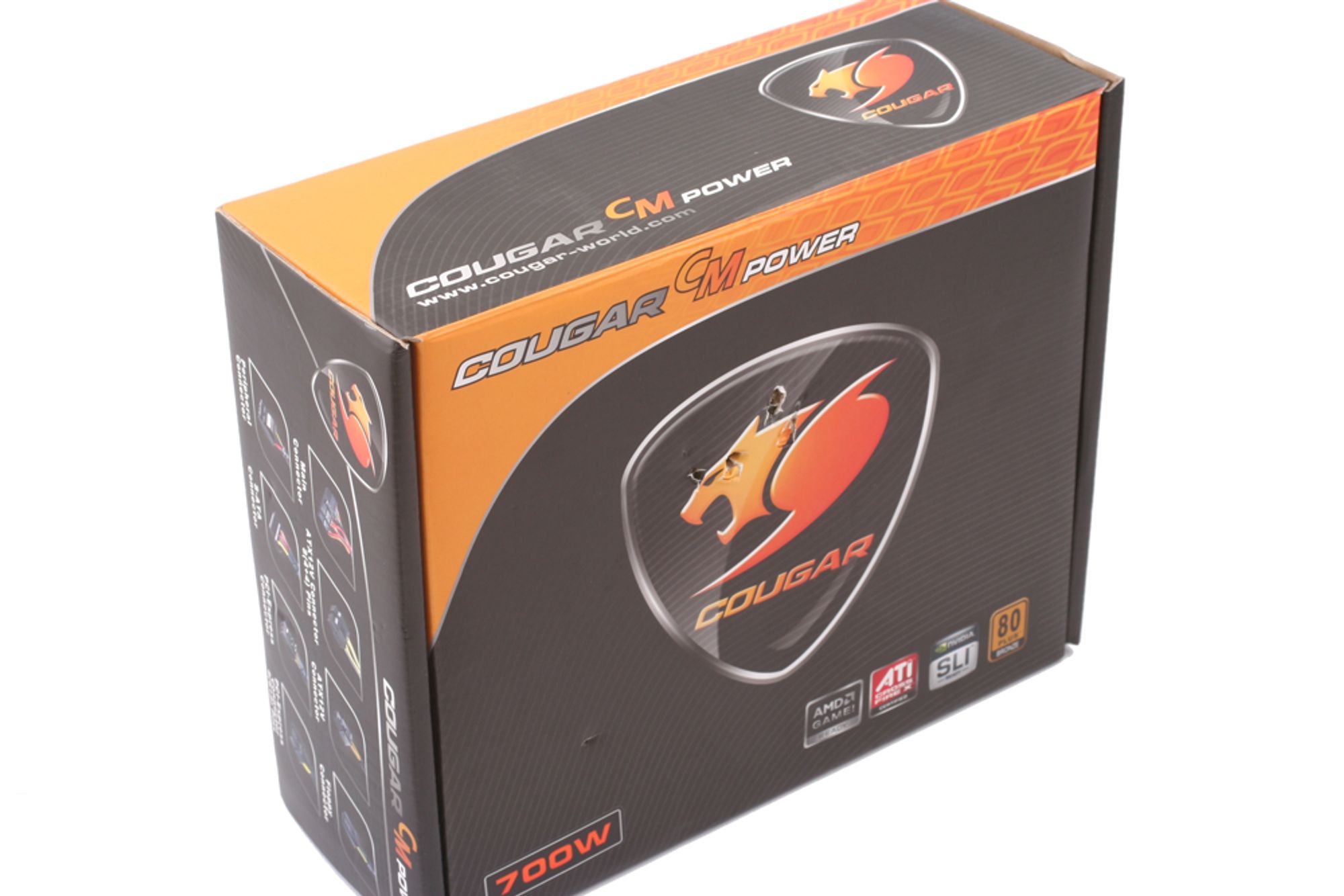

En solid pappeske med mer papp på innsiden beskytter strømforsyningen godt. De modulære kablene ligger i en egen liten papplomme, noe som beskytter strømforsyningen for småskader under transport. Selve strømforsyningen kommer i et lite nett slik dere kan se på bildene over. Den er lakkert i en kraftig form for oransje, med detaljer i sort og imitert krom.

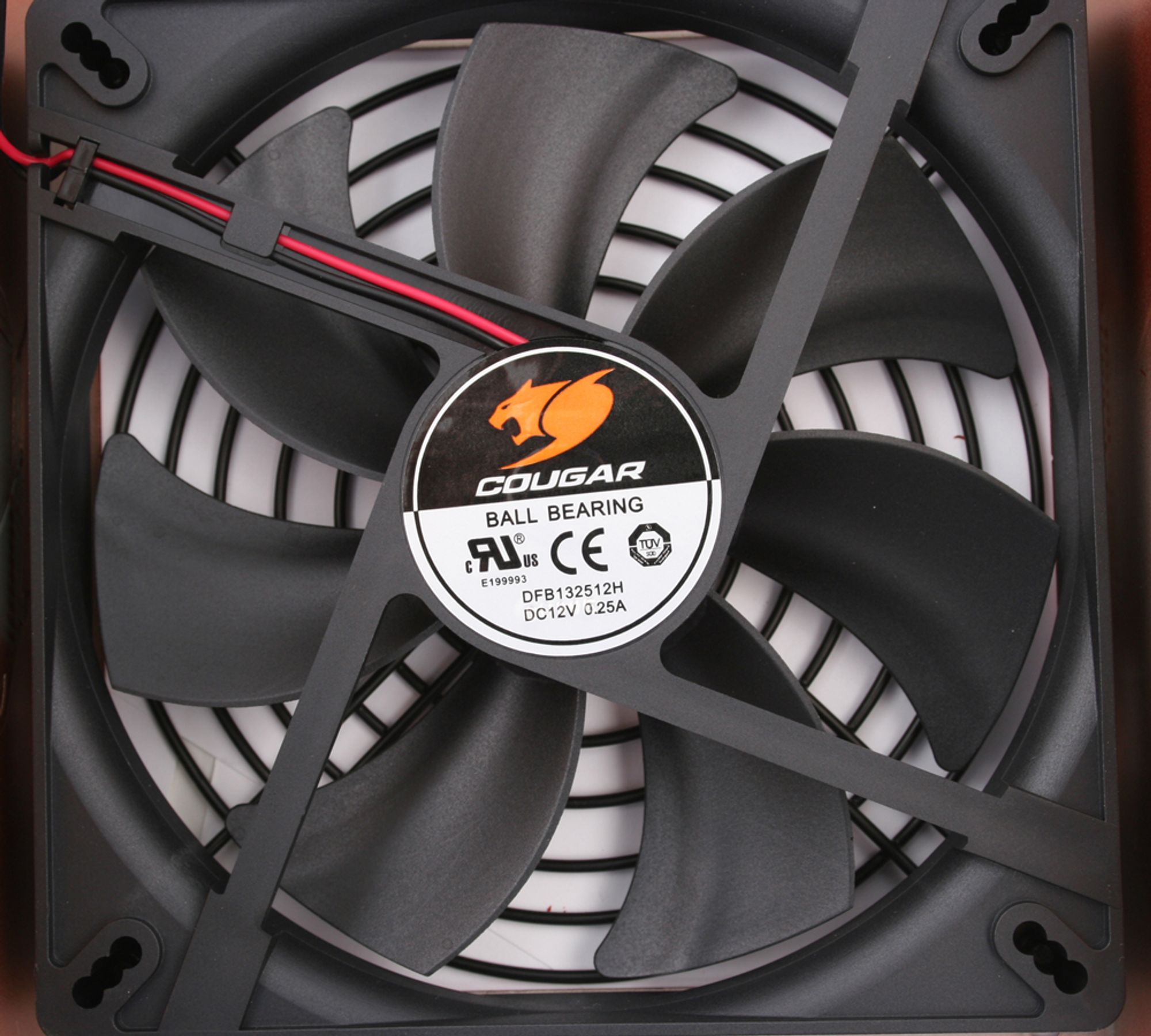

Viften er 14 centimeter bred. På motoren har Cougar satt på sitt eget klistremerke, men det betyr ikke alltid at det er de som har produsert viften. Uten at det betyr noen ting, vil vi også nevne at modellnummeret faktisk er det samme som en modell fra Yung Lin. Det er derimot ikke den samme viften, rett og slett fordi antallet blader er forskjellig.

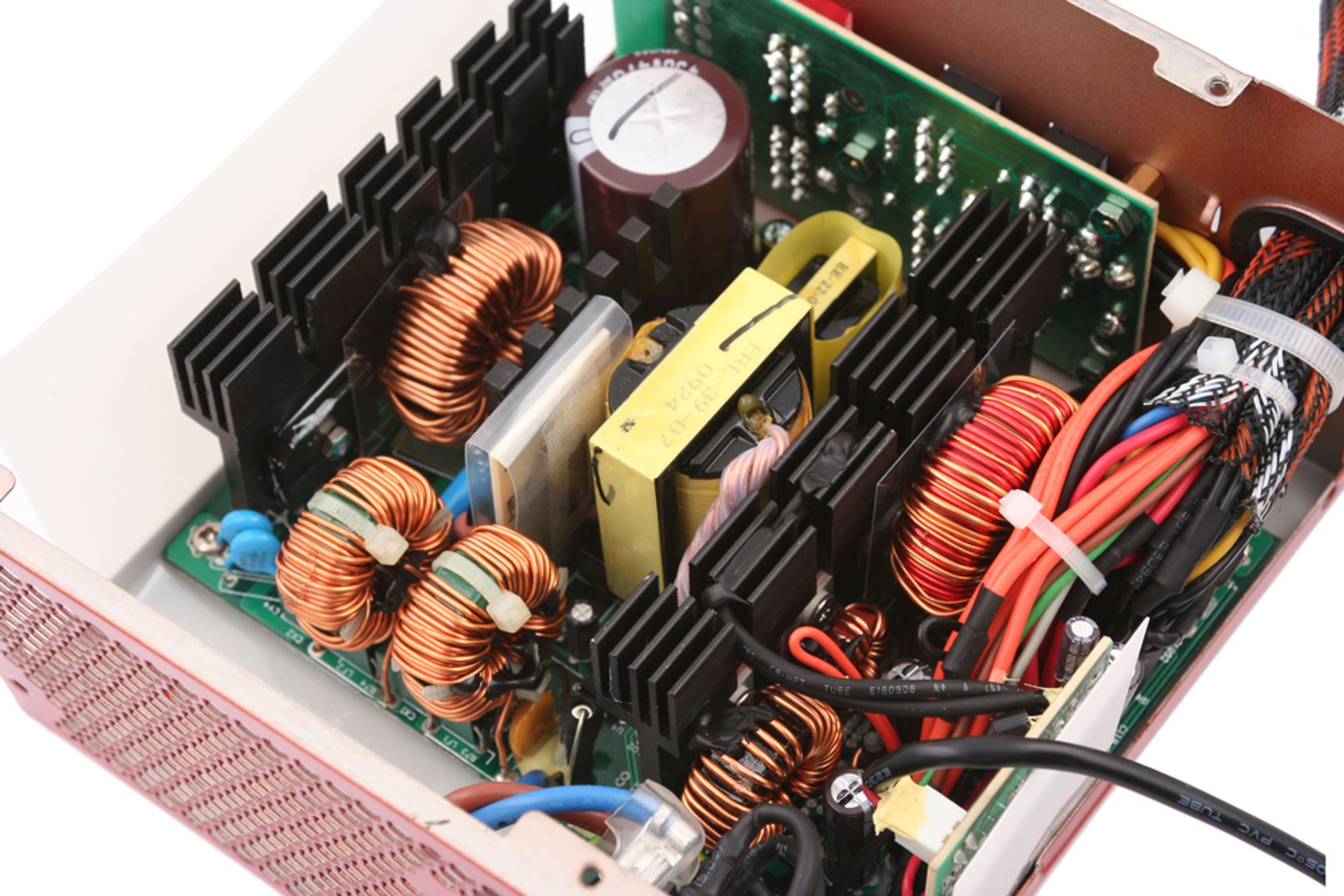

Vi fjerner topplokket, hele seks skruer må ut. En god mengde spoler dominerer innsiden, sammen med de sortlakkerte kjøleribbene av aluminium. I kjøleribben på sekundærsiden ser vi en sensor som er limt på plass. Denne går til det vertikale kretskortet som igjen kontrollerer viftehastigheten.

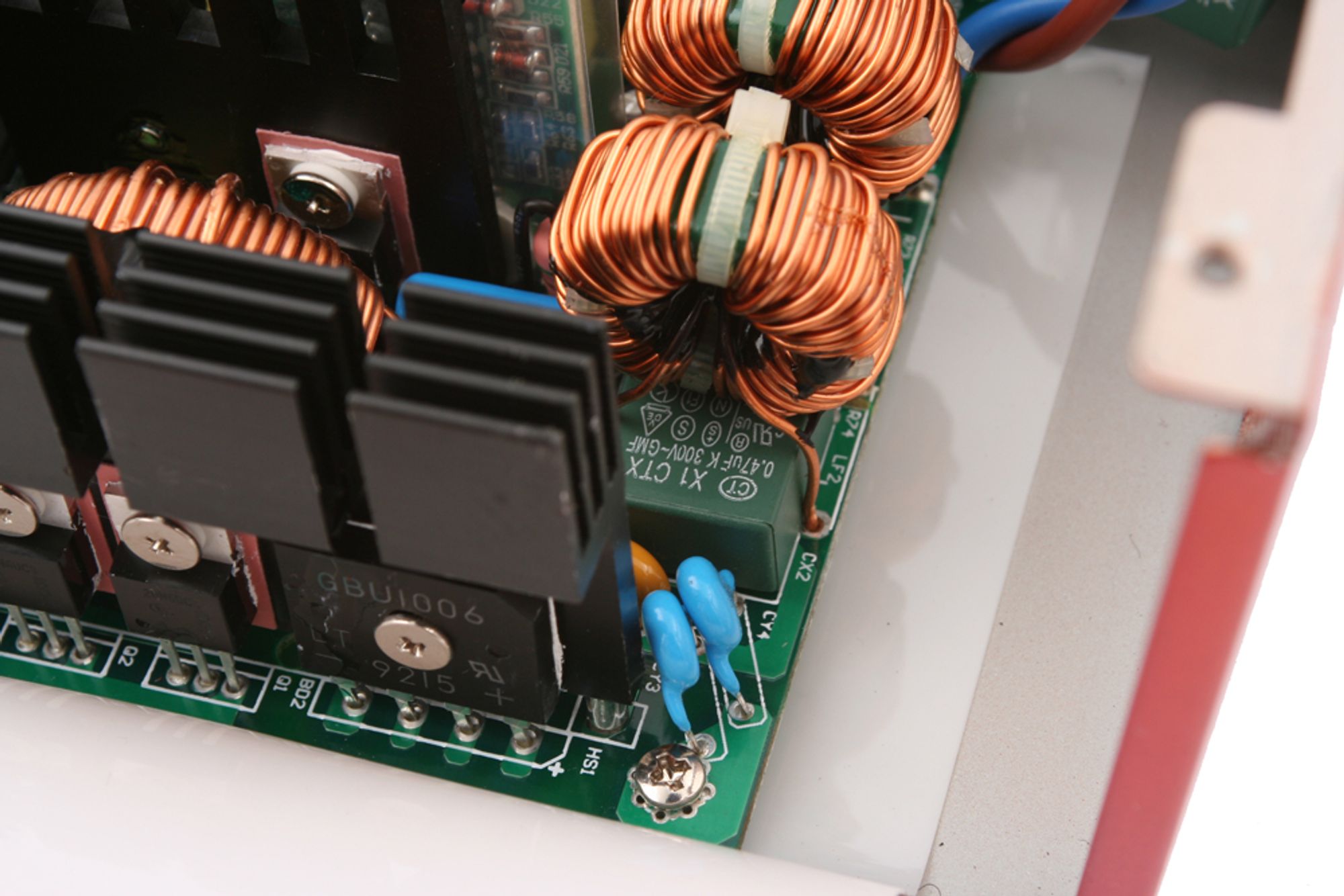

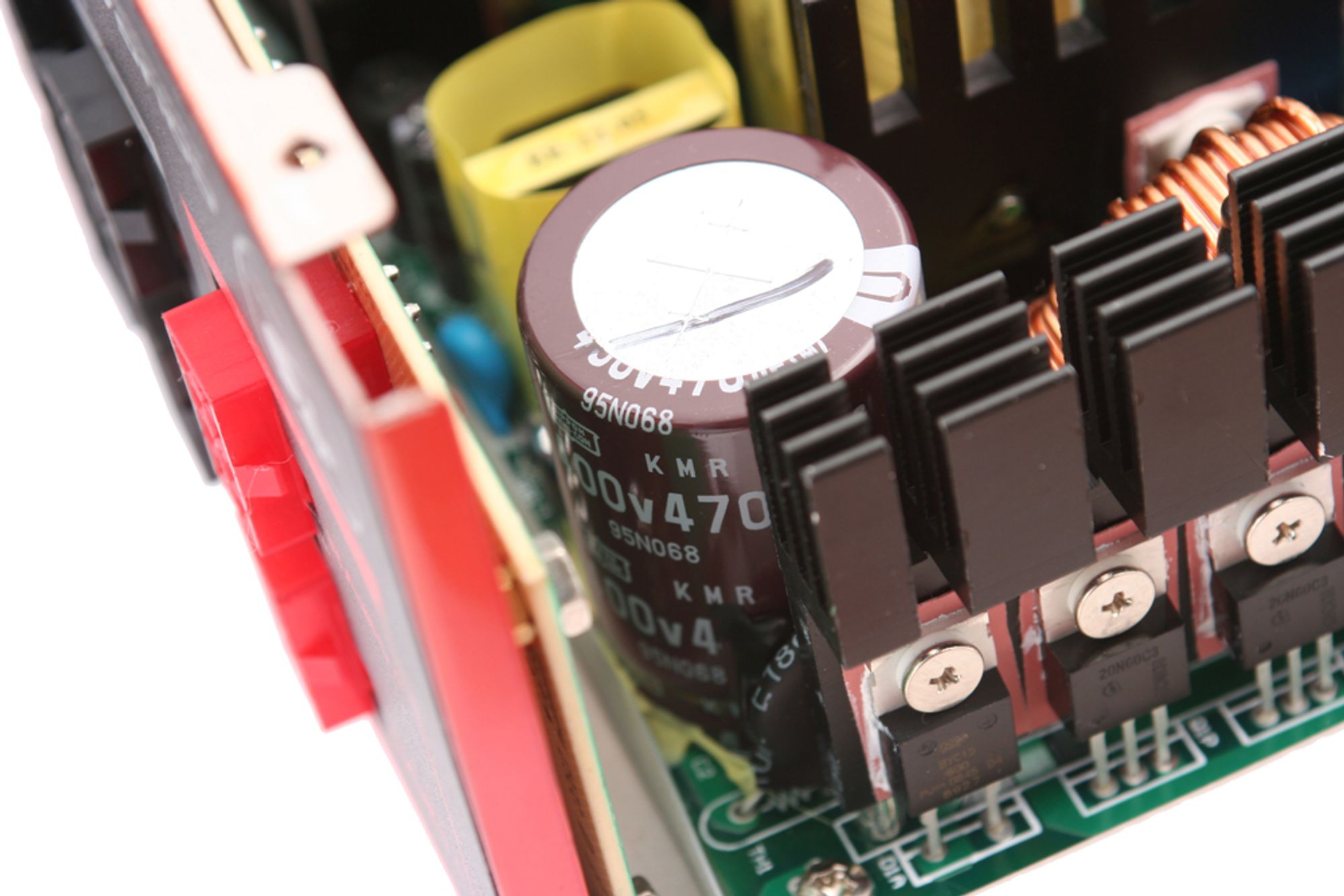

På primærsiden står det en stor og solid kondensator fra Nippon Cemi Con. Denne er på 470 uf, og fungerer på opp til 400 Volt. Det er også verd å trekke frem at filtreringen ser ut til å være meget god på både primær- og sekundærsiden.

Compucase, som står bak merket Cougar, stor bak flere merker som er såkalt "POD". Nøyaktig hvilken fabrikk som har produsert strømforsyningen vet vi ikke, det kan for all del være Cougar. UL-nummeret, E199442, peker til Compucase.

Side 3: Testresultater

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at vi har målt rippelen ved 200, 300, 400, 500 og 700 Watt.

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

Under støytestene har vi målt viftenes turtall, og gjenskapt belastningen i vårt testlab for støymålinger. Nytt fra og med denne testen er at mikrofonen er montert 30 cm over støykilden, ikke 60 cm som vi har gjort tidligere. Dette er gjort for at vi skal kunne tilby mer nøyaktige målinger. Bakgrunnsstøyen ble målt til 26,2 dBA

Spenninger

Selv om vi sjeldent trekker frem noe spesielt ved +12 V-linjene på strømforsyningene vi tester, rett og slett fordi de ofte er gode, vil vi gjøre det nå. +12 V-linjene holder seg meget godt, og ender opp kun 0,33 % fra der den hører hjemme.

De to andre primærlinjene står det derimot definitivt ikke like bra til med. +5 V-linjen starter 0,8 % under der den skal ligge, og faller ytterligere 3 % når belastningen øker. +3,3 V-linjen starter akkurat der vi vil ha den, men faller helt ned til 3,17 V.

	+12 V	+5 V	+ 3,3 V
200 W	0,25 %	-0,80 %	0,00 %
300 W	0,17 %	-1,60 %	-0,91 %
400 W	0,00 %	-2,80 %	-2,12 %
500 W	-0,17 %	-3,20 %	-3,03 %
MAKS	-0,33 %	-3,80 %	-3,94 %

Rippel

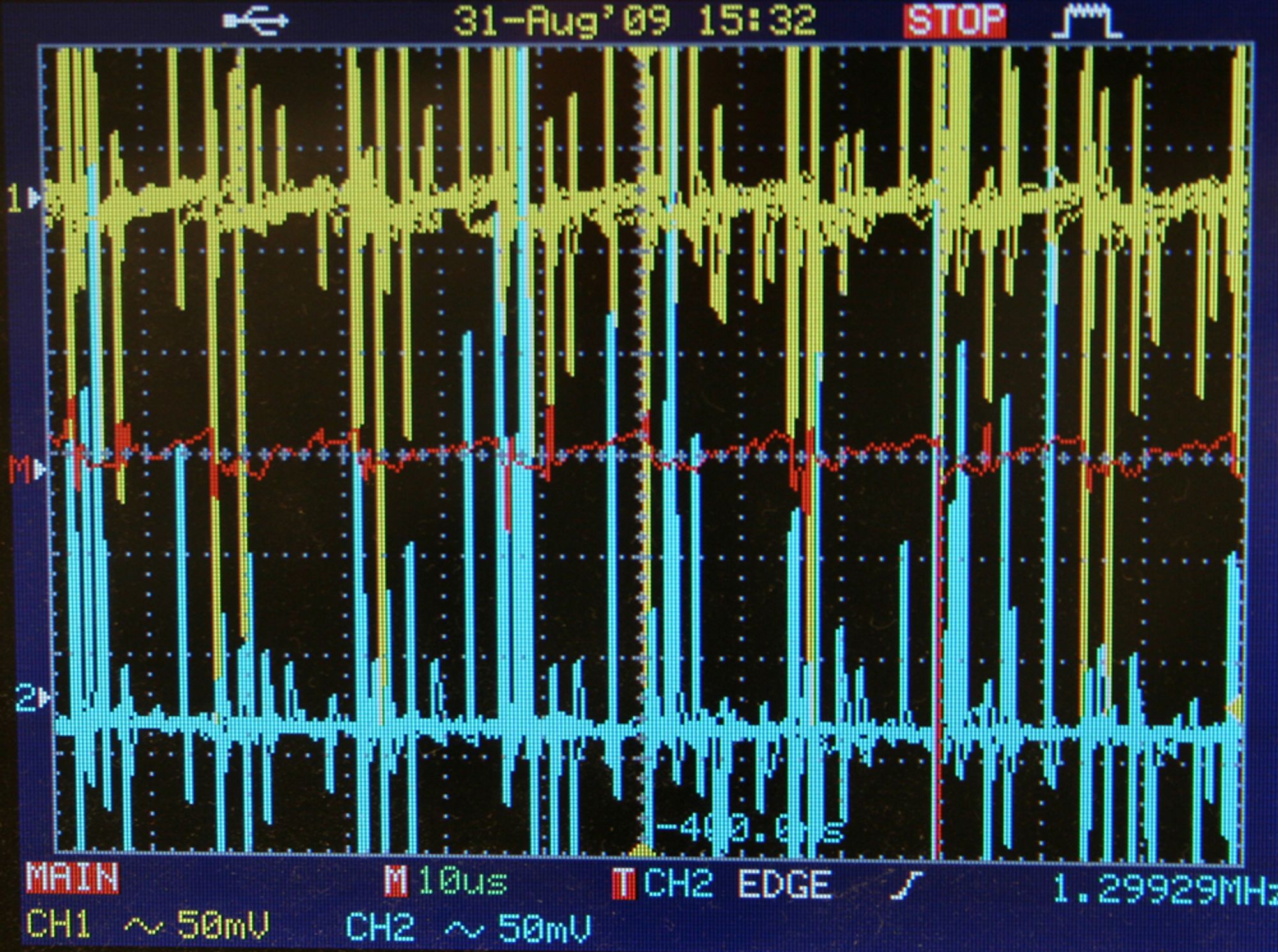

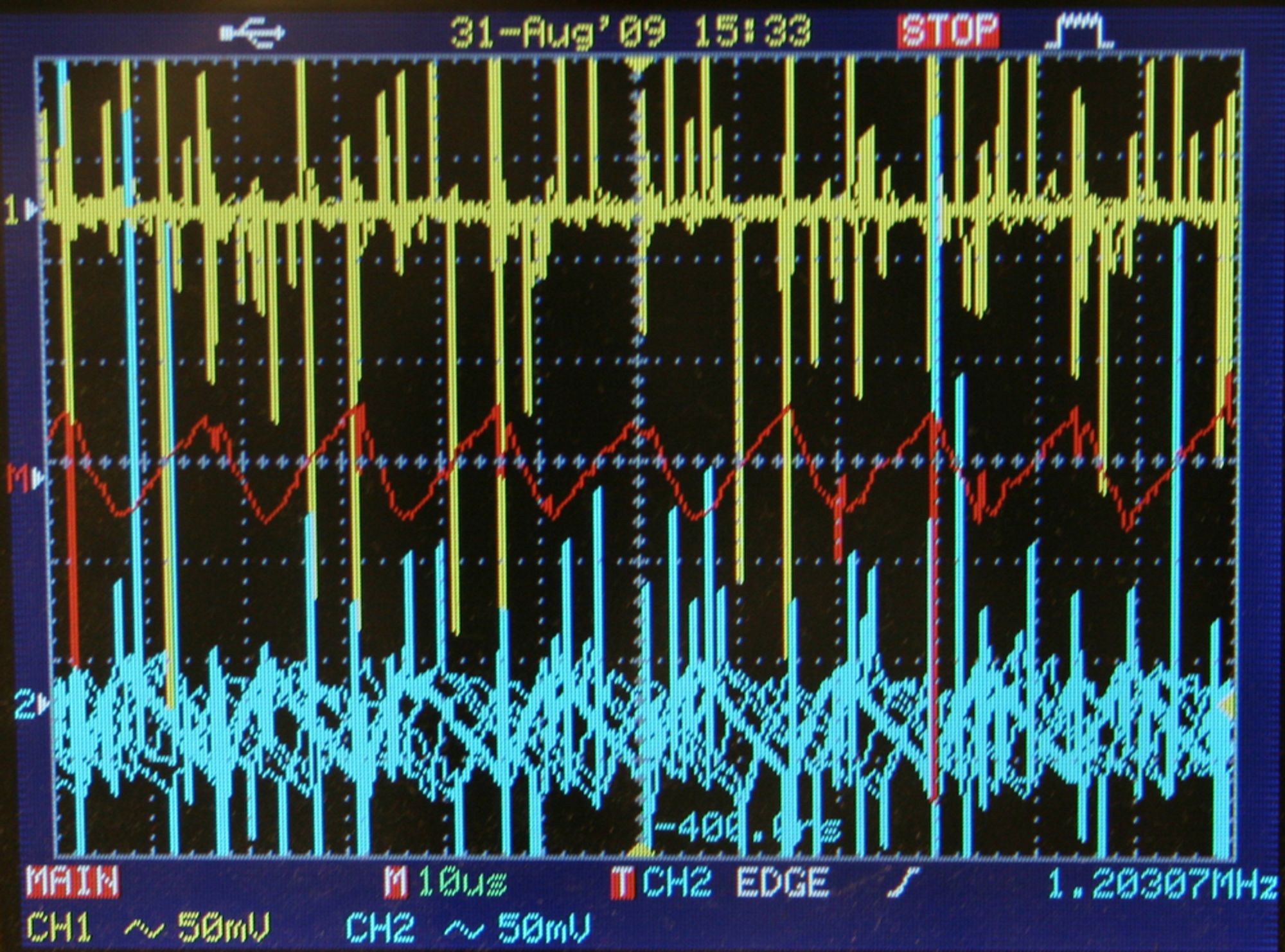

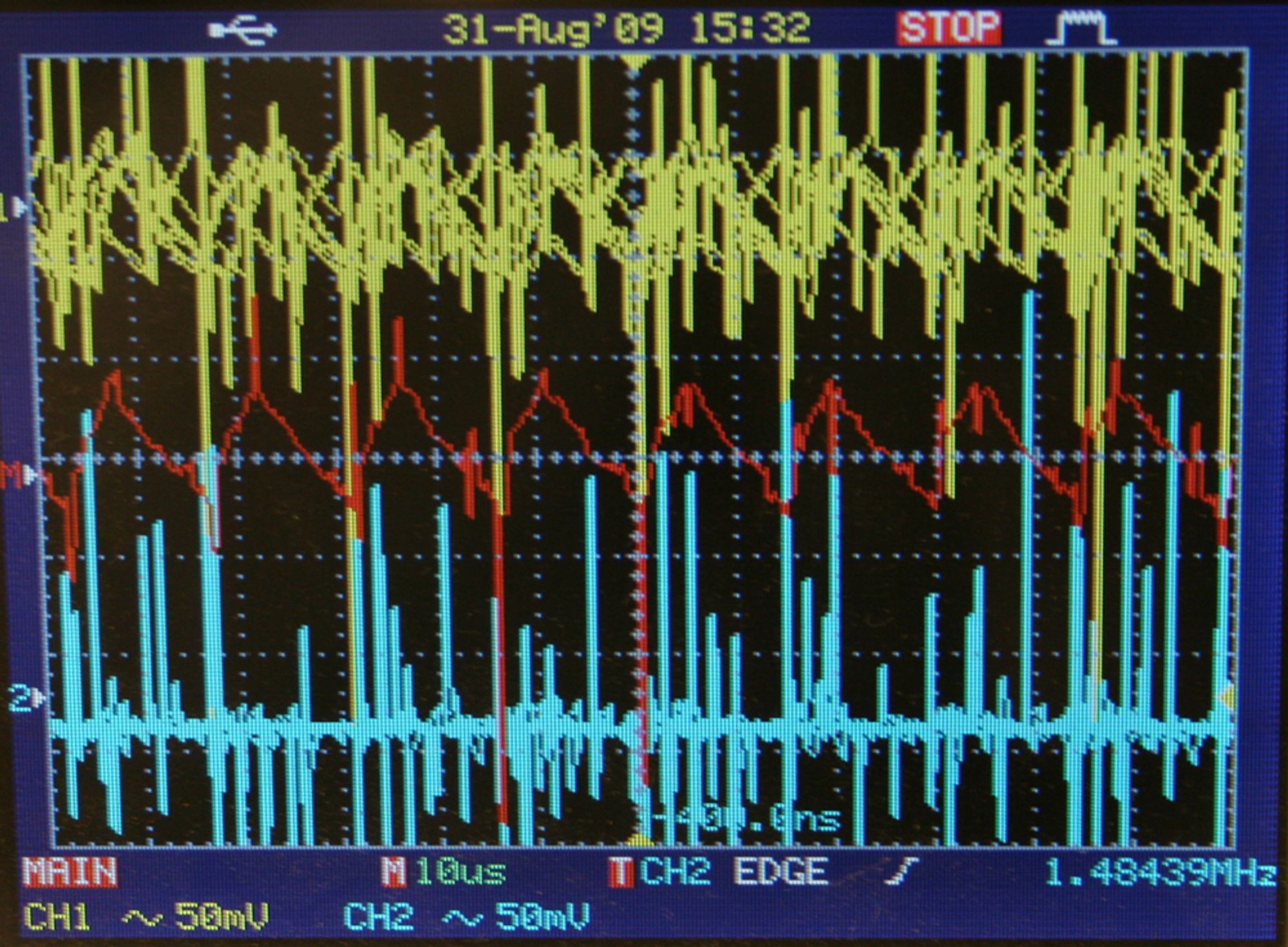

Når strømforsyningen hardkjøres på vår testbenk, har vi kontinuerlig oversikt over rippelverdiene. Det vi ser hele veien er at det fremstår mye støy på bildet. +12 V-linjene har på det meste en rippel på hele 80 mV.

+5 V- linjen klarer seg bedre, men resultatet her er ikke stort mer enn middels. 34 mV er akseptabelt, men det er fortsatt ikke spesielt godt. +3,3 V-linjen gjør det definitivt verst, 54 mV er langt mer enn vi ønsker å se. Det er faktisk mer enn hva ATX-standarden sier er den maksimale grensen. For begge de linjene vi omtaler i dette avsnittet ligger grensen på 50 mV.

Effektivitet

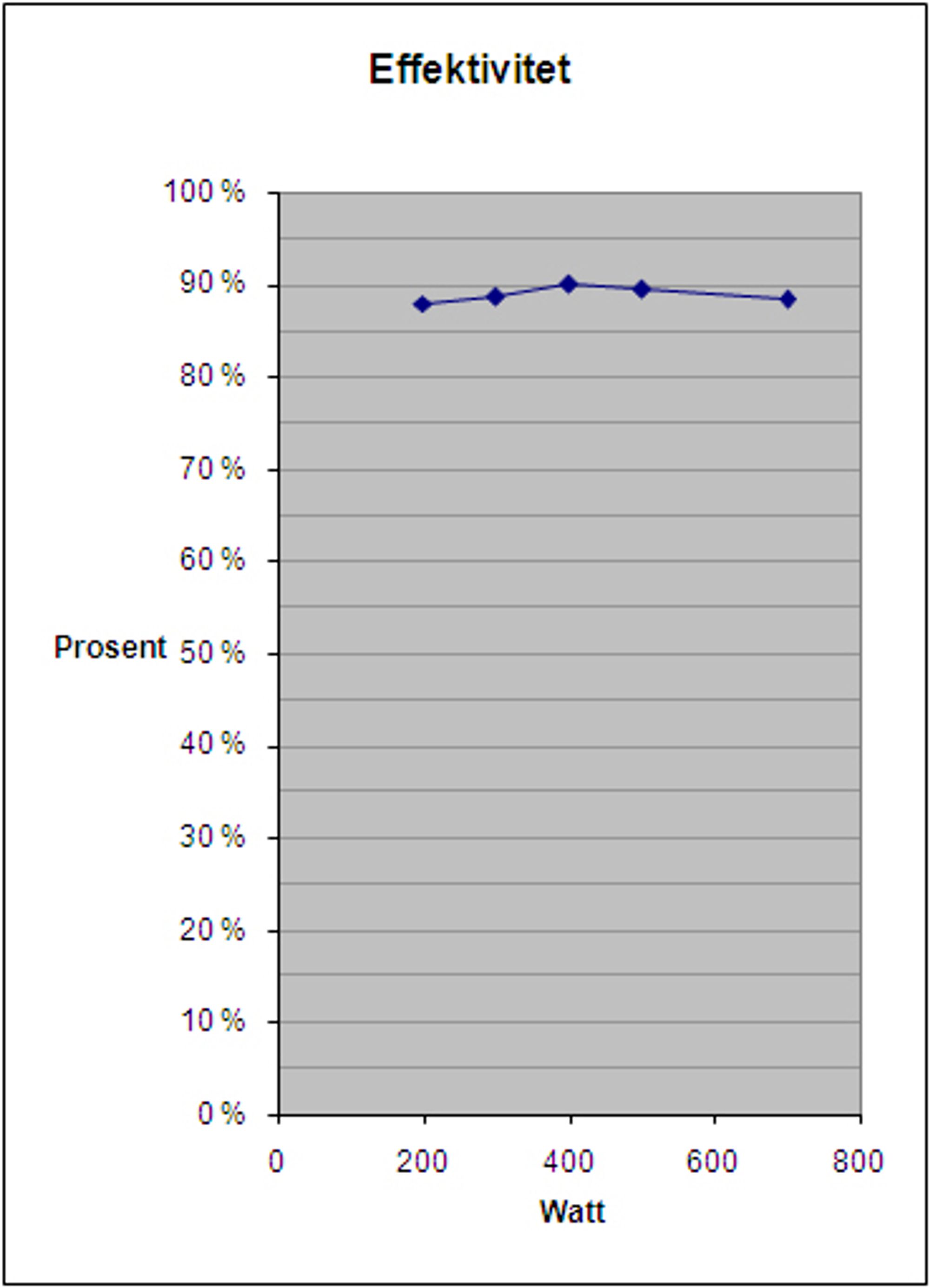

Cougar har gitt store løfter om energieffektivitet, hele 89 % på det meste. Dette løftet blir holdt, og på vårt 230 V-nett klarer strømforsyningen faktisk enda mer. CM 700W klarer faktisk å komme seg over den "magiske" grensen på 90 %, og ved 400 W måler vi en energieffektivitet på 90,1 %.

Støynivå

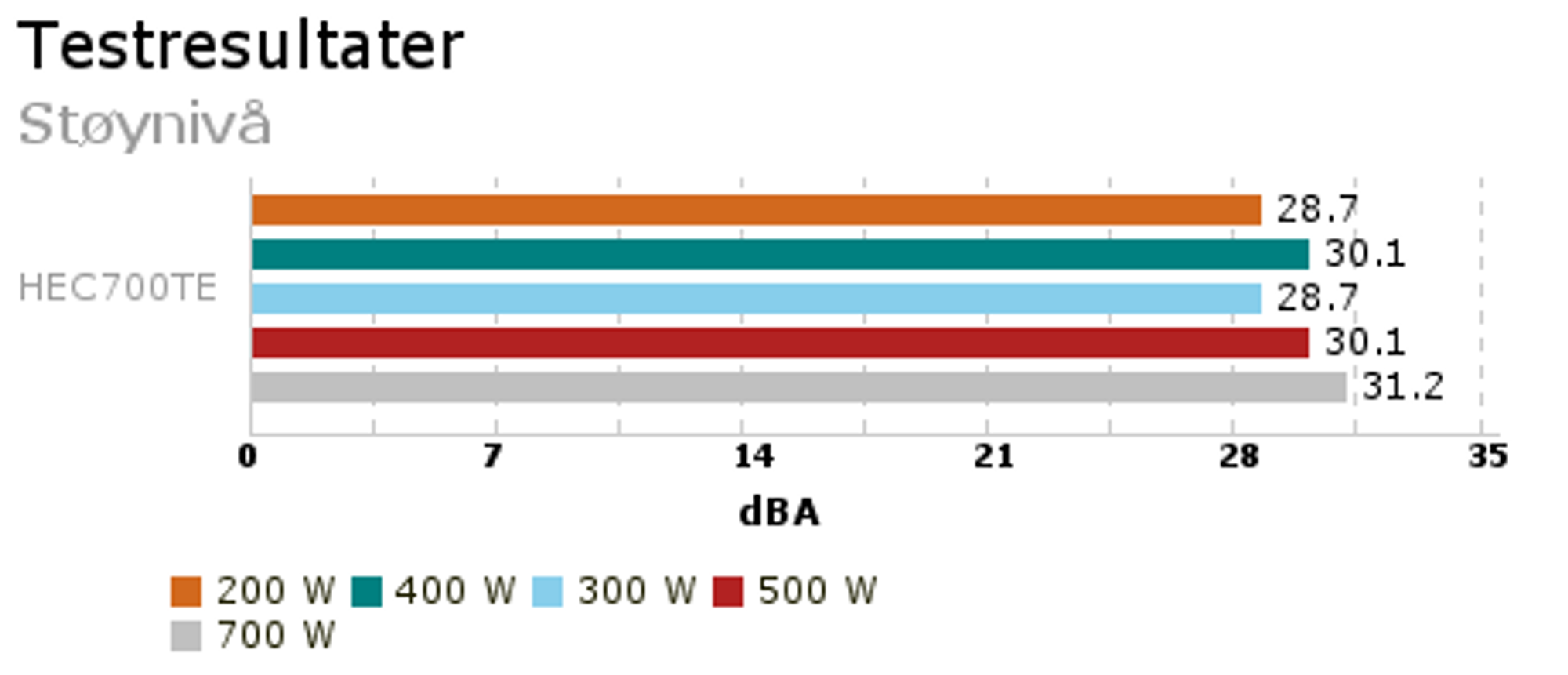

Strømforsyningen blir ikke varm, noe som står i samsvar med målingene vi nettopp omtalte, samt støymålingene. Viften spinner sakte, og vi opplever ikke under vår testperiode at den trekker mer enn 5 V. På det meste måler vi et støynivå på 31,2 dBA, noe som er knallgodt ved denne effekten.

Side 4: Konklusjon

Konklusjon

Med en ganske så heftig testrunde gjennomført, må vi si at vi ikke er helt fornøyd med det Cougar leverer. I likhet med hva vi sa da vi testet deres nyeste kabinett, vil nok denne strømforsyningen bare duge for mannen på gata. Støynivået er det eneste man i praksis opplever så lenge man ikke er blant entusiastene, og dette har Cougar holdt meget lavt. På en annen side, står det definitivt ikke bra til med spenningene, og så absolutt ikke rippelen.

+12 V-linjen klarer seg meget bra. +5 V-linjen derimot, ender opp 3,8 % fra der den hører hjemme. +3,3 V-linjen gjør det enda dårligere, og med en total belastning på 700 W ender denne linjen opp 3,94 % fra der den bør ligge.

Når vi skal måle rippelen går det ikke bedre. Generelt sett er det mye støy på samtlige linjer. +12 V-linjene har på det meste en rippel på 80 mV. +5 V-linjen holder seg til 34 mV, mens +3,3 V-linjen svaier med opptil 54 mV. Sistnevnte er definitivt ikke bra.

Effektivitetsnivået er på topp, og strømforsyningen beveger seg over den "magiske" grensen på 90 %. Teoretisk vil nivået ligge høyere ett sted i mellom våre målinger. Med et slikt effektivitetsnivå er grunnlaget bedre for et lavt støynivå. Støynivået er faktisk lavt, på det meste ligger det ikke høyere enn 31,2 dBA ved våre målinger.

Cougar CM 700W koster ikke mer enn omtrent 800 kroner om den kommer til salg i dette landet. Prisen er dermed helt grei for en 700 Watter, men resultatene vi har sett sier at du ikke får unik kvalitet for pengene. På en annen side vil kanskje de miljø- og støybeviste se bort i fra ulempene.

+ God +12 V-linje
+ Lavt støynivå
+ God energieffektivitet
+ Modulær

- DÃ¥rlig +5 V- og +3,3 V-linje
- Urovekkende høy +5 V-rippel
- Generell høy rippel
