Side 1: Introduksjon

Corsairs TX-serie med strømforsyninger var den andre rekken som ble lansert, rett etter den fortsatt populære HX-serien. Strømforsyningene er rettet mot entusiastene, samtidig som kostnadene skal holdes nede. En av konsekvensene ved lave kostnader er at TX-serien konsekvent kommer uten modulære kabler.

Det Corsair i disse dager har gjort, er Ã¥ slenge pÃ¥ et par ekstra enheter i TX-serien. I tradisjon tro tar vi en titt, og denne gangen er det en ganske sÃ¥ økonomisk 950 Watter som stÃ¥r klar foran vÃ¥r nÃ¥deløse testbenk – en testbenk som faktisk har drept før.

TX950W er det fulle navnet. Denne gangen ser vi nok en gang at Corsair vier til kvalitetskomponenter, og en energieffektivitet som tilfredsstiller 80 Plus Bronse-sertifisering. Det er snakk om enkeltlinje oppsett for +12 V-linjen, og samtlige linjer skal holde ut ved en temperatur pÃ¥ hele 50° C. Vi tar en skikkelig kikk!

Takk til Corsair som sendte strømforsyningen til test.

Side 2: Spesifikasjoner

Spesifikasjoner

Corsair TX750W

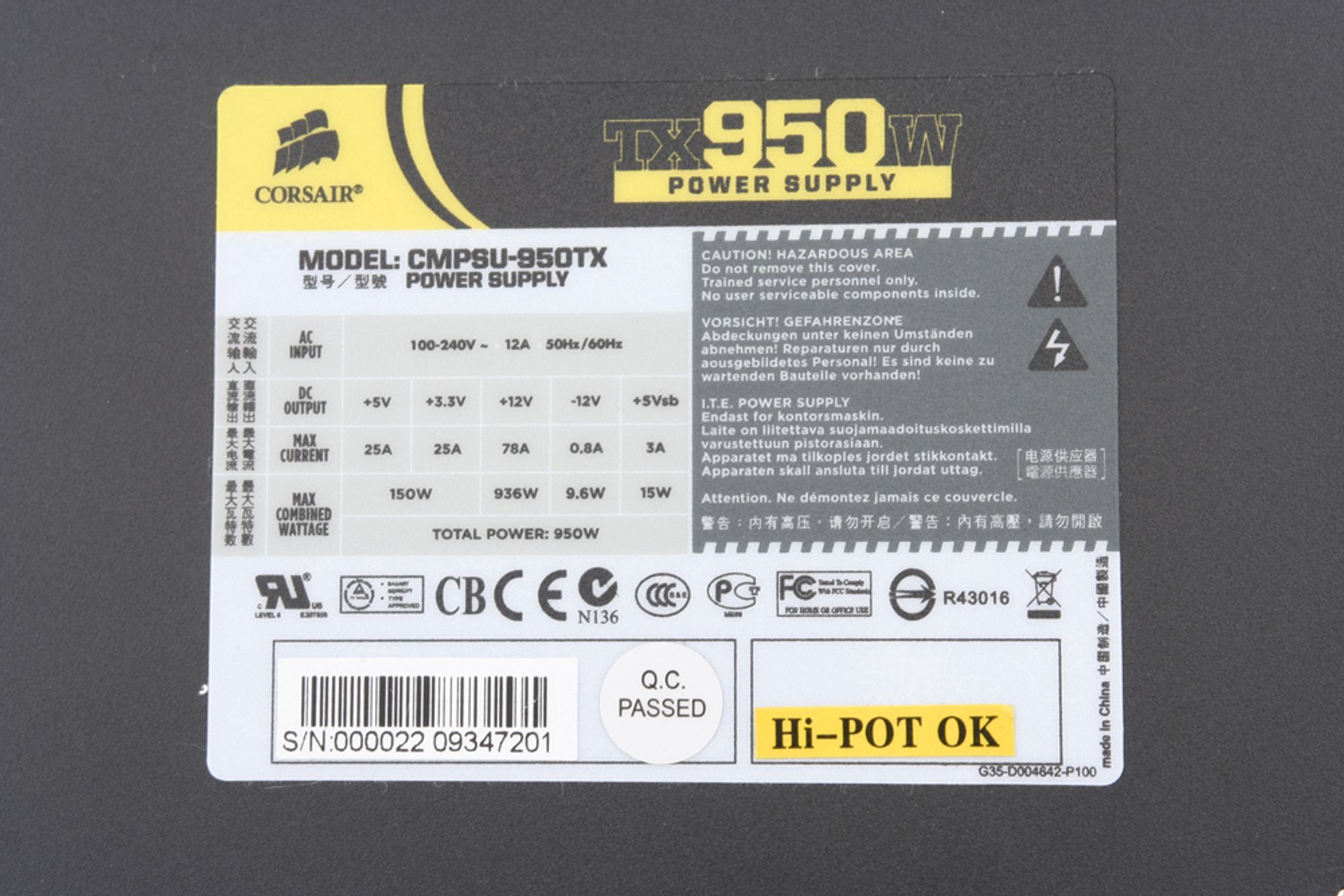

Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 180 mm

DC ut

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	25 A	25 A	78 A	-	-	-	0,8 A	3 A
Totalt Effekt Ut	150 W		936 W				9,6 W	15 W
	950 W



Nok en spesifikasjonstabell fra Corsair er n̴ listet opp Рdet har blitt et par slike de siste ̴rene. Igjen er det kun snakk om en enkel +12 V-linje som i seg vil tilby deg det meste som finnes av effekt.

Også er det de to mindre karene, +5 V- og +3,3 V-linjene. I seg selv er det greit med effekt her, men at du bare kan få 150 Watt ut på en strømforsyning som totalt ligger på 950 Watt er litt underlig. Du bruker riktignok ikke mye av disse linjene, men litt mer kraft hadde overhode ikke gjort noen ting.

Strømforsyningen kommer med et hav av kontakter, noe man skal forvente av en strømforsyning i denne effektklassen. Det er blant annet snakk om så mye som seks 6/8-pins PCIe-, 12 SATA- og 8 periferiske 4-pinskontakter. At du skal gå tom med det første tviler vi sterkt på. Hvis du av en eller annen grunn fortsatt trenger en floppy-kontakt, har Corsair lagt ved en adapter for dette.

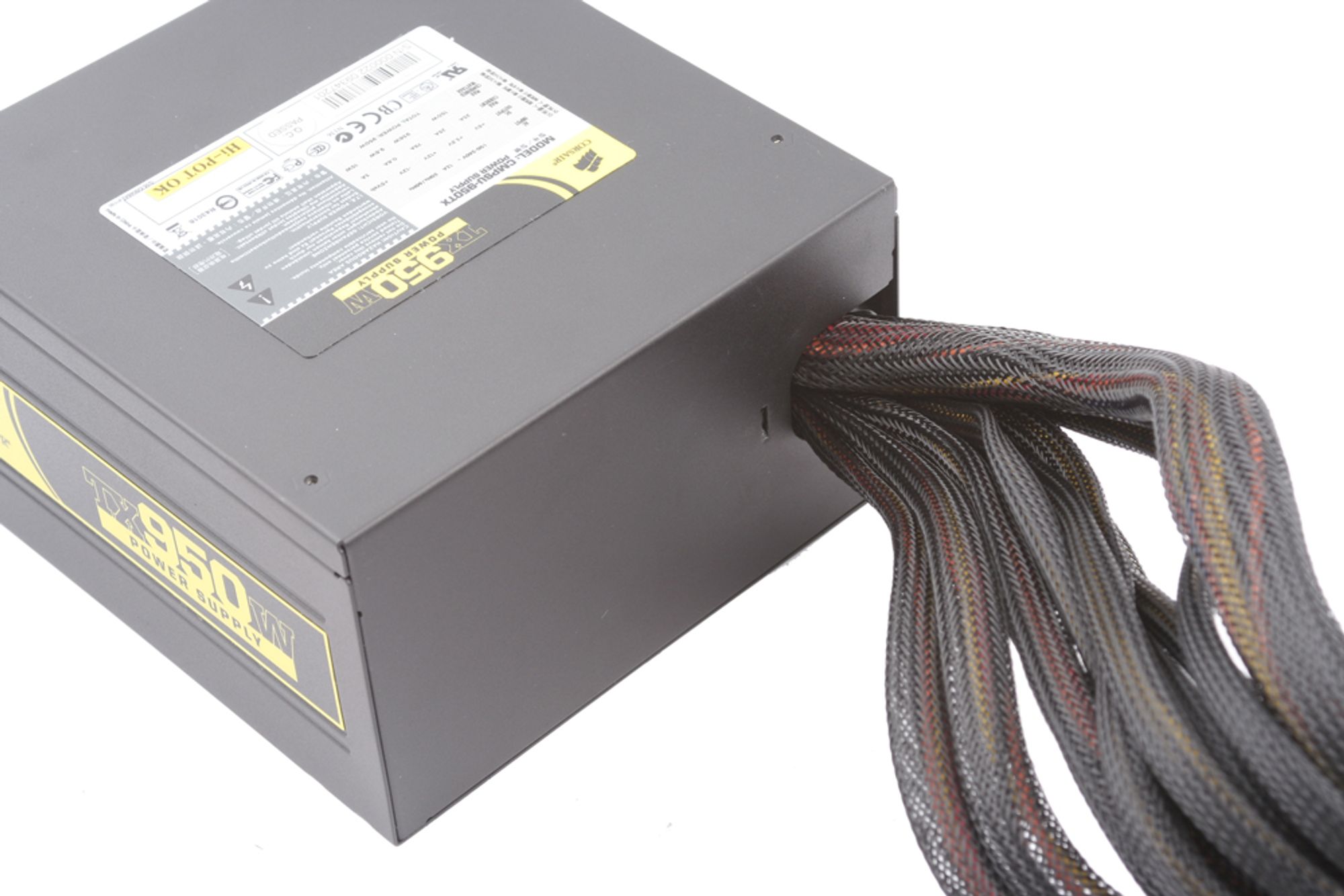

Strømforsyningen er ikke modulær, og de kablene som sitter på plass er både lange og solide. Da er det godt at Corsair har trukket alle sammen i solide kabelstrømper, hele veien. Disse sitter godt, og krympeslagene er limt godt fast.

En nærmere titt

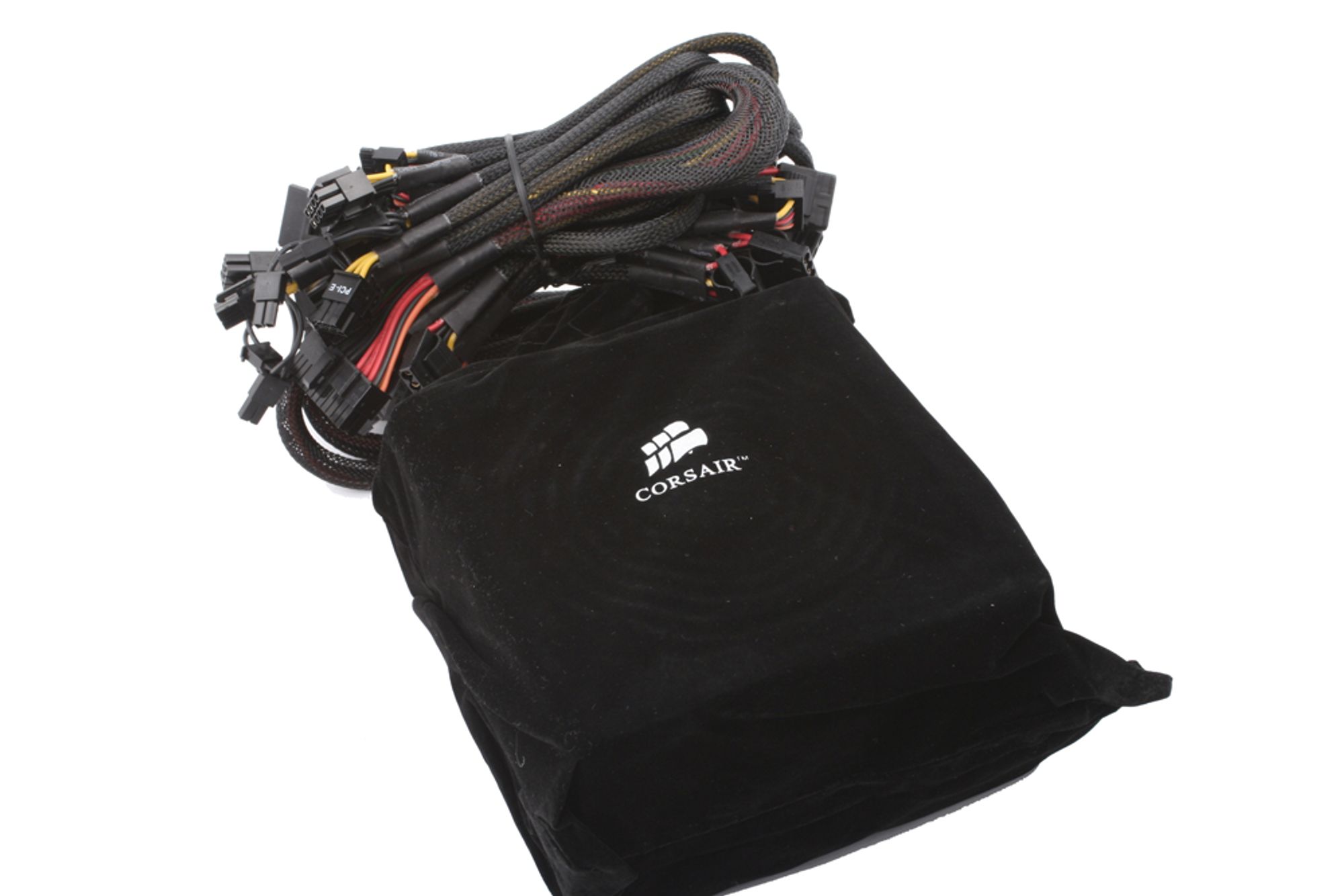

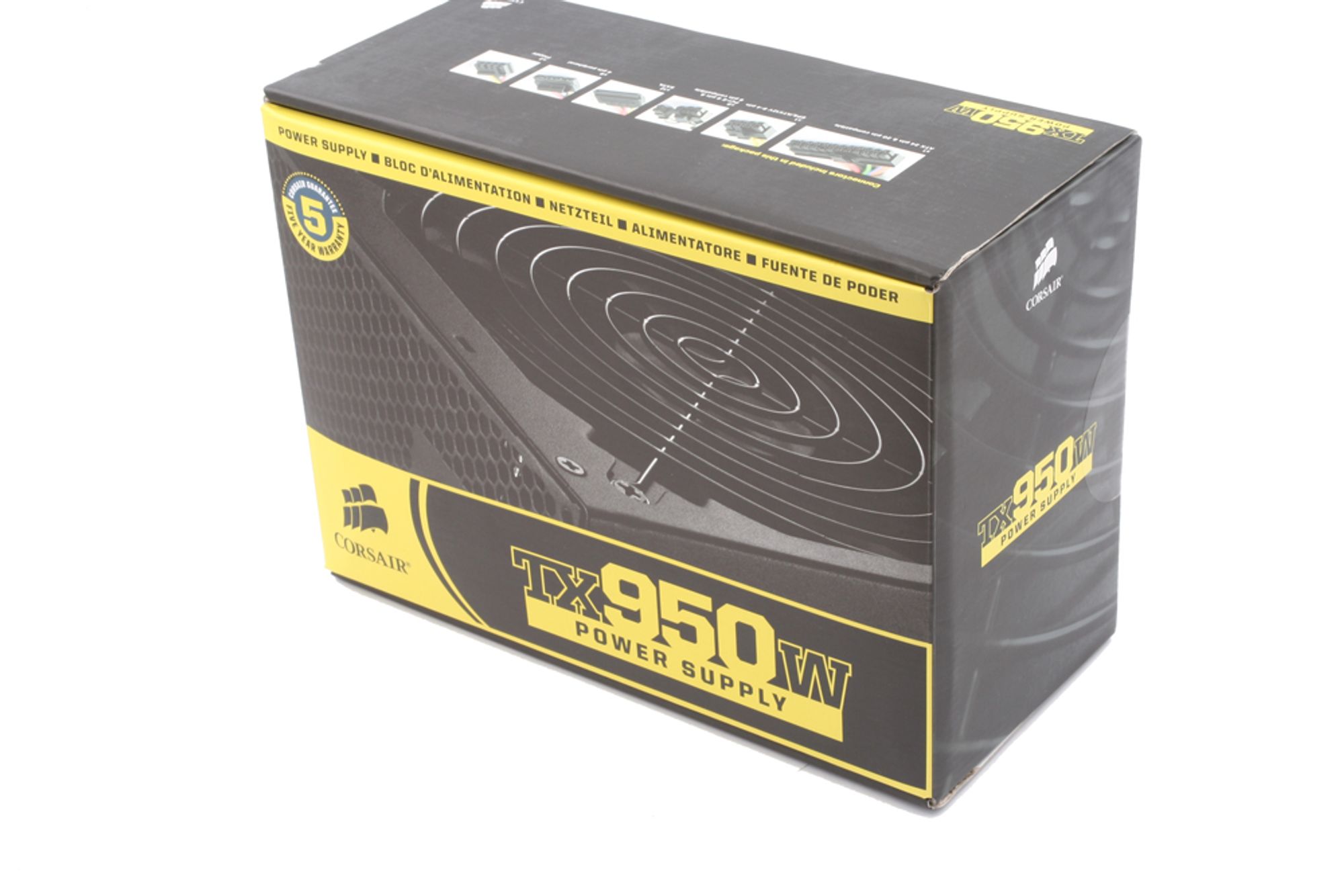

Verken strømforsyningen i seg selv eller pappesken har endret seg mye etter at Corsair lanserte sin første strømforsyning for mer enn 3 år siden. Ikke at det er noe galt med produktesken, den er meget solid og selve enheten er pakket inn i en pose av syntetisk skinn.

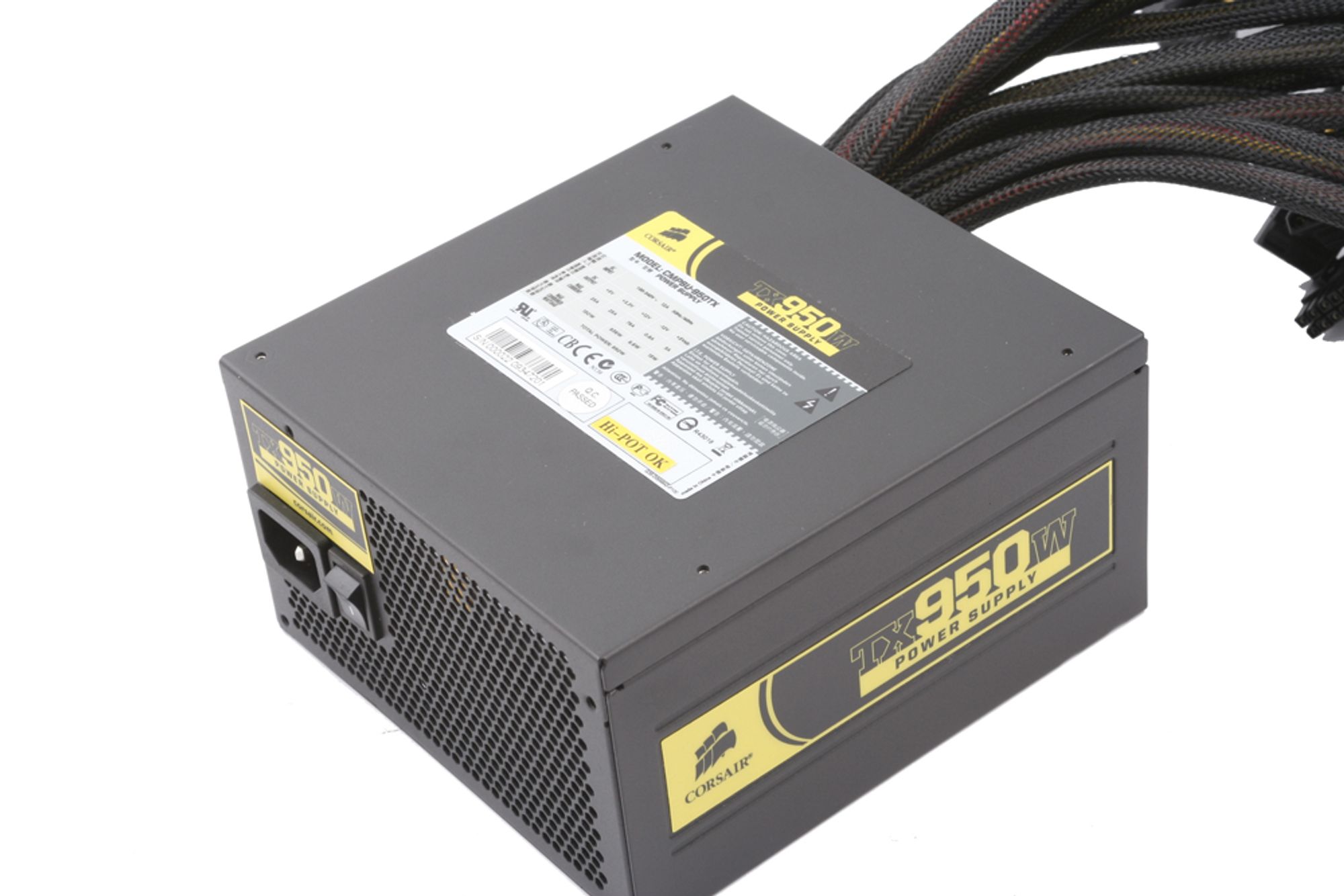

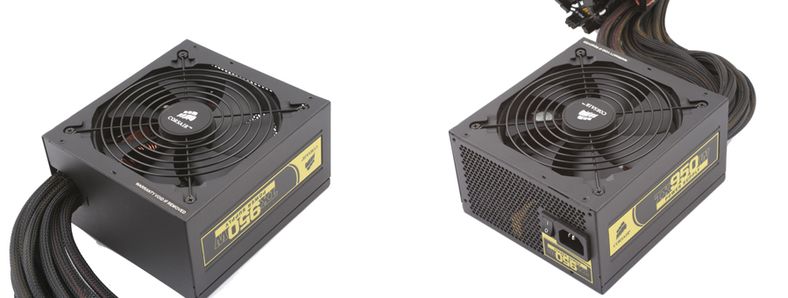

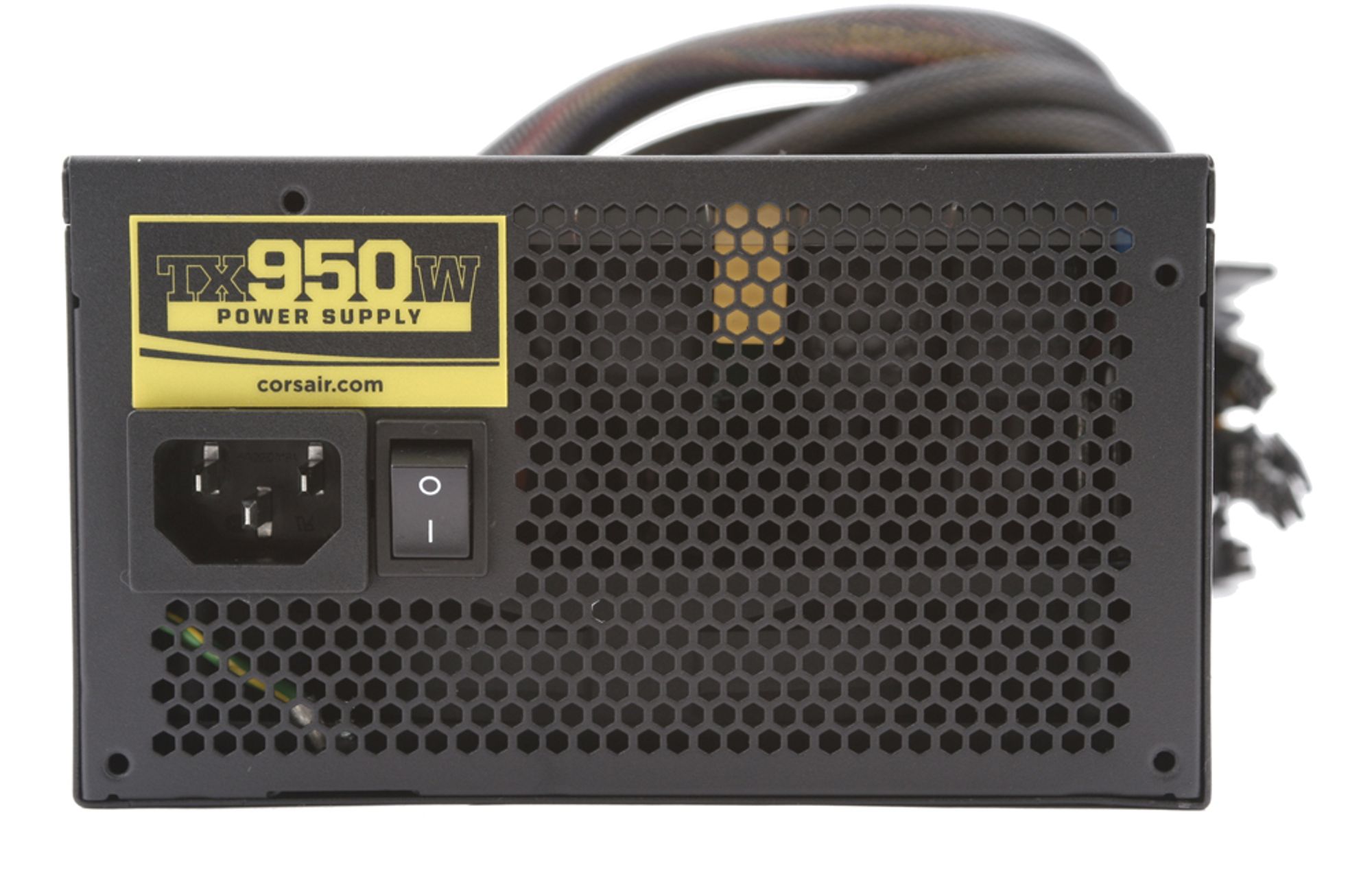

Selve strømforsyningen er lakkert i matt sort, med detaljer i gult. Slik vi nettopp nevnte er det ikke mye som har endret seg ved designet. Det er riktignok veldig godt, og gjerne bedre enn andre serier som har vaket på market i tre år. Samtidig hadde det ikke skadet med noe nytt.

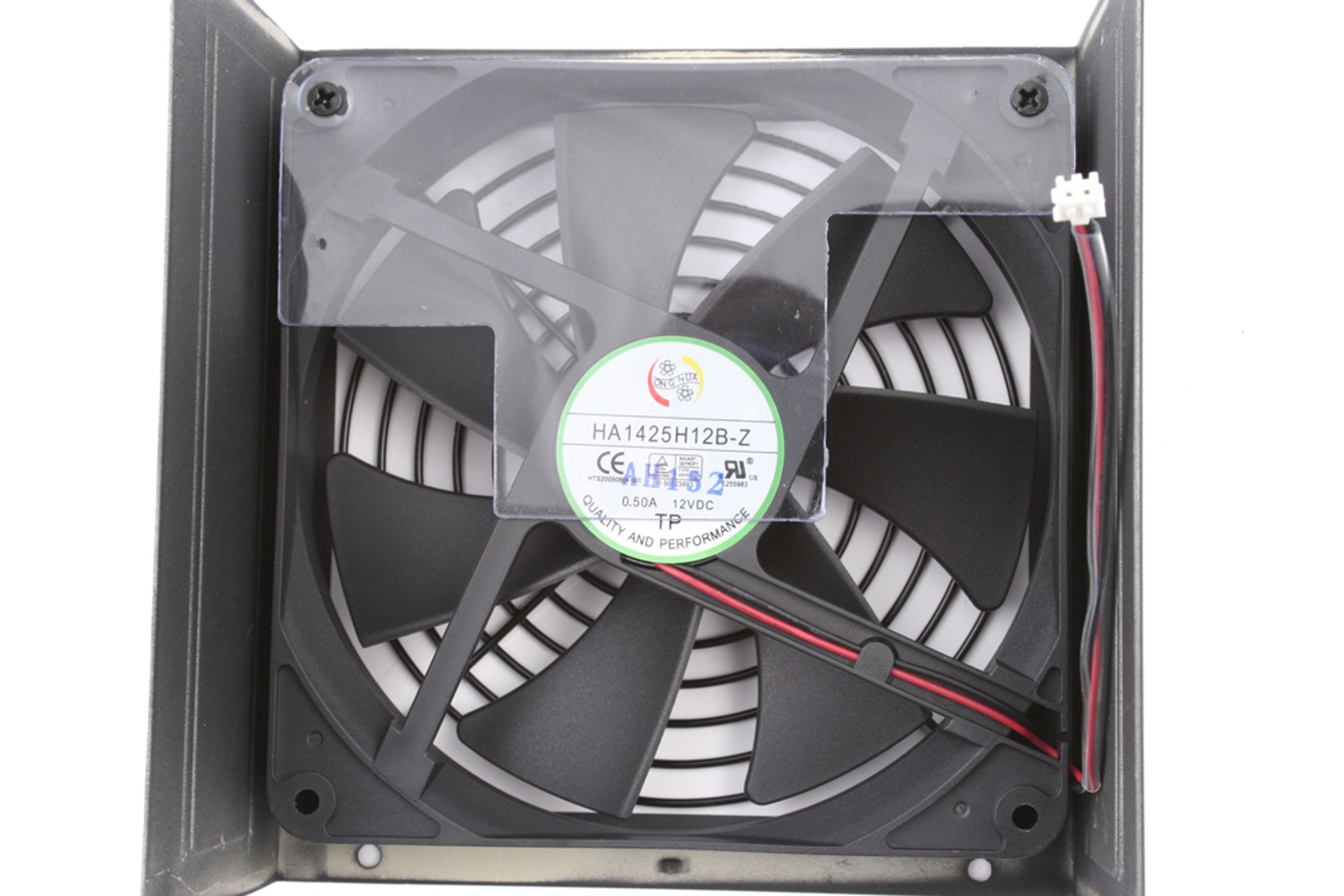

For første gang i en Corsair-strømforsyning møter vi på en vifte fra Ong Hua. Modellnummeret er HA1425H12B-Z, og den skal trekke 0,5 A når den blir matet 12 V. Vi har hittil ingen brede erfaringer med denne produsenten, så vi får la testresultatene du kan lese på neste side tale for støynivået. Ut i fra grafene Corsair viser til på sine nettsider virker det i det minste som en relativt stillegående sak, frem til strømforsyningen må jobbe virkelig hardt.

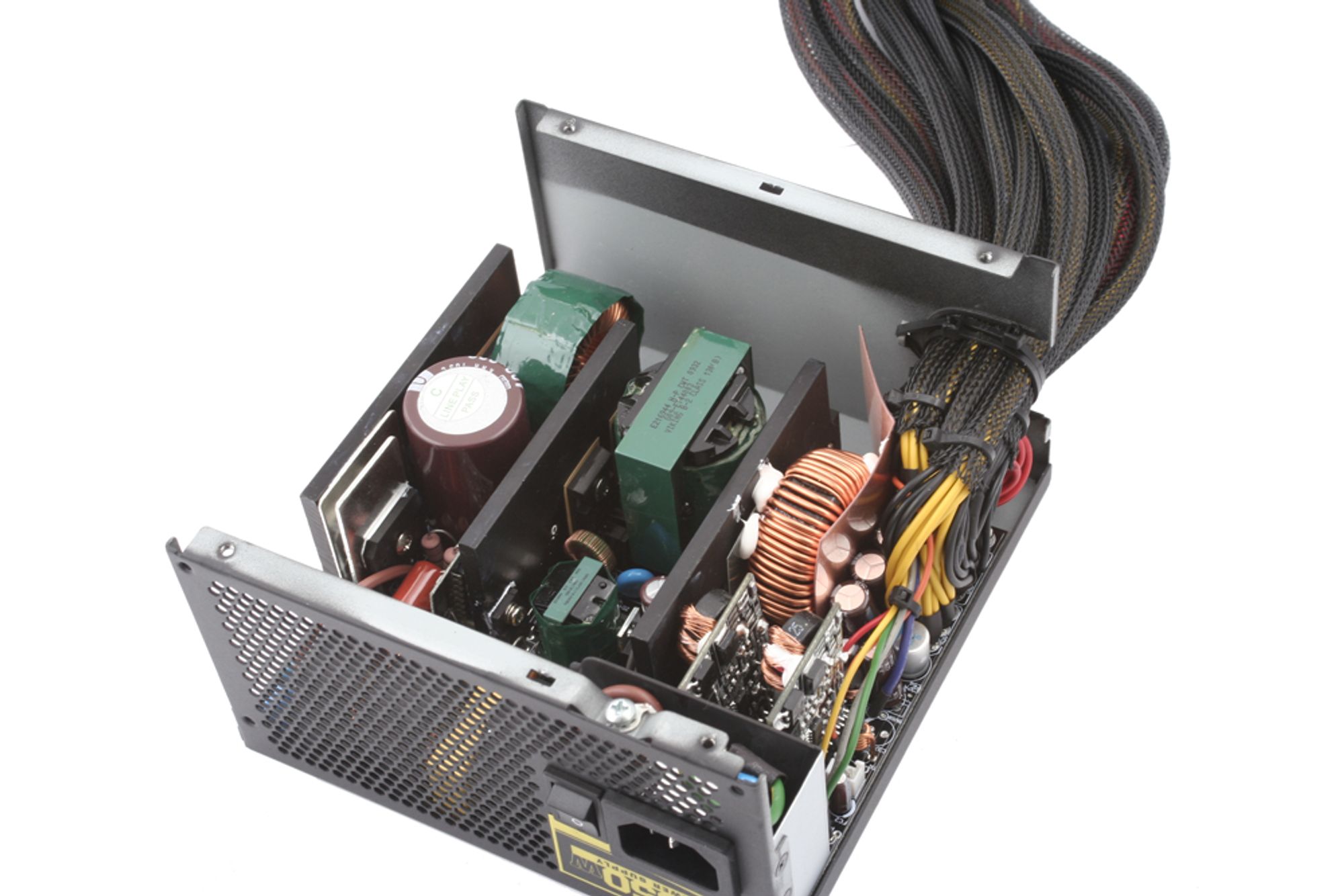

Etter å ha sett innmaten til godt over 60 strømforsyninger de siste fire årene, ser jeg sjeldent det samme to ganger i løpet av kort tid. Det har riktignok skjedd, slik som den gangen Northq Giant Connector 850 W ble testet.

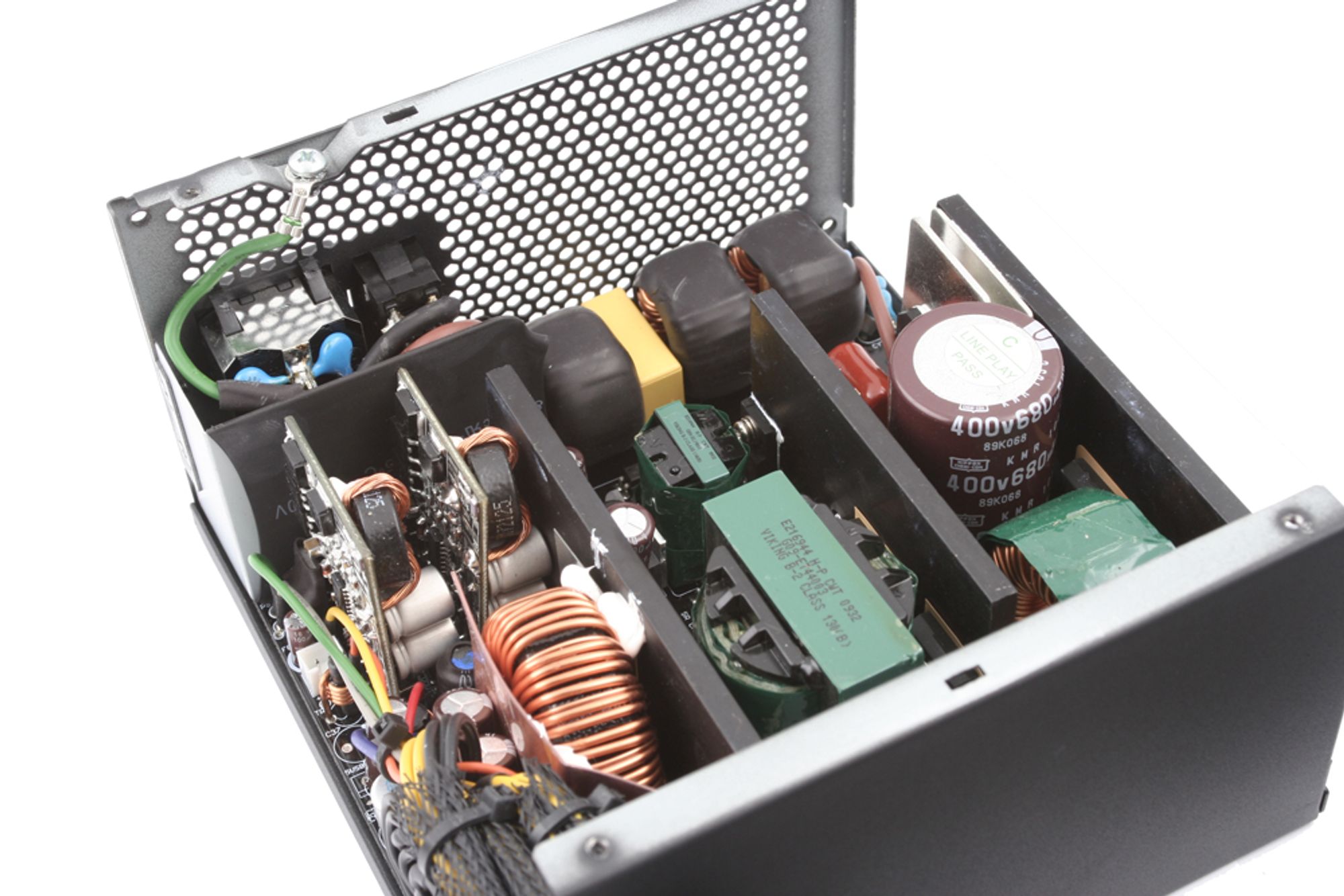

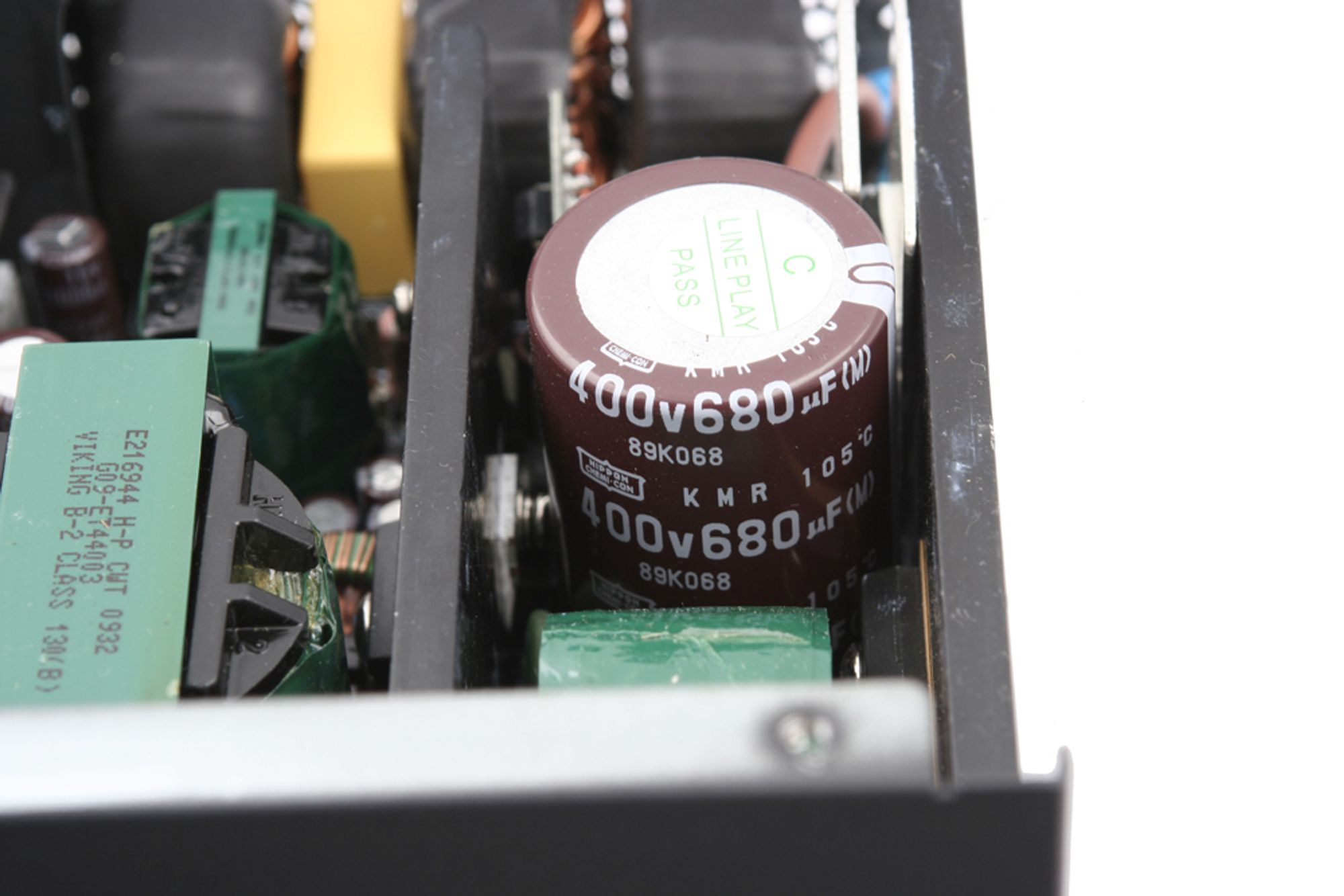

Det vi derimot ser denne gangen, ligner ikke unikt mye på noe vi har sett tidligere. Grønn plastikk rundt spoler og transformatorer er et klart tegn på at det er Channel Well Tech. som har produsert strømforsyningen. På primærsiden står det en god elektrolyttkondensator fra Nippon Cemi Con, med en temperaturrating på 105 grader.

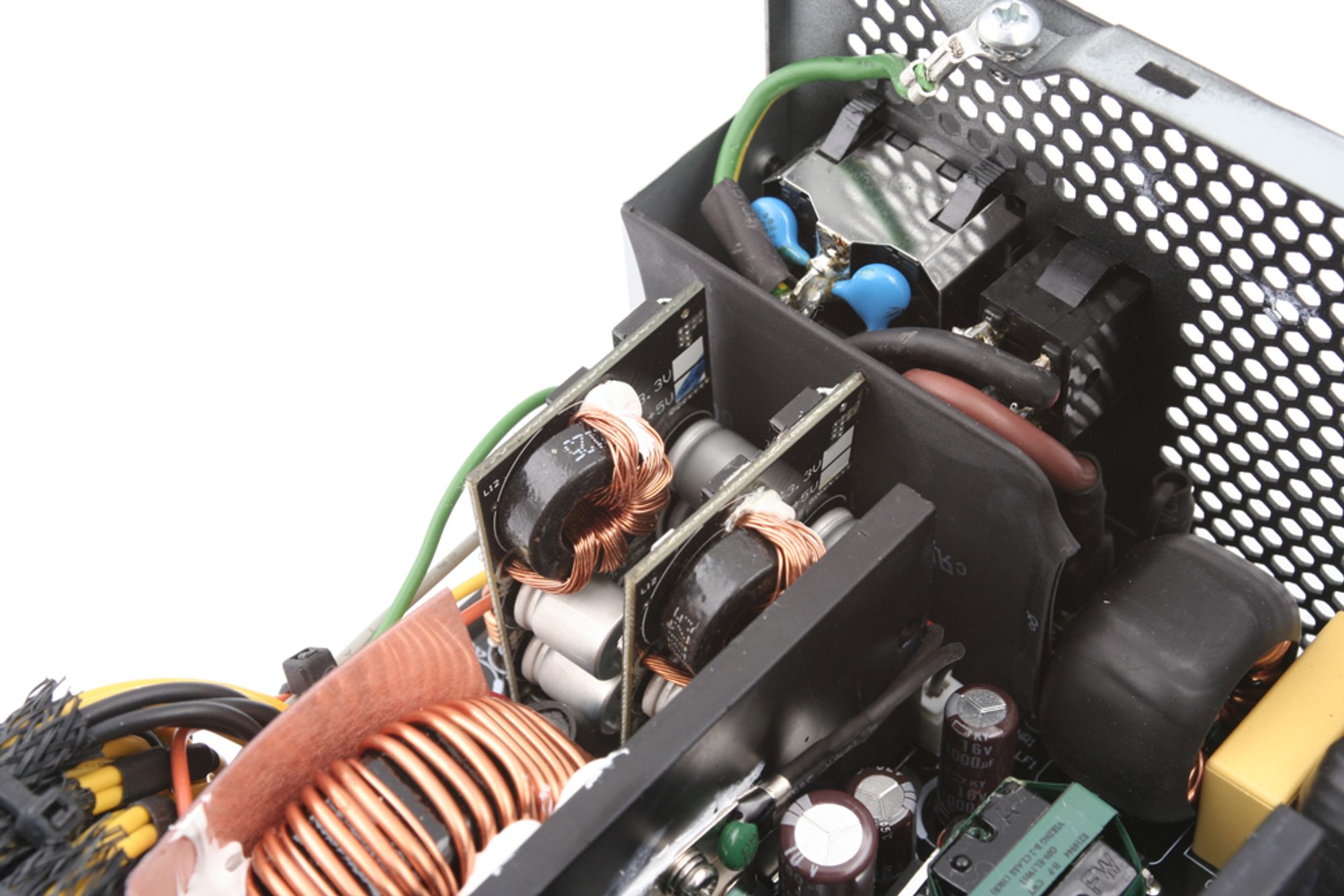

På sekundærsiden ser vi to identiske datterkort stikkende opp fra moderkortet. Det hele ser ut som to DC-DC-kretser, noe som burde bety meget solid generering av +3,3 V- og + 5V-linjene.

Side 3: Testresultater

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at vi har målt rippelen ved 200, 400, 600, 800 og 950 Watt.

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

Under støytestene har vi målt viftenes turtall, og gjenskapt belastningen i vårt testlab for støymålinger. Nytt fra og med denne testen er at mikrofonen er montert 30 cm over støykilden, ikke 60 cm som vi har gjort tidligere. Dette er gjort for at vi skal kunne tilby mer nøyaktige målinger. Bakgrunnsstøyen ble målt til 25,4 dBA

Spenninger

Rekken av linjene vi ser på starter et lite hakk over hjemstedet sitt, og litt stilig er det at samtlige linjer går via 0,00 %. Dette er så klart en ren tilfeldighet, med det viser at alt er fjellstabilt rundt det området hvor de fleste vil belaste en slik strømforsyning.

+12 V-linjen er upåklagelig, selv når vi trekker 936 W fra den. +5 V -linjen har en litt bratt dropp mot slutten, med et endelig avvik på 2,2 % har veldig lite å si. +3,3 V-linjen synker ned til 3,19 V, noe som betyr et avvik på 3,33 %. Dette er et større avvik enn vi liker, men det er fortsatt snakk om meget små marginer for at denne skulle tippet tilbake over 3 %-grensen.

	+12 V	+5 V	+ 3,3 V
200 W	0,58 %	0,60 %	0,61 %
400 W	0,42 %	0,00 %	0,00 %
600 W	0,25 %	0,60 %	-1,52 %
800 W	0,00 %	1,20 %	-2,42 %
MAKS	-0,25 %	2,20 %	-3,33 %

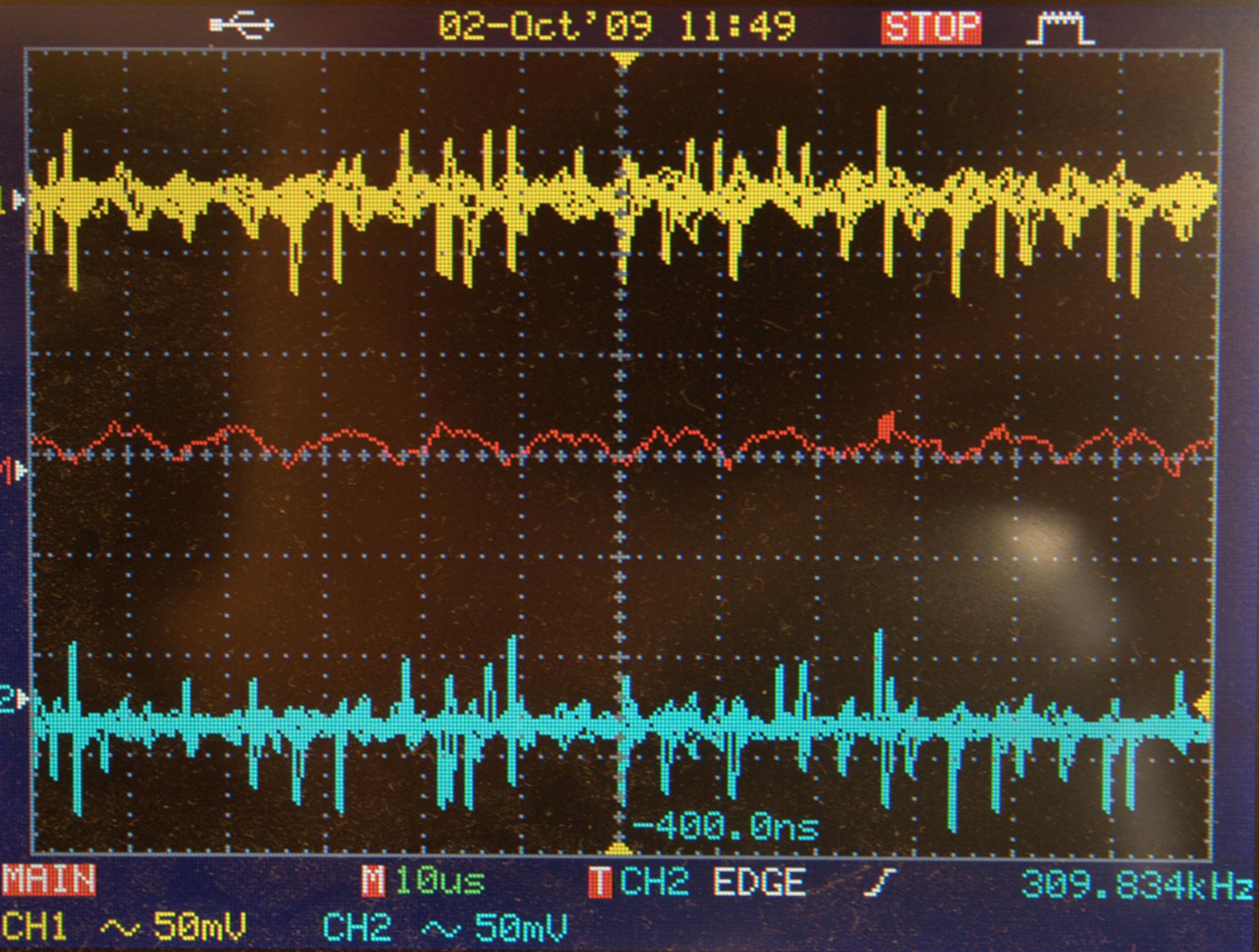

Rippel

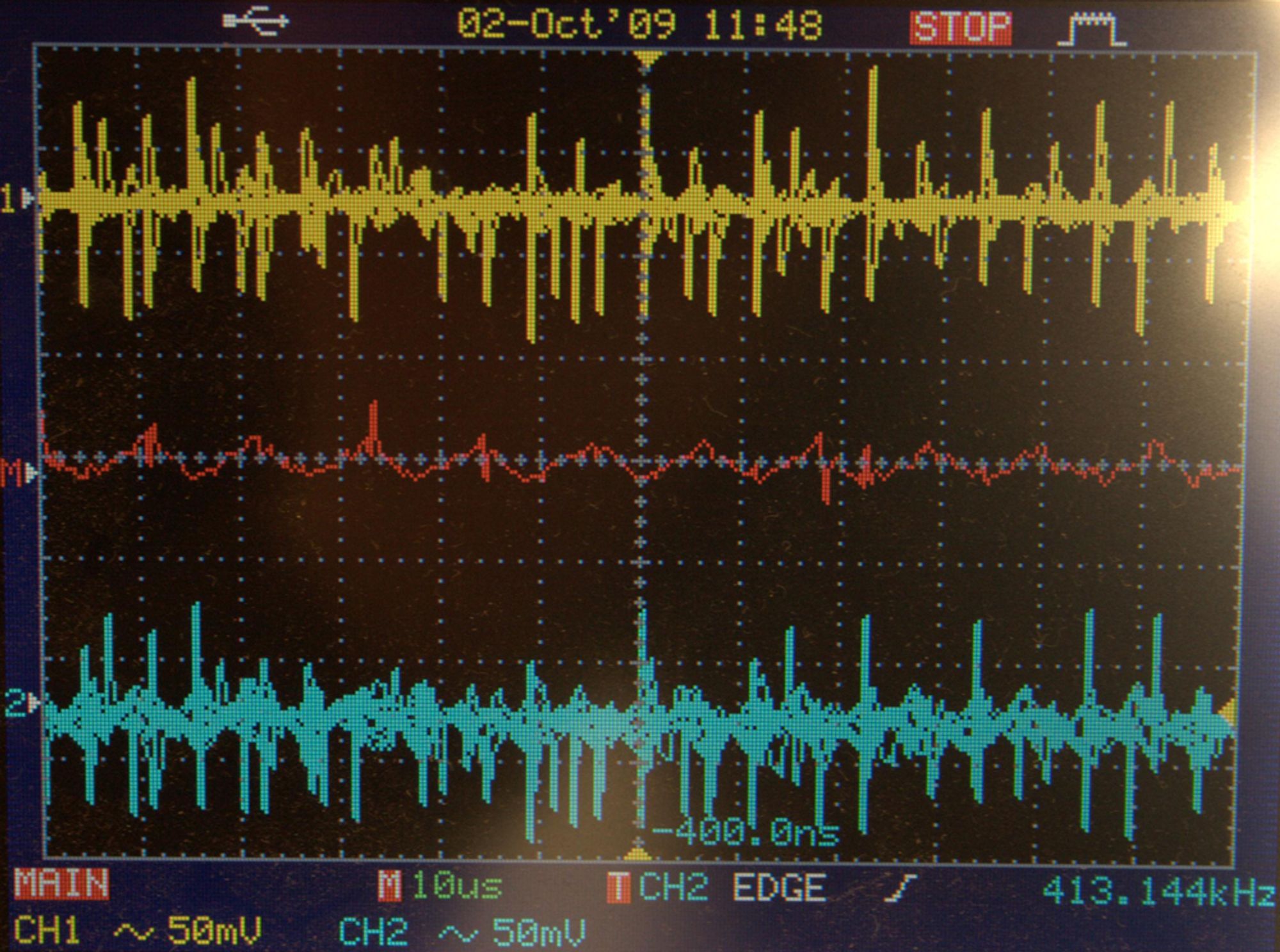

På de fleste modellene vi har sett på, har Corsair vist at de vet hvordan rippelen skal holdes lav. På +12 V finner vi den høyeste rippelen ved maksimal belastning, og da ligger den på 28 mV. Det er med andre ord snakk om en meget lav og fin verdi.

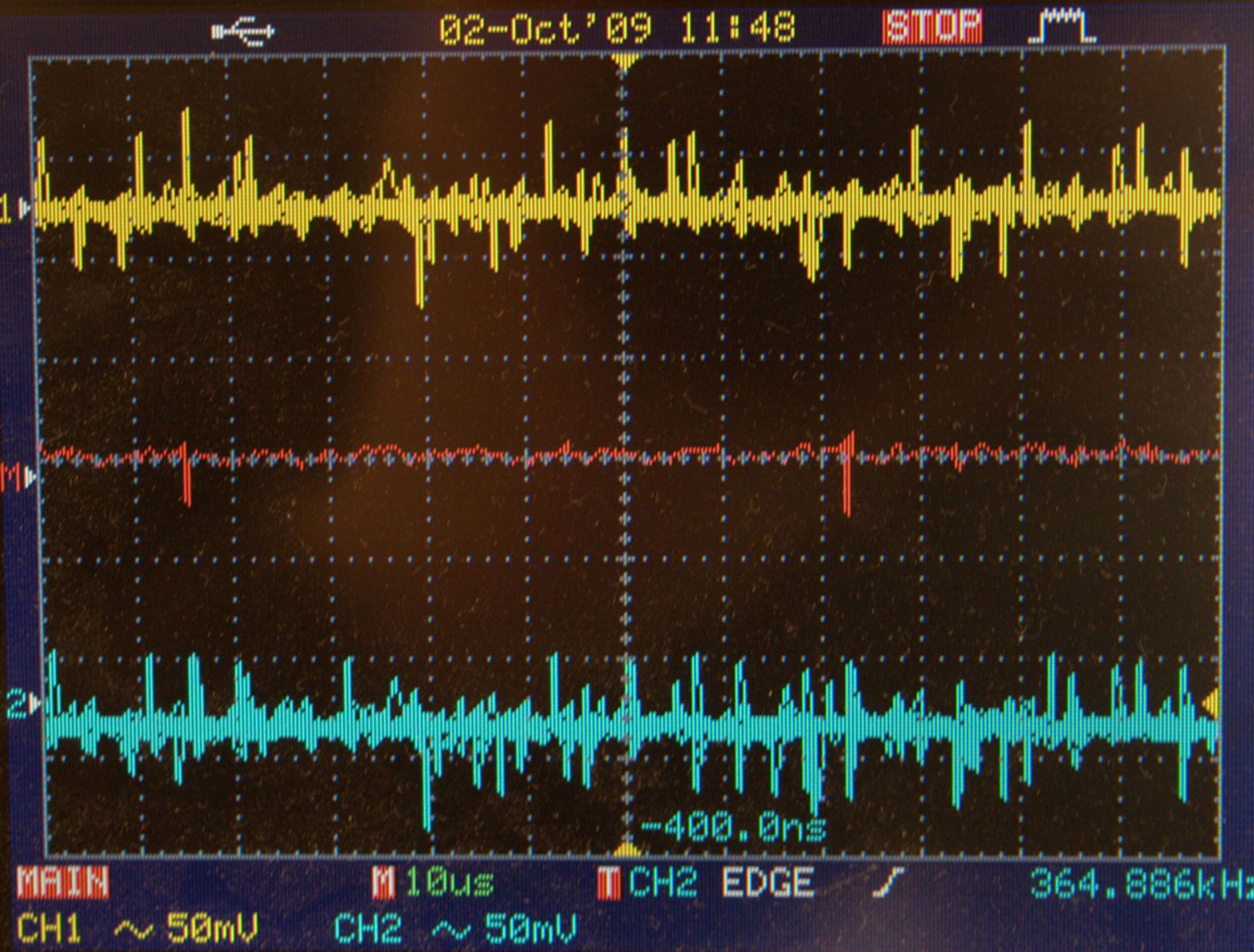

Med et oscilloskop som ikke viser verdier på mindre enn 2 mV, er det ikke mange pikslene som blir dekket når vi tar en kikk på +5 V-linjen. Og godt er det, 8 mV er et tall som i praktisk er det samme som null. +3,3 V-linjen går det litt dårligere, men fortsatt godt, 20 mV er langt innenfor hva vi krever.

Effektivitet

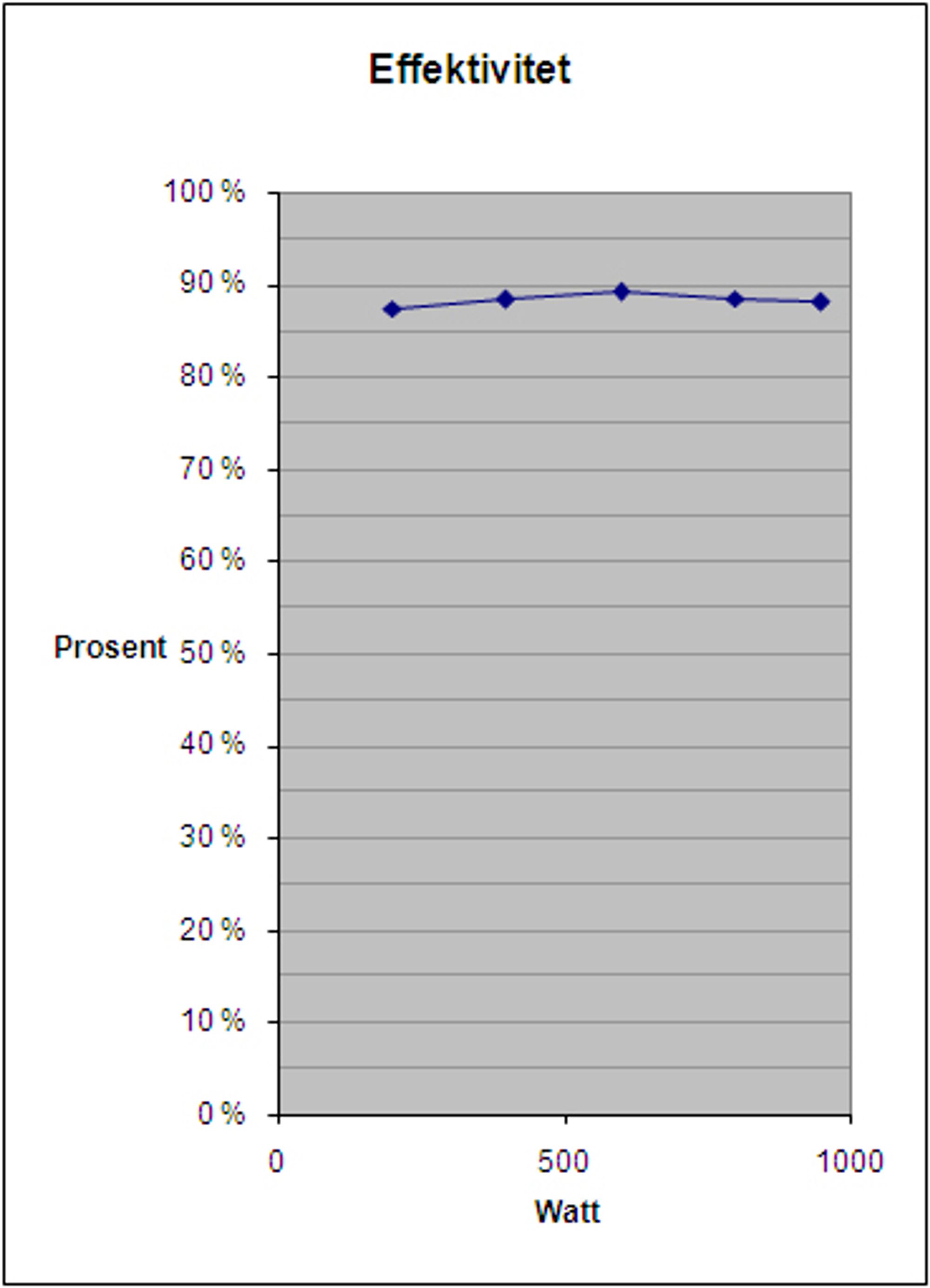

Før vi går nærmere inn på de nøyaktige målingene vi gjorde, så kan vi først kommentere at grafen vi ser er ganske så flat og stabil. Ofte er det snakk om en svingning på opptil 6 %, men i dette tilfellet er det ikke snakk om mer enn par prosent. På det meste er det snakk om 89 % ved 600 W, men denne verdien er trolig litt høyere i mellom våre målinger. Det hele stemmer godt med hva produsenten lover.

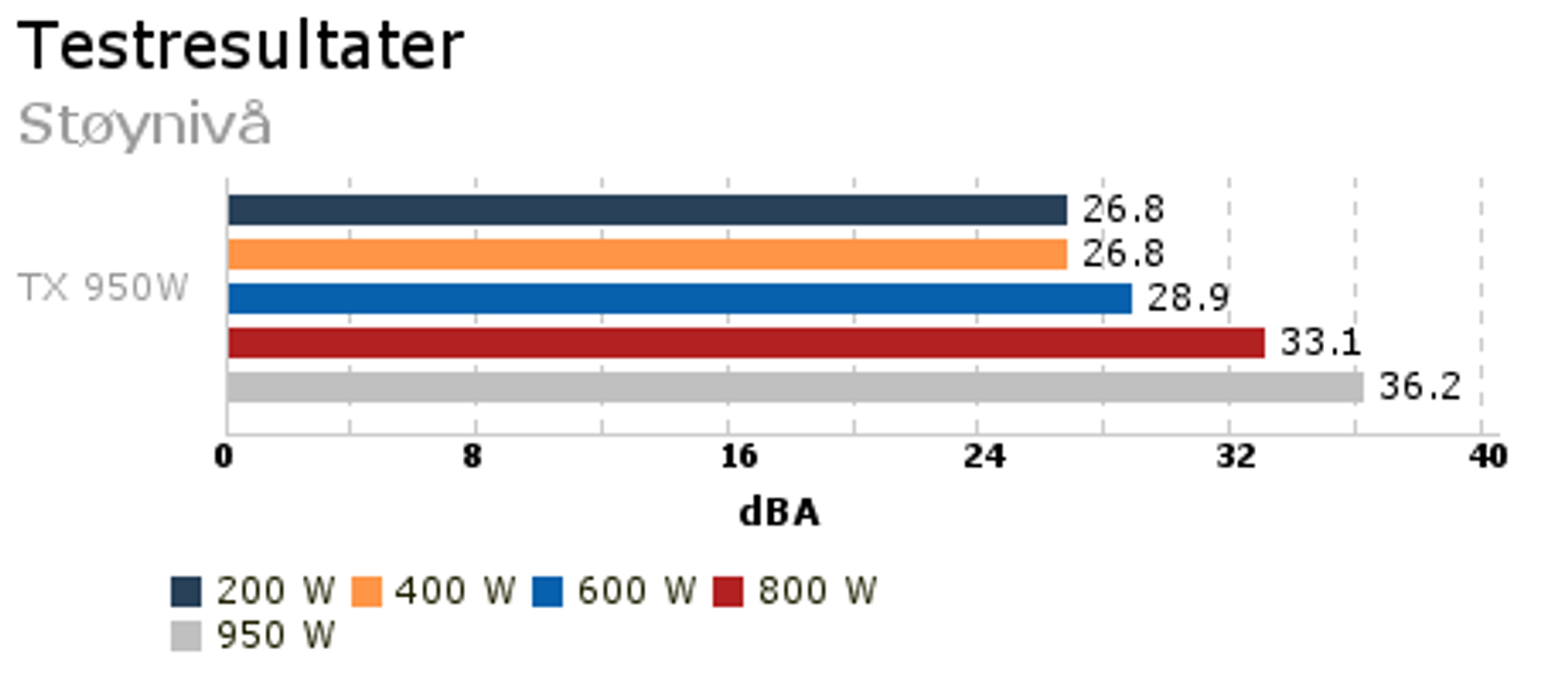

Støynivå

Det samme gjelder for støynivået som for effektiviteten, det Corsair påstår at strømforsyningen skal yte er faktisk det den yter. Frem til rundt 500 W belastning ligger støynivået meget lavt. Men, naturlig nok endrer dette seg når de store effektene trekkes. Med strømforsyningen rullende på full guffe er den alt annet enn stillegående.

Side 4: Konklusjon

Konklusjon

Hadde vi hatt en "mye for pengene"-logo hadde nok den blitt brukt, men Corsair får holde seg til en anbefaling. TX950W er den billigste strømforsyningen i sin klasse, og ytelsen vi har sett i dag viser at du definitivt får mye kvalitet for pengene. De punktene vi vil trekke strømforsyningen for, er punkter som ikke veier spesielt mye. Det er rett og slett et godt produkt, til en billig penge.

Strømforsyningens massive +12 V-linje er fjellstø, noe som også gjelder +5 V-linjen. +3,3 V-linjen har et litt større avvik enn vi hadde ønsket, men det gjør ikke spesielt mye. Det som er spennende er at samtlige linjer er akkurat der de skal ligge under det som kan omtales som normal belastning.

Rippelene vi ser under testingen, er meget gode. +12 V- og +3,3 V-linjen ligger begge på rundt 20 mV - 24 mV. Dette er godt, men +5 V-linjen gjør det enda bedre. Variasjonene på denne linjen var vanskelig å se, men de er på det meste rundt 8 mV.

Strømforsyningen har også et godt energieffektivitetsnivå, meget nære det produsenten selv lover i sine grafer. Støynivået ligger meget lavt frem til litt over 50 % belastning, før det regelrett stiger i taket. På det meste måler vi 33,9 dBA, noe du definitivt vil merke. Spørsmålet er bare om du kommer til å belaste strømforsyningen med så mye effekt.

Som vi allerede har sagt, koster ikke TX950W spesielt mye i sitt segment. Litt mer enn 1200 kroner for 950 kvalitetswatt er helt akseptabelt. Du får bare selv vurdere om ulempene vi har nevnt har noen betydning for deg.

+ Meget god +12 V- og +5 V-linje
+ Lav rippel på samtlige linjer
+ Meget god pris for 950 Watt

- Støyer ved full belastning
- Ikke modulær
- Litt avvik på +3,3 V-linjen
