Side 1: Introduksjon

Teknologien strømforsyninger bygger på har vært den samme i mange år. Foruten effektgraden, skilles strømforsyninger i hovedsak ved støynivå, stabile spenninger og lav rippel. Konkurransen mellom produsentene har de siste årene gått ut på å finne den ultimate kombinasjonen mellom disse faktorene, utviklingen av andre ansiktstrekk har mer eller mindre stått stille.

UCP er Cooler Masters nyeste strømforsyningsserie for entusiasten. Det unike med disse er den høye effektivitetsgraden, samt flere beskyttelseskretser enn hva som er vanlig. UCP er faktisk den første strømforsyningen med sølv-sertifisering i 80+ direktivet.

La oss se hvordan dette påvirker ytelsen, når vi monterer strømforsyningen på vår testbenk!

Takk til Cooler Master som sendte strømforsyningen til test.

Side 2: Spesifikasjoner

Spesifikasjoner

Du kan lese flere spesifikasjoner på Cooler Masters produktsider.

Cooler Master UCP 700W
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 150 mm
Tester	Hi-Pot, ATE og Burn-In
Godkjenninger	NEMKO, TUV, GOST, CE, C-Tick, UL, FCC
Overspenningsbeskyttelse	+3,3, +5V, +12V1 - +12V4
Overstrømsbeskyttelse	Ja
Kortslutningbeskyttelse	Alle utganger
Overlastbeskyttelse	Ja
Manuelt regulert vifte	Nei
Temp. regulert vifte	Ja
MTBF	100.000

AC inn
Spenning	Max. strøm	Frekvens	Beskyttelse
100-240 V	10 A	47-63 Hz	Intern sikring

DC ut
Spenning	Min. strøm	Max. strøm	Lastreg.	Linjereg.	Max. ripple
+3,3 V	-	22,0 A	5 %	1 %	50 mV
+5 V	-	22,0 A	5 %	1 %	50mV
+12 V1	-	19,0 A	5 %	1 %	120 mV
+12 V2	-	19,0 A	5 %	1 %	120 mV
+12 V3	-	19,0 A	5 %	1 %	120 mV
+12 V4	-	19,0 A	5 %	1 %	120 mV
-12 V	-	0,5 A	10 %	1 %	120 mV
+5 Vsb	-	3,0 A	5 %	1 %	50 mV

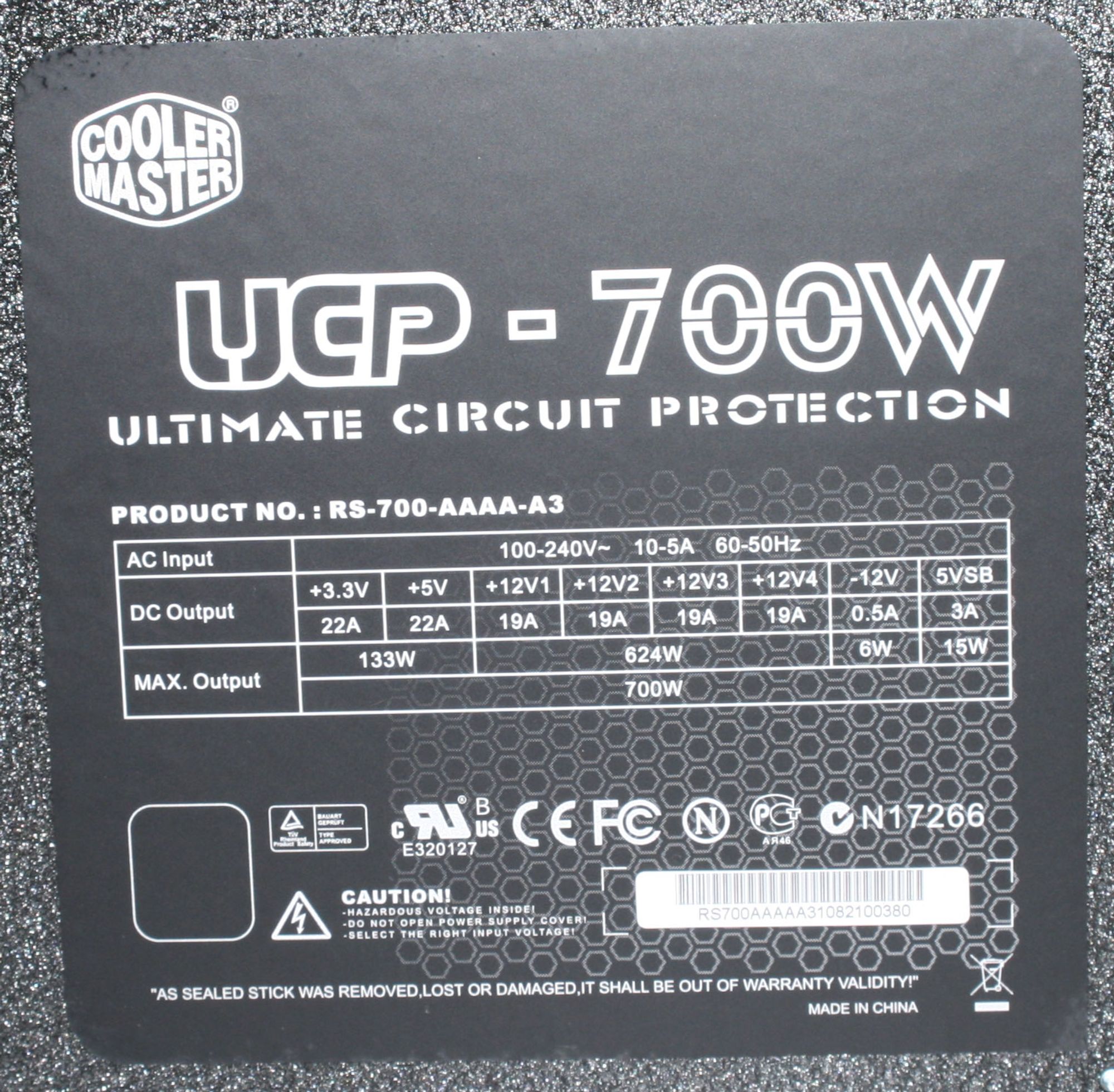

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	22 A	22 A	19 A	19 A	19 A	19 A	0,5 A	3 A
Totalt Effekt Ut	133 W		624 W				6 W	15 W
	700 W

Spesifikasjonene til strømforsyningen er faktisk litt unormale. Det meste av strømmen ligger naturlig nok på +12 v-linjene. Disse er det fire av, hver på 19 A som du til sammen kan trekke 624 W fra. Det som fanger blikket vårt, er +5 V- og +3,3 V-linjene. Disse er unormalt små, spesielt når de sitter på en strømforsyning i denne effektklassen. Samlet kan du faktisk ikke trekke mer enn 133 W fra dem.

ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
24-pin	1(0)	4	2	2(0)	5	6	1

Kontakter er det nok av, og godt er det. Med fire 6-pins og to 8-pins PCIe-kontakter, er mulighetene mange når det gjelder skjermkortene dine. SATA og de periferiske 4-pins kontaktene er det ikke spesielt mange av, men vi tviler på at du skal trenge flere. Når strømforsyningen ikke er modulær, er det kanskje en fordel at det ikke er overflødig mange kontakter.

Kabel	ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
Første / eneste punkt	50 cm	65 cm	50 cm	65 cm	65 cm	50 cm	50 cm	-
Andre punkt	-	-	-	-	-	65 cm	65 cm	-
Tredje punkt	-	-	-	-	-	80 cm	80 cm	80 cm

Kablene i seg selv er ikke spesielt lange, men kontaktene starter i noen tilfeller først etter 65 cm. Dette er en god ting, som lar deg lettere brette vekk kabler rundt om i kabinettet for og forbedre luftflyte

Side 3: En nærmere titt

En nærmere titt

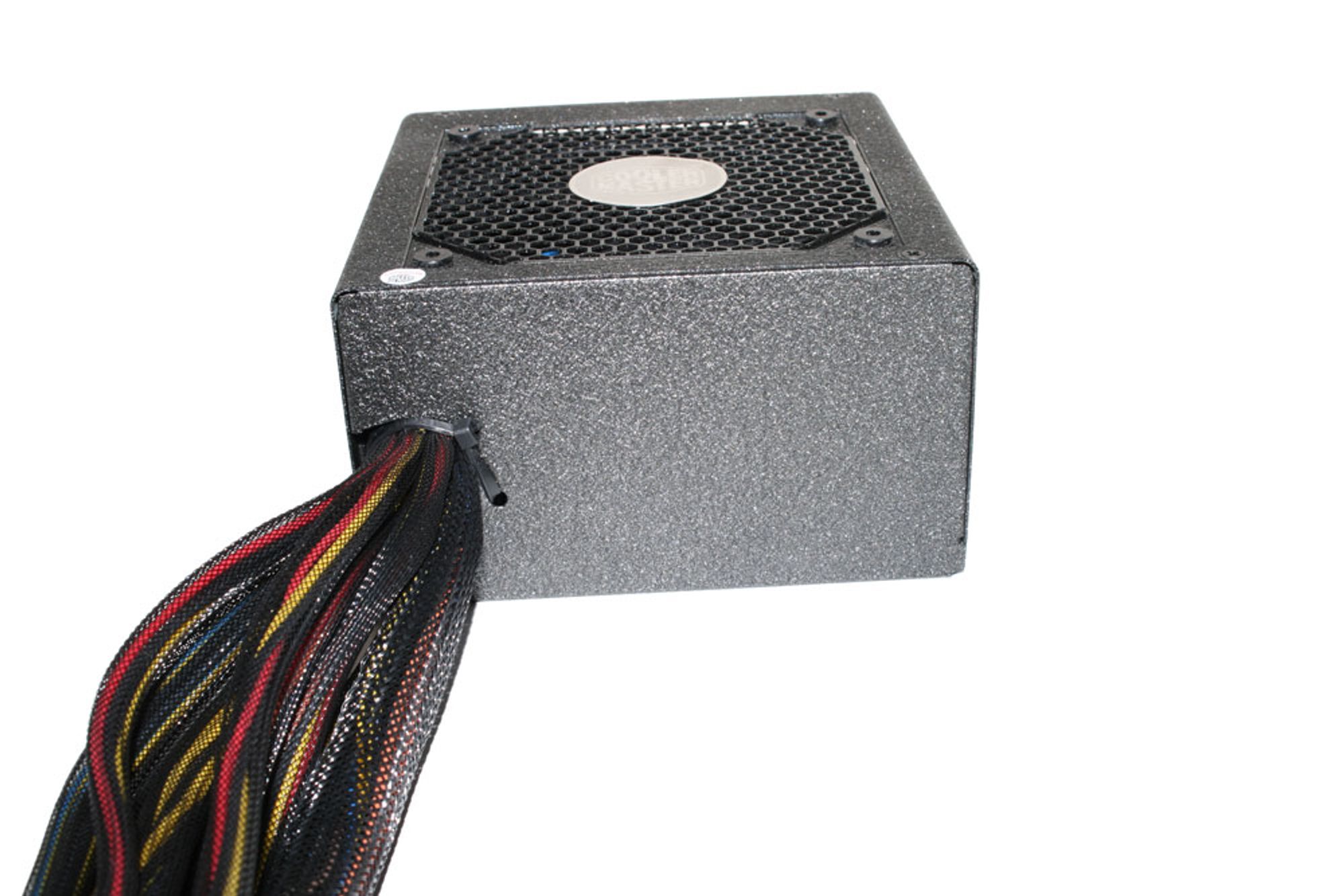

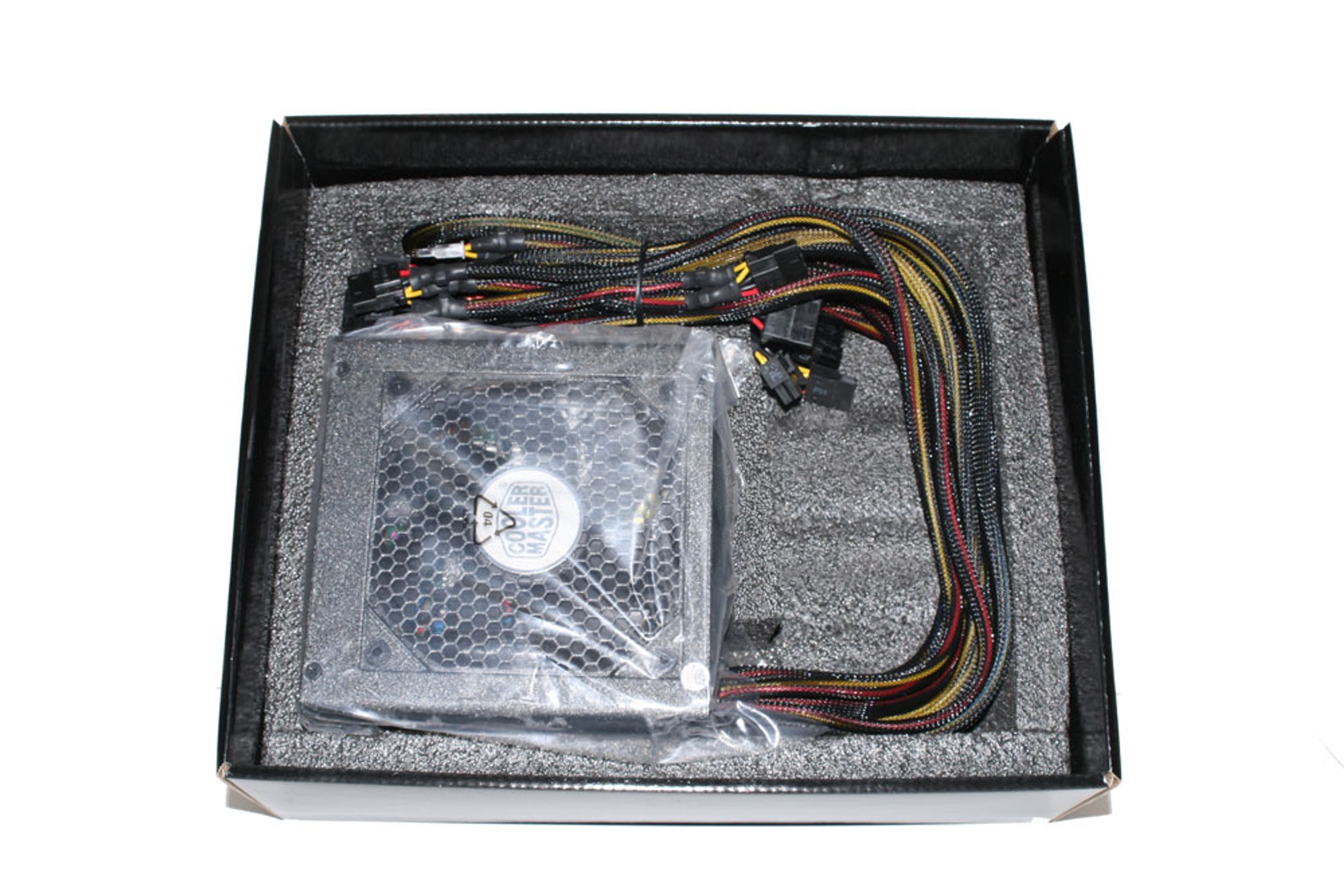

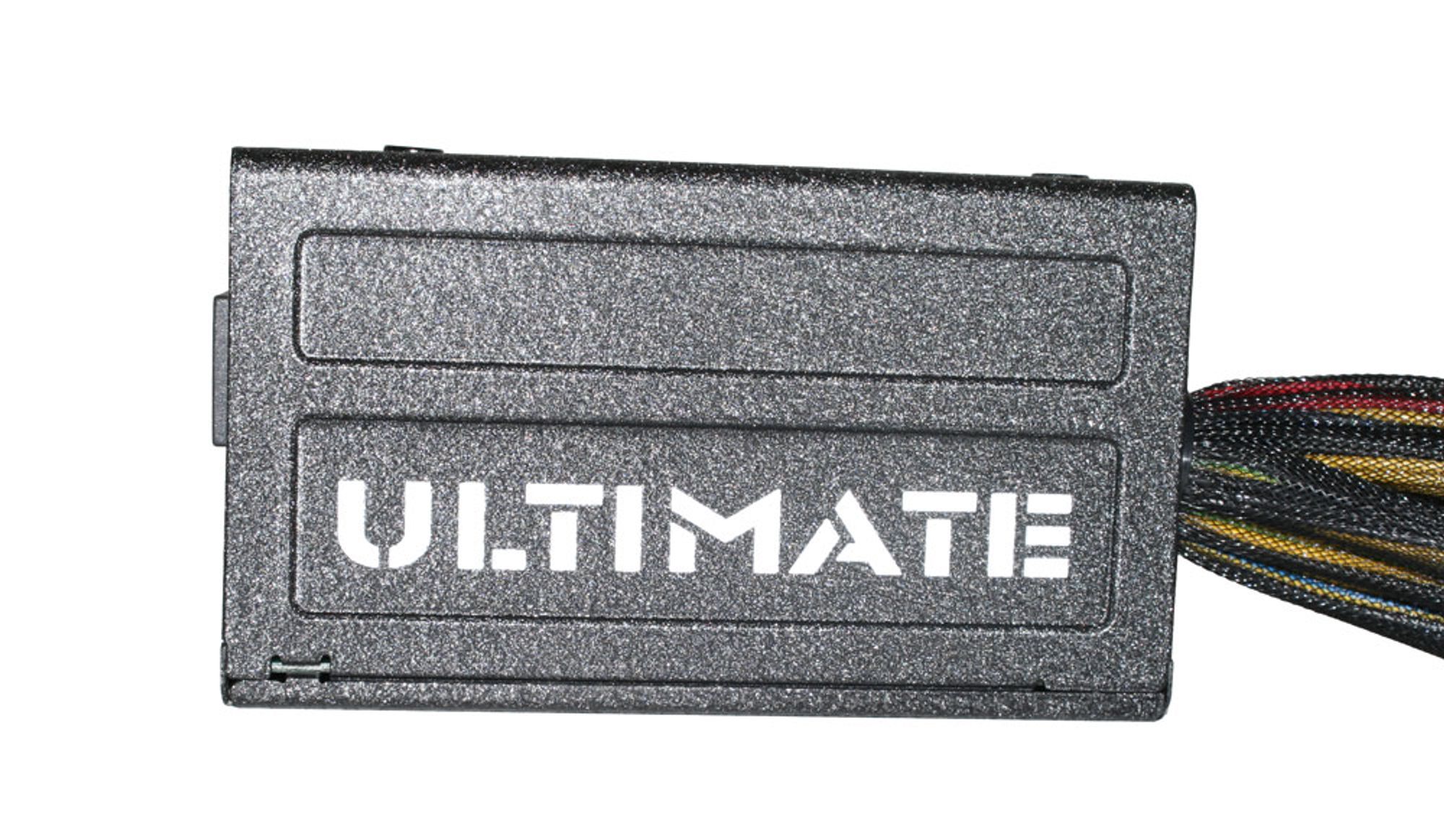

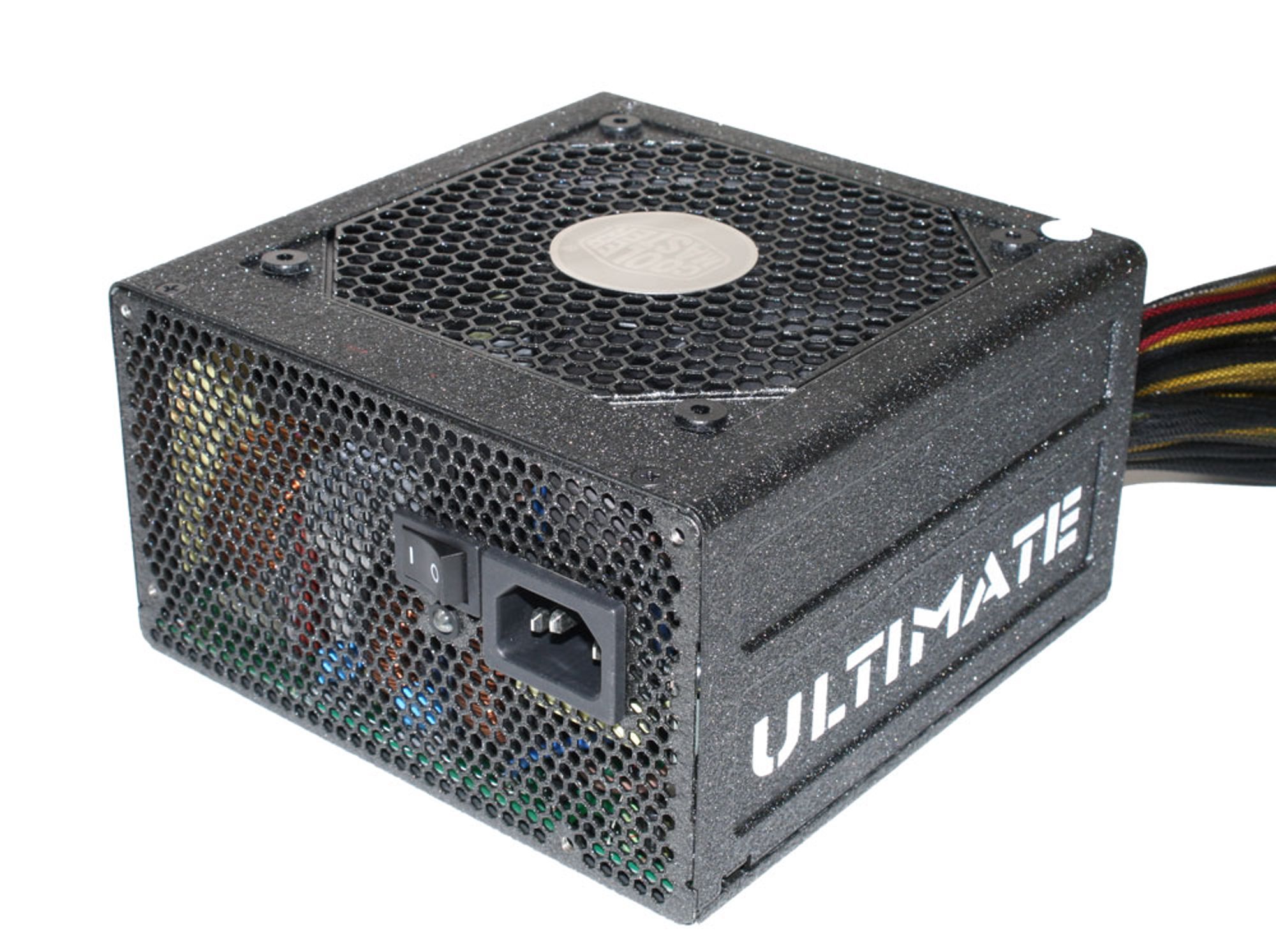

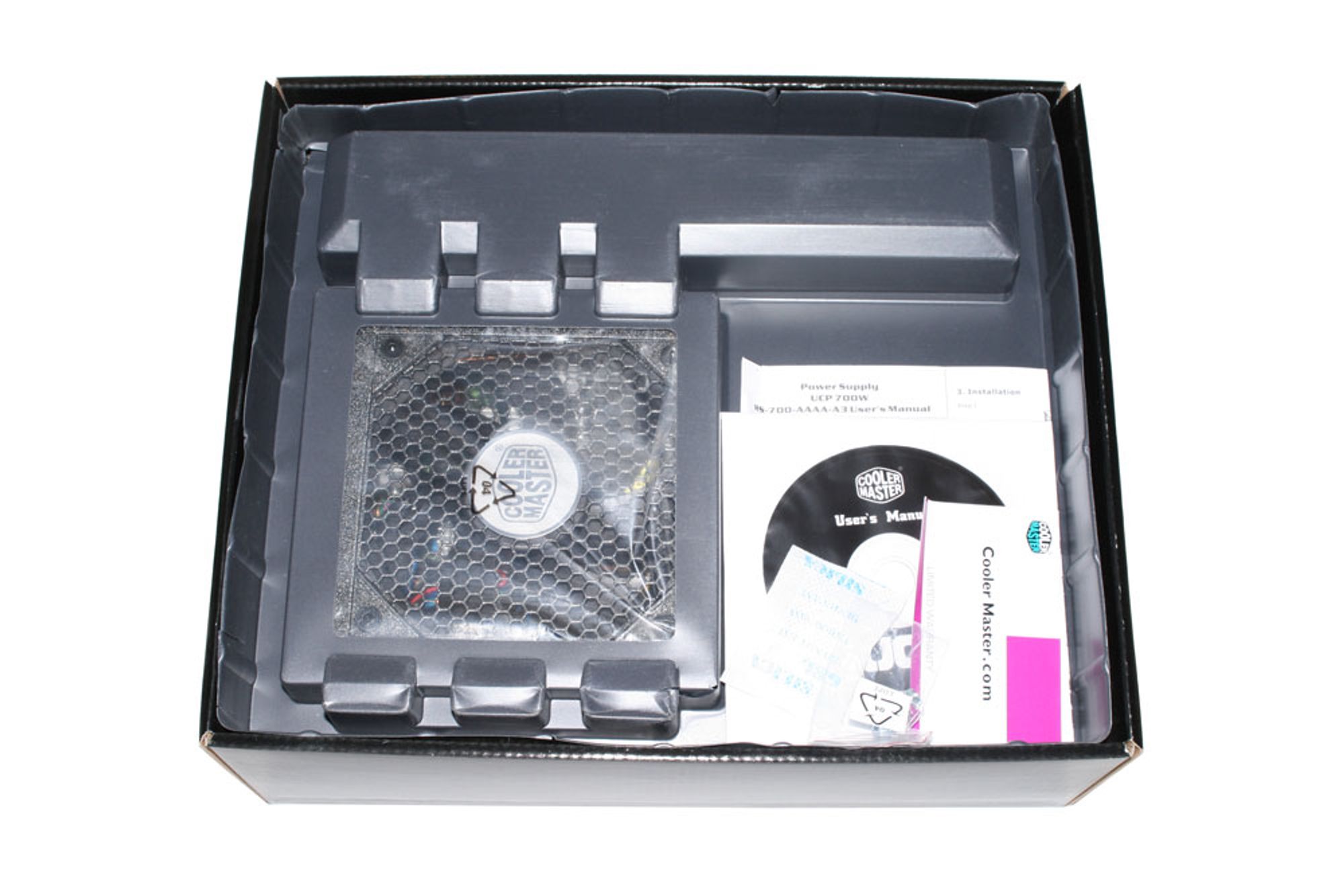

Cooler Master leverer UCP 700 W i en meget solid pappeske, og de har ikke spart på innpakningen. Det følger også med en god porsjon tilbehør, slik som manualer, skruer og en CD med diverse digitalt materiell. Enheten i seg selv er lakkert med en meget solid sort metallik pulverlakk, noe som gir strømforsyningen en meget solid følelse.

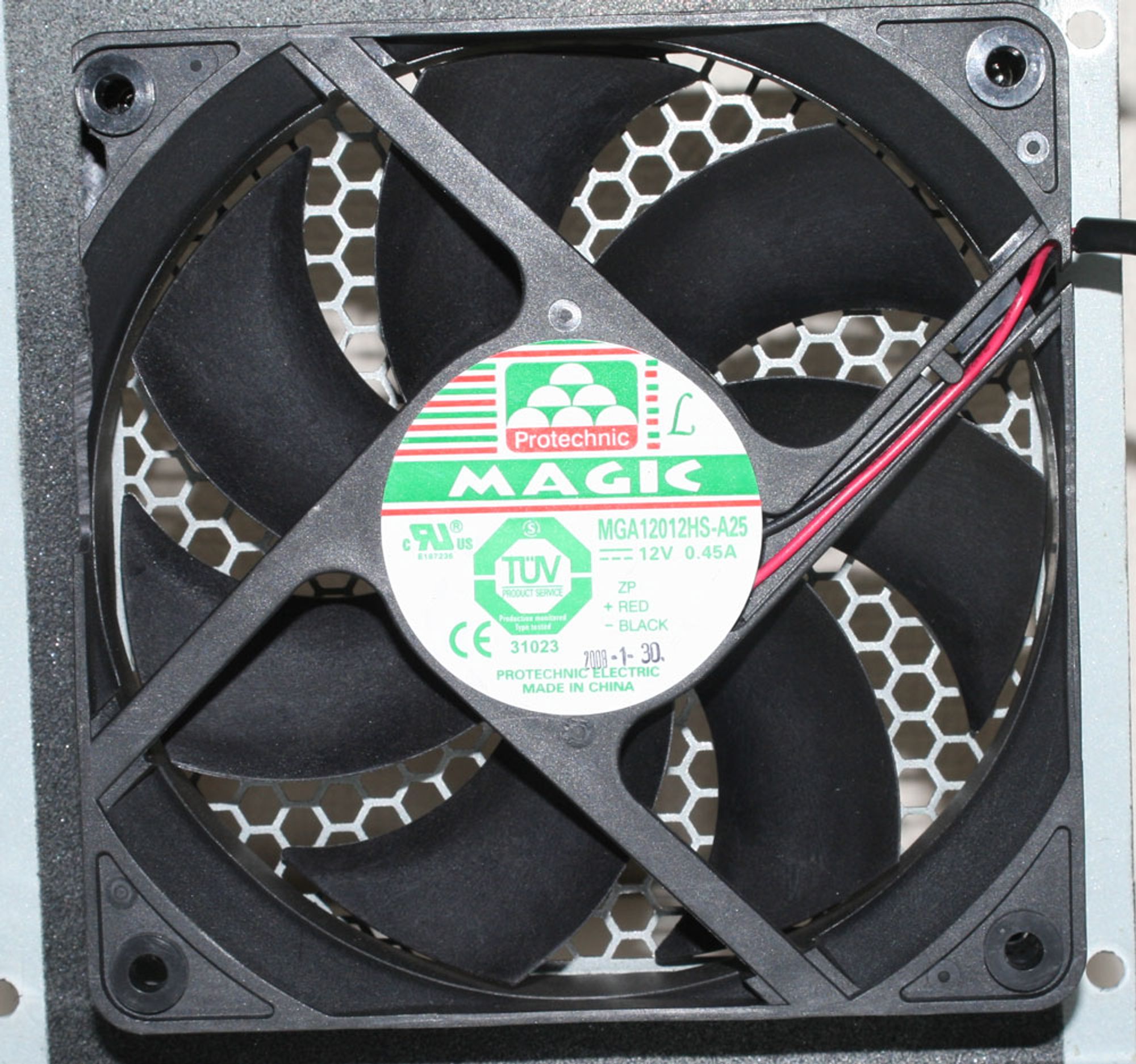

Cooler Master har valgt en vifte fra Protechnic, med modellnummer MGA12012HS-A25. Produsenten er ikke akkurat kjent for å prioritere støynivå, men ytelsen skal i det minste være på plass. Viften kan spinne med opptil 2500 rpm når den suger 0,45 A fra +12 V-uttaket i maskinen din.

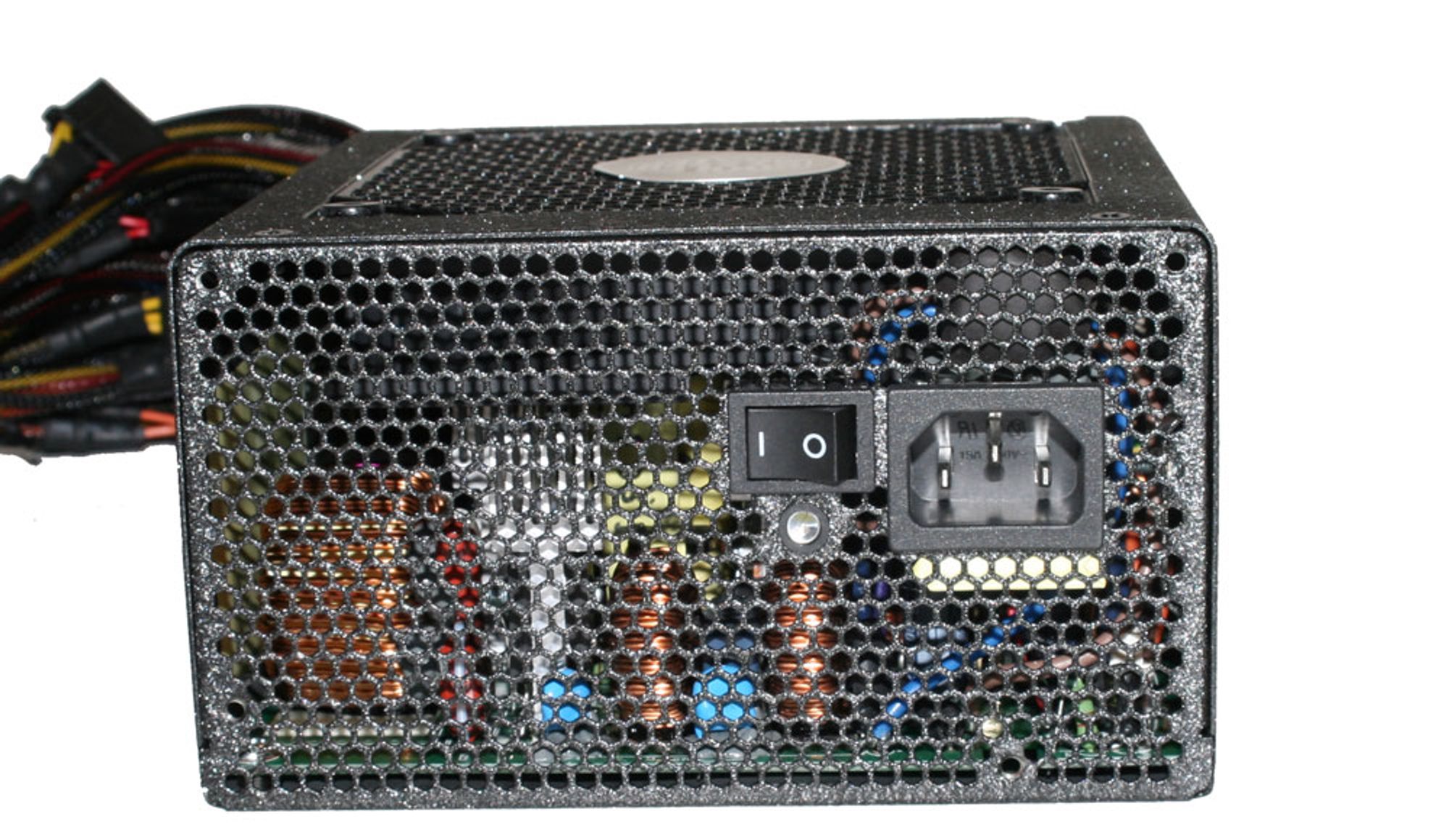

Hvis du tar en nærmere titt på venstre side av viften, ser du at deler av rammen er kuttet vekk. Dette har blitt gjort for å gjøre plass til EMI-filteret som sitter montert på 230 V-kontakten til strømforsyningen. Hvorfor Cooler Master har valgt og plassere deler av EMI-filteret slik at det kommer i konflikt med viften kan man jo spørre seg om, det finnes nok av andre steder og sette det.

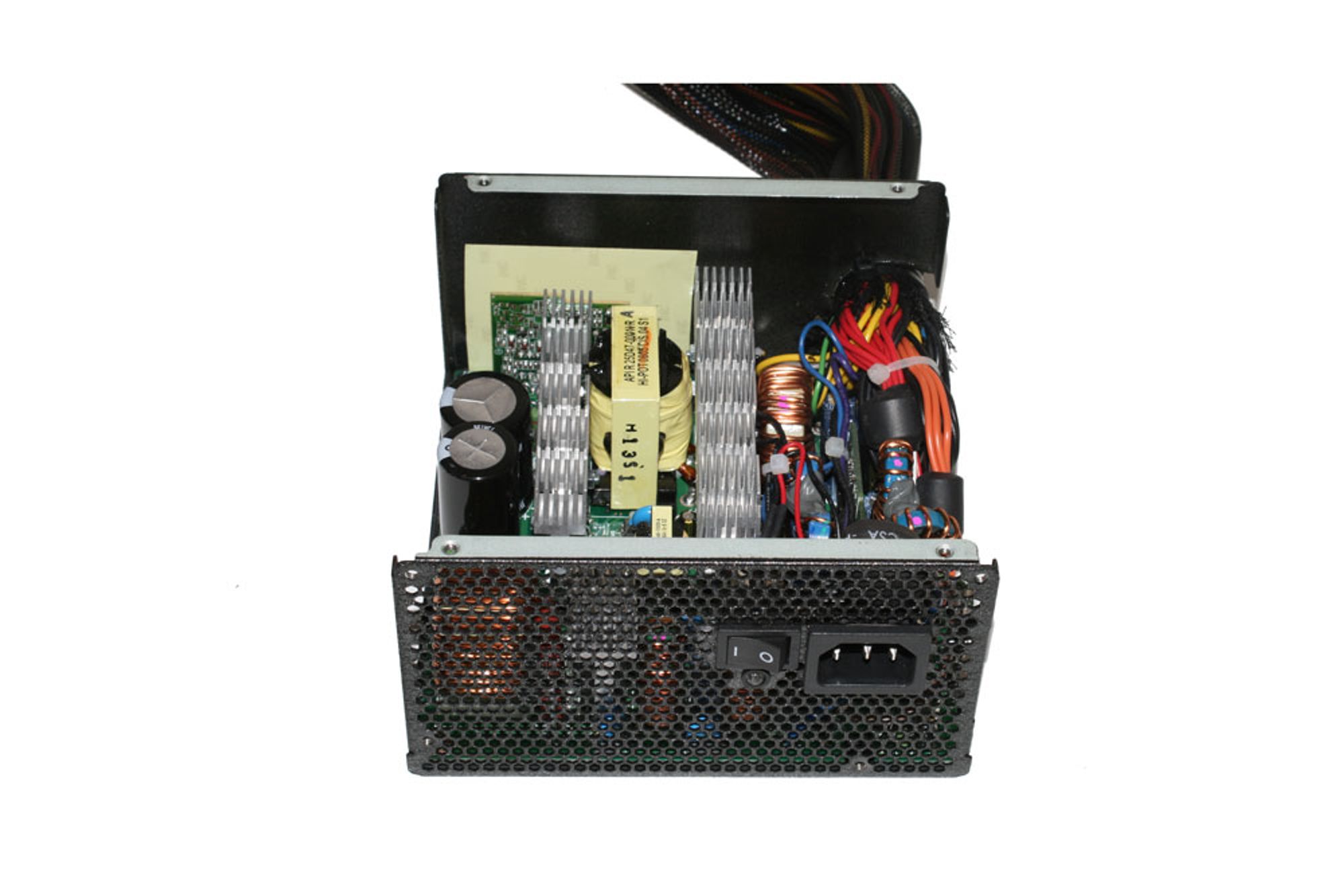

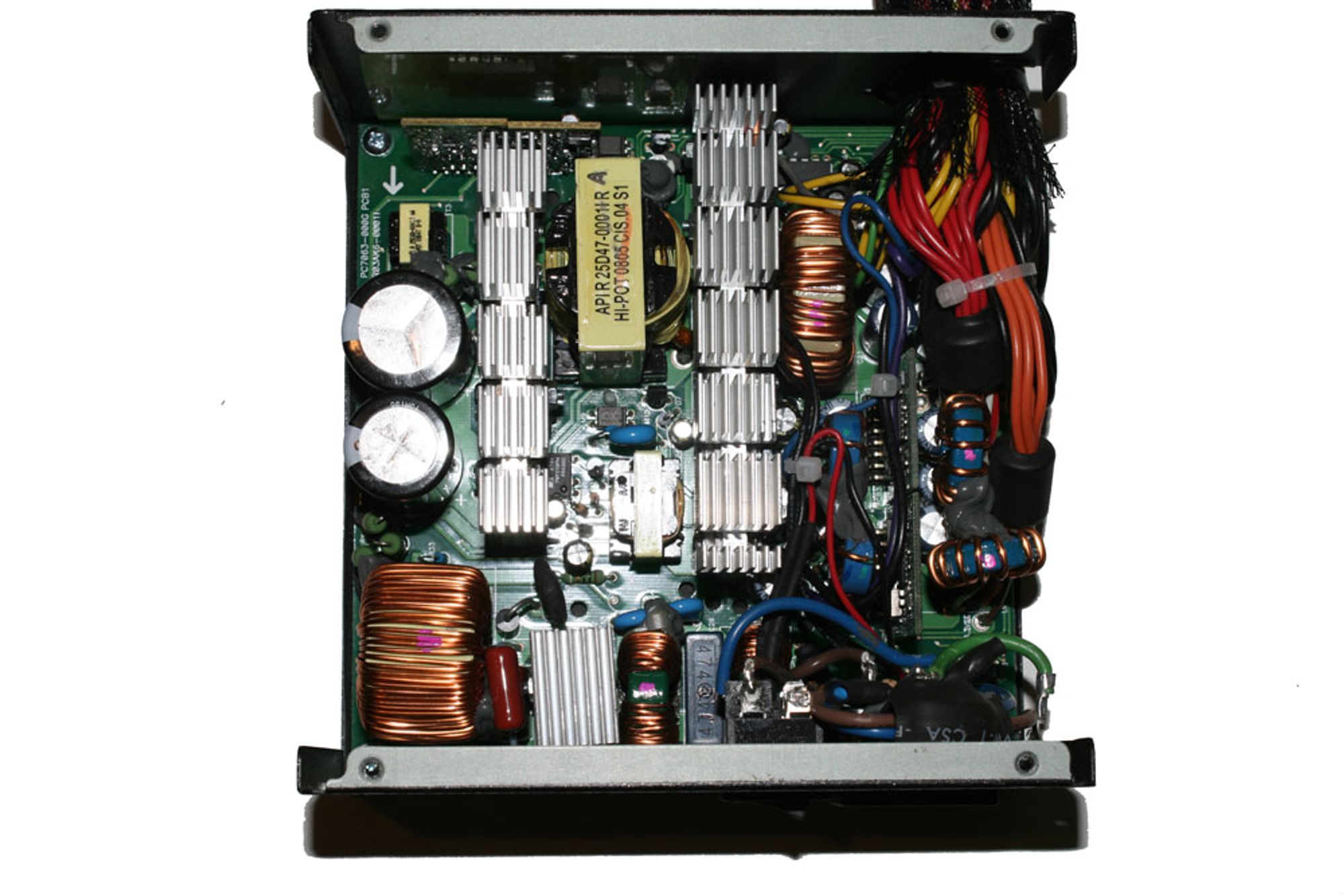

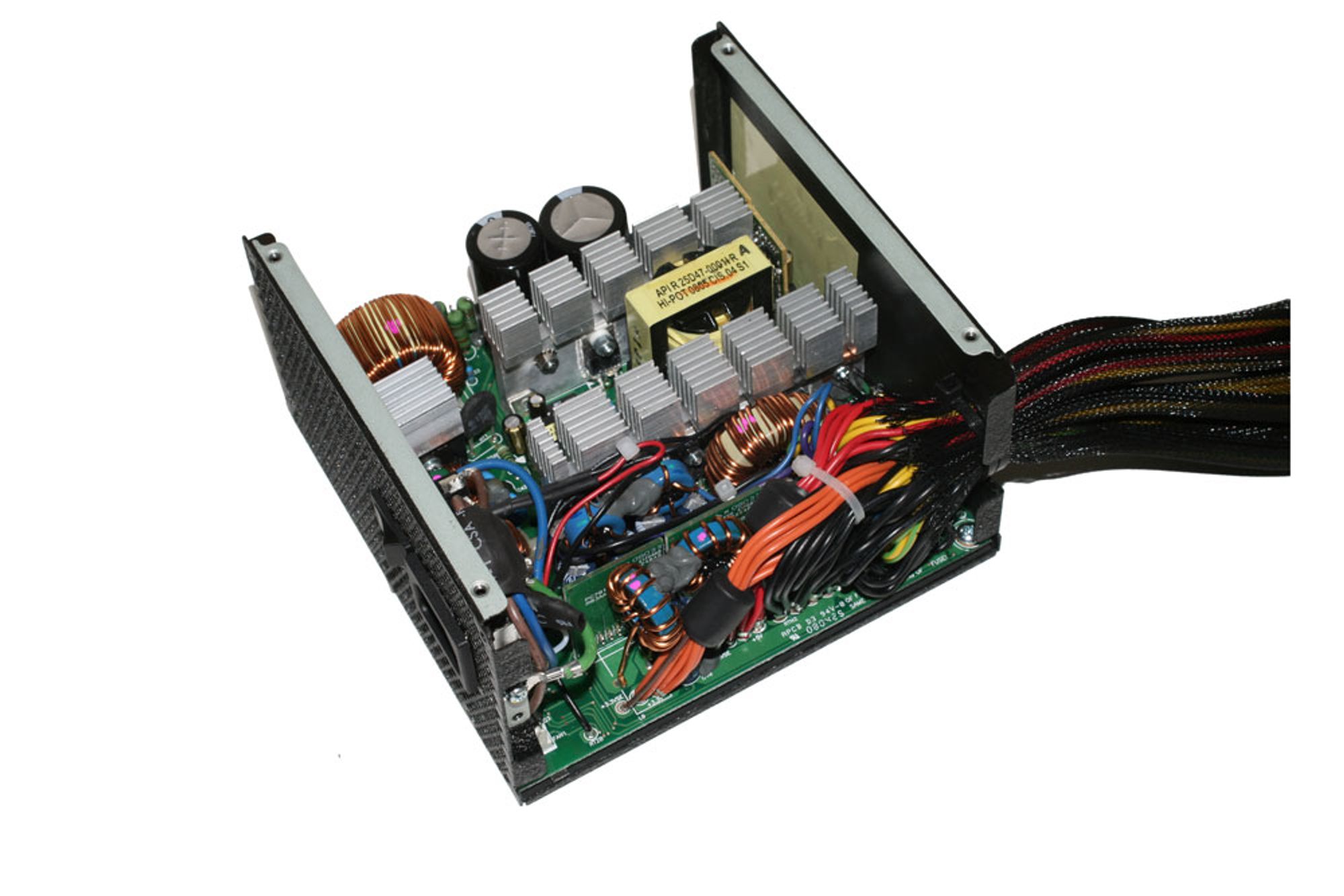

Strømforsyningens innside gir ved første øyekast ikke det samme solide preget som utsiden. Vi finner to store og en liten kjøleribbe av aluminium, plassert midt på det grønne kretskortet. Som nevnt sitter deler av EMI-filteret montert på 230 V-inngangen, mens resten er plassert på primærsiden av strømforsyningen.

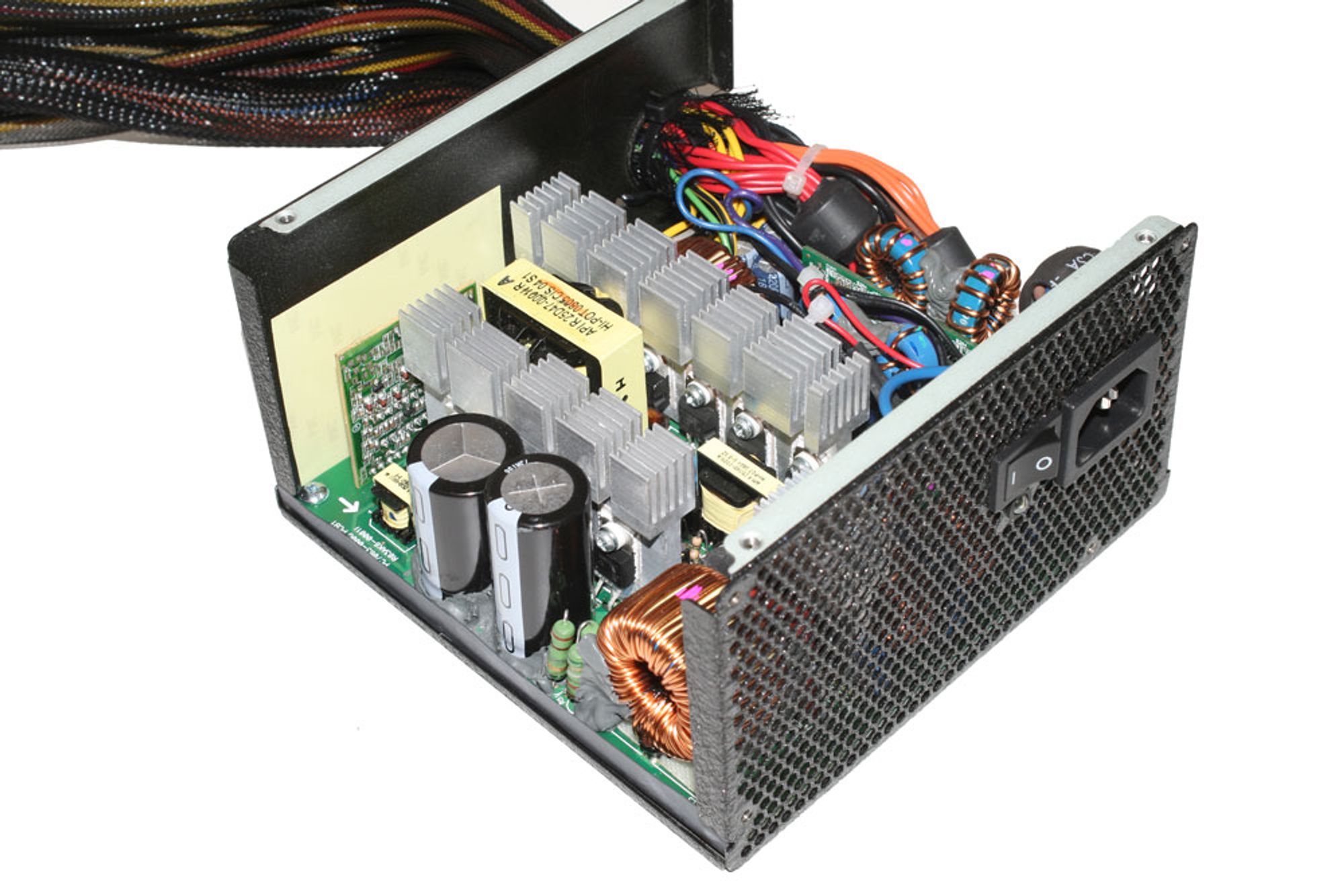

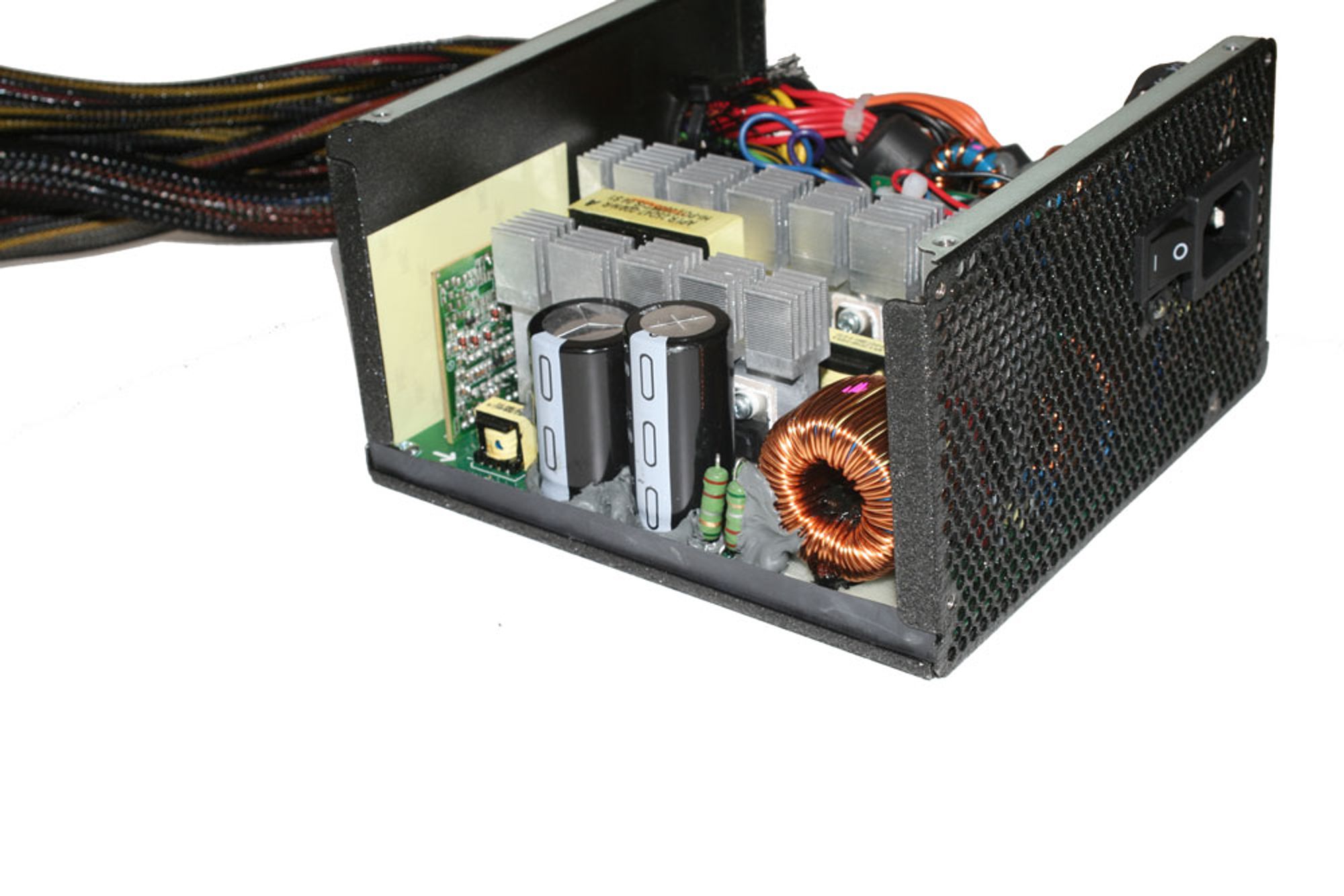

På primærsiden finner vi også et noe unormalt kondensatoroppsett. Det er to stykker, begge fra Nippon Cemi Cons SMQ-serie. Det vi stusser litt på et er at det er benyttet to kondensatorer av forselig fysisk størrelse. De er koblet for å spre belastningen, så det er ikke snakk om noen god gammeldags spenningsfordobler.

Sekundærsiden er preget av kondensatorer fra Ltec. Produsenten har vi møtt på et par ganger tidligere, og vi har ikke noe spesielt og si om dem. I nærheten finner vi også en standard temperaturregulert viftekontroller sammen med noen av beskyttelseskretsene.

Side 4: Resultater – spenninger

Resultater – spenninger

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Spenninger

Jevnt over kan spenningene vi finner på de respektive linjene, beskrives som litt på kanten. +3,3 V- linjen ruger sjeldent på de mest stabile verdiene, noe som også er tilfellet her. Linjen ender opp 3,94 % fra der den hører hjemme, noe som betyr at den faller over grensen vår for godkjente avvik (3 %).

Hvis vi kun ser på prosentene, er ikke +12 V-linjene faretruende lave. Men, til å være den linjen den er, ser vi på 2,08 % som litt mer enn ønskelig. +5 V-linjen er vi i motsetning meget fornøyd med, ved maksimal belastning ligger den 2,6 % fra sitt ideelle ståsted.

	+12 V	+5 V	+ 3,3 V
200 W	11,93 (-0,58 %)	5,02 (0,40 %)	3,30 (0,00 %)
300 W	11,88 (-1,00 %)	4,98 (-0,40 %)	3,26 (-1,21 %)
400 W	11,84 (-1,33%)	4,94 (-1,20 %)	3,23 (-2,12 %)
600 W	11,80 (-1,67 %)	4,90 (-2,00 %)	3,20 (-3,03 %)
MAKS	11,75 (-2,08 %)	4,87 (-2,60 %)	3,17 (-3,94 %)

Side 5: Resultater – rippel

Resultater – rippel

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er som vanlig målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at vi har målt rippelen ved 200, 300, 400, 600 og 700 Watt.

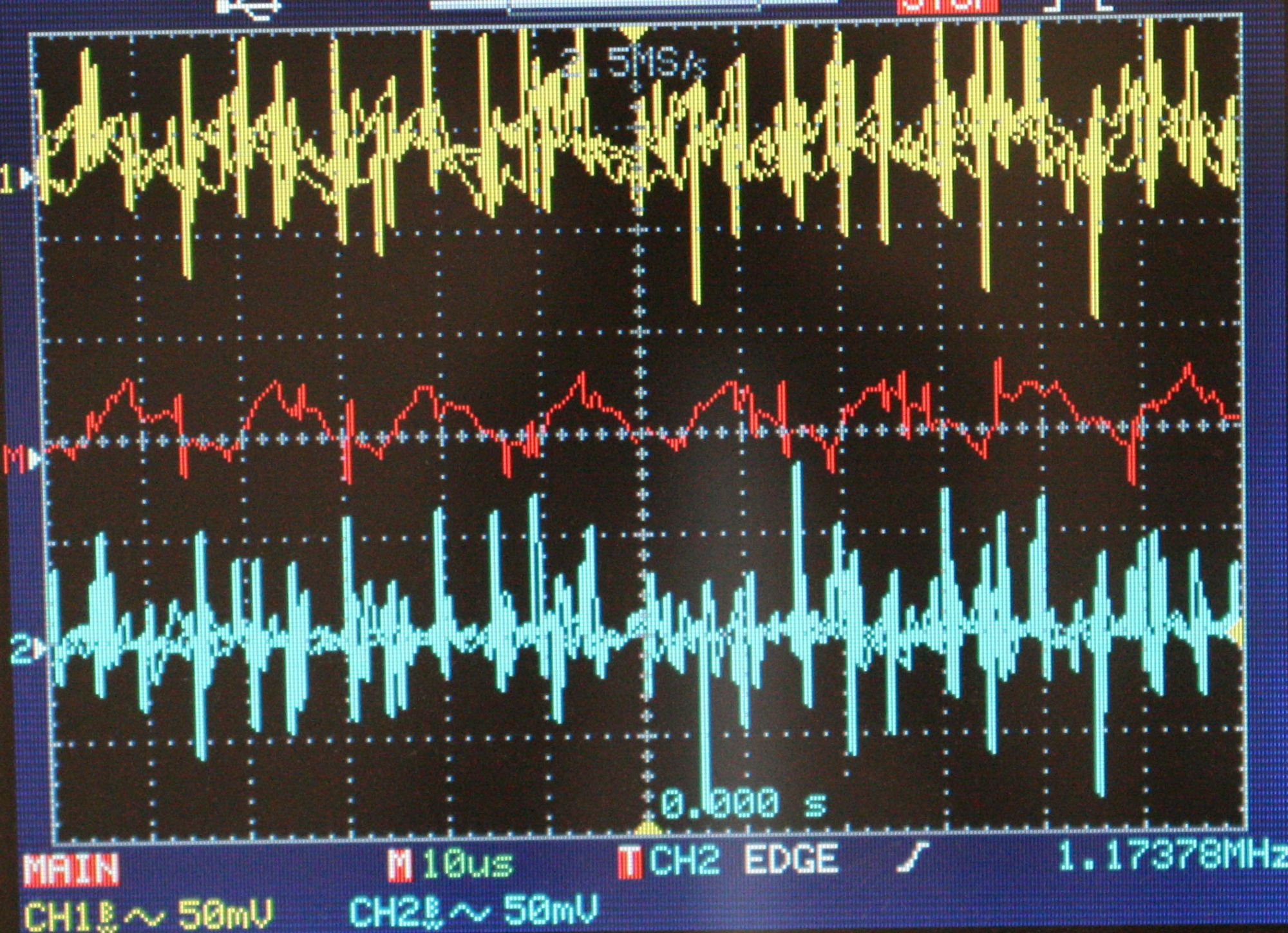

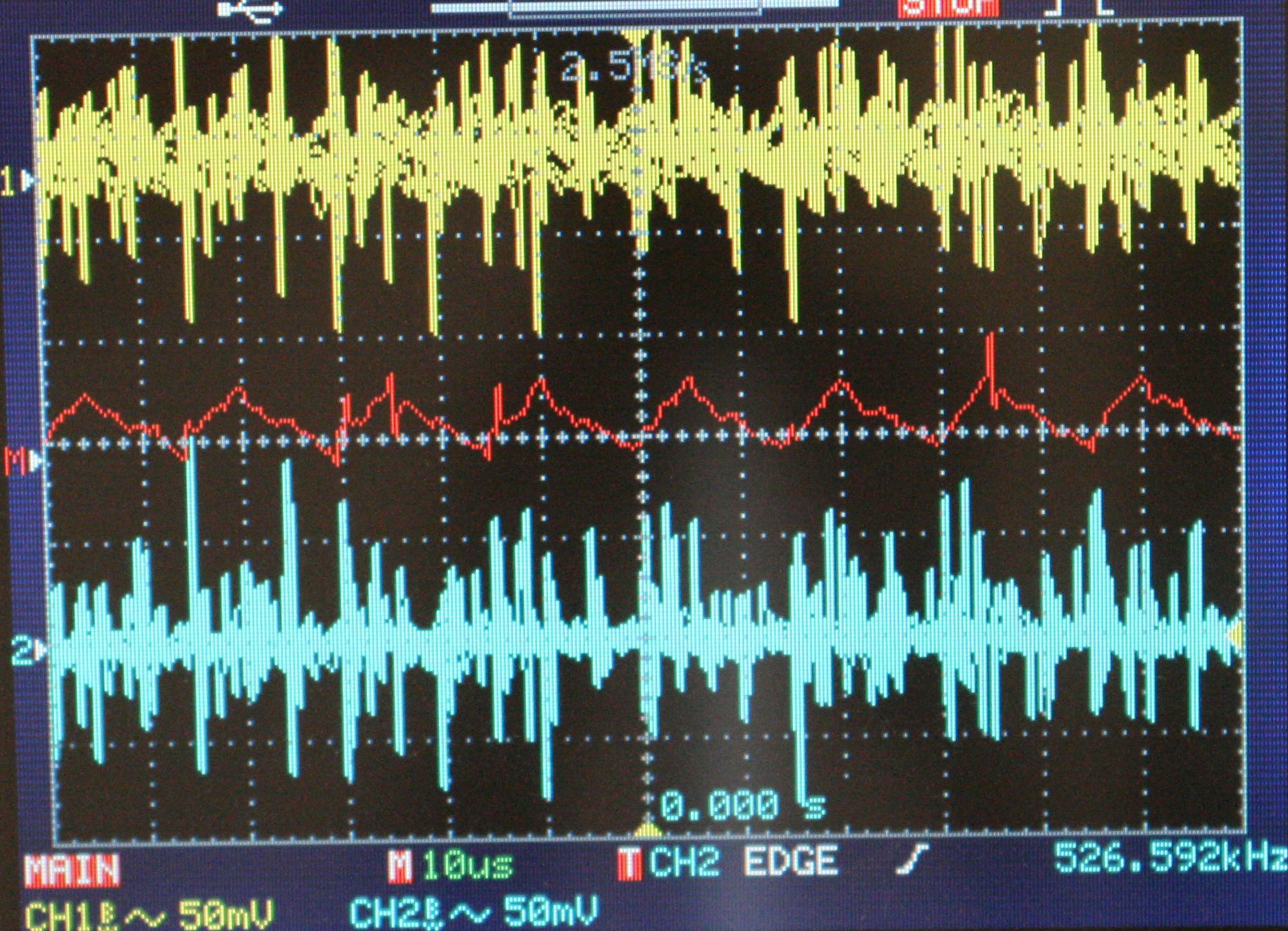

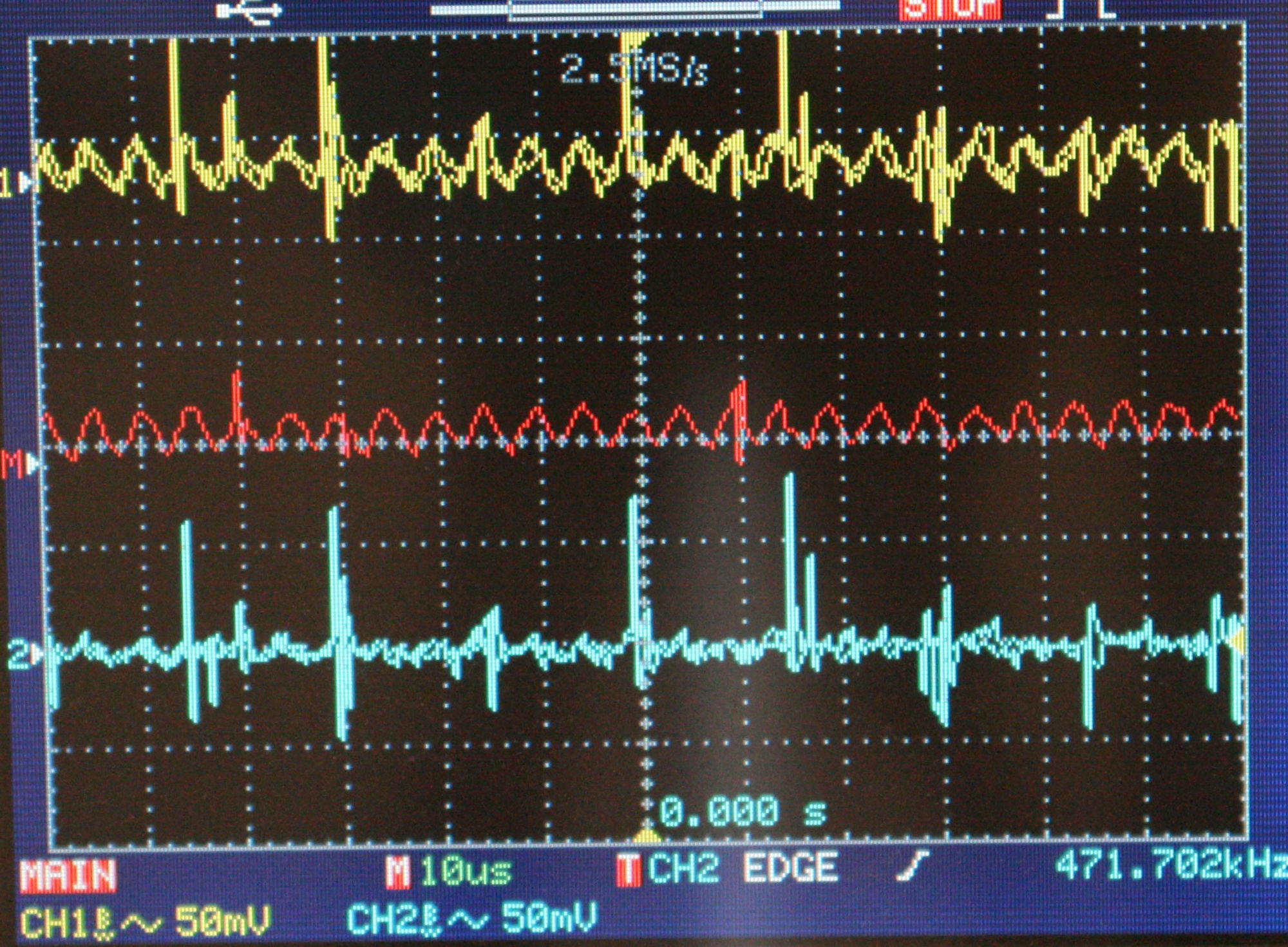

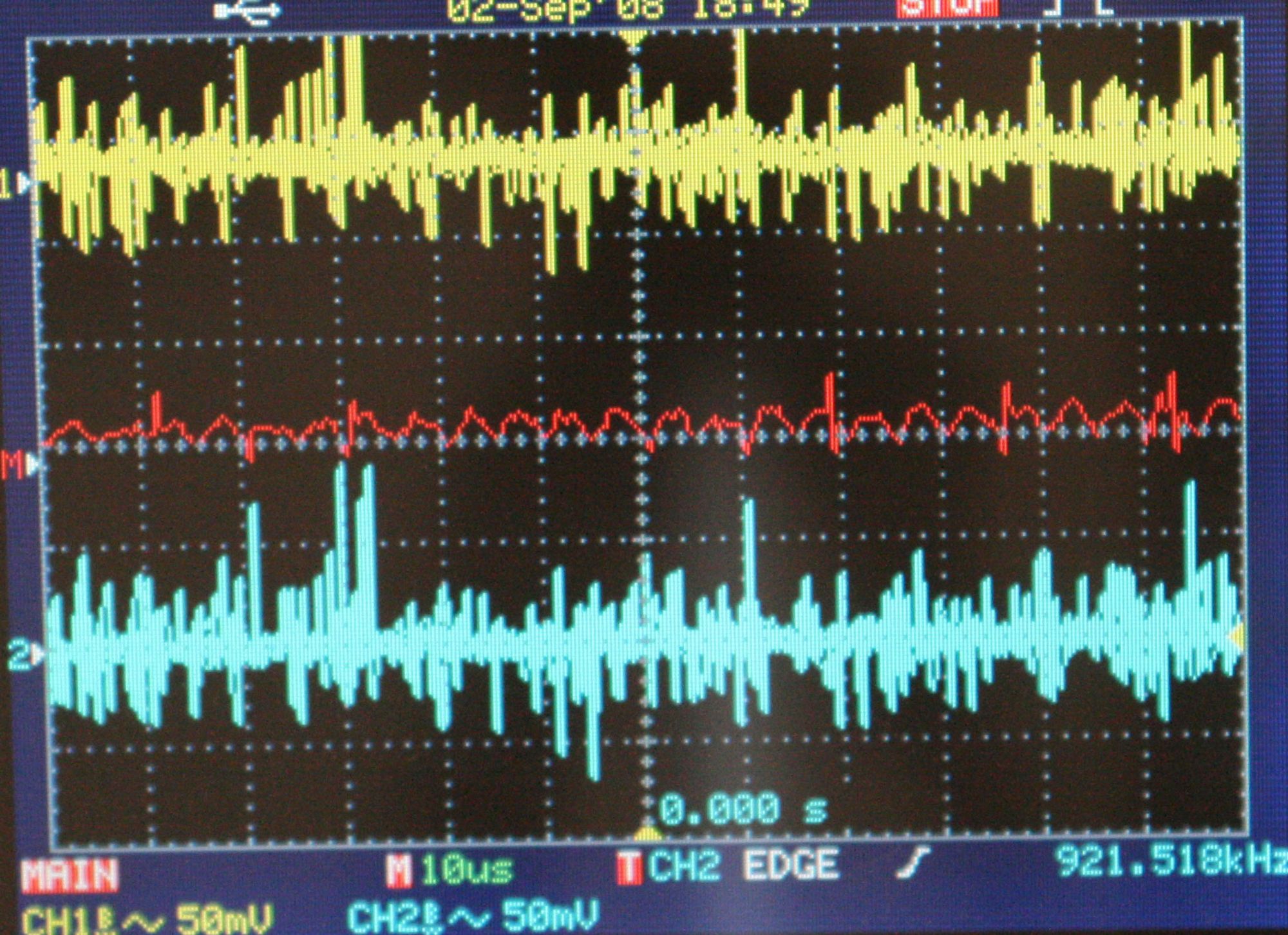

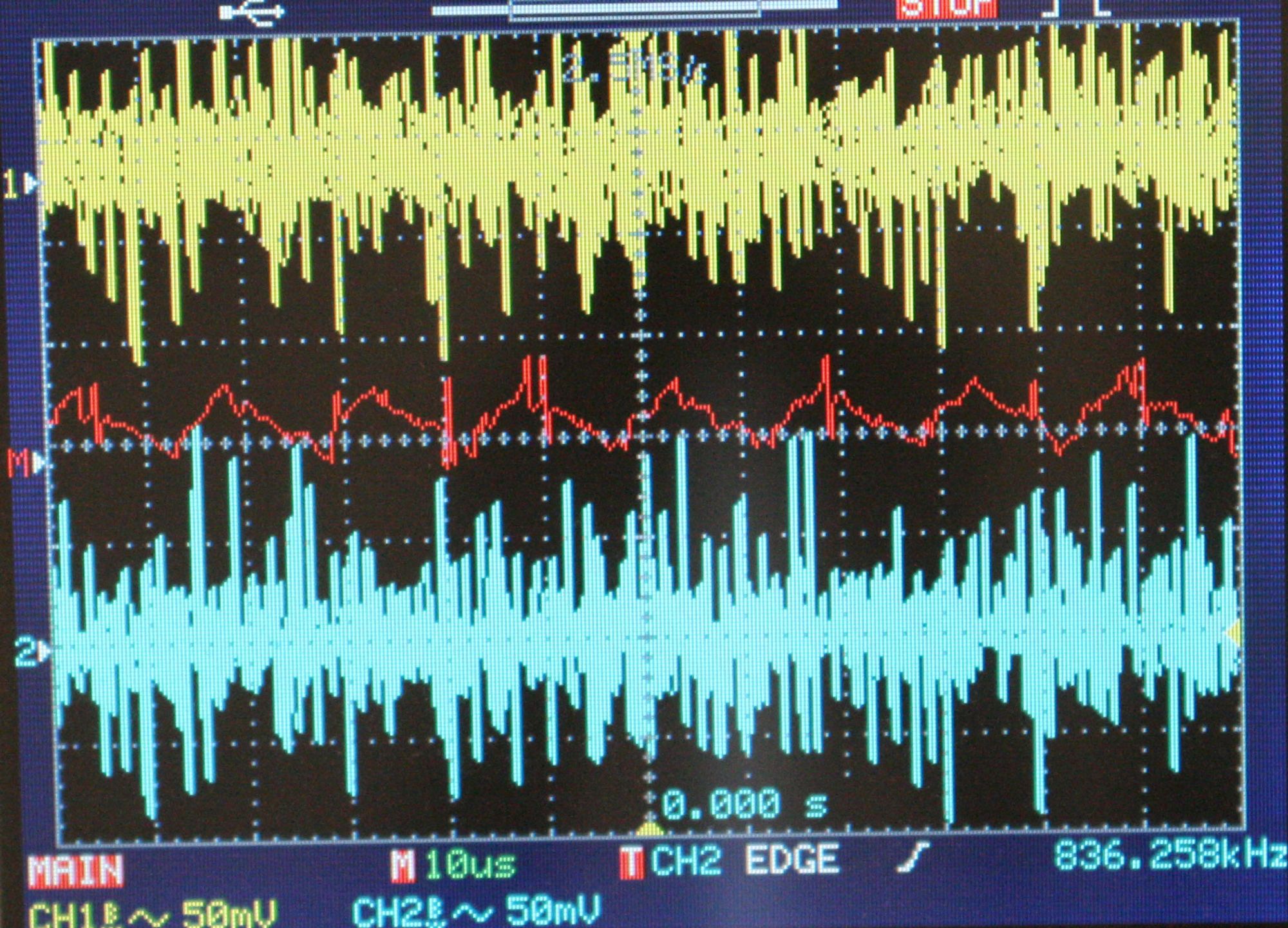

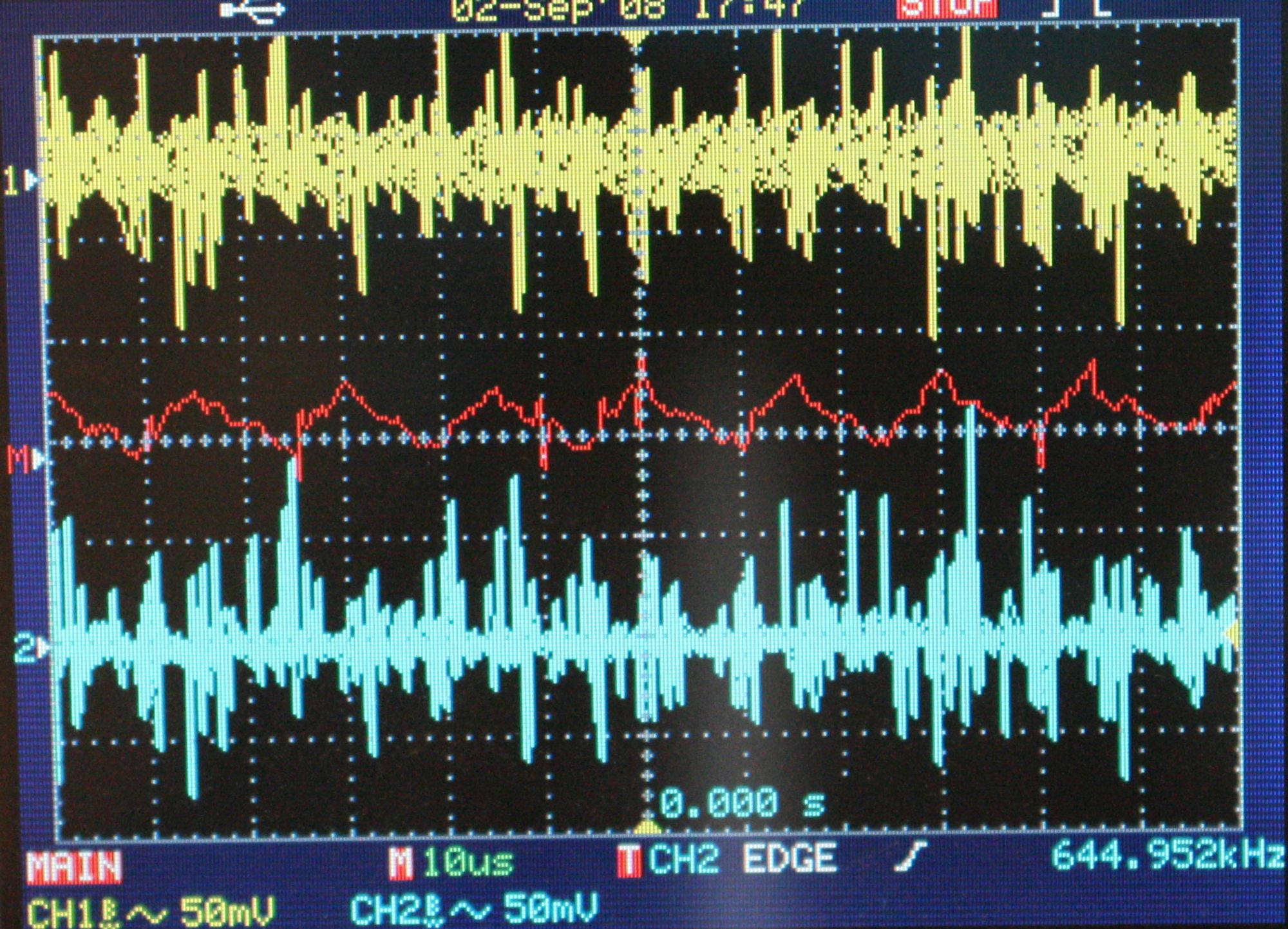

Med et kjapt overblikk ser vi ut fra grafene at +12 V-linjene holder seg innenfor godkjente rammer. Ved våre målinger mellom 200 og 700 W, varierer rippelen fra 46 mV til 56 mV. Dette er så absolutt godkjente verdier, og vi beveger oss videre nedover blant spenningene.

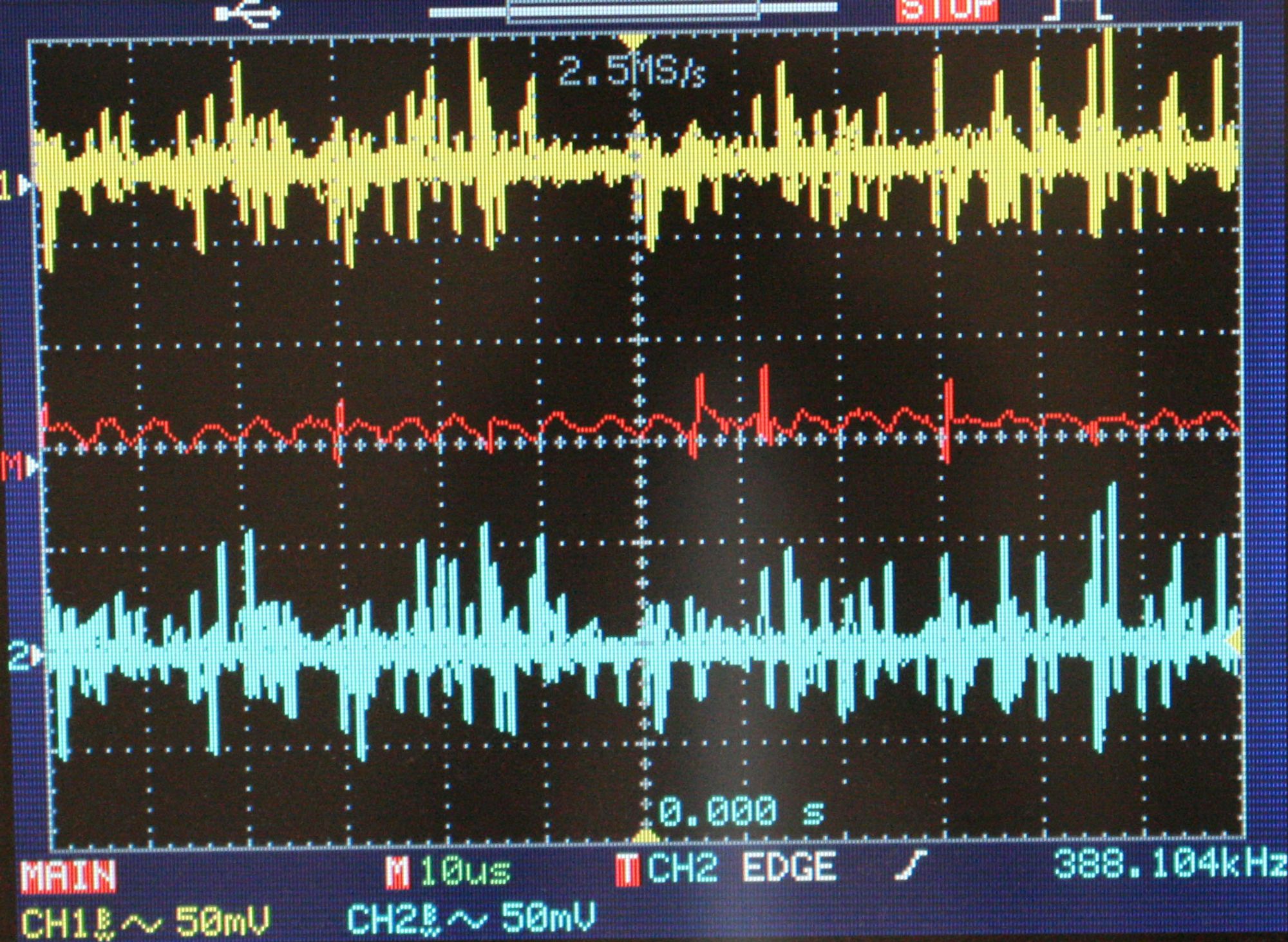

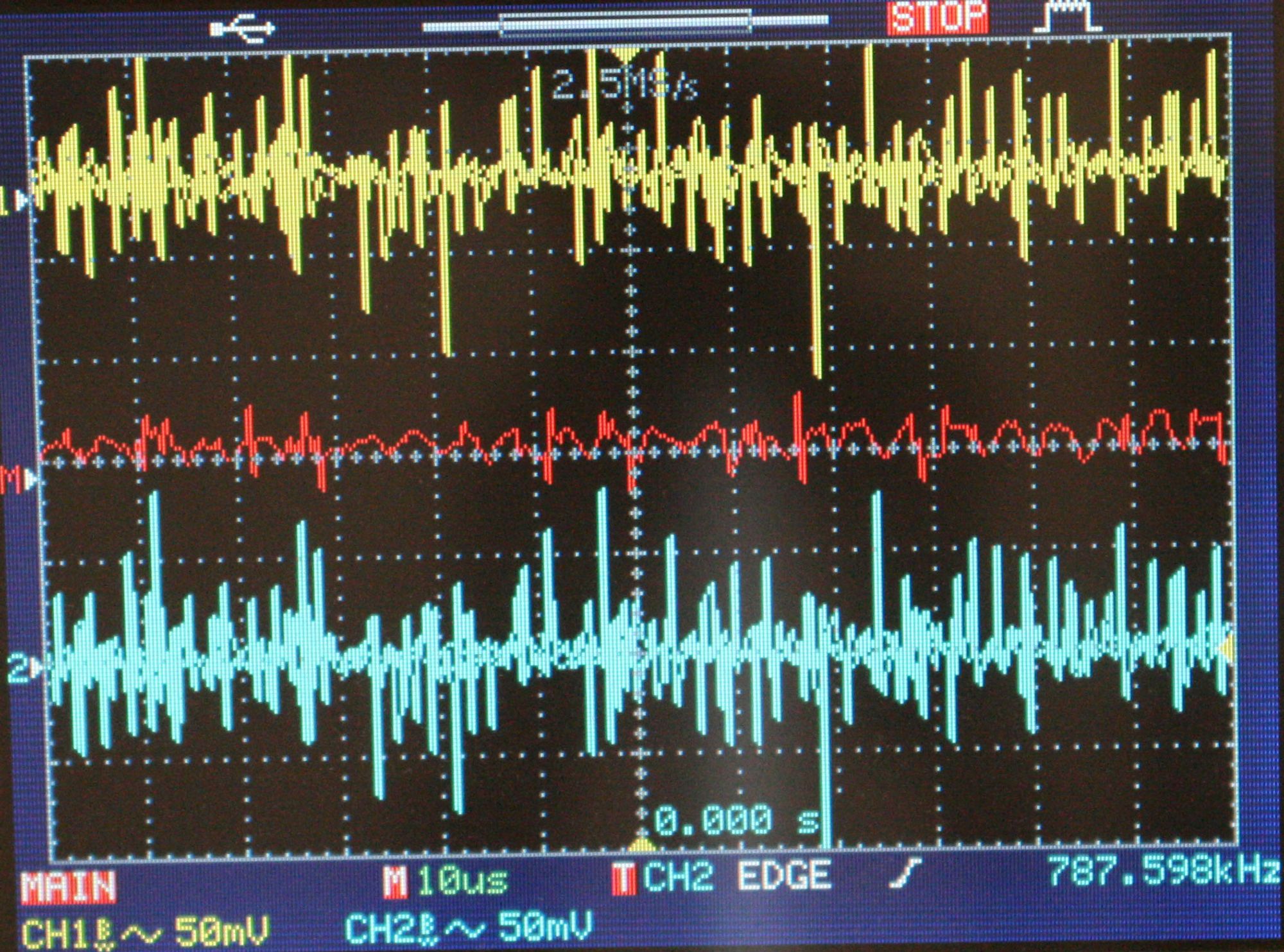

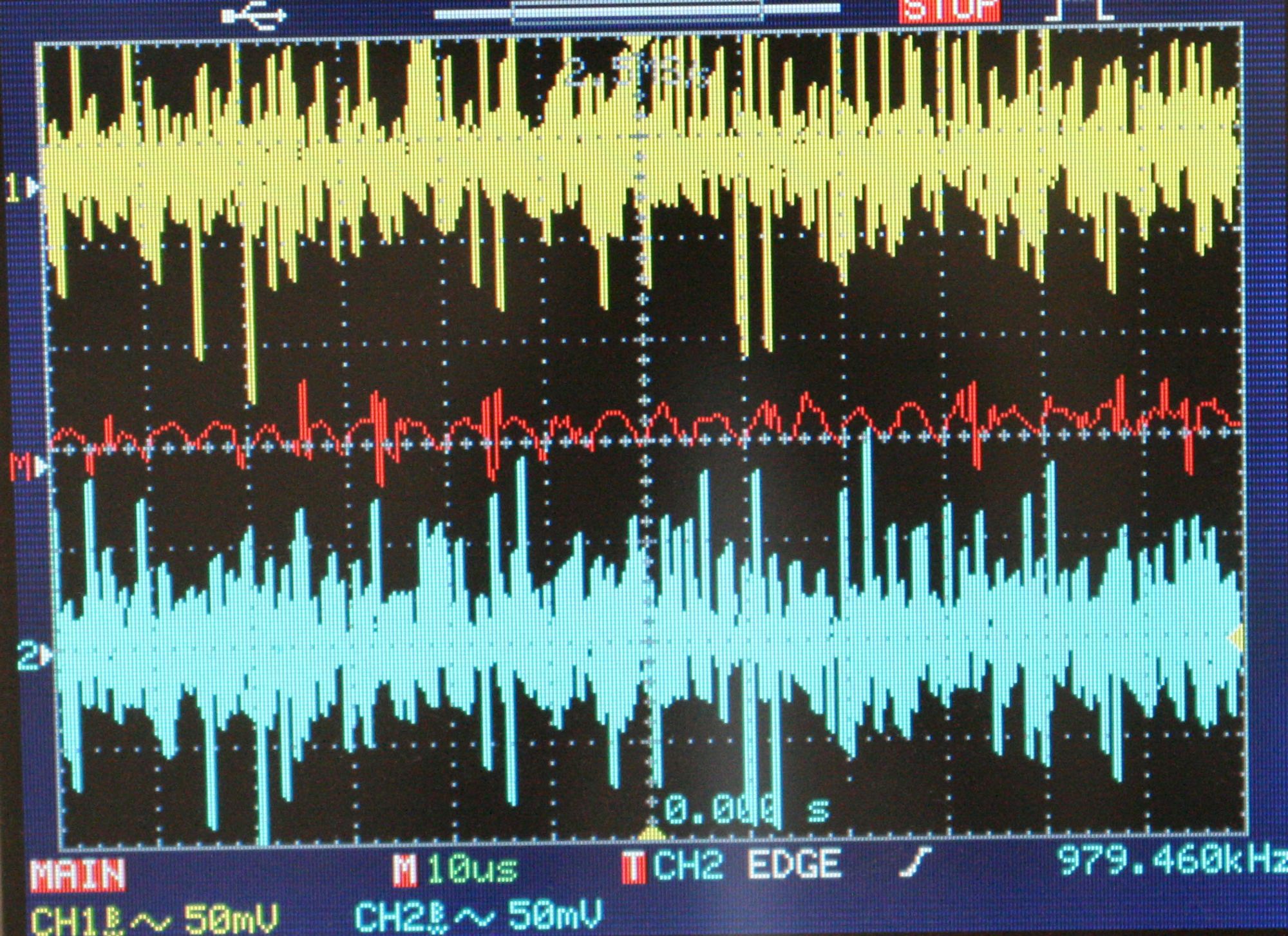

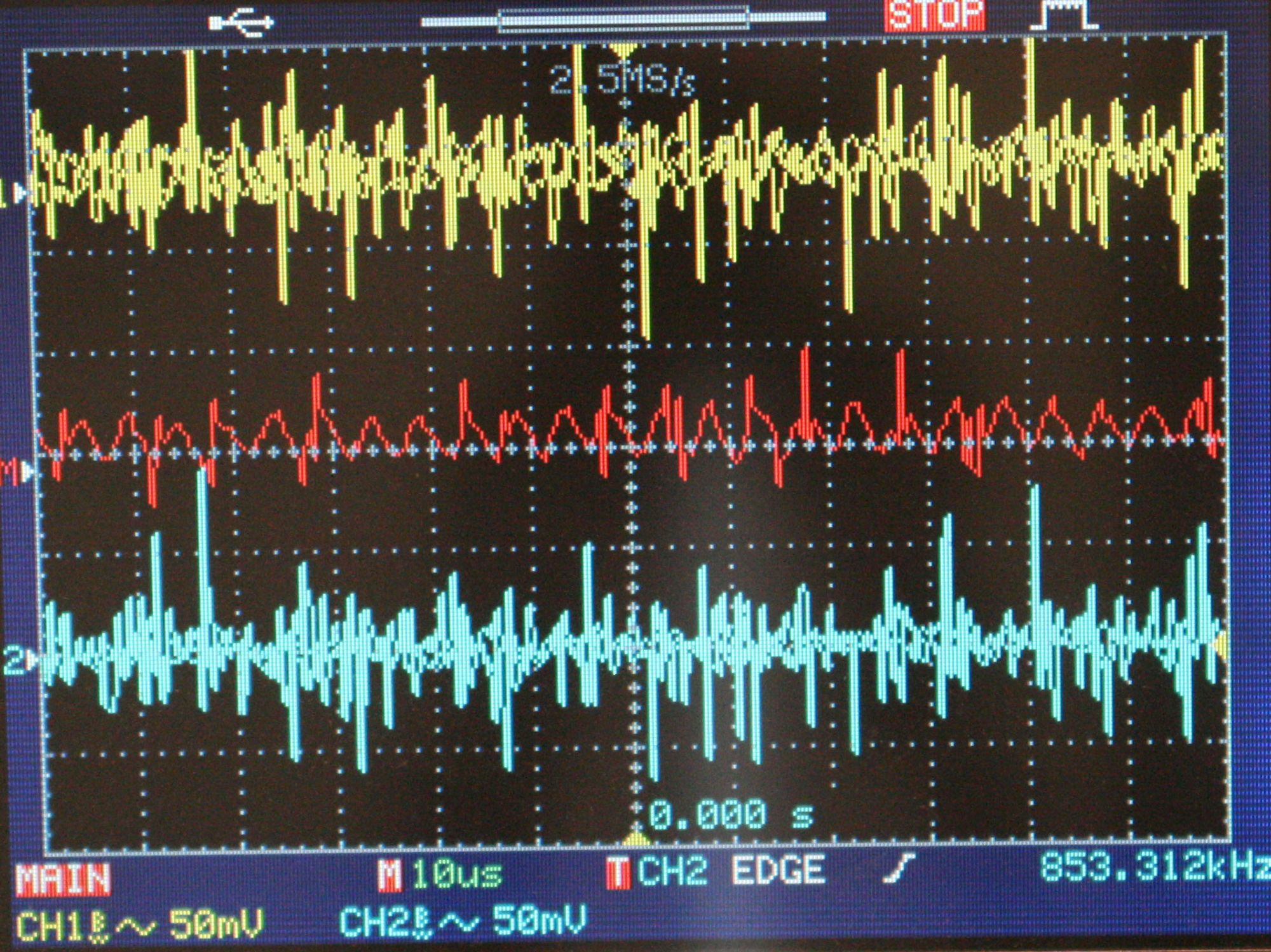

Neste linje ut pÃ¥ den røde løper er +5 V–linjen. Rippelen starter lavt, 16 mV ved 200 W belastning. Verdien stiger jevnt, men gjør et lite hopp mot slutten. Dette siste hoppet gjør at rippelen til slutt ender opp pÃ¥ 36 mV ved maksimal belastning.

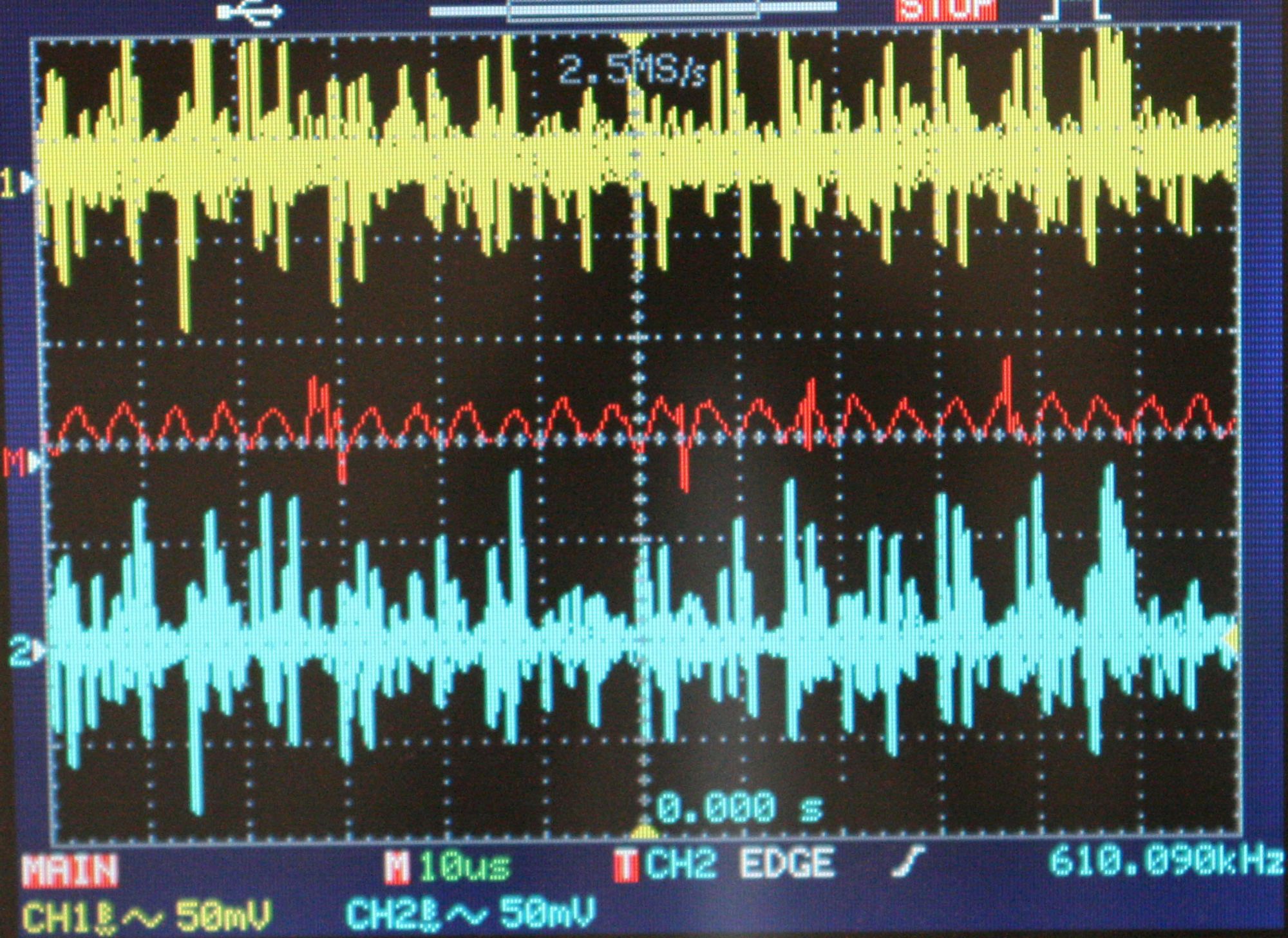

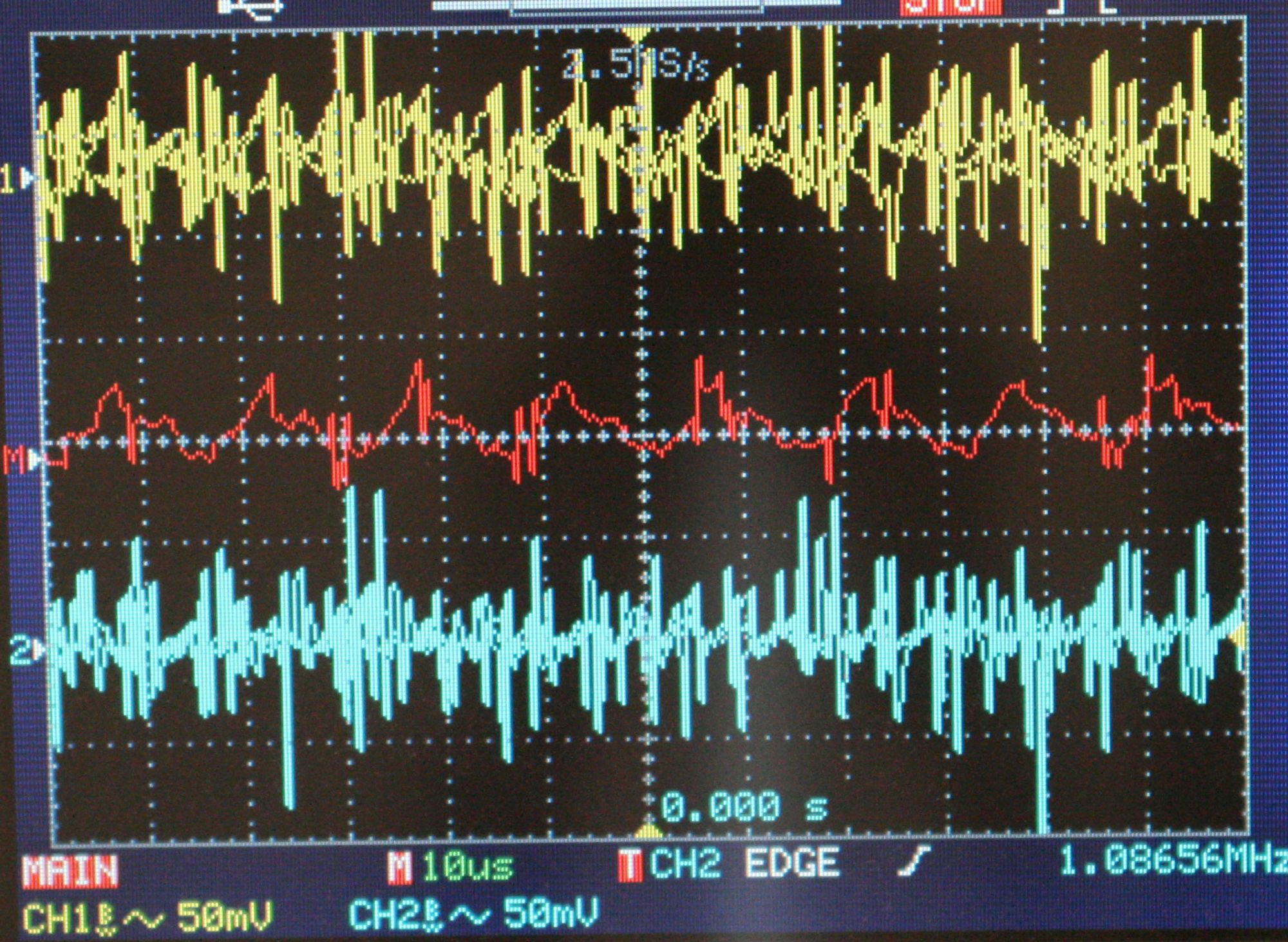

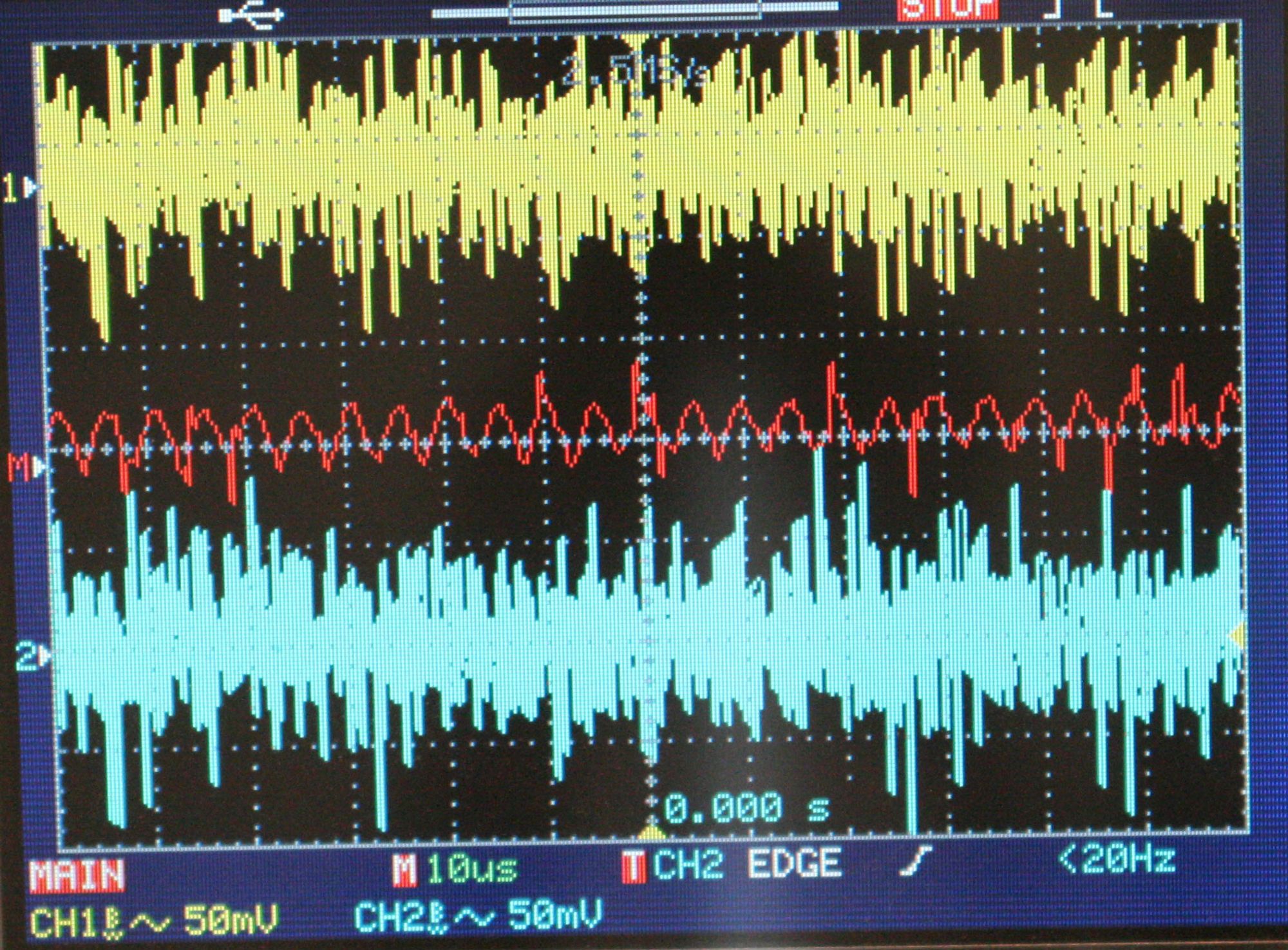

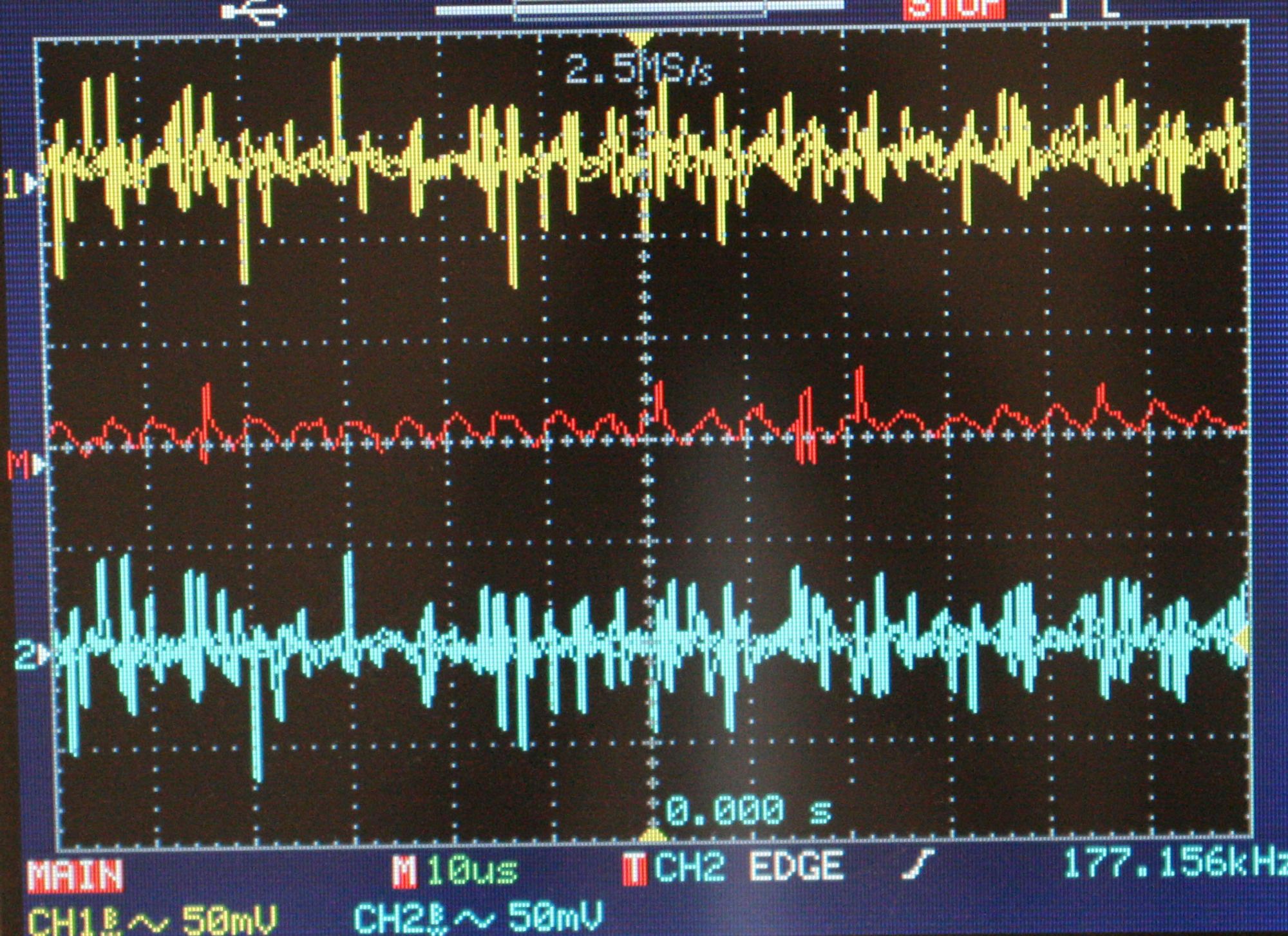

Sist ut er +3,3 V–linjen. Som minstemann har den allikevel de samme kravene til stabilitet som +5 V–linjen. NÃ¥r vi gir strømforsyningen en belastning pÃ¥ 200 W, har linjen en 12 mV høy rippel. NÃ¥r vi øker belastningen, stiger ikke verdien spesielt mye. Den ender til slutt opp 18 mV fra der den hører hjemme.

Side 6: Resultater – effektivitet og støy

Effektivitet

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

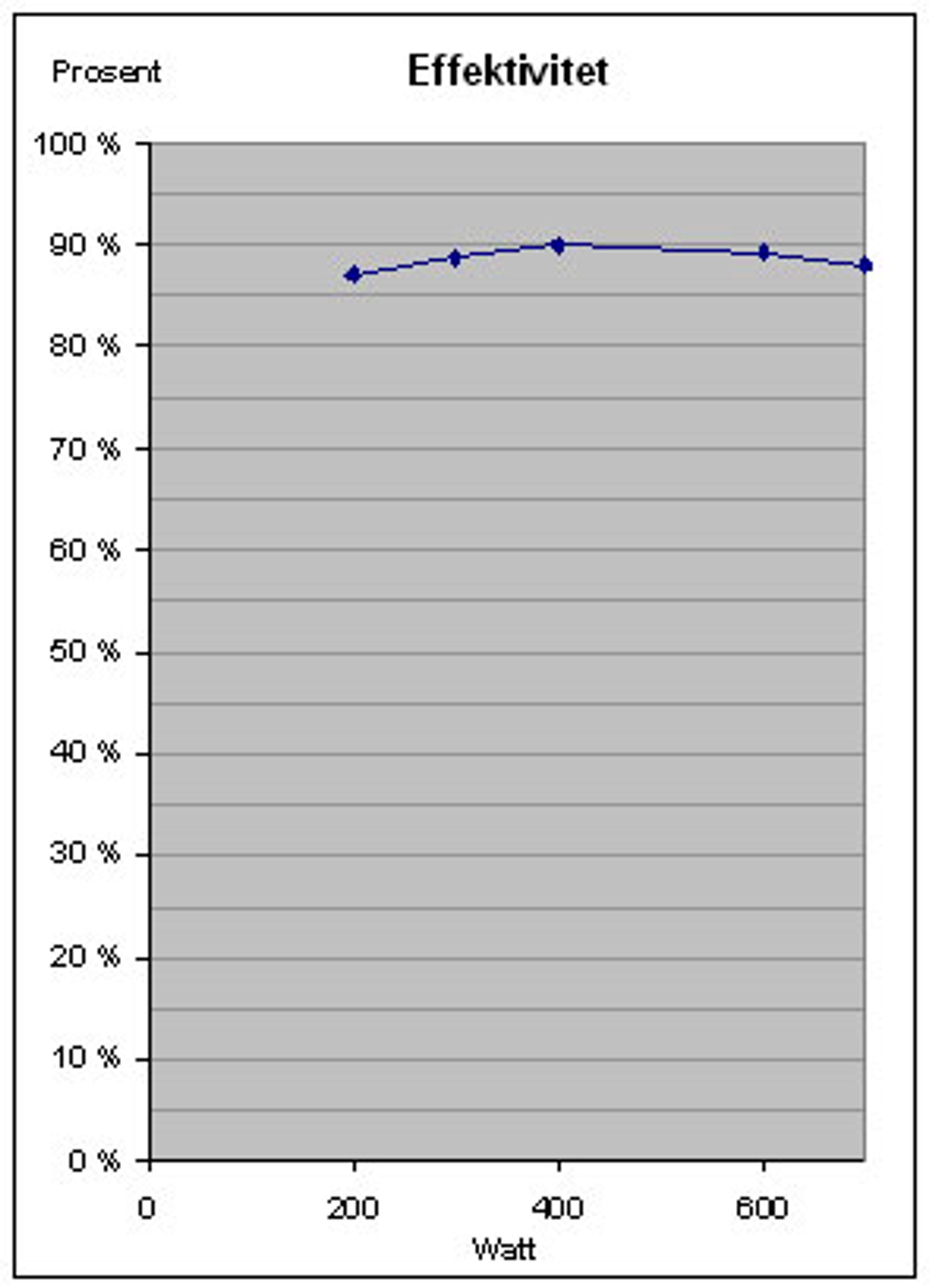

Cooler Master UCP er den første strømforsyningen som har fått sølv-sertifisering i 80+ direktivet. I tillegg til det, lover de som produsent en energieffektivitet på opptil 88 %. Løftene har de ingen problemer med å holde. Den laveste verdien vi finner er 87,1 % ved 200 W belastning. Effektiviteten stiger opp til 90 % før den synker ned igjen. Det er sjeldent vi måler slike verdier, og vi lar oss imponere litt.

Støy

Støymålingene blir gjort på vår nye testlab for støymålinger. Mikrofonene ble da montert 60 cm over senter av viften. Grunnen til at vi ikke har plassert den nærmere, er fordi luftstrømmen i seg selv vil slå ut på mikrofonen. Vi har ikke plassert mikrofonen lenger unna grunnet plassmangel (standarden sier 1 meter). Støymålingene vi nå gjør vil derfor ikke samsvare med verdiene som produsenten oppgir, men vi vil kunne skille strømforsyningene fra hverandre.

Bakgrunnsstøyen ble målt til 26,6 dBA. Som alltid blir strømforsyningen belastet ved 500 W under målingene.

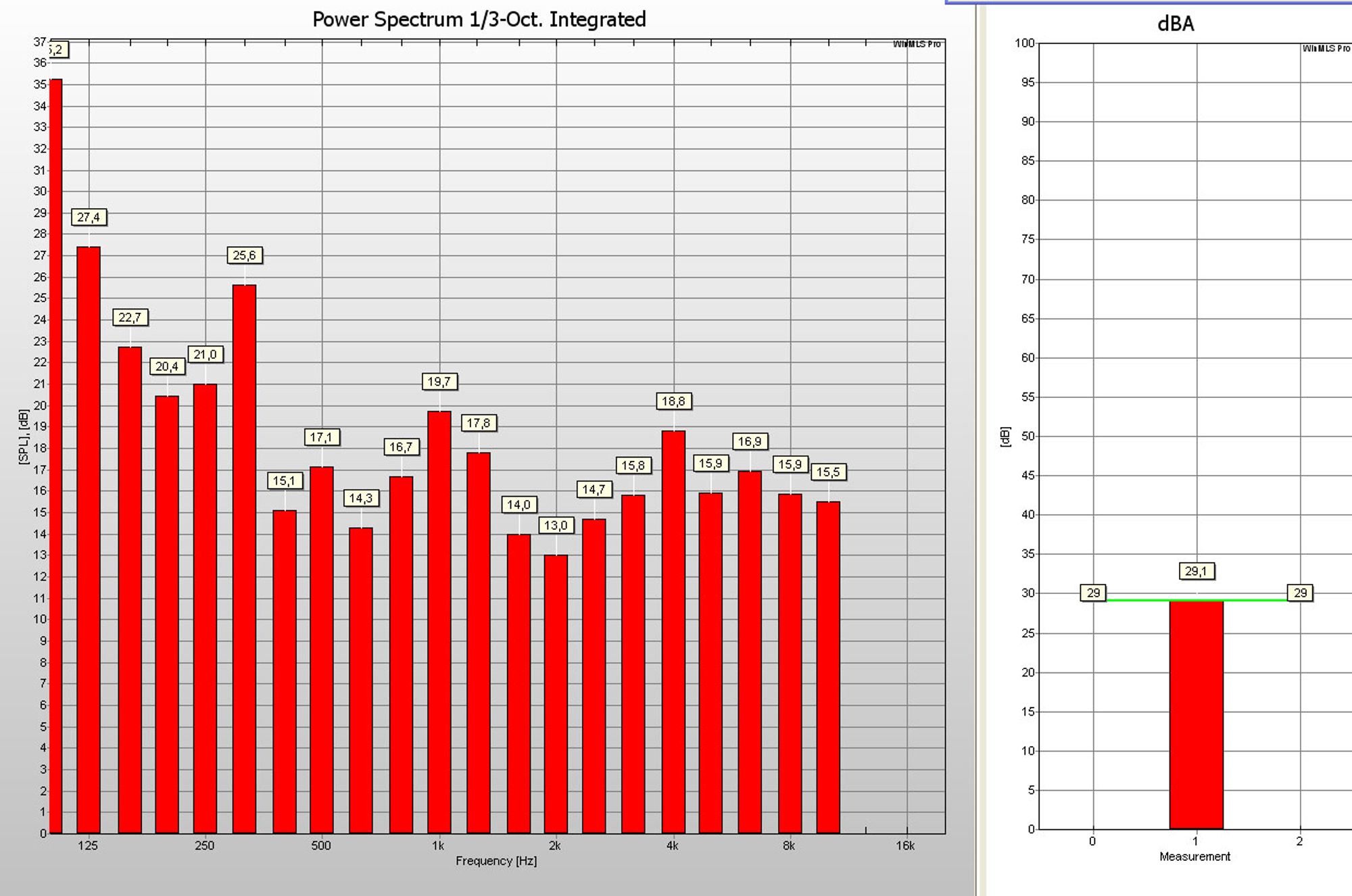

Som omtrent alle andre strømforsyningsprodusenter lover Cooler Master et lavt støynivå. Viften de har valgt er derimot kjent for å gi fra seg litt støy i forhold til luftmengden den flytter. Igjen får vi bevist at spesifikasjoner ikke er alt. Strømforsyningen er faktisk ganske stillegående, 29,1 dBA, så vi skal gi Cooler Master rett i deres påstand. De må derimot se seg slått av produsenter slik som Mist og Chill Innovation.

Side 7: I bruk

I bruk

Under testing monterte vi strømforsyningen 3 uker i vårt testkabinett. Monteringen gikk smertefritt, noe vi tror gjelder for de fleste kabinetter. Kontrollmål er alltid greit og gjøre, men strømforsyninger i denne størrelsen har vært på markedet så mange år at de fleste kabinettprodusenter lager nok plass til de.

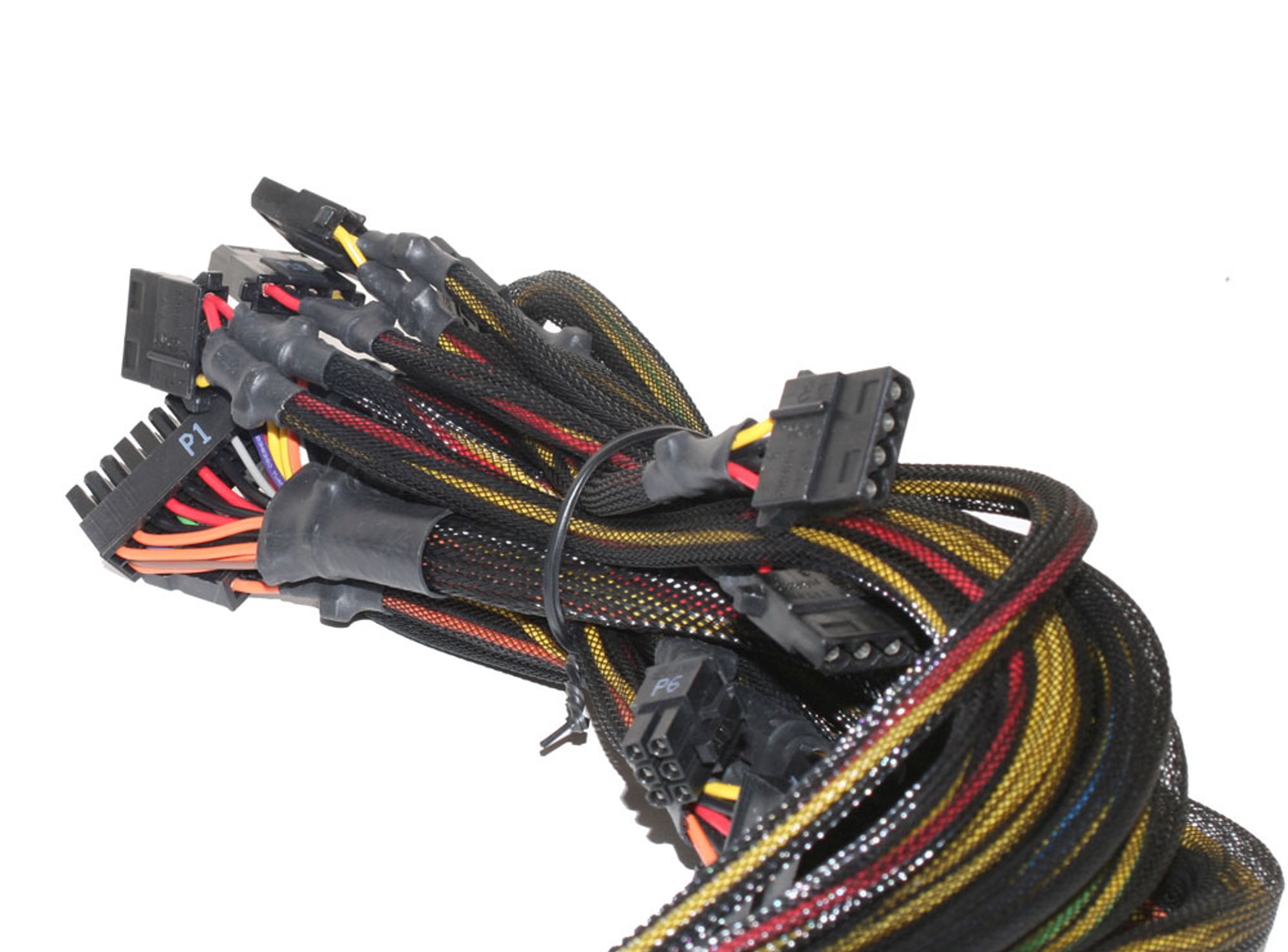

Cooler Master har valgt å trekke vanlige, sorte, kabelstrømper på alle strømforsyningens kabler. De er festet med både strips, limtape og krympeslanger. Det skal med andre ord mye til før disse løsner, noe vi fikk bekreftet under testing.

Ingen kabler er modulære, noe som fort kan bety et salig kabelkaos. Fordelen med denne strømforsyningen er faktisk kabellengden. Selv om mer kabel kanskje betyr mer kaos, tillatter den ekstra lengden deg å lettere brette kabler vekk fra steder hvor den hadde påvirket luftstrømmen.

Side 8: Konklusjon

Konklusjon

Cooler Master viser igjen av de har satt sammen en strømforsyning som yter godt nok for normalt bruk. Dessverre viser det seg nok en gang at den mangler det lille ekstra som skal dytte den opp blant de beste enhetene på markedet.

Spenningene er både gode og dårlige. +3,3 V-linjen synker under kravet for 3 % avvik, mens de fem andre linjene holder seg innenfor. Rippelen på toppen av spenningen er lav over samtlige linjer. Den høyeste verdien vi måler er 56 mV på +12 V-linjene. +3,3 V-linjen er lavest, med sine 18 mV.

Cooler Master lover et meget høyt effektivitetsnivå. Opptil 88 % er det få produsenter som vil garantere, men løftet blir faktisk mer enn bare holdt. Vi måler verdier helt opp til 90 %, noe vi bare har gjort et par ganger tidligere. Støynivået er også meget lavt, ikke mer enn 29,1 dbA ved våre målinger.

Strømforsyningen har en veiledende pris på 1090 kroner her til lands. Til en 700 Watter og være er dette en meget stiv pris. Enheten har riktig nok ikke funnet sin plass i norske butikkhyller enda, så prisen vil kanskje synke med tiden.

+ Lange kabler
+ Fin rippel
+ 5 års garanti fra produsent

- Ikke modulær
- Lav +3,3 V-linje
