Side 1: Introduksjon

Kjølegiganten Cooler Master lever på sitt tiende år, og har vist seg sterke på flere fronter. De produserer riktig nok ikke kun kjøleutstyr, vi har tidligere sett spennende kabinetter og strømforsyninger rulle ut fra deres produksjonsbånd.

Vi har tidligere testet en Real Power M620W fra Cooler Master. Den gangen stod det ikke helt bra til med spenningene. Kanskje Cooler Master har vært mer heldig med deres stillegående serie "Silent Pro"? La oss finne det ut!

Takk til Cooler Master som sendte produktet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

Du kan lese mer om strømforsyningen, og andre strømforsyningen fra Cooler Master, på deres produktsider.

Cooler Master Silent Pro 700 W
Formfaktor	ATX12V Rev:2.2
Dim. (BxHxD)	150 x 86 x 160 mm
Tester	Hi-Pot, ATE og Burn-In
Godkjenninger	N, TUV, CB, PCT, CE
Overspenningsbeskyttelse	+3,3, +5V, +12V1
Overstrømsbeskyttelse	Ja
Kortslutningbeskyttelse	Alle utganger
Overlastbeskyttelse	Ja
Manuelt regulert vifte	Nei
Temp. regulert vifte	Ja
MTBF	100.000

AC inn
Spenning	Max. strøm	Frekvens	Beskyttelse
100-240 V	12 A	47-63 Hz	Intern sikring

DC ut
Spenning	Min. strøm	Max. strøm	Lastreg.	Linjereg.	Max. ripple
+3,3 V	0,5 A	28,0 A	5 %	1 %	50 mV
+5 V	0,5 A	25,0 A	5 %	1 %	50mV
+12 V1	1 A	50,0 A	5 %	1 %	120 mV
-12 V	0 A	0,5 A	10 %	1 %	120 mV
+5 Vsb	0 A	2,5 A	5 %	1 %	50 mV

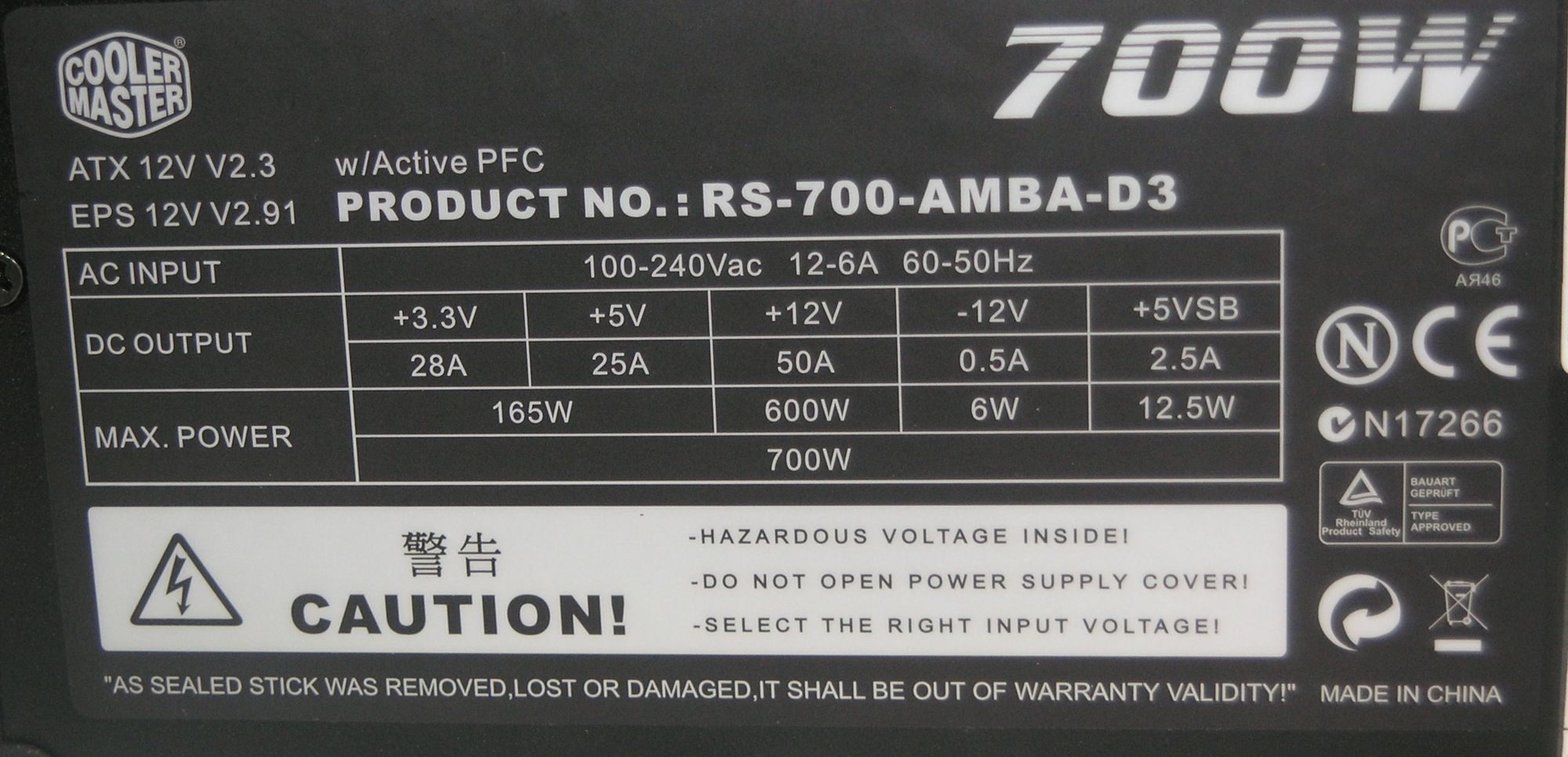

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	28 A	25 A	50 A	-	-	-	0,5 A	2,5 A
Totalt Effekt Ut	165 W		600 W				6 W	12,5 W
	700 W

Noe vi ser mer og mer av blant strømforsyningsprodusenter, er bruken av en enkelt +12 V-linje. Cooler Master har også gjort dette, og benytter en linje på 50 A. Dette betyr i praksis at du kan benytte deg av all effekten fra denne linjen. Utover det har de resterende linjene en helt normal strømtilgang.

ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
24-pin	0(1)	2(0)	0(2)	2(0)	5	9	1

Silent Pro tilbyr en helt normal mengde kontakter i forhold til effektklassen. Det eneste som det kanskje kan bli mangel på, er PCIe-kontakter. Vi finner totalt 15 periferie-kontakter, noe som skulle dekke de fleste behov.

Kabel	ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
Første / eneste punkt	40 cm	55 cm	45 cm	45 cm	55 cm	45 cm	45 cm	-
Andre punkt	-	-	-	-	-	60 cm	60 cm	-
Tredje punkt	-	-	-	-	-	75 cm	75 cm	75 cm

ATX-kabelen vi finner på strømforsyningen kan fort bli litt kort om du har et kabinett hvor strømforsyningen er montert i bunn. Utover det så har +12V- og PCI Express-kablene en fin lengde. Det samme gjelder også for periferi-kablene, som ikke heller blir alt for lange.

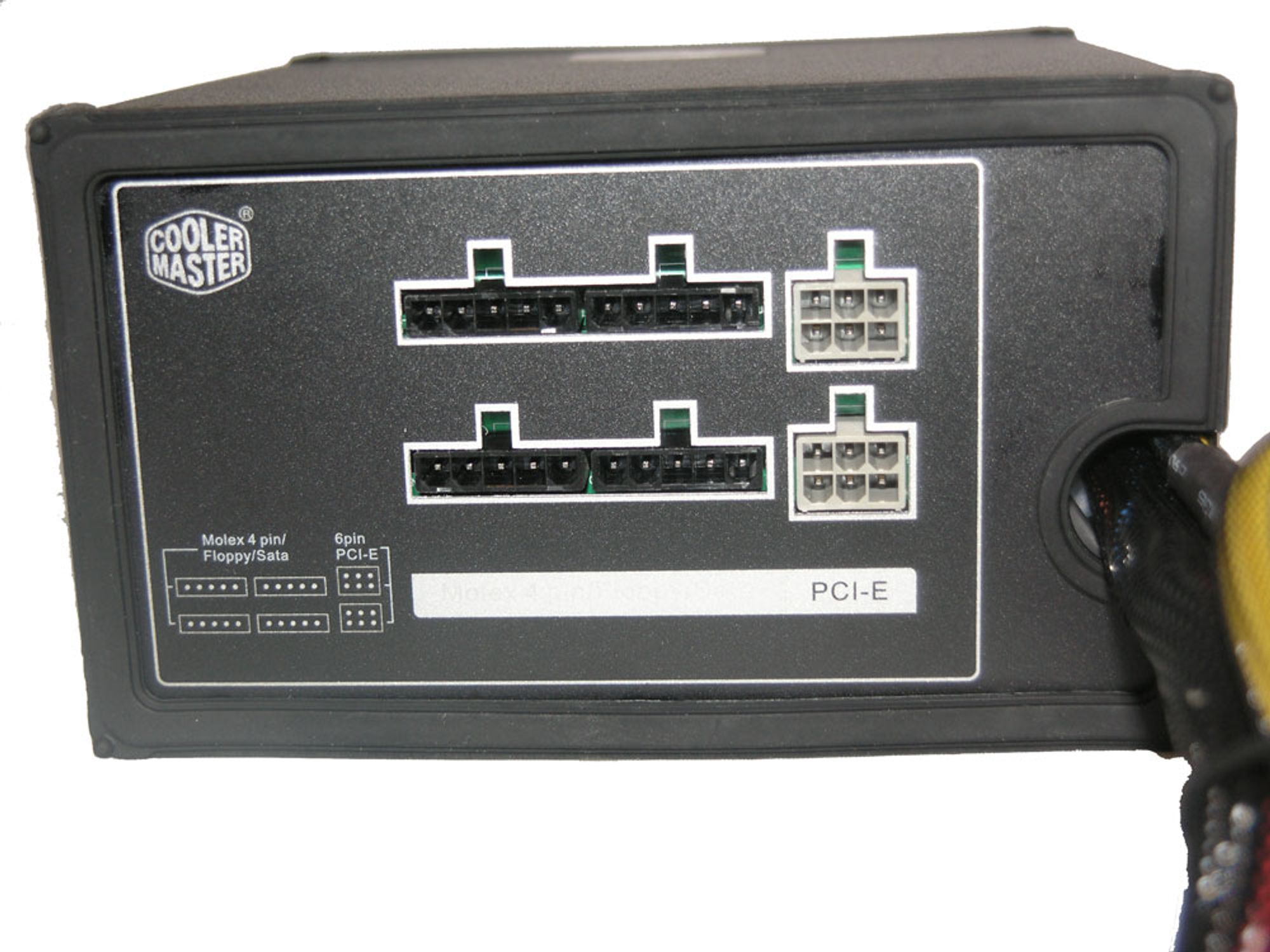

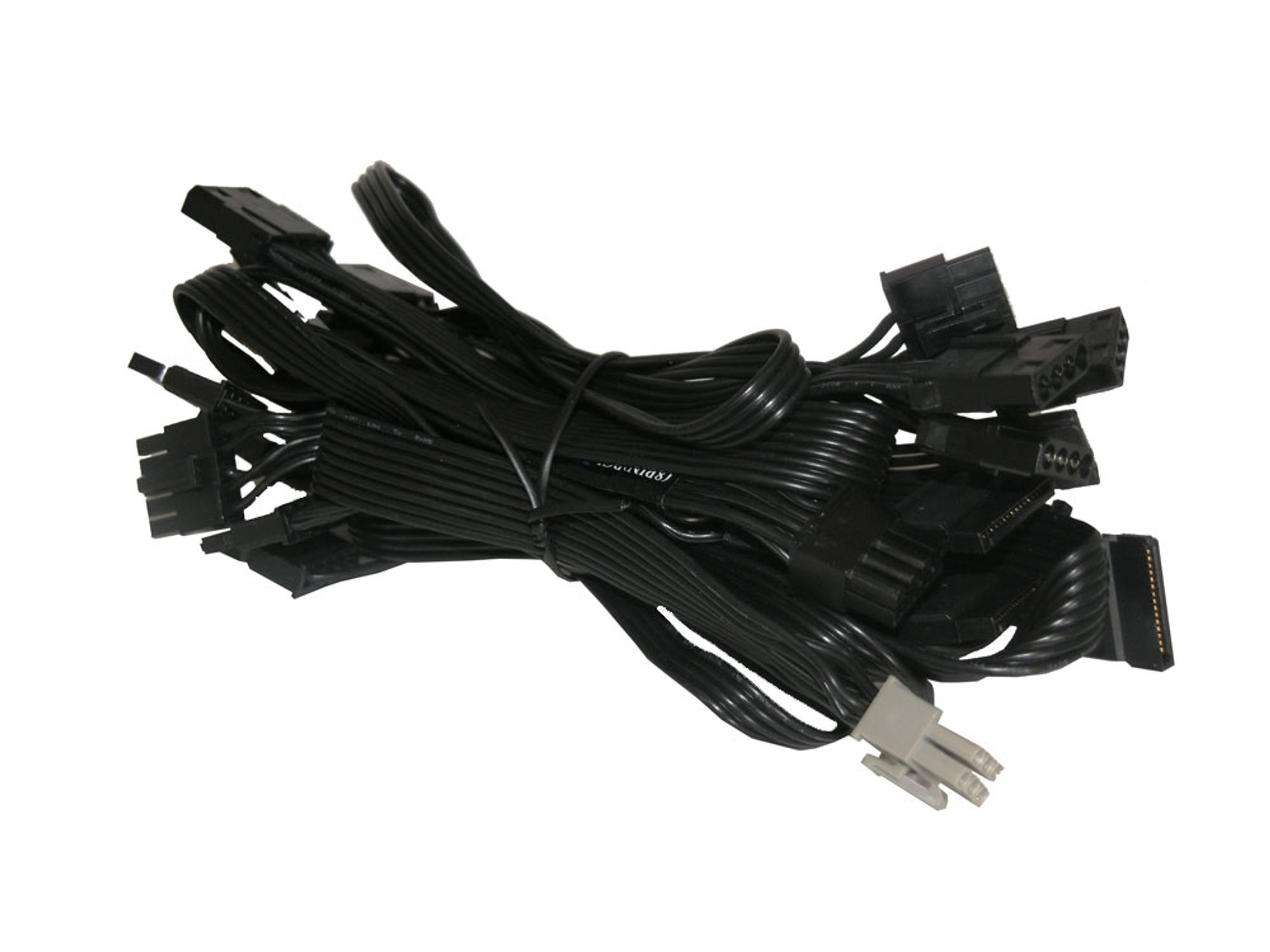

De modulære kablene er alle flate, noe som gjør det meget enkelt å rydde i kabinettet. De er derimot ikke av den stive typen, slik som Corsair sine strømforsyninger benytter seg av.

Side 3: En nærmere titt

En nærmere titt

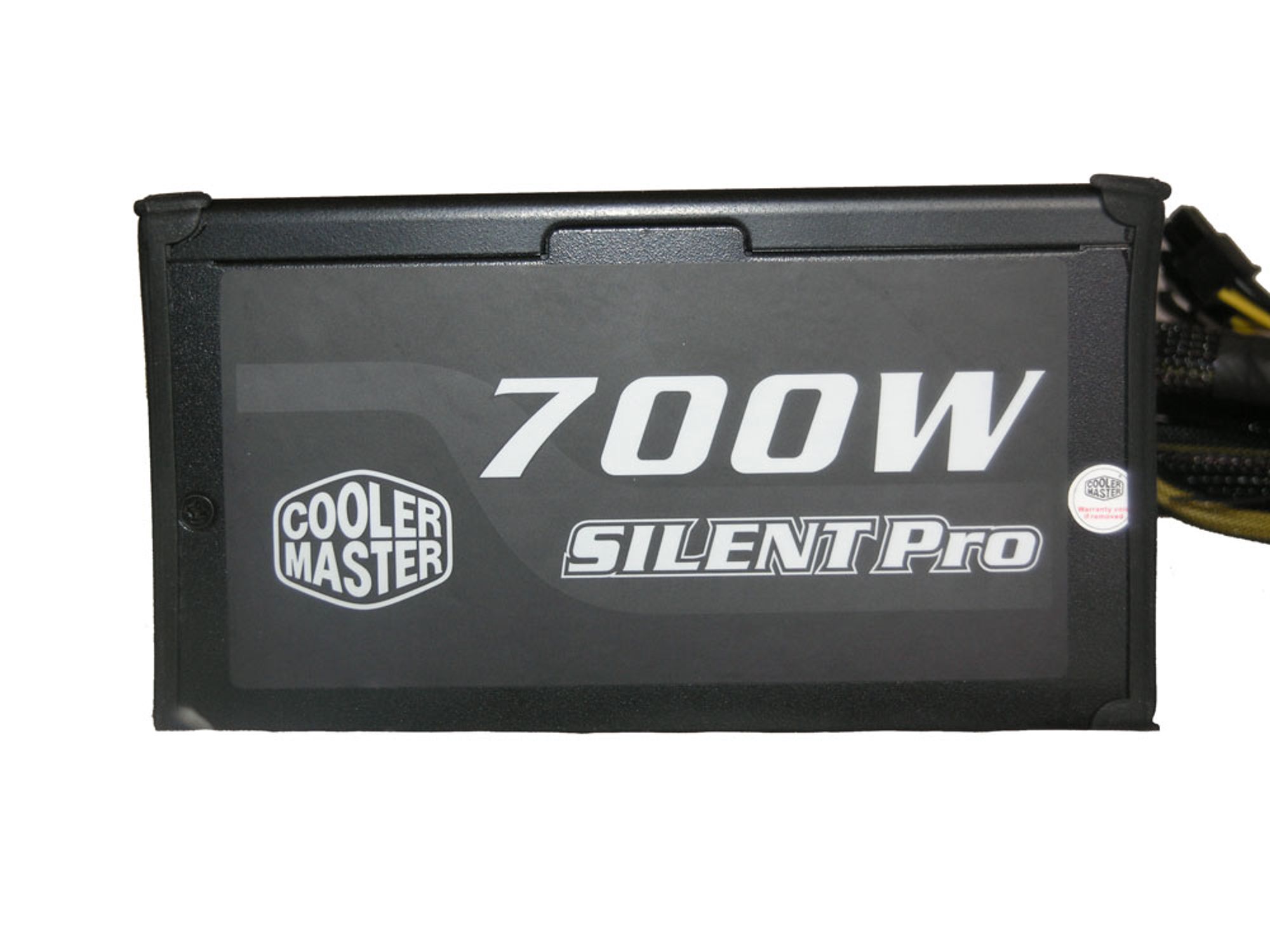

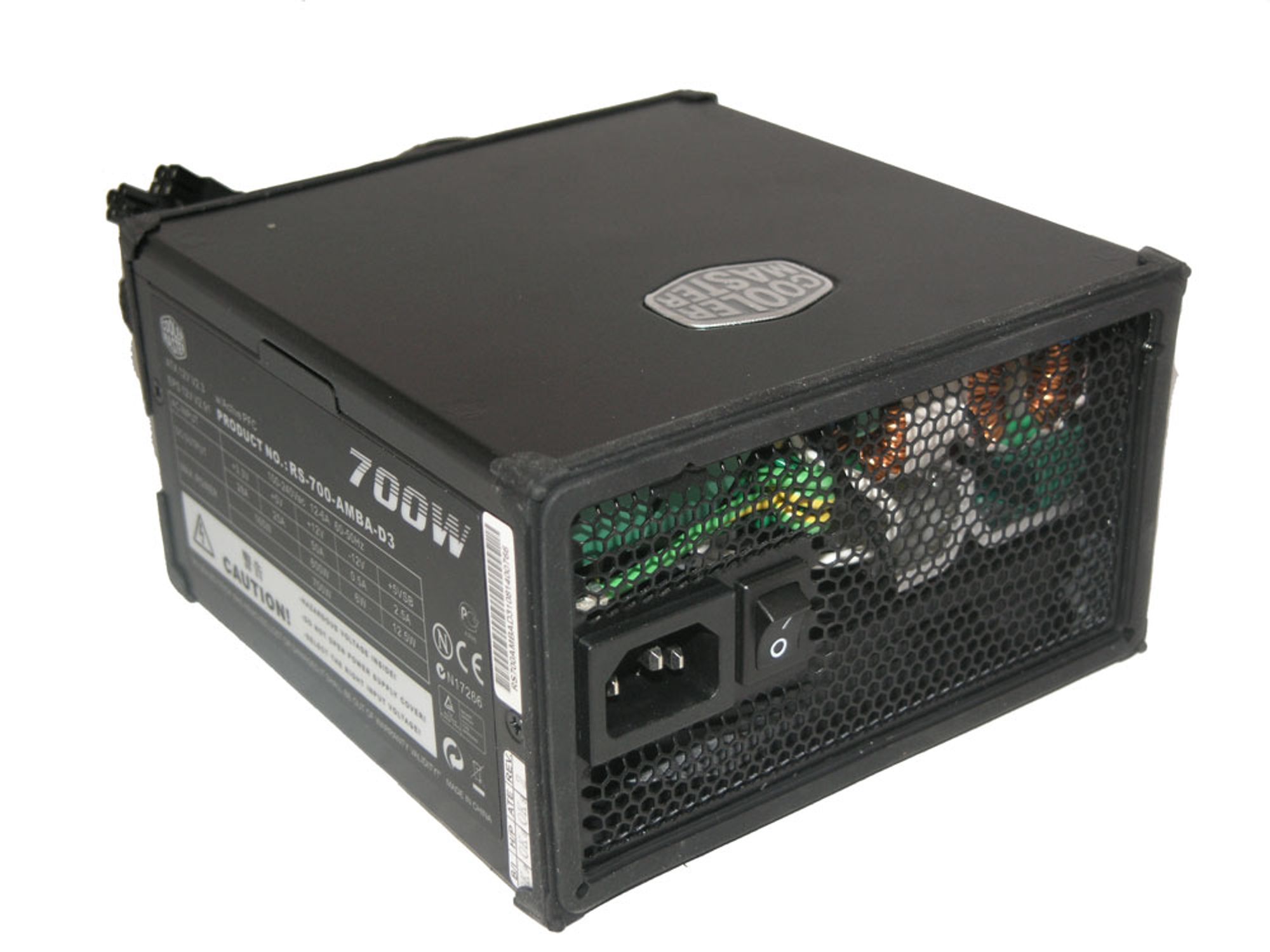

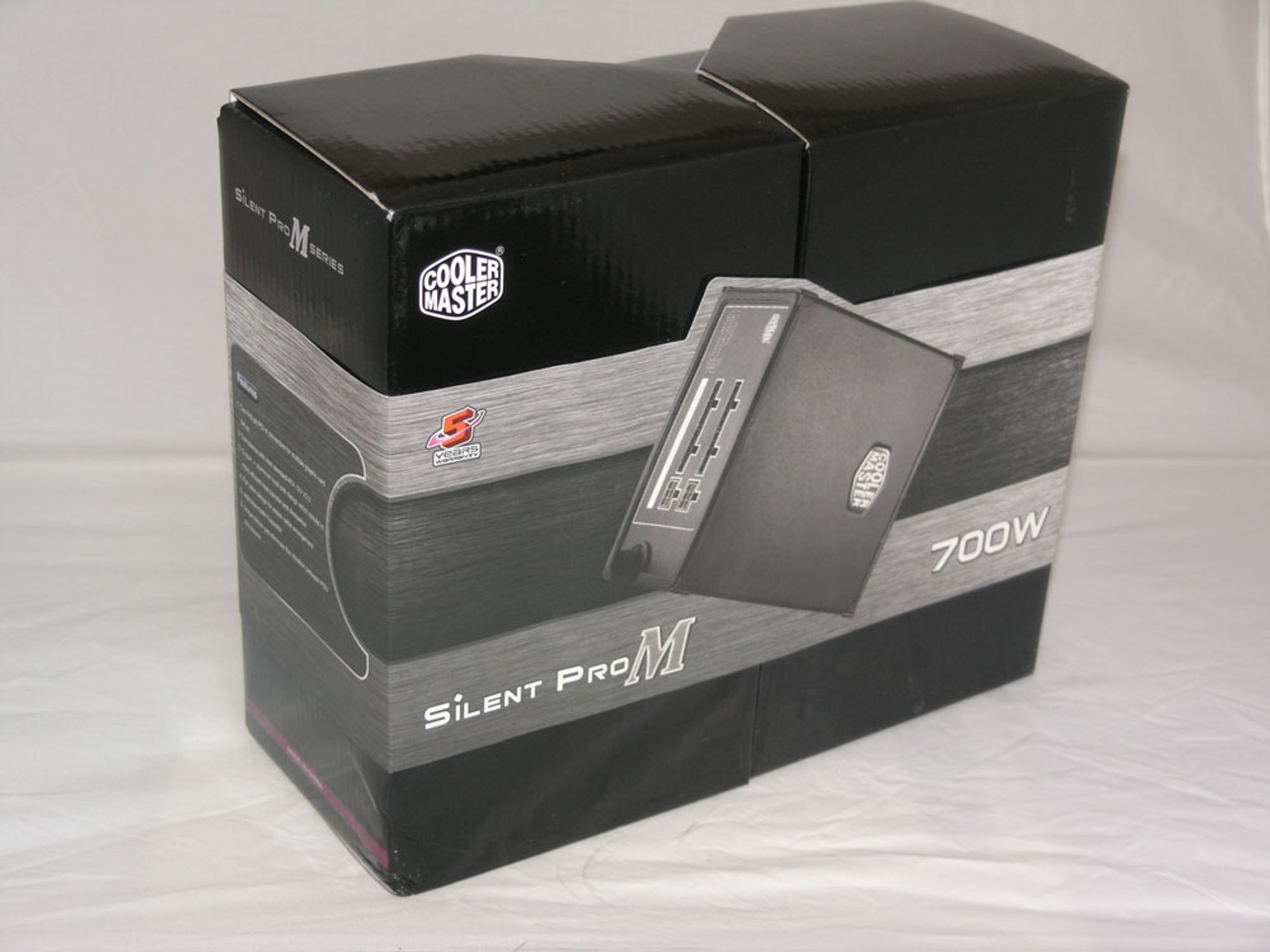

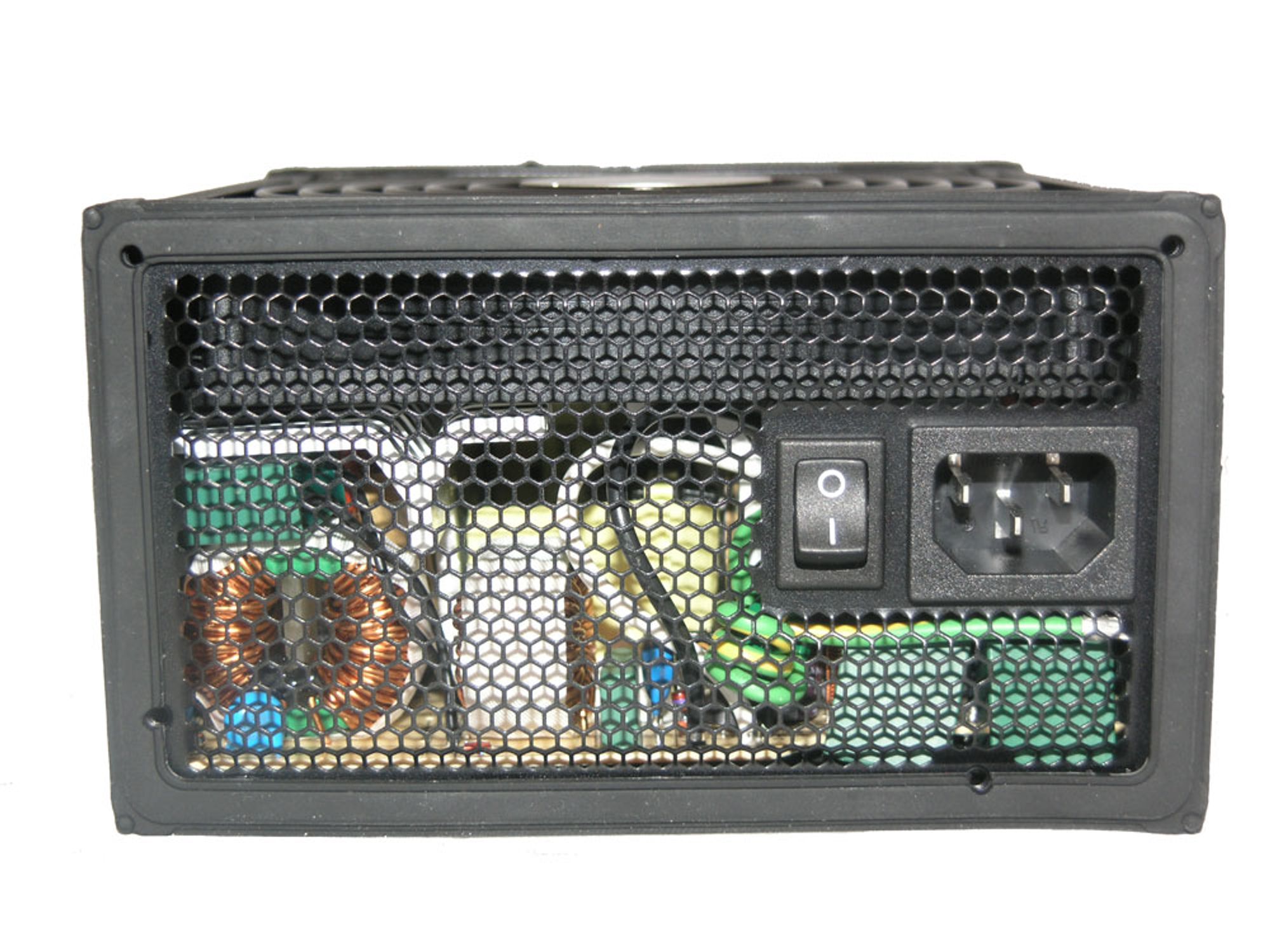

Cooler Master leverer strømforsyningen i en solid pappeske. Strømforsyningen er lakkert i den vanlige matte sortfargen. Noe som er unikt med denne enheten, er at den leveres med påmonterte vibrasjonsdempere på sidene, som kan komme i kontakt med kabinettet. Tidligere var dette noe man i få tilfeller kunne kjøpe separat.

For å åpne strømforsyningen må du fjerne vibrasjonsisoleringen, og skru ut skruene som faktisk sitter i siden av strømforsyningen.

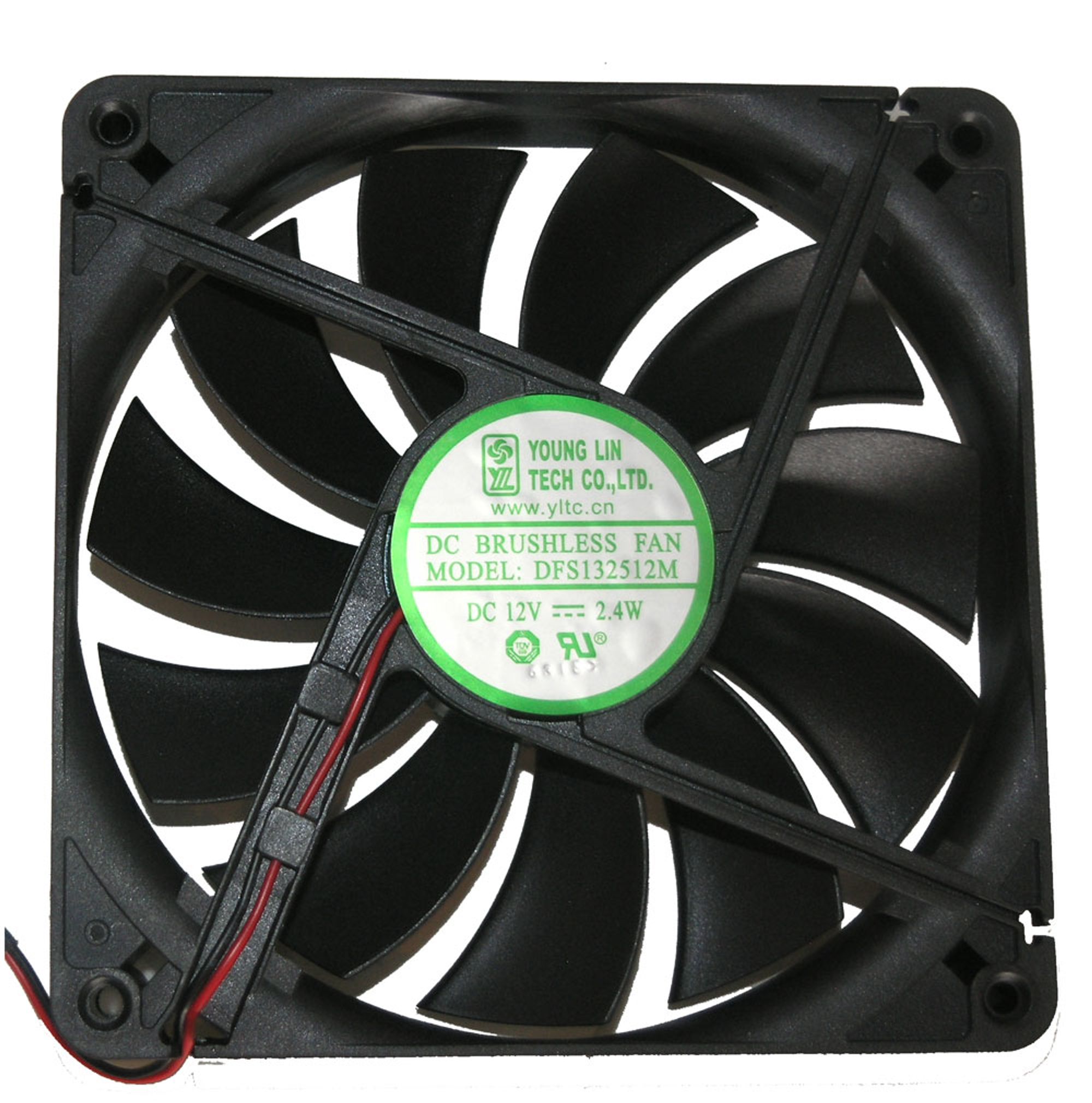

Cooler Master har valgt en vifte av 135 mm-typen fra Young Lin. Modellnummeret er DFS132513M, og vi har dessverre ikke lyktes i å finne noen konkret informasjon om viften, foruten effekten på 2,4 W. Vi har derimot hatt meget gode erfaringer med denne vifteprodusenten tidligere, spesielt versjonene med 11 vifteblader.

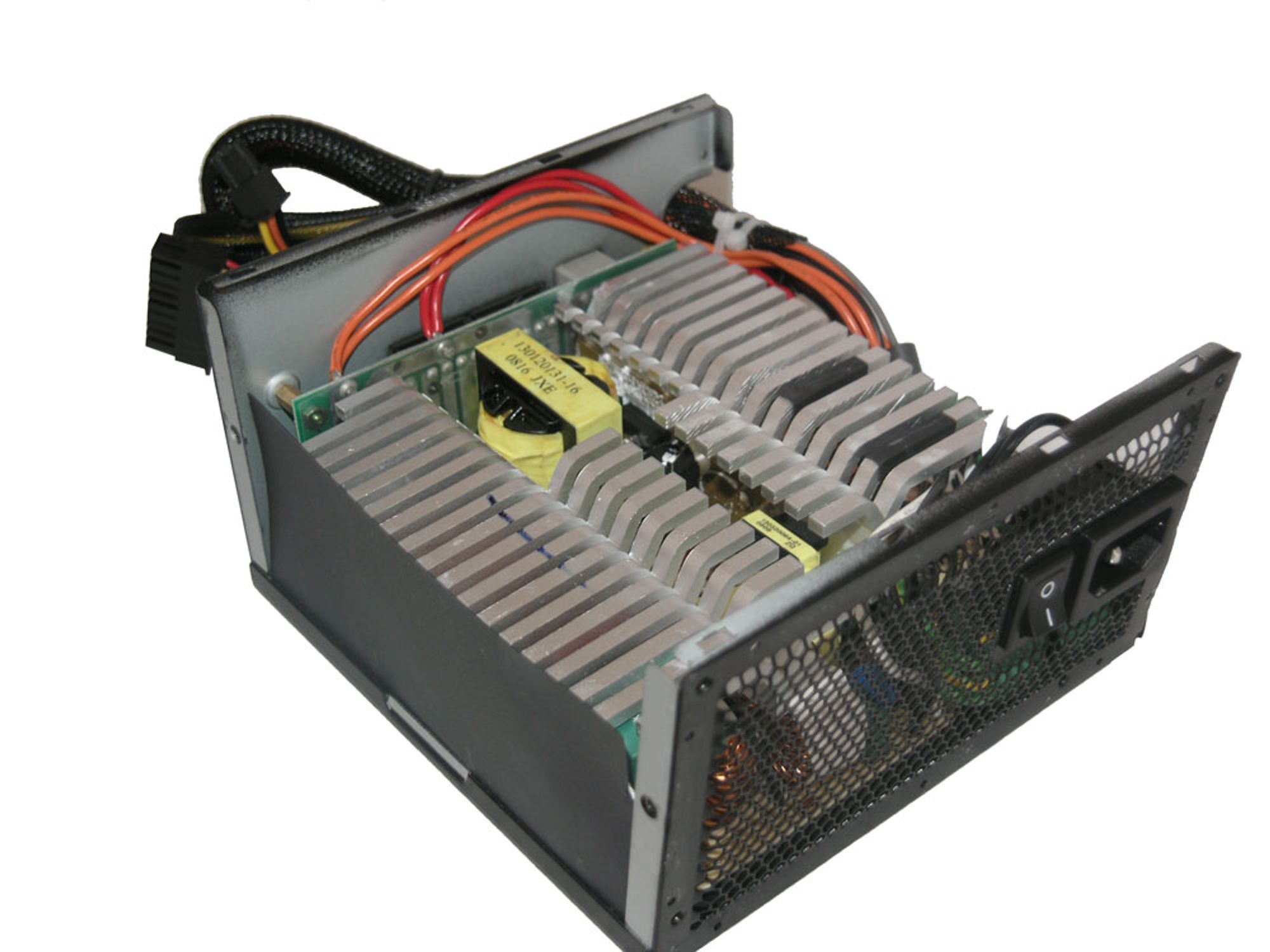

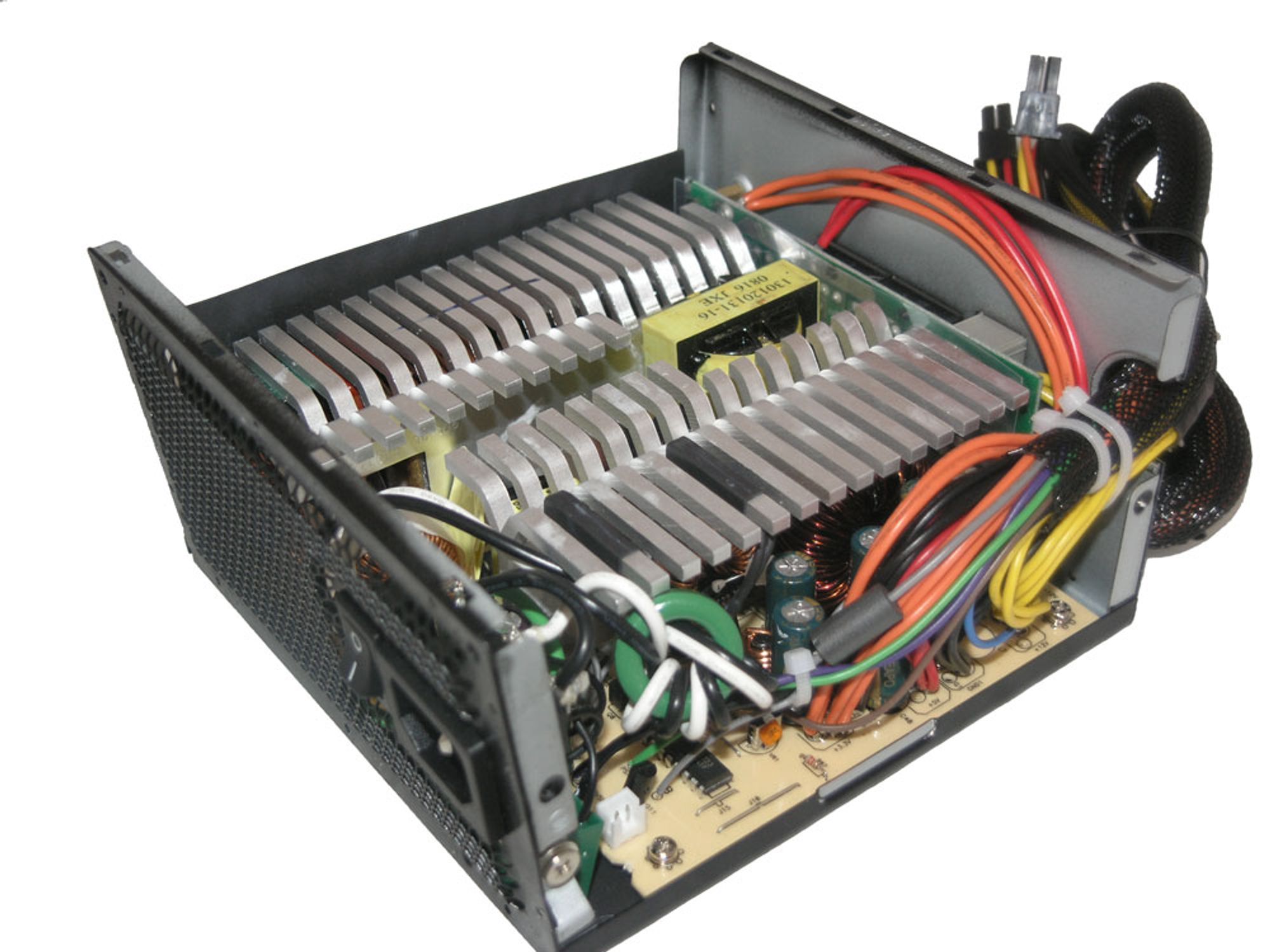

På innsiden av strømforsyningen finner vi to brede kjøleribber av aluminium. Strømforsyningen benytter seg av en aktiv PFC-krets og har et helt greit EMI-filter.

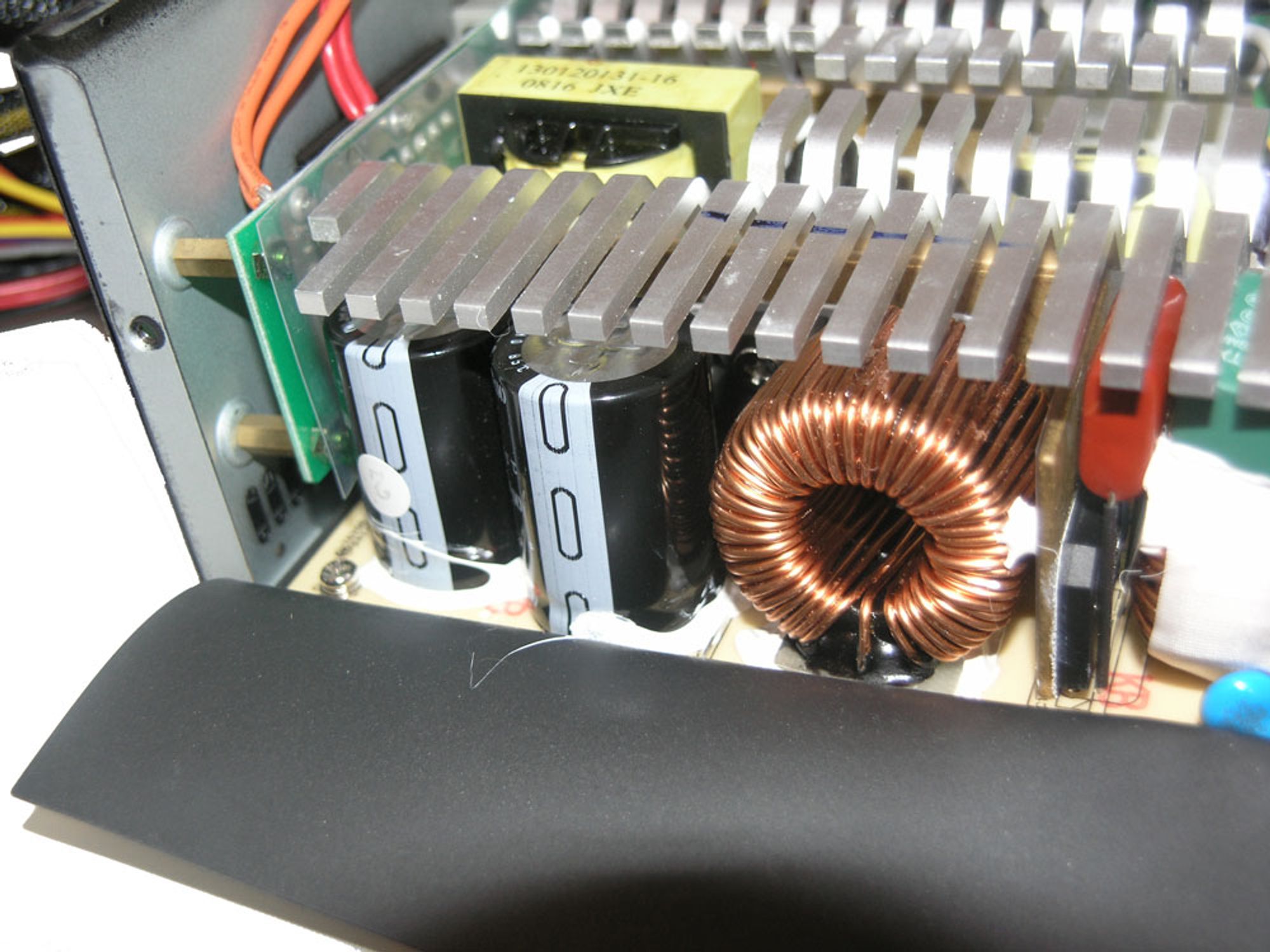

På primærsiden av strømforsyningen finner vi to kondensatorer fra Nippon Cemi Con. Med tanke på at strømforsyningen har en Aktiv PCF-krets er ikke disse koblet som en spenningsfordobler. De er derimot satt opp for å spre belastningen.

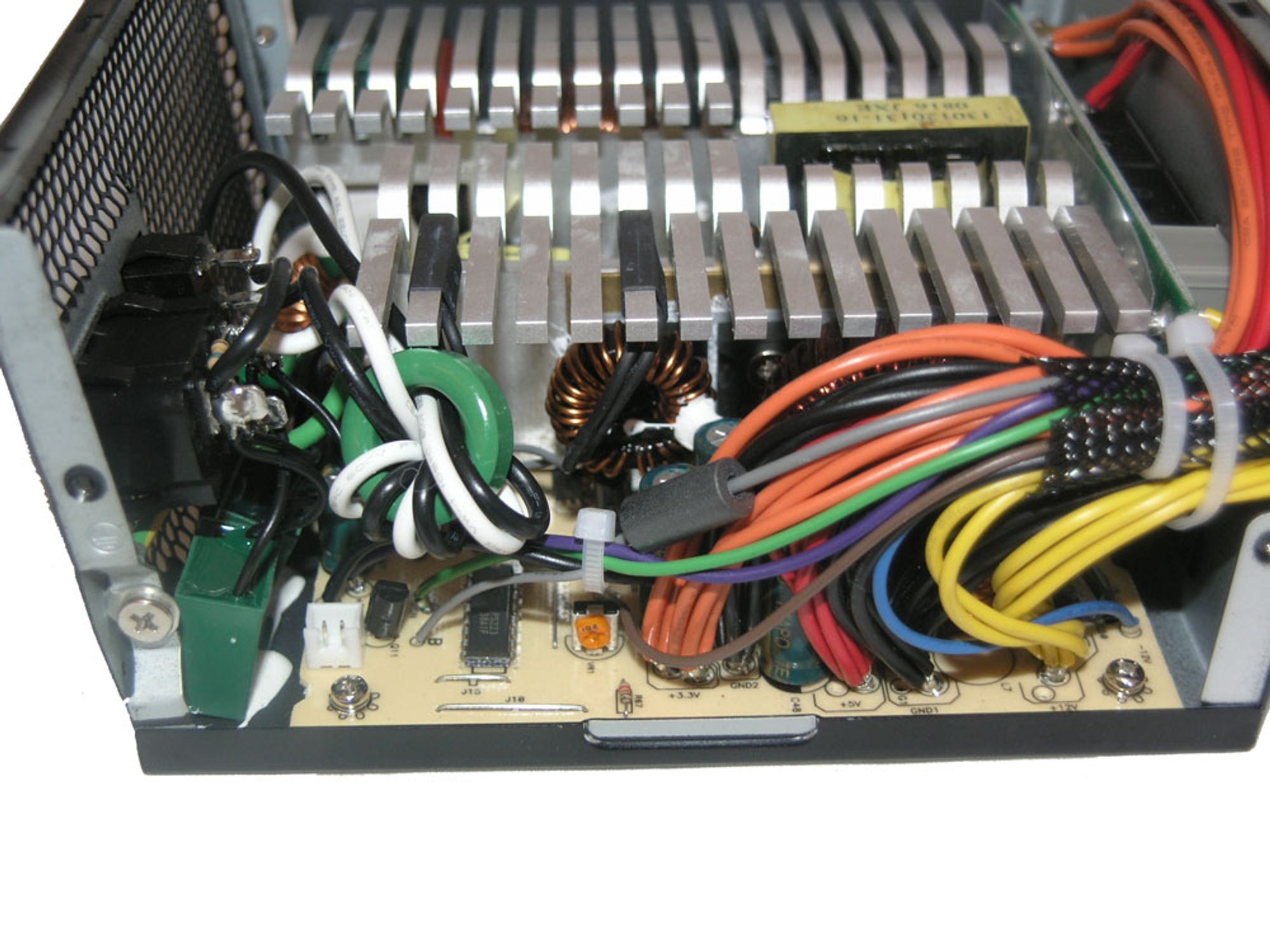

På sekundærsiden av strømforsyningen finner vi kondensatorer fra den velkjente produsenten Teapo, noe som er tilfellet i meget mange strømforsyninger på dagens marked.

Side 4: Resultater - spenninger

Resultater - spenninger

Når vi tester spenningene til en strømforsyning presenterer vi vanligvis resultatene fra fem stadier. I hvilket område som for deg vil være realistisk ved praktisk bruk varierer veldig. Det er i utrolig få tilfeller at en strømforsyning jobber ved sin maksimale kapasitet. Vi har derfor skrevet en guide som gir deg en pekepinn mot hvor mange Watt som er nok for deg.

Spenninger

Vi tar først en titt på +12 V-linjen, som slettes ikke er ille. Med et maksimalt avvik på 1,33 % ved maksimal belastning, skal man ikke klage. De to andre primærlinjene derimot, er en annen sak. +5 V-linjen avviker til slutt med 3,8 %, mens +3,3 V-linjen avviker med 4,55 % fra sin ideelle verdi.

Hvis vi tar en nøyere titt på grafen nederst til venstre, ser vi at +5 V- og +3,3 V-linjene oppfører seg mer eller mindre likt. Dette er en god indikator på at begge linjene kommer fra samme likeretter, noe som er tilfellet i denne strømforsyningen.

Side 5: Resultater - rippel

Resultater - rippel

Hva er rippel? Kort fortalt er dette "urenheter" i spenningen, altså noe som ikke er ønsket. Rippel oppgis som en verdi i forhold til den aktuelle spenningen, i mV (tusendeler av en Volt). Desto lavere tallet er, desto bedre.

Rippelen er som vanlig målt ved de samme stadiene som vi målte spenningen. I dette tilfellet betyr det at v har målt rippelen ved 200, 300, 400, 500 og 650 Watt.

Ved laveste målte belastning, er rippelen 48 mV høy på +12 V-linjen. Underveis holder rippelen seg faktisk i dette området. Den høyeste verdien vi måler er ikke stort mer enn 50 mV - under halvparten av hva som er godkjent.

Vi beveger blikket over på +5 V-linjen, og ser at den starter så lavt som 10 mV. Underveis øker den ikke mye, og strømforsyningen ender opp med en rippel på 12 mV ved maksimal belasting. Med tanke på at det øvre taket for rippel på denne linjen er 50 mV, skal vi overhodet ikke klage.

+3,3 V-linjen skal ifølge normen ikke han en rippel på mer enn 50 mV, noe som ikke er et problem for Silent Pro. Ved 200 Watts belastning er rippelen 12 mV høy, mens den øker til 14 mV ved maksimal belastning.

Likheten i rippelen på +5 V- og +3,3 V-linjen er også en solid indikator på det samme som vi pratet om på forrige side, at linjene kommer fra samme likeretter.

Side 6: Resultater - effektivitet og støy

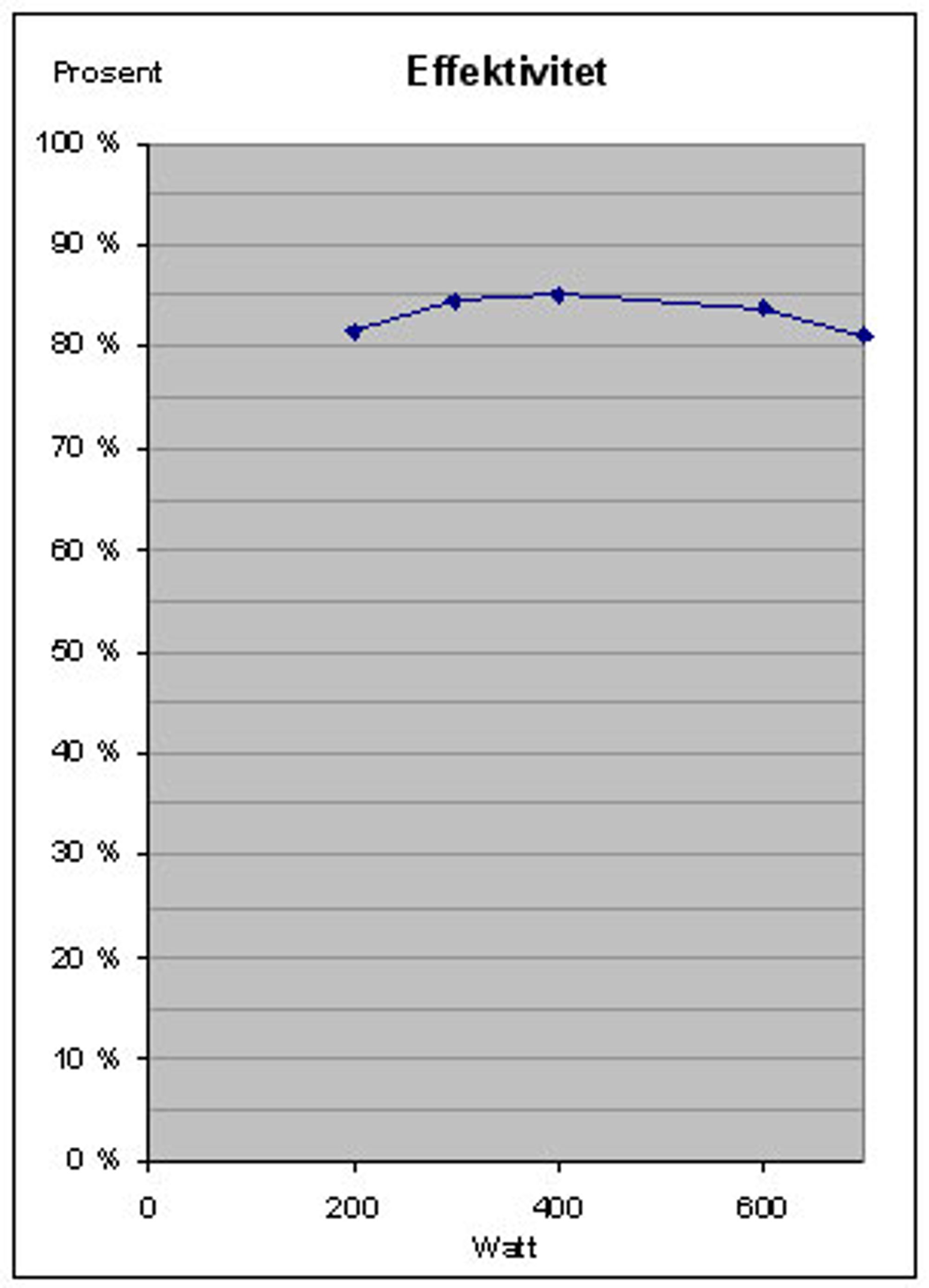

Effektivitet

Vi har målt effektivitetsnivået ved de samme stadiene som vi målte spenning og rippel, og i tillegg ved 20 % belastning. Sistnevnte ble gjort for å forsikre oss om at strømforsyningen overholder kravene for 80-plus-programmet.

Cooler Master har fått 80-plus-sertifisering på alle sine strømforsyninger, og for Silent Pro lover de en effektivitet på rundt 85 %. Effektiviteten til strømforsyningen er god, men at den ligger rundt 85 % hele tiden er å finpusse på sannheten. Den høyeste verdien vi måler er 85,1 %, men vi finner også verdier nede i 81,2 %.

Støy

Støymålingene blir gjort på vår nye testlab for støymålinger. Mikrofonene ble da montert 60 cm over senter av viften. Grunnen til at vi ikke har plassert den nærmere, er fordi luftstrømmen i seg selv vil slå ut på mikrofonen. Vi har ikke plassert mikrofonen lenger unna grunnet plassmangel (standarden sier 1 meter). Støymålingene vi nå gjør vil derfor ikke samsvare med verdiene som produsenten oppgir, men vi vil kunne skille strømforsyningene fra hverandre.

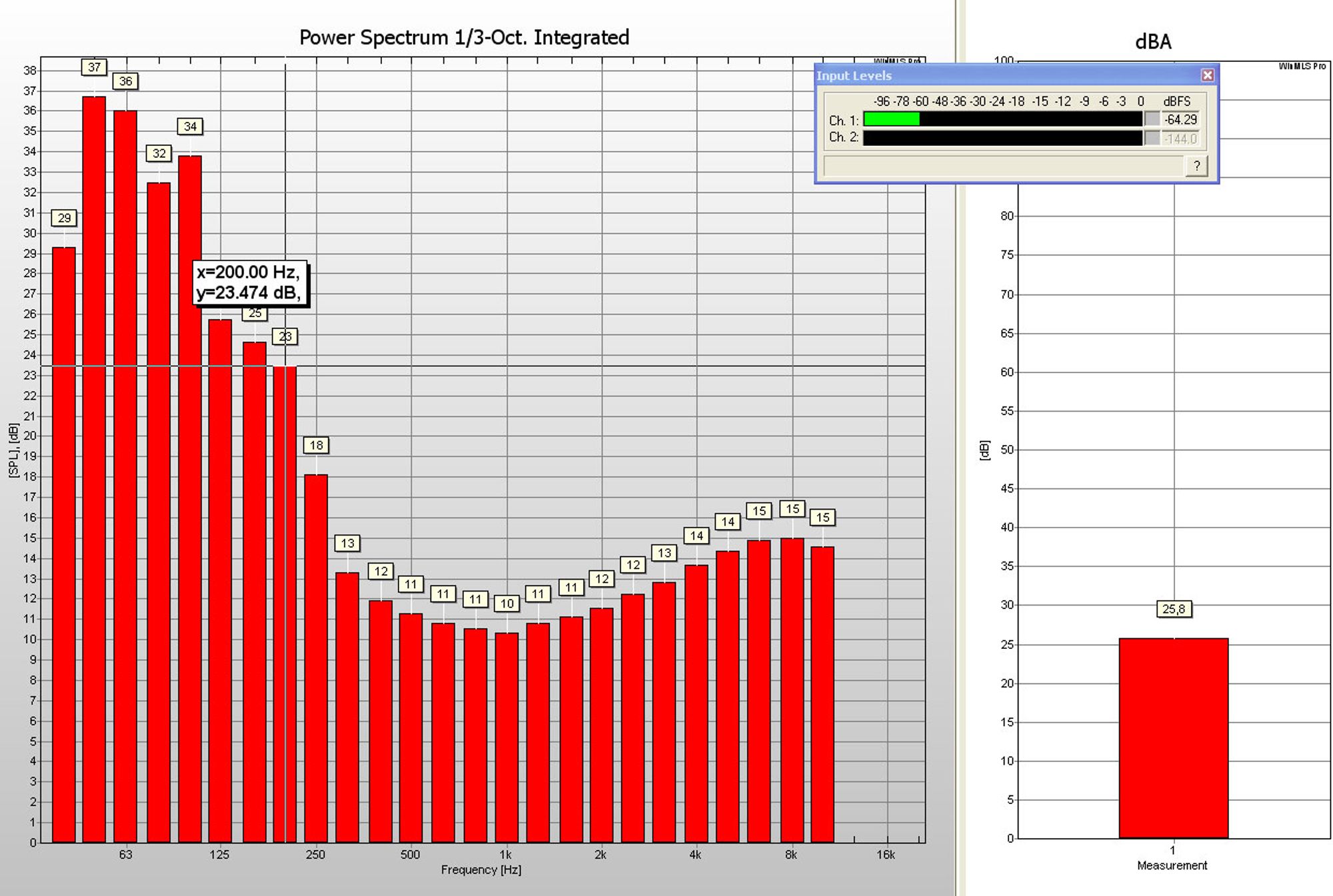

Bakgrunnsstøyen ble målt til 25,8 dbA.

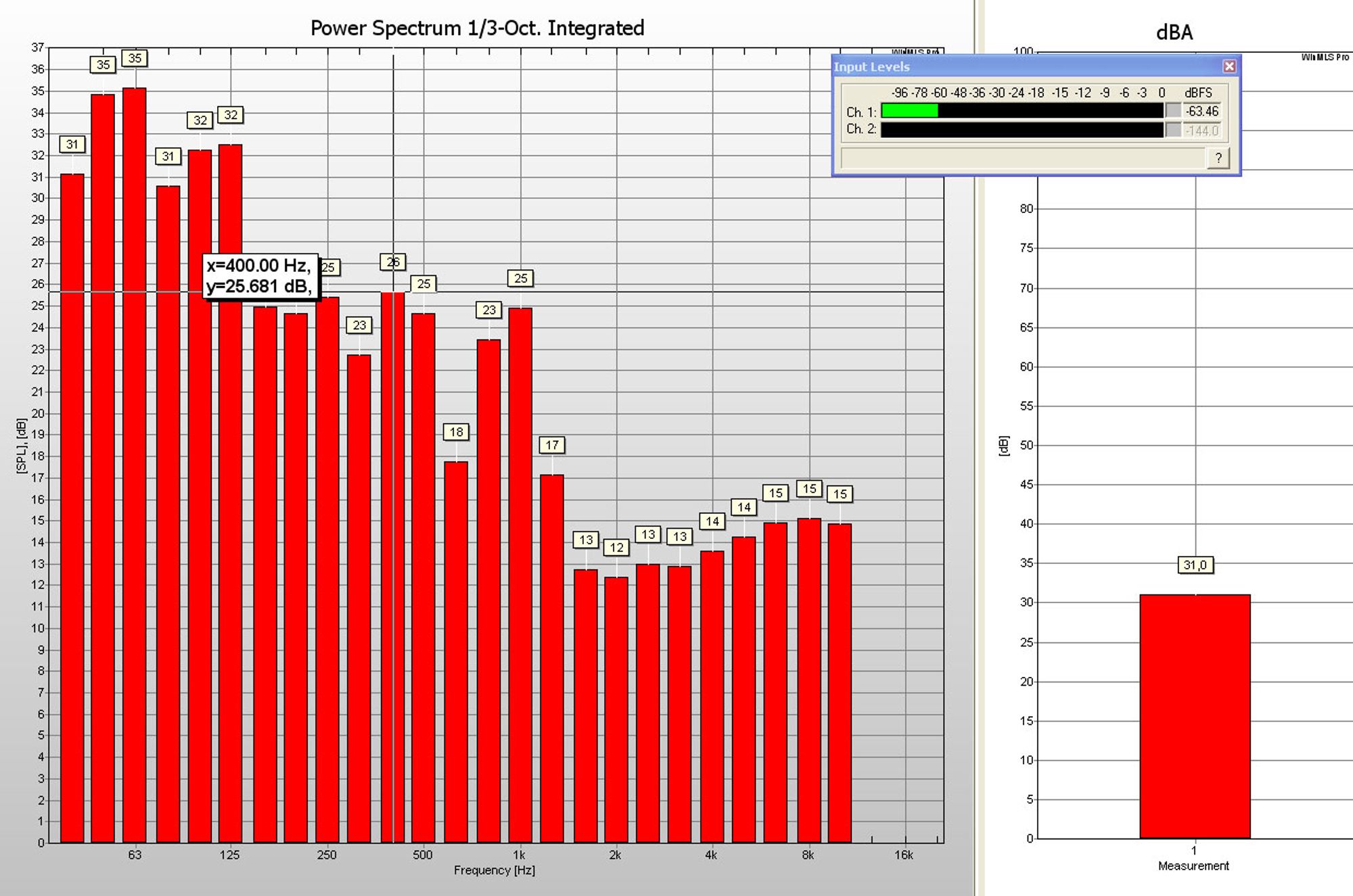

Silent Pro er, som navnet tilsier, en strømforsyning som markedsføres som stillegående. Gummiforingene hjelper ikke på strømforsynings støynivå, men de forhindrer forplantning av vibrasjoner. Støynivået til strømforsyningen måler vi til 31 dbA, noe som overhodet ikke er mye. Støynivået er behagelig, selv om strømforsyningen har et par topper rundt 1 kHz.

Side 7: I bruk

I bruk

Strømforsyningen har en normal størrelse, men er likevel 2 cm lenger enn hva ATX-standarden sier. I praksis opplevde vi ingen spesielle problemer under installering. Det kan derimot være litt kronglete å få gummiforingen på plass hvis du allerede har løsnet den. Når du monterer strømforsyningen må du passe på at du ikke strammer skruene for mye, da kan nemlig foringen få liten effekt.

Flate kabler, slik som denne strømforsyningen benytter seg av, er en enkel og genial greie. Det er lettere å brette de rundt omkring i kabinettet for å unngå kabelkaos. Kablene er derimot ikke like stive slik som Corsairs kabler, men de fungerer. Kablene kunne gjerne også vært noe lenger, så man virkelig kan gjemme de unna i kabinettets kriker og kroker.

Side 8: Konklusjon

Konklusjon

Cooler Master Silent Pro 700 W er en helt grei strømforsyning, men den har sine mangler. Den er stillegående, men til å være en strømforsyning som markedsføres som stillegående, imponerer den ikke spesielt. Den blir faktisk slått av andre strømforsyninger hvor støynivået ikke blir vektlagt i markedsføringen.

Vi har tidligere testet en annen strømforsyning fra Cooler Master, og den gangen var det spenningene den slet med. Silent Pro 700 W klarer seg bedre, men vi kan ikke si at vi er imponerte. +12 V-linjen er fin, mens +5 V- og +3,3 V-linjene ender opp henholdsvis 3,8 % og 4,55 % fra der de hører hjemme.

Rippelen er vi meget fornøyd med. +12 V-linjen finner vi den høyeste rippelen ved maksimal belastning, henholdsvis 50 mV. Både +5 V- og +3,3 V-linjene har lave verdier, ingen mer enn 14 mV.

Effektivitetsnivået er mer enn godt nok, men produsenten holder ikke sine løfter om en effektivitet rundt 85 %.

Silent Pro 700 W koster i skrivende stund rett over 1000-lappen, og er allerede tilgjengelig her til lands. Til Ã¥ være en 700-Watter er ikke denne strømforsyningen av den rimelige sorten – det finnes billigere alternativer.

+ God +12 V-linje
+ Flate kabler
+ Lav rippel
+ Støysvak

- Noe ustabile +5 V- og +3,3 V-linjer
- Lever ikke opp til oppgitt effektivitet
- Litt korte kabler
- Dyr
