Side 1: Introduksjon

Flere og flere av strømforsyningene på markedet er produsert av produsenter som hovedsakelig driver med andre produktgrupper. Cooler Master intet unntak. Selskapet er nok best kjent for sine kabinetter, men har også en god fot innenfor strømforsyningsmarkedet.

Cooler Masters nyeste strømforsyninger finner vi i Real Power-serien, og denne gangen er de modulære. Den nye M-serien kommer i fem kapasiteter fra 520 til 1000 Watt. På vår testbenk finner vi i dag versjonen med 620 Watt under panseret.

Takk til Cooler Master som sendte strømforsyningen til test.

Side 2: Spesifikasjoner

Spesifikasjoner

Mer informasjon om strømforsyningen finner du på Cooler Masters produktsider.

Cooler Master Real Power M620W
Formfaktor	ATX12V Rev:2.3
Dim. (BxHxD)	150 x 86 x 150 mm
Tester	Hi-Pot, Burn-In
Godkjenninger	N, TUV, cUL, CE, FC, NEMKO, BSMI
Overspenningsbeskyttelse	+3,3, +5V, +12V1, +12V2, +12V3
Overstrømsbeskyttelse	Ja
Kortslutningbeskyttelse	Alle utganger
Overlastbeskyttelse	Ja
Manuelt regulert vifte	Nei
Temp. regulert vifte	Ja
MTBF	100000

AC inn
Spenning	Max. strøm	Frekvens	Beskyttelse
90-264 V	10 A	47-63 Hz	Intern sikring

DC ut
Spenning	Min. strøm	Max. strøm	Lastreg.	Linjereg.	Max. ripple
+3,3 V	0,3 A	25,0 A	-	-	50 mV
+5 V	0,5 A	25,0 A	-	-	50mV
+12 V1	0,5 A	19,0 A	-	-	120 mV
+12 V2	0,5 A	19,0 A	-	-	120 mV
+12 V3	0,5 A	19,0 A	-	-	120 mV
-12 V	0 A	0,8 A	-	-	120 mV
+5 Vsb	0 A	3,5 A	-	-	50 mV

DC UT	+3,3 V	+5 V	+12 V	+12 V2	+12 V3	+12 V4	-12 V	+5 Vsb
Strøm	25 A	25 A	19 A	19 A	19 A	-	0.8 A	3.5 A
Totalt Effekt Ut	191 W		516 W				9.6 W	17,5 W
	620 W

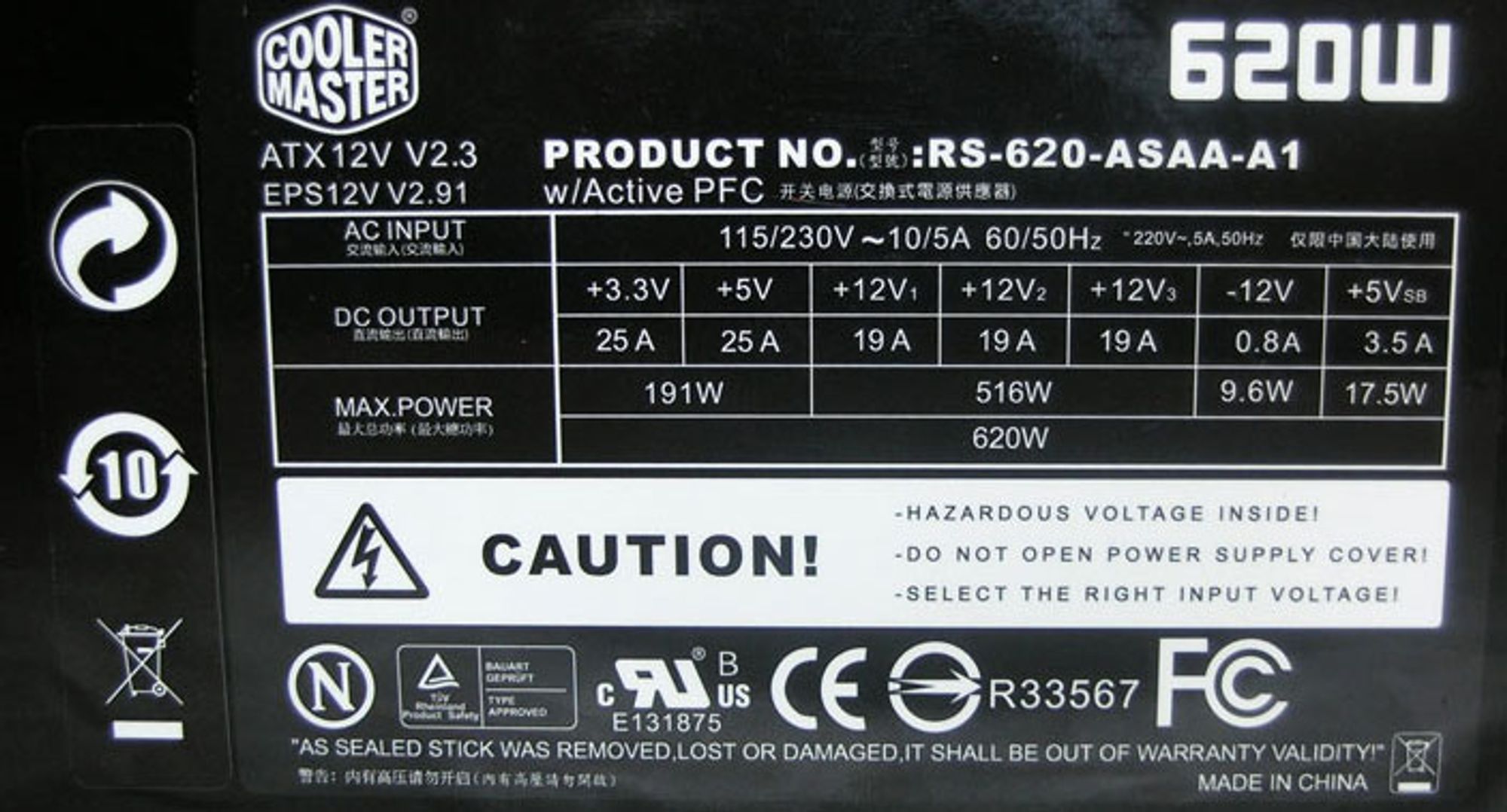

Cooler Master RS-620-ASAA-A1 har som vi ser et helt greit arsenal av ampere. I likhet med Corsair HX-serien finner vi tre +12 V-linjer. Litt unormalt, uten at det er noe negativt av den grunn.

ATX	8-pin +12 V	AUX	PCIe 6-pin *	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin *	SATA*	FDD *
24-pin	1	0	4	0	1	10	8	2

Som vi ser har strømforsyningen en god del kabler å by på. Den har hele 10 perferiske 4-pins kontakter, noe som kanskje er i det meste laget. Vi finner heller ikke den nye 8-pins PCIe-kontakten. På tuppen av 6-pins PCIe-kablene finner vi en ferritblokk, som skal kunne fjerne det siste av forstyrrelser.

Kabel	ATX	8-pin +12 V	PCIe 6-pin	PCIe 8-pin	4-pin +12 V	Perferisk 4-pin	SATA	FDD
Første / eneste punkt	51 cm	67 cm	55 cm	-	67 cm	51 cm	54 cm	-
Andre punkt	-	-	-	-	-	70 cm	72 cm	-
Tredje punkt	-	-	-	-	-	88 cm	90 cm	88 cm
Fjerde punkt	-	-	-	-	-	-	118 cm	-

Som vi kan bedømme ut fra tabellen over, er lengden på kablene helt fin. noen vil kanskje stusse over at SATA-kablene nesten når 1,2 meter, men dette er ofte en kabel du bare bretter opp og ned mot harddisker som står over hverandre.

Side 3: Førsteinntrykk

Førsteinntrykk

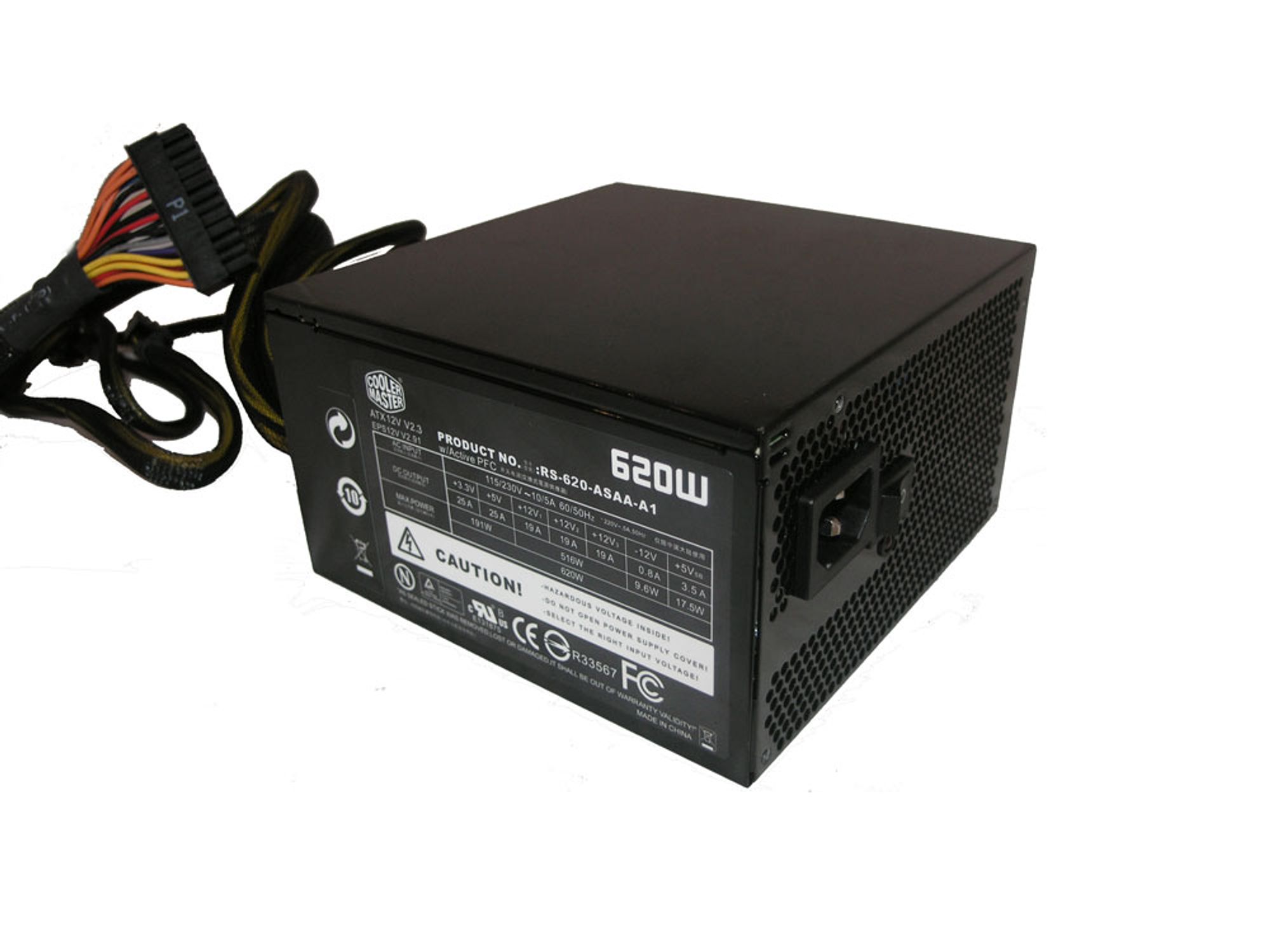

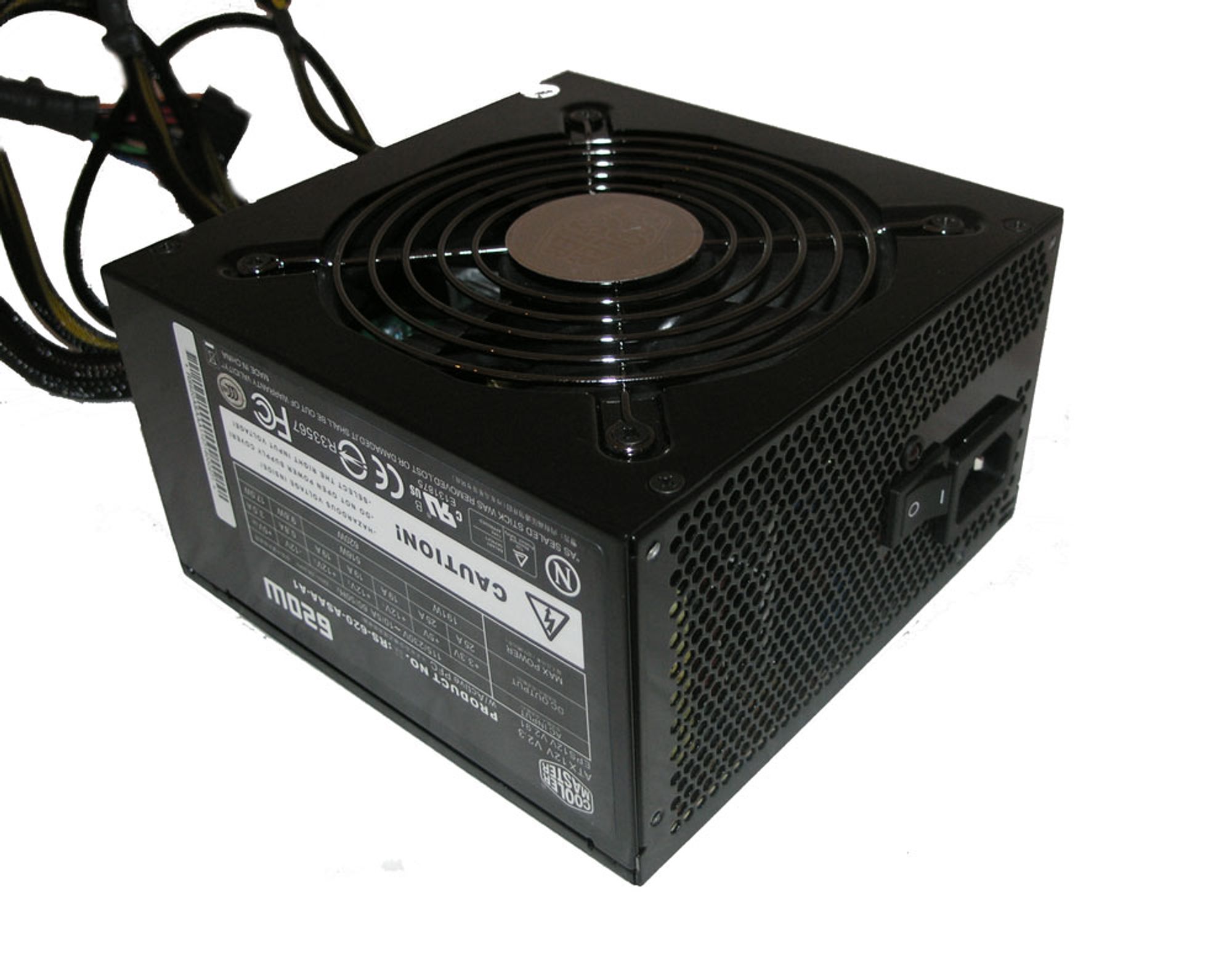

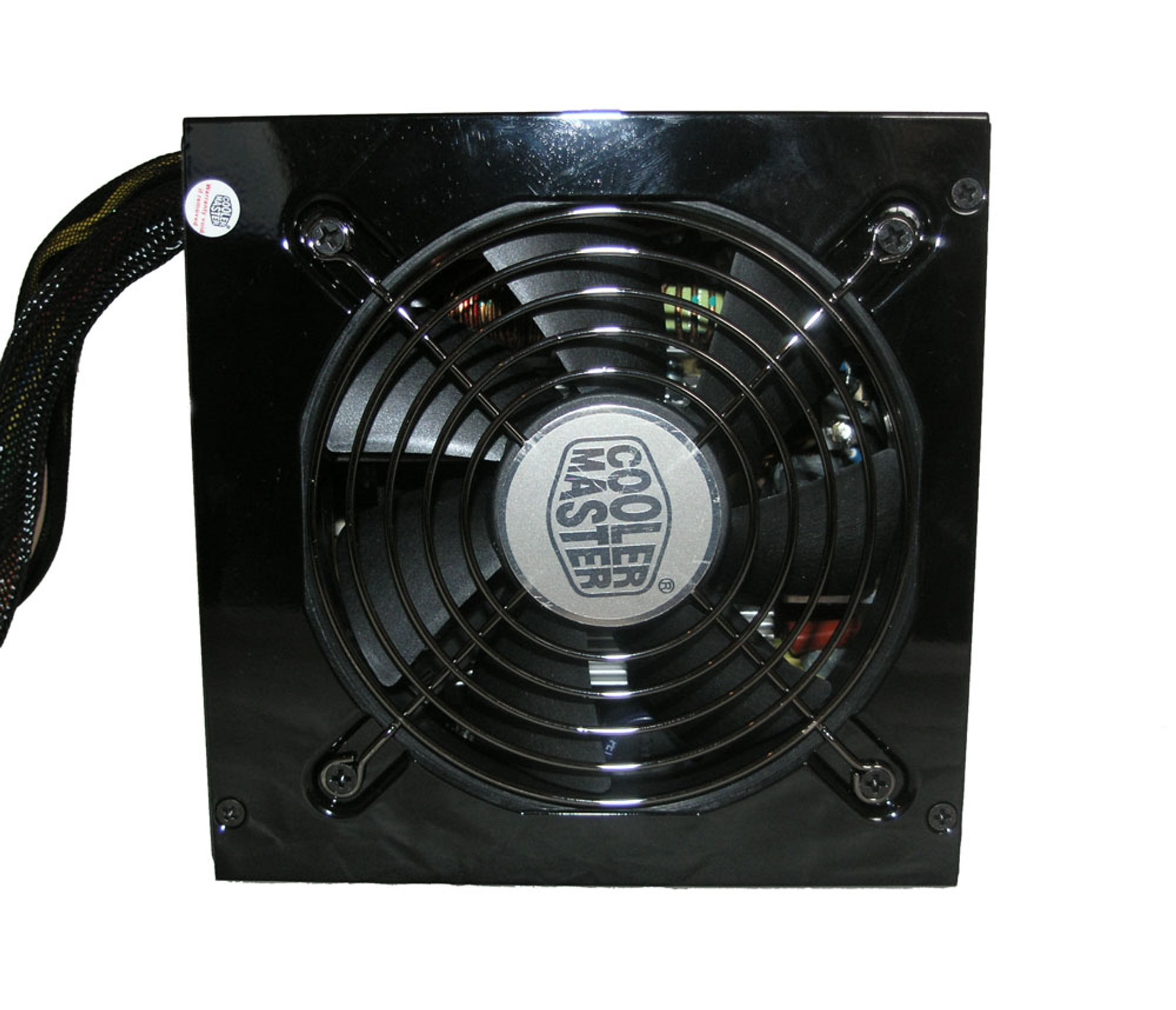

Cooler Master Real Power M-serien vil nok i manges øyne bli betegnet som pen. Den er lakkert halvblank sort hele veien, og har en sort viftegrill med Cooler Masters emblem i krom, midt på.

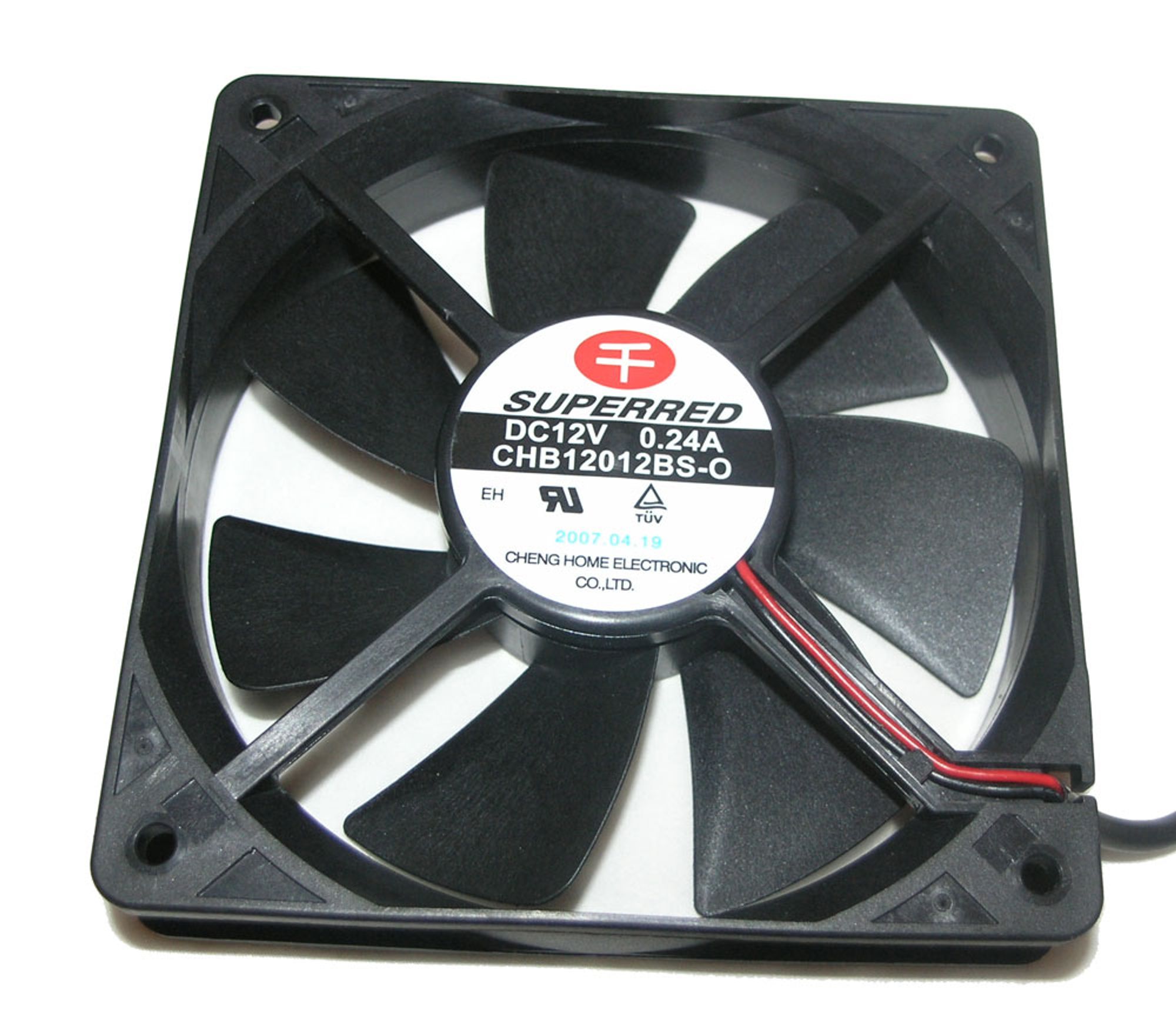

Viften Cooler Master har valgt er fra Superred, Cheng Home Electronic. Modellen, CHB12012BS, har vi ikke lyktes i å finne noe teknisk informasjon om.

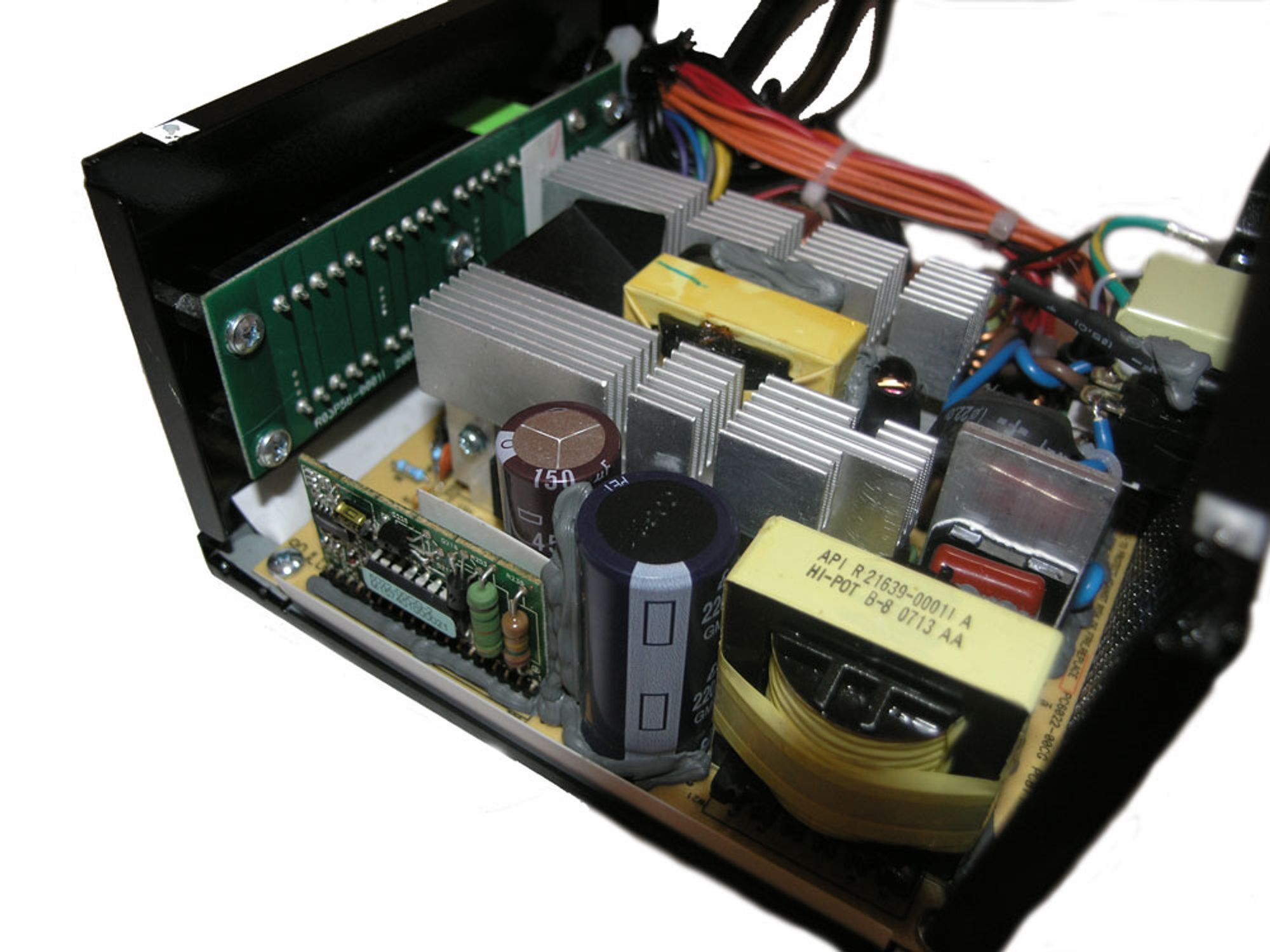

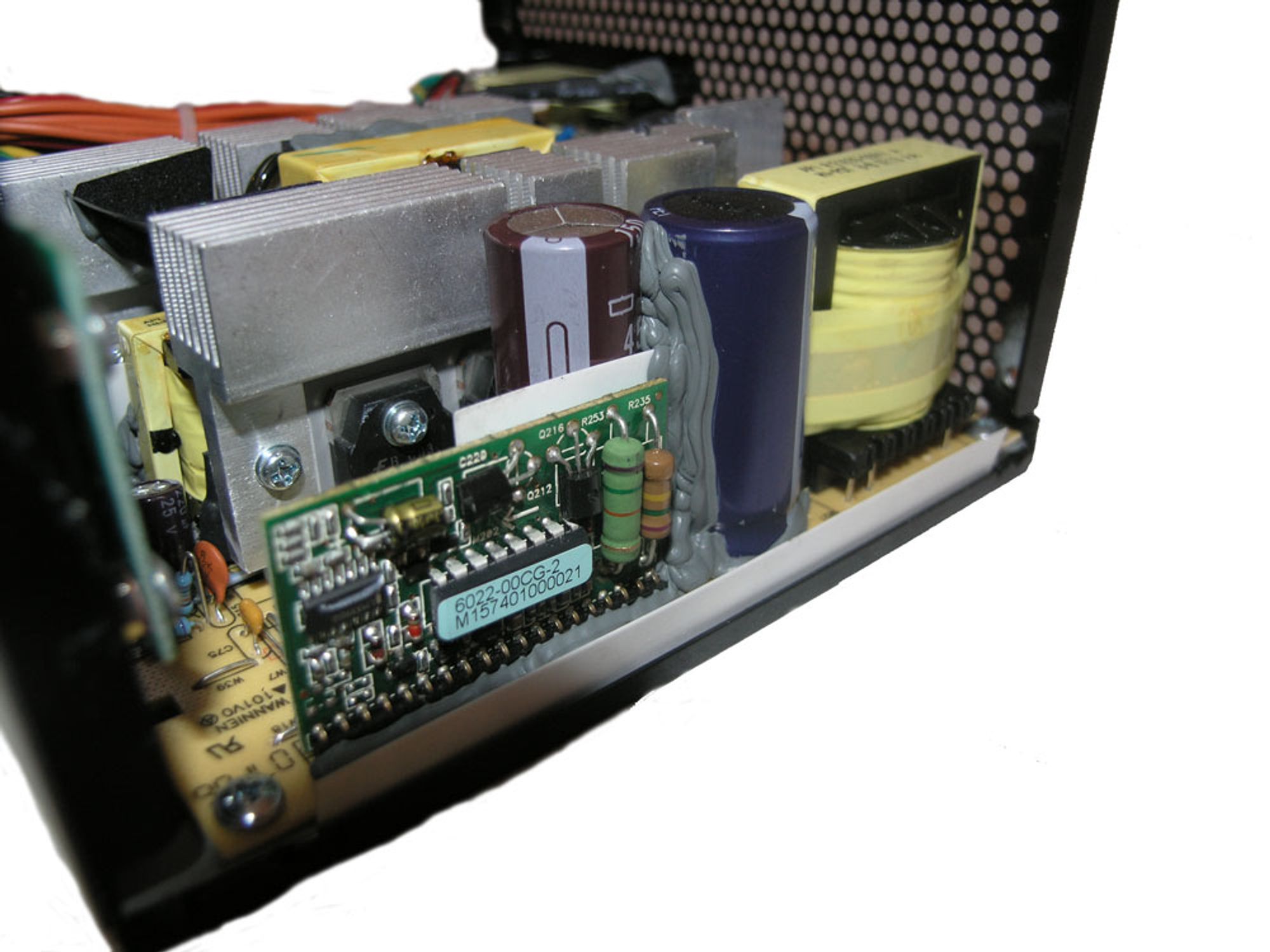

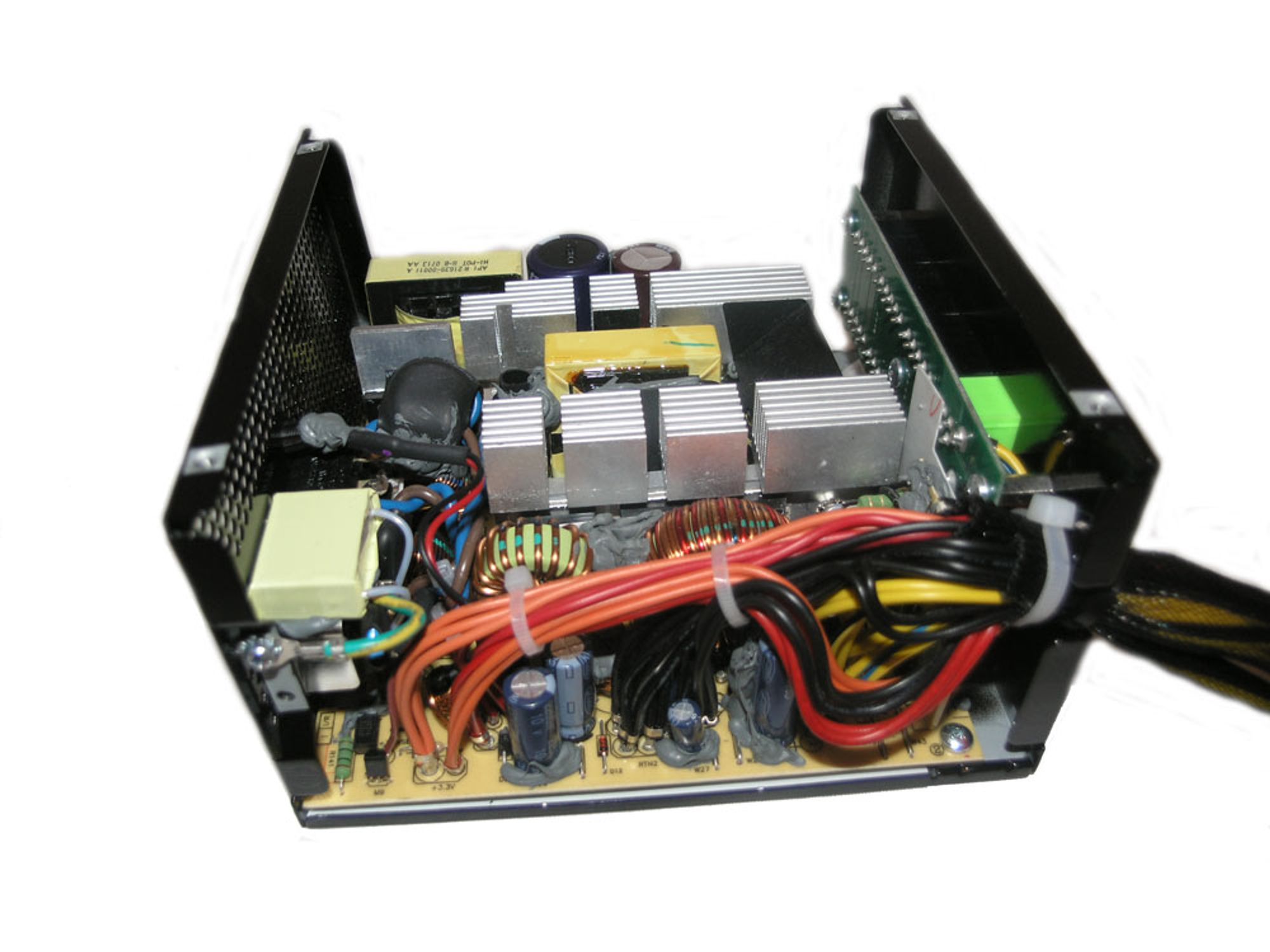

Strømforsyningen åpnes på helt normalt vis, fire skruer og topplokket er løst, og komponentene blottes. Jobben med å bygge strømforsyningen har Cooler Master som vanlig gitt til Acbel Polytech, et firma som har produsert strømforsyninger siden 1983 og blant annet har levert store kvanta til IBM. Vi finner kondensatorer fra både Lys og Ltech.

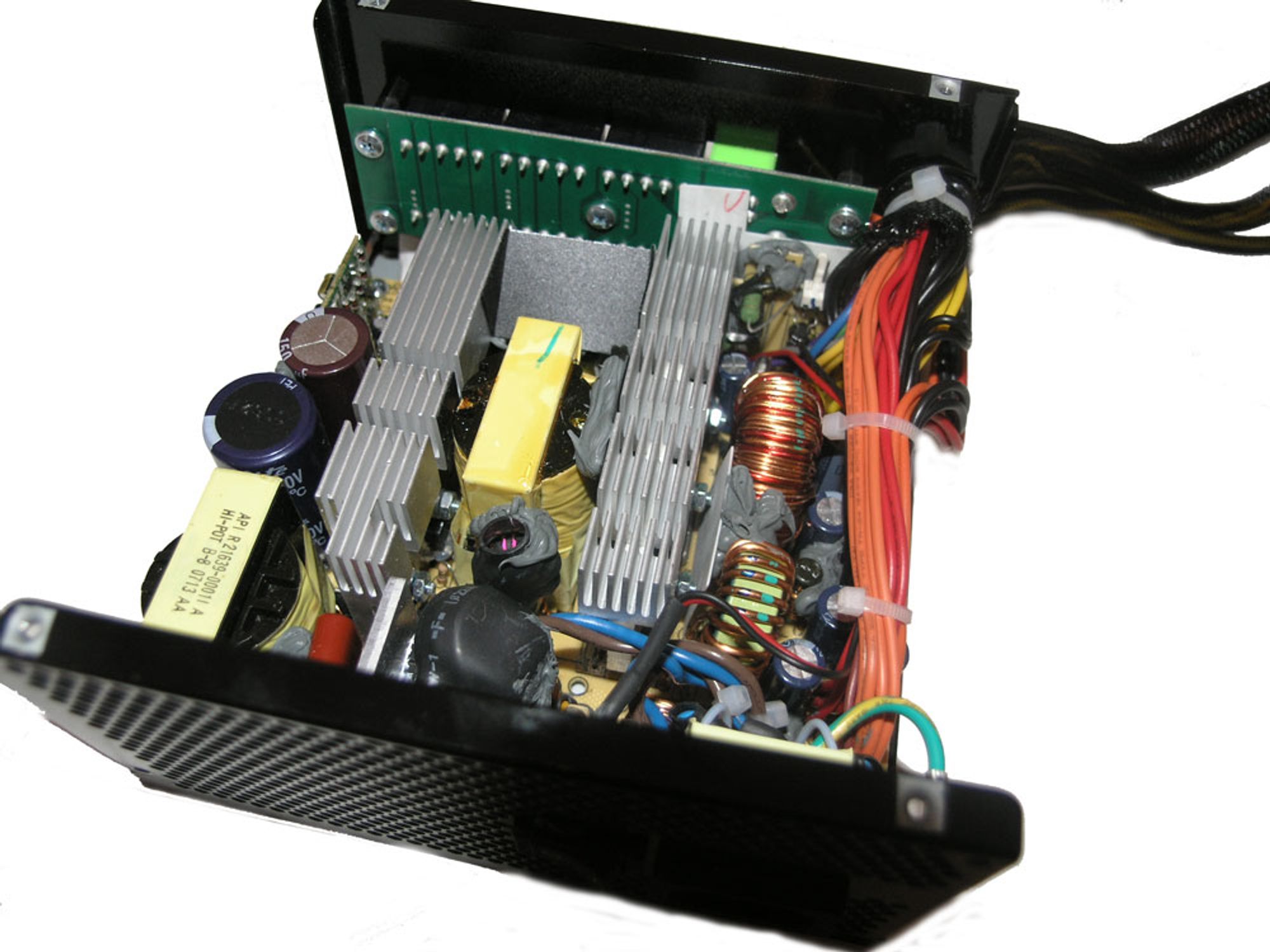

Vi finner også to enkle kjøleribber i aluminium, samt et par aluminiumsplater som er festet til komponenter som blir litt småvarme. Alle større deler og spoler er godt festet med fugemasse. Dette er en god og enkel forsikring mot brummelyder fra strømforsyningen.

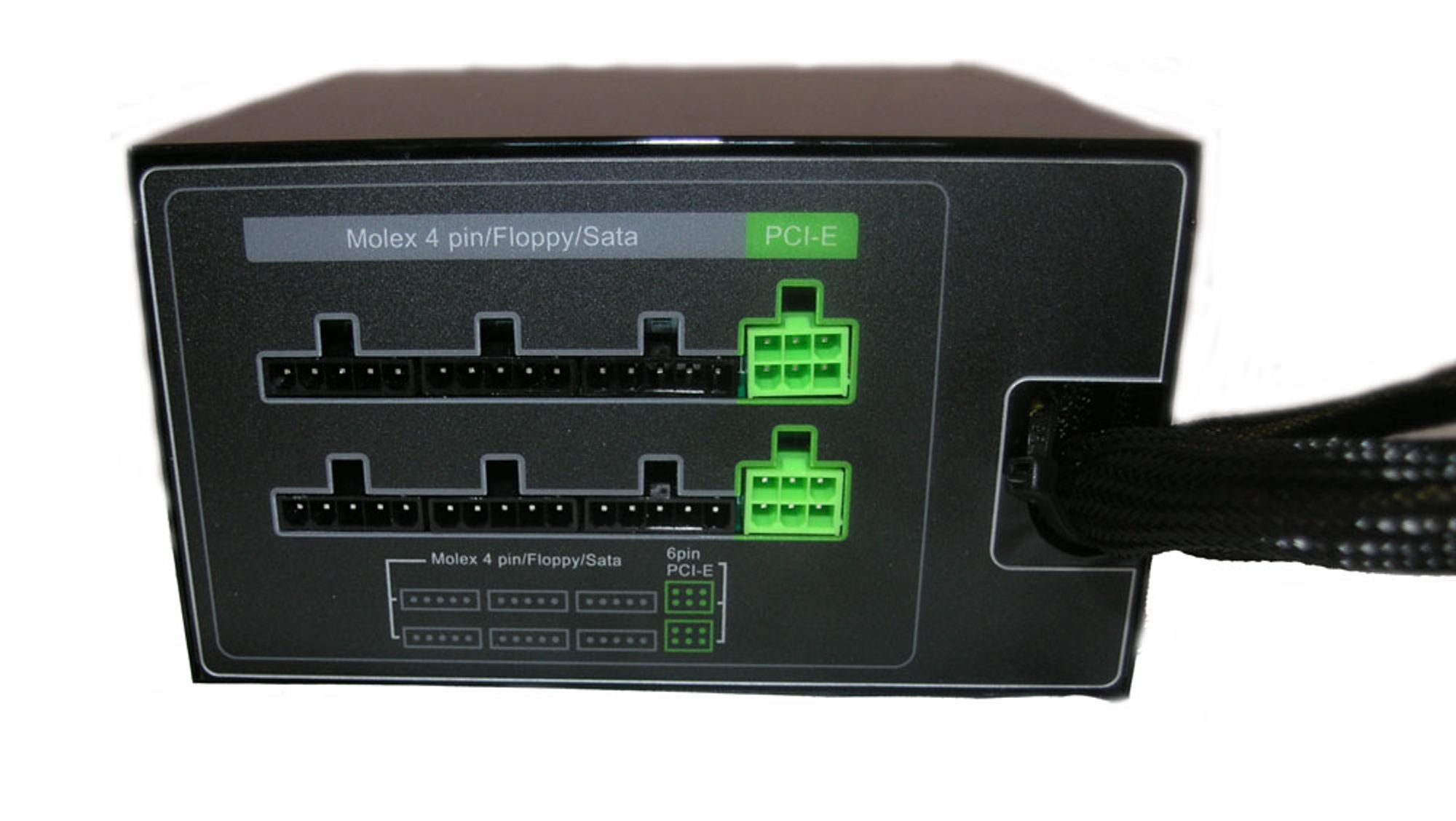

På baksiden finner vi det modulære panelet, hvor kontaktene for PCIe 6-pin er tydelig merket. På de seks andre tilkoblingspunktene kobler man til SATA, periferisk 4-pin og floppy-kablene. For sistnevnte er det utviklet et primitivt, men genialt system som gjør at det ikke har noe å si hvilken kabel du kobler hvor.

Strømforsyningen har sorte kabelstrømper fra topp til tå på alle kabler. Tilkoblingskontaktene for PCIe-kablene på strømforsyningen er farget i en knall grønnfarge, som egentlig passer fint mot resten av strømforsyningen som er ganske så mørk.

Side 4: Resultater - Spenninger

Resultater

Vi har nylig fått nye nye testrutiner. Vi anbefaler alle å lese om de nye rutinene for en grundig forklaring på hvordan vi tester strømforsyninger.

Spenninger

Som alltid starter vi med lav belastning, som i meget få tilfeller er realistisk for praktisk bruk.

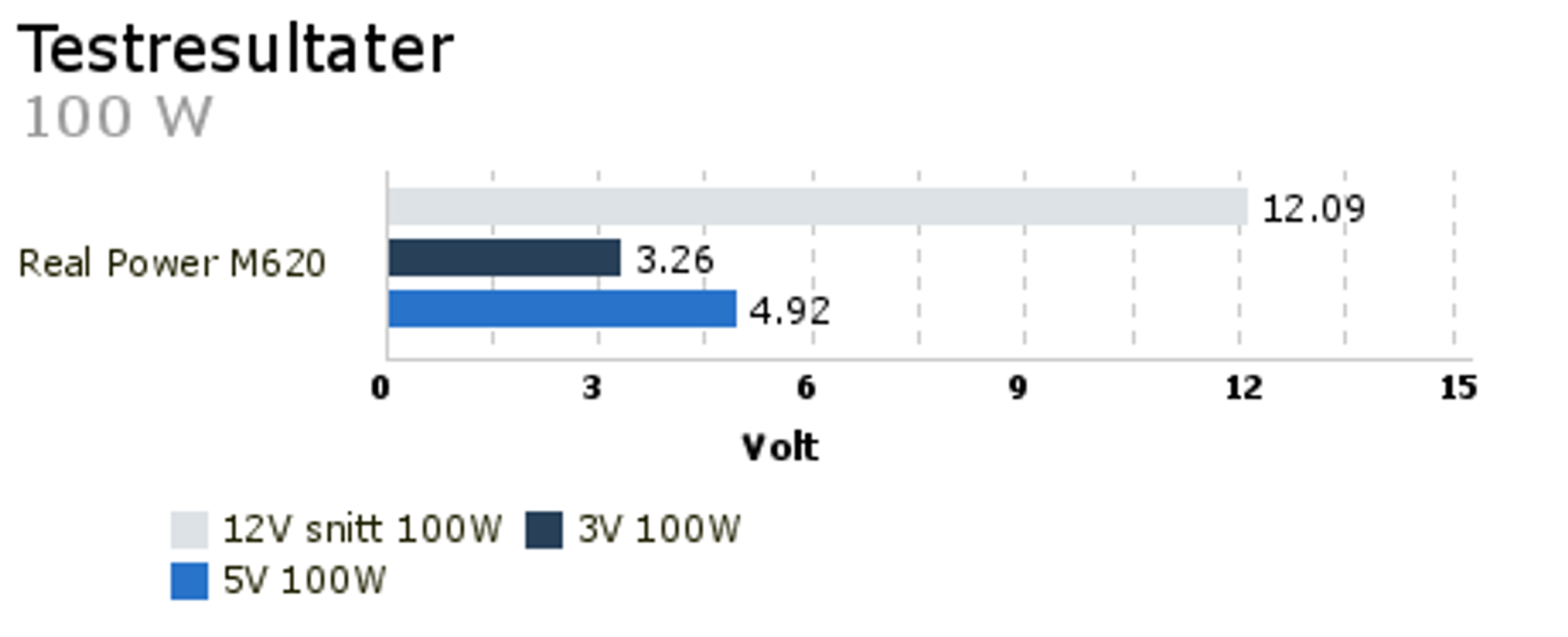

Med en belastning på 100 W, ser vi som vanlig ingen betydelige avvik, så vi går videre med en gang.

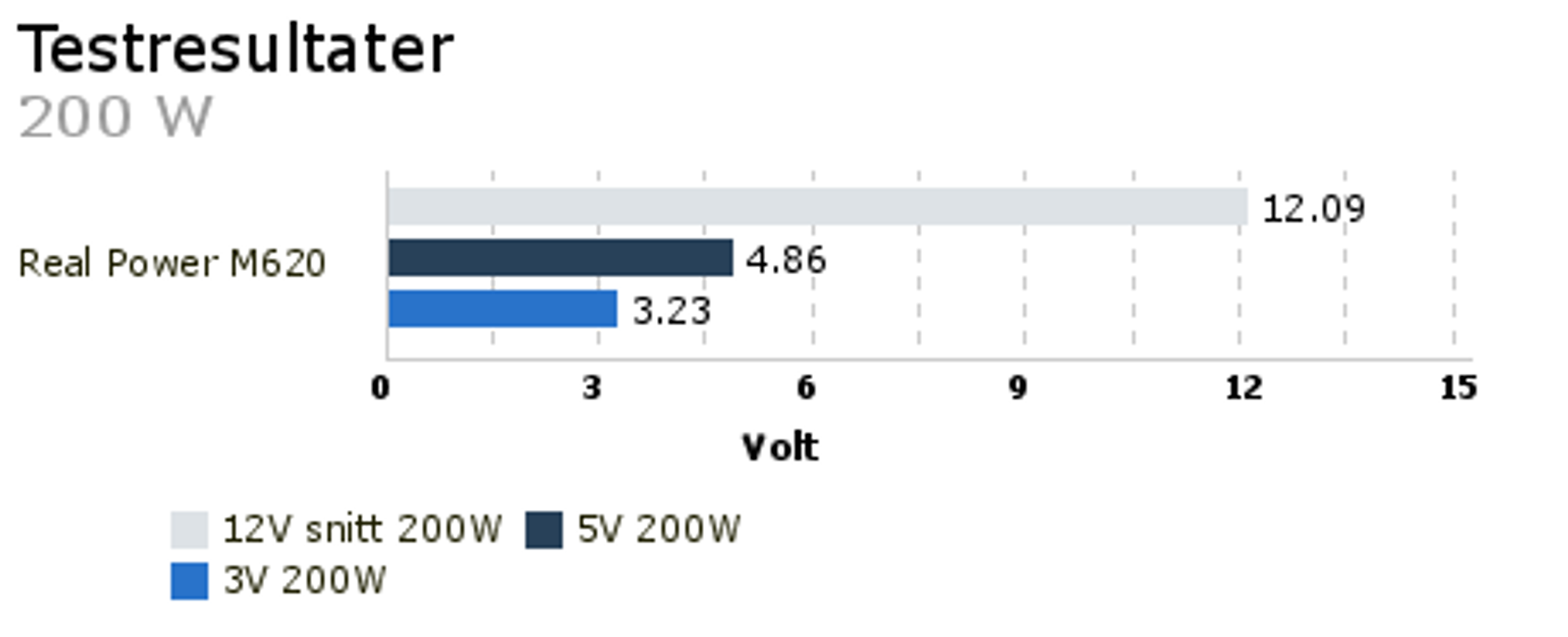

Når vi skrur opp testbenken til 200 W, har ingen av spenningene i seg selv betydelige avvik, men det er litt skremmende å se at +5 V-linjen allerede er 2,8 % fra sitt ideelle ståsted.

Når vi belaster strømforsyningen med 300 Watt, ser vi med en gang at ting ikke henger helt på grep. +5 V-linjen avviker med 3,8 %, noe som ikke er bra så tidlig i testen. Dog har dette ingen praktisk betydning for særlig mange av sluttbrukere.

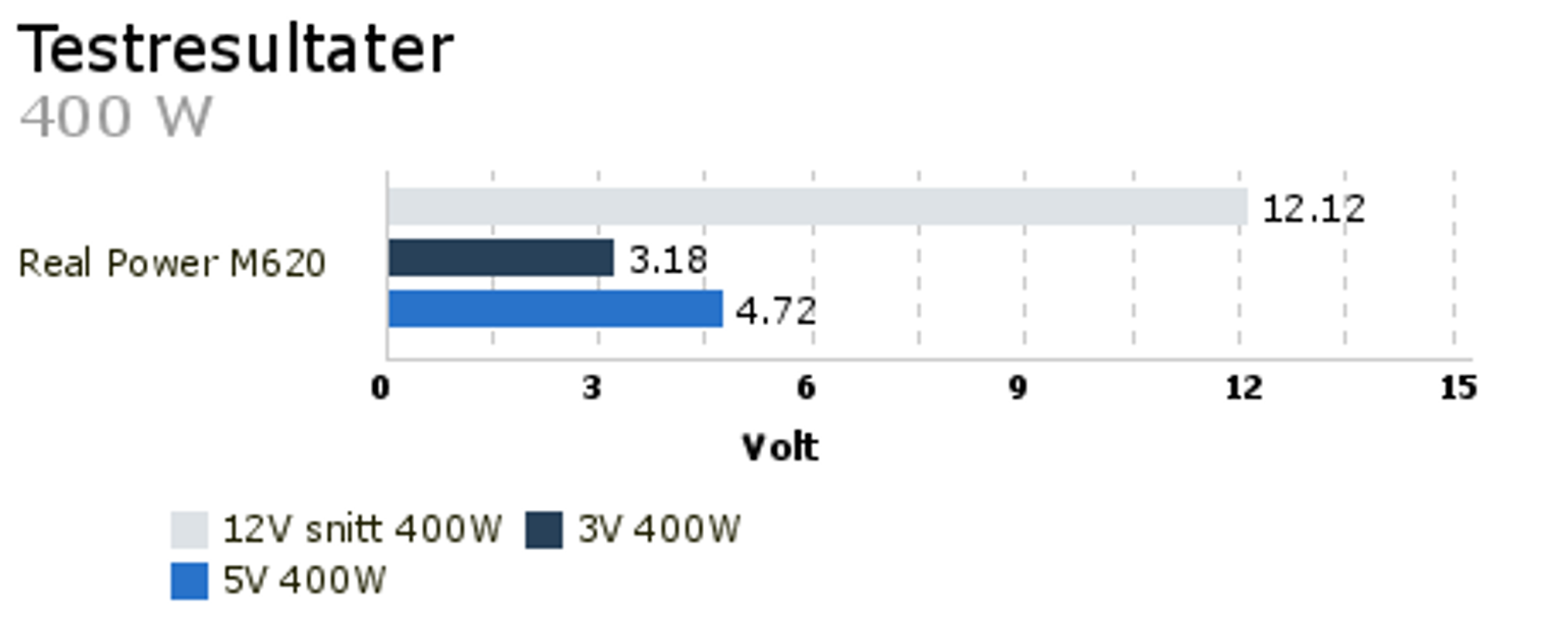

Ved 400 W belastning er vi ikke fornøyd. +5 V-linjen sklir bare lenger og lenger vekk, og avviker nå med så mye som 5,6 %. +3,3 V-linjen avviker med 3,6 % fra sin ideelle spenning, og faller da over grensen for 3 % avvik.

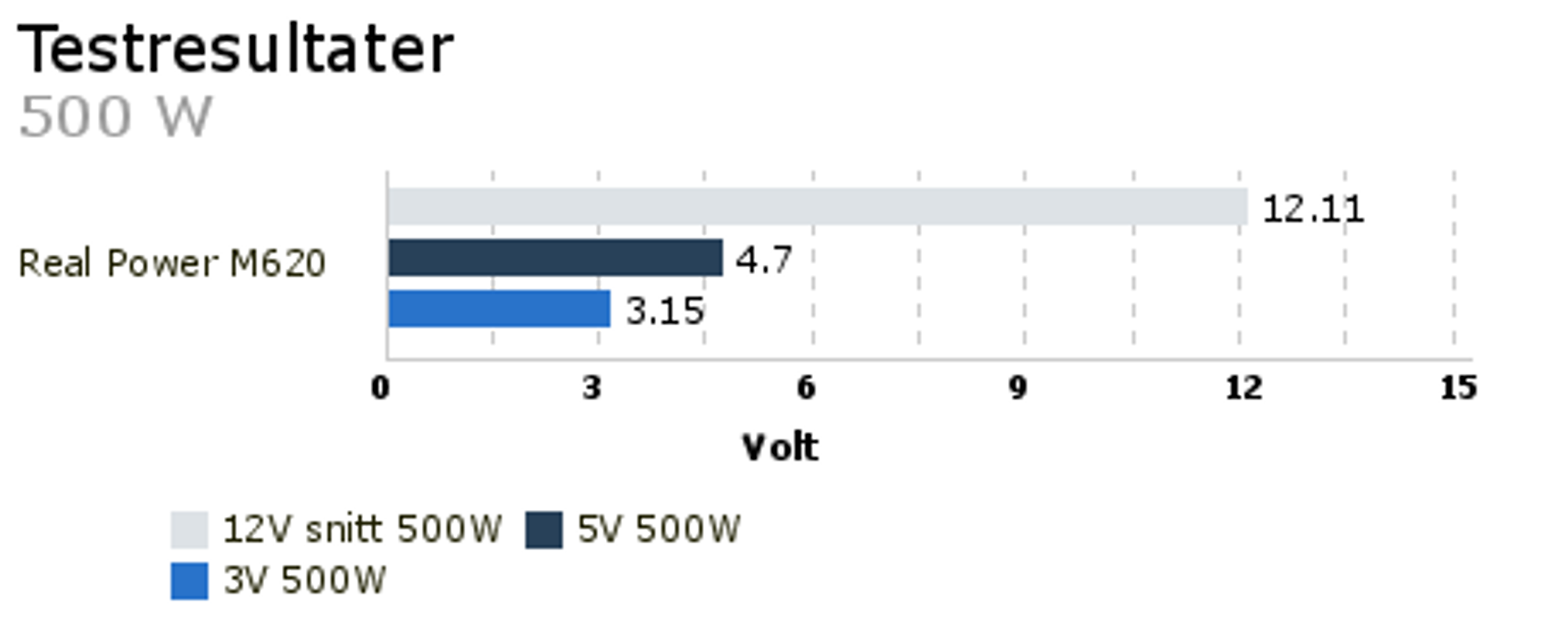

Vi skur opp testbenken til 500 W, og ser at +12 V-linjen er like stabil som den alltid har vært under testingen. +5 V-linjen derimot er en helt annen historie, den avviker nå med så mye som 6 %, mens +3,3 V-linjen avviker med 4,5 %. Sistnevnte er fortsatt akseptabel.

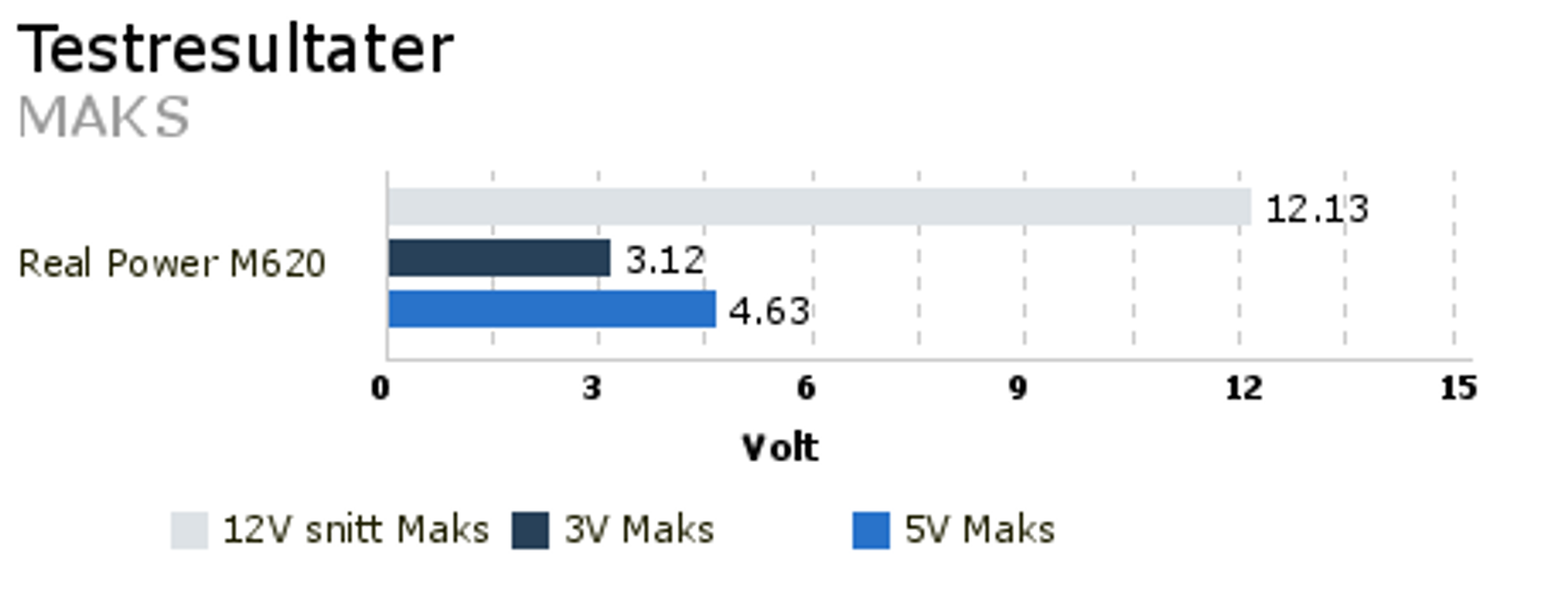

Ved strømforsyningens maksimale belastning er +12 V-linjen meget stabil. Når det kommer til de to andre hovedlinjene er saken en annen. +5 V-linjen er hele 7,4 % fra der den skal være. +3,3 V-linjen er heller ikke helt frisk, og ligger 5,5 % fra sin ideelle verdi. Ikke bra, Cooler Master!

Under er en tabell som viser hvor mye spenningene avviker i prosent.

	+12 V	+5 V	+ 3,3 V
100 W	0,79 %	-1,6 %	-1,2 %
200 W	0,79 %	-2,8 %	-2,1 %
300 W	0,92 %	-3,8 %	-3,0 %
400 W	0,94 %	-5,6 %	-3,6 %
500 W	0,92 %	-6,0 %	-4,5 %
MAKS	1,08 %	-7,4 %	-5,5 %

Side 5: Resultater - Rippel

Rippel

Vi har målt rippelen ved de samme stadiene som vi målte spenningen. Først ut er +12 V- linjene. Her er det nok en gang snittet som blir presentert.

Med strømforsyningstesteren skrudd til laveste belastning, 100 W, har strømforsyningen en rippel på 40 mV, mens ved maksimal belastning ligger rippelen på 78 mV. Dette er altså ikke betydelig, da det ikke er alt for nære grensen på 120 mV, satt i ATX 2.x-standarden. Bra!

Ved laveste belastning har +5 V-linjen en rippel på så lite som 7 mV, og ved maksimal belastning er den ikke større enn 13 mV. ATX 2.x-standarden setter en øverste grense på 50 mV, noe Cooler Master Real Power 620 W ikke er i nærheten av. Meget bra!

Da vi belastet strømforsyningen med 100 Watt, hadde 3,3 V-linjen en fin rippel på ikke mindre enn 7 mV. Mens vi klatrer oppover på effektstigen, ender spenningen til slutt med en rippel på 17 mV. ATX 2.x-standarden sier det samme for 3,3 V-linjen som for 5 V-linjen - rippelen skal aldri overstige 50 mV - noe den ikke gjør. Dette er bra Cooler Master!

Side 6: Resultater - Effektivitet og Verdi

Effektivitet

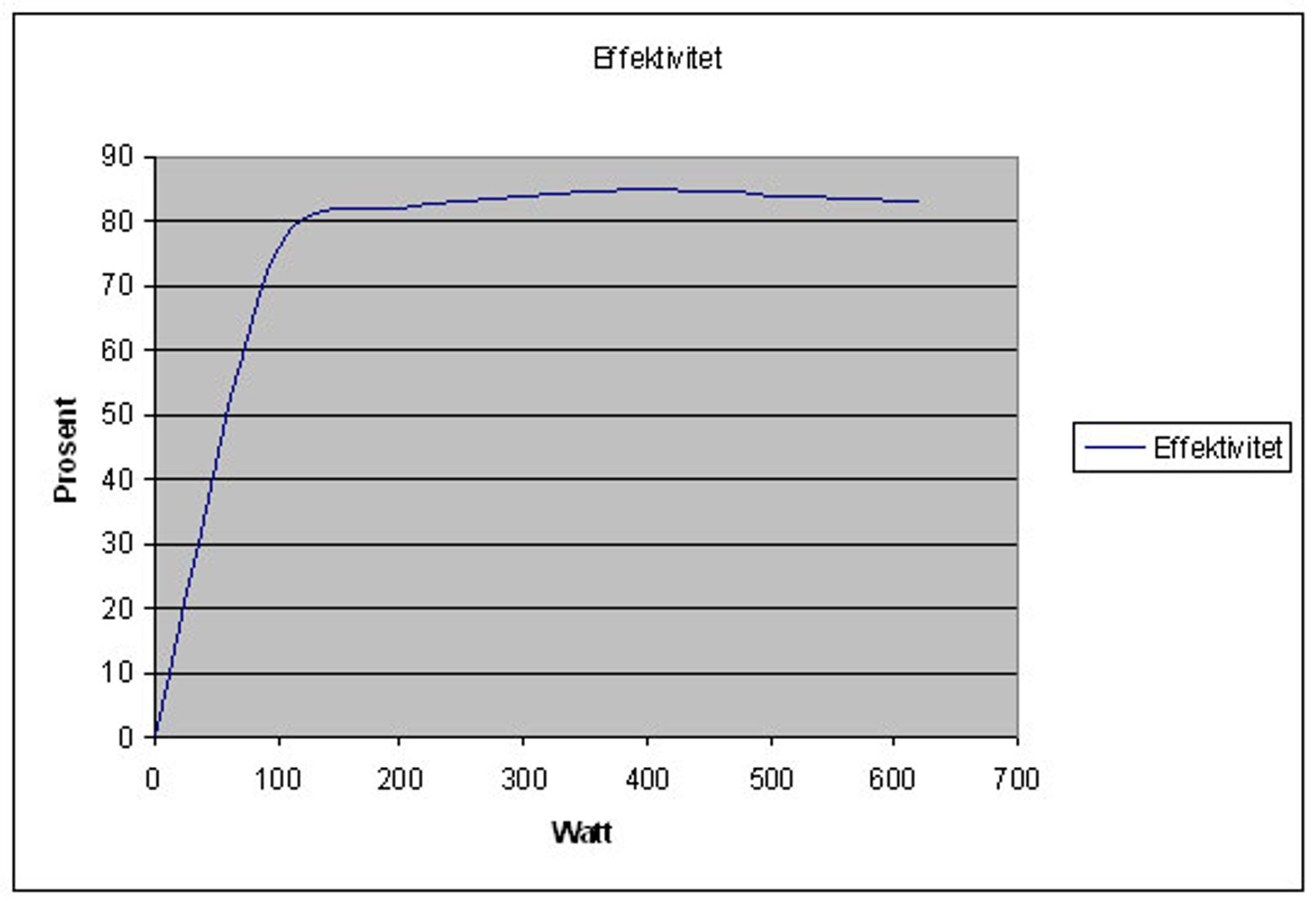

Effektmålingene er gjort mens vi testet strømforsyningen, så det er ikke satt opp en egen målerigg for akkurat dette.

Ved lav belastning ligger strømforsyningen litt lavt, uten at det gjør noe. Effektiviteten er 76,2 % ved 100 W belastning. Etter det går strømforsyningen over 80 %, hvor den holder seg. 80plus-programmet sier at strømforsyningen skal ha en effektivitet på over 80 % ved 20 %, 50 % og 100 %. Cooler Master Real Power 620 W oppfyller disse kravene, men har tydligvis ikke fått dette dokumentert.

Krone per Watt

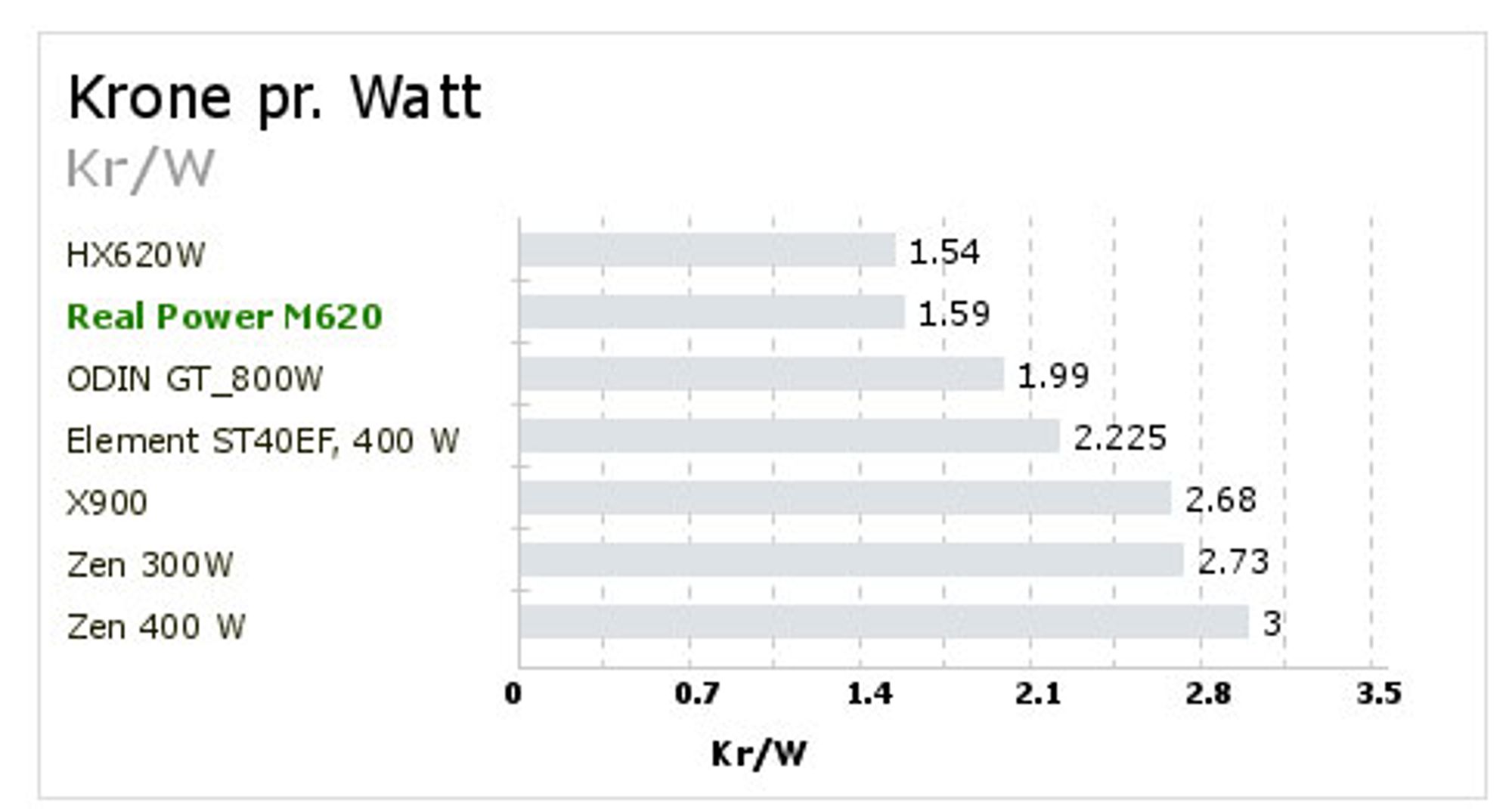

Krone per Watt er en graf som kun forteller oss hva hver enkelt Watt koster, uavhengig av andre kriterier. Dette forteller deg noe om prisen på strømforsyningen, i forhold til en strømforsyning som kanskje har bare halve effekten.

Strømforsyningen har en veiledende pris på 986 kroner inkl. mva. Dette betyr en KR / W på 1,59 NOK. Dette er litt høyere enn Corsair HX620W, som har samme effekt. Man får altså en god del Watt til en billig penge.

Side 7: I bruk

I bruk

Cooler Master RS-620A5AA-A1 har som nevnt under spesifikasjoner, standard fysiske mål, og byr ikke på noen problemer under installasjon selv om du skulle ha et trangt kabinett.

Strømforsyningen har helt vanlige sorte kabelstrømper på alle kabler. Disse sitter meget godt, og løsner ikke selv om du rører mye på dem.

Cooler Master har lagt ved en strømkabel, fire skruer og en manual. Manualen er meget detaljert og opplyser om det meste du skulle ha behov for. Etikettene som sitter på strømforsyningen er også meget oversiktlige.

Viften, CHB12012BS, er meget støysvak. Både ved lav og stor belastning er støynivået lavt. Strømforsyningen er meget stillegående, og gir heller ikke fra seg noen mystiske pipe- eller brummelyder. Vi har dessverre ikke enda mulighet til å dokumentere dette på en vitenskapelig måte.

Under test ble ikke strømforsyningen betydelig varm. Etter tre timer med maksimal belastning var det heller ikke noen varmegang i kablene og strømforsyningen spyttet ut relativt kjølig luft.

Side 8: Konklusjon

Konklusjon

Cooler Master leverer en stilren og støysvak strømforsyning, men det er helt klart rom for forbedringer. Real Power 620 W er en strømforsyning som helst er rettet mot "mannen i gata".

Real Power 620 W har en meget stabil +12V-linje, men dessverre har den også to andre linjer som trekker lasset langt ned. På en annen side er rippelen meget god.

Strømforsyningen har et enkelt og rent design, den lager lite støy og oppfyller kriteriene til 80-pluss-programmet, noe som gjør seg godt på strømregningen din. I disse miljøfokuserte tider burde kanskje strømforsyningen også ha vært RoHS-godkjent.

Prismessig klarer Cooler Master Real Power M-serien seg helt greit. Serien kommer i fem kapasiteter på henholdsvis 520, 620, 700, 850 og 1000 Watt. Den minste modellen har en veiledende pris på 830 kroner, mens kraftpakken på 1000 W ligger på ca 2050 kroner.

Når strømforsyningen kommer til Norge er fortsatt ukjent, men legg gjerne inn en prisvarsling dersom du vil holde deg oppdatert.

+ Stillegående
+ Lav rippel
+ Energieffektiv
+ Enkelt design
+ God +12 V-linje

- DÃ¥rlige +5 V- og +3,3V-linjer
