Side 1: Introduksjon

Cooler Master oppgraderte nylig det populære kabinettet "690". Det nye kabinettet kan se ganske så likt ut, men forandringene skulle gi deg bedre termiske egenskaper, samtidig som et par nye funksjoner ble satt på plass.

Det nye kabinettet heter 690 II Advanced, og har nå kommet til Norge. Kabinettet kommer med gode muligheter for kjøling, hele 10 vifter kan du få plass til. Videre kan du alternativt montere to 240 mm-radiatorer på innsiden, eller benytte en ekstern løsning.

Det er også godt med plass til harddisker, seks stykker har du plass til på innsiden om du ikke skal ha vannkjøling. I tillegg ligger det en dockingstasjon tilgjengelig via topplokket til kabinettet, her kan du bare klaske på plass både 3,5" og 2,5"-lagringsmedier uten at du må åpne kabinettet.

Dette var spesifikasjonene, la oss gå dypere til verks og se hva kabinettet er godt for!

Takk til Cooler Master som sendte produktet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

• Dimensjoner: 528 x 214 x 511
• Materiale: stål, plast
• Farge: sort
• Utvidelsesplasser 5,25": 4
• Utvidelsesplasser 3,5": 6(7)
• Utvidelsesplasser 2,5": 1(2)
• Vifter, inkludert: 2 x 140 mm, 1 x 120 mm
• Vifter, ikke inkludert: 3 x 120 mm, 2 x 80 mm
• Ekspansjonsporter: 7 + 1
• Hovedkortstøtte: mATX, ATX
• Ekstra funksjonalitet: 2 x USB 2.0, 1 x hodesett, 1 x mic, 1x eSATA
• Strømforsyningsplass: 1, nede
• Vekt: 9,5 kilogram

Som alltid er det et funksjonspanel å finne på kabinettet vi tester, som vist på bildet over. Her finner vi de normale bryterne, samt en knapp som slår av belysningen til viften i front. Meget kjekt for de som ikke ønsker et glorete utseende, selv om det i dette tilfellet bar er snakk om én lysende vifte. Videre finner vi en rekke kjekke tilkoblinger, blant annet eSATA.

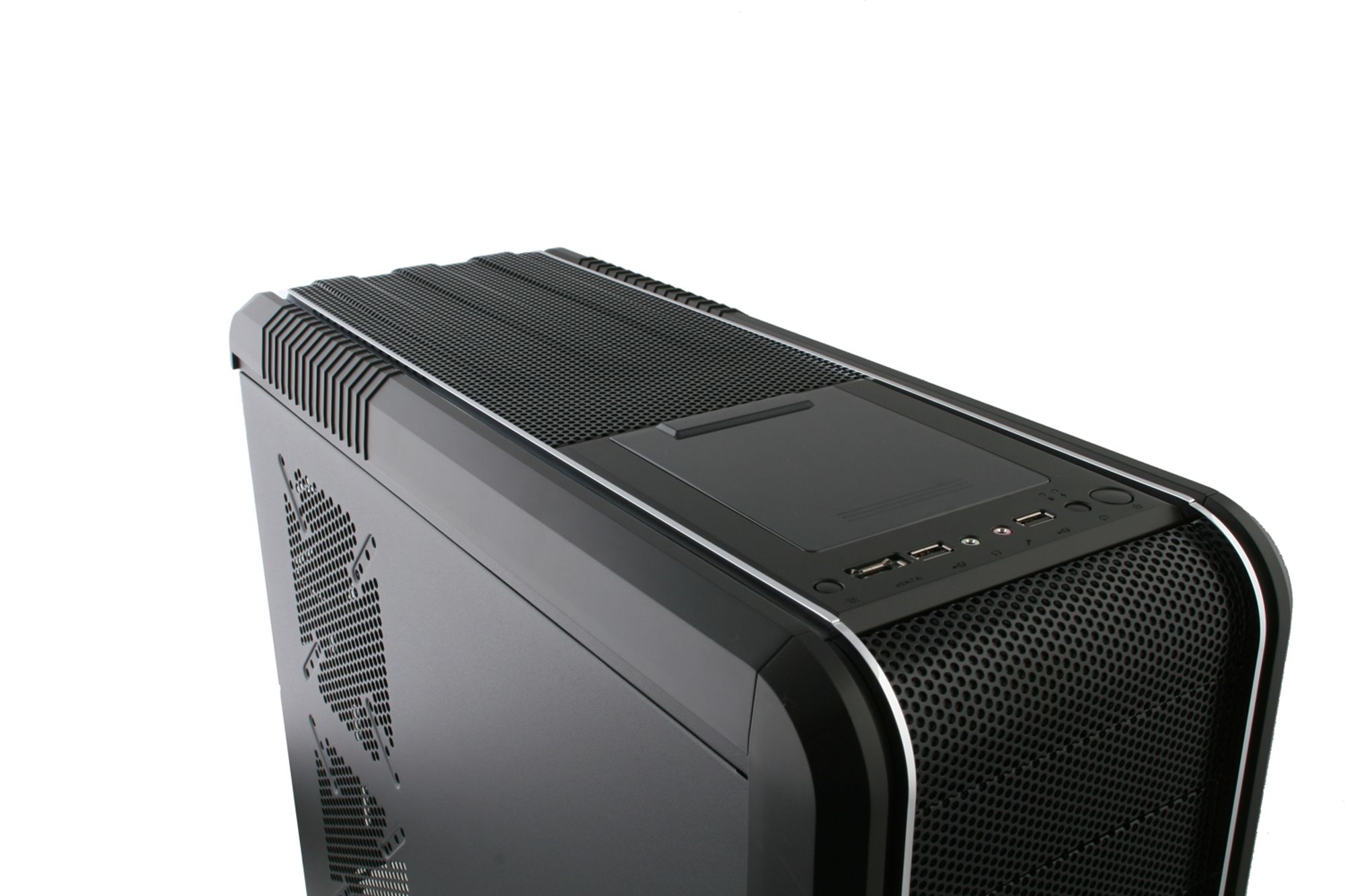

På toppen av kabinettet kan du enkelt fjerne et lite plastdeksel og her finner vi faktisk en dockingstasjon for lagringsmedier. Dette er noe utrolig få produsenter kan skilte med, og gud bedre så genialt det kan være å ha dette tilgjengelig enkelte ganger. Denne støtter både 3,5"- og 2,5"-enheter, hvorav sistnevnte kan skjules under dekselet. Sammen med eSATA-tilkolingen kan du dermed f.eks klone lagringsmedier, uten og åpne kabinettet.

Kabinettet kommer med vifteplasser på alle kanter, og det er mildt sagt nok av dem. Det følger med tre vifter, som er plassert på de mest nødvendige stedene. Kald luft suges inn via for- og undersiden, og ut på alle andre kanter. Støvfiltre er på plass, men å renske disse på en annen måte enn med støvsugeren, vil bli vanskelig.

Side 3: Utvendig design

Utvendig design

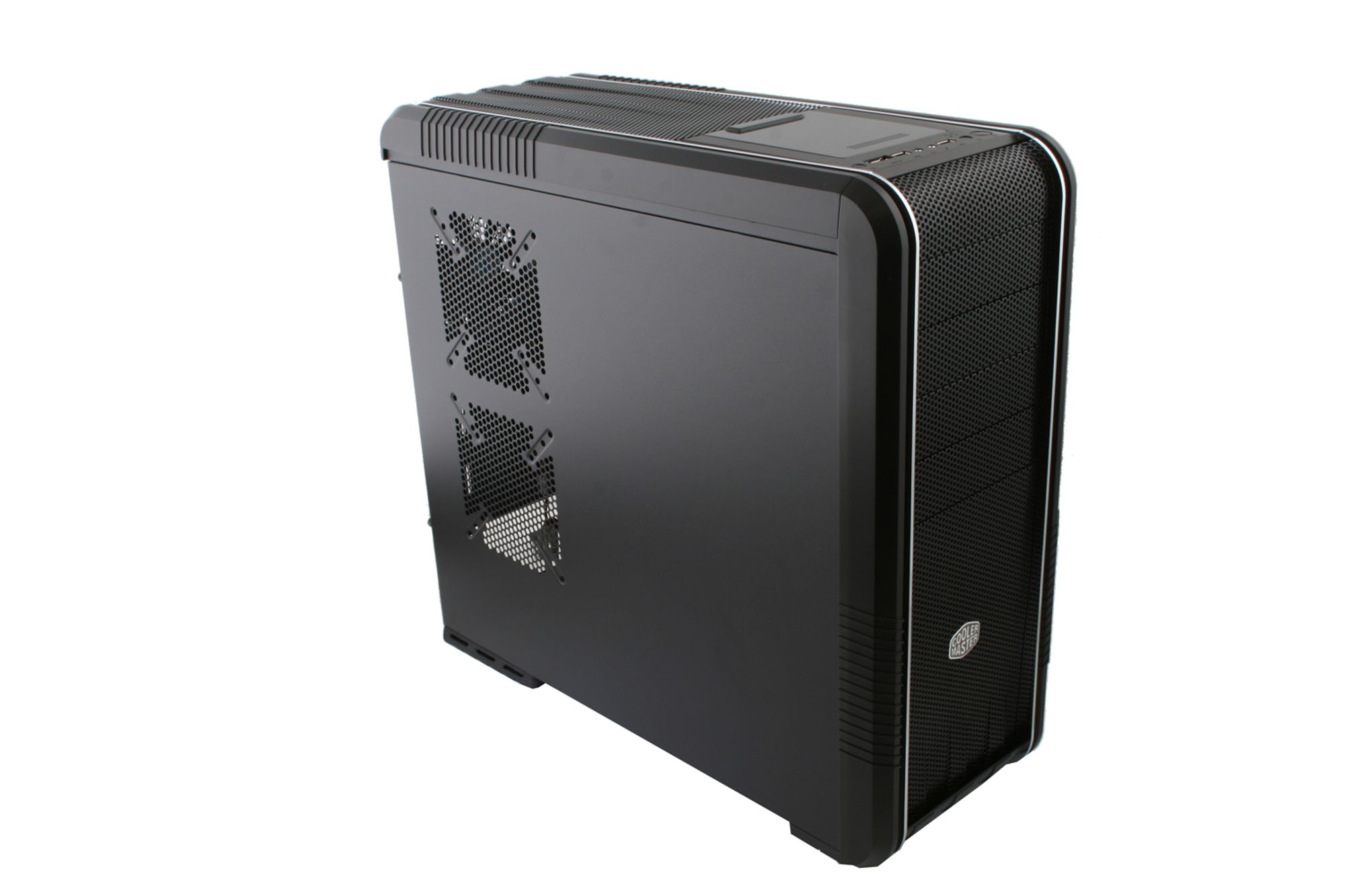

Kabinettet er laget av plast og stål hele veien, det er ikke noe aluminium inne i bildet. Vekten er dermed noe høyere, men dette har vi ingenting i mot. Det hele ser ut til å være gjennomført på en god måte. Selv innsiden er lakkert sort, noe som gir et bedre helhetlig inntrykk.

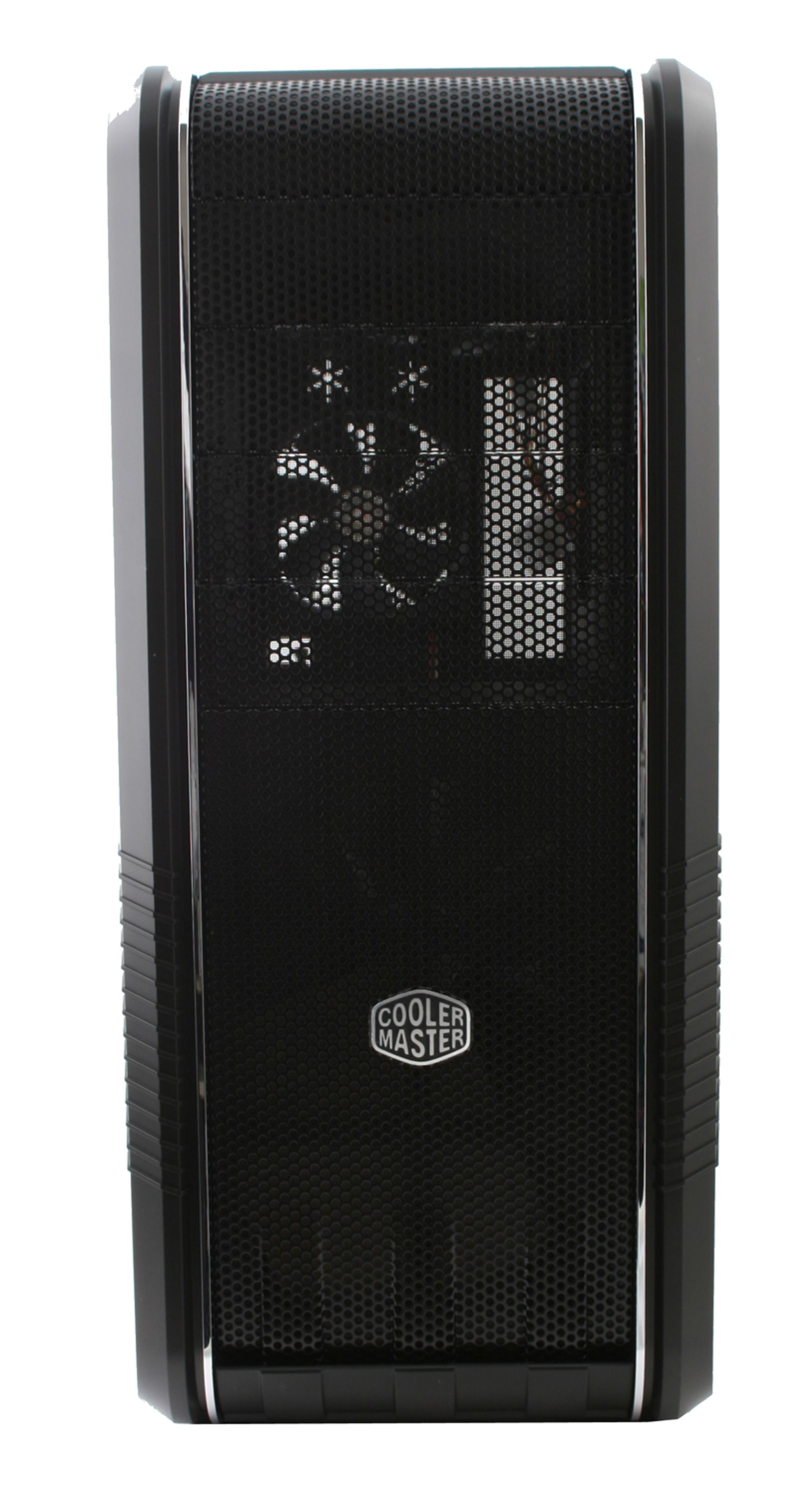

Forsiden består i all hovedsak av et stålgitter, perforert i bikubemønster for maksimal luftgjennomstrømning. To tynne lister i krom skaper forsidens linjer, før sort og matt plastikk rammer inn det hele. Den øvre halvdelen består av 5,25" brønner, mens den nedre halvdelen er kun tilstede for å trekke kald luft inn i kabinettet.

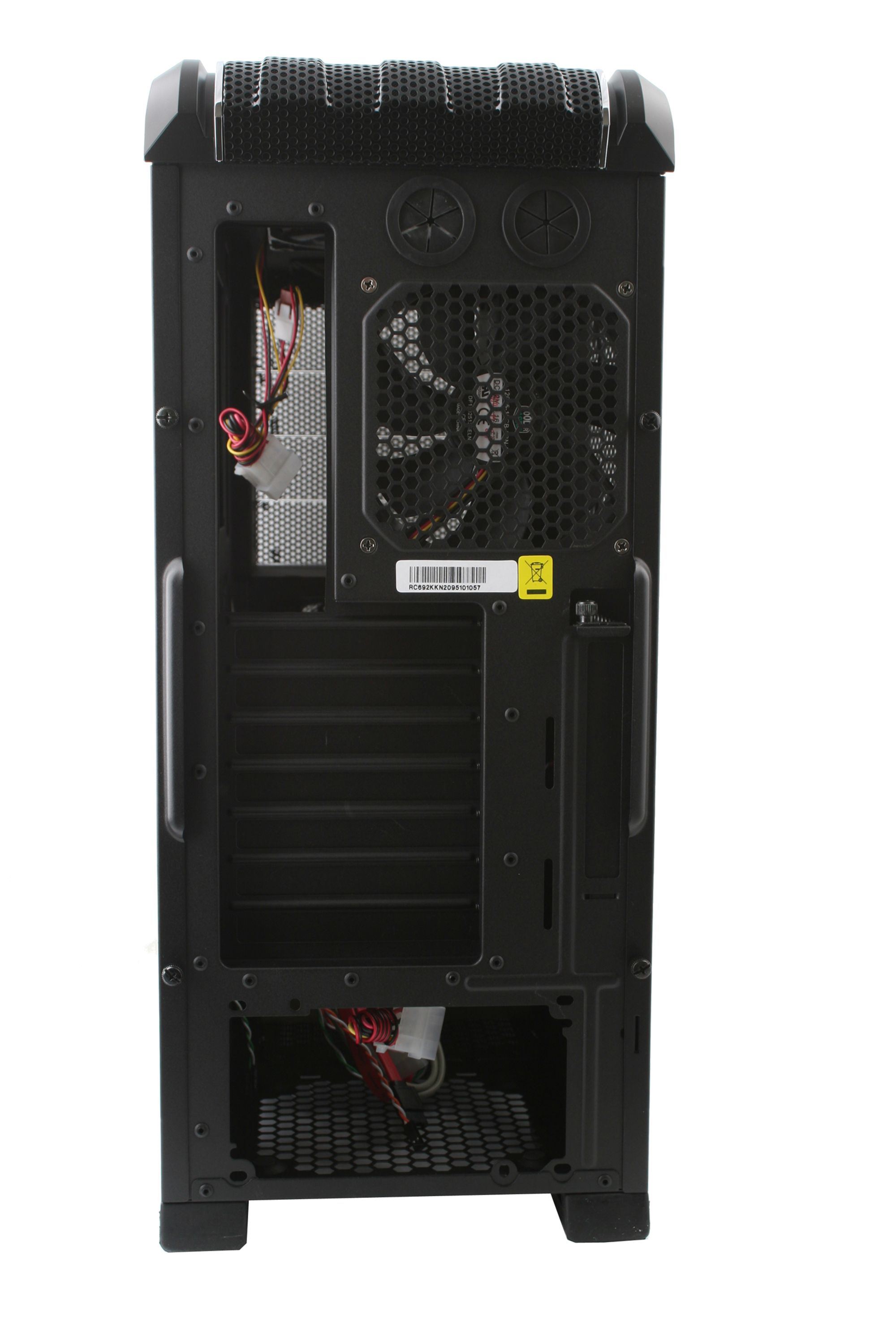

På kabinettets bakside finner vi to gjennomføringshull for vannslager, selv de bredeste slangene skulle kunne trekkes igjennom her. Når vi først nevner vannkjøling, er det verd å nevne at du kan montere en 2 x 120 mm radiator både i topp og bunn av kabinettet. 7 ekspansjonsporter er på plass, flanket av en ekstra port som står vertikalt. På sistnevnte kan du montere tilbehør som ikke må kobles fast mot hovedkortet, slik som kabelforlengere.

Foruten dockingstasjonen vi omtalte på forrige side, består topplokket ene og alene av et lass med luftehull. Mye luft vil nok finne veien ut her, i likhet med forsiden.

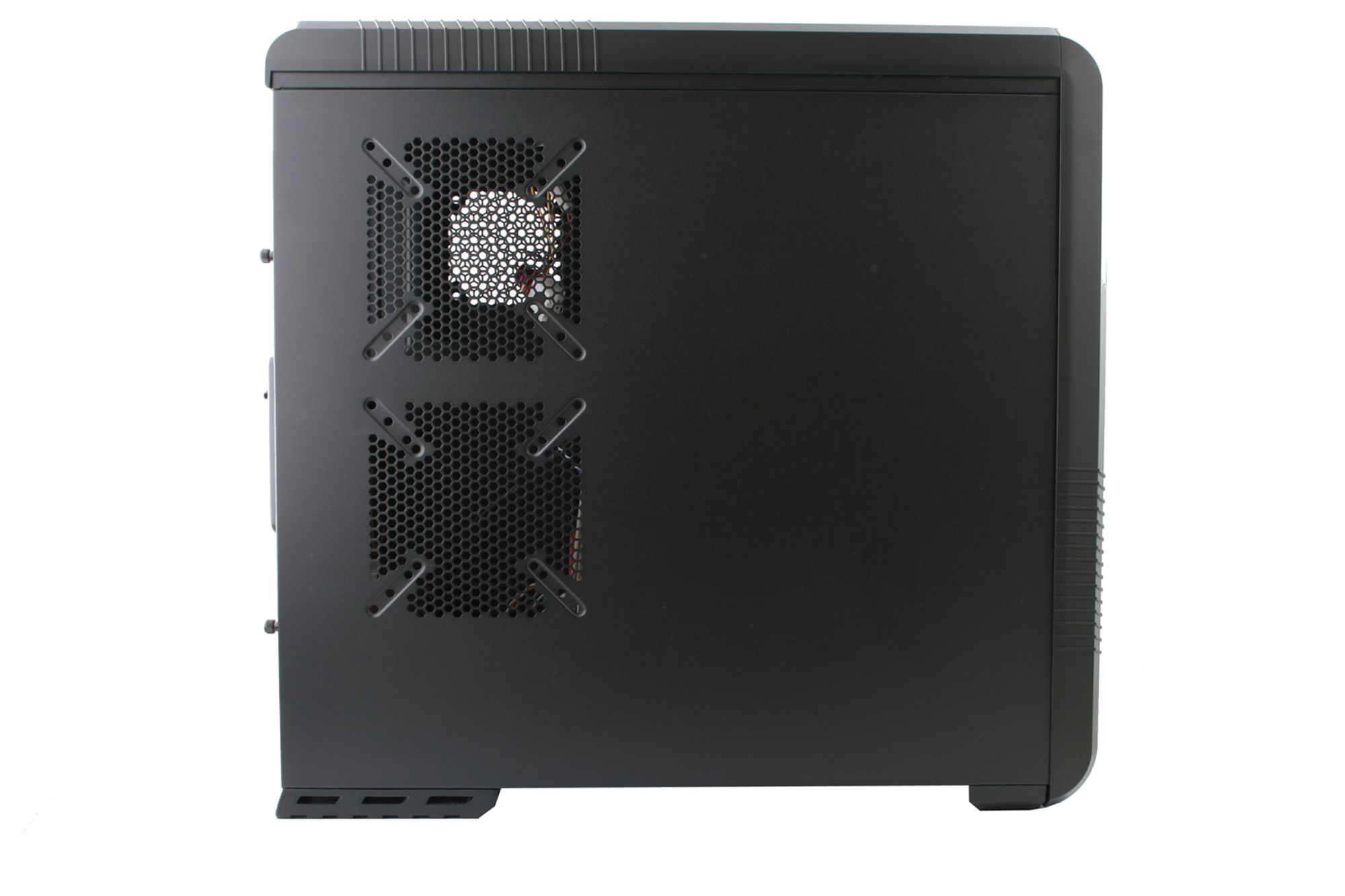

Sidedøren er helt slett, det eneste som bryter flaten er to viftehull. Her kan du montere totalt to vifter, med muligheten til å velge mellom fire størrelser. Det maksimale her er 120 mm brede enheter.

Side 4: Montering

Montering

Før komponentene kommer seg på plass i kabinettet, må sidedørene av. Fronten bør du også dra av, dette er en enkel jobb som sparer deg for mye knot. Skal du montere vifter i topplokket, er det heller ikke vrient og få av dette.

Hovedkortbrettet er ikke fritt, men det har hull ved prosessoren slik at du enkelt kan montere bakplater til kjølere. Først må avstandstykker på plass, men det er ikke en like enkel jobb som det skal være. Det ser ut til at hovedkortet er lakkert etter at gjengene ble boret ut, noe som fører til at du må frem med tang for å kunne skru disse på plass. Samtidig ser vi nok en gang at hullet i hovedkortbrettet for bakplater, er for lite for enkelte AMD-sokler.

Strømforsyningen fester du i bunn av kabinettet, og et velplassert gjennomføringshull gjør at du kan trekke kablene vekk fra det synlige området med en gang. Skjermkortet festet på normal måte, ved hjelp av tommelskruer. Har du et ekstra langt skjermkort, må den nedre delen av harddiskrammen fjernes.

Med maskinen satt sammen og både data- og strømkabler trukket der de skal være, liker vi sluttresultatet. Det er to faktorer som gjør dette pent og ryddig. Den lakkerte innsiden får ting til og generelt sett se bedre ut, samtidig som godt plasserte gjennomføringshull lar seg skjule det meste bak hovedkortet.

Harddisker

690 II Advanced bærer på totalt seks rammer for 3,5-tommers harddisker, hvor all montering skjer skrueløst. Du trenger ikke å gjøre stort mer enn å vrenge plastrammen rundt harddisken, og skyve det hele på plass. I en av rammene står det montert en adapter til 2,5"-enheter.

Optiske enheter

Skrueløse monteringsløsninger for optiske enheter har vært på markedet en god stund, men at du faktisk skal trenge hele 5 slike kan vi ikke helt skjønne. Uansett, løsningen her er så enkel og genial som den kan bli, og den vil trolig være mye mer stabil enn flere andre lignende løsninger. Det eneste du trenger å gjøre er å skyve enheten på plass, og vippe over en liten bryter. Når det er gjort, sitter den optiske enheten mer enn godt nok.

Side 5: Termiske egenskaper

Termiske egenskaper

Dagens testkabinett, 690 II Advanced, kommer utrustet med tre vifter samt muligheten til og ettermontere 7 stykker. I tillegg kommer det en støtteenhet for lengre og tyngre skjermkort, hvor du også kan montere en liten vifte. Vi har testet kabinettet slik det ble levert, så du har selv muligheten til å presse temperaturene ned et lite hakk ved å montere flere vifter. Dette er derimot noe som vil påvirke støynivået.

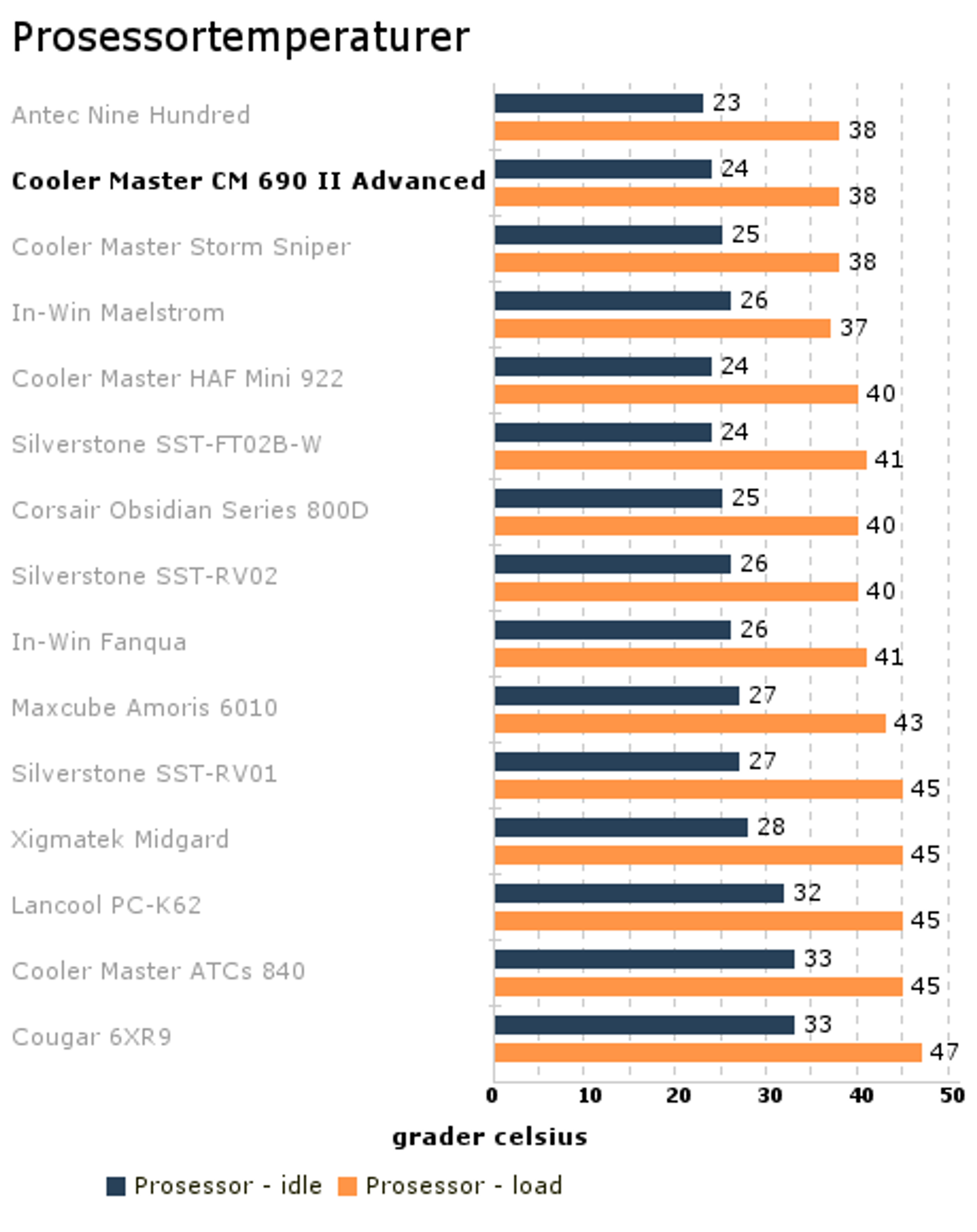

Som vi ser ut fra den første grafen, er det snakk om meget gode temperaturer på prosessoren. Under normalt bruk er det bare snakk om et par grader over romtemperaturen. Med litt skikkelig hardkjøring pressende på samtlige av prosessorens kjerner, stiger temperaturen til 38°C. Slettes ikke ille på noen måte, dette er tall som går helt til topps. Det samme gjelder også for grafikkprosessoren, temperaturene der er helt fine.

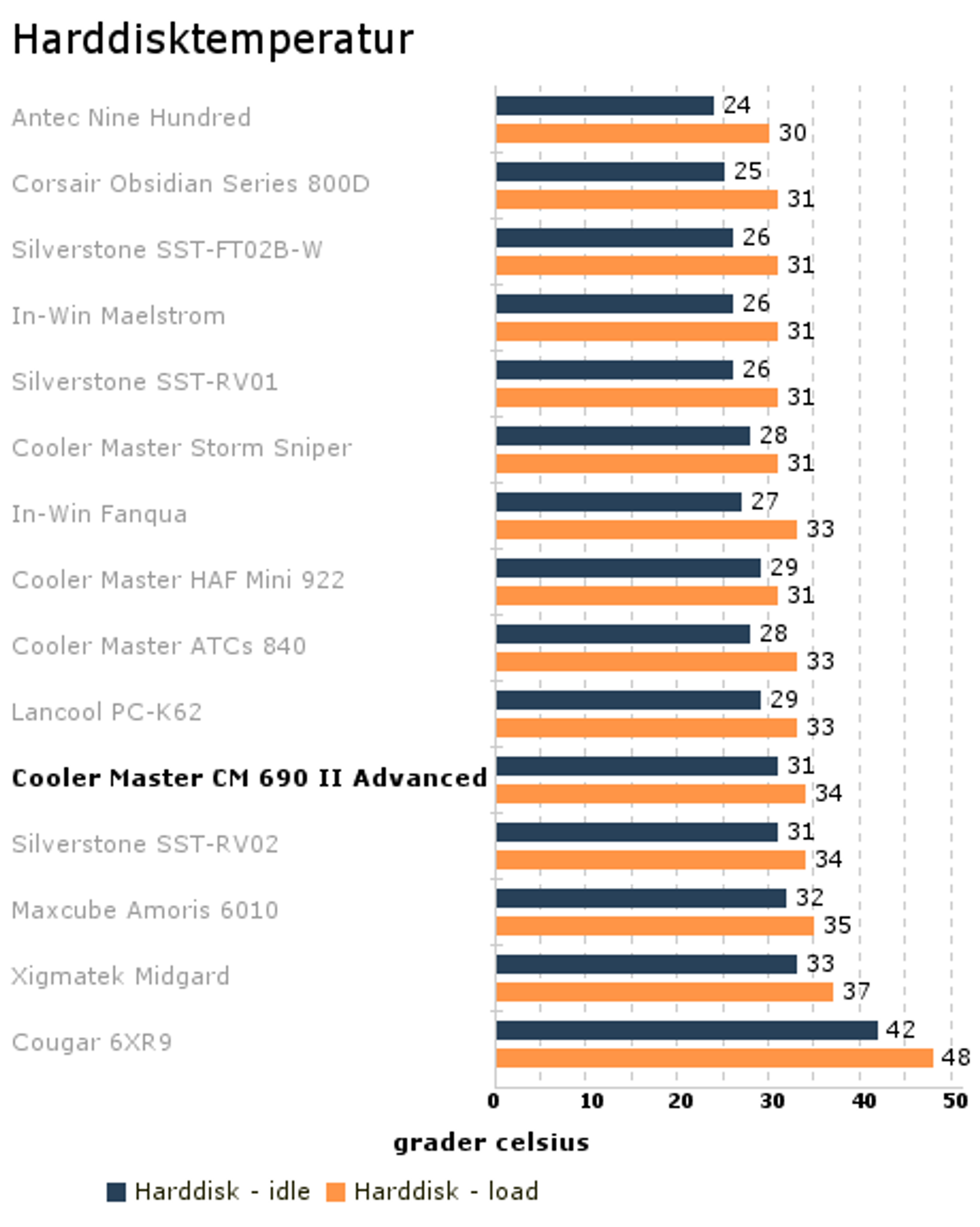

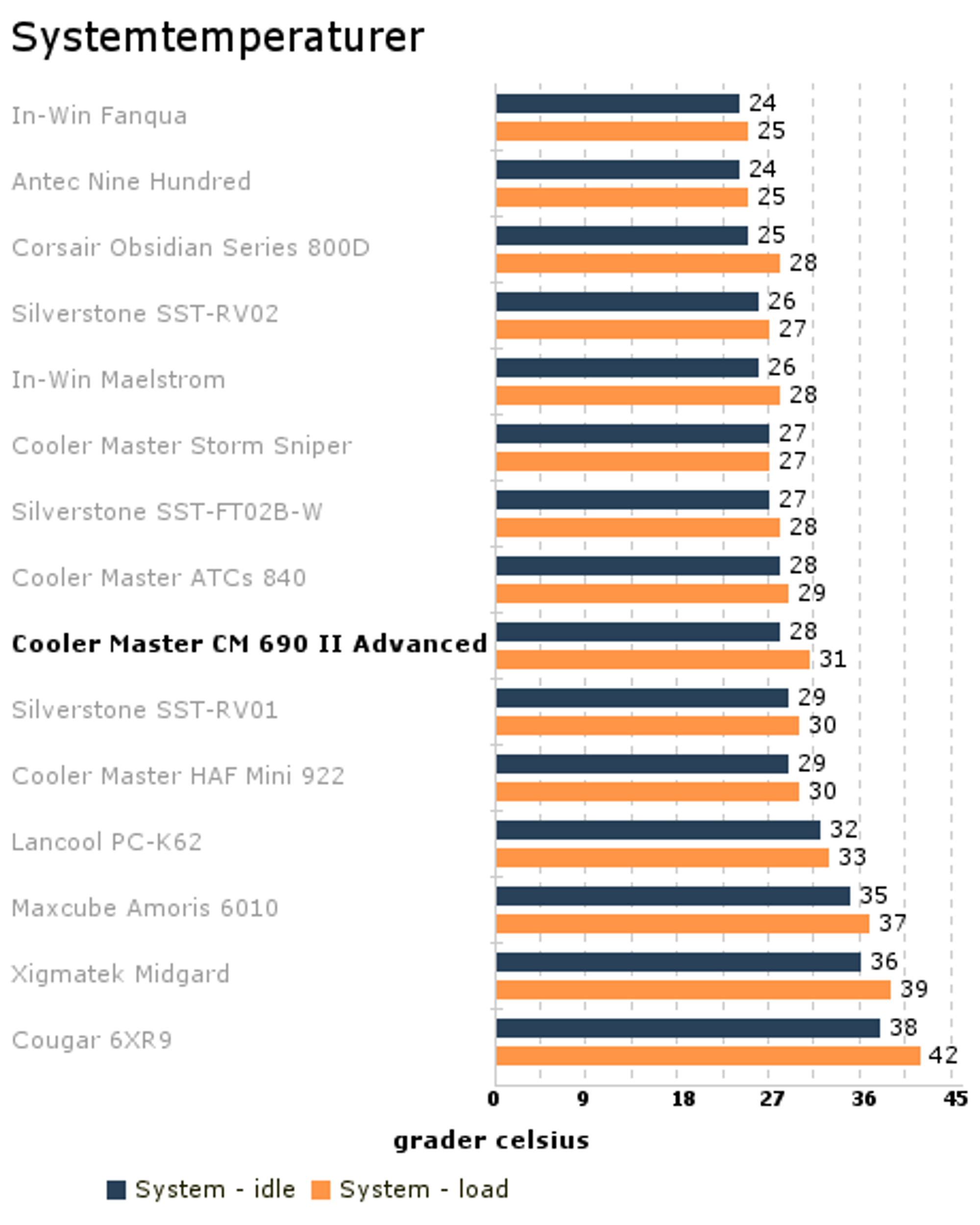

Harddisktemperaturen er ikke direkte lav, men med tanke på driftsprestasjoner er den helt ideell. Det samme gjelder egentlig for brikkesettet. Sistnevnte blir ikke kaldt, men temperaturen er ikke faretruende. Hovedarkitekturen i dette kabinettet er mye av den samme som i de to tidligere mellomstore kabinettene vi har testet fra Cooler Master, og samtlige har vist en litt høyere temperatur på brikkesettet.

Støy

690 II Advanced skilter ikke med noen unike funksjoner som skal dempe støynivået. Kabinetter som kommer med støydempende matter og lignende, koster ofte mer enn hva dagens testkandidat gjør. Uansett, med de tre medfølgende viftene spinnende på fult opplever vi ikke støynivået som noe du vil legge spesielt merke til. Det hele surrer og går rolig der maskinen står på gulvet vårt. Ingenting å utsette på her, altså.

Side 6: Konklusjon

Konklusjon

Cooler Master 690 II Advanced er et kabinett som skal treffe de fleste segmentene på markedet. Entusiastene skal få sitt og mellommarkedet skal mettes samtidig som de sparsomme skal få mye for pengene. Totalt sett mener vi at Cooler Master oppfyller disse målsetningene, dette er uten tvil et kabinett som gjør en god jobb til en relativt lav pris.

Termisk sett blir vi på de fleste fronter glade for de resultatene vi ser. Både prosessor- og skjermkorttemperaturen er i det absolutt laveste sjiktet. De to øvrige målingene vi gjorde, på brikkesettet og harddisken, viser tall som ikke er faretruende, men heller ikke direkte gode.

Vi vil også trekke frem at monteringsjobben i dette kabinettet er en enkel affære. Hull i hovedkortbrettet lar deg skjule så godt som alle kabler, samtidig som den lakkerte innsiden skaper et helhetlig inntrykk. Hurtigfestene er meget enkle, og gjør samtidig jobben på en god måte. For å toppe det hele finner vi en god og samtidig meget funksjonell dockingstasjon i kabinettets topplokk.

Det er lite direkte negativt vi kan trekke frem rundt dette kabinettet, men litt pirking må vi gjøre. I hovedkortbrettet er det et hull for montering av bakplater til prosessorkjøleren. Nok en gang, som ved så alt for mange andre kabinetter, passer ikke dette til flere AMD-sokler. Samtidig skulle vi gjerne ha sett en litt lavere temperatur på brikkesettet.

Det som virkelig gjør dette kabinettet attraktivt, er prisen. Så lite som 780 kroner må du ut med. Det er ikke mye for et slikt kabinett, spesielt om vi tar høyde for resultatene vi har opparbeidet i dag. Dette anbefales!

+ Gode termiske egenskaper
+ Gode monteringsløsninger
+ Dockingstasjon
+ Plasser til 2,5"-enheter
+ Fint støynivå

- Ikke den beste brikkesettemperaturen
- Hull i hovedkortbrettet ikke tilpasset AMD
