Test: Asrock H55M Pro

Enkelt og rimelig H55-kort

Asrock tilbyr med deres nye H55-kort LGA1156-støtte til en billig penge.

Side 1: Innledning

7. januar lanserte Intel sine nyeste tokjerneprosessorer i Core i3- og i5-serien. Et eksemplar av modellen Core i5 661 hadde da allerede funnet veien til testbenken. Denne imponerte med høy ytelse, lavt strømforbruk og sist men ikke minst en helt grei integrert grafikkprosessor.

For å kunne benytte seg av de nye integrerte grafikkprosessorene, må en ha et brikkesett som har støtte for denne teknologien. H55-, H57- og Q57-brikkesettet så derfor dagens lys samtidig med de nye tokjernene. Vi har tidligere sett på modellen H55M-D EVO fra Asus, som var utstyrt med H55-brikkesettet. I dag er det en modell fra Asrock som ligger på testbenken, vi ser nærmere på Asrock H55M Pro!

Takk til Asrock som sendte hovedkortet til test.

Side 2: Spesifikasjoner

Spesifikasjoner

  • Sokkel LGA1156 for Intel Core i3, Core i5 og Core i7
  • Intel H55-brikkesett
  • 4 x DDR3-minnesokler for maks 16 GB DDR3 2600 (OC) / 1333 / 1066 MHz
  • 1 x PCI Express 2.0 x16 (x16 båndbredde).
  • 1 x PCI Express 2.0 x16 (x4 båndbredde).
  • 1 x PCI Express 2.0 x1
  • 1 x PCI
  • 5 x SATA via Intel H55.
  • Gigabit LAN via Realtek 8111DL
  • 8-kanals lyd via VIA VT1718S
  • 2 x Firewire (1 ekstern + 1 via intern header)
  • 11 x USB 2.0-porter (4 eksterne + 6 via interne headere)
  • Formfaktor: mATX (24,5 cm x 24,5 cm)

Les mer om kortet på Asrock.com

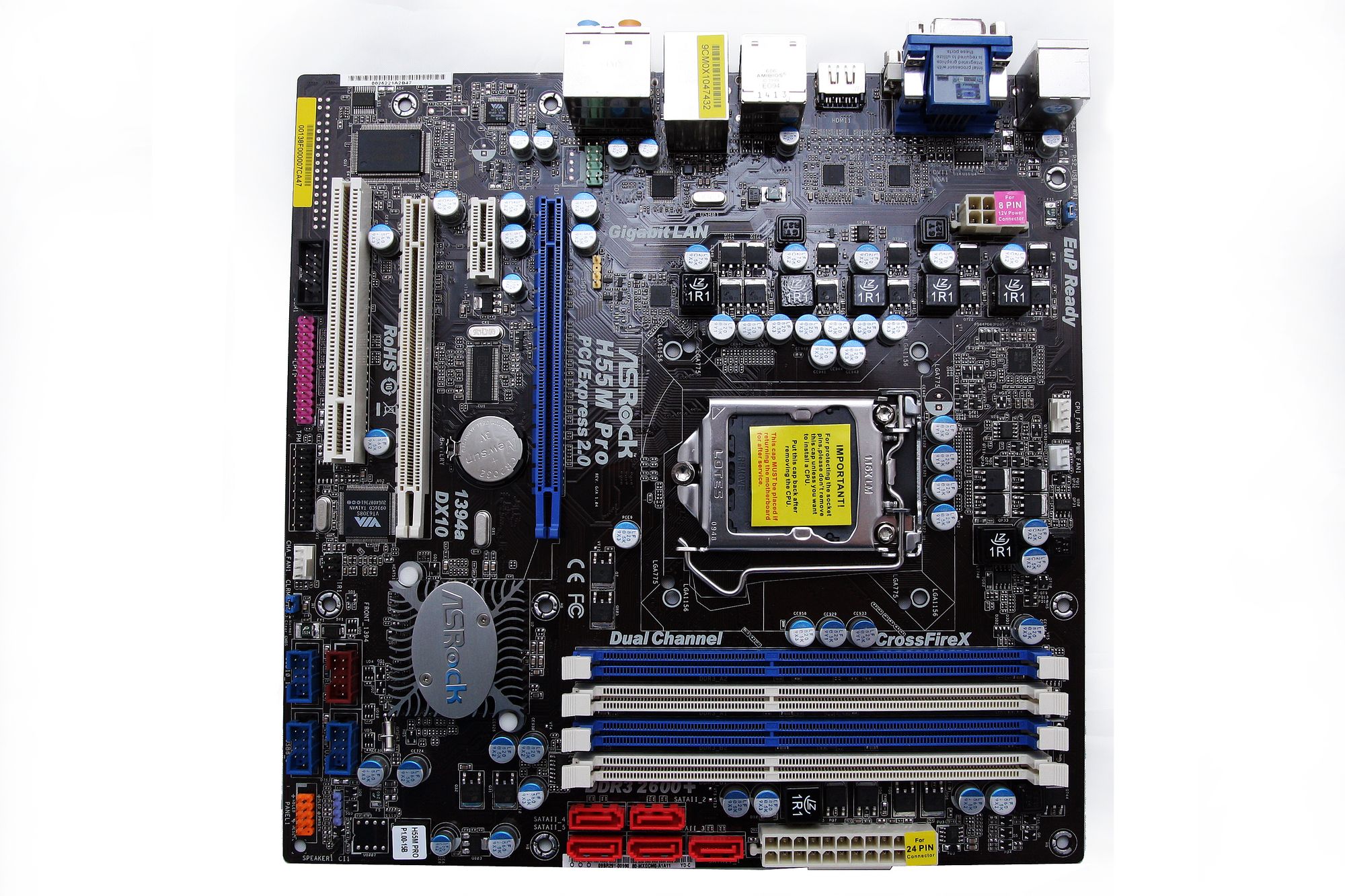

Asrock H55M Pro har en enkel og grei layout, og alle komponenter er plassert der en forventer å finne dem.

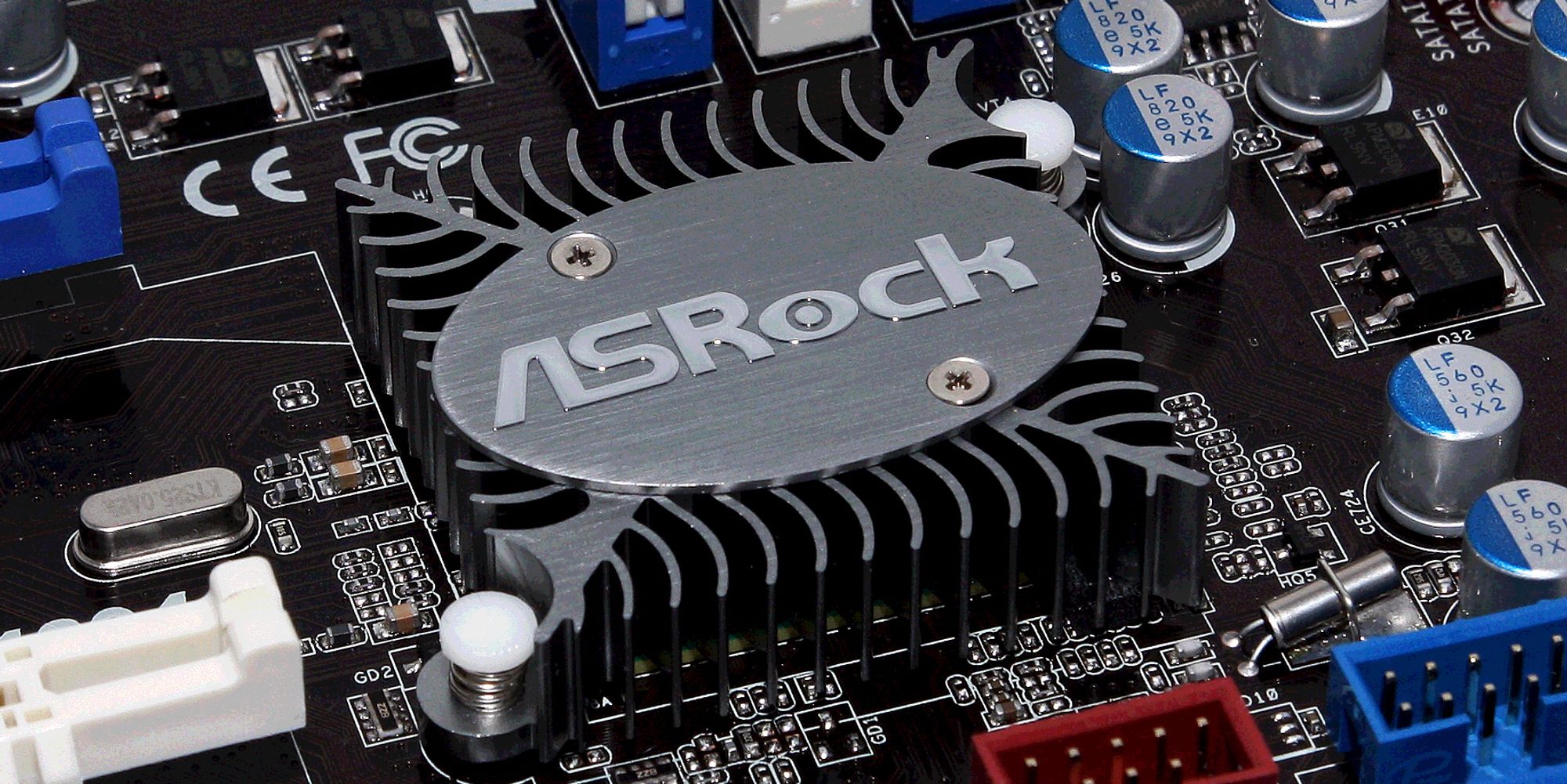

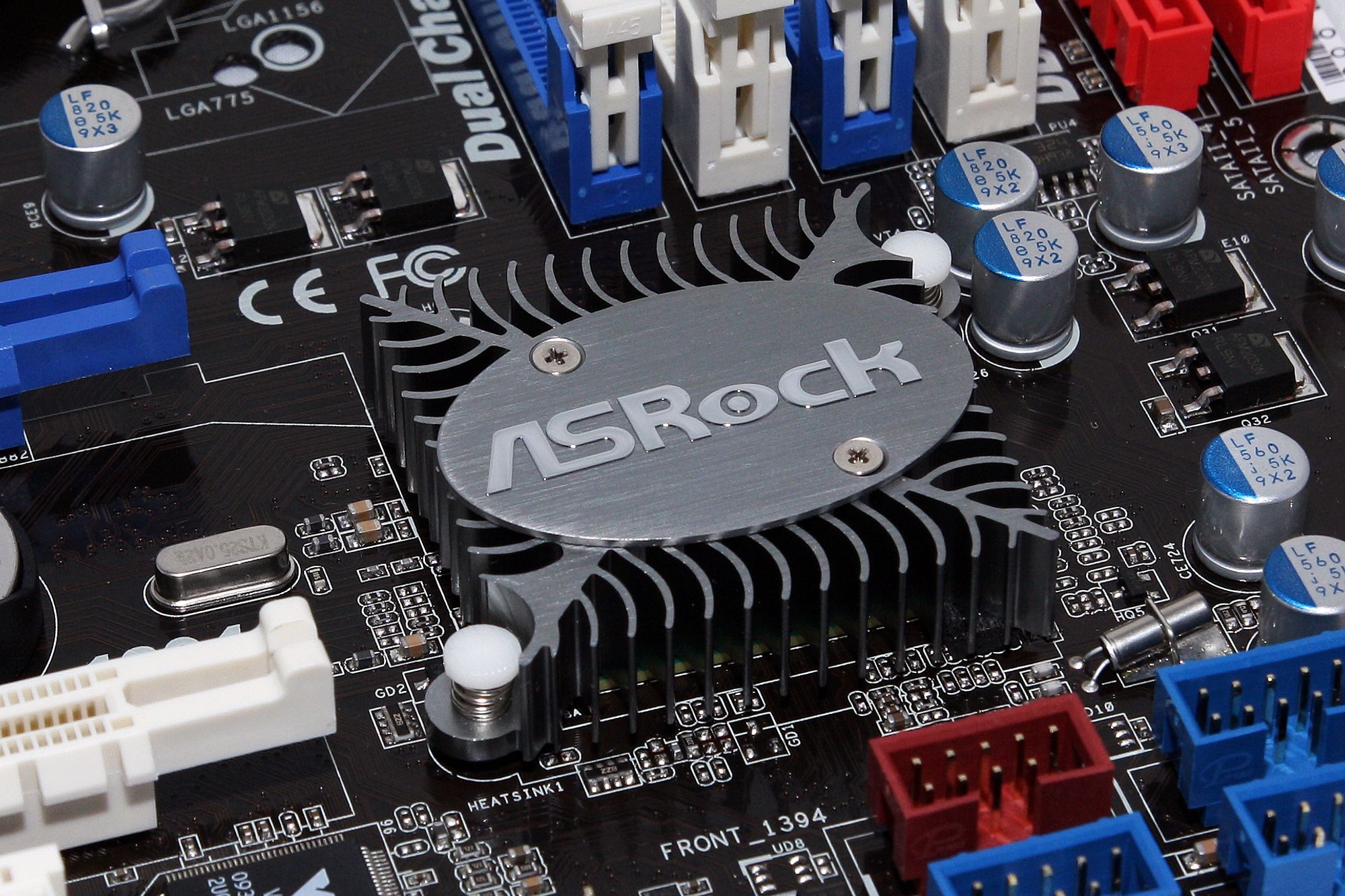

Kortet har en beskjeden kjøleløsning, bestående av en liten kjøleribbe på brikkesettet.

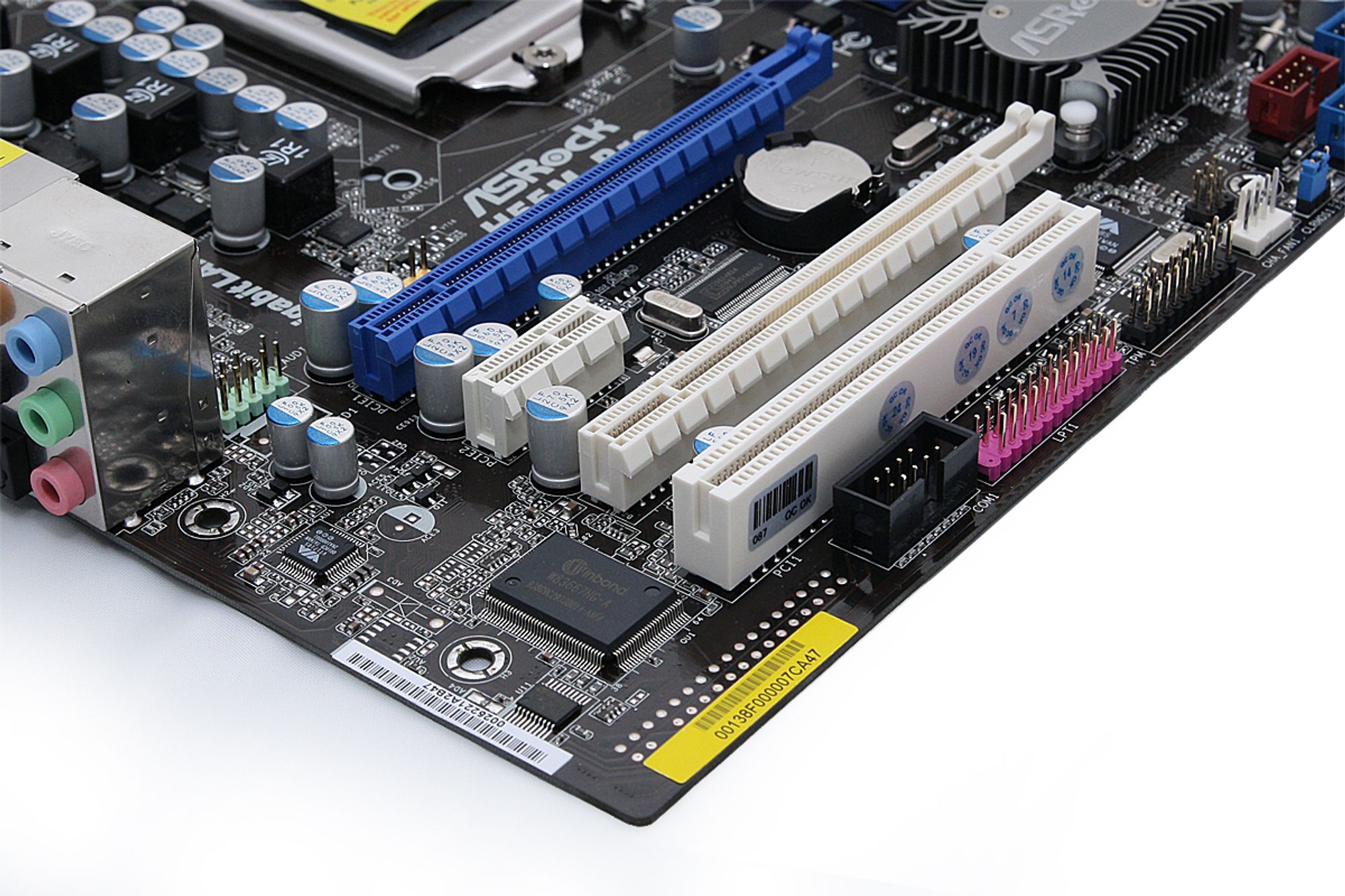

I og med at Asrock H55M Pro er et mATX-hovedkort, er det begrenset plass til ekspansjonsspor. Likevel har produsenten fått plass til to PCI Express x16-spor, som har støtte for CrossfireX. Det andre sporet har imidlertid en begrenset båndbredde på x4, og det finnes dermed langt bedre alternativer om en ønsker å kjøre to kraftige skjermkort i Crossfire. Hovedkortet har foruten de to PCI Express x16-sporene, et PCI Express x1-spor samt et PCI-spor.

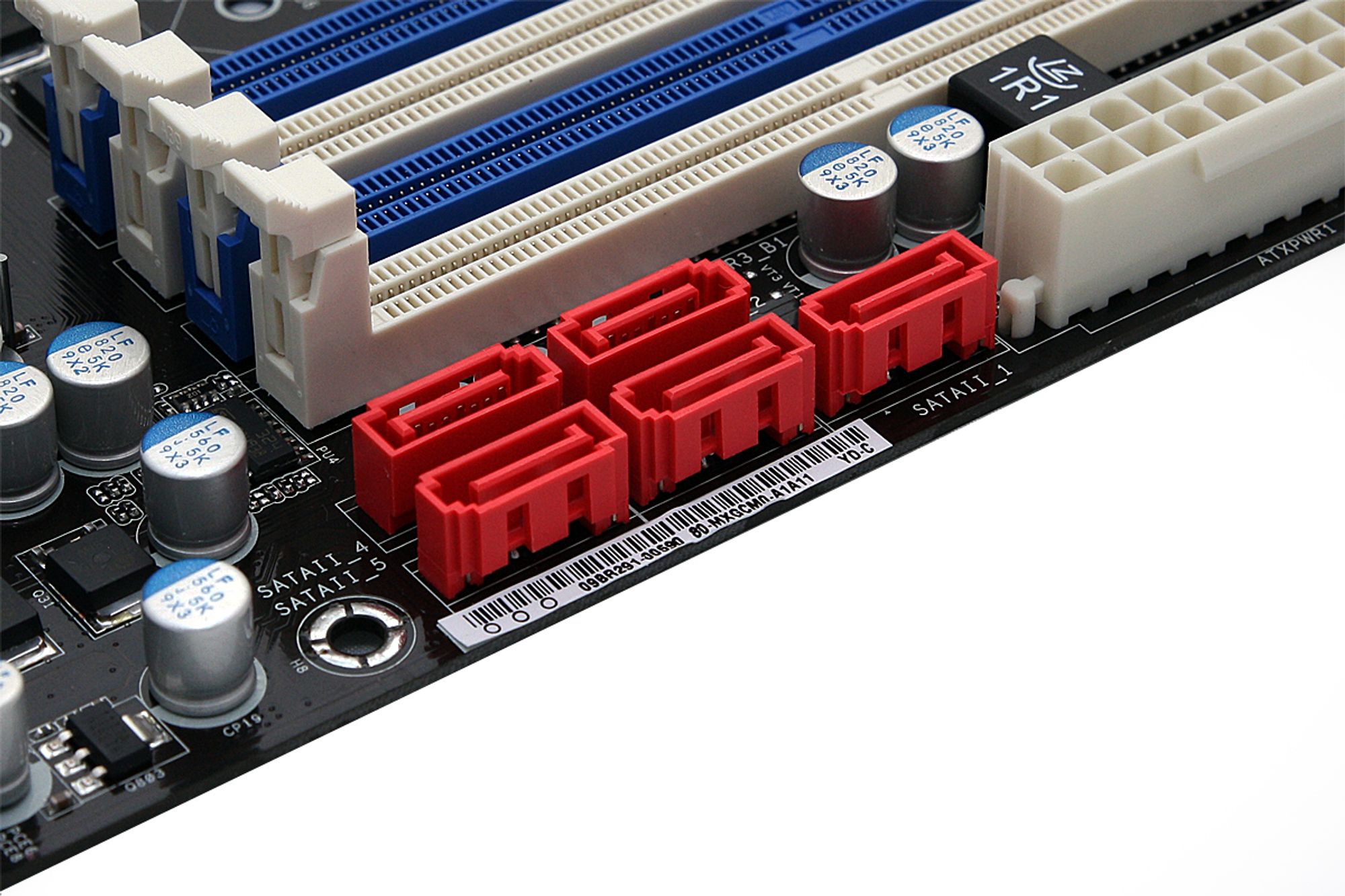

Asrock H55M Pro er utstyrt med fem SATA-kontaker (3 Gbit/s), der samtlige er styrt av H55-brikken. Det kan være verdt å merke seg at H55-brikkesettet ikke har noen muligheter for RAID. Planlegger å bruke RAID må en derfor heller velge H57-brikkesettet, eller kjøpe en dedikert kontroller.

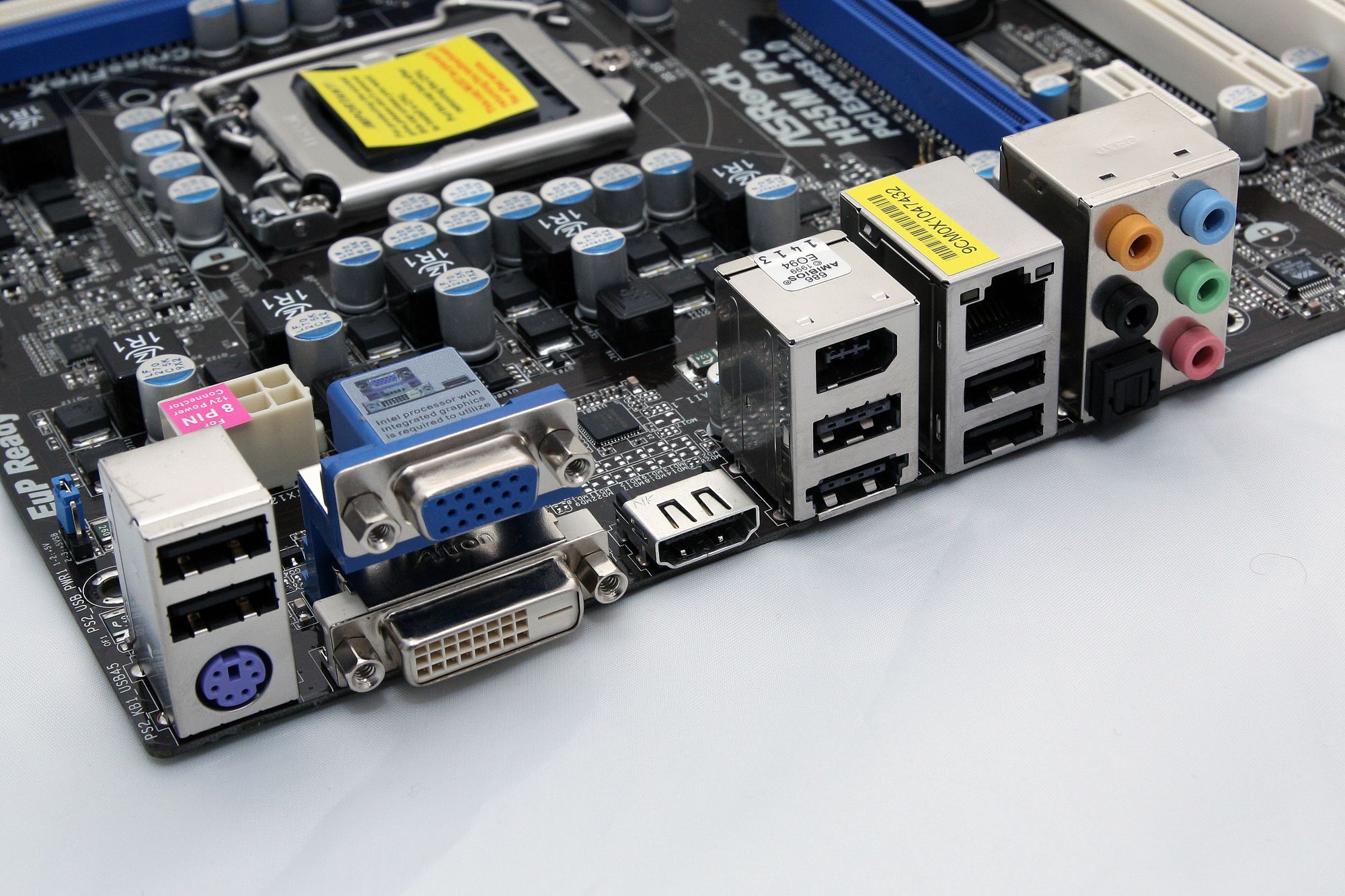

På I/O-panelet finner man fem USB 2.0-kontakter, en kombinert USB 2.0/eSATA-kontakt, nettverkstilkobling, en Firewire-kontakt, og en PS/2-kontakt for tastatur. En finner også diverse tilkoblinger for lyd, samt HDMI-, DVI- og VGA-tilkobling som kun kan brukes om en har en prosessormodell med integrert grafikkprosessor.

En PCI-Express-basert 8111DL-brikke fra Realtek styrer nettverkstilkoblingen, og støtter opp til 1 Gbit overføringshastighet.

Asrock H55M Pro tilbyr helt grei lyd i 8 kanaler, som styres av en VT1718S-brikke fra VIA. Lydprosesseringen skjer i programvare, og kravstore entusiaster og spillere vil derfor gjerne foretrekke et dedikert lydkort.


Tilbehør

Esken til hovedkortet fra Asrock er ikke direkte fullstappet, her finner en kun det mest essensielle tilbehøret.

  • Driver-CD
  • Brukermanual
  • 2 SATA-kabler
  • Bakplate

    • Side 3: BIOS

    BIOS

    Asrock har utstyrt H55M Pro med en enkel og oversiktlig BIOS fra AMI.

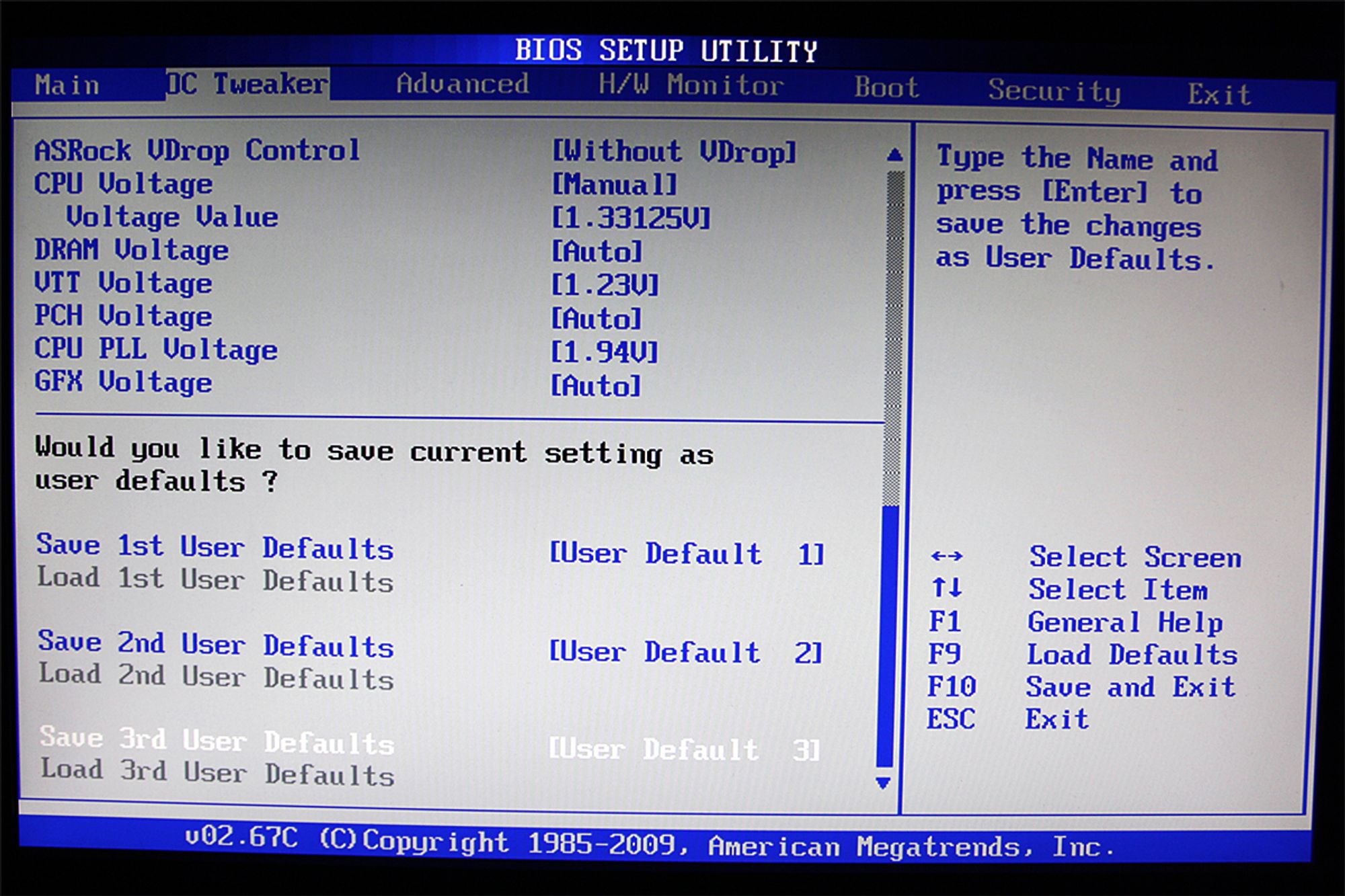

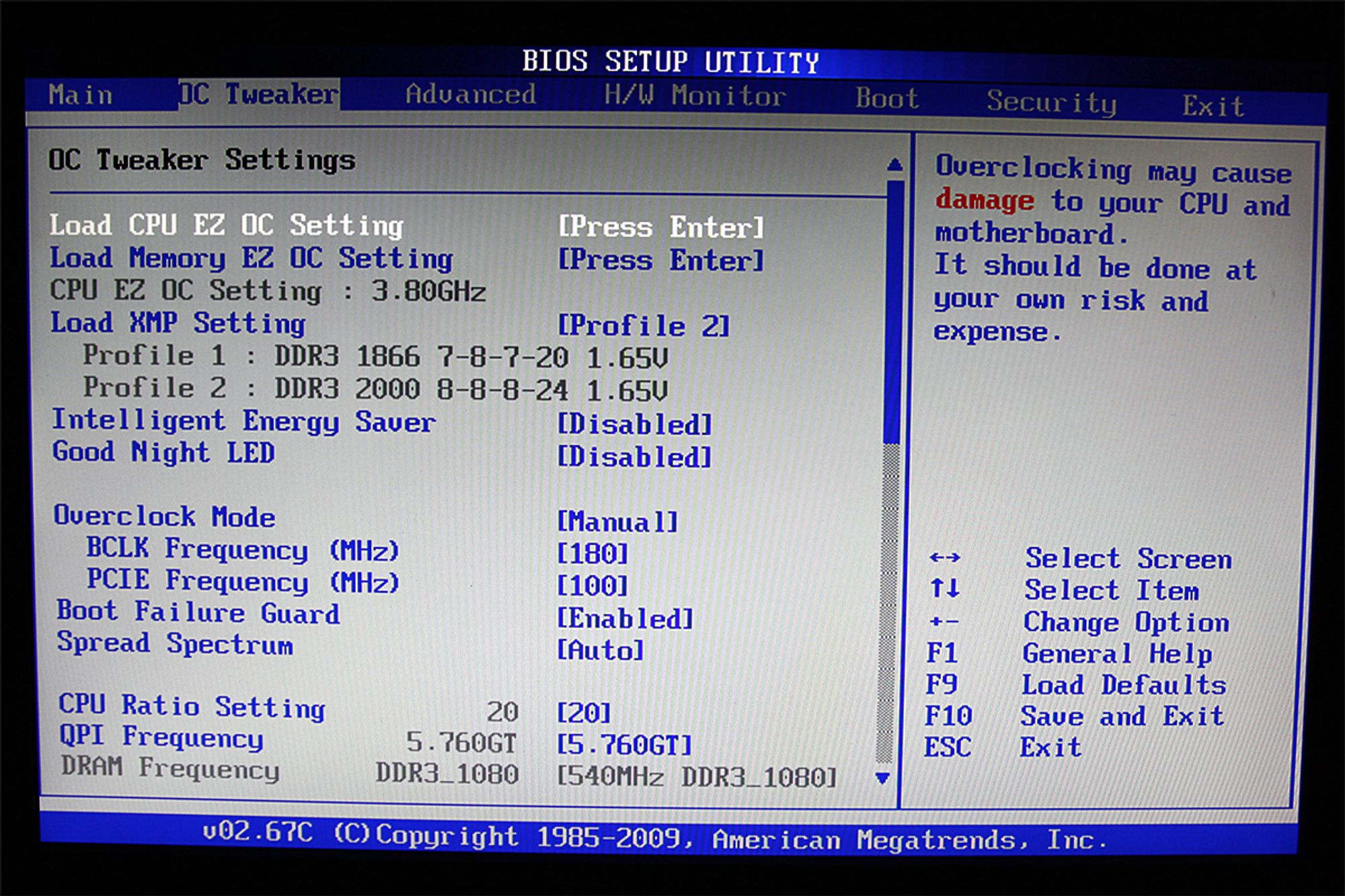

    Under OC Tweaker finner en alle justeringsmulighetene som angår overklokking. En finner også muligheter for å lagre egendefinerte BIOS-oppsett. Til høyre finner man en kolonne som gir nyttig informasjon om de ulike justeringsmulighetene.

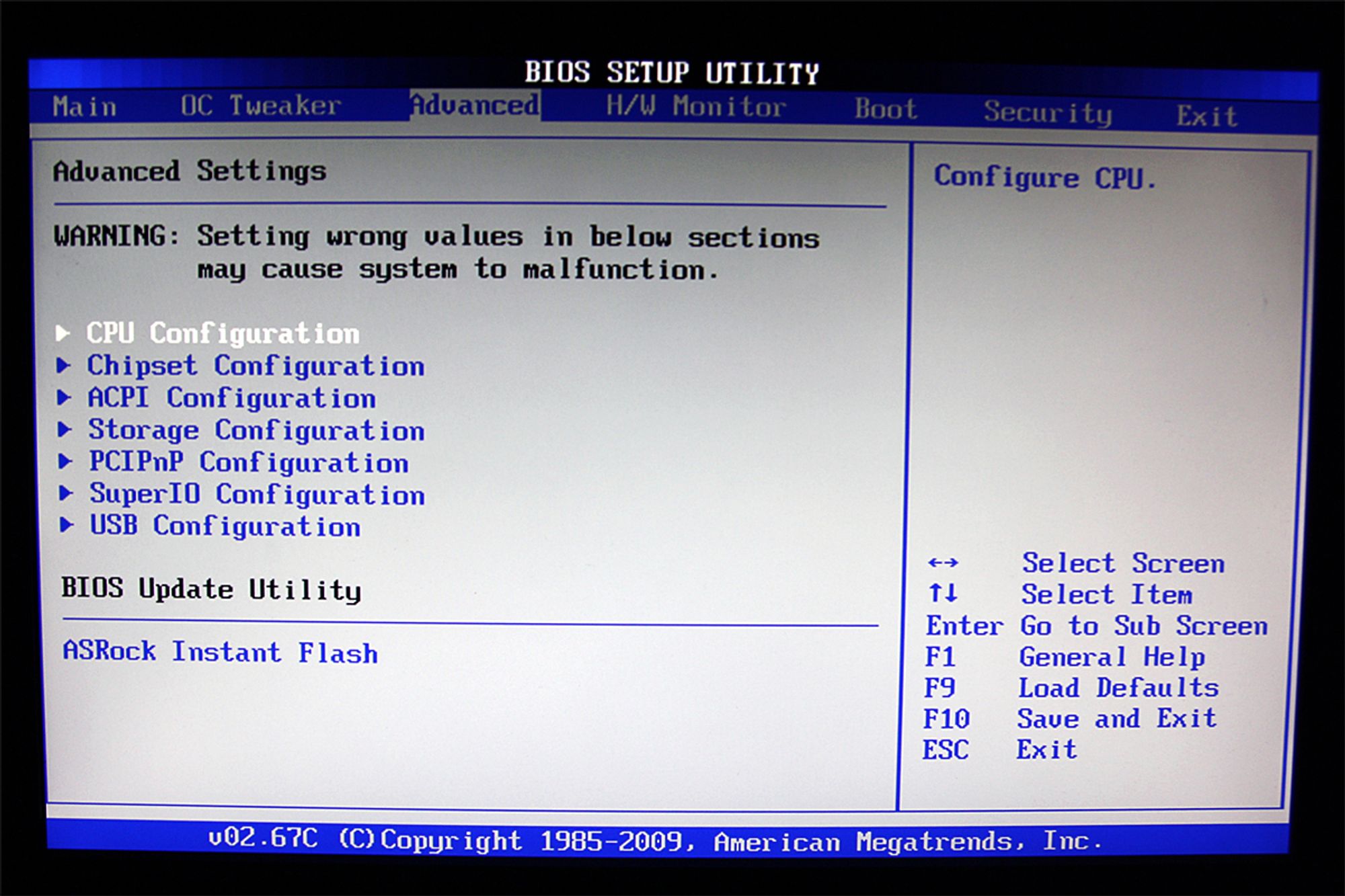

    Under kategorien Advanced finner man avanserte innstillingsmuligheter, samt en funksjon for oppdatering av BIOS.

    Side 4: Overklokking

    Overklokking

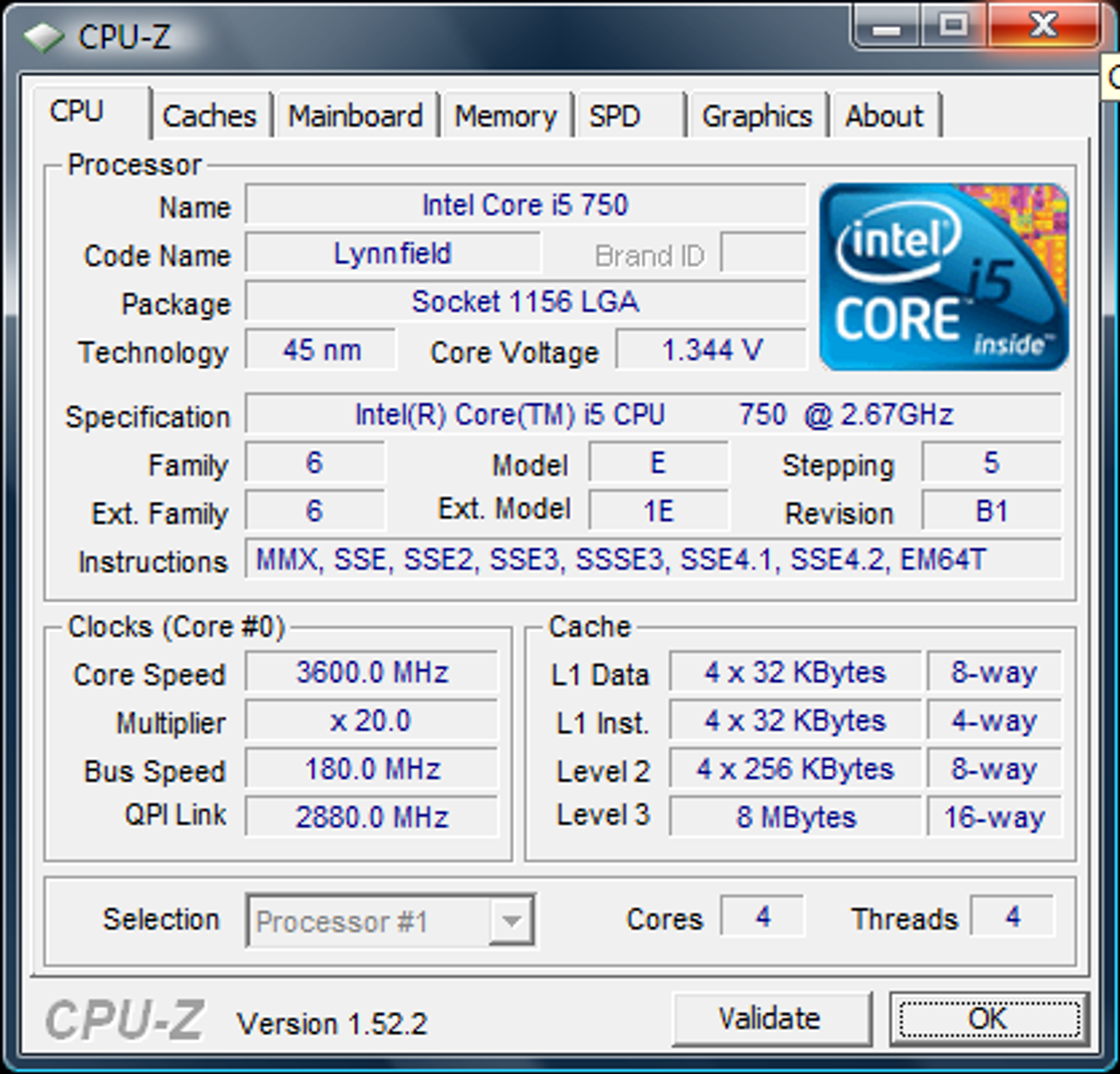

    Ved bruk av manuelle innstillinger, endte maks BCLK raskt på 180 etter litt roting i BIOS. Ved en multiplikator på 20 gav dette en frekvens på 3,6 GHz, en økning på 35 %, som må sies å være godkjent på et rimelig hovedkort som dette.

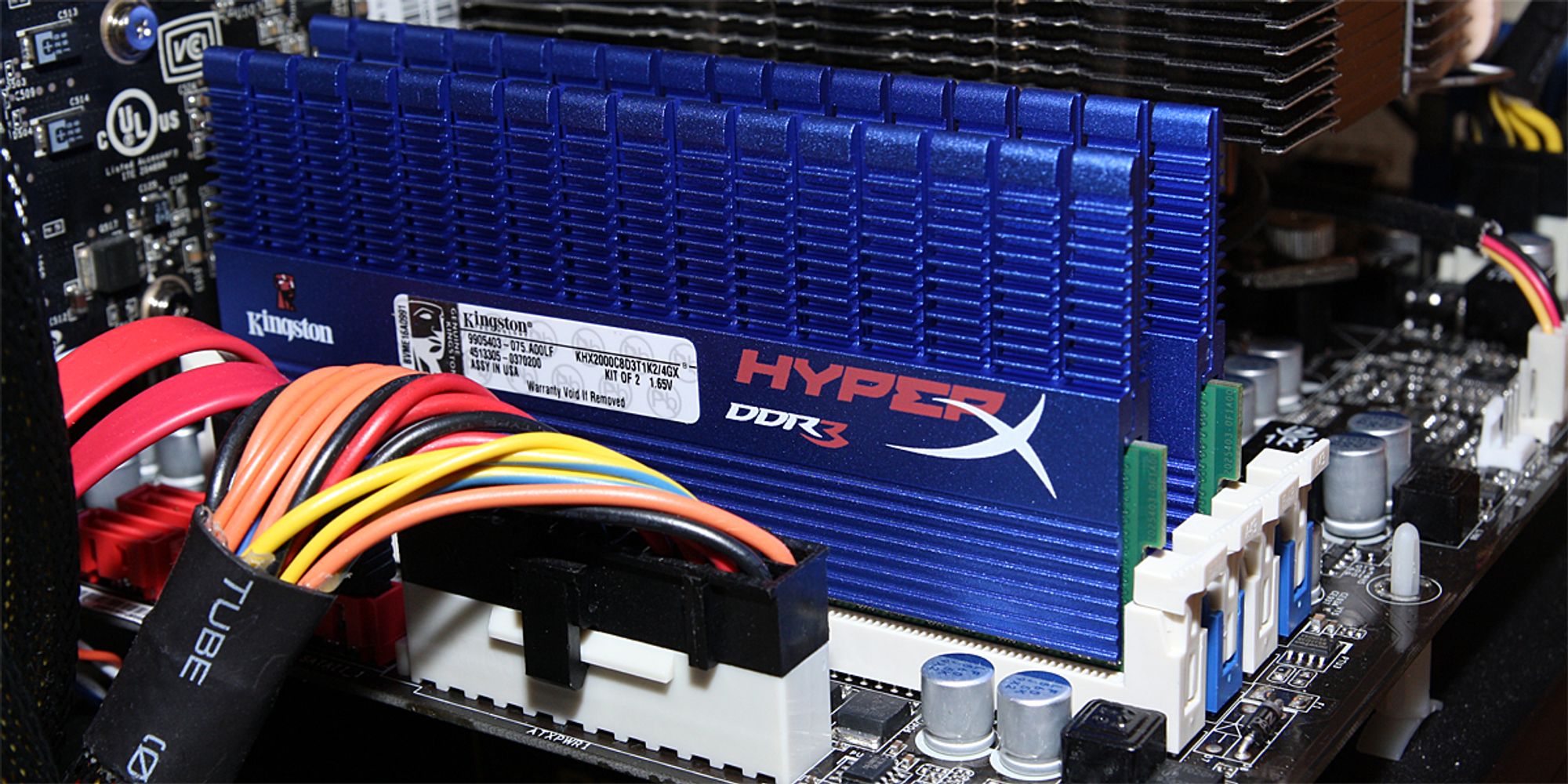

    Overklokking av minne måtte også testes, og da passet det å bytte til noen litt kvassere minnemoduler enn Dominator-settet fra Corsair som er brukt ellers i testen. Derfor ble et par Kingston HyperX-moduler som er gode for 2000 MHz ved CL8 brukt til overklokking av minnet.

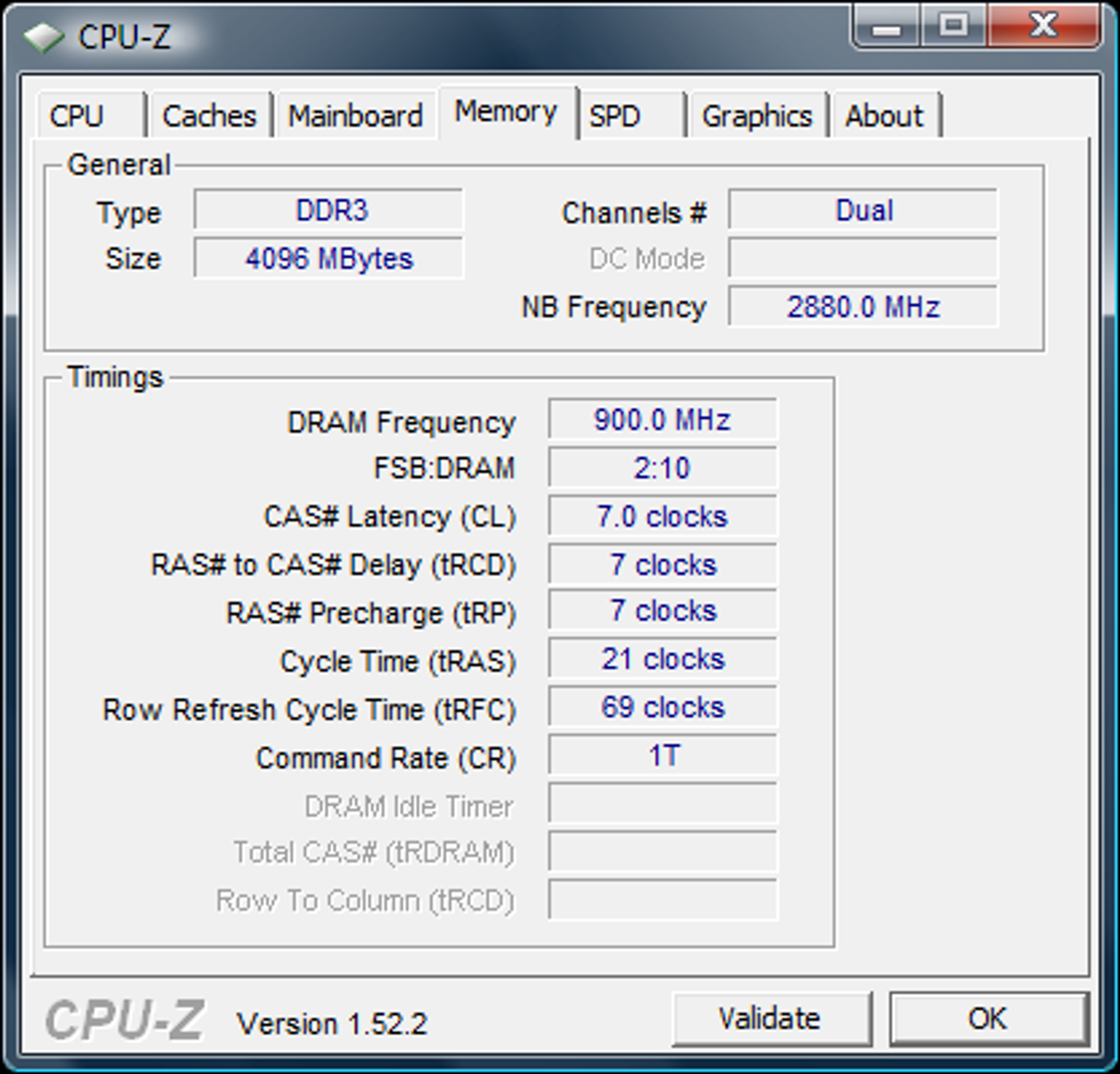

    Med maks stabile BCLK og høyest mulig forhold mellom BCLK og minnefrekvens, endte minnefrekvensen raskt på 1800 MHz.


    Vi gjør oppmerksom på at overklokking gjøres på eget ansvar. Hardware.no tar ikke ansvar for eventuelle ødelagte komponenter og bortfall av garanti som følge av overklokking.

    Side 5: Ytelse

    Testkonfigurasjon
    Maskinvare
    Hovedkort
    Asrock H55M Pro
    Asus P7H55D-M EVO
    Gigabyte P55A-UD6
    Asus P7P55D Deluxe
    MSI P55-GD80
    Gigabyte P55-UD5
    Prosessor
    Intel Core i5 750
    RAM
    Corsair Dominator 4 x 2 GB 1600MHz (@ 1066 MHz 6-6-6-18, 1,65v)
    Strømforsyning
    Corsair TX850W
    Skjermkort
    Gainward 8800GTX – Geforce 190.62
    Harddisk
    Western Digital Caviar Black 640 GB 7200 RPM
    Programvare
    Operativsystem
    Windows Vista Enterprise SP2 64-bit
    Applikasjoner

    Futuremark 3Dmark06 Build 1.1.0
    Futuremark PCMark Vantage
    Sciencemark
    Cinebench
    Pifast

    Crysis (patch 1.2)
    World in Conflict (patch 1.008)

    PS: Sjekk ut vår benchmark-guide for mer informasjon og nedlastning av testprogramvare.

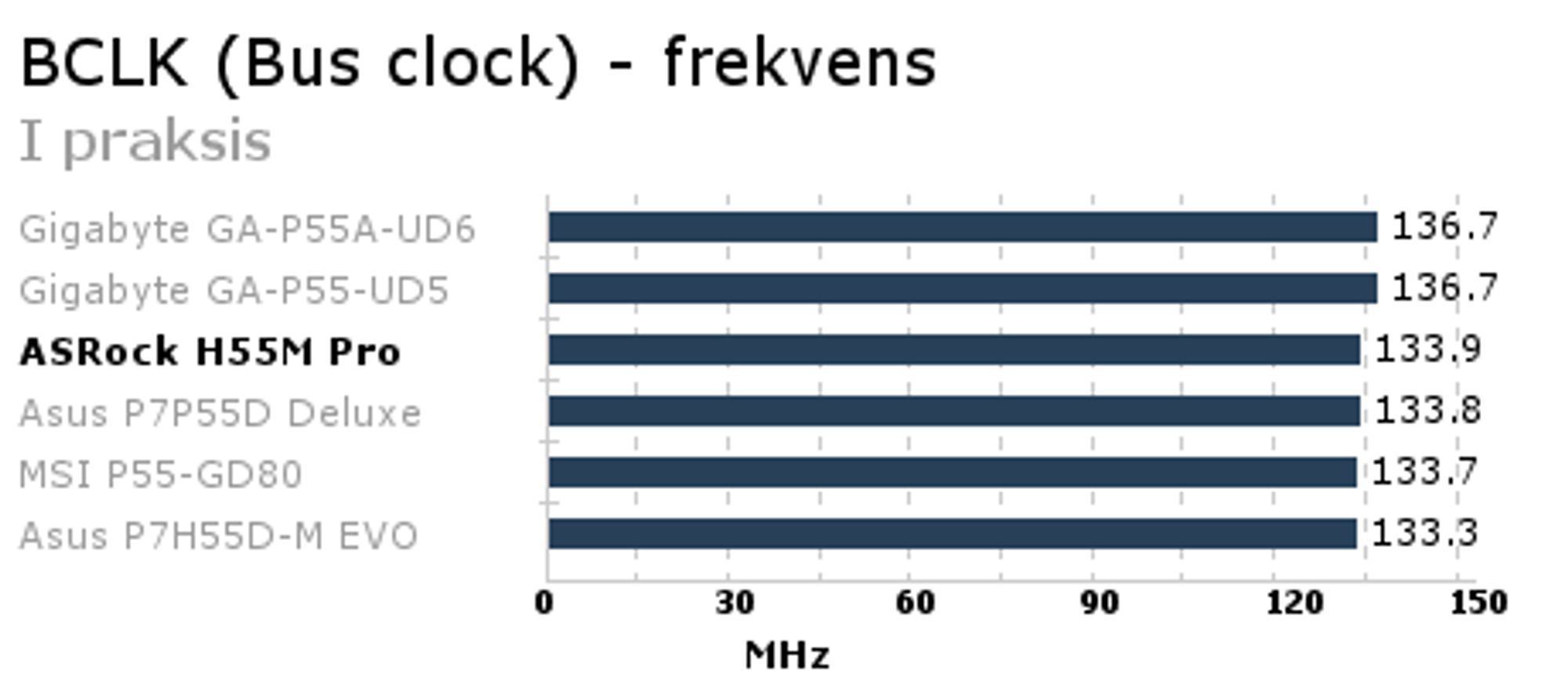

    Asrock H55M Pro kjører på 133,9 BCLK, nesten 1 MHz over spesifisert frekvens.

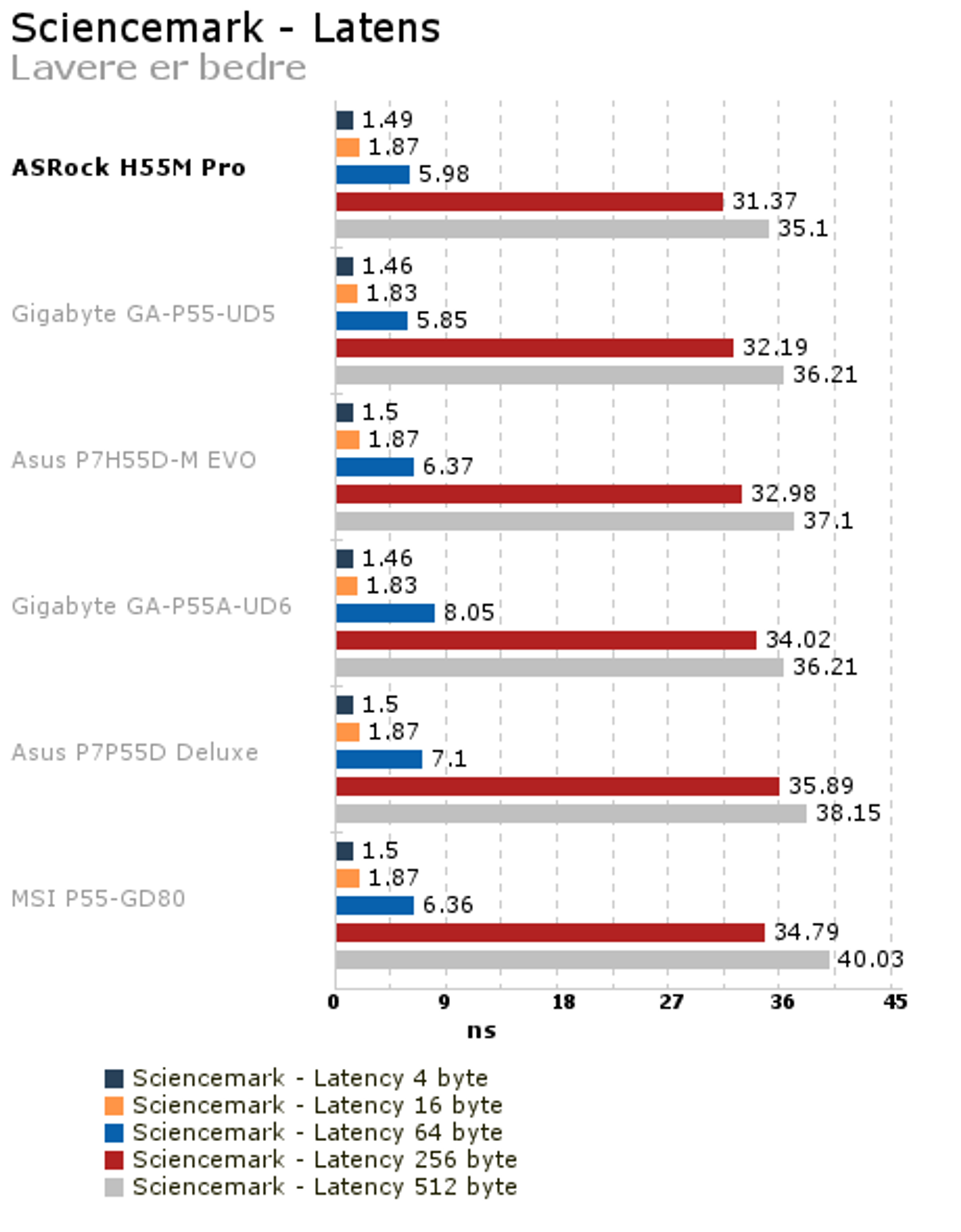

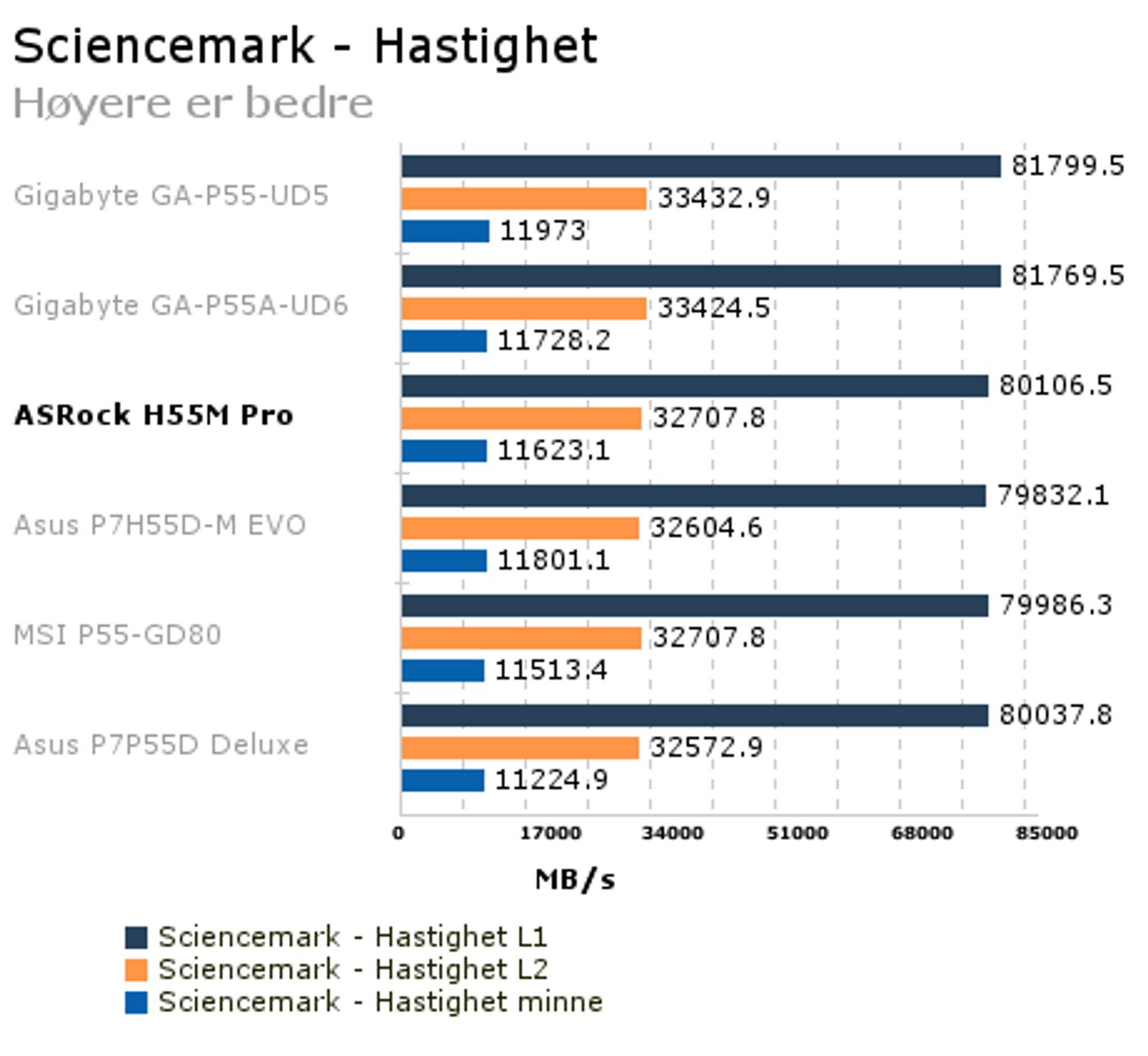

    I Sciencemark klarer kortet fra Asrock seg godt, og når det kommer til tilgangstidene havner H55M Pro øverst på grafen.

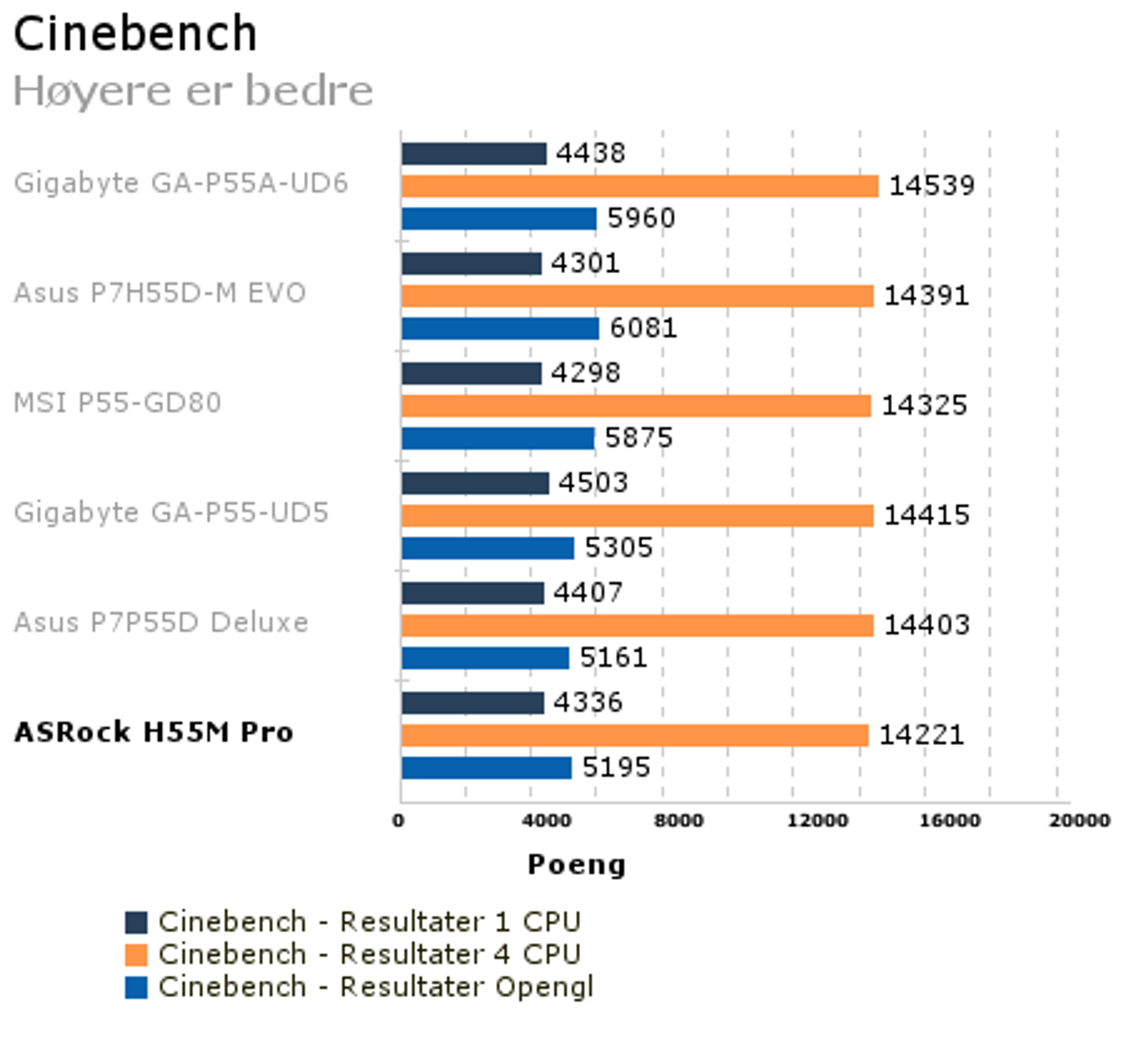

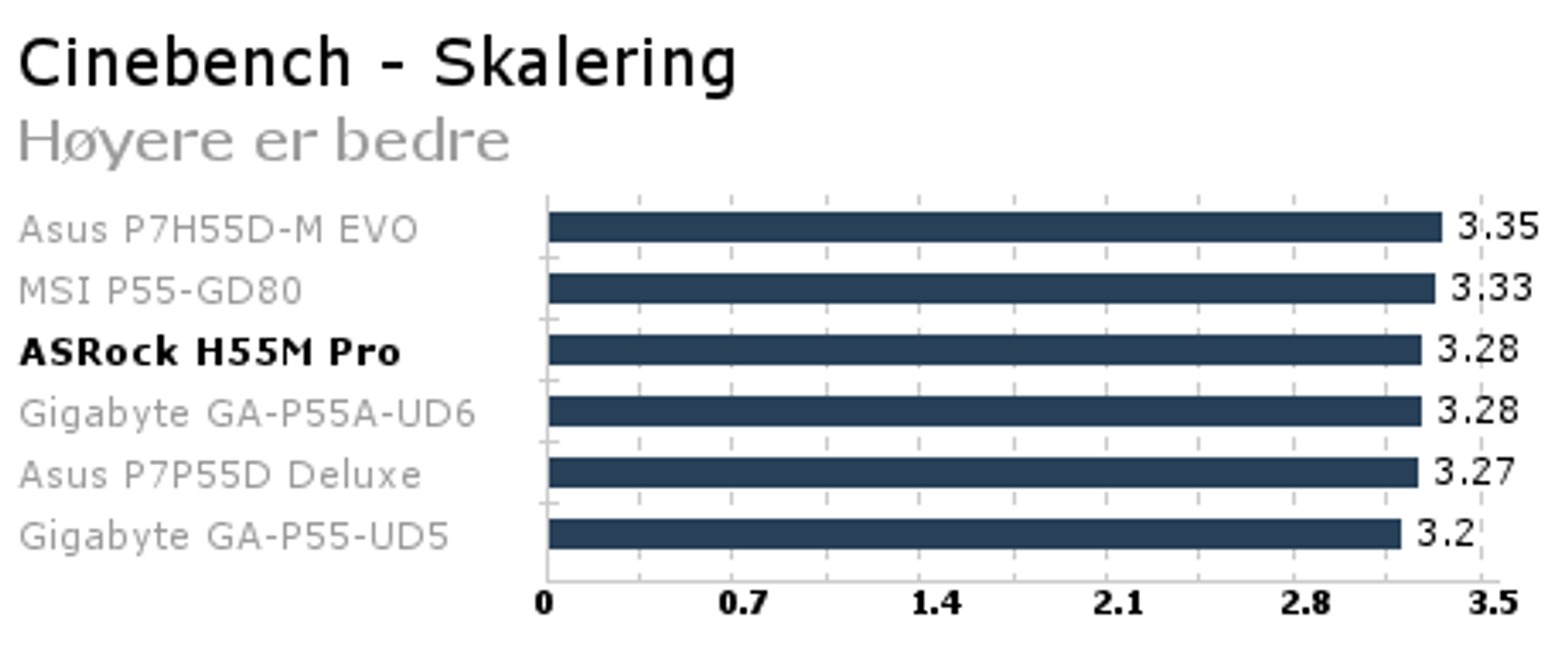

    I Cinebench møter kortet motstand, og må på grunn av noen litt lave resultater i CPU-testene nøye seg med bunnplassering.

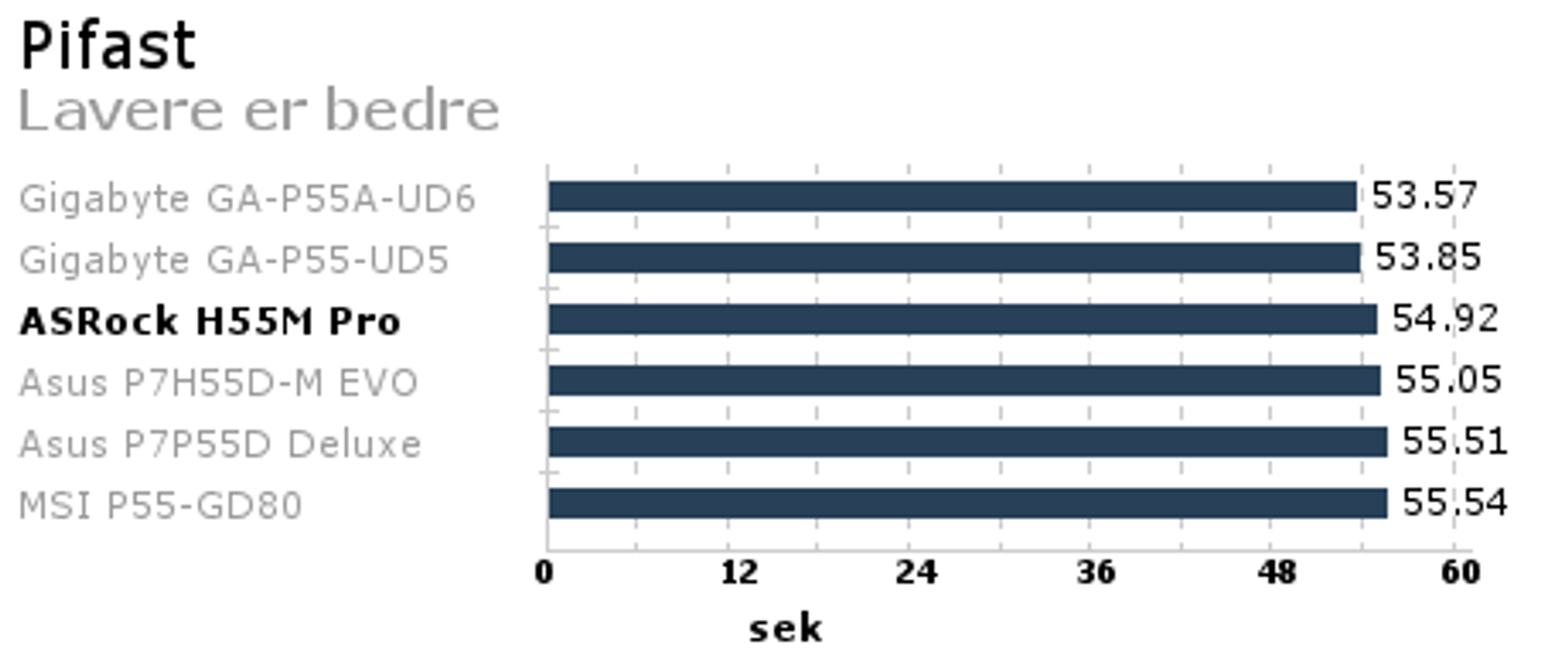

    I Pifast havner Asrock H55M Pro på en respektabel tredjeplassering, kun slått av kortene fra Gigabyte.

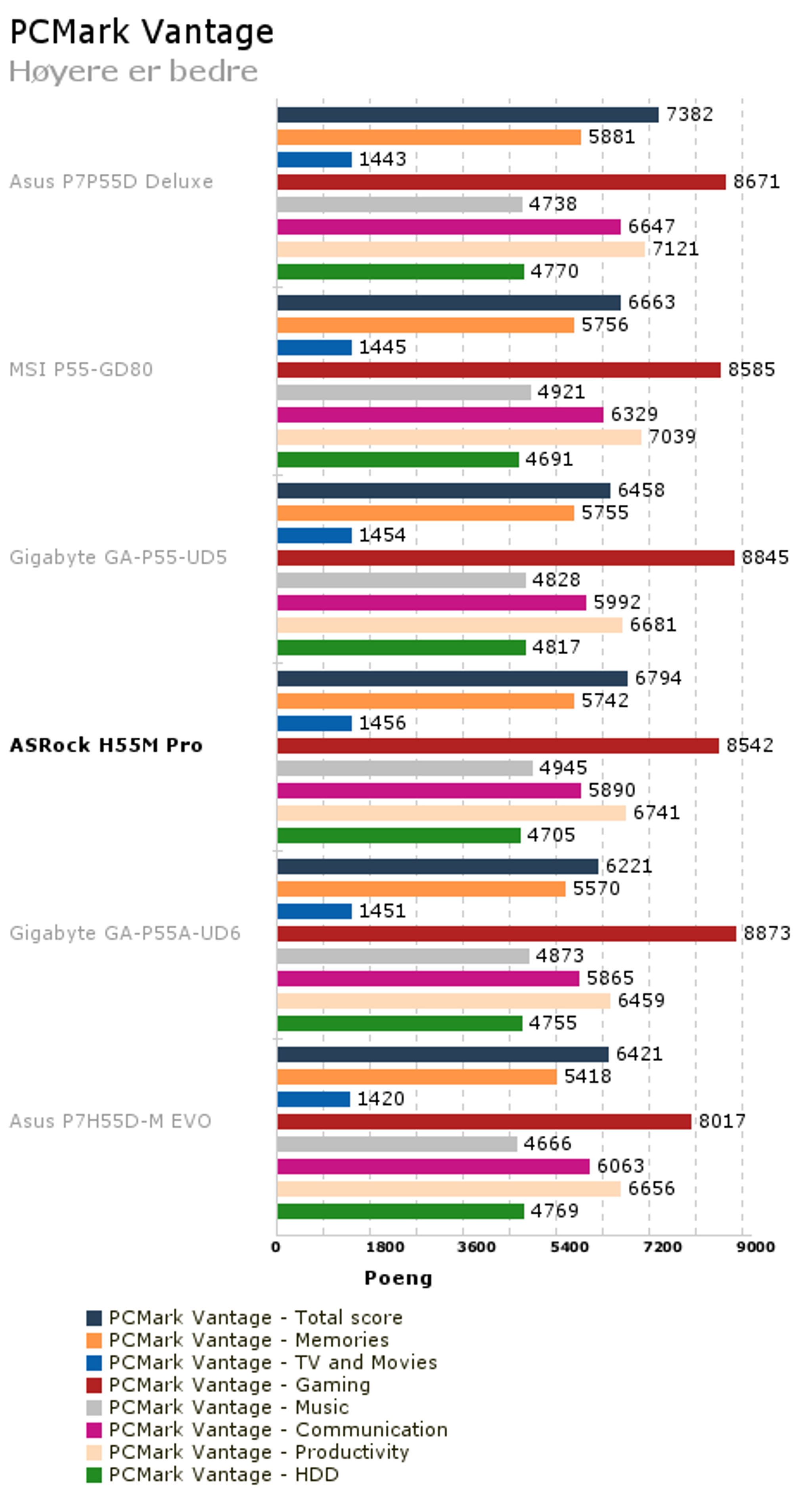

    I Pcmark Vantage er det jevnt mellom de ulike testkortene, kortet fra Asrock havner midt på grafen.

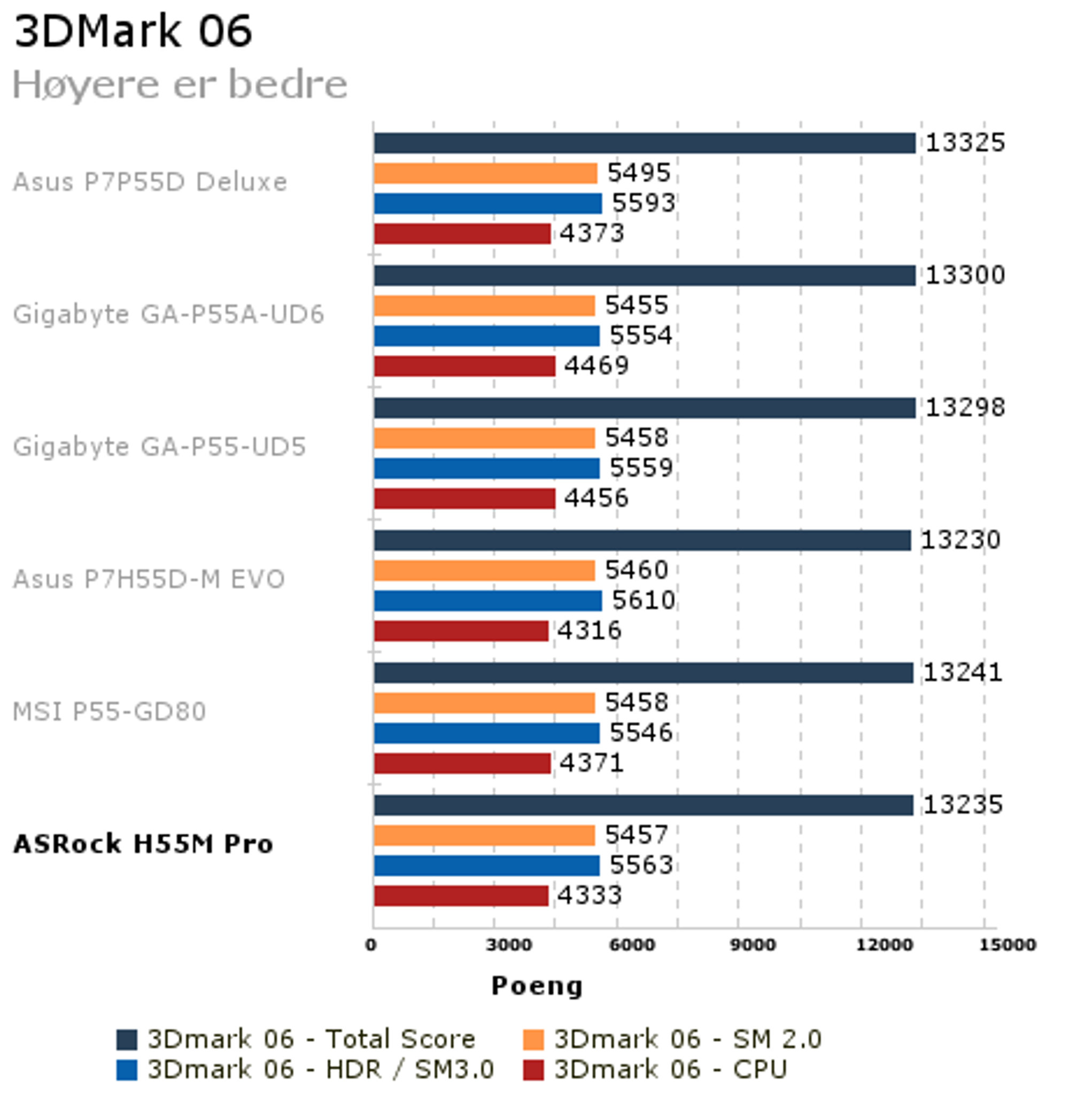

    I Futuremarks 3Dmark06 er det nok en gang lite som skiller de ulike kortene, men H55M Pro havner på bunn av grafen.

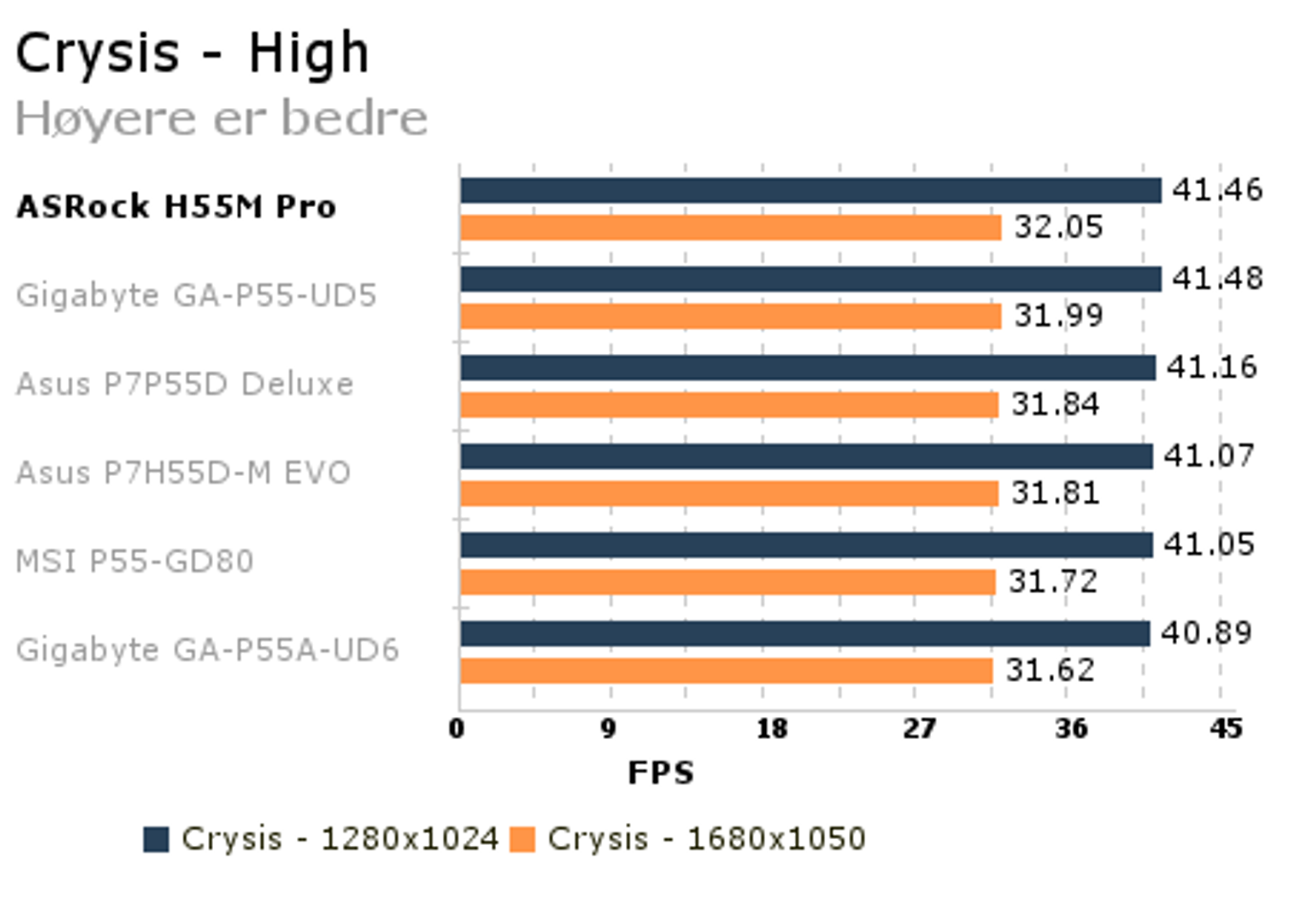

    I spillet Crysis er skjermkortet flaskehalsen og gir tilnærmet identiske resultater. H55-kortet fra Asrock stiller med sterke resultater ved begge oppløsningene, og sniker seg inn på en førsteplassering.

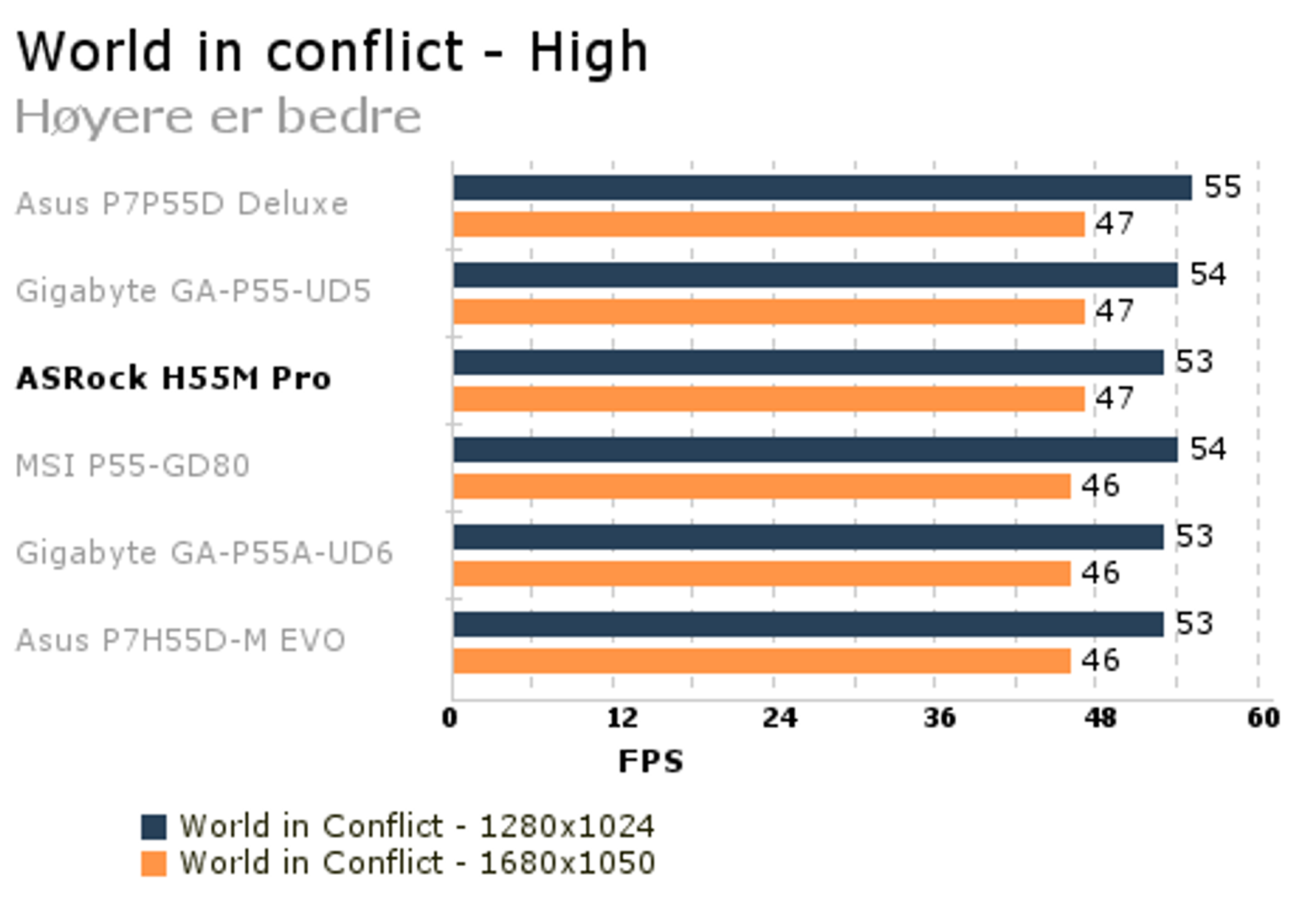

    I spillet World in Conflict havner Asrock H55M Pro midt på grafen.


    Totalt sett viser Asrock H55M Pro en ytelse på høyde med de andre kortene det er testet opp i mot. Forskjellene mellom kortene er så små, at dette ikke vil være noe grunnlag for å bestemme hvilket hovedkort en skal kjøpe.

    Side 6: Konklusjon

    Konklusjon

    Asrock H55M Pro fremstår som et helt enkelt og greit hovedkort. Med støtte for alle prosessorer for LGA1156-plattformen, en snerten størrelse, og greit med tilkoblinger gjør dette kortet aktuelt for dem som ønsker en rimelig og god maskin.

    Kortet har god ytelse, og ligger på høyde med de andre kortene for LGA1156 som er testet tidligere. Ytelsen i seg selv gir derfor ikke noe grunnlag for å velge hovedkort.

    Dette hovedkortet er naturlig nok ikke beregnet for dem som ønsker å presse mest mulig ut av maskinen sin. Ved overklokking endte maks BCLK på 180, som gav en frekvens på 3,6 GHz når multiplikatoren var satt til 20. Når det gjaldt overklokking av minnet, ble dette begrenset til 1800 MHz av maks stabile BCLK.

    Det beste med Asrock H55M Pro er prisen, og en kan i skrivende stund plukke opp et eksemplar for rundt 700 kroner. Det finnes langt bedre hovedkort for LGA1156, men hovedkortet kan være meget aktuelt for dem som ikke har behov for funksjonene som dyrere og bedre hovedkort tilbyr.


    +  Layout
    +  Støtte for Intels nyeste IGP-løsning
    +  Pris!


     -  Ingen RAID-støtte
    -  Ingen USB 3.0 eller SATA 6.0 Gb/s-støtte
