Side 1: Innledning



"Hvorfor være stor når man er lykkelig og (s)liten"? Det er ikke alltid at en har behov for en svær mastodont av en PC. Undertegnede har en gang drasset med seg et svært servertower på LAN-party, og tro meg: det blir med den ene gangen!

Denne gangen tar vi en titt på et snertent lite kabinett for mikro-ATX-formfaktoren. Kabinettet har en del svært spennende spesifikasjoner, som vi skal gå grundig igjennom.

Takk til Apevia Europe som sendte X-Qpack 2 til test.

Side 2: Spesifikasjoner



Generelt

• Formfaktor: mikro-ATX
• Mål (HxBxD): 22,9x28,4x37,3 cm
• Strømforsyning medfølger: Nei
• 5¼ brønner, eksterne: 2
• 3½ brønner, eksterne: 1
• 3½ brønner, interne: 2
• Vifteplasser (NB: vi har ikke funnet noen data om viftene fra pålitelige kilder):
  • 1 x 80mm i front, blå UV-sensitiv vifte følger med
  • 1 x 120mm i bakkant, blå UV-sensitiv vifte m/lysdioder følger med
  • Viftene kobles til med standard drevkontakt m/splitter, slik at man ikke taper drevkontakter.
• Konstruksjonsmateriale: 1-millimeters aluminium
• Lyd I/O i front: Ja
• USB-porter i front: Ja
• Firewire-porter i front: Ja
• Uttrekkbart hovedkortbrett: Ja
• Annet:
  • Uttrekkbart bærehåndtak
  • Temperaturdisplay i front m/2 sensorer

En enkel bruksanvisning og en pose med diverse skruer følger med.



Side 3: Montering av maskinvare



Montering av maskinvare

Dessverre sviktet et minnekort under monteringen, så vi får ikke vist monteringsprosessen (og nei, vi gidder dessverre ikke å demontere og så montere på nytt igjen).

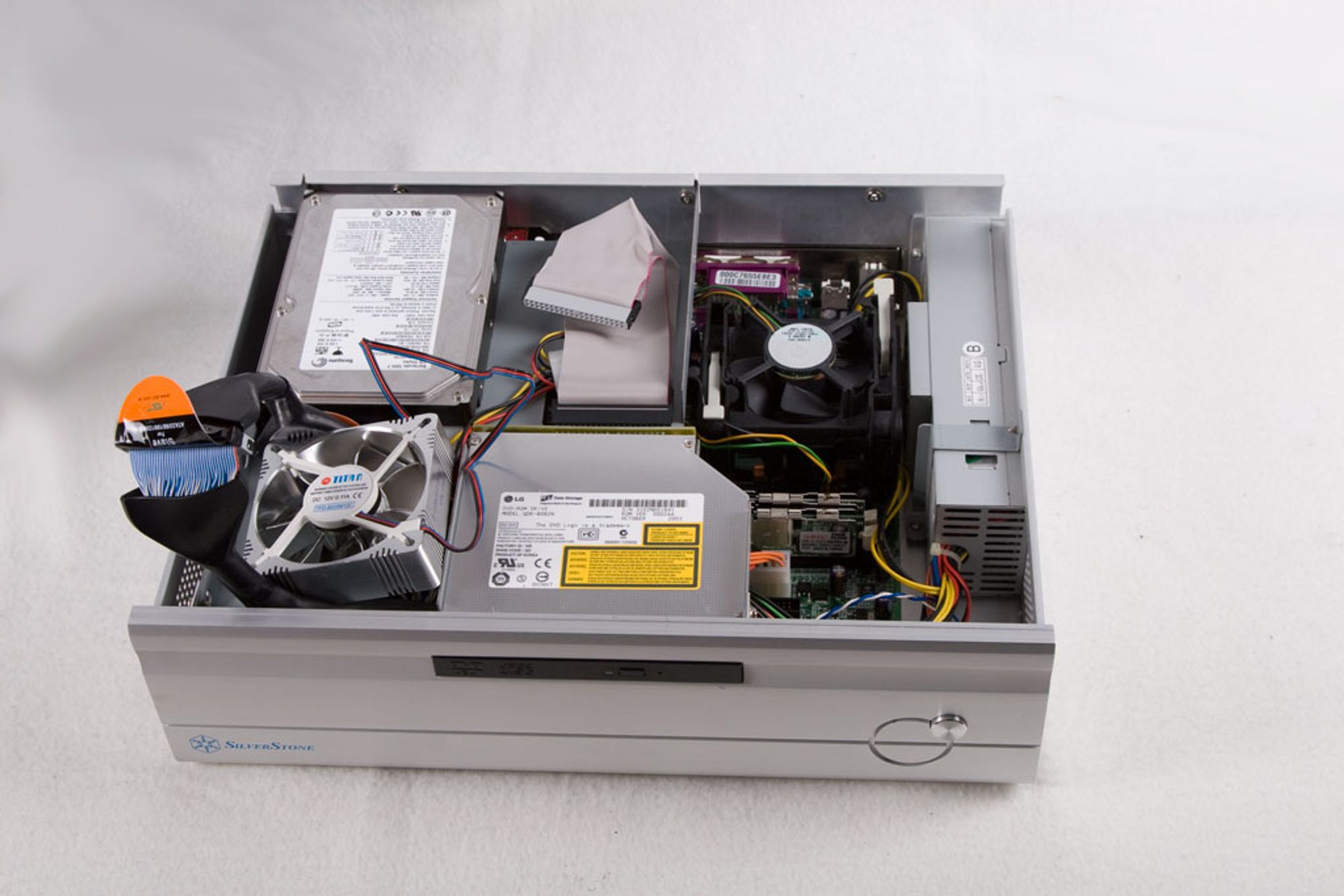

Utgangspunktet var en PC som engang skulle bli en HTPC, men som aldri kom lengre ettersom prosessoren (en Pentium 4 med stock-kjøler) fungerte mer som blåselampe på grunn av meget dårlig luftflyt i kabinettet:

Generelt kan vi si at monteringen er svært enkel – men gjør den for all del i rett rekkefølge. Vi anbefaler følgende framgangsmåte:

1. Trekk ut hovedkortskuffen og monter hovedkort, prosessor, kjøler, minne, skjermkort og alle andre ekspansjonskort.
2. Monter optisk(e) drev og evt. minnekortleser eller diskettstasjon.
3. Monter harddisk(er) og fest harddisk-skuffen i kabinettet.
4. Monter strømforsyningen
5. Skyv hovedkortskuffen inn (ikke fest den, så kan du justere den etter behov under monteringen) og koble til kablene for harddisk(er), optisk(e) drev, USB/firewire, lyd, strøm/resetknapp og status LED. NB!!! Bruk KUN runde IDE-kabler i dette kabinettet pga. plass og luftflyt!
6. Koble på hovedkortets strømledninger
7. Plasser temperatursensorene på ønskede steder, og koble strøm til harddisker, optiske drev, viftene og evt. skjermkort.
8. Fest hovedkortskuff og bruk noen strips til å rydde opp i kablene slik at det blir god luftflyt. Kabelspaghetti er verken pent eller bra for temperaturen...

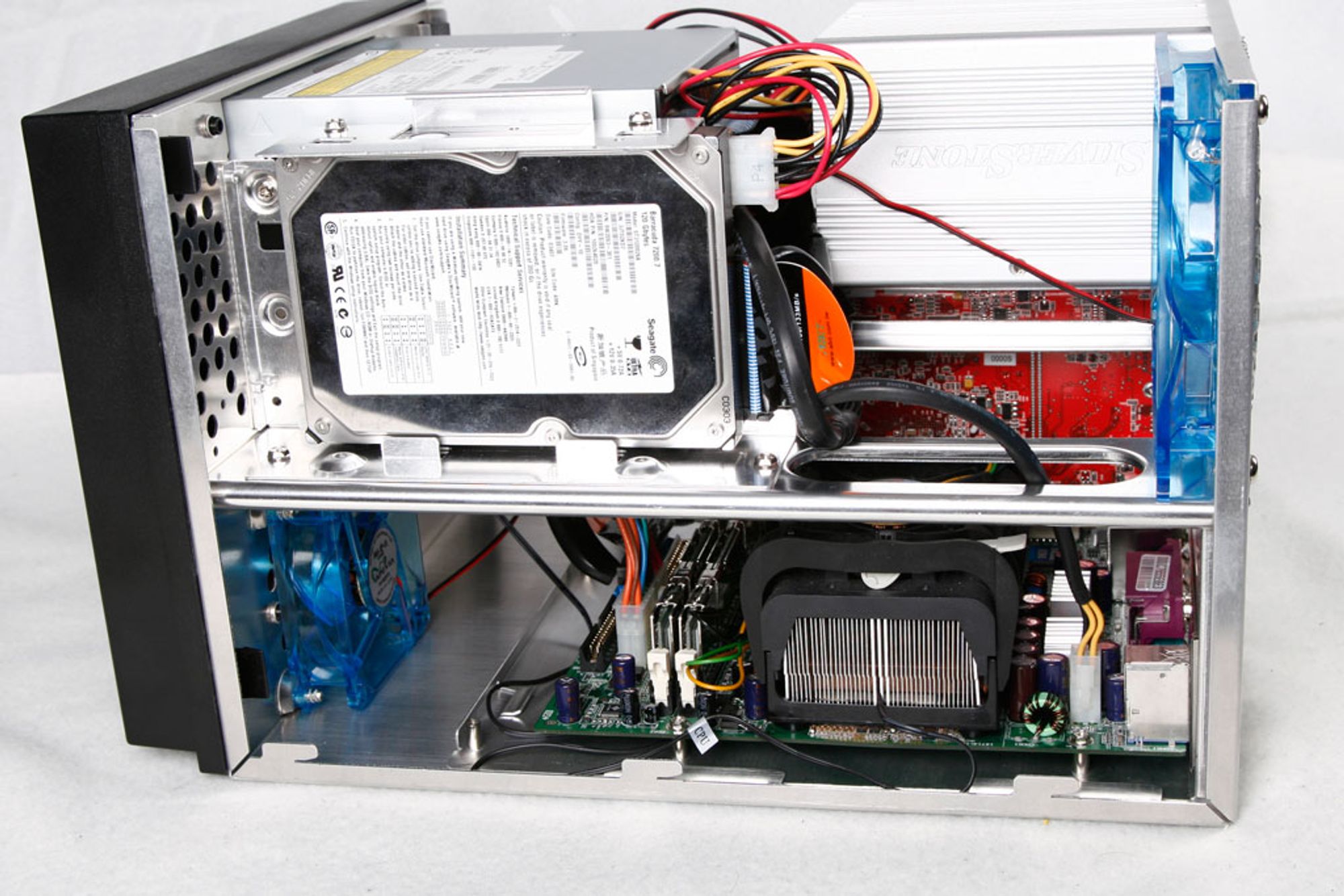

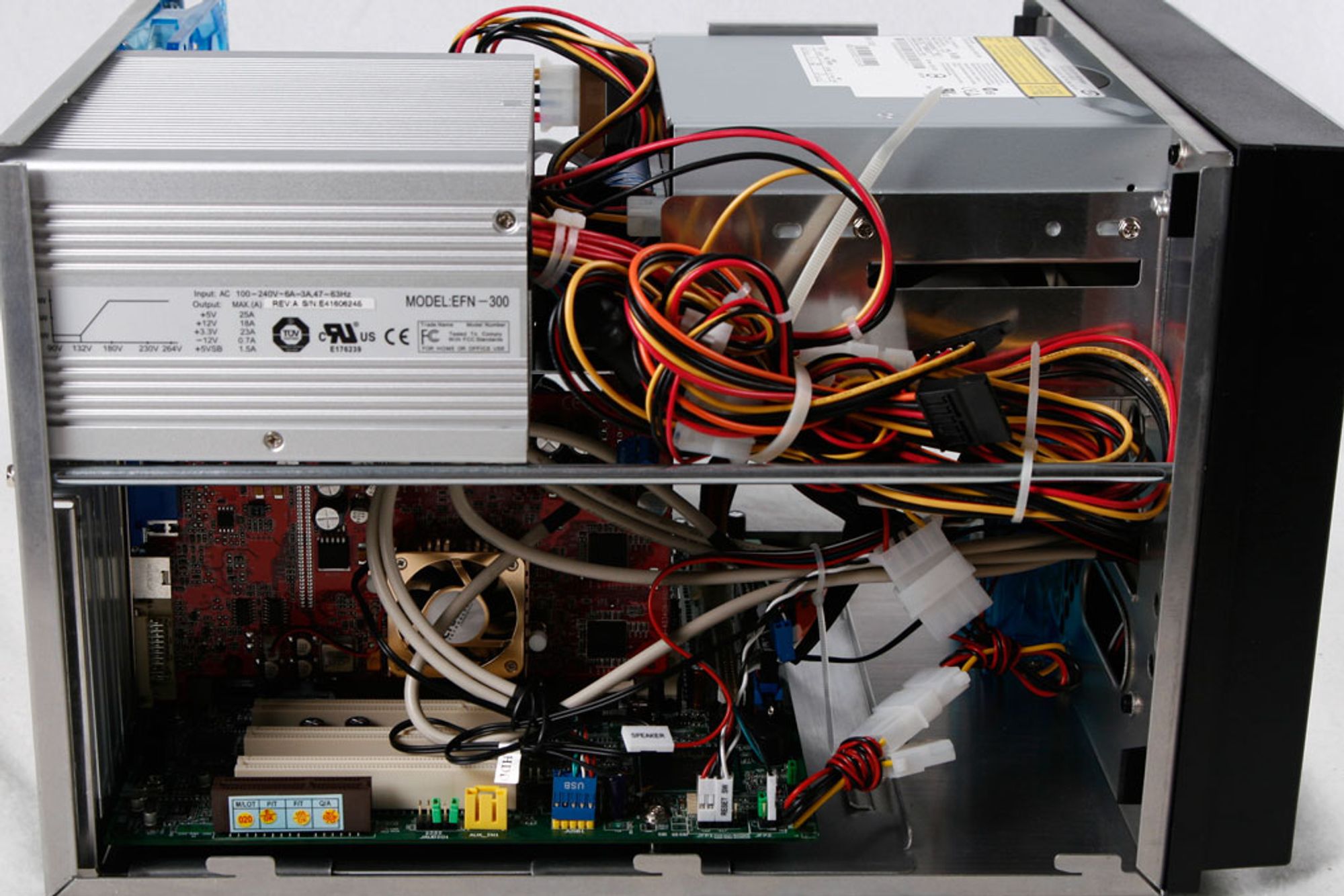

Dermed endte vi opp med følgende:

Temperaturen på prosessoren (P4 2.0 GHz) ligger mellom 30 og 36 grader i et rom på 22 grader. Skjermkortet (Radeon 9660) holder rundt 40-43 grader. Temperaturene er målt under kjøleribbene. Vi har ikke kjørt noen torturtester, men datamaskinen brukes i et oppsett hvor den kjører nokså tung OpenGL-grafikk. Det er definitivt slutt på tiden da vi nesten brente fingrene på kabinettet med dette oppsettet...

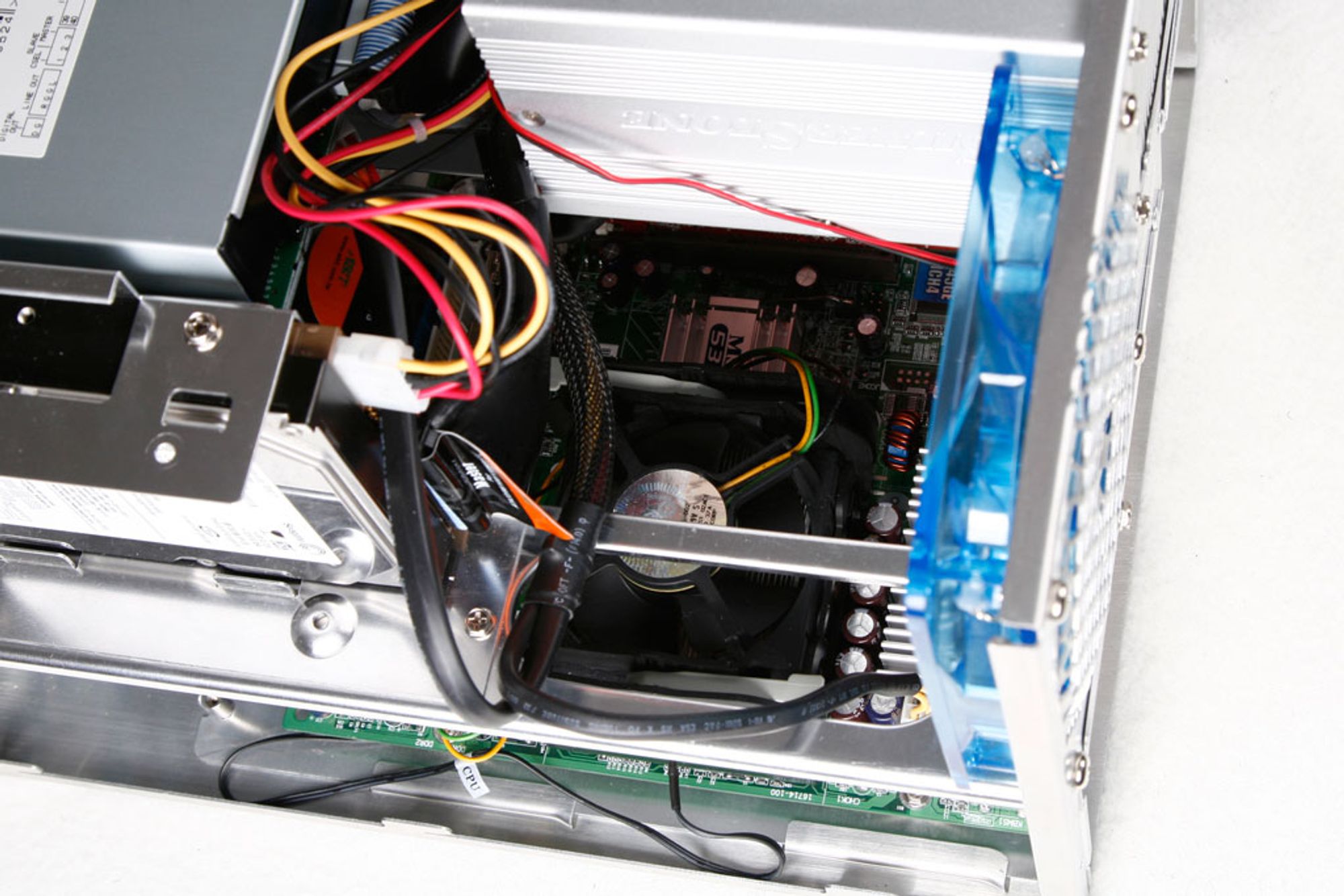

En enkel forbedring vil være å montere en annen kjøler (undertegnede har ikke prioritert det, da maskinen vil bli brukt i et miljø der viftestøyen ikke vil bety noe). Takket være plasseringen av viften i bakkant, har man temmelig gode muligheter for bedre kjøleytelse. Det er to ting som kan gjøres. Enten snur man vifta slik at den blåser inn, eller så kan man montere viften på kjøleren slik at den suger luft gjennom kjøleribben og deretter blåser den via en "funnel" rett ut.

Viftene er meget stillegående, skjermkortet og prosessorkjøleren er støykildene i dette oppsettet. Alt i alt er vi svært fornøyd med kabinettet.

Side 4: Konklusjon

Konklusjon

Apevia har gjort en meget god jobb med X-Qpack 2. Vi finner ikke noe å sette fingrene på her. Løsningene er gjennomtenkte og kvaliteten er på topp. Finish er det intet å utsette på.

Det er for øvrig logisk at det blir svært dårlig plass i et slikt kabinett på grunn av størrelsen. Dette medfører at man må ha en viss plan når man monterer maskinvare, men vi opplevde ikke at det var vanskelig på noe punkt. En må bare gjøre tingene i rett rekkefølge!

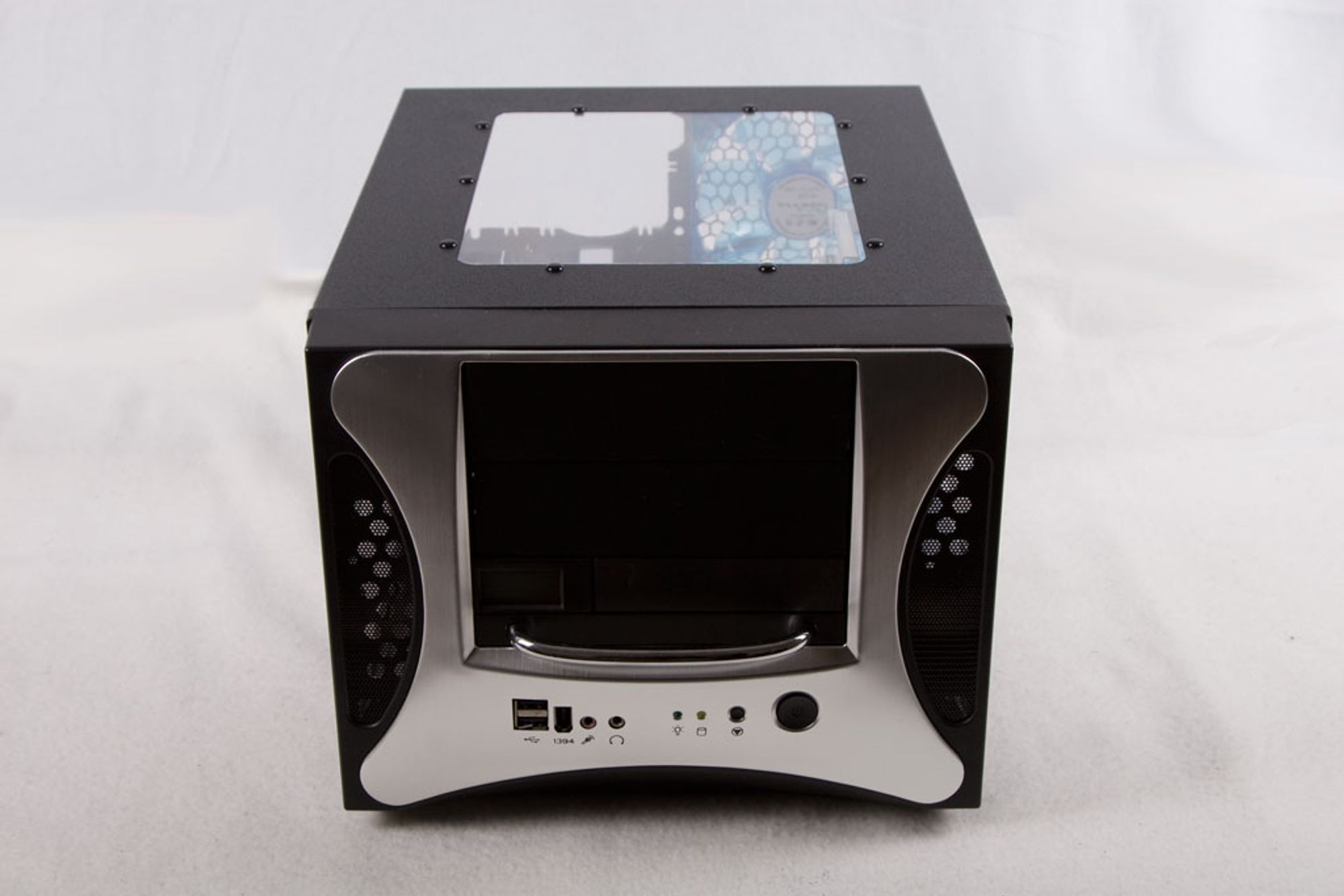

Her har vi definitvt et godt kjøp. Så får det bli opp til hver enkelt om man liker utseendet eller ikke. For de som ikke liker vinduer og glorete lys, finnes kabinettet i en utgave uten vinduer:

Dette er definitivt et kabinett å vurdere om man ønsker å bygge en lett og liten LAN-PC, eller vil ha en PC som tar lite plass.

+ Topp kvalitet
+ Gjennomtenkte løsninger
+ Høy finish

- Ingen nevneverdige ankepunkter
